Описание узлов гравировального станка 6Л463
Гравировальный копировально-фрезерный станок с пантографом модели 6Л463 выполнен в виде одноколонной конструкции с вертикальной осью шпинделя и горизонтальным расположением столов изделия и копира.
Станина снабжена вертикальными направляющими, по которым перемещается консоль, несущая рабочий стол станка. Относительно консоли рабочий стол может перемещаться в продольном и поперечном направлениях. На верхних горизонтальных направляющих станины устанавливается каретка, несущая пантограф и стол копира.
Пантограф станка выполнен в виде легких рычагов и служит только для передачи движения от трейсера к шпинделю.
Шпиндель станка монтируется в специальном кронштейне, связанном при помощи рычагов со станиной.
В качестве привода вращения шпинделя используется электродвигатель и ременная передача. Изменение скорости вращения шпинделя производится при помощи ступенчатых шкивов.
Общая компоновка и принцип работы станка 6Л463
Компоновка станка характеризуется вертикальным расположением шпинделя и горизонтальным расположением рабочих поверхностей столов.
Узлы станка смонтированы на жесткой станине. По вертикальным направляющим станины перемещается консоль, несущая на себе салазки и стол изделия. По горизонтальным направляющим станины перемещается стойка пантографа. На станине закреплены подвеска и привод шпинделя.
Обрабатываемая деталь закрепяяется на cтоле изделия, а копир, по которому ведется обработка, закрепляется на столе копира. Формообразующими движениями являются перемещения пантографа. Перемещения столов — установочные.
Станина
Станина и основание являются основными корпусными деталями, на которых монтируются узлы станка.
На левой стенке станины имеются вертикальные направляющие, по которым перемещается консоль со столом изделия.
На задней стенке станины устанавливается кронштейн, удерживающий рычаги шпинделя и привода. Кроме этого на задней стенке устанавливается электродвигатель привода, а в нише монтируется электроаппаратура.
Стол копира
Стол копира 10 (Pиc.10) предназначен для установки копиров, по которым ведется обработка. Стол копира установлен на стойке пантографа. Поворот стола вокруг вертикальной оси осуществляется вручную. Установка величины угла разворота стола копира осуществляется по лимбу, фиксация — рукояткой. Стол копира снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеется Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Стойка вместе со столом копира и пантографом может перемещаться по горизонтальным направляющим станины, что позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования. Фиксация стойки осуществляется двумя болтами.
Пантограф

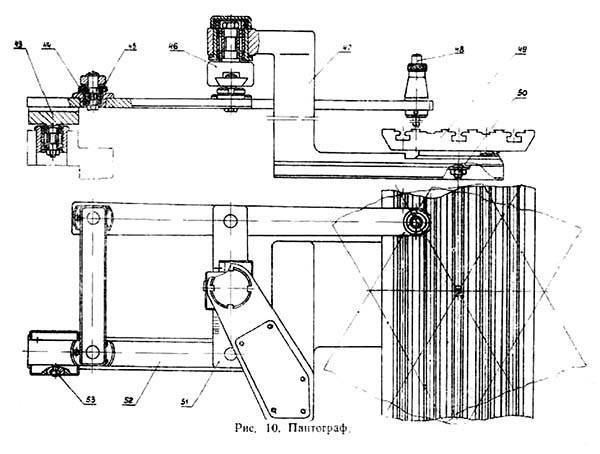

Пантограф (Рис.10) осуществляет на станке копирующее движение. Копирование с помощью пантографа (шарнирного параллелограмма) построено на принципе геометрического подобия треугольников и осуществляется по нижеприведенной схеме;
Пантограф гравировального станка 6л463
Копирующее движение на станке осуществляется шарнирным четырехзвенным-пантографом (рис. 10). При помощи кареток 43, 46, имеющих пазы типа «ласточкин хвост», пантограф соединен с корпусом шпинделя и с кареткой 47. Шарнирные соединения пантографа и подвеска кареток 43, 46 собраны на радиально-упорных подшипниках с предварительным натягом, что увеличивает жесткость и точность пантографа. Изменение передаточного отношения пантографа (масштаба копировании) производится перемещением кареток вдоль плеч 51, 52 пантографа, на которых нанесены деления. Трейсер (ощупывающий палец) 48 скользит в отверстии головки и с помощью пружины прижимается к шаблону. Трен-сер, в зависимости от высоты шаблона, устанавливается на различной высоте от плоскости стола копира. Стол копира 49 устанавливается на плоскости каретки 47. Относительно каретки стол может быть повернут под любым углом в пределах ±30°, или развернут па 90. Стол снабжен пазами типа «ласточкин хвост», которые служат для установки шрифта. Кроме этого в нем имеются Т-образные пазы, которые могут быть использованы для установки различных приспособлений. Каретка вместе с пантографом и столом копира может устанавливаться в различных положениях на станине, перемещаясь по ее верхним направляющим. Это позволяет установить шпиндель в пределах плоскости стола изделия при различных масштабах копирования.
Шаг 4: Шпиндель
Выбор подходящего шпинделя требует много исследований. Сначала я подумал о том, чтобы использовать стандартный шпиндель Kress1050, но, поскольку у него всего 1050 Вт на скорости 21000 об / мин, я не могу ожидать большой мощности на более низких скоростях.
Для моих требований к сухому фрезерованию алюминия и, возможно, некоторых стальных деталей мне нужна мощность на 6000-12000 об / мин.
Вот почему я, наконец, выбрал частотно-регулируемый привод на 3кВт из Китая (вместе с конвертером) за 25 тыс. рублей.

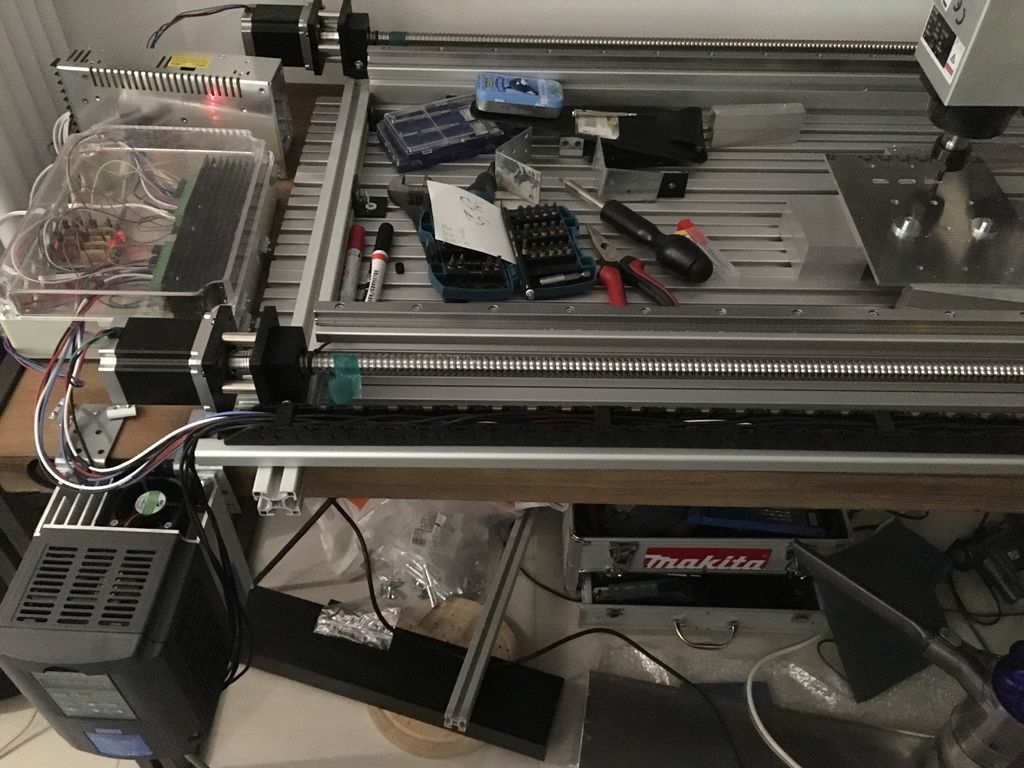

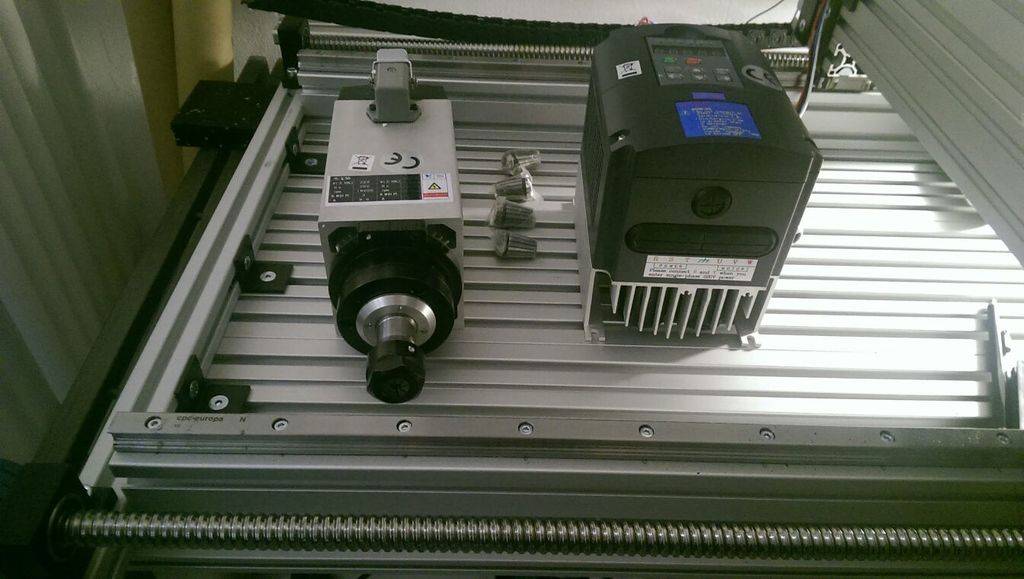

Качество шпинделя очень хорошее. Он довольно мощный и простой в настройке. Я недооценил вес в 9 кг, но, к счастью, моя рама достаточно крепкая и с тяжелым шпинделем проблем нет. (Высокий вес является причиной для привода оси Z на 2,7 А)
Как сделать самодельный лифт для фрезера
Кроме приведенного выше варианта, направляющую можно сделать и другими способами. Наиболее распространенными из них являются:
- при помощи домкрата. Несмотря на свою громоздкость, такой способ обеспечивает точность настройки глубины фрезерования. Кроме того, домкрат можно оснастить электроприводом;
- с приводом от резьбовой шпильки. Является наиболее простым и наименее трудоемким вариантом. Однако для настройки необходимо постоянно держать под рукой шестигранник или отвертку для регулировки уровня фрезерования;
- с цепной передачей. Сложный, но весьма эффективный подъемник для фрезера. Кроме цепи и приводных звездочек в сборочной схеме присутствуют направляющие шпильки, электромотор и переключатель положения подъема. Несмотря на весьма сложный процесс изготовления, такой лифт обеспечивает наиболее точный процесс настройки.

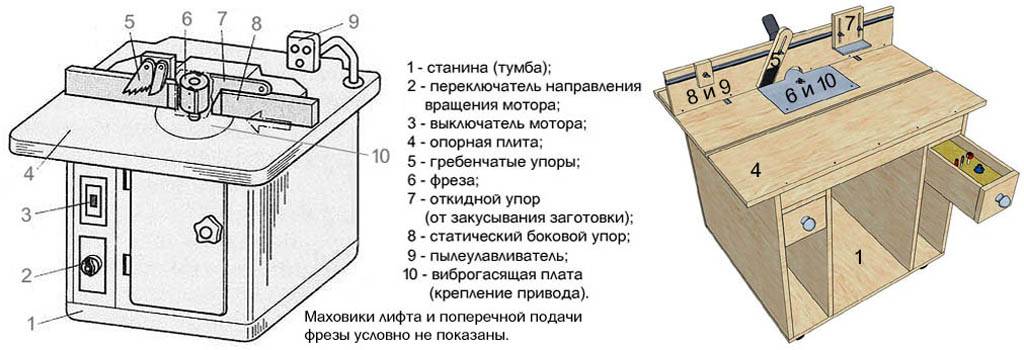

Изготовление станины и столешницы
Станина самодельной фрезерной установки должна обладать высокой устойчивостью и надежностью, так как именно на нее будут приходиться основные нагрузки. Конструктивно она представляет собой каркас с опорами, на котором фиксируется столешница. В качестве материала для изготовления каркаса станины можно использовать соединяемые сваркой металлические профили, ДСП, МДФ, дерево. Желательно сначала подготовить чертежи такого устройства. На них необходимо обозначить все элементы конструкции и их размеры, зависящие от габаритов деталей, которые планируется обрабатывать на таком фрезерном оборудовании.
Варианты обработки различными видами фрез
Нижнюю часть станины со стороны ее передней части необходимо углубить на 100–200 мм, чтобы ногам оператора фрезерного станка ничего не мешало. Если вы собираетесь обрабатывать на своем самодельном станке накладки для дверей и торцы фасадов для них, то размеры станины могут быть следующими: 900х500х1500 (высота, глубина, ширина).
Одной из значимых характеристик станины для самодельного фрезерного станка является ее высота, от которой зависит удобство работы на таком оборудовании. По требованиям эргономики наиболее подходящая высота оборудования, за которым работают стоя, — 850–900 мм. Нижние части опор станины желательно сделать регулируемыми. Это даст возможность не только компенсировать неровности пола, но и в случае необходимости, менять высоту фрезерного стола. Для изготовления поворотного стола своими руками достаточно зафиксировать на его ножках специальные колесики.
Сборка примерно такого стола рассмотрена в варианте №2
Сделать фрезерный стол, отличающийся невысокой ценой, высокой надежностью, можно из столешницы старого кухонного стола. Такие столешницы, как правило, изготовлены из листа ДСП толщиной 26 или 36 мм, покрытого износостойким пластиком. Их поверхность обеспечивает хорошее скольжение заготовки, а основа из ДСП отлично гасит возникающие при работе оборудования вибрации. Если делать рабочий стол для станка своими руками, то для этих целей подойдут плиты из МДФ и ДСП (ЛДСП) толщиной от 16 мм.
Пантограф для фрезера: поэтапная инструкция изготовления своими руками
Приступаем к непосредственному изготовлению пантографа.
Этап №1. Резка заготовок
Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.
Этап №2. Сверление технологических отверстий
На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.
Этап №4. Изготовление шатунов
На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.
Этап №5. Изготовление узла для крепления копира
Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.
Этап №6. Изготовление механизма подъема подшипника
Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.
Этап №7. Сборка пантографа
Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.
Этапы создания своими руками
Проектирование
Чтобы сделать фрезерный станок по дереву, нужно представить его использование в своем цеху. Любая работа начинается с проработки конструкции. Прорабатываются эскизы, разрабатываются рабочие чертежи сборочных узлов и отдельных деталей.
Для современных конструкторов предлагаются десятки инженерных программ трехмерного моделирования, которые помогают представить будущее изделие в виде твердотельного изделия. Сразу ведется проектирование целых узлов станка.
Здесь вносятся готовые детали, которые можно приобрести в торговой сети, а также элементы собственного изготовления. Их предстоит изготовить на имеющемся оборудовании или заказать у специалистов, имеющих необходимую оснастку.
Трехмерная модель тумбы фрезерного станка:
- Боковая стенка.
- Опорный ролик.
- Опорная поверхность.
- Внутренние стенки тумбы.
- Задняя стенка.
3D-модель на экране монитора можно заставить «работать», чтобы проверить работоспособность будущего технологического оборудования на стадии проектирования. При необходимости нетрудно внести необходимые коррективы. Электронная модель может претерпеть разные изменения, помогающие достигать оптимальные соотношения между размерами и иными геометрическими параметрами. На этой стадии отрабатывается принцип работы фрезерного станка, подбирается будущий инструмент для производственных процессов.
Трехмерная модель столешницы фрезерного станка:
- Боковая планка (необходима для закрепления к тумбе).
- Передняя стенка (царга).
- Отверстия для установки.
- Стенка для упора.
- Саморезы для сборки элементов.
- Косынка (усиление для перпендикулярных поверхностей).
- Опорная поверхность.
Изготовление уникальных деталей
Следующим этапом является изготовление деталей устройства, а также приобретение комплектующих (всем известно, что не стоит изобретать те заготовки, которые проще купить).
Монтировать оборудование необходимо на прочных опорах, поэтому сначала изготавливается сам стол. На нем в дальнейшем будет размещен самодельный фрезерный станок. Выбор у изготовителя большой. Используются:
- Деревянная конструкция, из брусков выпиливаются заготовки, а потом собирается стол. Применяют клеевое соединение, дополнительно крепят с помощью саморезов. Они фиксируют детали относительно друг друга. После полимеризации клея дополнительно усиливают соединения.
- Многие предпочитают сварные пространственные конструкции. В них используют профильные прямоугольные или квадратные трубы. Масса изделия небольшая, прочность высокая. К металлу несложно закреплять отдельные фрагменты станка, достаточно просверлить стенки труб в нужном месте и установить резьбовые шпонки.
- Некоторые мастера предпочитают полностью сборно-разборную конструкцию. Преимущество в том, что при необходимости всегда можно дополнить устройство какими-либо опциями.
Сборка и запуск в эксплуатацию
Самый ответственный этап – это сборка фрезерного станка. Здесь возможны варианты, когда все получилось. Сразу возможен запуск в производственные цепочки. В технологических картах вносят операции, которые выполняются на подобном оборудовании. Подбирается инструмент, и описываются особенности выполнения с его помощью определенных видов работ.
Бывает, что на каком-то этапе допущена ошибка. Тогда придется вносить необходимые коррективы
Важно, довести работу до логического конца
Чтобы любой пользователь в будущем мог выполнять работу, составляется инструкция по эксплуатации. В ней указывается последовательность включения, безопасной работы и выключения. Обязательный пункт – это меры безопасной работы. Каждый, кто приступает к работе (при работе по найму) подписывает в журнале по охране труда, что прошел подробный инструктаж по технике безопасности на рабочем месте.
Изготовление копировально-фрезерного станка: пошаговая инструкция
После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.
Шаг №1
Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.
Шаг №2
Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.
Шаг №3
Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.
Шаг №4
Теперь необходимо убрать с труб ржавчину
Для этого можно воспользоваться лепестковым диском или щеткой.Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования
Шаг №6
Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.
Шаг №8
В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.
Шаг №9
Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.
Шаг №11
Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.
Шаг №12
На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.
Шаг №13
После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.
Шаг №15
Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.
Шаг №17
После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.
Шаг №19
Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.
Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.
Пантографы для шкафов купе: что это такое?
Здравствуйте, дорогие читатели! Бывало такое, что собираясь впопыхах на работу, открываете шкаф и не можете найти необходимую вещь, т.к. она хоть и аккуратно сложена, но лежит в дальнем углу шкафа, да еще на самой верхней полке, достать которую невозможно без подручных средств. На нашем сайте вы узнаете об одном приспособлении в шкафу-купе, которое изменит ваше мировоззрение пользования привычной мебелью. Конечно, речь пойдет о таком ноу-хау человеческой мысли, как пантограф.
Открываете шкаф и не можете найти необходимую вещь, она хоть и аккуратно сложена, но лежит в дальнем углу шкафа.
Шикарный вариант для детей, людей пожилого возраста, а также с ограниченными возможностями.
Такая конструкция уступает обычной горизонтальной перекладине под вешалки, которая может служить вечно.
Безопасность домашнего фрезерного станка
Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.
С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:
0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь; До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования. 2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

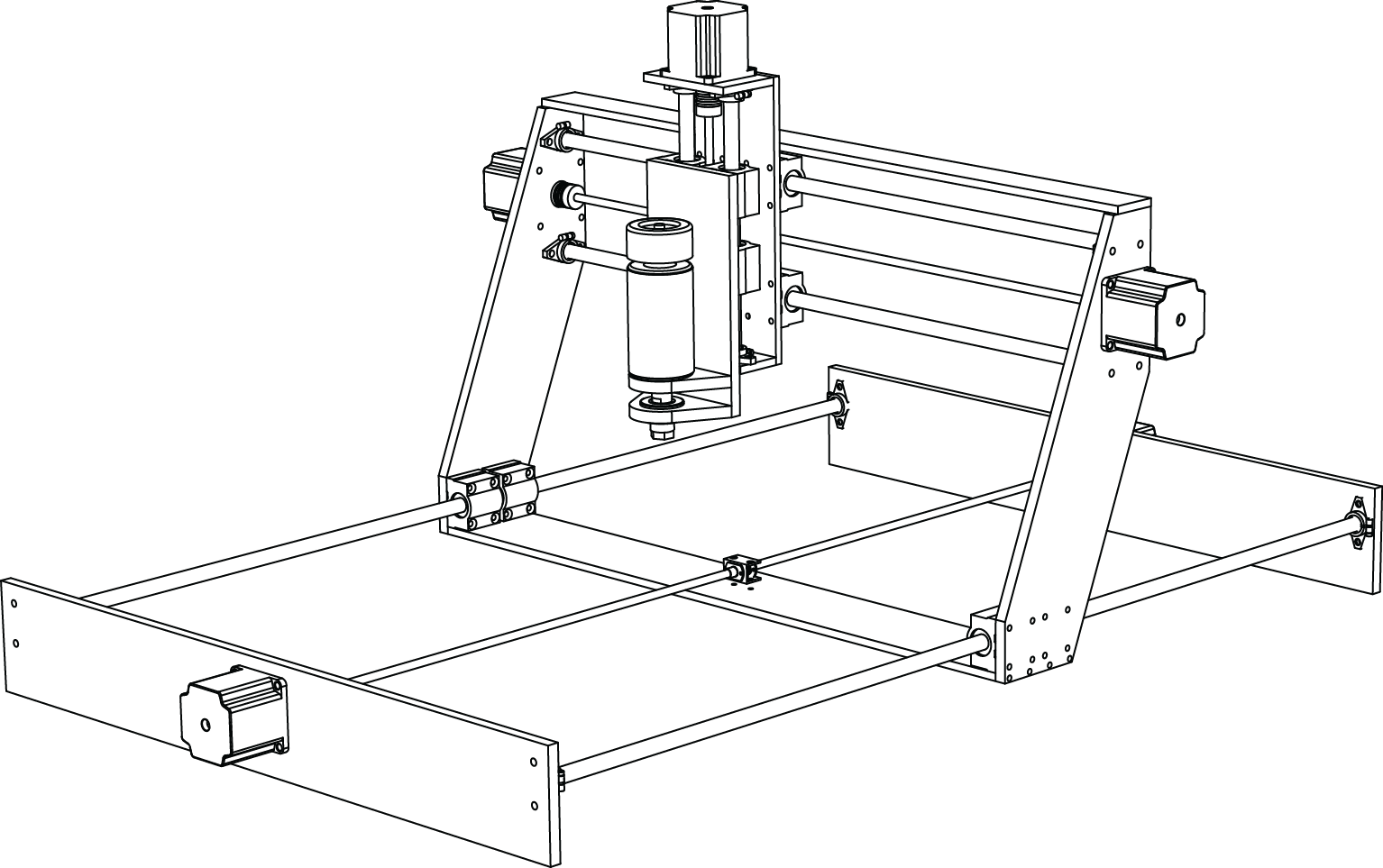

Технология сборки
В общем и целом, пошаговый процесс выглядит следующим образом.
- Разметьте и распилите доску и деревянную плиту на составляющие (будущие детали), сверяясь по чертежу будущего стола.
- Разметьте и распилите стальные листы и профтрубы.
- Разметьте, пропилите и просверлите технологические отверстия, проёмы и выемки, предусмотренные будущей конструкцией. Для пропила применяются болгарка, сабельная пила и электролобзик. Соблюдайте ровность хода, не отклоняясь от разметок.
- Для изготовления станины, крепящей двигатели, разметьте и распилите профтрубу и уголки, сверяясь по чертежу конструкции.
- Соберите станину и смонтируйте на ней основной двигатель. Для закрепления мотора используйте уголки и технологические стойки. Он должен быть зафиксирован надёжно.
- В проёме (если он есть) установите горизонтальные направляющие. Над проёмом – перпендикулярно столешнице – устанавливаются вертикальные. Соотнесите их – они не должны смещаться. Проверьте их работу, временно поместив между ними, например, тестовые брусок или металлоконструкцию, элемент крутящей механики, подлежащие обработке. Убедитесь, что подающие «салазки» закреплены надёжно.
- В пространстве станины разместите шаговые двигатели и их драйверные платы. Эти двигатели применяются в полуавтоматических станках, рассчитанных на скоростную профессиональную обработку деталей. Разместите элементы механизма передачи (если он предусмотрен) – редуктор продлит срок службы подшипников двигателя, взяв часть нагрузки от обрабатываемой детали на себя. Шестерная или ременная передача – зависит от предпочтений пользователя.
- Смонтируйте блок питания для шаговых двигателей. Зачастую эти движки не используют 220 В – им требуется пониженное напряжение, например, 12 В.
- Разместите зажимы и фиксаторы (винты- «барашки»). Они помогут зафиксировать обрабатываемую деталь, например, по вертикали, сделав свободной её подачу по горизонтали.
- Соберите электромонтажную схему, припаяв провода и кабели к соответствующим выводам используемой электрики. Разместите выключатели и кнопки – согласно сборочному чертежу верстака с фрезерователем. Опробуйте работу основного и вспомогательных двигателей, подав постоянное напряжение (например, 5 и 12 В от блока питания) на шаговые двигатели. Основному мотору может потребоваться 220 или 380 В.
- Разместите розетки. Можно использовать готовый удлинитель – если верстак универсальный. Проверьте их работу, подключив общий кабель к ближайшей розетке. Рекомендуется для станка (с верстаком) установить отдельный автоматический предохранитель. Его рабочий ток – 16 ампер.
- Разместите светильник. Проверьте его работу.
Убедитесь, что двигатели и механизм подачи работают чётко. Если станок достаточно мощный, то попробуйте равномерно обточить, скажем, кусок алюминиевой трубы от старой раскладушки.
