Фундамент для забора: как не закопать лишние деньги

Какой фундамент можно также использовать для ограждений из профлиста

Когда ленточный фундамент для забора из металлического профнастила по каким-то причинам не устраивает владельца, можно использовать и другие варианты оснований. Стоимость их будет немного выше классического бетонного фундамента, однако при этом владелец участка получит прочную и надежную основу для всей возводимой конструкции. Продолжительный срок службы гарантируется за счет использования опор из металла. Обустройство этого основания будет довольно трудоемким, но все старания окупаются благодаря тому, что возведенное сооружение будет иметь продолжительный срок эксплуатации.

Основание забора на железных опорах

Далее ниже расскажем, как залить фундамент для забора при помощи металлических опор. Далее ниже приведена инструкция, поможет правильно залить такое основание для забора:

• Сначала надо разметить стройплощадку, потом выкопать котлован, заглубление которого может составлять около 400 миллиметров. Места размещения опор отмечают колышками. Рекомендованный шаг между несущими элементами должен составлять от 2 до 2.5 метров. Первые 3 колышка размещают в углах возводимого ограждения. Месторасположение входной группы так же обозначается дополнительно при помощи колышков.
• Возведение столбов. Для возведения прочных столбов используются куски металлических труб квадратного сечения. Длина каждого куска должна составлять около 250 см. Места труб, которые будут располагаться в земле, обрабатываются антикоррозийным составом.
• Копка ямок под опоры. Для подготовки ям подойдет ручной садовый бур. Копают ямки во всех местах, отмеченных колышками.

• Подготовка бетонной смеси. Заливать опоры основания надо бетонным раствором, для подготовки которого используются следующие пропорции цемента, гравия и песка — 1:4:3. Воды при этом потребуется примерно 1 часть или меньше, которую надо будет постепенно добавлять в подготовленную сухую смесь. Полученный после смешивания ингредиентов раствор должен иметь однородную сметанообразную консистенцию.
• Опоры основания вставляются в ямки той стороной, которая обработана антикоррозийным составом. Далее цементируются все имеющиеся пустоты. Если потребуется, положение металлических столбов корректируется. Для контроля положения опор используется строительный уровень.
• Затем на дне котлована выстилают геотекстиль, потом отсыпают слой песка и гравия толщиной около 100 мм. После этого вдоль всего периметра котлована выполняют раскладку плотной полиэтиленовой пленки, возводят опалубку из дерева. Верхушка приспособления стягивают, используя поперечники. Далее вводятся 2 прутка, которые соединяют поперечными перевязками.
• После этого уже делают заливку цементного раствора в подготовленный котлован. На этом возведение данного вида основания считается законченным.

Основания из кирпичей для забора из профнастила

Эстетичный внешний вид ограждения из профнастила достигается за счет использования кирпичных столбов. Долговечность такого основания значительно ниже, по сравнению с фундаментом на железных опорах. Но некоторые застройщики хотят возвести именно такую основу для ограды участка, так как она позволяет откорректировать неровный рельеф на данном конкретном участке.

Возвести такой фундамент для забора из профлиста поможет следующая пошаговая инструкция. Сначала для опор откапывают лунки глубиной 500–700 мм и шириной около 1000 мм. На днище подготовленных ямок отсыпается дренажная прослойка из смеси гравия с песком. При этом толщина слоя щебенки составляет 150 мм, а песка — 100 мм. Поверх подушки набрасывается рубероид, затем все слои бетонируются на 200 мм. Для изготовления армирующего каркаса используют прутки сечением 0.6 см. Сам армокаркас размещают внутри тела заливки. После затвердения бетона, поверх него повторно расстилают рубероид. Поверх последнего далее делают двухкирпичную кладку.

Кирпичную кладку поднимают до уровня земли, чтобы можно было определить основание возводимых опор. Для упрочнения выбранных участков используется проволока сечением 0.3 см. Кирпич до уровня цоколя и при обустройстве самого цоколя выкладывается в виде цельного изделия. Далее уже применяется монолитная кладка.

Чтобы ускорить возведение основания, профессиональные строители рекомендуют использовать ж/б плиты или блоки. В этом случае кирпичи используются только облицовки возведенной конструкции.

Способы установки опор ограждения

Силы морозного пучения способны приподнять зимой бетонную стяжку, уложенную во дворе, а легкие элементы ограждения поднимутся и подавно. Борьба с данным явлением затрудняется разной глубиной промерзания и различным составом почвы. Пример: в Подмосковье эта глубина составляет 0,9—1,4 м, а в некоторых районах Сибири – до 2,5 м.

Сооружать бетонные конструкции на болотистой земле еще сложнее, поскольку вначале понадобится отвести воду с участка. Существует несколько более дешевых способов надежно установить стойки для забора в пучинистой почве:

• применить разновидность бетонного ограждения, не связанного с землей;
• воспользоваться винтовыми сваями расчетной длины;
• поставить стойки с бетонными «воротниками»;
• применить технологию нижнего бетонирования столбов;
• использовать бетонные опоры ТИСЭ.

Самостоящее бетонное ограждение – оптимальный вариант для быстрого устройства ограждения без проведения земляных и бетонных работ. Забор состоит из монолитных плит разных размеров, изготовленных заодно со столбами. Последние при монтаже вставляются внутрь бетонных стаканов в виде усеченных пирамид. Правда, подобную ограду трудно назвать недорогой и красивой, да и для болота она не подойдет. А вот остальные варианты представляют интерес для рядовых домовладельцев, чьи участки находятся на пучинистом грунте.

Устройство железобетонного «воротника»

Эта методика – не что иное, как установка сверху на опоры забора дополнительного груза. Она не всегда эффективна и применима, поскольку требует много места вокруг столбов. Работы производятся так:

1. Стойка ставится в яму таким образом, чтобы ее конец не упирался в дно. Вокруг нее в радиусе 50 см вынимается грунт на глубину 120 мм.
2. Дно котлована трамбуется и подсыпается песком, который тоже следует смочить и уплотнить.
3. К стойке горизонтально приваривается несколько кусков арматуры периодического профиля, чтобы ее концы находились в котловане.
4. Котлован заполняется густой бетонной смесью.

Инструкция по изготовлению фундамента под забор

Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.

Ленточный фундамент

Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:

1. Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
2. Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
3. Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.

Ленточный фундамент можно считать оптимальным решением для забора

Опалубку обычно делают из досок

Лента должна немного выступать над уровнем земли

Видео: ленточный фундамент для забора своими руками

Основание под лёгкий забор из профнастила

Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:

1. Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.

Столбы необходимо обрабатывать антикоррозийным раствором

Много времени на возведение забора из профнастила не уйдёт

Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.

Видео: столбовая основа под забор

Фундамент забора из кирпича

Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:

• ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
• ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.

Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.

Кирпичный забор требует основательного фундамента

Есть секреты, зная которые можно значительно увеличить срок службы фундамента:

• под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
• использовать цемент не ниже марки М-200;
• заливать бетон за один раз;
• если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
• между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.

Цокольная часть забора составляет единое целое с фундаментом

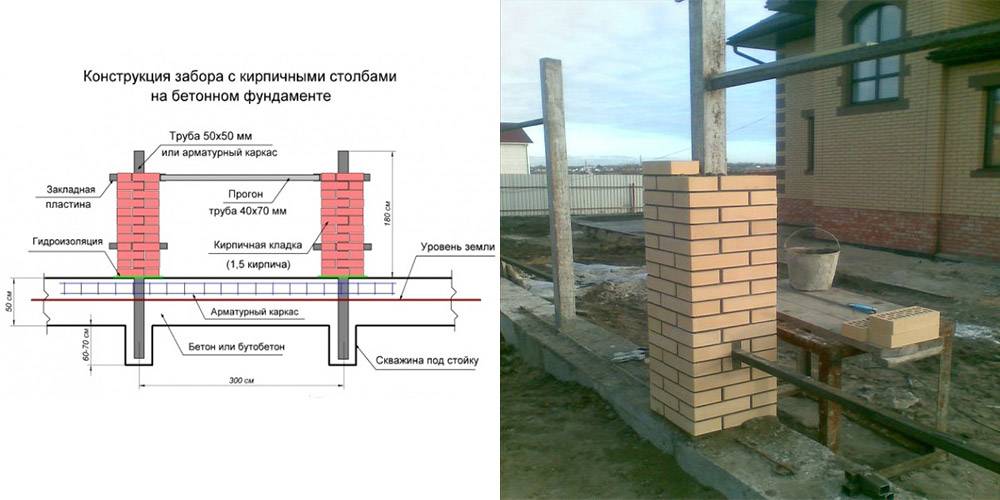

Фундамент под ограждение с кирпичными столбами

Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.

Под кирпичные столбы можно использовать свайный фундамент

Процесс создания фундамента происходит по следующему плану:

1. Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
2. На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
3. Уложить рубероид.
4. Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
5. После того как бетон полностью затвердеет, укрыть его рубероидом.
6. Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
7. Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
8. Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.

Оригинально смотрится ленточный фундамент под забором с кирпичными столбами

Виды фундаментов для забора с кирпичными столбами

Для забора с кирпичными столбами возможны три основных варианта фундамента: ленточный, столбчатый и комбинированный, то есть ленточно-столбчатый.

Столбчатый

С точки зрения эффективности, распространённости и стоимости лучшим вариантом для всех грунтов считается столбчатый фундамент. Расход материалов и трудозатраты на его устройство примерно в 2 раза меньше, чем для мелкозаглублённого ленточного и в 4-5 раз меньше, чем для глубоко заложенной  фундаментной ленты.

Применяется для сложных и пучинистых грунтов. Изготовление монолитных столбов не представляет особой сложности, часто не требует устройства опалубки.

Недостатков у столбчатого основания мало, но для устройства заборов с кирпичными столбами они существенны:

1. Монолитные столбы имеют недостаточную устойчивость к опрокидыванию в подвижных по горизонтали грунтах. Чтобы погасить боковой сдвиг отдельно стоящие столбы забора соединяются балками-ростверками, — а это сводит к минимуму преимущества столбов перед лентой. В итоге получается столбчато-ленточный гибрид с большими затратами.
2. Другой минус: столбы на слабонесущих грунтах плохо работают, «гуляют» даже с устройством рандбалки при заполнении заборного пролёта тяжёлыми материалами.

Комбинированный

Перевязка столбчатых фундаментов рандбалкой (ростверком, армопоясом) не только увеличивает стоимость, но и усложняет выполнение работ, например:

• требуется единое армирование столбов и ростверка;
• на уклонах и подъёмах рельефа необходимо соответственно повышать или понижать горизонт перевязки;
• иногда сложности возникают с засыпкой промежутка между ростверком и верхним уровнем грунта.

Но всё же в сравнении со сплошным заглублённым ленточным основанием забора комбинированный вариант дешевле, рациональнее.

Ленточный

Монолитные фундаментные ленты различаются по уровню заложения в грунт.

Мелкозаглублённый вариант привлекателен с точки зрения снижения затрат и времени на выполнение земляных работ. Особенности и основные характеристики:

• Глубина заложения ленты зависит от типа грунта и близости грунтовых вод, как правило, составляет не более 70 см.
• На плотной каменистой почве иногда снимается только верхний плодородный слой.
• Для формирования ленты возводится опалубка шириной, достаточной для возведения кирпичных столбов. Заборные столбы из кирпича обычно имеют сечение не менее, чем в один кирпич или 25 см, – это и есть минимальная ширина ленты.

 Фундамент в виде монолитной плиты

Фундамент под забор, устроенный в виде монолитной плиты встречается редко из-за восприятия плиты как дорогого вида фундамента. Да, насыщенность плиты арматурой значительно увеличивает её стоимость. Но ведь и много плюсов в устройстве монолитной плиты под забор с кирпичными столбами:

• Фундамент этого типа выполняется сверху почвы. Верхний плодородный грунт снимается при планировке, вместо него насыпается песчаная подушка, — что исключает работы по разработке грунта.
• Опалубка под плиту – простейшая, дощатая. К тому же после демонтажа 80% досок могут использоваться повторно.
• На плоской поверхности под плиту можно просто и быстро собрать арматурный каркас.
• Ширина заборной ленты кажется избыточной, — обычно она составляет около 1 м, что близко по параметрам к некоторым видам ЖБИ заводского изготовления. Если найти применение избыточной площади плиты с внутренней или внешней стороны забора, — то она может стать отличной альтернативой иным видам оснований под забор с кирпичными столбами.

Монолитная плита устраивается только на выровненной, хорошо спланированной поверхности почвы. Подсыпка под плиту из песка создаётся толщиной не менее 30 см. При наличии уклона песок может быть вымыт из под фундамента, что может привести к его ослаблению, просадке, разрушению.

Промерзание грунта

Риск промерзания считается основным при устройстве фундаментов любого типа. Ему подвержены все виды грунтов, за исключением скалистых. Хотя и они подвергаются охлаждению, но в них нет воды, а потому их характеристики и линейные параметры остаются практически неизменными. Насыщенность грунта водой прямопропорциональна показателю его пучинистости при замерзании. Воздействие выражается в возможном выталкивании, подъёме  фундамента из земли, его горизонтальном и вертикальном разрыве.

Если застройщик при приобретении участка не придал значения низким характеристикам грунта и возможному воздействию промерзания, ему надо быть готовым к повышенным затратам на устройство ограждения с кирпичными столбами

Важно! На торфяных участках стоит вовсе отказаться от идеи возведения подобного забора из-за большой вероятности появления множества проблем и непредусмотренных затрат

Фундамент под тяжелую ограду

В принципе, подойдет тот же фундамент, что и под забор средней массы. Только потребуется более толстая арматура: 12 мм. При армировании необходимо располагать прутки так, чтобы они находились в толще бетона не менее чем на 70 мм. Исходя из этого, и того требования что минимальное расстояние между стержнями арматуры должно составлять не менее 2-х диаметров заполнения, получаем минимальную ширину ростверка — 250 мм. Это если заполнение бетона щебнем фракции 20-40 мм.

В дополнение к обычному армированию ростверка на верхние продольные прутки желательно уложить слой металлической сетки с шагом 5 см. Она будет придавать верхней зоне ленты большую прочность. И вы сможете начинать кладку заполнения через 2 недели после заливки, а не через 4.

Не забудьте под кирпич положить гидроизоляцию

Ростверк делают точно также: с формированием демпферного слоя из пенопласта под ним. После того, как бетон наберет большую часть прочности, его желательно обмазать битумной мастикой. Это необходимо не столько для гидроизоляции, сколько для уменьшения сцепления с почвой. Так как ростверк под тяжелым забором чаще всего находится в земле, на него действуют еще и касательные силы пучения. Чтобы их уменьшить и необходима обмазка.

Не забудьте также про лист, перекрывающий доступ к демпферной зоне под ростверком. Без него через какое-то время просвет заилится, что приведет к пучению под лентой, а это — к появлению трещин в заборе.

Можно ли делать фундамент для каменного или кирпичного забора ленточный фундамент? Можно. Если сделаете его ниже уровня замерзания, стоять он будет замечательно, но стоит он намного больше.

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

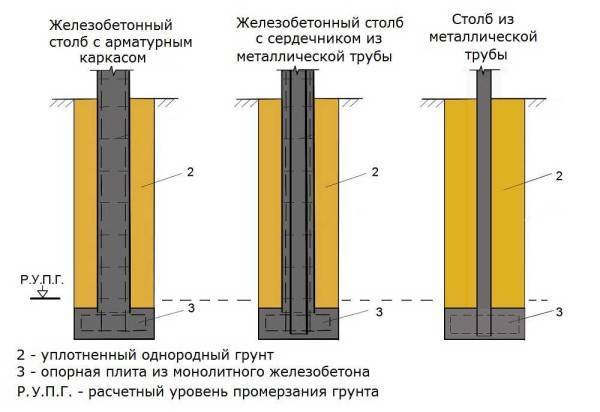

Несколько примеров монолитных столбов

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения  от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см  — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

• на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
• делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
• делают утепленную отмостку вокруг дома.

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный

Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку

Раствор и кирпич для столбиков

Раствор делают цементно-песчаный с пропорцией 1:5 (или 1:6). Песок лучше брать мелкой фракции, цемент высокой марки — не ниже М400. Для пластичности можно добавить немного жидкого мыла для рук или моющего средства для посуды (20-30 гр. на стандартный замес — 1 ведро).

Важно при составлении раствора получить нужную текучесть. Он не должен быть сухим, но и с жидким работать неудобно, потому воду добавляют постепенно, следя за консистенцией раствора

Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест. Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть».

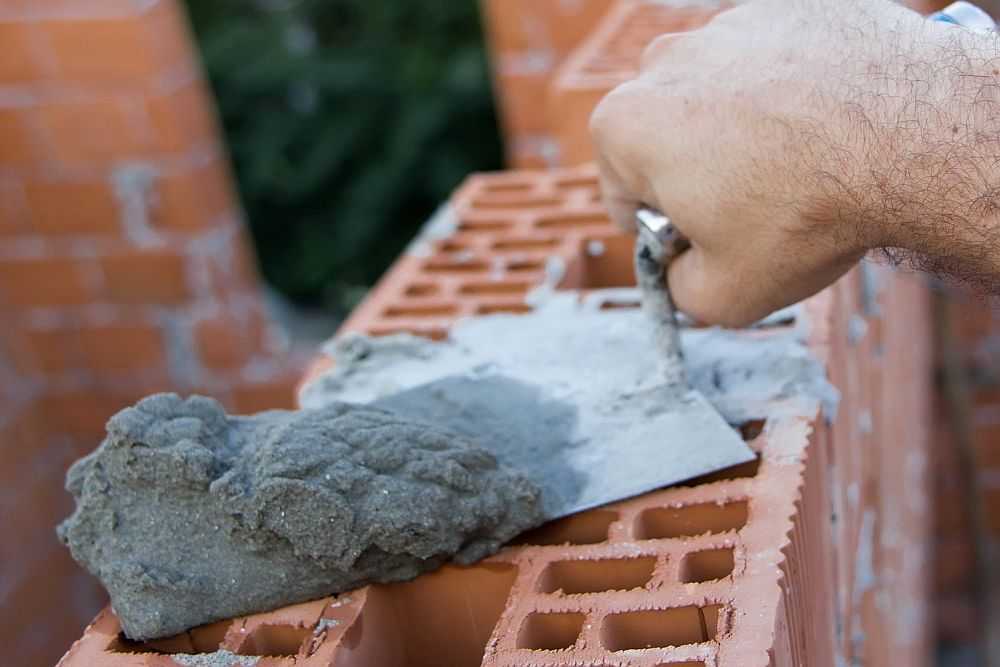

Оптимальная консистенция раствора для кладки кирпичных столбов

Можно при желании получить черный раствор: добавить в него сажи. Она продается в строительных магазинах мешками. Добавляете небольшую порцию сажи и получаете декоративные швы без покраски.

Черный раствор добавляет декоративности

Кирпич для столбов используют любой, только обратите внимание на количество циклов разморозки-заморозки (чем больше, тем лучше) и на геометрию. В идеале отклонения в размерах не должны быть больше пары миллиметров

Тогда работать вам будет просто. Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение.

Особенности устройства ростверка

Фундамент под относительно легкие конструкции может выполняться в виде ростверка. При этом основные опоры, на которых устанавливаются колонны или стойки забора, заливаются на глубину промерзания.

Чертеж для монтажа ростверка фундамента

В зависимости от применяемого типа бетонирования они выполняются как бетонный или бутобетонный ленточный фундамент. Участок, выполняемый в виде ригеля или фундаментной балки, закладывается на глубину в 0,5–0,75 метра.

Такое решение позволяет распределить вес на основные фундаментные опоры, при этом предохранив элементы ростверка от морозного пучения грунта. Высота всех элементов фундамента выводится под проектную отметку, определенную для этого участка ограждения. Ростверк не стоит делать из бутобетона, так как его невозможно армировать. Бетонирование элементов фундамента одной высоты следует проводить одновременно как опорной части, так и ростверковой.

Армирование

Ленточный фундамент для забора работает в достаточно сложных условиях. Прежде всего, по причине своей протяженности и из-за отсутствия поперечных элементов. Поэтому высока вероятность появления трещин и деформаций в основании, которые могут привести к разрушению ограждающей конструкции сооружения. Хотя это требование нельзя считать обязательным, но, если есть возможность и желание, лучше его реализовать.

Оптимальным вариантом армирования будет установка двух поясов из арматуры диаметром от 12 миллиметров, с шагом в поперечном направлении в 100–150 миллиметров. Продольную арматуру следует перевязать через 30–40 сантиметров поперечными стержнями. Армирование ростверка необходимо как в средней части, для восприятия изгибающих нагрузок, так и в местах примыкания к столбчатым фундаментам.

Армирование следует рассчитывать с учетом нагрузки на ростверк. Но минимальным требованием можно считать использование трех арматурных стержней диаметром 12 миллиметров в среднем и нижнем сечении и трех стержней того же диаметра длиной около метра — в верхнем, в местах примыкания ростверка к заглубленной части фундамента.

Выполняя армирование своими руками, не забывайте требования по обеспечению защитного слоя бетона. Толщина его от внешней грани любого бетонного элемента до наружной поверхности арматуры не должна быть менее пяти сантиметров. Опалубка элемента определяет его внешнюю грань, контроль зазоров проводится до начала бетонирования. В процессе заливки фундамента при необходимости производится установка закладных элементов.

Гидроизоляция

Фундамент под ограду с кирпичными столбами не требует устройства обмазочной гидроизоляции, в отличие от фундаментов зданий. Хотя если она будет сделана, хуже не будет, бетон меньше подвергнется воздействию грунтовых вод. А вот вертикальную гидроизоляцию между бетонным основанием и кирпичными или блочными стеновыми элементами сделать нужно обязательно.

Для нее можно использовать один-два слоя гидроизола, рубероида или аналогичного материала. Выбор определяется разницей цен на них. Установка гидроизоляции выполняется по слою битумной мастики.
