Основные правила безопасности
Тем умельцам, которые подобную процедуру предпочитают выполнять исключительно самостоятельно, рекомендуется следовать таким требованиям:
1. Изолировать можно только те провода, которые отсоединены от источника питания (электророзетки, трансформатора и т.д.). Расположенный в распределительном щитке выключатель должен быть непременно отключен;
2. Надежную изоляцию места соединения обеспечат только те материалы, которые отвечают нормам ПУЭ и проверены испытаниями согласно ГОСТ. В результате исследований свойств таких материалов проверяется их электрическая прочность, устойчивость к повышенным температурам и степень воспламеняемости;
3. Использование в качестве изоляционного материала скотча является недопустимым. Его изоляционная способность является достаточно слабой.
Краткий обзор самых распространенных изоляционных материалов и правил изоляции проводов рассмотрим ниже.
Применение клемм
Так, что лучше — скрутка или клеммник? Важно понимать — приспособления не являются панацеей в плане защиты и надежности, они также могут дать сбой. Такое оборудование обычно рассчитано на нагрузку от 3,5 до 5 кВт
В случае расплавления клеммы нужно понимать — в сети протекает напряжение большей мощности, чем положено. Обычно это проблема с отсутствием или некачественной работой автоматического выключателя, который должен следить за этим. Чаще всего такая проблема возникает в старых домах, где такого оборудования просто нет.
Можно взять в пример отличную работоспособность клемм в новостройках. На таких объектах повсеместно устанавливаются приспособления Wago. Жильцы таких домов практически никогда не жалуются на проблему с электропроводкой. В то же время здесь надо понимать, что для таких потребителей электрической энергии как бойлеры, стиральные машины, посудомоечные машины и прочего оборудования прокладываются отдельные силовые линии. Их основное отличие от обычных — отсутствие соединений, они всегда являются цельными. Клеммы применяются лишь для прокладки розеточных групп, для освещения и т.д. То есть для тех потребителей, которые изначально работают с небольшим по мощности напряжением.
Получается, если выбирать между скруткой или клеммником, второй будет всегда побеждать? Это не совсем так. В новостройках скрутка без сварки и пайки так же используется, но с одним условием. Для нее применяют специальные клеммы СИЗ. Они успели зарекомендовать себя как качественные приспособления для соединения проводов. Но у них есть определенный недостаток. Обустройство проводки с клеммами СИЗ — трудоемкое занятие, требующее много времени. А на больших строительных объектах именно факторы времени и скорости часто играют решающую роль.
Способы соединения проводов
Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.
Скрутка
Скрутка
В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.
Как правильно делать сращивание и ответвление проводов с помощью скрутки
Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.
Опрессовка
Инструмент для опрессовки
Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.
Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.
Работа выполняется в следующем порядке.
Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.
Второй шаг
Скручиваем провода в пучок и вводим их в соединитель.
Обжимаем гильзу с проводами пресс-клещами.
Процесс опрессовки
Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.
Процесс опрессовки
Сварка
Сварка
После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.
Для соединения проводов по методу сварки нужно подготовить следующее:
- сварочный аппарат на 24В мощностью от 1 кВт;
- флюс;
- угольный электрод;
- защитные средства (перчатки, маску/очки).
Схема сварки проводов
Работаем в таком порядке.
Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.
Второй шаг
Соединяем провода по методу скрутки.
Насыпаем флюс в углубление нашего электрода.
Аппарат для сварки скруток ТС 700 2
Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».
Пятый шаг
Сварка
Очищаем полученную контактную точку от флюса и покрываем ее лаком.
В завершение нам остается лишь заизолировать готовое соединение.
Пайка
Пайка
Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.
Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.
Винтовые контактные зажимы
Винтовые контактные зажимы
Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.
Работа выполняется в два простых шага. Нужно сделать следующее:
- счистить с концов проводов примерно по 5 мм изоляции;
- вставить провода в зажим и затянуть винтом.
Болтовые соединения
Болтовые соединенияОконцевание проводов
Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.
Работа выполняется в следующем порядке.
Второй шаг
Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.
Пятый шаг
Надеваем последнюю шайбу и затягиваем соединение гайкой.
Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.
Методика использования УЗО
Самозажимные соединения
Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.
Работаем в таком порядке.
Самозажимные соединения
Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.
Второй шаг. Поднимаем вверх рычажок клипсы.
Третий шаг. Вставляем проводники в соединитель.
Четвертый шаг. Опускаем вниз рычажок.
Зажимы без рычажков просто защелкиваются.
Самозажимные соединения
Основные схемы расключения
Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.
Подключение розеток
Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.
Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.
Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.
Подключение однокнопочного выключателя
В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.
Подключение двухкнопочного выключателя
В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.
Чем и как можно изолировать провода в стене

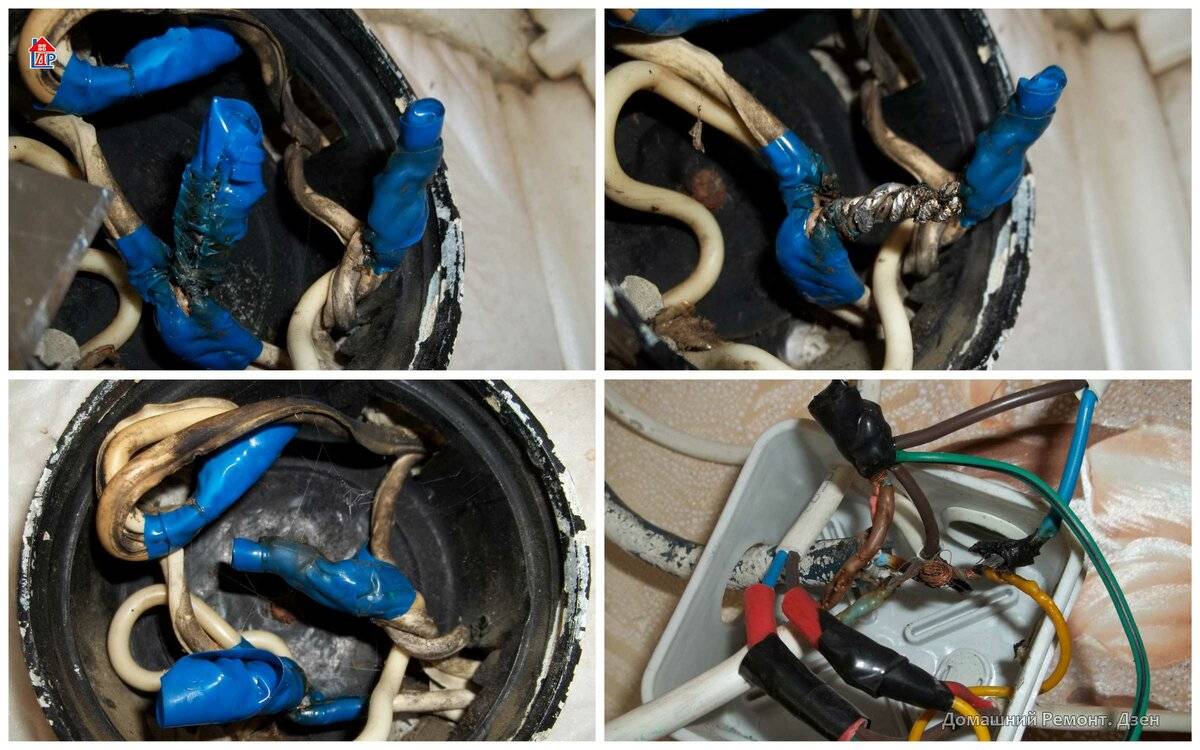

Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:
- ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
- ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
- ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
- СИЗ – это специальные колпачки предназначены для оголенных скруток.
Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.
Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.
При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.
После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.
Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям
После того, как трубка остыла, проводкой можно пользоваться.
Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:
Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.
Хлопчатобумажная изолента и её свойства
ХБ-изолента хороша тем, что не плавится при нагреве. При этом слабый контакт приводит к появлению неприятного запаха, что позволяет вовремя обнаружить неисправность в электропроводке. Из минусов стоит отметить большое количество неликвида на российских прилавках. Зачастую нерадивый производитель жалеет клея, что приводит к невозможности работы с материалом. Со временем ХБ-изолента может усыхать и крошиться.
Для изоляции ХБ-лента используется в электроустановках до 1000 В. Возможно её применение и в соединениях с напряжением свыше 1000 В, но только поверх основной изоляции ‒ для придания прочности или морозоустойчивости.
ФОТО: maxmaster.ru ХБ-изолента очень морозостойка и легко переносит механическое воздействие
Какого производителя выбрать?
В строительных магазинах можно встретить огромное количество различных производителей, однако мы выделили только 5, которые изготавливают реально качественную изоленту:
- Electro House. Производитель изготавливает преимущественно ПВХ изоленту. В отличии от многих китайских производителей, изолента Electric House обладает хорошими самозатухающими свойствами и не горит при высокой температуре. Также показатель растяжения составляет целых 400 %.
- IEK. Относительно недорогая изолента для работы с соединениями проводки. Она также не горит, а оплавляется при высокой температуре.
- Stenson. У этой изоленты показатель растяжения составляет 260 %. Этот параметр важен для плотности изолирования контакта. Правда лично из нашего опыта скажем, что ее довольно сложно найти в продаже.
- 3М. Обладает отличными изолирующими и самозатухающими свойствами. Показатель растяжения составляет 650 %. Изделие из ПВХ может выдерживать температуру до 105 °С. Но ее цена значительно выше, чем у остальных брендов.
- Intertool. Эта изолента относительно недорогая, обладает хорошей адгезией и достаточной толщиной.
Домашним мастерам на заметку:
Прокладка кабеля под дорогой
Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.
Прокол под дорогой делают при помощи специального оборудования
Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.
Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.
Виды термоусаживаемой трубки (по ГОСТ)
Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.
Материал
На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:
- ПВХ или поливинилхлорид;
- полиэстер;
- фторкаучук;
- полиэтилен;
- поливинилиден;
- полиэтилентерефталат;
- материалы, содержащие в составе полиолефин.
ФОТО: i1.photo.2gis.com ПВХ – простой и дешёвый материал, имеющий существенные недостатки
Трубки из ПВХ
В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.
ФОТО: plastirub.be Полиэстер превосходит ПВХ по всем параметрам
Усадка из полиэстера
Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.
ФОТО: sc01.alicdn.com Фотополимер имеет высокую себестоимость производства
Фотополимеры
Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.
ФОТО: home.premiumfull.ru Полиолефиновые усадки – наиболее современный и качественный вариант изоляции
Полиолефиновые трубки
Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.
ФОТО: build-experts.ru Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ
Трубки из эластомеров
Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.
ФОТО: a.d-cd.net Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей
Силиконовые изделия
Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.
Изоляция проводов — какие бывают материалы
Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.
На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:
ПВХ изолента
ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.
ПВХ изолента
ХБ изолента
ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.
ХБ изолента
Термоусадочная трубка (ТУТ)
Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.
Термоусадочная трубка (ТУТ)
Колпачки СИЗ
Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.
Колпачки СИЗ
Термоусадочные трубки
Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.
Термоусадочные трубки
Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.
Виды термоусадок:
- термостойкая;
- с повышенной прочностью;
- полупроводниковые;
- гофрированные;
- флуоресцентные.
Жидкая изоляция проводов
Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.
Жидкая изоляция проводов
Положительные свойства покрытия:
- Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
- способность к диалектному покрытию;
- устойчивость к вибрации;
- может переносить воздействие ультрафиолетовых излучений;
- легкость в применении ремонтных работ;
- пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.
Отрицательные свойства покрытия:
- токсичность;
- высокая стоимость;
- летучесть жидкости. Не экономично расходуется при открытии герметичной банки.
Характеристики жидкой электроизоляции:
- имеет вид вязкой субстанции, тянущееся вещество;
- выпускается в трех видах — в тюбике, банке и в виде спрея;
- нанесение производится кистью, за исключением распылителя.
Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:
- для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
- для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
- а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
- для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
- для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.
Почему не скрутка?
Здесь сразу стоит начать с того, что по правилам электрических установок (ПУЭ) скрутка вовсе запрещена, хотя с нее и начинается большинство соединений. Для того чтобы запрещенная скрутка перешла в ряд разрешенных соединений, она должна быть дополнительно снабжена специальный устройством. В данном случае таким устройством стали СИЗ. Пластиковые колпаки с металлической пружиной внутри должны были прочно удерживать провода. Однако, их небольшая величина привела к тому, что пришлось уменьшить длину скрутки до 10-15 мм, а это, несомненно, негативно сказывается на качестве и надежности соединения.
Отдельно стоит отметить, что есть возможность пайки или сварки скрутки, как дополнительного способа повысить надежность коммутации. Однако, данный способ гораздо более трудоемкий, чем применение обычного клеммника. Но, с другой стороны, если сравнивать лишь надежность соединения, то сварки или пайка без сомнения будут лучшим выбором.
Распределительная коробка
Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.
Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.
Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.
Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.
Использование распредкоробок влечет следующие положительные результаты:
- Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
- Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
- Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
- Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.
Основные схемы расключения
При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.
Схема расключения розетки в распределительной коробке
В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.
Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.
Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.
Подключение одноклавишного выключателя
При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.
- Есть:
- вход — от другой распределительной коробки или со щитка;
- от люстры;
- от выключателя.
Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.
Подключение одноклавишного выключателя в распредкоробке
Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.
Хорошая изоляция улучшает надежность
Немаловажное значение уделяется качеству изоляции соединений в распредкоробках. Угроза безопасности при оголенных проводах возникает по тем же причинам, что и в предыдущем случае – если они расположены достаточно близко друг к другу, то между ними может возникнуть электрическая дуга. Это приводит к сильному нагреву проводов и расплавлению защищающей их изоляции
Это приводит к сильному нагреву проводов и расплавлению защищающей их изоляции.
Важную роль играет и плотность укладки проводников – они не должны занимать больше половины внутреннего объема соединительной коробки. Если это условие не соблюдается, шансы возникновения пробоя увеличиваются. И даже при нормальном качестве изоляции соединений фазные проводники должны быть как можно дальше удалены от нулевых и «земляных» проводов.
Еще одна причина, по которой неизолированные соединения в коробках не приветствуются – банальные пыль и паутина, о которых почему-то постоянно забывают. А это естественные каналы для возникновения электрического пробоя, и способов борьбы с ними только два: тщательная герметизация распределительной коробки и ее систематическое техническое обслуживание.
Применение бокорезов
Большинство начинающих электриков, когда решают работать бокорезами, не используют их правильно
Так, чаще всего, этот инструмент для снятия изоляции с проводов как придется берется в руки и не обращается внимание на положение режущих кромок. А ведь, между прочим, если вы неправильно взяли бокорезы, то вам придется прикладывать большее усилие. Помимо этого, имеется большой риск переломить или перекусить
Помимо этого, имеется большой риск переломить или перекусить.
Технология работы бокорезами такова: режущие кромки направляете в противоположную сторону движению инструмента. Все потому, что при таком расположении лезвие станет врезаться даже при минимальных усилиях. В итоге, вы получаете удаленную трубочкой оболочку и не поврежденный провод.
Плотный контакт – залог надежности
Самая распространенная ошибка при соединении проводов – небрежно сделанная скрутка. Хотя такой способ соединений давно уже не рекомендуется, а иногда и прямо запрещается, он популярен в силу простоты и быстроты своего выполнения. Да и инструмента для исполнения требуется минимум.
Для гарантии надежности контакта скрутке требуется быть максимально плотной и с достаточной площадью соприкосновения входящих в нее проводов, то есть длинной.
Если между проводами образуются зазоры, то при повышенном уровне нагрузки в этих зазорах образуется электрическая дуга. Проще говоря, «искра».
В местах соприкосновения дуги с проводами происходит нагрев и разрушение металла, и контакт ухудшается еще сильнее. Это, в свою очередь, приводит к появлению новых разрушенных участков. Процесс происходит лавинообразно и завершается быстро. Итог получается разным, но всегда печальным: в лучшем случае провод отгорит и часть электропроводки станет неработоспособной, в худшем же «из искры возгорится пламя»…
Немалые неприятности слабое соединение проводов приносит в трехфазной сети: при отгорании нейтрали (нулевого проводника) на подключенную к одной из фаз дорогостоящую нагрузку подается две фазы. После такого сложную бытовую технику можно смело выкидывать – отремонтировать вышедшее из строя электрооборудование будет очень сложно и дорого, а чаще – просто невозможно.
