Виды электромонтажного оборудования
- паяльное оборудование – используется для лужения и пайки металлических деталей, пластика (труб), удаления лакокрасочных покрытий, выворачивания проржавевшего крепежа и многого другого;
- пинцеты и зажимы – подспорье при выполнении любой операции: позволяют зафиксировать обрабатываемую деталь в нужном положении;
- пробники и тестеры напряжения – нужны для поиска скрытой проводки, мест разрыва в цепи и проверки электроприборов при ремонте;
- кабелерезы – с их помощью можно с легкостью перерезать провода сечением до 450 мм2;
- инструмент для снятия изоляции – ножи, кусачки и плоскогубцы, специально рассчитанные на зачистку проводов (диэлектрическое покрытие рукояток позволяет применять их для кабеля, находящегося под напряжением до 1000 В);
- пресс-клещи – оборудование для электромонтажных работ, с помощью которого соединяются провода и опрессовываются их наконечники;
- ключи для электрошкафов – заменяют собой целую связку ключей (от 4 до 8 различных профилей).
Это далеко не полный список инструмента для электромонтажных работ для мастерской или дома, который можно найти в нашем магазине. Ассортимент постоянно обновляется и пополняется новой продукцией и моделями.
Мультиметр
Наиболее надежным прибором для измерений в электрических цепях является мультиметр. Сейчас широко используются цифровые мультиметры. Они позволяют измерить напряжение, силу тока, а также имеют возможность измерения сопротивления цепи и ее прозвонки со звуковым оповещением. Начинающим электрикам лучше приобрести недорогую модель (при выходе из строя не будет жалко). Профессиональные электрики пользуются более серьезными моделями с расширенным функционалом. Наиболее популярными являются различные модификации мультиметра M890 фирмы Mastech.
Помимо цифровых, до сих пор широко применяются аналоговые мультиметры.
Теперь поговорим об электроинструменте, который может понадобиться электромонтажнику.
Инструменты для очистки проводов от изоляции
Для очистки проводов от изоляции используют различные инструменты: электромонтажные ножи или специальные приспособления для снятия изоляции. Ножами, как правило, пользуются профессионалы. Новичкам же использовать ножи (и тем более различные резаки) не рекомендуется, поскольку из-за отсутствия опыта можно легко повредить жилу кабеля (или несколько жил многожильного кабеля), а это снизит надежность всей монтируемой электроустановки. Если же средства не позволяют купить специальный инструмент для снятия изоляции, можно использовать электромонтажный нож с не острым лезвием.
Следом за ним на фото приведен специальный инструмент для снятия изоляции, ассортимент которого сейчас представлен огромным числом моделей различных ценовых категорий. Благодаря такому выбору даже начинающий электромонтажник сможет выбрать доступный и подходящий ему инструмент.
Как выбрать готовый комплект?
Отечественные и зарубежные производители предоставляют огромный выбор готовых комплектов электромонтажных инструментов в разной ценовой категории. Выбрать хороший набор в этом многообразии будет непросто. Выбирать такой комплект следует по нескольким параметрам.
Функции набора под конкретные задачи
Обратите внимание на функции, какой инструмент входит в набор. Если некоторая часть инструментов не понадобится при монтаже или используется нечасто – это повод присмотреться к другим наборам
Из набора нужно извлечь максимум пользы
Из набора нужно извлечь максимум пользы.
Качество инструмента
Когда выбор сделан, следует обратить внимание на качество инструмента: стальные элементы должны быть крепкими на вид, подвижные соединения не должны болтаться, приветствуются качественные антистатические материалы изоляции. На рукоятках не должно быть заусенцев. Качественная продукция изготавливается из высокопрочных материалов: молибденовой стали или хромованадиевых сплавов
Изучите инструкцию к набору. Обычно в ней указываются материалы изготовления
Качественная продукция изготавливается из высокопрочных материалов: молибденовой стали или хромованадиевых сплавов. Изучите инструкцию к набору. Обычно в ней указываются материалы изготовления.
Упаковка/транспортировка набора во время его эксплуатации. Набор может быть упакован в удобный чемодан, матерчатую упаковку с карманами, сумку или кожаный пенал. Этот фактор не стоит недооценивать, следует задуматься об удобстве транспортировки. Чемодан, кейс или ящик прослужит дольше, чем упаковка из материи. Хорошо, если набор упакован качественно, удобно и рационально. С таким набором удобно и приятно работать.
Ценовой диапазон. Дорогой набор не всегда является качественным
Следует обратить внимание на соотношение цены и качества. Набор может оказаться не оправданно дорогим или, наоборот. Обратите внимание на фирму-производителя
Не стоит переплачивать за бренд, если бюджет не позволяет этого
Обратите внимание на фирму-производителя. Не стоит переплачивать за бренд, если бюджет не позволяет этого
Измерительные приборы
Важным является и наличие измерительных приборов. Появление мультиметров значительно облегчило жизнь электрикам.
Достаточно иметь только этот прибор, чтобы произвести все необходимые замеры. Вот только выполнить все замеры можно лишь путем подключения мультиметра к зачищенным проводам, что не всегда удобно.
Замерить силу тока без надобности в разрыве проводки для подключения позволяют токоизмерительные клещи.
Достаточно поместить провод в клещи, чтобы этот прибор показал силу тока. Исходя из этого, выходит, что оба этих прибора электрику нужны.
Встречаются и комбинированные приборы, включающие в себя и мультиметр и токоизмерительные клещи.

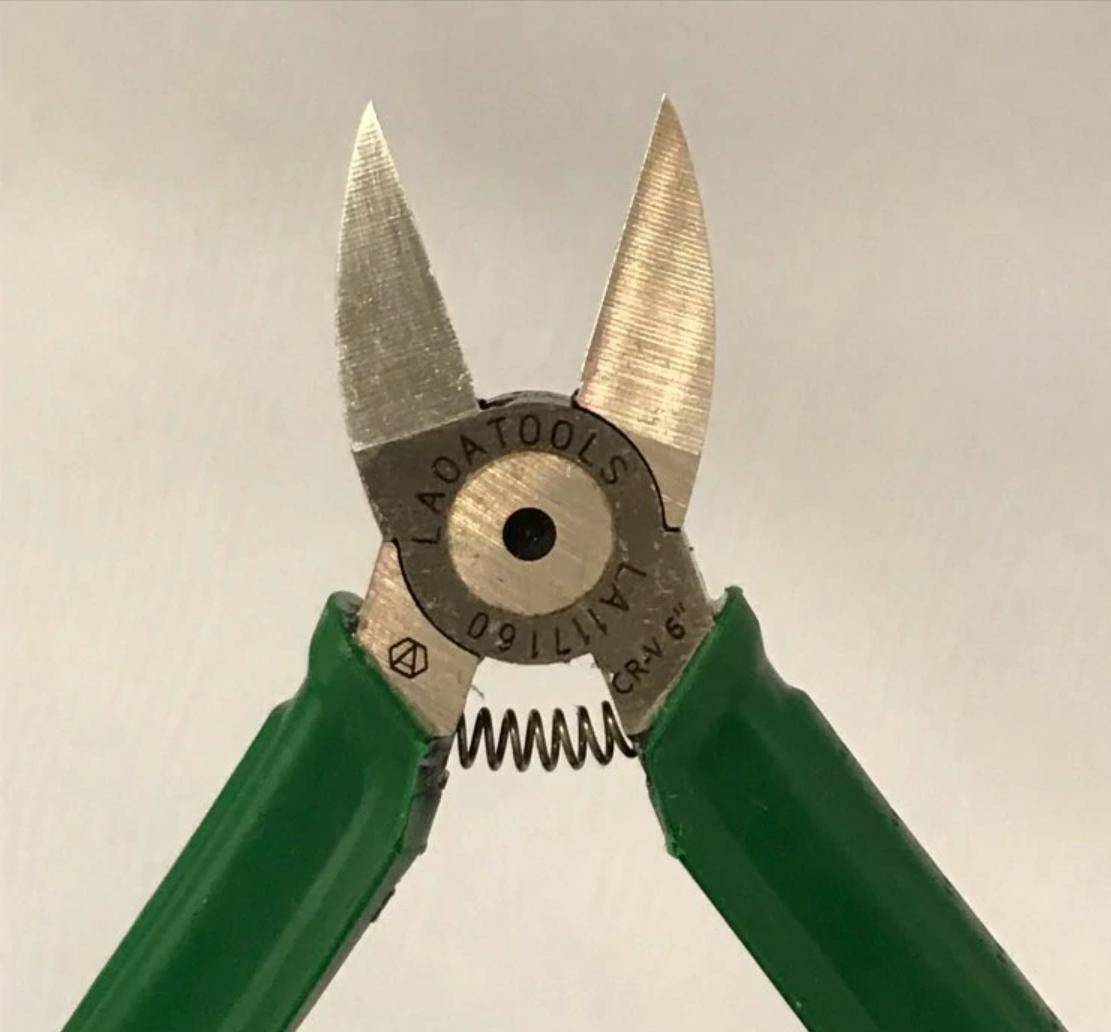

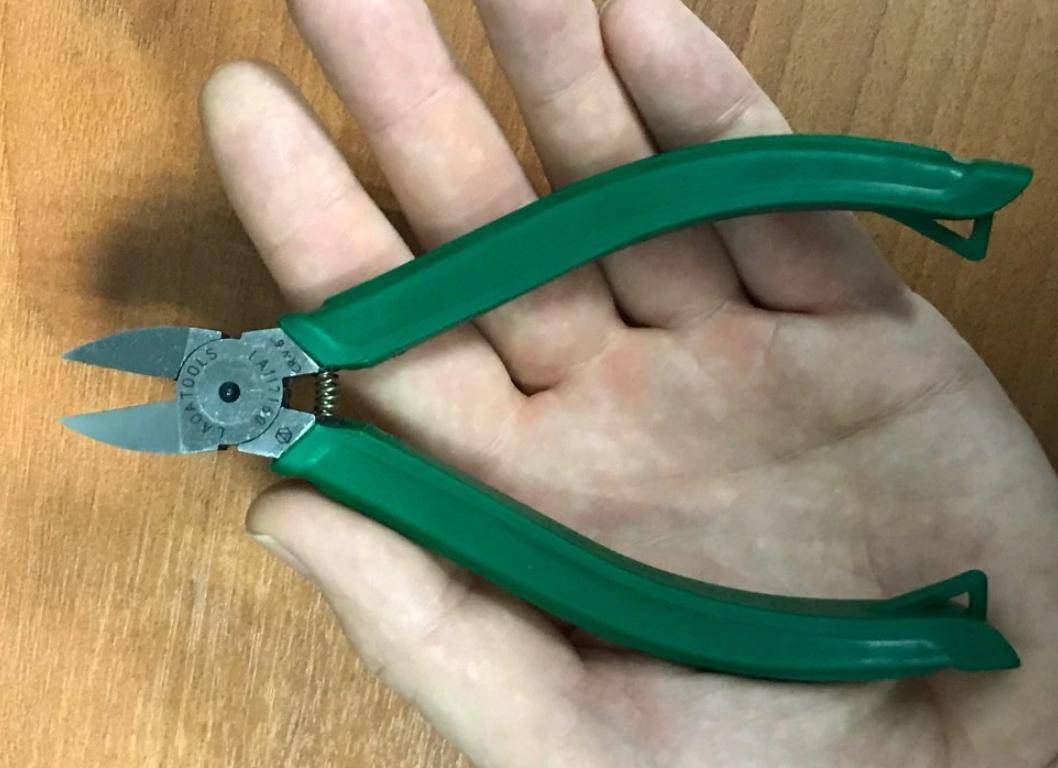

Качественные кусачки для проводов
Такая простая вещь, как кусачки, тоже важна. С этой штуковиной можно очень аккуратно перерезать мягкие металлы или пластик, но для твёрдых материалов, как железо или сталь, они не подойдут. Ход мягкий, лезвия острые, бокорезы мощные и никакого люфта.
Ручки хорошо прорезинены, так что за изоляцию опасаться не стоит, как и за то, что резина начнёт со временем отваливаться – закреплена она хорошо, так что прослужит долго.
Есть выбор из трёх вариантов по размеру: 5, 5.5 и 6 дюймов. Кусачки довольно маленькие, в большинстве случаев предпочтителен последний вариант. Стоят от 434 до 494 рублей в зависимости от размера.
Инструмент, необходимый для монтажных работ
Перейдем к инструменту, который понадобиться электрику для прокладки и монтажа электрических цепей. Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.
Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.
Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные инструменты на аккумуляторах.
Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.
Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.
Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.
Молоток и вовсе универсальный инструмент, который нужен не только электрикам. И при выполнении монтажа проводки ему работы найдется достаточно. Также при монтаже электрику может понадобиться самый разнообразный инструмент.
К примеру, внутренние перегородки здания выполнены из дерева, то для проделывания отверстий понадобиться дрель с разными сверлами, а для штробов – стамески. В некоторых случаях могут пригодится сабельные пилы.
Шуруповерт
Самым популярным инструментом у электриков в этой категории, пожалуй, шуруповёрт. При выполнении работ по креплению кабель-каналов, закручиванию шурупов и т. д. Обычно шуруповёрты имеют свой кейс, но если такового нет, то есть варианты, у которых размеры невелики (отвёртка-шуруповёрт) и они легко войдут в набор.
Дрель с разными насадками и сверлами
Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.
Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.
УШМ — или болгарка
УШМ — углошлифовальная машинка, или болгарка, способна выполнять разные функции: распиливать кирпич, камень, металл, шлифовать поверхности.
Штроборез
Для выполнения штробов в стенах профессионалы используют штроборез. Начинающим мастерам купить такой инструмент окажется не под силу из-за его высокой цены. Вместо него они часто используют угловую шлифовальную машинку (болгарку) со специальным диском. Однако, в отличие от штробореза, при работе болгаркой гораздо сложнее контролировать глубину резания, также отсутствует возможность отвода образующейся пыли.
Наличие этой группы инструментов совсем не относится к обязательным, но значительно ускоряет самую неприятную работу — устройство штроб. Для этого подойдут самые разные инструменты с пильными дисками, но традиционно используется два: перфоратор с насадкой-лопаткой и штроборез. Перфоратор, вообще, вещь полезная и относительно недорогая, потому у многих он имеется. Вот с его помощью и можно относительно быстро проделывать канавки в стенах под укладку проводов — штробы.
Перфоратор — из разряда инструментов, которые облегчают жизнь электрика. К перфоратору необходимо иметь ряд насадок облегчающих и ускоряющих работу, таких как: коронки для установки розеток и выключателей, набор победитовых свёрл, буры для сверления стен.
Профессионалы имеют в арсенале штроборез. Это специализированный инструмент с двумя параллельными пильными дисками, которые выставляются на нужное расстояние, задавая ширину и глубину штробы. Эти устройства подключаются к промышленному пылесосу, так что при работе пыли летит минимум. Но ценник на эту технику высокий и просто для домашнего пользования покупать недешёвое узкоспециальное оборудование вряд ли кто будет.
Это, пожалуй, весь инструмент необходимый электрику для домашнего применения. Будет полезны ещё многие инструменты, например, степлер, чтобы быстро фиксировать провода и т. д. Но основной перечень мы назвали.
Требования к электроинструменту
- Главными требованиями к инструменту, является его исправность и соответствие функциональному назначению, наличие электроизолированных рукояток, удобство пользования и соответствие размерам применяемого оборудования.
- К монтажному инструменту предъявляются следующие требования: кувалды и молотки должны иметь слегка выпуклую, несбитую поверхность бойка, без заусенцев и забоин. Они должны быть хорошо насажены на рукоятки; рукоятки кувалд и молотков должны быть изготовлены из твердых и упругих пород дерева, без сучков и трещин, с гладкой поверхностью, без бугорков и неровностей; губки клещей для держания ручных зубил и косяков должны иметь размер, соответствующий сечению зубила и косяка; зубила и клинья должны иметь правильные и не сбитые затылки, так как при ударах кувалды сбитые заусенцы зубил и косяков, отлетая, травмируют лицо и руки рабочего; губки гаечных ключей должны всегда иметь параллельные грани и не иметь заусенцев; ломики и оправки для наводки отверстий должны иметь прямые, не согнутые концы; на бойках оправок не должно быть трещин и заусенцев. Монтажник должен помнить, что неисправность инструмента, даже незначительная, может привести к травме.
- Для обеспечения безопасности корпус переносного электроинструмента должен быть занулен. Штепсельные соединения выполняются таким образом, чтобы фазные выводы нельзя было спутать с зануляющими. Так, в трехфазном штепсельном соединении три фазных вывода расположены рядом, а зануляющий на некотором расстоянии от них. Если электроинструмент однофазный, то зануляющий вывод расположен между рабочими выводами. Зануляющий штырек должен быть длиннее остальных, чтобы включить зануление раньше включения рабочих жил.
- В месте ввода провода в корпус электроинструмента на провод надевают гибкие рукава или манжеты, предохраняющие изоляцию провода от перетирания о край корпуса.
- Напряжение инструмента не должно превышать 380/220 В при использовании его в помещениях без повышенной опасности и 36 В в остальных помещениях или вне их.
- В особо опасных помещениях, а также внутри котлов и резервуаров даже инструмент на 36 В нужно использовать с применением изолирующих защитных средств.
- К работе с электроинструментом допускаются лица, обученные безопасному обращению с ним. Каждый электроинструмент закрепляют за конкретным лицом. При неисправностях нельзя самостоятельно на рабочем месте ремонтировать электроинструмент или его провод и штепсельные соединения; такой ремонт обычно бывает низкого качества.
- Не реже одного раза в месяц надо проверять мегаомметром изоляцию ручного электрифицируемого инструмента, понижающих трансформаторов и преобразовательной частоты, а также отсутствие обрыва заземляющей (зануляющей) жилы в питающем проводе. При каждой выдаче электроинструмент необходимо проверить при помощи специального стенда или прибора (нормо-метра).
Инструменты, приборы, их комплектация ↑
Основными характеристиками всех рабочих инструментов и приборов, входящих в набор электрика, должны быть удобство, качество и безопасность, так как именно от этих параметров зависит и результат выполненной работы, и здоровье человека.
Для проведения электромонтажных работ электрику понадобятся не только стандартные инструменты, но и профессиональные, те, которые в повседневных ситуациях практически не применяются.
Итак, что же входит в этот чемоданчик:
- Кусачки — это специальный инструмент для перерезания проволоки и проводов. Электромонтажные кусачки обязательно должны иметь прорезиненные ручки, поскольку только так можно обезопасить себя от удара током. Возможна замена резины на пластмасс — такой инструмент тоже подходит для работы с проводами.
- Пассатижи — универсальный инструмент не только для электрика, но и для любого строителя. Это приспособление, также как и кусачки, должно иметь изолированные ручки из резины или пластика. Помимо этого профессиональные пассатижи обязательно оснащаются дополнительными функциями. Они могут одновременно играть роль резака для рубки проволоки любого диаметра, бокореза и плоскогубцев.
- Набор отверток — инструменты, предназначенные для завинчивания и отвинчивания шурупов, винтов и других деталей с резьбой, имеющих шлиц на головке. В набор электрика должны входить отвертки самых разных размеров и форм: крестообразные, плоские, усиленные и специальные для проведения высокоточных работ. Последние используются при работе с мелкими шурупами и болтами.
- Набор ключей — комплект шарнирных, гаечных и комбинированных ключей для проведения разнообразных работ по монтажу электрических сетей. Причем чем больше количество этих инструментов, чем разнообразнее их форма и размеры, тем выше будет производительность работающего.
- Индикаторная отвертка — это специальная отвертка-фазоопределитель, внутри которой находится маленькая лампочка или светодиод. Когда электрик касается жалом отвертки провода, находящегося под напряжением, и одновременно с этим прижимает палец к тонкой металлической пластине, расположенной на ручке инструмента, индикаторная лампочка загорается, давая тем самым понять, что провод опасен для жизни. Если же светодиод не загорелся, то это означает, что в проводе отсутствует напряжение.
- Набор торцевых головок — этот комплект необязательно должен быть в чемоданчике электрика, но все же его наличие желательно, ведь очень часто монтаж электрических сетей проводится в труднодоступных местах. Обычный инструмент в этом случае окажется неэффективным. Важную роль в наборе играет вороток и удлинитель для него из прочной закаленной стали.
- Ключ раздвижной — многоцелевой инструмент, предназначенный для фиксации отдельных элементов электрической цепи. Кроме этого такой ключ является универсальным, поскольку им можно закручивать и откручивать гайки и болты любого размера.
- Комплект для пайки — это набор, в который входят паяльник на подставке, паяльные заготовки из олова и кусочек канифоли.
- Мультиметр — универсальный измерительный прибор, который одновременно может выполнять функцию вольтметра, омметра и амперметра. Используют его для измерения силы тока и для определения мест разрыва электрической цепи. Современные модели мультиметров оснащены цифровым экраном, что обеспечивает максимально точное измерение данных.
Кроме вышеперечисленных инструментов и приборов в набор профессионального монтажника должны входить следующие приспособления:
- ножи разных размеров и форм для удаления изоляционного слоя с проводов и рабочих поверхностей;
- набор напильников для стачивания и зачистки рабочих поверхностей;
- ножовка по металлу, предназначенная для распиливания сверхжестких кабелей и металлических элементов;
- комплект пинцетов разного размера для работы с мелкими предметами и для их пайки;
- штангенциркуль, применяемый для определения диаметров проводов и кабелей;
- набор измерительных приборов: линейка, рулетка;
- ножницы ручками, покрытыми резиной или пластмассой для обрезки излишков рабочих частей;
- зубило, молоток, налобный фонарь

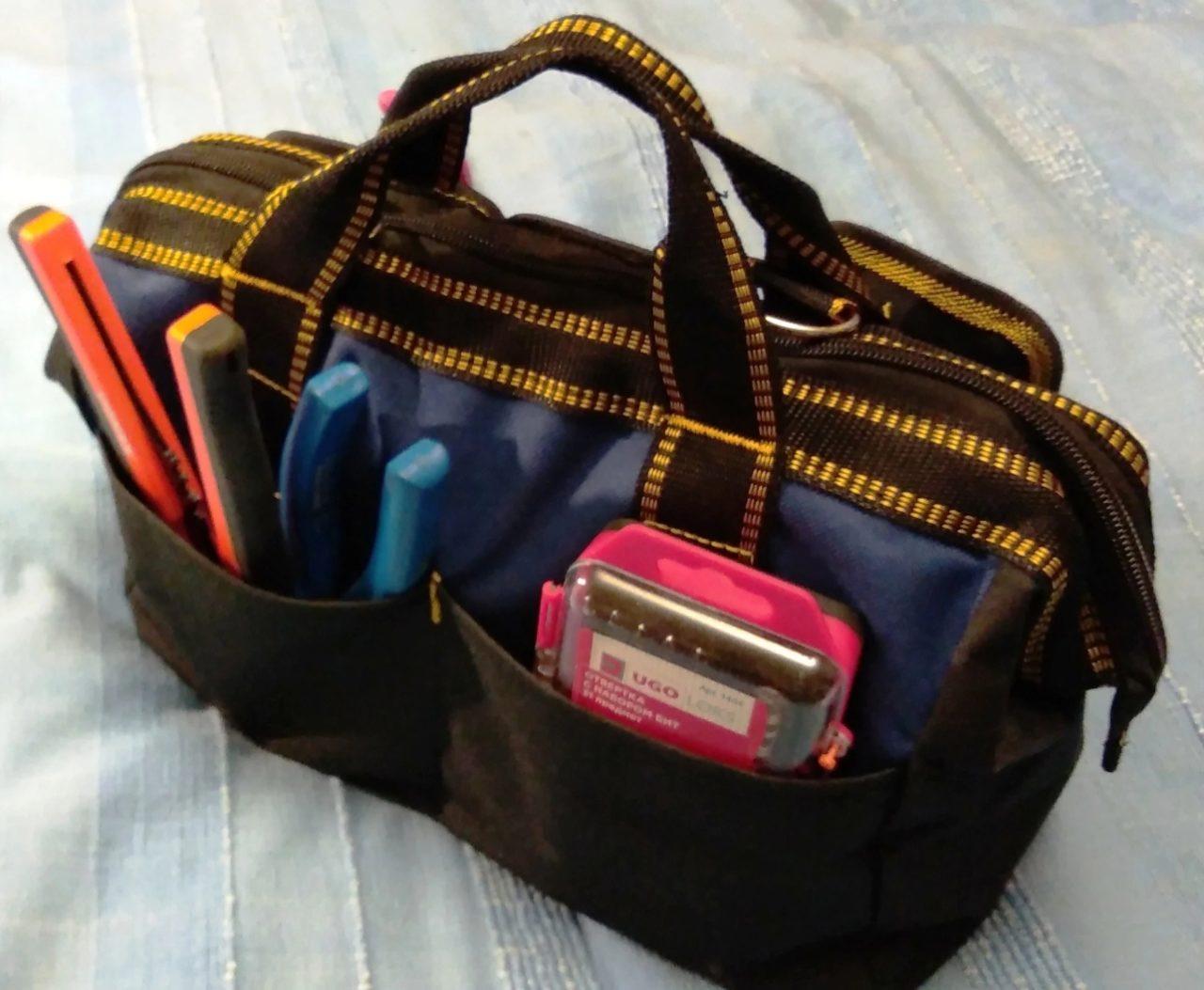

Сумка для инструментов AIRAJ
Без способной вместить все инструменты сумки просто никуда, и эта штуковина от AIRAJ отлично справляется со своей главной обязанностью – весь арсенал электрика свободно помещается в её многочисленных карманах и отделениях. Особенно мне нравится большой выбор: а зависимости от того, насколько велик ваш арсенал инструментов, можно взять сумку на 13, 15, 17 дюймов – и так далее с шагом в 2 дюйма вплоть до 23.
Сумки прочные, из водонепроницаемой, устойчивой к износу и царапинам ткани. Подошва пластиковая и прочная. Самая маленькая сумка стоит 732 рублей, самая большая – 2 199, и за такие скромные деньги их точно стоит посоветовать.
Измерительные и индикаторные приборы
Без этих приборов ремонт и монтаж электрических цепей не возможен, существуют различные виды инструментов.
Индикаторные отвертки
Самый простой и часто используемый прибор, производители делают много моделей, в большинстве своем они выполняют чисто индикаторные функции.
Индикаторные отвертки разных видов
По характеристикам длины Ø и устройству обычные отвертки мало отличаются
Технические характеристики обычной индикаторной отвертки
Тип отвертки | Индикаторная с неоновой подсветкой |
| Форма наконечника | плоская |
| Длина стержня | 65 мм |
| Материал рукоятки | прозрачный пластик |
| Общая длина | 150 мм |
Некоторые современные модели не только определяют наличие или отсутствие фазы в сети, но и измеряют величину напряжения.
- Обычные индикаторные отвертки с неоновыми лампочками, показывают только наличие фазы в проводах;
- Индикаторные отвертки с автономным источником питания и светодиодным индикатором, более многофункциональны. Ими можно прозванивать целостность проводов, выявлять маршруты прокладки срытой проводки под слоем в 1-2см, определять места обрыва;
- Индикаторные отвертки с жидкокристаллическим дисплеем, выполняют все операции предыдущих моделей и измеряют величину напряжения, показания выводится в цифровом виде на малогабаритный монитор.
Мультиметры
Разновидности цифровых мультиметров
Это универсальные многофункциональные приборы, позволяющие делать прозвонку измерения целого ряда параметров:
- Измерение, постоянного и переменного тока;
- Постоянного и переменного напряжения;
- Сопротивления;
- Частоты, температуры, проверки р – n переходов на радиодеталях, транзисторах, тиристорах и многие другие операции.
Сравнительная таблица характеристик мультиместров производства Hindar
|
Токоизмерительные клещи для бесконтактного измерения токов
Одним из востребованных приборов профессиональными электриками являются токоизмерительные клещи, совмещают в себе все функции мультиметра. Главное достоинство, возможность измерять ток бесконтактным методом без прерывания цепи для последовательного подключения измерительного прибора.
Для определения диаметра проводов с последующим расчетом сечения используют микрометры или штангенциркули. Особенно популярен штангенциркуль с цифровым отображением показаний.
Комплектация
В состав входят сотни компонентов нескольких десятков видов. Если вы захотите собрать всё необходимое самостоятельно, вам понадобится не один день и поход в десяток магазинов. Мы упростили задачу, собрав все компоненты в этой коробке:
- 10× Резистор (470 Ом)
- 10× Резистор (1 кОм)
- 10× Резистор (2,2 кОм)
- 1× Резистор (4,7 кОм)
- 1× Резистор (10 кОм)
- 1× Резистор (100 кОм)
- 1× Резистор (220 кОм)
- 1× Резистор (1 МОм)
- 2× Переменный резистор (потенциометр) 16 мм (1 кОм)
- 1× Переменный резистор (потенциометр) 16 мм (500 кОм)
- 10× Конденсатор керамический (10 нФ)
- 10× Конденсатор керамический (100 нФ)
- 10× Конденсатор электролитический (1 мкФ)
- 10× Конденсатор электролитический (3,3 мкФ)
- 10× Конденсатор электролитический (33 мкФ)
- 10× Конденсатор электролитический (10 мкФ)
- 10× Конденсатор электролитический (100 мкФ)
- 10× Конденсатор электролитический (220 мкФ)
- 1× Конденсатор электролитический (1000 мкФ)
- 4× Кнопка тактовая
- 5× Предохранители стеклянные
- 8× Светодиод 5 мм (Красный)
- 4× Светодиод 5 мм (Жёлтый)
- 10× Транзисторы 2N2222
- 1× Динамик HSP3040A
- 2× Реле (12 В)
- 2× Тумблер
- 5× Провода с крокодилами
- 1× Соединительные провода «папа-папа»
- 1× Разъём для батарейки Крона
- 1× Батарейный отсек 1 AA
- 1× Breadboard
- 1× Импульсный блок питания (500 мА)
Мультиметр или тестер
Есть два вида электроизмерительных приборов бытового назначения — тестеры и мультиметры
В тестерах результаты измерений надо высчитывать по соответствующей шкале и отклонению стрелки, принимая во внимание делитель/множитель, который выставлен на момент измерений на переключателе. В общем, надо быть внимательным
Потому, наверное, у электриков чаще встречаются мультиметры, которые на цифровом дисплее сразу выдают результат, да ещё с единицами измерения.
Более популярны мултиметры — с ними проще снимать показания
На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так, мультиметры с классом точности 2,5 дают погрешность в 10%
Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало
Так, мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало.
Если говорить о более точных измерениях, такие отклонения недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно. Есть приборы с классом 5 и выше, но их стоимость высока.
Набор расходников и прочих принадлежностей
- Карандаш, маркер. В монтажных работах регулярно размечаются длины кабелей, монтажные отверстия, места монтажа освещения. Для отметок на любых поверхностях подойдет обыкновенный маркер. Если метку желательно удалить после завершения работ, то следует пользоваться обыкновенным карандашом.
- Термоусадки, дюбеля, саморезы, гильзы, наконечники и т.п. Для электромонтажа необходимо иметь ремонтные изоляционные материалы, термоусадочные трубки, опресовываемые наконечники, соединительные гильзы, монтажные шурупы.
Такой обширный ассортимент инструмента необходимо хранить в строгом порядке, иначе работать будет просто невозможно. Больше времени станет уходить на поиск необходимого инструмента, чем на саму работу.
Чтобы этого не случилось, были созданы органайзеры и инструментальные ящики:
- Инструментальные ящики. Лидером по производству инструментальных боксов является компания Stanley. Продукция этого производителя отличается высокой прочностью, продуманностью размеров и удобством использования. Петли и замки инструментальных ящиков Stanley выдерживают интенсивное использование многие годы.
- Органайзеры электрика. Поясные органайзеры призваны разгрузить руки монтажника. От их удобства и функциональности зависит и физическое и психологическое состояние работника. Хорошим выбором станет сумка ЗУБР 38640.
Кроме того многие фирмы выпускают комбинированные, многофункциональные наборы для электрика с самым разнообразным функционалом:
- Первым, достойным внимания является набор Cableexpert TK-ELEC. Очень сбалансированный набор инструментов. В основном это инструмент для качественного электромонтажа. Однако в наборе отсутствуют слесарные инструменты, что не дает однозначно выбрать его.
- Набор Jensen JTK-67C. В этот набор входит 98 предметов. Здесь имеются все описанные ранее признаки хорошего набора, но он тоже не лишен недостатков. Самый главный из них – это цена. Примерная цена составляет 90000 рублей.
