Кабель для обогрева водопроводной трубы: конструкция и функции
На протяжении длительного времени для обогрева канализации и водопровода используют специальные провода. Кабель для обогрева – это обычный провод с регулировкой электрического сопротивления, которую используют для контроля нагревания кабеля.
Например, можно использовать обогрев водопровода в таком варианте
Применяют его на открытых участках труб, чтобы избежать образования ледяной пробки. Когда температура воздуха падает ниже минус 5 градусов Цельсия, провод необходимо подключить.
В продаже можно найти саморегулирующийся вариант с универсальной розеткой
Состав системы подогрева
Такие системы включают в себя не только сам кабель, который регулирует температуру воды, но и следующие элементы:
- система запуска, которую обычно помещают в шкаф управления;
- ленты из алюминия для изоляции;
- теплоизоляция водопровода;
- сам провод;
- прибор для регулировки температуры.
Пример комплектации
Полная комплектация может варьироваться в зависимости от технических характеристик системы. Например, если подогрев трубы водопровода от замерзания состоит из двухжильной саморегулирующейся системы, то дополнительного регулятора не требуется. Подключается такое приспособление к системе с помощью специального соединительного элемента, который автоматически регулирует уровень тепла.
Преимущества системы обогрева труб
Систему подогрева труб используют потому, что она имеет ряд преимуществ:
- не замерзает вода;
- всегда поддерживается необходимая температура жидкости;
- не будет возникать застоя более плотных жидкостей, например, масла;
- не происходит кристаллизации твердых веществ;
- не остывает горячая вода, пока течет по водопроводу;
- не допускается загустения;
- поток жидкости постоянен и непрерывен;
- нет надобности глубоко располагать трубы под слоем почвы;
- не требуется замена и ремонт водопровода после холодов.
Один из вариантов системы отопления трубы в разрезе
Подключение
Подключение осуществляют в таком порядке:
- конец кабеля освобождают от изоляции на длину в 3 см;
- подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
- если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
- зачищают концы жил провода, используемого для подключения к сети;
- путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).
Остается подключить нагреватель к распредщитку.
Теплоизоляция водопровода
Обогрев водопроводных труб с помощью кабеля имеет смысл только в том случае, если трубы затем будут теплоизолированы.
Фольгированные полуцилиндры для изоляции труб
— Используются специальные материалы в виде полуцилиндров или разъемных цилиндров из минеральной ваты, полистирола, пенополиуретана или каучука, других традиционных теплоизоляционных материалов с высоким термическим сопротивлением.
— Рекомендуется устанавливать теплоизоляционные элементы сразу после прокладки кабеля, чтобы снизить риск случайного повреждения. Перед монтажом всегда убедитесь, что изоляционный материал полностью сухой, так как наличие влаги значительно снижает его эффективность.
Изоляционные элементы из пенопласта
— Монтаж теплоизоляции выполняется с максимальной осторожностью, чтобы не повредить поверхность греющего кабеля и не сместить его правильное положение на трубе. Все детали должны быть закреплены на месте и между собой указанным для них способом
Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой).
— В строительной практике принято использовать следующую толщину изоляции для обогреваемых участков водопроводных труб:
— После завершения монтажа цилиндрических теплоизоляционных элементов убедитесь, что они хорошо защищены от проникновения.
После завершения изоляционных работ нагревательный кабель, можно подключить к сети и провести пробный запуск. Если установлена система терморегуляции, она настраивается для поддержания температуры в трубе на уровне 3 — 5 ºC.
Грамотно спланированный и качественно выполненный монтаж кабеля для обогрева труб, должен на долгое время избавить от возможного замерзания труб.
Использование минеральной ваты нежелательно для изоляции трубопроводов. При намокании, теряет свои изоляционные свойства. Очень сложно обеспечить отсутствие влаги вокруг трубопровода, поэтому лучше не брать эту изоляцию.
Если будете закапывать трубу, вам нужна жесткая теплоизоляция.
Другой материал — вспененный полистирол, сформированный в виде фрагментов труб разного диаметра. Этот тип изоляции часто называют «скорлупа». Он обладает хорошими теплоизоляционными свойствами, не боится воды и может выдерживать определенные нагрузки (в зависимости от плотности).
Разновидности нагревательных проводов
Правильно выбранная система обогрева водопровода — это гарантия долговременной защиты от замерзания любого типа трубопровода. Поэтому, прежде чем остановить свой выбор на каком-нибудь варианте, нужно подробнее рассмотреть ассортимент, предлагаемый в магазинах.
Имеющиеся в продаже кабельные изделия делятся на 2 вида в зависимости от типа монтажа – предназначенные, для расположения, внутри и снаружи трубы.
Вариант размещения электро-кабеля внутри трубы, в свою очередь, делится на 2 типа в зависимости от предназначения водопровода:
— пищевой
— для бытового использования и других задач.
В первом случае кабель покрывается пищевым полимером, который не влияет на состав и качество воды, полиолефином, фторполимером.
Требования к оболочке кабеля для систем канализации и бытового водоснабжения не такие жесткие.
Провод, изготовленный из материалов, не предназначенных для прямого контакта с питьевой водой, не должен быть помещен в трубу с питьевой водой. Такое решение чревато проблемами со здоровьем
Не удивляйтесь, но экранированный, безопасный для питьевой воды, будет стоить дороже.
В пищевых, оболочка не выделяет токсичных веществ при контакте с водой, что обеспечивает безопасность при использовании воды в пищу.
Во втором случае нет жестких требований к типу покрытия, но такая система не может быть использована для обогрева пищевых труб. Еще одно различие между кабелями заключается в принципе их работы.
Все варианты греющих кабелей, доступные пользователю, делятся на две основные группы:
— Резистивный;
— Саморегулирующийся.
В первом случае речь идет о кабеле с одной или двумя жилами. Как правило, производитель сразу выпускает готовую к монтажу систему, которая поставляется определенной длины. Кабель часто оснащен вилкой для подключения к электросети. Резистивная система также включает в себя термостат и датчик температуры.
А при использовании саморегулирующегося продукта нет необходимости в дополнительных датчиках и регуляторах. За уровень нагрева в нем отвечает полупроводниковая плата, которая может автоматически включать и выключать систему при достижении определенных температур.
Монтаж наружного нагревательного шнура, рекомендации
При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.
В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.
Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.
При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.
Советы по монтажу и обслуживанию
Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.
В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.
Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.
Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.
Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.
Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.
Монтаж греющего кабеля для водопровода: метод утепления снаружи
Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.
Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе
Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.
Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:
- Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
- Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
- Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
- На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
- Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
- Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.
Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии
Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.
Инструктаж по подключению обогрева
В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.
Инструкция по монтажу греющего кабеля в полно экранном режиме
Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.
Подготовительные работы
Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.
- соединительные гильзы;
- плоскогубцы;
- рулетка;
- кримпер;
- строительный фен;
- монтажные нож и скотч;
- кусачки;
- термоусадочные трубки.
После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.
Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.
Крепление кабельной системы
Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.
Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.
В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.
Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.
Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.
Крепление защитного кожуха
После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.
Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.
Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.
Подключение к питающей сети
Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее. Схема с УЗО Схема с УЗО 2 Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.
Проверка и запуск в работу
Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.
Какие типы существуют
Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.
Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.
Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.
Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.
Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.
Если у вас водопроводная труба небольшого диаметра — следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.
Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.
Основные маркировки
10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений
SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель
15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра
До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.
В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.
Маркировка
Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).
Разновидности нагревательного кабеля
Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.
Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).
Тип #1 – резистивный
Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.
В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента
При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад
Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения
Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.
Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы
Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.
Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.
Но есть и недостатки:
- высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
- фиксированная длина – нельзя ни увеличивать, ни укорачивать;
- невозможность замены перегоревшего участка – менять придется полностью;
- отсутствие регулировки мощности – она всегда одинаковая по всей длине.
Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.
Тип #2 – саморегулируемый
Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.
Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются
В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.
Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.
Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)
Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.
Конструкция
Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:
- Проводник из металла
- Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
- внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
- Все проводники покрыты экраном из медной сетки.
- Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.
Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.
Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.
Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.
Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.
Греющий кабель для установки внутри трубы имеет следующие преимущества:
- Надежная работа
- Высокая безопасность.
- Нагревательный кабель можно использовать как в помещении, так и на улице
- Простота установки и эксплуатации.
- Возможность экономии энергии за счет автоматизации
Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.
Полезные советы касательно монтажных работ
Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:
Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель
Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание
Для обогрева потребуется разное количество тепла на разных участках Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным; Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание. Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля; Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена; В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока
Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника; Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы; Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С
Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов; При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой
Только в таком случае он будет считывать корректные показания
Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля; Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена; В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника; Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы; Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С
Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов; При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой
Только в таком случае он будет считывать корректные показания.

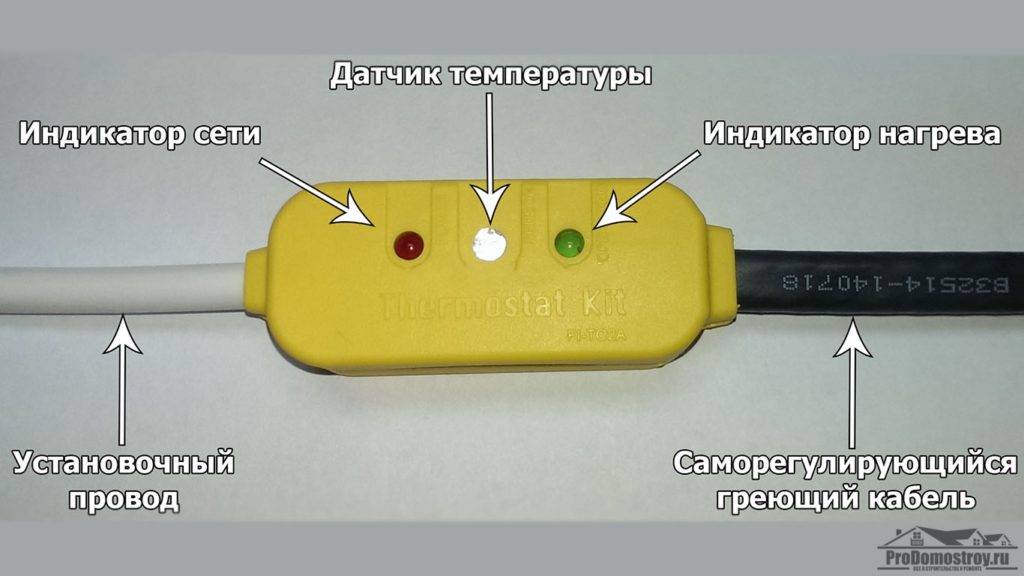

Датчик температуры для саморегулирующегося греющего кабеля
Как подключить кабель?
- В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
- Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
- С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
- Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
- С помощью термоустойчивой ленты изолируют места соединения.
- Потом используют трубу, шире по размеру, которой закрывают соединение.
