Технические характеристики силового кабеля ВВГ

Кабель ВВГ: область применения

При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц).

Трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

• Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
• Температурный режим эксплуатации — от -50°C до 50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
• Изгибать можно с ограничениями:
  • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
  • с многожильными — 7,5 радиусов (за счет большей гибкости).

    Есть плоские варианты (двух и трехжильные)

• Допустимая температура нагрева проводников:
  • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от 160°C до 250°C.
  • при нормальной эксплуатации 70°C$
  • в режиме перегрузки 90°C.
• Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль».

Параметры кабелей ВВГ с жилами разного диаметра

Сечение жил	Длительно допустимы ток
	с двумя основными жилами	с тремя основными жилами	с четырьмя основными жилами
1,5 мм2	24 А	21 А	19 А
2,5 мм2	33 А	28 А	26 А
4 мм2	44 А	37 А	34 А
6 мм	56 А	49 А	45 А
10 мм	76 А	66 А	61 А
16 мм	101 А	87 А	81 А
25 мм	134 А	115 А	107 А
35 мм	208 А	177 А	165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Разновидности кабеля

Кабель ВВГнг-п-LS: структура

Изоляция состоит из поливинилхлорида с высокой огнеустойчивостью. Ее цвет может быть белый, жёлтый, синий, зелёный, красный, малиновый, коричневый, чёрный. Внутри имеется ещё одна экструдированная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км – 167 кг.

Вариант исполнения кабеля ВВГнг-LS по функциональности имеет некоторое преимущество. ВВГнг-LS представляет собой кругложилый провод, заполненный без галогенов, не вулканизированной резиной, что обеспечивает огнеустойчивость. Оболочка состоит из специального не воспламеняющего ПАХ пластиката. Благодаря этим параметрам достигается высокий уровень безопасности.

Где используется кабель ввгнг-ls?

Область применения

Данный проводник используется для электрических устройств переменного и постоянного тока. Может прокладываться в помещении и вне здания. ВВГнг-п-LS часто предназначается для офисов, промышленных объектов, атомных станций.

Продолжительность использования 30 лет, гарантия, как правило, 5 лет. Эти цифры будут достоверными при условии соблюдения правил транспортирования, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагревание до 70 градусов. Значение радиуса изгиба — 10 диаметров для одножильного кабеля, 7,5 для многожильного. Выполнение монтажа допустимо не ниже -15 градусов. Провод ВВГнг(А)-п-LS обладает практически 100% устойчивостью к влажности при температуре менее 35°.

Кабель ВВГнг(А)-LSLTx

Провода ВВГнг(А)-LSLTx предназначены для распространения направленной энергии переменного тока до 1 кв, постоянного напряжения до 1,5 кв. Используется в частных и многоквартирных домах, детсадах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, если температура не более 35°С. Прокладывать кабель можно до -15°С. Значение допустимой температуры эксплуатации до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру в условиях непродолжительного секундного замыкания до 400 градусов, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1.5 на 1 км кабеля 52,7 кг.

https://youtube.com/watch?v=f3fQf1ZE_JI

В состав входит:

• медные токопроводящие жилы,
• экстурбированный изоляционный слой из ПВХ,
• поясная изоляция с повышенной огнеустойчивостью,
• экранированные медные ленты,
• две оцинкованные стальные ленты,
• наружный защитный слой (шланг, оболочка).

Условия прокладки выполняются согласно правилам и нормам монтажа электроустановок.

Особенности кабеля frls

Кабель ВВГнг-FRLS

В названии появляются новые буквы fr, означающие огнестойкость. Провод характеризуется длительной стойкостью к действию открытого огня, время варьирует от 60 до 180 минут.

Огнестойким барьером представлена слюдосодержащая лента. Проводник ВВГнг-FRLS используется для электроснабжения как жилого и так и промышленного помещения. Благодаря материалам, применяемым в изоляции, оболочке кабель обладает высокими противопожарными свойствами, небольшой токсичностью.

Применение ВВГнг-FRLS в общественном месте гарантирует защиту безопасности электрической сети. Возможна групповая прокладка. Кабель устойчив в условиях открытого огня.

Температурный режим эксплуатации от минус 50 до плюс 50, при влажности 98%. Одножильный провод обладает минимальным радиусом до 10 наружных диаметров, а многожильный имеет радиус до 7,5 внешних диаметров. Вес кабеля различный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км – 212 кг, 1х150 в 1 км – 1763 кг.

Провод имеет длительный срок службы до 30 лет.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Расшифровка других типов кабеля ВВГнг

• ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
• ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
• ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
• ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
• кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
• ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
• кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Массогабаритные параметры кабелей ввгнг включают в себя:

• количество жил;
• сечение жил в мм²;
• наружный диаметр;
• масса провода, кг/км. гнги

Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².

Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции

Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Монтаж и подключение провода

1. Монтаж в земле.

2. Установка на коробах и лотках.

Кабели данной разновидности ВВГ имеют высокую стойкость к воздействию ультрафиолетовых лучей, их прокладывают в открытом виде. Расстояние между проводами – 0,1-0,2 м. В случае применения провода с токсичными и опасными жидкостями, их укладка должна быть на расстоянии более 0,25-0,3 м. Число проводов, которое можно установить в лотке зависит от габаритов лотка и кабельного сечения. Крепежи при горизонтальной укладке не нужны, а при вертикальной – необходимы крепежи с интервалом (90-100) см. Такой вид монтажа допускает к установке фланцевые погружающие нагревательные элементы. Они будут полезны для подогрева воды в больших количествах.

3. Монтаж по стенам.

Такой вид установки часто применим в жилых помещениях для прокладки проводов электрических сетей и осветительных систем. Расстояние между проводами не должно быть меньше 2-3 м. Рабочий температурный диапазон (-40 – +40 °С). Уровень температуры воздуха при прокладке, должен составлять не более (-10 – -15) °С.

Что такое силовой кабель?

Еще со школьной скамьи мы должны помнить, что электрический ток, используемый для питания всех без исключения электроприборов и техники, представляет собой упорядоченное движение заряженных частиц (электронов). Подобное явление случается повсеместно, но для использования его при нынешних масштабах необходимо создать определенные условия. В первую очередь это касается выбора формы, конструкции, веса токопроводящей среды, что позволит не только экономично передавать мощность потребителям, но еще и безопасно.

Общепринятой на сегодня является форм-фактор кабеля – многожильного проводника, заключенного в защитную изоляцию с линейным или концентрическим расположением жил. Классификация кабельной продукции происходит по разным критериям, но одним из важнейших является его функциональное предназначение. Если речь идет о необходимости передачи электрического тока промышленной частоты и напряжения, то используют силовые кабеля, например, ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п. В более узком смысле это означает соединение между собой вводного распределительного устройства (ВРУ, ГРЩ) и конечного потребителя (промышленного оборудования, бытовой техники, осветительных приборов и т. д). Характер организации соединения зависит от требуемых условий эксплуатации, веса кабеля и т. п.

Проверка провода при монтаже

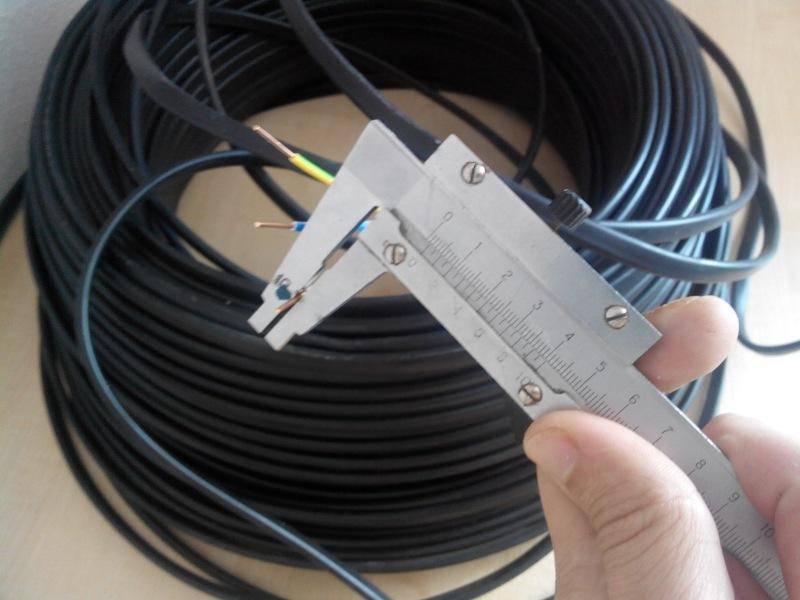

1. Проверка диаметра сечения жилы. Многие производители некачественного товара занижают сечение намеренно. Это приводит к меньшей растрате меди, а также ухудшению токовой проводимости. Измерение размеров жилы выполняется измерительным прибором – штангенциркулем.

Изображение процесса измерения токопроводящей жилы кабеля для подключения розетки при помощи штангенциркуля

2. Проверка провода на замыкание и обрыв.

Контроль замкнутости жил друг с другом. Они не должны прозваниваться.

Изображение принципа подключения рабочих элементов мульметра к разным жилам токопроводящего кабеля

Для нахождения обрыва, проверяются все жилы одинаковых цветов. Если обрыва нет – жилы прозваниваются.

Изображение процесса прозвона одной жилы, аналогичным образом нужно проделать с каждым проводом

3. Проверка кабельной изоляции.

Такой вид проверки необходим для проверки моделей кабеля, которые будут работать в пожароопасных и взрывоопасных помещениях. При тестировании его на воспламеняемость, он не должен гореть. Если шнур загорается – он не годится. При проверке кабель также не должен дымиться и вонять резиной. Все это – факторы ненадежной изоляции.

На данном рисунке представлен результат тестирования кабеля с плохой изоляцией

Область применения

Любой кабель может быть произведен по государственному стандарту качества. Следовательно, область его применения будет ограничена его техническими характеристиками. Это не означает, что область применения ограничивается ТХ. Скорее наоборот, ТХ способствуют сужению сферы использования продукции.

Понятно, что кабеля и провода используются преимущественно при протяжке проводки, но условия этой самой протяжки могут быть разными. Так, например, для бытовой проводки лучше всего подойдет жесткий многопроволочный кабель марки ВВГ или NYM.

Знак качества СССР

ГОСТ на кабеля ВВГ точно и недвусмысленно определяет требования к конструкции проводника, его электрическим параметрам, стойкости к механическим воздействиям и внешним факторам, а также характеристики изоляции и прочих защитных оболочек. Помимо характеристик, документ определяет требования к безопасности, приемке, контролю качества и хранению.

Указание технических условий на упаковке

Обратите внимание! Если приобретать тот же самый кабель ВВГнг, произведенный по ТУ какого-либо завода, то может оказаться, что он недостаточной площади сечения, показывает немного не то сопротивление и т. д., но никто никого не обманул, ведь все эти параметры указаны в ТУ

Вам это будет интересно Высоковольтные ЛЭП

ВВГнг LS

ВВГнг ls – это электропроводный кабель, наружная изоляционная оболочка которого изготовлена из поливинилхлорида с низким коэффициентом пожароопасности. Он предназначен для прокладки электрических сетей переменного тока с напряжением до 1 КВ и частотой 50 Гц.

Кабель ВВГнг ls применяется на объектах с повышенной пожароопасностью. Как правило, это промышленные и производственные здания, атомные электростанции 2, 3 и 4 класса, а также общественные учреждения. Правилами электротехнических установок не рекомендуется монтаж ВВГнг ls в траншеях и земле.

Согласно ТУ 16.К71-310-2001 этот кабель может иметь до 5 жил и следующую конструкцию:

• Одна или несколько силовых жил, каждая из которых состоит из одной или множества медных проволок. Форма – секторная или круглая.
• Изоляционная оболочка и заполнитель из пластиката низкой горючести, имеющего низкий коэффициент газо- и дымовыделения (low smoke – ls в маркировке). Если наружная оболочка используется одновременно и для заполнения промежутков, прокладка заполнителя не производится.
• Скрутка из жильных кабелей, изолированных друг от друга.
• У двухжильного кабеля ВВГнг ls должна быть равная площадь сечения обеих жил. Если кабель включает от 3 до 5 жил, одна из них может иметь меньшую площадь сечения, если это «ноль» или заземление.
• Изоляция жильных проводов тоже изготавливается из низкогорючего ПВХ. Цвета оболочки используются для отличия проводов друг от друга: ноль- голубой, «земля» — желто-зеленый провод.

Технические характеристики ВВГнг ls:

• рабочий температурный диапазон: -50˚C — +50˚C;
• расчетное напряжение тока – 660 В и 1000В;
• относительная влажность в помещении (+35˚С) – до 98%;
• частота тока – 50 Гц;
• температура прокладки кабеля без подогрева: не ниже -15˚C;
• наименьший допустимый радиус сгиба во время монтажа: 7,5 наружных диаметров у многожильного кабеля и 10 – у одножильного.
• максимальная температура токопроводящих жил во время эксплуатации: до +70˚C; в аварийном режиме – до 90˚C; при коротком замыкании — до 160˚C;
• максимальная температура продолжительного воздействия на кабель ВВГнг ls: +400˚C;
• срок эксплуатации – до 30 лет.

Какие бывают ошибки при использовании

Главное правило — любой такой кабель требует бережной транспортировки

Неосторожное обращение с изделиями приводит к появлению повреждений. Достаточно простого контакта внешней оболочки с острыми предметами, чтобы появились первые проблемы

Следует запомнить и другие дополнительные правила:

Следует запомнить и другие дополнительные правила:

1. Запрет на перегиб.
2. Использование только бухт или катушек для хранения и транспортировки. Изолировать их нет необходимости.

В конструкции обязательно должен присутствовать провод защитного заземления. Отсутствие такого элемента может привести к повреждению током.

Запрещается непосредственно соединять друг с другом медные и алюминиевые жилы, в противном случае происходит взаимное окисление.

Обратите внимание

Важно проследить за сечением, чтобы оно соответствовало допустимой нагрузке, согласно спецификации. Иначе защитные слои перегреваются, нарушается изоляция

В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей

Такие требования не допускают нарушений

В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений

Иначе защитные слои перегреваются, нарушается изоляция. В спецификации производители дополнительно указывают минимальное, максимальное напряжение для каждого из кабелей. Такие требования не допускают нарушений.

Описание стандартных условий приводят для ситуации с воздушной прокладкой. Вес кабеля, рабочие температуры тоже учитываются. ВВГ запрещено прокладывать по каналам, которые проходят под землёй. Срок службы составляет от 2 до 10 лет, в зависимости от места прокладки.

Продажа кабелей

Испытание проводов

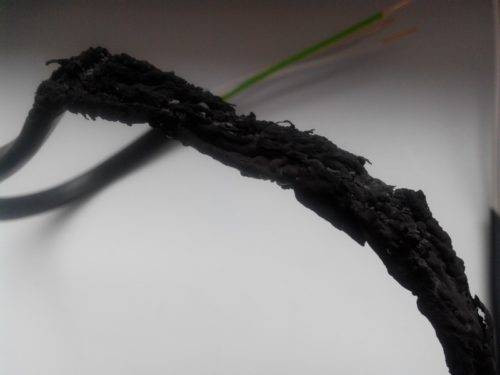

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.
