Конструкция и типы штангенциркулей
Немного истории. Измерительные приборы сделанные из бронзы, предшественники современных штангенциркулей, археологи обнаруживают в раскопках времён древнего Китая. В Европе подобные инструменты появились в начале XVII века, они изготавливались из дерева и не оснащались нониусом, что делало их неточными.
Штангенциркуль знакомого нам вида из металла стал применятся в Англии в конце XVIII столетия, в период промышленной революции, когда потребовались более точные замеры деталей. Он уже имел двигающуюся рамку с нанесённой на неё шкалой, которую придумал математик Педру Нуниш, а затем усовершенствовал Пьер Вернье. По фамилиям этих учёных, подвижную шкалу стали называть нониус и верньер.
По виду шкалы штангенциркули делятся на:
- нониусные
- циферблатные
- цифровые

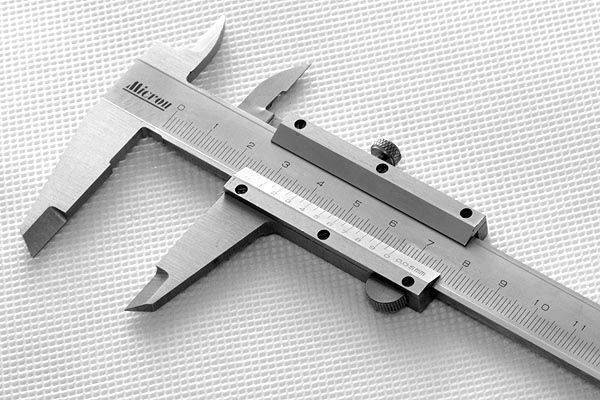

Описание нониусного штангенциркуля

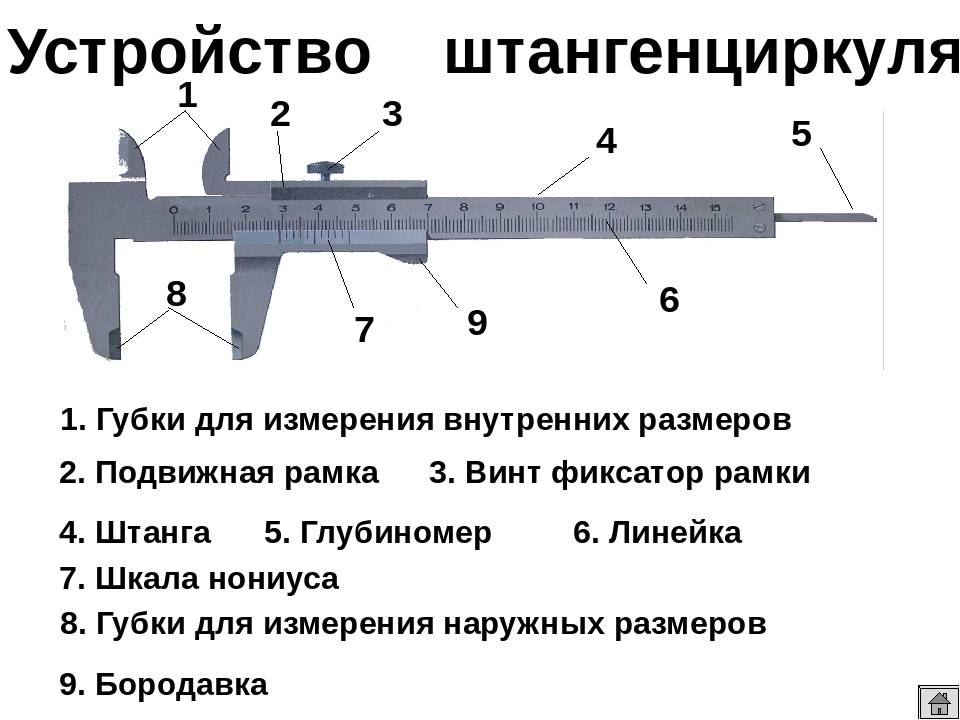

Основные элементы штангенциркуля
Основные детали из которых состоит прибор:
- Главной является штанга с нанесённой на ней шкалой. Отсюда и название.
- Рамка с нониусной шкалой, позволяющая делать отсчёт долей миллиметра.
- Губки для наружных и внутренних замеров.
- Линейка глубиномера.
- Стопорный винт, фиксирующий рамку, в некоторых видах может отсутствовать.
Конструктивно штангенциркуль состоит из двух линеек, наложенных друг на друга. На фото представлен прибор, который позволяет измерять внутренние и наружные размеры деталей, а также глубину отверстий в них. Пределы его измерений 0-125 мм, точность – 0,05 мм, это указано справа от нониусной шкалы.
Штангенциркули различаются по размеру и соответственно пределами: 0 – 150 мм, 0 – 500 мм, 500 – 1600 мм, 800 – 2000 мм и другие. Точность приборов: 0,1 мм, 0,05 мм, 0,02 мм, последние по точности близки к микрометрам.
Некоторые разновидности штангелей имеют вторые шкалы для отсчёта в дюймах. Они располагаются на верхней части штанги и рамки. Также существуют модели, которые позволяют наносить разметку на поверхность заготовки – у них края специально заострены и сделаны из твёрдых материалов.
Циферблатные штангенциркули
Штангенциркуль с циферблатной шкалой
По конструкции циферблатный прибор устроен аналогично нониусному, но на рамке установлена круглая шкала. При считывании показаний целые миллиметры смотрят по левому краю рамки, а доли миллиметра – по разметке на циферблате. Такой штангенциркуль используется когда требуется высокая точность или невозможность применения нониусного.
Диапазон такого прибора 0 – 300 мм, цена деления – 0,01 мм. Он позволяет получить более достоверный результат измерений и сам процесс проще чем при использовании нониусного штангенциркуля.
Недостатком циферблатного штангеля является его большая стоимость и ограниченный диапазон (300 мм). Отсчётное устройство может выйти из строя при неправильном хранении из-за воздействия пыли и грязи.
Цифровые штангенциркули
Штангенциркуль с цифровым экраном
Этот измеритель очень похож на описанные ранее. Результат производимых измерений высвечивается на цифровом экране. Он незаменим, если данные надо получить быстро и с большой достоверностью. Диапазон измерений от 0 до 3000 мм, цена деления некоторых экземпляров 0,01 мм.
На рамке с табло располагаются кнопки включения, установки нуля и переключения показаний в миллиметрах или дюймах. К его достоинствам относится свойство сохранять в памяти итог последних измерений, высокая точность и скорость. Всё это значительно увеличивает производительность и экономит время при проведении большого числа измерений, например при отбраковке изделий. Исполнителю не надо производить отсчёт по циферблату, результат мгновенно высвечивается на экране.
Цифровые штангели отличаются высокой стоимостью по сравнению с рассмотренными ранее с теми же характеристиками. Питание осуществляется от аккумулятора, который требуется по прошествии времени заряжать или менять. Электроника таких приборов подвержена негативному влиянию перепадов температур и влажности.
Что следует знать, прежде чем приступить к использованию штангенциркуля?
Перед тем как начать использовать штангенциркуль, необходимо тщательно изучить его строение. На нем можно различить следующие части:
- Штанга. Это та самая линейка, на которой располагаются деления размером в один миллиметр каждое. Стандартная шкала имеет длину в сто пятьдесят миллиметров или пятнадцать сантиметров. Именно такой размер максимальный может иметь измеряемая деталь. Существуют такие виды штангенциркулей, длина их штанги превышает эту отметку, и является больше пятнадцати сантиметров.
- Рамка подвижная штангенциркуля. При помощи этой рамки можно смело перемещать губки. Подвижная рамка дает возможность сузить или расширить губки данного инструмента до размера измеряемой детали. Благодаря винту специальному рамку подвижную можно закрепить в том месте и положении, которое точно соответствует размеру предмета, которого измеряют.
- Шкала с точными делениями. Благодаря этой шкале можно уточнить и выяснить размер детали, которую измеряют в виде целого и правильного числа.
- Губки внутренние для измерения. Благодаря этим губкам измеряют размер нужной детали внутри. Например, кружки. Губки разводят до стенки кружки, строго только внутри.
- Губки наружные для измерения. При помощи этих губок можно с легкостью измерить предмет снаружи. Их следует сомкнуть так, чтобы правая и левая губки очень плотно соприкасались со стенками предмета, которого следует замерить снаружи.
- Линейка для правильного измерения глубины – глубиномер. Данным приспособление вымеряют глубину отдельного определенного отверстия. Также глубиномер нужен для уточнений размеров разнообразных выступов, которые не получается измерить штангенциркулем.
- Нониус или вспомогательная шкала. Эта шкала располагается снизу относительно основной шкалы. Размер деления нониуса равняется с 1.9 миллиметров каждое. Сама шакала обладает десятью делениями. И поэтому соответственно длина всей вспомогательной шкалы равняется девятнадцати миллиметрам. Такие размеры актуальны только для штангенциркулей определенной серии. С помощью данной вспомогательной шкалы как нониус можно наиболее точно узнать размер того предмета которого измеряют с учетом до 10 части мл.
- Винт, он зажимает подвижную рамку инструмента. Эта часть штангенциркуля дает возможность зафиксировать подвижную рамку, для того чтобы после процесса измерения необходимой детали не потерять все имеющиеся значения.
Для того чтобы правильно измерить штангенциркулем необходимый предмет, его берут в левую руку, инструмент рекомендуется держать в правой руке. Затем внешние губки раздвигают до размера, который требует предмет, разводятся они с помощью нониуса. Так как данная вспомогательная линейка подвижна, она с легкостью может раздвинуть губки до ширины предмета, который необходимо измерить. Губки обязательно должны очень плотно соприкасаться с крайними точками измеряемой детали. После того как размер замерен, необходимо губки тщательно зафиксировать крепежным винтом. После того как это сделано, деталь можно отложить в сторону. Далее смотрят на шкалу с разметками. На ней можно увидеть точную длину самого предмета. На сколько делений (на какое именно число) в правую сторону сместится нониус или вспомогательная линейка, именно столько и будет десятых долей вмещать, размер предмета, которого замерили.
Проверка и регулировка штангенциркулей
Штангенциркули, как и любой измерительный инструмент, могут терять свою точность из-за плохой настройки, механических повреждений и износа.
Прямолинейность инструмента со стороны боковых поверхностей и ребер проверяют изогнутой линейкой на отсутствие зазора.
Между соединяемыми губками штангенциркуля не должно быть зазора, а крайняя левая отметка на нониусной шкале должна строго совпадать с нулевой отметкой на линейной шкале. Падение хомута даже с небольшой высоты может привести к его изгибу относительно стержня.
Проверка прямолинейности инструмента
Даже малейший изгиб создает недопустимый зазор между губками, что приводит к ошибкам измерения. Такие изгибы можно обнаружить, проверив кривым угольником класса точности не менее одной секунды.

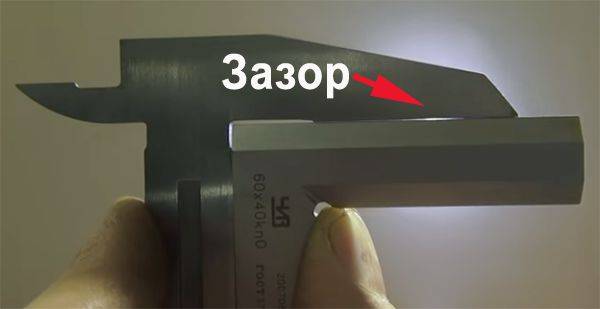

Проверка здоровья губок на свету
Между угольником, прижатым к стержню, и измерительными поверхностями губок не должно быть небольшого зазора, но, как видно на фото, он есть.
Выявленные кривые можно исправить, слегка постукивая в правильном направлении латунным инструментом. После каждого попадания следует проверка квадратиком на свободное место. И так до полного восстановления перпендикулярности губки к планке.
Пространство между уменьшенными губами видно на свету
Когда измерительные губки стянуты вместе, крайняя левая насечка на нониусной шкале должна совпадать с нулем на шкале стержня.
Механически закрепленный нониус позволяет регулировать посредством регулировки. Проверку износа цилиндрических губок в приборах типа ШЦ-2 и ШЦ-3 можно проводить микрометром.
Проверка люфта кулачков по внутренним измерениям в штангенциркуле ШЦ-1 не приведет к объективной оценке, в связи с тем, что эти кулачки могут идти друг за другом.
Их можно проверить, измерив отверстия, которые можно использовать в качестве отверстий в новых подшипниках.
Ограничитель глубины со сплющенными губками должен находиться строго на одном уровне с концом штанги. Точность глубиномера проверяют измерением плоскостности, при которой результат измерения должен быть равен нулю.
С чего начинать эксплуатацию прибора
Для получения точных данных о проведенных измерениях сначала потребуется убедиться в точности и исправности прибора. Для проверки точности используют специальные эталонные образцы, но чтобы узнать с их помощью точность прибора, надо уметь читать по шкале штангенциркуля
Перед использованием глюкометра важно убедиться, что он находится в хорошем состоянии, что позволит получать результаты с низкой погрешностью. Для этого необходимо провести визуальный осмотр губок и чешуи инструмента. Наличие дефектов челюсти недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты
Наличие дефектов челюсти недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты.
Для того чтобы правильно пользоваться средством, необходимо соблюдать следующую последовательность действий:
- Достаньте инструмент из специальной коробки, в которой он должен храниться. Большинство пинцетов поставляются с этими чехлами
- Сплющите губки инструмента, затем найдите между ними зазор. Это свободное пространство должно быть минимальным, что указывает на исправность устройства
- С закрытыми губами следует смотреть на шкалу. Первая метка на подвижной рамке должна точно совпадать с нулевой меткой на неподвижной рамке
- Если эти отметки не совпадают, о точности итоговых данных говорить не приходится. В этом случае можно предположить, что устройство неисправно и нуждается в замене или ремонте
- Обычно, если отметки на шкалах не совпадают, причиной является заедание зажима или грязь, налипшая на губки. Поверхность губок проверяется и очищается, а фиксация зажима ослабляется
- Удалите мусор со шкалы прибора, так как он будет мешать считыванию результатов
Как только выяснилось, что устройство готово к использованию, можно приступать к его использованию. В зависимости от того, что вы хотите измерить, используются соответствующие элементы инструмента:
- Внешние губки для измерения внутреннего диаметра детали
- Внутренний: для измерения внешнего размера детали
- Измеритель глубины зонда — для определения глубины канавки или борозды
Это интересно! Прибор следует использовать только чистыми руками. Если руки в масле и других загрязнениях, то их следует вымыть и только после этого приступать к измерительным манипуляциям.
Когда все готово к работе, можно приступать к измерениям. Далее рассмотрим пошагово, как правильно пользоваться штангенциркулем.
Как работать?
Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.
Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.
Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.
У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.
Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.
Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.
Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.
Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.
Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.
Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.
В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.
Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.
Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.
Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.
Порядок измерений

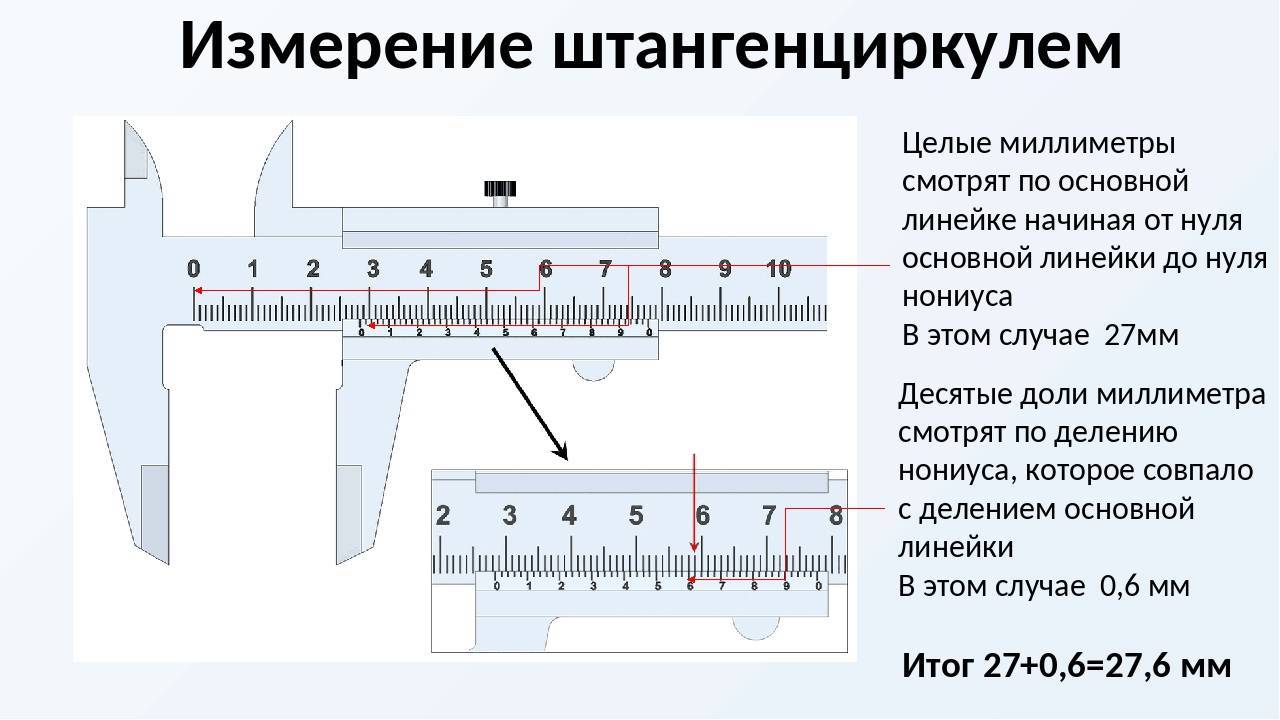

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

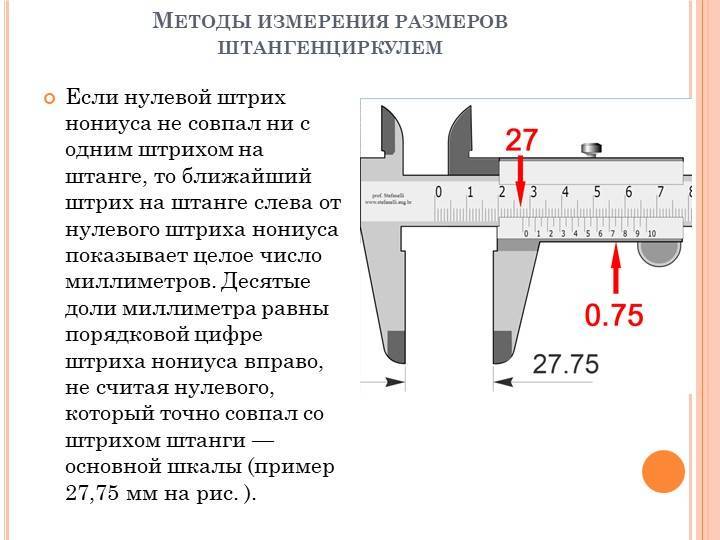

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.
Измерение наружных поверхностей
Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то ее ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.
Измерение наружных поверхностей штангенциркулем
Измерение внутренних поверхностей
Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.
Измерение внтутренних поверхностей штангенциркулем
Определение глубины
Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.
Измерение глубины штангенциркулем
Замер резьбовых соединений
Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей — винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.
Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.
Замер резьбовых соединений штангенциркулем
Разметочный штангенциркуль – как правильно выбрать и особенности применения
Давайте рассмотрим данный инструмент немного детальнее. Разметочные штангенциркули являются более функциональным инструментом. Ведь их можно применять не только для замеров, но и с целью нанесения точной разметки. Также следует особо подчеркнуть, что такие инструменты являются очень точными. Допустимый разброс погрешности у них составляет от 0,02 до 0,1 миллиметра, в зависимости от типа прибора. Понятно, что наиболее точными являются электронные. Однако и механические штангенциркули тоже позволяют делать разметку с высокой точностью.
При этом обязательно нужно понимать, что на точности прибора могут негативно сказаться сразу несколько факторов – износ губок, отсутствие параллельности между ними, повреждения рабочих поверхностей. Поэтому работать с таким инструментом нужно достаточно деликатно, не прилагая чрезмерных усилий, разметочные штангенциркули с твердосплавными губками могут хорошо противостоять механическим нагрузкам. Однако злоупотреблять здесь все-таки не стоит.
Также следует отметить, что разные виды этого инструмента имеют отдельную маркировку. Например, ШЦ-I – это стандартный разметочный штангенциркуль. Здесь губки расположены только с одной стороны. ШЦ-II – боле функциональный тип. У такого инструмента губки есть уже с двух сторон. Обозначение ШЦК обозначает наличие круговой шкалы. С ее помощью гораздо легче считывать результат замера. ШЦЦ – так обозначаются электронные устройства. Это самый простой в работе тип штангенциркуля. Ведь здесь все цифры сразу же выводятся на дисплей. Ну а обозначение ШЦТ означает, что рабочая часть инструмента изготовлена из твердого сплава. Соответственно, их можно подвергать повышенной, по сравнению с обычными, нагрузке.
С маркировкой мы разобрались. Теперь давайте поговорим о том, какие параметры следует учитывать, покупая такой инструмент. Здесь многое зависит от того, в каких целях планируется использовать разметочный штангенциркуль. То есть при выборе обязательно нужно исходить из особенностей будущей работы. Впрочем, здесь вполне можно выделить и ряд общих моментов. Первый и, пожалуй, самый главный фактор – это точность. Ведь без этого нанести корректную разметку просто невозможно. Поэтому сразу же рекомендуется определиться с допустимой погрешностью.
Если нужны очень точные измерения и это приоритет при нанесении разметки, лучше купить электронное устройство. Да, оно самое дорогое. Зато такой штангенциркуль позволяет наносить разметку с точностью до сотой доли миллиметра. В ином случае лучше взять нониусный или циферблатный инструмент. Это, кстати, относится и к ситуациям, когда штангенциркуль планируется задействовать не очень часто. В таком случае просто не имеет смысла покупать очень дорогой инструмент. Для разовой работы, требующей нанесения высокоточной разметки, можно одолжить электронный штангенциркуль у кого-то из знакомых или взять напрокат – сейчас с этим нет никаких проблем.
Еще один важный параметр, на который стоит определять внимание при покупке, – это длина инструмента. Здесь также в первую очередь нужно исходить из специфики будущей работы
Для домашних нужд будет вполне достаточно и самого компактного – 125-миллиметрового инструмента
Если же разметочный штангенциркуль нужен, например, для строительства (такое применение этого инструмента тоже возможно), то здесь уже придется покупать более внушительное в плане габаритов устройство. Сегодня в продаже есть штангенциркули, длина которых достигает 5 метров. С другой стороны, данный инструмент зачастую можно заменить каким-то другим, ведь работать с таким большим штангенциркулем не очень удобно
Для домашних нужд будет вполне достаточно и самого компактного – 125-миллиметрового инструмента. Если же разметочный штангенциркуль нужен, например, для строительства (такое применение этого инструмента тоже возможно), то здесь уже придется покупать более внушительное в плане габаритов устройство. Сегодня в продаже есть штангенциркули, длина которых достигает 5 метров. С другой стороны, данный инструмент зачастую можно заменить каким-то другим, ведь работать с таким большим штангенциркулем не очень удобно.
Как видим, основных факторов, требующих наиболее пристального внимания при покупке, здесь не так уж и много. Поэтому ошибиться здесь довольно сложно. В любом случае вы приобретете полезный инструмент, которому можно найти применение в домашнем хозяйстве. Ну а профессионалы сами прекрасно понимают, что именно им нужно. Соответственно, им такого рода советы просто не нужны.
Как измерить радиус штангенциркулем
Измерение штангенциркулем
При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.
В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка». Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой. В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»
Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм. Длина миллиметровой шкалы — 150 мм.

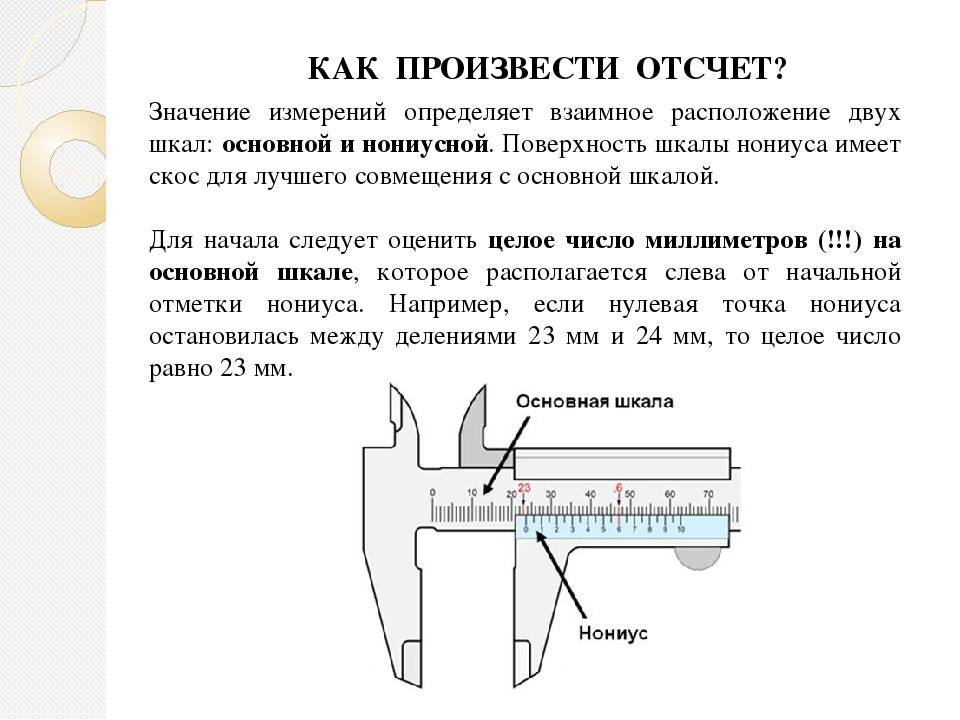

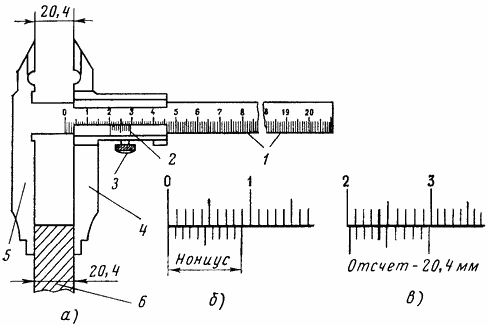

На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

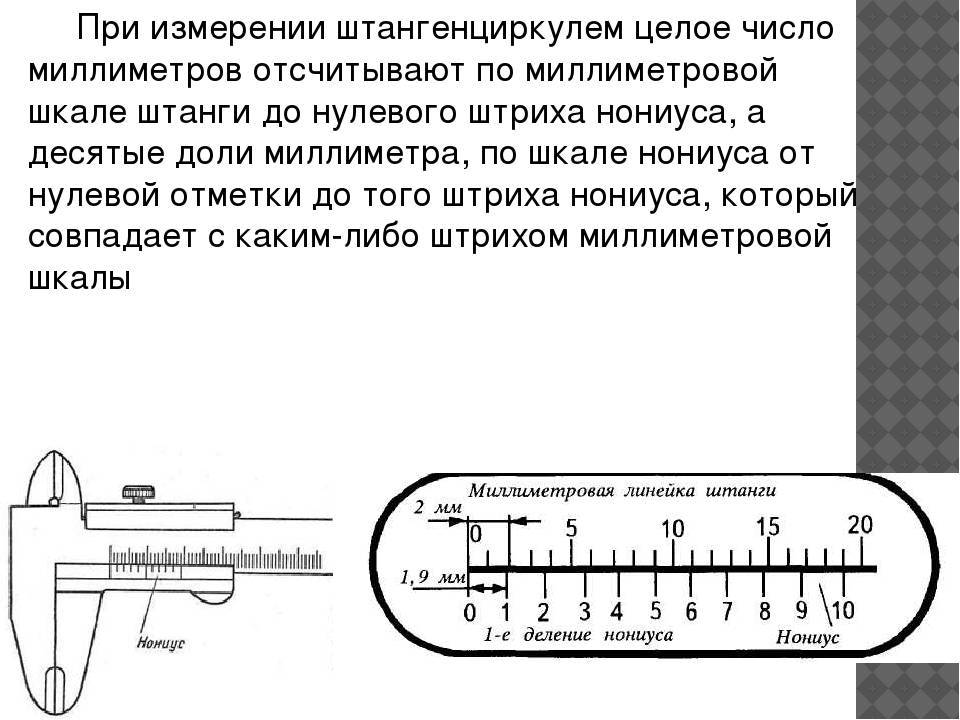

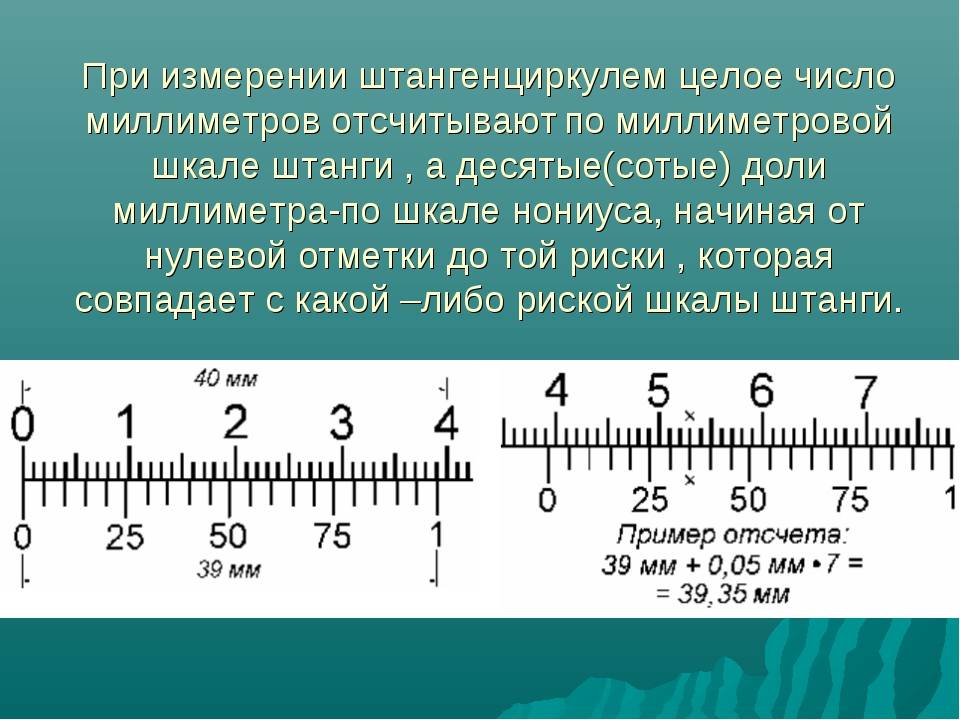

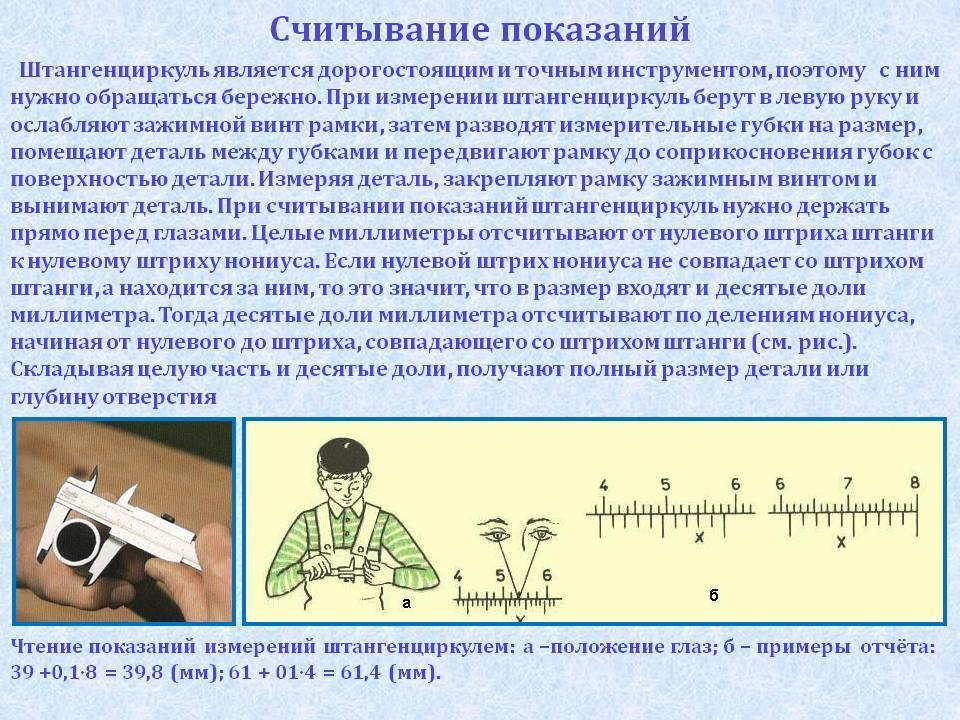

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.
Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.

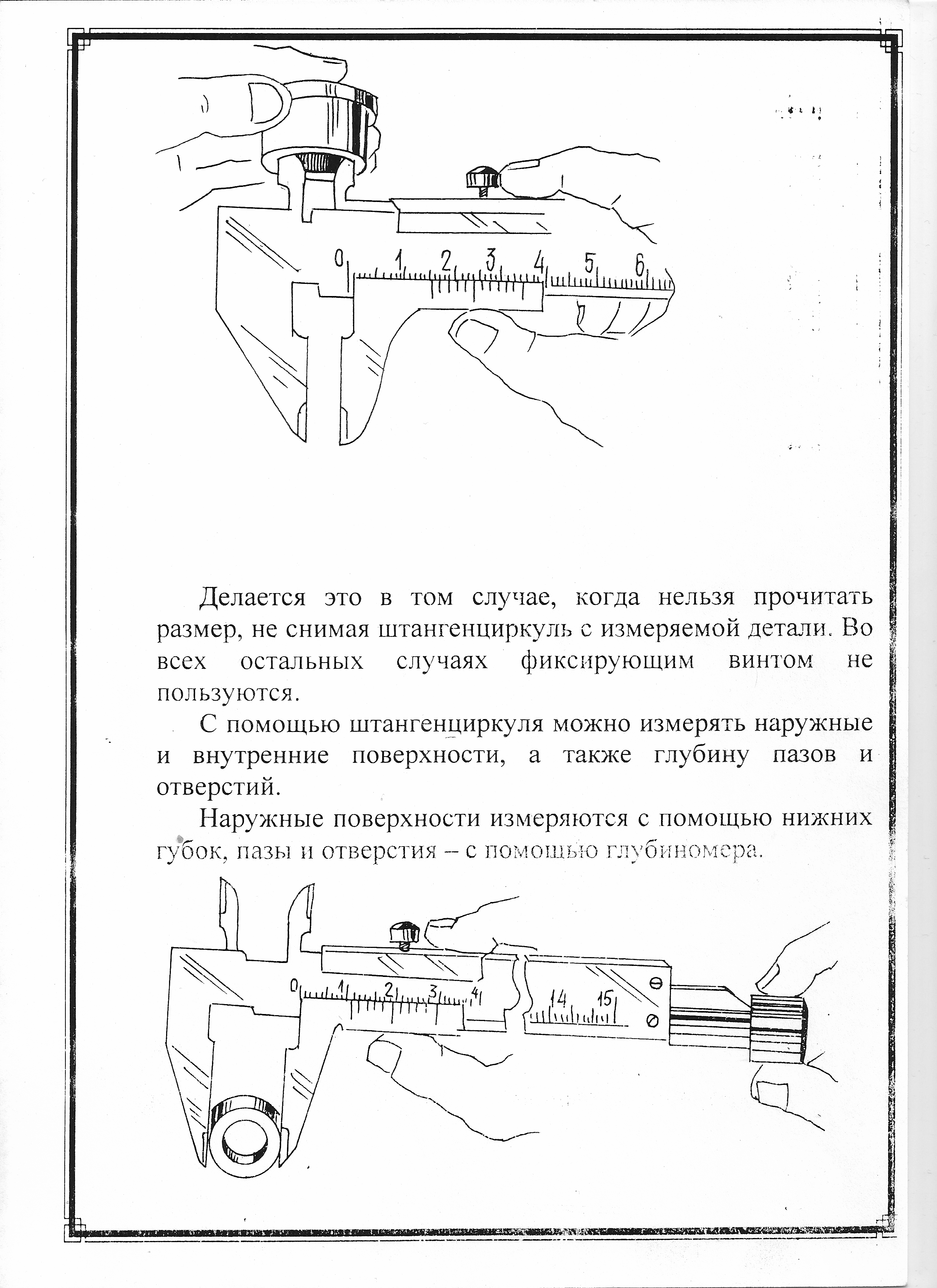

Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.
Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.
Измеряя деталь, нельзя допускать перекоса губок штангенциркуля
Положение их обязательно фиксируется стопорным винтом.Читая показания штангенциркуля, надо держать его прямо перед глазами.Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.После работы штангенциркуль надо протереть чистой ветошью. Ниже вы можете проверить свои умения пользования штангенциркулем
Ниже вы можете проверить свои умения пользования штангенциркулем
Ниже вы можете проверить свои умения пользования штангенциркулем.
1.Выбираете заготовку
2.Находите на шкалах штангенциркуля(справа) размер.
3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа
ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.
ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.
Виды штангенциркулей
Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:
- Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
- С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность
Это интересно!Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части. Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

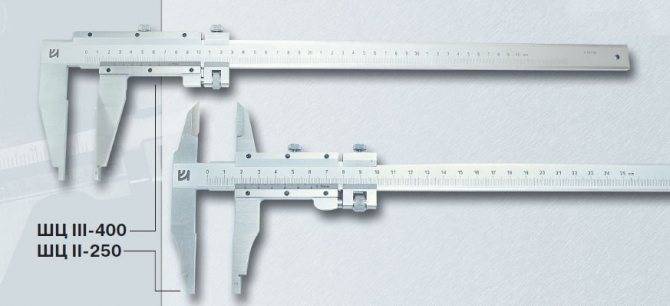

- ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
- ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
- ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками
Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.
