Гриндер своими руками в домашних условиях – текстовые и видеоинструкции
Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.
Из чего можно сделать привод для гриндера
Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

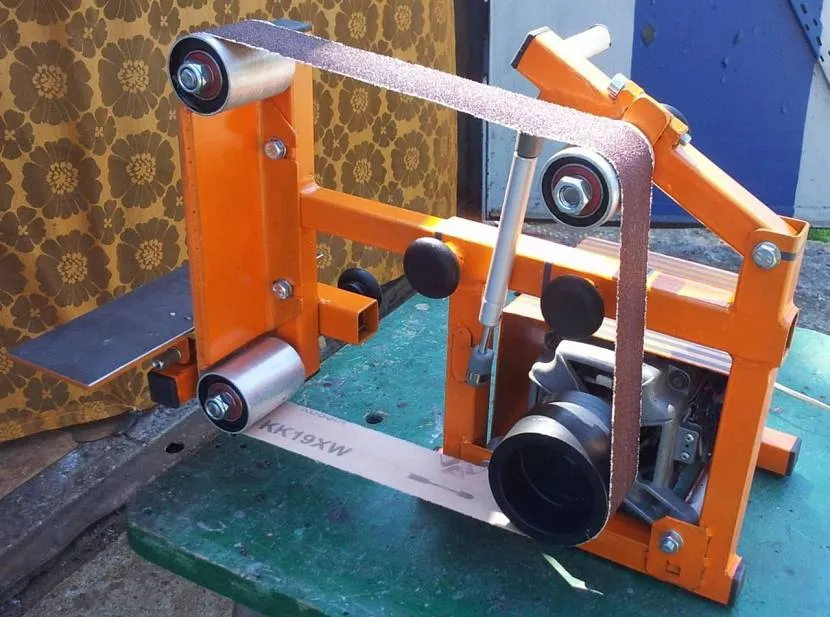

Самодельный гриндер с двигателем от стиральной машины
Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм
Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта
На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута
Выравниваем конструкцию так, чтобы лента была достаточно натянута.
| Иллюстрация | Описание действия |
| Для работы потребуется обычный коллекторный двигатель от старой стиральной машины. | |

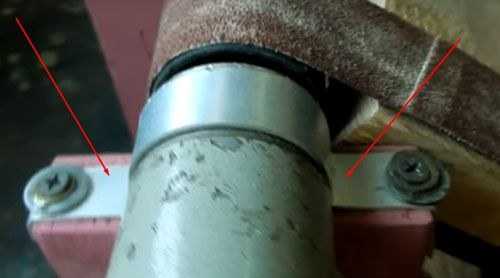

| Проверяем положение вращающего вала лазером |
Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.
Гриндер для дрели
Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.
Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

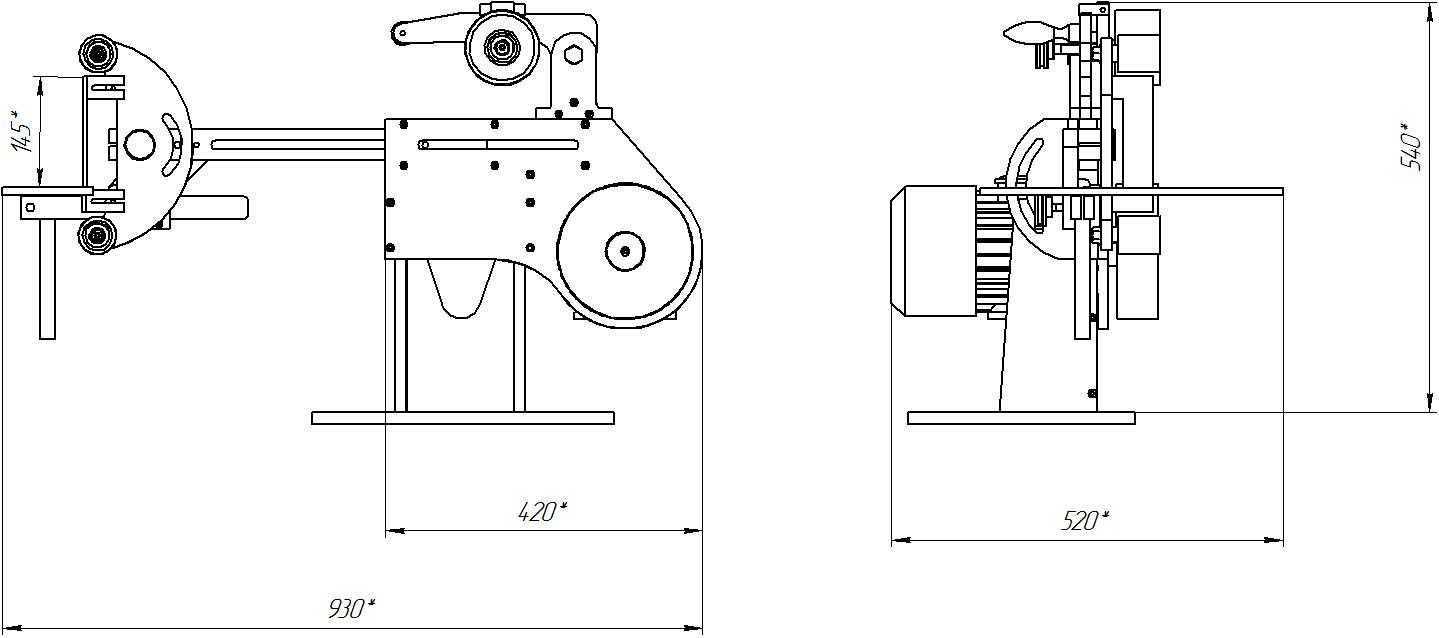

Гриндер из болгарки своими руками: чертежи
Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.
Гриндер, предназначенный для дрели
Данная установка представляет собой специальную насадку.
Нам понадобятся следующие инструменты и материалы:
- Лист металлический.
- Подшипники.
- Вал с шестернями.
- Абразивная лента.
Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.
Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.
С помощью данного гриндера можно заточить ножи или другие плоские изделия.
Советы
В интернете многие непрофессиональные мастера обработки с помощью шлифовального станка советуют для первичной обработки использовать ленты с абразивным зерном P24, так как это самое крупное зерно для грубой обдирки материала.
Этот совет исходит из мнения, что крупное зерно по идеи должно быстрее обрабатывать материал, однако, как показывает практика, крупное зерно быстрее срабатывается, лента с этим зерном быстрее садится и изнашивается.
Поэтому пользуйтесь при первичной обработке лентами с абразивным зерном P36 или P40.
И купите каучуковый карандаш (он убирает остатки пыли, что коксуется на абразивной ленте шлифовального станка), благодаря нему ваша абразивная лента будет служить раза в 2 больше.
Источник beauty-prof.com
Преимущества самодельного станка
Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:
- Минимальные затраты на работу и материалы.
- Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
- Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
- Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
- Большая коллекция видео по сборке гриндера своими руками из подручных материалов.
Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.
Из чего можно собрать станок
Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:
- Двигатель от старой стиральной машинки.
- Мотор от дрели.
- Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.
Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.
Пошаговая сборка конструкции
Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.
Для работы следует подготовить рабочее место:
- Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
- Источник света (оптимально будет сочетание естественного и искусственного освещения).
- Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).
Готовое рабочее место – это залог успешной работы для мастера.

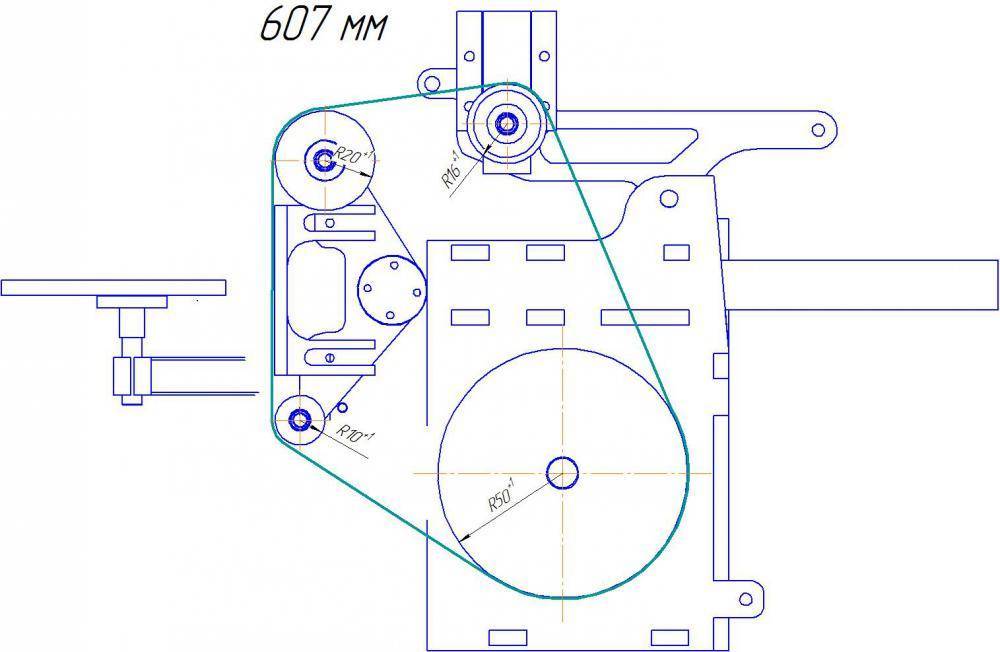

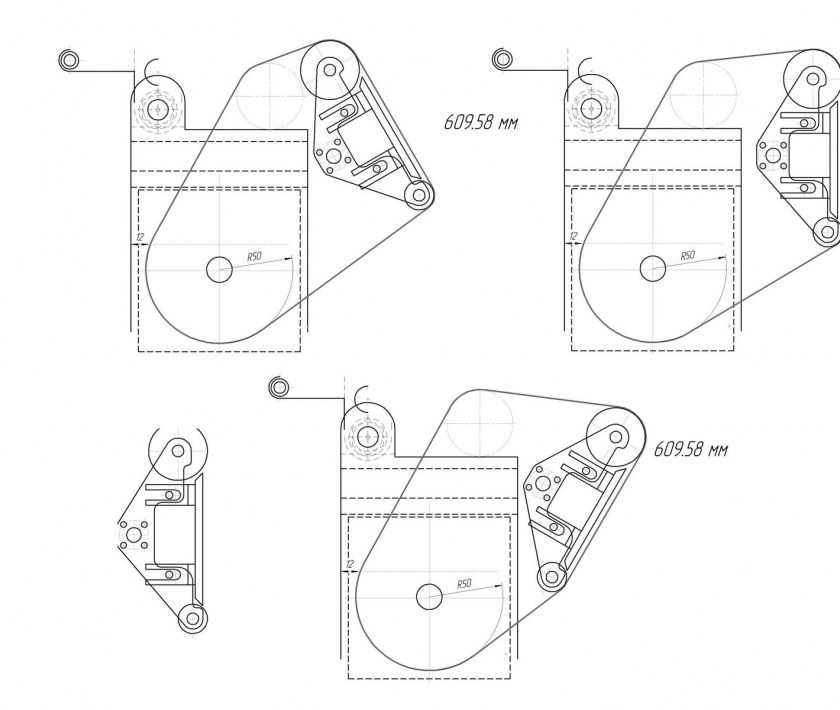

Подготовка чертежа для станка
Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:
- Размеры и вид целой конструкции в двух проекциях.
- Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).
Как выбрать ленту
Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:
- Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
- Требуемая жесткость ленты.
Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

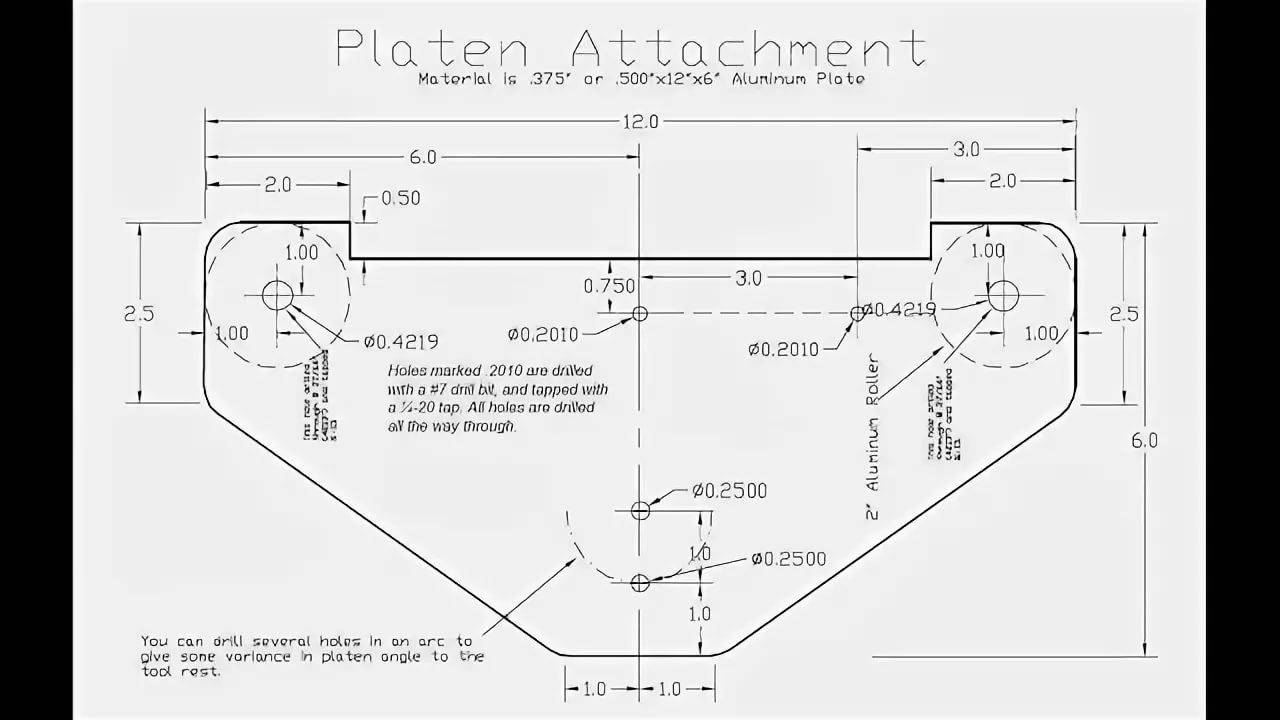

Поворотный столик для гриндера
Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).
Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.
Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.
https://youtube.com/watch?v=ZfG9tMTdH28
В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.
Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.
Последовательность действий
Основными этапами такой работы являются:
- Обрезание наждачной бумаги.
- Установка листа металла в тиски.
- Обрезка концов ленты.
- Удаление абразива с ее уголка.
- Завершающий этап – склеивание.
Рассмотрим каждый из них более подробно.
Обрезка
Лента режется любым инструментом, можно обычными ножницами. Перед началом подготовки нужно сделать на ней с помощью линейки и карандаша линию среза (требуется чтобы она была как можно ровнее).
Установка опоры в тиски
При всем процессе склеивания, будет удобно, если толстый кусок металла будет вставлен в тиски, на него нужно будет выкладывать уголки при подготовке и склеивании. Поэтому нужно его крепко закрепить в них.
Подготовка уголков ленты
Конец наждачной бумаги выкладывается на приготовленное место. Его нужно обрезать углом. На расстоянии 3-4см от края, карандашом проводится косая линия.
Второй конец просто обрезается под аналогичным углом.
Удаление абразива
На расстоянии от края приготовленного конца до приблизительно 4-х см, требуется удалить напыление от наждачной бумаги.
Нужно подготовить ленту с такой же толщиной, по длине около 10см.
Далее алгоритм действий следующий:
- газовой горелкой настраивается подача огня под металлическим «столиком»,
- он нагревается одновременно с листом бумаги расположенном на нем,
- когда все достаточно прогреется, горелка выключается,
- горячий уголок нужно хорошо промазать силиконовым уголком до начерченной линии,
- сверху плотно прикладывается кусочек наждачки, крепко закрепляется (можно положить какой-нибудь пресс.

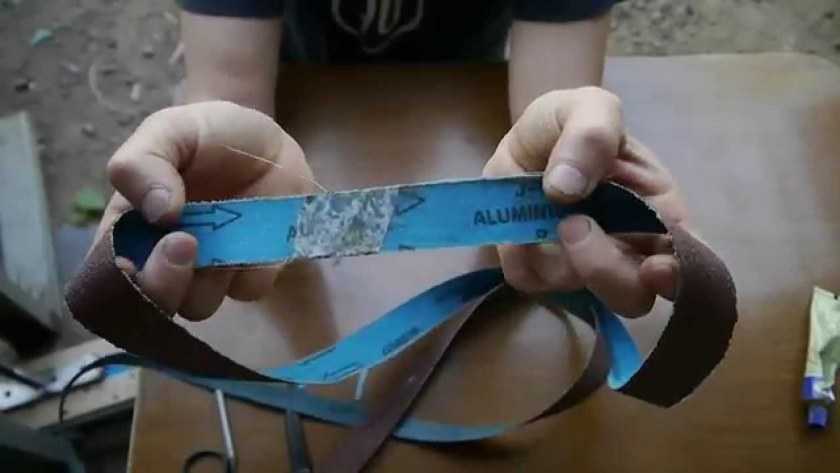

Склеивание
Когда площадка для поклейки готова, ее можно скреплять со вторым концом.
Манипуляции при этом будут аналогичны с предыдущим этапом:
- Площадка и материал нагреваются с помощью газовой горелки.
- Горячий чистый участок промазывается силиконом.
- Сверху с нахлестом накладывается второй конец.
- На получившуюся окружность кладется груз, под которым место стыка будет высыхать.
Таким образом можно получить отличную самодельную ленту для своего шлифовального аппарата. Этот метод является самым быстрым, в отличии от других подобных, так как силикон сохнет гораздо быстрее чем клей применяемых в аналогичных способах. Достаточно лишь иметь инструмент и материал для этого.

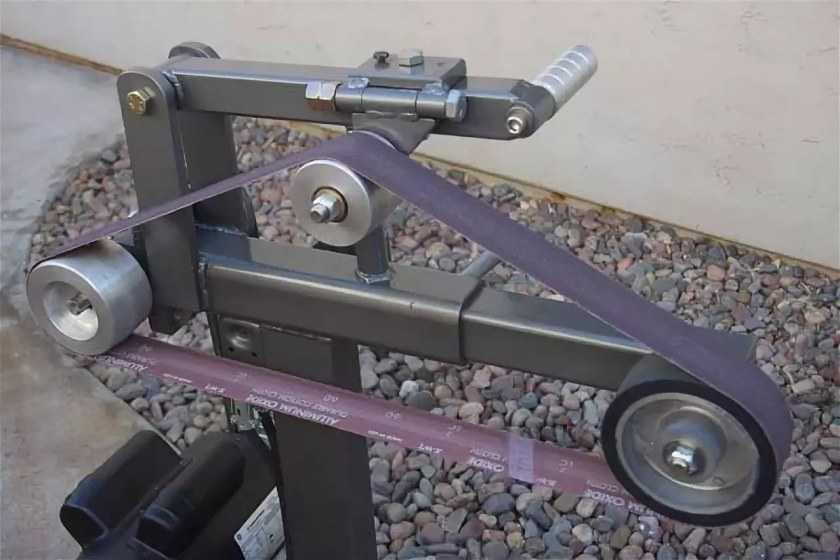

Ленточный гриндер: устройство и принцип действия

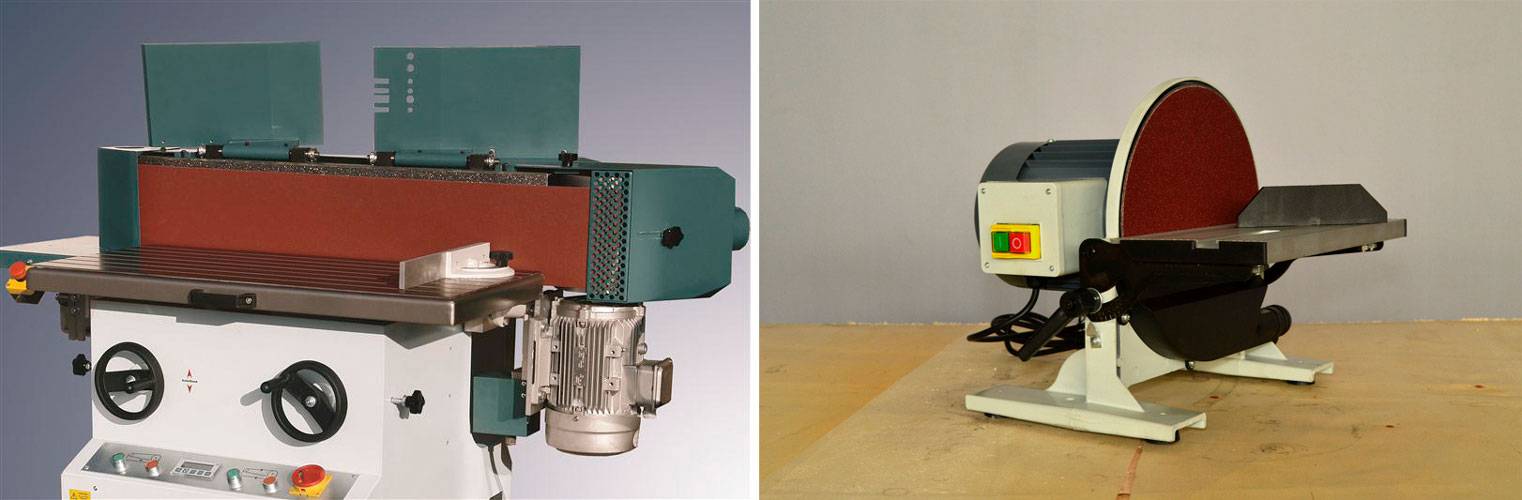

Есть тенденция путать ленточный станок со шлифовальным. Для обработки поверхностей в ленточном устройстве используется тонкая шлифовальная лента, а не диск. Благодаря такому подходу всегда есть возможность правильно подобрать абразивность и обрабатывать поверхности с любой площадью.
Ленточный гриндер настольного типа с лентой средней абразивности Источник beltgrinder.ru
Рабочий механизм представляет собой движущую конструкцию, на которой устанавливается абразивная лента. При запуске она начинает двигаться за счет приведения в действие вала. Далее к абразивной детали подносится поверхность, которую нужно отшлифовать.

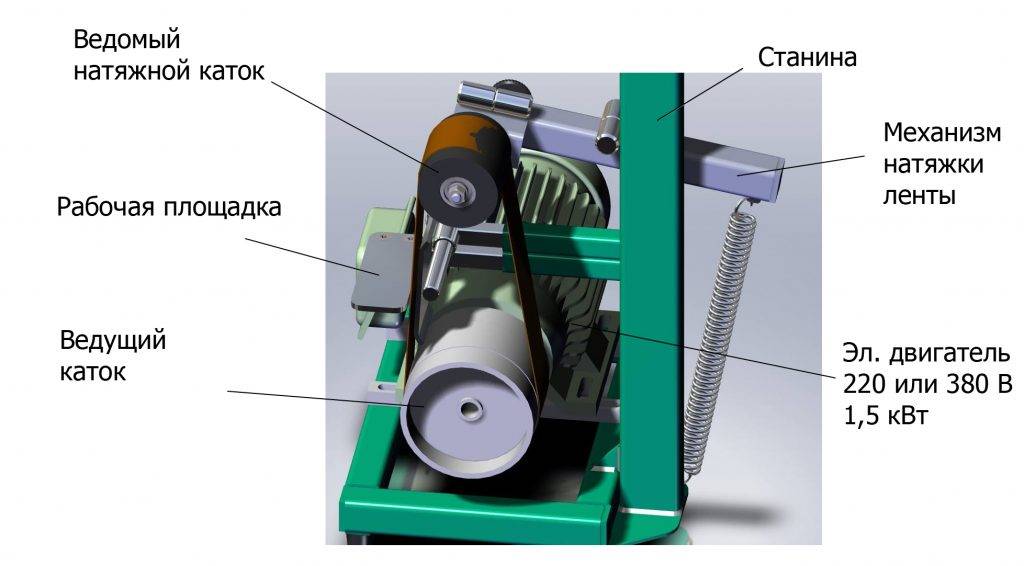

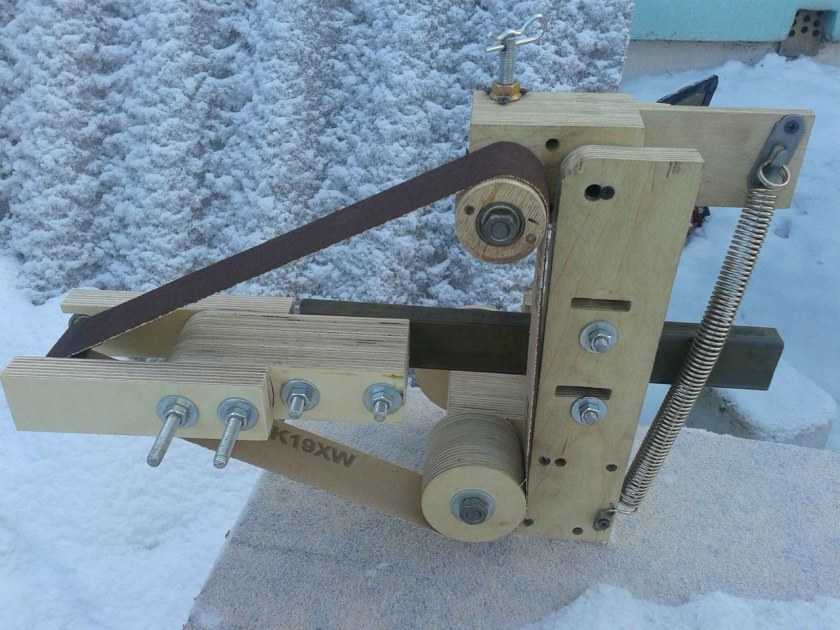

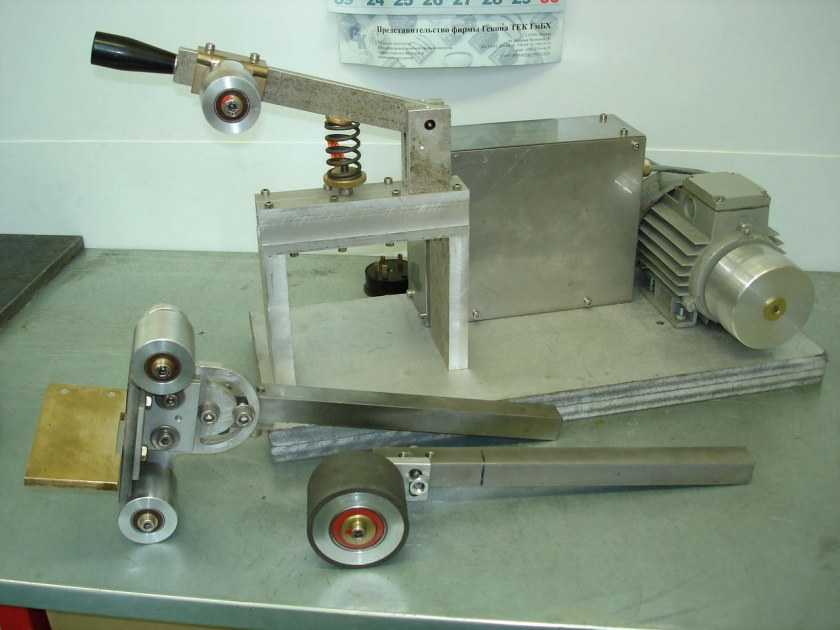

Устройство ленточного гриндера, изготовленного своими руками Источник forum.guns.ru
В устройстве гриндера присутствуют следующие основные составляющие:
- система, состоящая из нескольких барабанов. Традиционно это один приводный вала и несколько ведомых;
- станина. Присутствует не во всех станках, а только в тех, на которых предполагается выполнять обработку более масштабных деталей (досок, металлических поверхностей и других). Станина различается по массивности: например, для дерева используется простая, а вот для металлических деталей — мощная с подпорками;
- система натяжения. Это устройство, которое позволяет шине все время находится в натянутом состоянии. Если шлифовальная лента будет провисать, то при запуске весьма вероятен ее разрыв;
- электроблок. В него встроен электрический двигатель и узел. Также в нем обычно присутствует переключатель скоростей, который позволяет регулировать интенсивность движения ленты, и как следствие, контролировать процесс шлифовки материалов.
Профессиональное оборудование имеет в конструкции защитный экран, который предотвратит попадание остатков материала в лицо и глаза человека. Также обязательно присутствует механизм принудительной остановки.

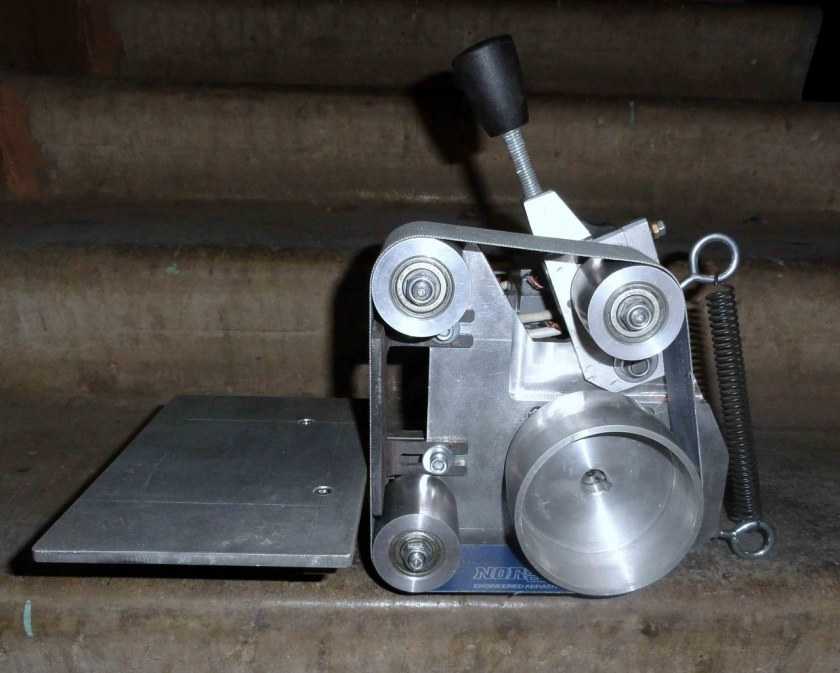

Устройство гриндера с короткой металлической станиной Источник popgun.ru

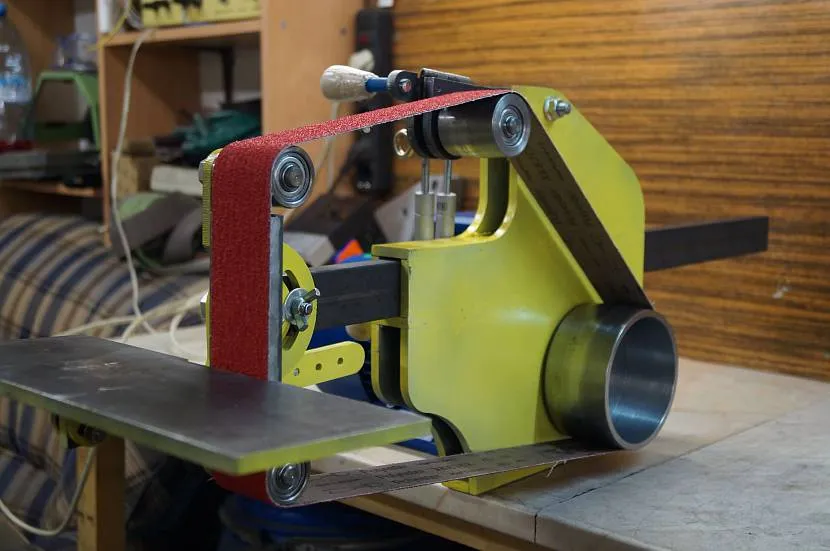

Устройство станка
Несущая конструкция ленточного станка состоит из вертикальной стойки и опоры. Первая — это металлическая полоса, нижняя часть которой согнута под углом 90º, а вторая — прямоугольный лист толстого металла. Согнутая часть стойки выступает в роли ее опорной площадки, с помощью которой она крепится на переднем краю опоры. На плоскости опоры смонтирован привод, в роли которого выступает угловая шлифмашина (болгарка), подключенная с электросети через регулятор оборотов.
На шпинделе болгарки на резьбе крепится ведущий шкив в виде металлического валика, который задает движение шлифовальной ленты. Ведомый валик устанавливается на верхней части стойки. Позади нее расположено Т-образное коромысло, которое нижним концом зафиксировано на опоре и соединено поперечиной со стойкой. На ближнем конце коромысла находится натяжной ролик, а к дальнему прикреплена пружина, обеспечивающая натяг ленты.
Вращающиеся элементы
Самый важный и сложный компонент любого ленточного шлифовального станка — это система валиков, по которым с большой скоростью движется лента. Размер ведущего шкива задает линейную скорость движения, поэтому его диаметр необходимо определять расчетным путем.
Линейная скорость ленты вычисляется по формуле: V = (π × D × N) / 1000 × 60, где V — скорость (м/сек), D — диаметр ведущего шкива (мм), N — количество оборотов привода (об/мин). Соответственно диаметр определяется по формуле: D = V × 1000 × 60 / π × N (мм).
Рекомендуемые скорости обработки материалов разнятся:
- древесина — примерно 25 м/сек;
- сталь — 25-30 м/сек;
- пластики (в зависимости от типа) — 10÷30 м/сек;
- титан — 15 м/сек.
Поскольку основные материалы, обрабатываемые в домашней мастерской — это сталь, древесина и пластик, расчет будет опираться на предельную величину 26 м/сек. Максимальная скорость вращения шпинделя нашей болгарки составляет 11 000 об/мин, поэтому расчетное значение диаметра будет равно 45 мм.
Все три вращающихся элемента имеют одинаковый диаметр 45 мм, но разную конструкцию:
- Ведущий шкив. Цилиндрической формы с бортиками по краям для предотвращения схода ленты. Внутри выточен стакан на глубину, достаточную для его крепления к резьбовому концу шпинделя длинной гайкой М14. Общая ширина рабочей поверхности — 60 мм, бортика — 1 мм.
- Ведомый валик. Наружная поверхность такая же, как у ведущего шкива. Вращается на двух подшипниках, заглубленных заподлицо с обеих сторон. В качестве вала используется болт диаметром 8 мм с короткой концевой резьбой, выступающей за его габарит.
- Натяжной ролик. Вал и подшипники такие же, как у ведомого валика. Наружная поверхность бочкообразная, без бортиков, шириной 60 мм.
Все три изделия лучше всего проверить и собрать там, где их изготовили. Опытные мастера наверняка помогут правильно посадить подшипники и исправят возможные недочеты. Кроме того, в мастерской необходимо сделать отверстие в нижней части стойки диаметром 42 мм для установки привода.
Конструктивные элементы и комплектующие
Все остальные элементы конструкции могут быть изготовлены самостоятельно или приобретены в хозяйственных магазинах и на металлобазах. Для сборки ленточного шлифовального станка своими руками необходимы:
- Вращающиеся элементы. Описаны выше.
- Болгарка. Например, ручная угловая шлифмашина Hitachi g12 sr2 с 11 000 об/мин и мощностью 650 Вт. Подсоединяется к электросети через регулятор мощности.
- Основание. Лист металла толщиной 10 мм, размером 30 х 40 см. По краям сверлятся отверстия на 10 мм для прикрепления ее к верстаку. Два отверстия для винтов впотай расположены на месте установки стойки и еще одно — по месту фиксации привода.
- Стойка. Пластина толщиной 8 мм и шириной 8 см. Внизу согнута под прямым углом (полка 4 см) для установки на опору. Высота от сгиба до верхнего конца — 65 см. В нижней части расположено отверстие под привод, а в верхней — для крепления ведомого валика. На высоте 20 см от сгиба — отверстие для крепления соединительной планки стойки коромысла.
- Коромысло натяжного ролика. Состоит из стойки (толщина — 8 мм, ширина — 3 см, высота — 25 см) и закрепленной на ее верхнем конце (через втулку болтом) ассимметричной перекладины. На обоих концах последней просверлено по отверстию: на длинном — для установки натяжного ролика, а на коротком — для крепления натяжной пружины.
- Метизы и прочие материалы. Необходимые для сборки винты, болты, гайки, гроверы и втулки, а также подкладки из дерева и хомут для крепления болгарки к опоре.
В перечне не указаны материалы для рабочего стола, который монтируется перед полностью собранной шлифмашиной. Он должен изготавливаться индивидуально с привязкой к месту установки.
https://youtube.com/watch?v=hSRCHabJPi8
Как и из чего сделать ролики для гриндера своими руками
Главное правило заключается в том, что ролики не должны быть тяжёлыми. В противном случае моторчик не сможет проворачивать тяжёлые элементы или будет делать это с серьёзными усилиями, что сильно скажется на работоспособности и долговечности самодельного оборудования.
Также может возникнуть сильный рывок, который способен разрывать ленту. Поэтому не нужно использовать тяжёлую сталь для изготовления роликов. Лучшим вариантом для ролика будет дюралюминий или полый материал, что сделать самостоятельно практически невозможно.
Чтобы лента не слетала, нужно дополнительно сделать углубление. Шероховатость роликов не должна превышать отметку в 2,5 Ра. А противном случае лента будет быстро стираться и её придётся менять гораздо чаще.

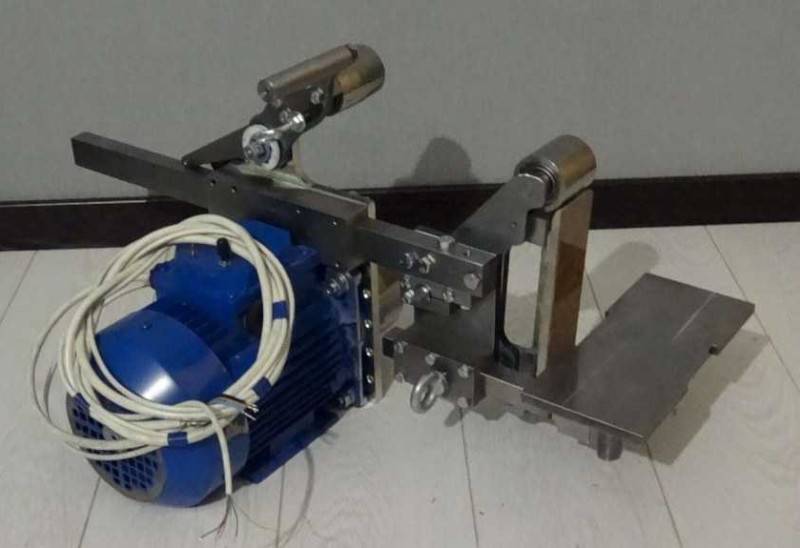

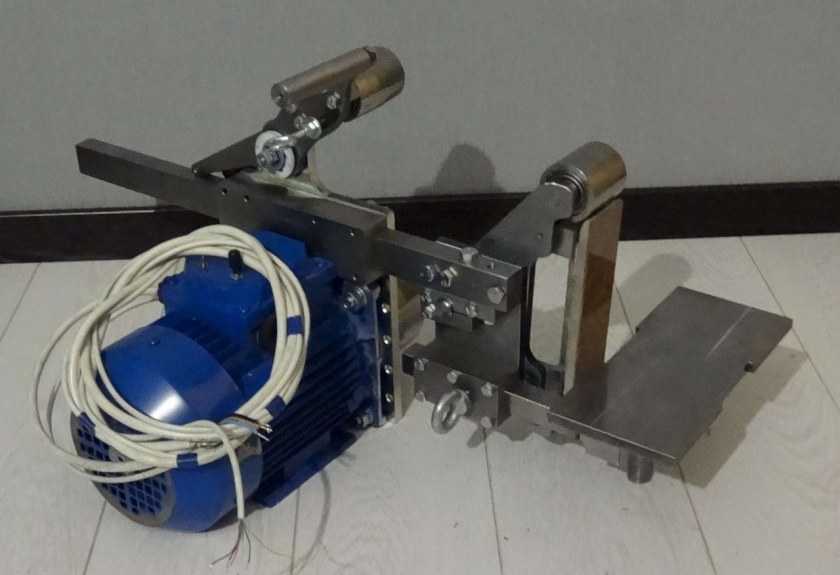

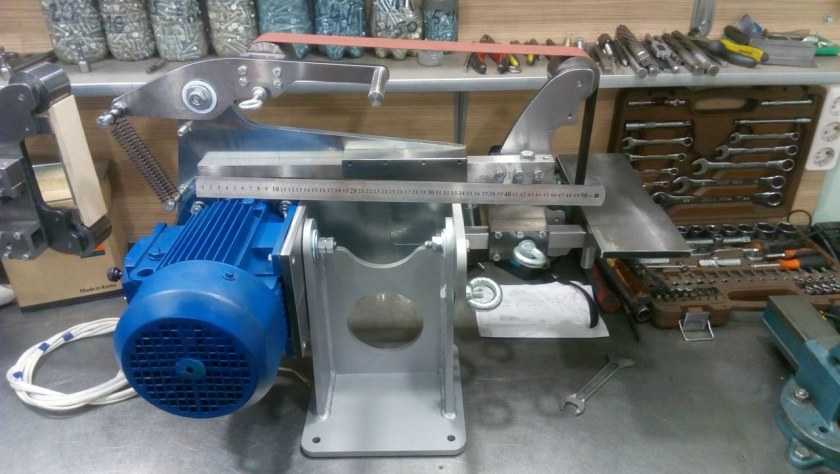

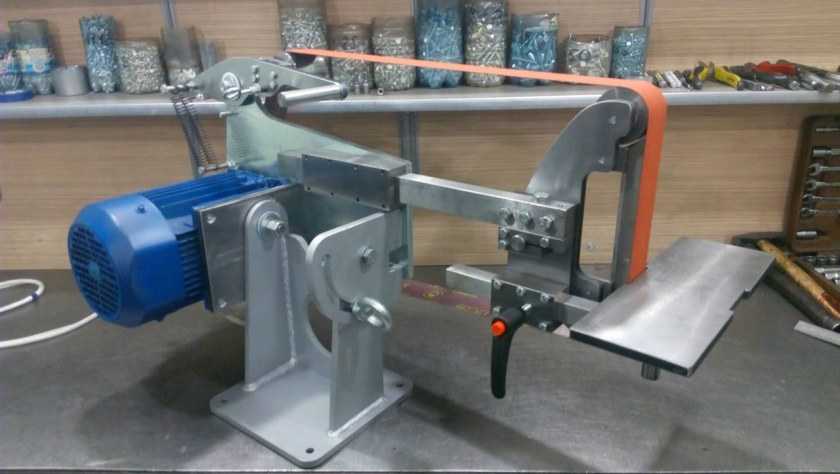

Гриндер «от Чапая» − краткий обзор
Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.
Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева
Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.
К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.
Общие моменты, характерные для всех станков:
важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода; точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты; существует разновидность моделей, которые могут идти без покраски и защитного покрытия; поверхности эффективно работают на скольжении; не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем; универсальность работы достигается из-за особой конструкций прижимной площадки. Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим
Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим
В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.
Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.
В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.
Какой выбрать двигатель для гриндера.
В сети интернет встречается информация о гриндерах сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.
Ниже приведена формула расчета мощности двигателя для гриндера.
Формула расчета мощности двигателя:
P(вт)=(D*N)570,
где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.
Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.
Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”
Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.
Достоинства и недостатки
К достоинствам шлифовальных станков следует отнести:
- Качество и скорость обработки.
- Высокая производительность.
- Возможность получить поверхность нужной шероховатости.
- Способность обработки не только самой древесины, но и предварительной шлифовки финишного слоя.
Недостатками являются:
- Выделение большого количества пыли, требующей организации системы пылеудаления.
- Большие количества расходников (абразива) нескольких типоразмеров.
- Сложность в изготовлении и обслуживании (особенно это относится к ленточным установкам).
Учитывая имеющиеся недостатки, перед началом сборки надо определиться, насколько станок необходим. Если он будет использоваться только изредка, тратить время на изготовление нецелесообразно — можно обойтись ручным инструментом.
