Подключение к электрической сети
Подключению к электрической сети следует уделить не меньше внимания, чем к водоснабжению. В первую очередь необходимо рассчитать совокупную мощность всех электрических приборов в квартире, включая установленный водонагреватель. Полученную цифру нужно сравнить с характеристиками общего автоматического выключателя.
Следует иметь в виду, что во многих домах старой застройки коммутационная аппаратура и электропроводка не рассчитаны на те мощности, которыми сегодня нагружают их потребители. Поэтому их лучше заменить при наличии такой возможности.
Мощность большинства однофазных водонагревателей находится в пределах до 9 кВт при токе до 27А. Учитывая высокую мощность таких приборов, для их питания желательно протянуть от электрощита отдельную линию. При подключении рекомендуется использовать трёхжильный кабель ПВС 3х4.
При этом нельзя забывать, что ток в сыром помещении наиболее опасен, поэтому соображения электробезопасности должны стоять на первом месте. Поэтому следует в обязательном порядке в дополнение к автоматическому выключателю устанавливать устройство защитного отключения.
Само по себе подключение провода не представляется чем-то сложным. Как правило, схема подключения приводится в инструкции. Под крышкой водонагревателя имеется клеммная колодка. К ней необходимо присоединить три жилы: фазу, рабочий ноль и заземление.
Следует иметь в виду, что категорически запрещается соединять заземляющий провод с рабочим нолём. Учитывая то огромное значение, которое имеет правильное выполнение всех электротехнических работ, поручить их рекомендуется профессиональному электрику.
Проточный водонагреватель является одним из наиболее эффективных устройств в случае кратковременного отключения горячего водоснабжения. Он имеет множество преимуществ перед иными аппаратами, выполняющими аналогичные функции. Такие устройства удобны для применения и в городских квартирах, и в небольших дачных домиках. Монтаж водонагревателей не представляет особой сложности и вполне может быть осуществлён собственными руками.
Установка газового нагревателя
Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.
Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.
Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.
Нюансы подключения проточного водонагревателя
Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.
Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.
Специалисты рекомендуют:
- монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
- если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
- поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
- перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.
Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!
Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».
Место установки
Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.
При этом прибор должен располагаться строго горизонтально.
Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.
Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.
Ошибка №4
Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.
Над раковиной ставить разрешается.
С местом и проводкой разобрались, переходим к сантехнике.
А если в ванной нет места?
Не всегда в ванной комнате может найтись место для водонагревателя. Есть ли в квартире помещения, куда можно установить этот агрегат? Да, есть, рассмотрим по порядку.
Кухня
Хотя здесь, кажется, достаточно места, но большая его часть занята функциональными элементами кухни. Кроме того, проходит стояк газопровода. Подключение бойлера может вызвать вопросы у инженеров обслуживающего поставщика газа.
Для квартир так называемого сталинского типа предусматривалась ниша для холодильника. Ее примерные размеры 750 мм х 750 мм с глубиной 250 мм. Этого достаточно для размещения производительного бойлера емкостью 50 л. Под окном кухни хрущевки есть ниша, куда поместится компактный бойлер (если демонтирована батарея отопления).
Еще варианты:
- антресоль над входом в кухню;
- шкафчик;
- проточный под мойкой;
- внутри короба как часть кухонной гарнитуры.
Не забывайте, что водонагреватель должен быть максимально близко к системе водопровода, иначе за ним протянется шлейф из кабелей и труб, который трудно скрыть. Придется делать фальш-панели, сокращая полезную кухонную площадь.
Кладовка
Для новостроек в прихожей предусмотрена гардеробная. Представляет собой отдельное помещение с межкомнатной дверью. Туда вполне поместится водонагреватель, заодно решив проблему эстетичности, поскольку скроется из виду.
Вам нужен ремонт?
Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам
Узнать стоимость ремонта
Монтаж накопительного водонагревателя своими руками
Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.
Что понадобится для установки накопительного водонагревателя:
- Перфоратор;
- Плоскогубцы и отвёртка;
- Крюки или планка с анкерными болтами;
- Клапан с предохранителем;
- Два прочных и гибких шланга;
- Три крана Ду 15;
- ПВС-кабель 3х25;
- Дифавтомат на 16 А;
- ФУМ-лента;
- Устройство накопительного водонагревателя.
Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.
Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

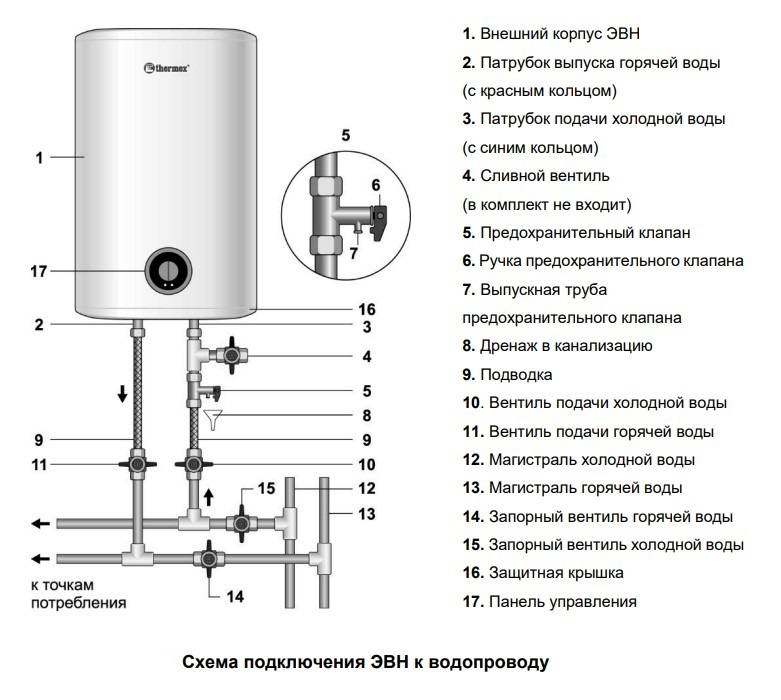

Подключение накопительного бойлера к водопроводу
Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

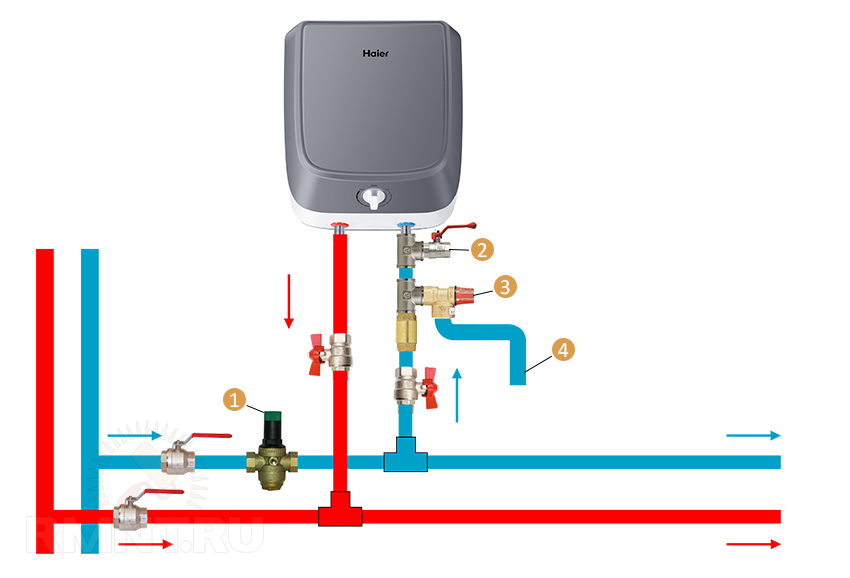

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.
Второй вариант значительно проще:
- Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
- Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
- К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
- Все стыки лучше дополнительно закрепить ФУМ-лентой;
- На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
- Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
- Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

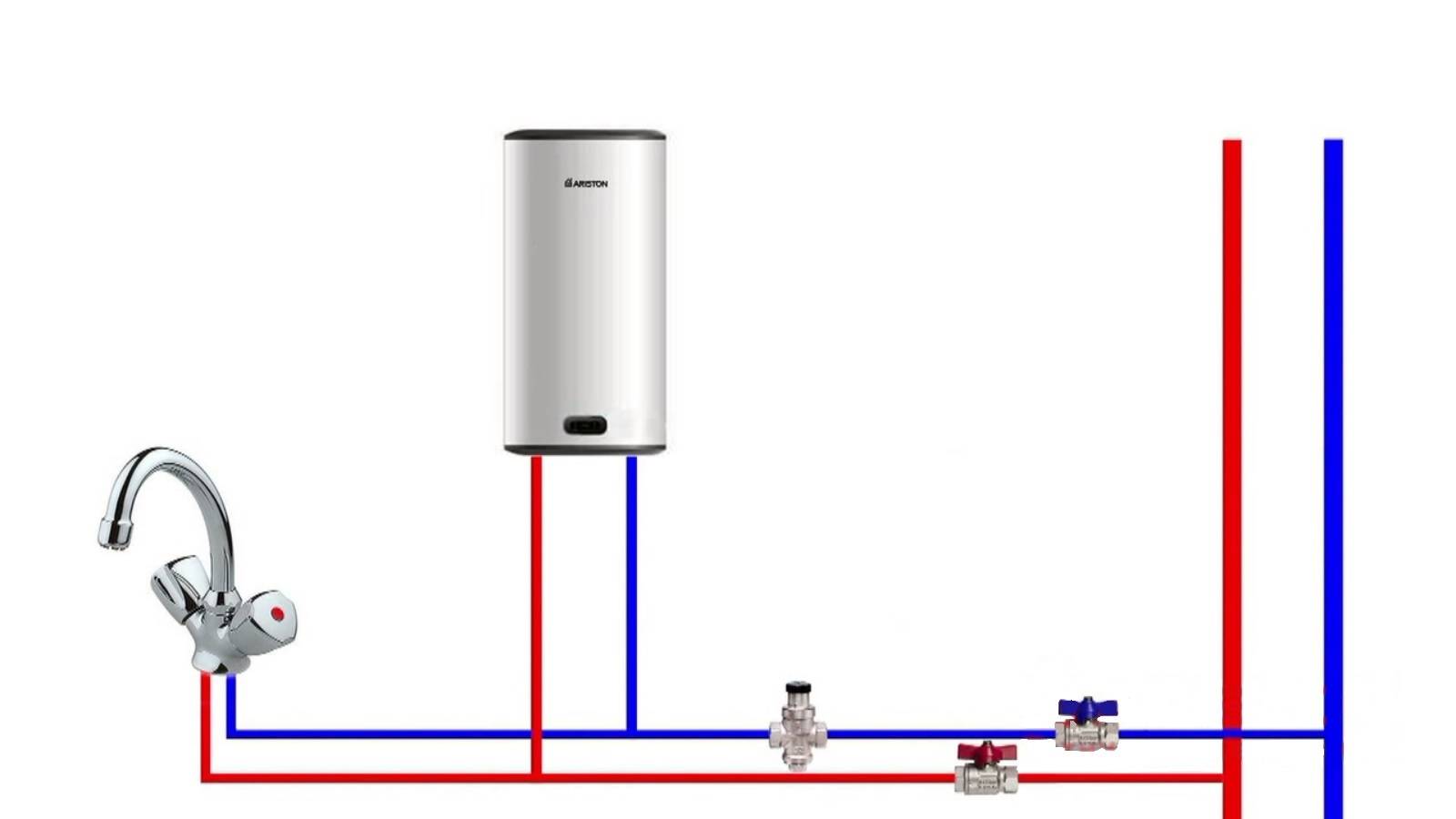

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.
На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.
Как подключить накопительный водонагреватель к сети
Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.
Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.
Как правильно запустить?
- Налейте в бак воды и закройте кран ГВС;
- Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
- Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
- Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.
Как «врезаться» в трубу холодного водоснабжения?
Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.
Металлическая труба
Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.
- Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».
Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.
А это — схема ее установки
Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.
Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.
Металлопластиковая труба
Тройник для металлопласта
Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.
Полипропиленовая труба
Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.
Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.
Как подключить проточный водонагреватель к водопроводу и электросети своими руками
Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.
Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:
- будут ли в данном месте на прибор попадать брызги от душа;
- насколько удобно будет включать-выключать прибор;
- насколько удобно будет пользоваться душем (или краном) прибора.
Прежде чем приступать к установке надо определиться:
- будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
- удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
- не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
- Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.
Установка проточного водонагревателя своими руками
Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.
Установка и подключение проточного водонагревателя к водопроводу и электросети

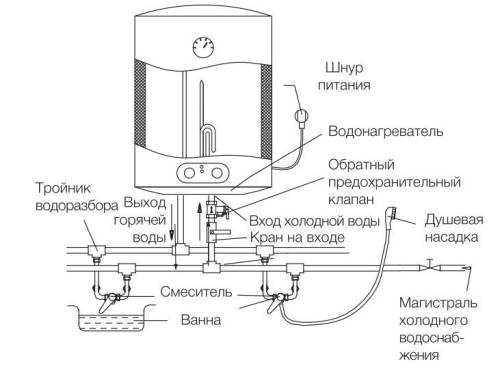

Подключение проточного водонагревателя к водопроводу
Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Способ первый – простой
Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.
Способ второй – более сложный, но более правильный
Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.
При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки
Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа
Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Подключение проточного водонагревателя к электросети
Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.
Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.
При подключении проводов к винтовым зажимам нужно соблюдать фазировку:
– L, A или P1 – фаза;
– N, В или Р2 – нуль.
Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.
Подсоединение к трубам горячей и холодной воды
После кабеля переходим к сантехнической запорной арматуре.
Водонагреватель имеет два выхода с резьбой ½ дюйма (G1/2). Здесь в отличие от ранее рассматриваемого варианта, на холодный и горячий отвод необходимо установить по вентилю соответствующего размера.
Все резьбовые соединения лучше делать на аэробном герметике. Это гораздо быстрее и надежнее, плюс не требует от вас каких-то особых навыков сантехника, как при работе со льном или паклей.
Обрабатываете резьбу спиртосодержащей жидкостью, удаляете все пылинки и соринки, наносите небольшой слой герметика и закручиваете арматуру.
Данную сборку необходимо оставить на некоторое время, чтобы герметик схватился и “встал” (длительность высыхания смотрите на тюбике).
Где следует устанавливать мощный проточный водонагреватель на весь дом? Самое удачное место – возле коллекторной группы, там где идет разводка всей сантехники.
Для этого в конце коллектора придется установить тройник. Монтируете его на трубу ГВС и ХВС.
К этому же месту с щитовой должен приходить и кабель. Хотя как мы рассматривали ранее, ноль иногда бывает и не нужен, кабель лучше протянуть пятижильный (для 3-х фазного прибора) ВВГнг-Ls 5*4мм2 или ВВГнг-Ls 5*6мм2.
Пустая незадействованная жила будет резервной, что называется на всякий случай.
Для разметки точек крепежа во многих комплектах идет специальный шаблон. Если его нет, воспользуйтесь линейкой.
Ошибка №6
При этом соблюдайте минимальные расстояния до ближайших объектов.
Особенно это касается нижней кромки. Оставите мало места, в дальнейшем столкнетесь с проблемой подключения нижней подводки.
После монтажа корпуса подгоняете трубки и фитинги от коллектора до вентилей на проточнике
Не важно, что это будет – медь или дешевый полипропилен
После примерки и подгонки обжимаете и спаиваете все фитинги.
Когда не хотите заморачиваться с паяльником или прессом, можно обойтись гибкой подводкой.
Это самый недорогой и быстрый вариант подключения проточника. Таким способом можно подсоединиться практически в любом месте.
Делаете на основных трубах отвод через Т-образный тройник и соединяете прибор армированными гибкими шлангами.
Как быть с туалетом?
Это самое неудобное, хотя легкодоступное помещение для навешивания бойлера. Здесь сконцентрированы важные коммуникации: стояки холодного-горячего водоснабжения, прибор учета воды, запорные краны, иногда стоят фильтры. Короб предназначен исключительно для звукоизоляции стояков. В типовой квартире внутри короба за унитазом бойлер поместится с трудом.
Месторасположение зависит от того, совмещенный это санузел или раздельный. Если раздельный, то обычное положение бойлера – над бачком унитаза. Больше вариантов нет из-за ограниченности площади. При этом невозможно также скрыть бойлер, за исключением металлических или пластиковых жалюзи.
Общие правила
Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.
- Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
- Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
- В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
- В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
- Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.
Водонагреватель на укрепленной стене дачного дома
Необходимые инструменты для установки накопительного нагревателя
Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.
Для установки бойлера потребуются:
- дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
- отвертка;
- болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
- пара газовых ключей либо разводных гаечных;
- строительный уровень;
- плоскогубцы.
Дополнительно может потребоваться инструмент для монтажа трубных соединений:
- для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
- для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
- для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.
Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».
Особенности накопительного водонагревателя
В отличие от других моделей электрический бойлер наиболее функциональное устройство для нагрева воды. Особенностью его конструкции является бак термосной конструкции, который обеспечивает ему ряд преимуществ:
- накопление большого объема воды;
- раздача на несколько потребителей;
- сохранение температуры длительное время;
- относительно небольшая мощность и высокая экономичность;
- несложное подключение к водопроводу и электросети своими руками.
Такое устройство делает его оптимальным для использования в квартире и других жилых помещениях. Широкий модельный ряд позволяет подобрать электрический нагреватель под индивидуальные потребности и условия эксплуатации.
