Установка и подключение кухонной вытяжки

Определение мощности

Чтобы вентиляция кухни с газовой плитой полноценно выполняла свои функции, важно уметь правильно рассчитать мощность будущей вытяжной системы. В противном случае даже при правильной установке вытяжки, свежего воздуха на кухне не будет. Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают

Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч

Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают. Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч.

Для кухни средних размеров и семьи из 3-х человек, в которой периодически любят готовить необычные блюда, требующие длительной работы газовой плиты, необходима система, мощностью 300-400 м³/ч.

Если в квартире проживает большая семья, или же вытяжную систему планируется ставить в большую кухню частного дома, потребуется оборудование, мощностью до 600 м³/ч. Если следовать этим простым указаниям, вентиляционная система будет полноценно удалять несвежий воздух из кухни, и работа с продуктами будет приносить только удовольствие.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха

Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Принципы работы конструкций

Все описываемые устройства обязаны принудительно забирать загрязненный воздух, предохранять поверхности от частичек жира и копоти. Приборы состоят из корпуса, панели, фильтров и элемента, обеспечивающего принудительную вентиляцию. Все вытяжные системы делят на две группы:

  1. Проточные — эвакуационные. Их функции — принудительный забор воздуха, который затем отводится в вентиляцию. Главное условие для работы такой вытяжки — обеспечение постоянного притока свежего воздуха.
  2. Рециркуляционные. Их работа заключается в эвакуации грязного воздуха с последующей его очисткой с помощью системы фильтров: жировых, угольных. Такая операция занимает немало времени, зато главное преимущество аппаратов — отсутствие дополнительных магистралей.
  3. Комбинированные, имеющие 2 этих режима, которые переключаются в случае необходимости.

У обеих систем есть недостатки. Проточным устройствам нужно отдельное подключение к домовой вентиляции, поэтому монтаж воздуховода станет затратным, если вытяжку планируют установить далеко от вентиляционного канала.

Рециркуляционные системы имеют несколько минусов. Первый — необходимость ежегодной замены угольных фильтров. Минимум — 1-2 раза. Второй недостаток — недостаточная эффективность, если вытяжка устанавливается над газовой плитой.

Рекомендации по эксплуатации

Если установка выполнена правильно, навес будет работать в полную силу. Правильный выбор расстояния между вытяжкой и потребителем позволит прибору использовать весь свой потенциал с наименьшими усилиями. Однако есть несколько рекомендаций, которые следует соблюдать, чтобы вытяжная система работала как можно дольше и полнее.

  1. Старайтесь не использовать вытяжку на полную мощность. Это уменьшит шум и продлит срок службы двигателя вентилятора.
  2. Не выключайте прибор в течение нескольких минут после погасания горелки. Это позволит оставшимся парам собраться.
  3. Содержите прибор в чистоте и регулярно удаляйте пыль и жировые отложения.
  4. Очищайте фильтр не реже двух раз в год.
  5. Полностью замените картридж, как только это потребуется.

Если не пренебрегать стандартами при установке вытяжного оборудования, можно повысить эффективность работы устройства. И если вы будете соблюдать щадящий режим, срок его службы будет продлен на годы.

Перечень рекомендаций по установке вытяжки над газовой плитой

  1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
  2. Обработка стыков герметиком увеличивает производительность устройства;
  3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
  4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
  5. Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
  6. Некрасивую гофру можно замаскировать, уложив в коробе;
  7. В тестовом режиме система должна хорошо впитывать пар;
  8. Островные вытяжки размещают в декоративном кожухе.

Посмотрите видео об установке вытяжки на кухне

Расположение вытяжных труб для газовой колонки

Поскольку температура газов на выходе колонки достигает больших значений, особенно на начальном участке, то минимальное расстояние до поверхности стен и потолка из сгораемых материалов должно составлять не менее 25 см. Применение тепло и огнезащитных материалов позволяет сократить это расстояние до 10 см. При стенах из негорючих материалов расстояние не менее 5 см.

Наибольшее количество нюансов возникает при установке вытяжки в частных домах. Здесь необходимо учитывать множество различных факторов:

  • Расстояние от вытяжной трубы до конька крыши;
  • Наличие рядом стоящих зданий и высоких деревьев;
  • Преимущественное направление ветра.

Каждый из перечисленных факторов влияет на высоту верхнего обреза трубы. При высоте не менее расчетной гарантируется отсутствие обратной тяги в помещении, где установлена вытяжка для газовой колонки.

Вытяжные трубы

Меньше всего проблем возникает при установке газовой колонки с принудительной вытяжкой. Входной и выходной патрубки таких водонагревателей обычно выполняются коаксиальными и идут в комплекте с колонкой или котлом.

Установка вентиляционного канала

Вентканал – это часть проточных приборов, которые изготавливают из пластика в виде труб круглого или прямоугольного сечения, либо в виде гофрированной трубы.

В вытяжках выходной патрубок имеет круглое сечение, поэтому идеально, если вентиляционный канал будет круглым. Сегодня производители предлагают различные переходники: с круглого сечения на прямоугольное, с одного диаметра на другой. То есть, появилась возможность использовать любые трубы в независимости от их формы и размеров. Главное – точно подобрать переходник.

Соединения участков труб между собой производится через двусторонние муфты или отводы. Обычно трубы имеют чуть меньше диаметр, чем фитинги, поэтому они легко входят друг в друга

При этом выдерживается полная герметичность стыка, что очень важно в вентиляционной системе. Гофрированная труба – это единый канал, который при необходимости можно изгибать

На вытяжке он также соединяется через переходник

Крепление производится пластиковыми или металлическими хомутами

На вытяжке он также соединяется через переходник. Крепление производится пластиковыми или металлическими хомутами.

Внимание! Если места для прокладки вентиляционного канала немного, то лучше использовать гофру. Систему вентиляции можно сделать невидимой

Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров

Они укладываются на навесные шкафы кухонного гарнитура ближе к стене

Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров. Они укладываются на навесные шкафы кухонного гарнитура ближе к стене

Систему вентиляции можно сделать невидимой. Для этого применяются трубы прямоугольного сечения, высота которых всего лишь 10 сантиметров. Они укладываются на навесные шкафы кухонного гарнитура ближе к стене.

Существует два варианта вывода труб на улицу:

  • Через оконный проём, убрав стекло и установив на его место специальный переходник.
  • Через стену, в которой нужно сделать сквозное отверстие под диаметр воздуховода. К стене затем прикрепляется переходник с трубой.

Если загрязнённый воздух требуется вывести в вентиляцию дома, то придётся делать отверстие в вертикальном вентканале. В принципе, оно уже есть и закрыто вентиляционной решёткой. Правда, мастера отмечают, что решётку лучше не закрывать, потому что через неё в вентиляцию уходит остальной воздух из кухонного помещения. Поэтому лучше сделать отверстие отдельно. Оно обычно круглое, поэтому придётся опять подбирать и устанавливать необходимый переходник.

Место вывода загрязнённого воздуха будет зависеть от того, в каком состоянии находится вентиляционная система дома. Если это общедомовая сеть многоквартирного дома, который эксплуатируется много лет, то присутствует вероятность, что каналы заросли паутиной, грязью и мусором. Следовательно, их габариты уменьшились, что сказалось на снижении эффективности работы всей системы. Поэтому оптимально – врезаться через стену на улицу.

Если всё же решено пробивать отверстие в вентканал, то следует позаботиться о том, чтобы при выключенной вытяжке потоки воздуха не проникали в конструкцию. Для этого рядом с вентиляцией устанавливается специальный обратный клапан, который перекрывает воздуховод при выключенной установке.

Если нет возможности вывести воздуховод на улицу, или сделать дополнительное отверстие в вентиляционном канале, то можно использовать готовое отверстие, прикрытое вентиляционной решёткой. Её нужно будет просто поменять на другую. По сути, это тот же переходник, только в его нижней части есть решётка. То есть, переходник будет функционировать по двум разным направлениям. Чтобы вы поняли, о чём идёт речь, посмотрите на фото ниже.

Рекомендации по установке

Как правильно установить вытяжку над газовой плитой? Прежде чем переходить к установке, убедитесь, что соблюдены следующие условия:

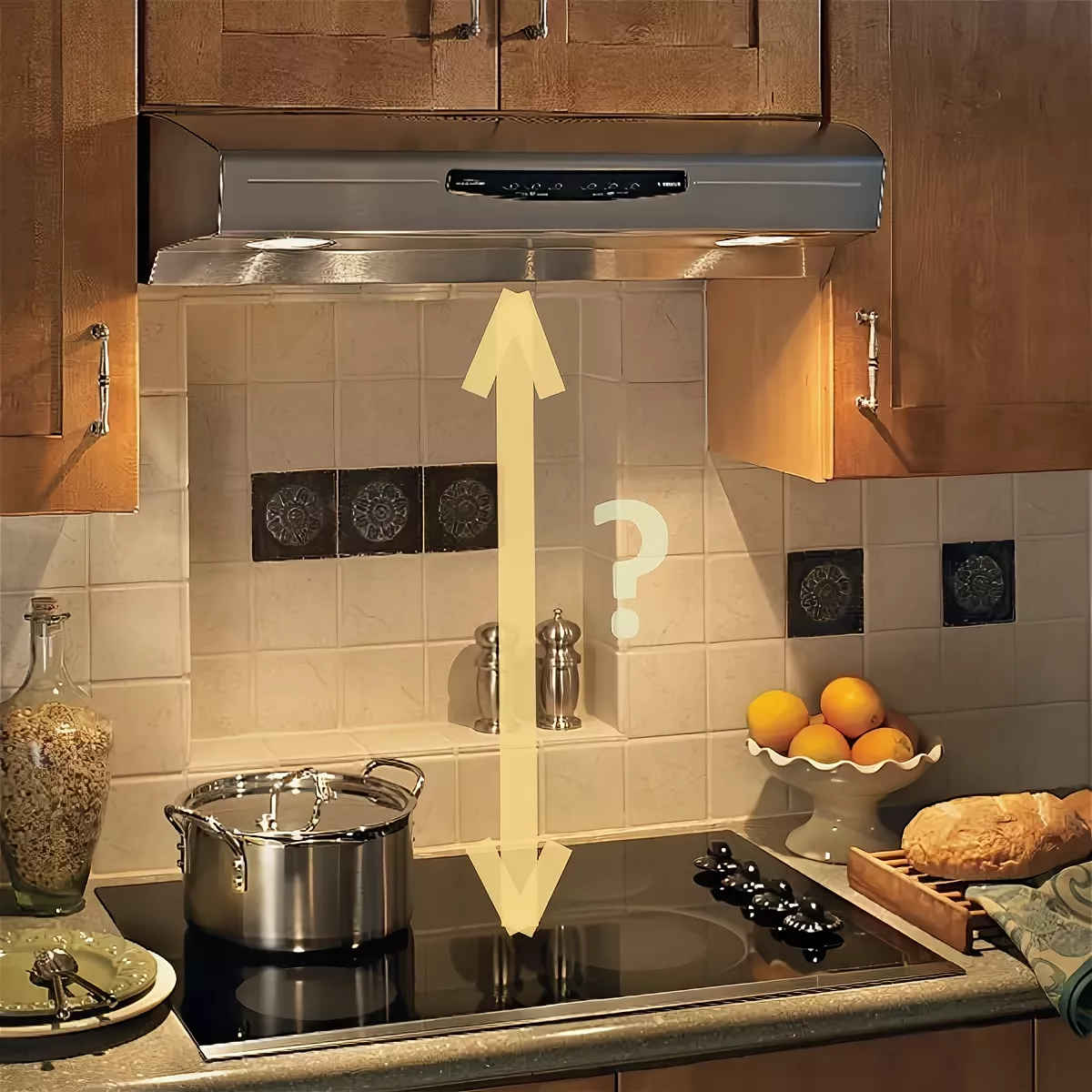

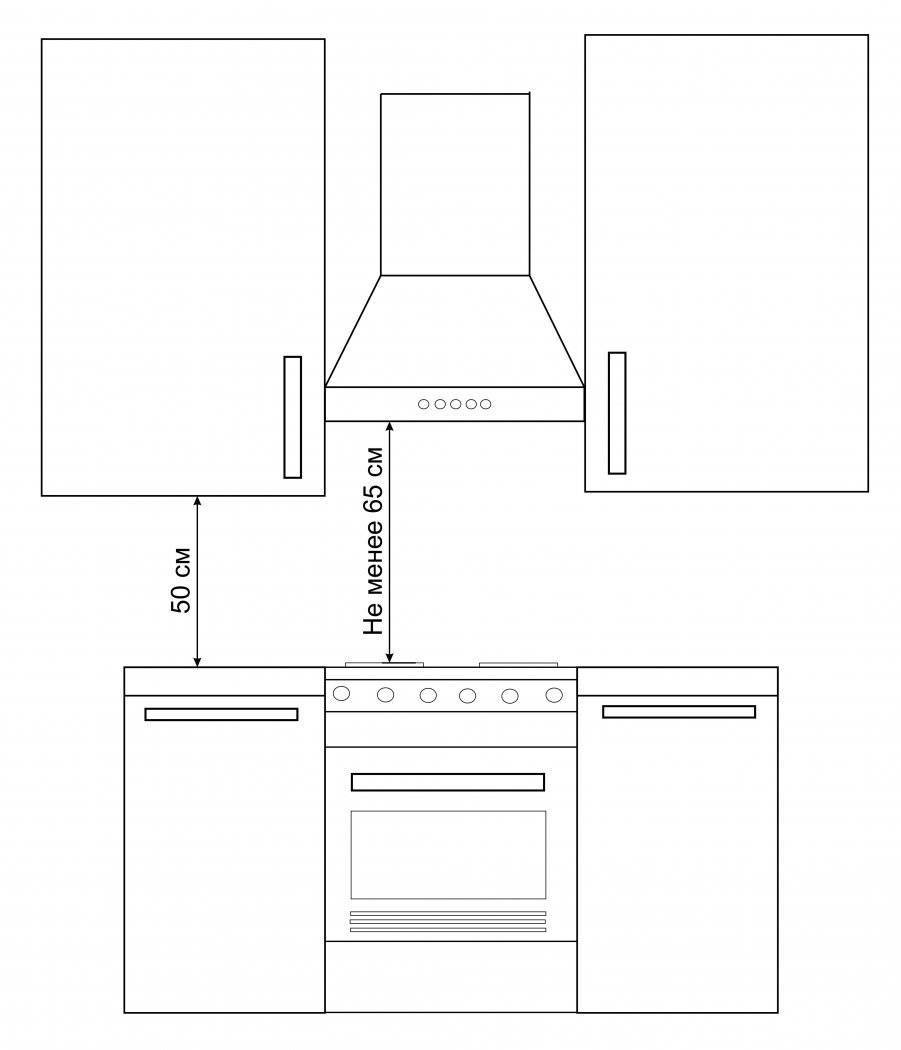

  1. Расстояние от поверхности плитки до нижнего края купола вытяжки – 65-75 см. Допускаются небольшие колебания в несколько сантиметров, но если установить вытяжку слишком высоко, её мощности может не хватать, и вредные вещества будут проходить в комнату. Если же сделать слишком низко, вытяжка будет мешать людям.
  2. Ширина и глубина вытяжного купола должны быть примерно равны габаритам площади поверхности плиты. Когда кажется, что громоздкий купол будет портить интерьер, стоит приобрести вытяжку с выдвижной панелью. Другие модели предусмотрены для встраивания в кухонные гарнитуры.
  3. Выходное отверстие советуется сверлить подальше от окна, иначе неприятные запахи могут подсасываться через форточку обратно в дом.
  4. Розетку для подключения лучше провести отдельную. Она не должна располагаться над плитой, чтобы не нагреваться, но и далеко размещать не стоит, поскольку у многих вытяжек короткие шнуры.
  5. По строительным правилам, нельзя устанавливать вытяжку в общедомовую шахту. Скорее всего, газовщики запретят такое решение. Если нельзя, но очень хочется, можно спросить, допустим ли в вашем доме вариант, где половину вытяжного отверстия занимает труба вентиляции, а другая половина остаётся свободной.
  6. Чем короче будет воздуховод и чем меньше изгибов в нём будет, тем выше будет эффективность прибора. Располагать агрегат поближе к вытяжному отверстию, предпочтительно ещё и потому, что более короткий воздуховод обойдётся дешевле.

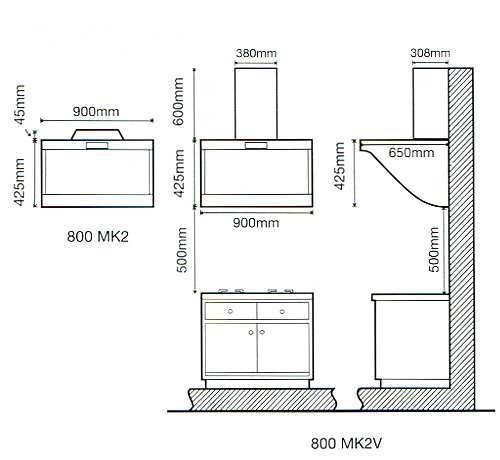

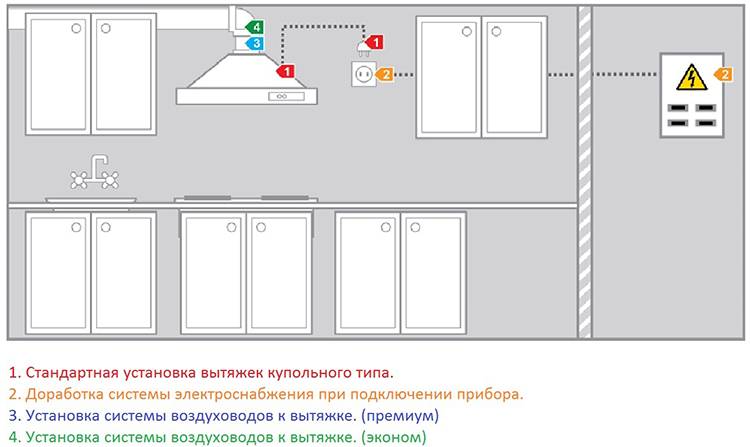

Стандартная схема установки вытяжки

На выбор расстояния до плиты влияет мощность устройства. Приборы, рассчитанные на 250 – 300 м3/ч, обязательно устанавливать не выше 75 см. Если же прибор обеспечивает воздухообмен в 600 м3/ч и больше, то такой агрегат смело можно поднимать выше.

Загляните в инструкцию, разные производители указывают разную высоту, учитывая другие особенности своей продукции.

Где должна располагаться вытяжка?

При покупке вытяжки вместе с ней в комплекте всегда идет инструкция по применению, в которой указано, где и на каком расстоянии от плиты должен располагаться прибор. Вытяжная конструкция может быть встроенной в навесной шкаф, а может располагаться под ним, главное, чтобы ее размер совпадал с размерами варочной поверхности, и она висела точно над плитой. Также еще до приобретения вытяжки необходимо проконсультироваться со специалистами по поводу ее мощности. Например, на большое кухонное пространство не подойдет маленький прибор, а на небольшой кухне нет необходимости устанавливать очень мощный агрегат.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.
  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.
  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Виды вытяжек

Независимо от внешнего вида и особенностей внутреннего устройства, все кухонных вытяжки осуществляют забор «отработанного» воздуха, поднимающегося над плитой. Принципиальное отличие существует в том, куда далее устройство отправляет этот поток.

Принцип работы

Различают вытяжки для газовой плиты:

  • Отводящие – устройства, имеющие выход к улице. В квартире это подключение к шахте центральной вентиляции. В отдельном доме кухонная вытяжка может иметь выход непосредственно на улицу через отверстие в стене.
  • Рециркуляционные – устройства, которые работают автономно. Они пропускают воздух через систему фильтров и выбрасывают его обратно в помещение.
  • Универсальные – кухонные вытяжки, в которых предусмотрена работа, как в режиме рециркуляции, так и в отводящем режиме.

Отводящие вытяжки на 30% эффективнее очищают воздух, чем рециркуляционные. Они оснащены многоразовыми фильтрами грубой очистки, которые осуществляют защиту механизма устройства от загрязнения.

Рециркуляционный режим работы требует ступенчатой очистки воздушного потока. Помимо многоразовых металлических фильтров, такие устройства оснащены одноразовыми угольными фильтрами, которые требуют периодической замены.

Конфигурация и расположение

По внешнему виду кухонные вытяжки условно делят на:

  • купольные;
  • плоские;
  • встроенные;
  • Т-образные;
  • выдвижные.

Купольная техника имеют классическую форму каминной вентиляции. Они отличаются эффективной работой на вытяжку, достаточно простым устройством. Смонтированы могут быть в любом месте кухни. Производители предлагают металлические изделия в стиле хай-тек и под дерево, для более традиционных интерьеров.

Купольные модели требуют достаточного пространства и не всегда их установка оправдана в малогабаритных квартирах. Для небольших кухонь подойдут плоские модели, встроенные в кухонную мебель или выдвижные механизмы. Например, выдвижная рециркуляционная модель не нарушит интерьера и сохранит чистый воздух в небольшой студии.

Т-образные модели устанавливают чаще в просторных помещениях, где газовая плита и рабочая зона кухни располагаются в центре.

По месту расположения различают:

  • навесные;
  • островные;
  • угловые;
  • настольные.

Поскольку классификация условная, то навесной вытяжкой для газовой плиты можно назвать любое устройство, кроме настольного. Чаще к навесным относят классически расположенную пристенную вытяжку купольного или встроенного типа.

Островной вытяжкой для газовой плиты называют все устройства, которые свисают с потолка в центре кухни. Чаще это Т-образные модели, но производители предлагают и классические купольные варианты, и бытовую технику эксклюзивного дизайна.

Угловые. Здесь по названию видно, что техника монтируется в углу кухни. Она может быть открытой купольного типа, встроенной в шкаф или свисать с потолка, но чаще ее закрепляют на стенах.

Настольные вытяжки представляют собой отдельный вид устройств, плоской конфигурации, часто с выдвижной панелью. Это компактные механизмы, работающие в режиме рециркуляции. Их встраивают в столешницу рядом с варочной поверхностью или в стену сзади, выдвигают при необходимости.

Монтаж вытяжек по видам

Техника монтажа аппарата, напрямую зависит от типа выбранного агрегата. Существуют такие виды:

  • подвесные (их еще называют стандартными, козырьковыми или плоскими) — их закрепляют над варочной панелью под шкафчиком;
  • встраиваемые – монтируются внутри навесного шкафа (шкаф изготавливается специально, исходя из размеров устройства), таким образом становятся не заметными в интерьере;
  • настенные (каминные или купольные) – установить такую кухонную вытяжку можно на стене, прямо над варочной поверхностью;
  • наклонные (разновидность настенных аппаратов — имеют наклонную панель);
  • угловые – такой вид устройств крепятся в углу комнаты;
  • островные – можно закрепить к потолку в любом месте, где установлена плита (островок).

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

Как правильно подключить вытяжку к воздуховоду самостоятельно видео

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

Популярные ошибки при установке вытяжки

Мы рассказали вам, как правильно установить вытяжку на кухне.

Теперь давайте разберём ошибки, которые часто делают пользователи, решая действовать самостоятельно:

  • Глухое соединение воздуховода с естественной вентиляцией. Некоторые хозяева хоть и ставят решётку, но после всё равно полностью накрывают её воздуховодом.
  • Для мощной вытяжки используют малую диаметром гофру или трубу, который не совпадает с раструбом.
  • Установка вытяжки на кухне над плитой без учёта высоты. Что может привести к пожару.
  • Вывод воздуховода на улицу через дыру в стене дома. Что запрещено в квартирах.
  • Длинный воздуховод с множеством поворотов. Это сказывается и на работе прибора, и на уровне шума.
  • Установка мощной вытяжки (800 м3/ч и выше) с подключением к обычной вентиляции, которая способна на 300 м3/ч.
  • Соединение деталей канала клеем. После такой канал уже нельзя разобрать.
  • Отсутствие розетки рядом с вытяжкой. И тогда приходится прибегать к тройникам и др. способам соединения прибора с сетью, что выглядит некрасиво, неудобно в использовании.
  • Ошибки в установке обратного клапана. Нужно учитывать углы и наклоны, чтобы клапан работал бесперебойно.
  • Неправильное расположение щелей у решётки. Иногда нужно, чтобы они были снизу, а не вверху.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

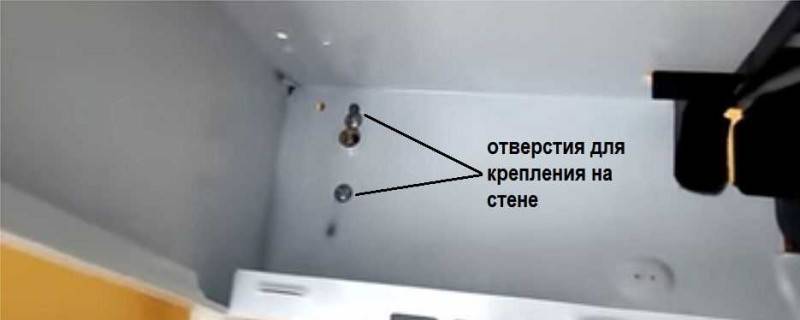

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

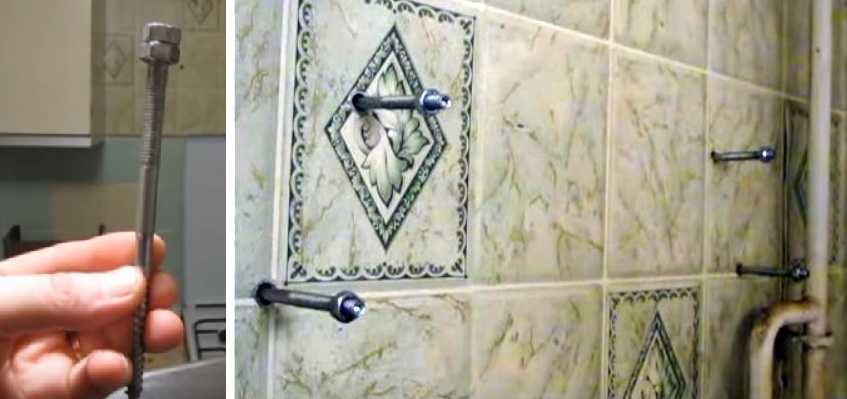

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

  • Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
  • Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
  • Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
  • Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
  • Размечается место крепления конструкции.

Установка

  • компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
  • Перфоратором просверливаются отверстия под фиксаторы вытяжки.
  • Вкручиваются шурупы.
  • Пользуясь уровнем, проверяется горизонтальность монтажа.
  • Навешивается вытяжка (без короба).
  • Соединяется с вытяжной трубой, соединенной с каналом.
  • Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
  • Проводится пробный пуск технического устройства во всех режимах.
  • При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

  • встроенного типа – вся установка маскируется в подвесном шкафу;
  • каминного и купольного вида – конструкции фиксируются на стене;
  • островная модель – компонуется на потолочине;
  • угловая вытяжка – ставится в углу;
  • плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

  • Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
  • Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
