Разновидности батарей отопления: плюсы, минусы, эффективность

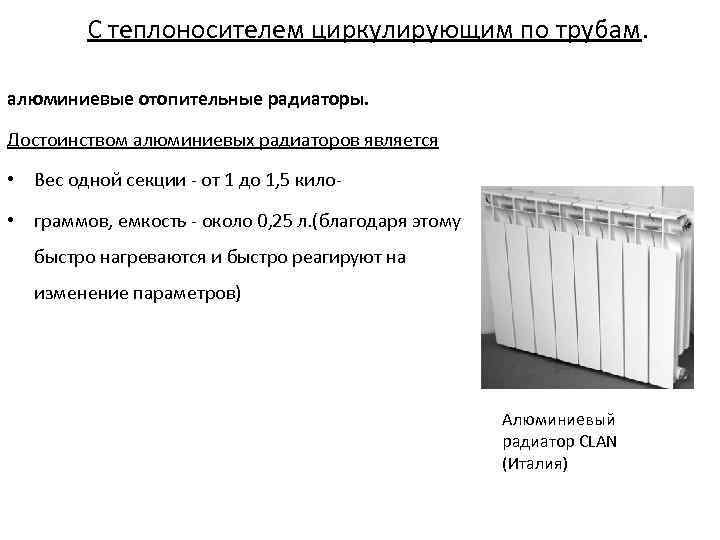

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

• быстрый нагрев;
• высокие показатели теплоемкости;
• незначительный вес;
• доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);

• широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

• неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
• низкую прочность;
• плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

Производитель	Модель	Вес, кг	Мощность, кВт	Объем, л	Давление, бар.	Размеры, см	Дистанция между осями, см
1. Rifar, РФ	Alum 500	1,45	0,183	0,27	20	9х8х56,5	50
2. Fondital, Италия	Calidor Super-500	1,32	0,193	0,3	16	9,7х8х55,7	50
2. Rovall, (Италия)	Alux-500	1,31	0,179	0,23	20	10х8х54,5	50
3. Radiatori 20000 S.p.A.	500R	1,6	0,199	0,58	16	9,5х8х57,7	50
4. Faral	Green НР-350	1,12	0,136	0,26	16	8х8х43	35
5. Faral	TrioНР-500	1,58	0,212	0,5	16	9,5х8х58	50

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Какие требования предъявляются к монтажу радиаторов?

Если верить стандартным расчетам, то указывается расход 90-125 Вт на 1 кв.м помещения, которое отапливается. В таком случае, учитывается еще наличие в комнате окна, двери, высоты потолков не больше 3-х метров, температуры теплоносителя 70 градусов по Цельсию.

Если такие стандарты нарушаются, к примеру, высота потолков больше, то и мощность радиаторов должна быть увеличена на столько же. А если у вас окна со стеклопакетами, то у них низкая теплоотдача, соответственно, как показывают отзывы, мощность можно уменьшить на 10 процентов.

Таблица подбора количества секций радиатора отопления

Когда проводятся расчеты, какие бы самые лучшие радиаторы отопления ни были, обязательно необходимо учитывать особенности конструкции вашей отопительной системы. И если подача носителя тепла будет производиться через нижнее отверстие, а обратный ход – через верхнее, то в таком случае каждый радиатор будет не додавать до 10 процентов своей мощности. Если теплоноситель будет подводиться только с одной стороны, то устанавливать больше 10-ти секций будет бессмысленной – ведь последние секции будут греть достаточно слабо.

Расчет мощности, количества секций

Перед тем, как выбрать батарею отопления для квартиры, необходимо просчитать, сколько секций должно быть установлено в каждой конкретной комнате и определиться с мощностью и показателем давления этого прибора. Делается это следующим образом:

Выбираем мощность радиатора

В данном случае необходимо учесть следующие моменты:

• Тип здания (из кирпича или панелей).
• Площадь отапливаемой комнаты.
• Количество окон.
• Наличие внешних стен.
• Тип остекления в квартире (стеклопакеты или деревянные окна).

По стандарту в комнате с высотой потолков 3 м, имеющей одно окно с деревянной рамой и одну дверь обычно ставится радиатор с мощностью 90-125 Вт на 1 м 2 .

Полезная информация: Чтобы подобрать батарею оптимальной мощности для комнаты для простоту расчетов нужно ее площадь умножить на 100 Вт.

Если там находится одно окно и две стены наружного типа эту цифру надо увеличить на 20%.

При наличии двух окон и двух наружных стен – на 30%.

При расположении окна на северной или северо-восточной стороне: + 10%.

При размещении радиатора в нише: + 5%.

При наличии сплошного экрана на батарее: + 15%.

Определяемся с количеством секций

Средняя мощность секции радиаторов различных видов:

Есть еще один вариант расчета как выбрать количество секций батареи отопления, чтобы в отапливаемом помещении было комфортно, который считается более точным. Данный расчет также производится с учетом их теплоотдачи. При этом в качестве единицы пространства используется не площадь помещения, а его «кубатура», то есть объем воздушной массы, который предстоит отапливать. Каждая комната обсчитывается отдельно: сначала выбирается мощность отопительного прибора, а потом рассчитывается количество его секций.

Учитывая, что для обогрева 1 м 3 воздушного пространства жилой комнаты необходимо 39-41 Вт энергии, для того, чтобы обогреть помещение площадью 10 м 2. с высотой потолков 3,0 м нужно 1230 Вт.

• Высчитываем кубатуру: 3 х 10 = 30 м 3 .
• Определяем расход энергии: 41 х 30 = 1230 Вт.

Условимся, что каждая секция современной батареи отопления вырабатывает примерно 200 Вт энергии. То есть, чтобы вычислить оптимальное количество секций нужно 1230:200 = 6,15 секций. Округляем в большую сторону. Выходит, в помещении с кубатурой в 30 м 3 нужно установить радиатор с 7-ю секциями.

Полезная информация: При установке батареи в помещении углового типа в формулу расчета количества секций добавляется коэффициент теплопотерь (1,1-1,3), значение которого должно соответствовать климатической зоне. В итоге получится: 1230·1,3:200=7,995. То есть для такой комнаты подойдет радиатор из 8 секций.

Разбираемся с рабочим давлением

Приобретая радиаторы отопления, нужно учитывать показатель их рабочего давления, который должен быть выше давления отопительной системы дома

Это особенно важно при проведении гидравлических испытаний, когда нагрузка на систему особенно интенсивная. Для батарей различного вида он имеет собственное значение:

• У чугунных – 6-12 атм.
• У алюминиевых – 16-20 атм.
• У биметаллических – 35 атм.
• У стальных – 6-10 атм.

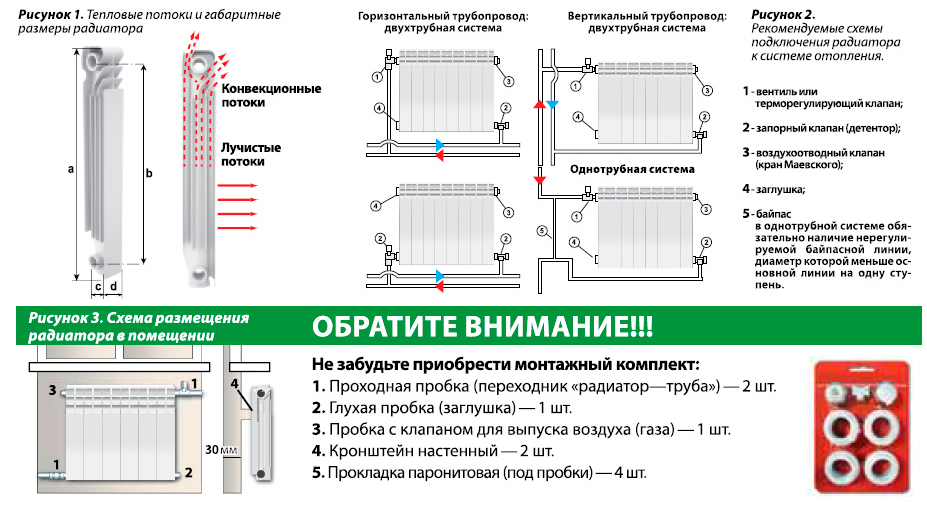

При самостоятельном монтаже важно знать, как правильно подключить батарею отопления и какие существуют схемы. Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья

Про необходимость наличия расширительного бачка в отопительных системах частных домов, а также про его установку, у нас есть отдельная статья.

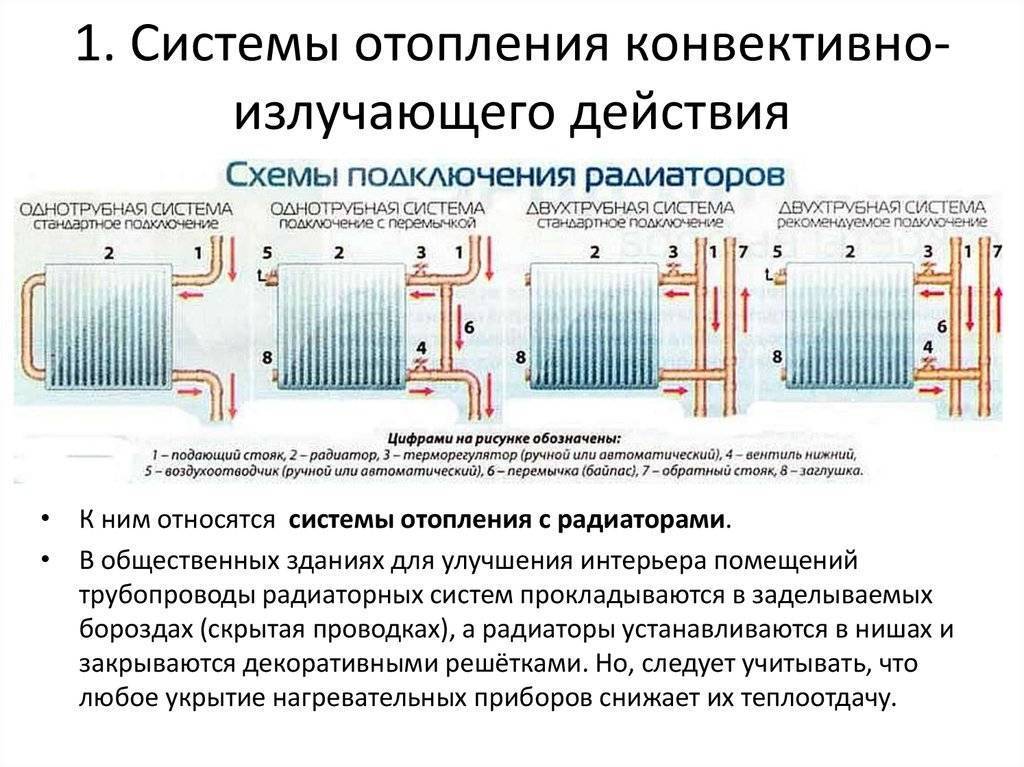

Схемы подключения радиаторов отопления в частном доме

Эффективная работа системы отопления – гарантия комфортного проживания человека в частном доме. Замечательно, если такая система уже подключена к центральным отопительным сетям. Иначе возникает необходимость использования автономного отопления, которое должно также обеспечить жильцов комфортными условиями для проживания. В этом случае самым важным моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.

Схемы разводки труб

Вначале следует разобраться со схемой разводки труб. Это актуально потому, что жильцы частных домов в стадии его постройки или во время осуществления капитального ремонта не могут правильно рассчитать расходы, понесенные на сооружение отопительной системы. Поэтому часто экономить приходиться непосредственно на материалах.

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

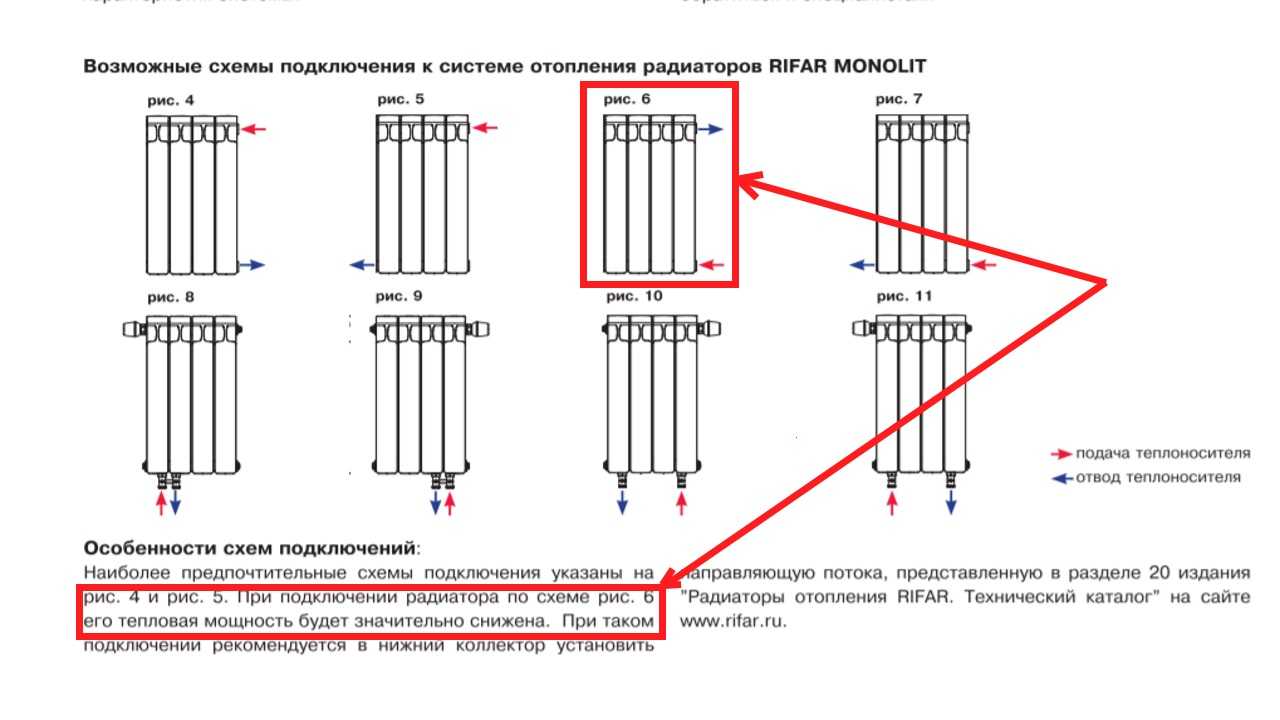

Способ подключения

Не все понимают, что разводка труб системы отопления и правильное подключение влияют на качество и эффективность теплоотдачи. Разберем этот факт подробнее.

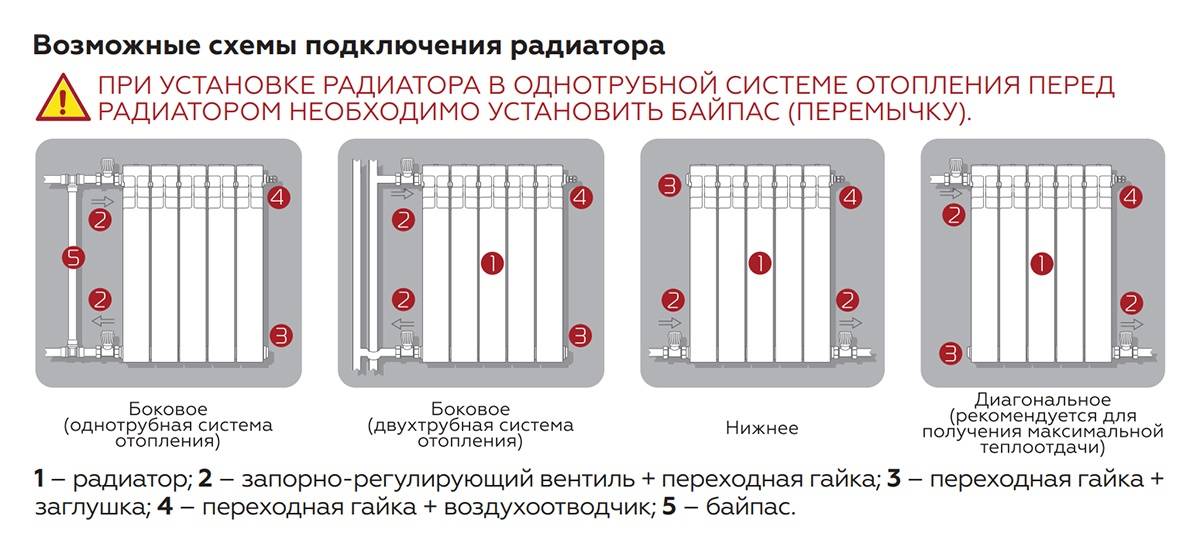

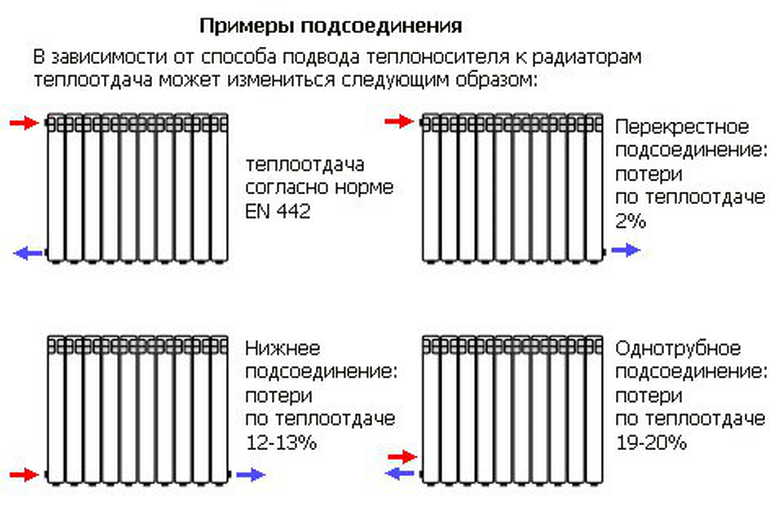

Существует 4 способа подключения радиатора:

• Боковое. Этот вариант чаще всего используют в городских квартирах многоэтажных домов. Квартир в мире больше, чем частных домов, поэтому производители используют такой тип подключения как номинальный способ определения теплоотдачи радиаторов. Для его расчета используется коэффициент 1,0.
• Диагональное. Идеальное подключение, потому что теплоноситель проходит по всему прибору, равномерно распределяя тепло по его объему. Обычно этот вид используется, если в радиаторе более 12 секций. При расчете используется повышающий коэффициент 1,1–1,2.
• Нижнее. В этом случае трубы подачи и обратки подсоединяются снизу радиатора. Обычно такой вариант используется при скрытой проводке труб. В этом виде подключения есть один минус — теплопотери 10%.
• Однотрубное. Это, по сути, нижнее подключение. Обычно его используют в системе разводки труб ленинградка. И здесь без теплопотерь не обошлось, правда, они в несколько раз больше — 30–40%.

Какие батареи лучше ставить в квартире

Мы уже знаем, что угрожает батареям отопления в централизованных отопительных системах. Это высокое давление и гидроудары – остальным можно пренебречь (в какой-то степени). Как же все таки выбрать радиаторы отопления для квартиры и какие к ним требования? Здесь все легко и просто, о чем будет написано ниже.

Стойкость к высокому давлению и гидроударам

Лучшие батареи отопления для квартиры – это те, что способны выдержать высокое давление. Чем выше дом, тем выше должен быть показатель максимального возможного давления в батарее. Также нужно помнить о возможных гидравлических ударах, поэтому этот показатель увеличивается вдвое. Если учесть, что давление в отопительных системах высотных домов достигает 15-16 атмосфер, то батареи должны выдерживать максимальное давление до 32 атмосфер.

Для пятиэтажных домов подойдут модели с более скромными показателями, так как давление здесь не такое высокое – нужно ориентироваться 16-20 атмосфер с учетом возможных гидравлических ударов.

Стойкость к коррозии

Коррозии подвержены многие модели радиаторов. Особенно опасна электрическая коррозия, которая может возникнуть в месте соединения разных металлов.

В трубах отопительных систем течет далеко не чистая вода. Здесь встречаются и довольно агрессивные компоненты, используемые для очистки труб и радиаторов от следов коррозии. Вместе с ржавчиной и накипью агрессивные компоненты проедают и металл. И если тот же чугун еще может похвастаться стойкостью, то алюминий под таким воздействием подвергается разрушению. Механические примеси и вовсе требуют применения толстостенного металла, стойкого к механическим воздействиям.

Дизайн и бренд

Какие батареи отопления лучше для квартиры, а какие лучше для дома? В частных домах мы вольны использовать любые отопительные батареи, так как там мы самостоятельно отвечаем за отсутствие гидроударов и за качество теплоносителя. Поэтому там мы нередко используем достаточно дешевые радиаторы, от которых не требуется большой выносливости (особенно, если в доме монтируется система отопления открытого типа).

Что касается многоквартирных домов, то здесь необходимо обратить внимание на самые выносливые батареи от ведущих брендов. Например, это могут быть радиаторы отопения от Kermi, Global или Fondital

Наилучшим качество обладает продукция от немецких производителей, но тут нужно быть готовым к большим затратам. Зато такие радиаторы могут использоваться в отопительных батареях любого типа – они максимально надежные и выносливые.

Что касается китайских батарей, то тут всегда есть шансы нарваться на неприятности. Например, некоторые производители откровенно «халтурят», уменьшая толщину металла. В результате батареи получаются тонкими и хлипкими. Поэтому лучше всего надеяться на европейские бренды.

Современные модели чугунных радиаторов, сделанные под старину.

Дизайн батарей играет огромное значение. В последнее время наиболее популярными стали тонкие панельные и секционные радиаторы. Они обладают привлекательным внешним видом и неплохой эффективностью – производители делают все возможное, чтобы сочетать высокое качество сборки, отличный дизайн и высокую теплоотдачу. Интересен тот факт, что на рынке снова начали появляться чугунные батареи, но теперь они отличаются довольно интересным ретро-дизайном.

Именно чугунные батареи способны выдержать практически любые неприятности, которые способны создать отопительные системы. Но за это приходится расплачиваться их громоздкостью и низкой эффективностью.

Высокая теплоотдача

Раз уж мы заговорили об эффективности, то при выборе радиаторов нужно обратить внимание и на теплоотдачу. Чем выше этот параметр, тем теплее будет в вашей квартире при той же температуре теплоносителя

Некоторые модели алюминиевых и биметаллических радиаторов отопления обладают теплоотдачей до 200 Вт и выше на одну секцию. Для старых чугунных батарей этот показатель примерно в полтора раза выше, зато они более надежные и выносливые.

Биметаллические радиаторы

Биметаллические радиаторы- плюсы

Биметаллический радиатор включает в себя высокую стойкость к коррозии лучших сплавов железа и высокую теплоотдачу алюминия, а также небольшой вес.

Обратной стороной является неподъемно высокая цена, среднему классу это недоступно. Можно купить дешевые модели биметаллических радиаторов, но из качеств в них осталось лишь название.

Применять биметаллические радиаторы для частного дома не целесообразно по причине высокой стоимости. У них самая большая прочность, но локальная сеть отопительной системы не имеет высокого давления, поэтому преимущество этого радиатора в данном случае бесполезно.

По структуре радиаторы подразделяются на трубчатые, секционные, конвекторные и панельные.

Способы крепления конвекторных обогревателей

Батареи различают не только по материалу и строению, но и по типу их размещения. Выделяют:

Встраиваемые плинтусные

Размещаются подобные радиаторы вдоль стены снизу.

Подобные конфигурации предотвращают сырость стен, конденсат, равномерно прогревают труднодоступные части комнаты.

Этот вариант отопления подходит для помещений с обширным остеклением, с высокими потолками и объёмными площадями.

Напольные и внутрипольные

Категория этой продукции отличается мощностью и компактностью. Зачастую используются в помещениях с большими окнами и низкими подоконниками, например, в автомобильных салонах, выставочных залах.

Электрические

Подобные приборы ускоряют естественную циркуляцию воздуха, за счёт чего прогрев помещения происходит гораздо быстрее благодаря особой конструкции.

У электрического радиатора большая площадь поверхности для теплообмена. К тому же он оснащён термостатом.

Воздушные или настенные

Самый распространённый вариант размещения. Местом для установки служат стены с наибольшей потерей тепла. Так, подобный вид батареи создаёт тёплую воздушную заслонку.

Какие угрозы таит в себе централизованное отопление

С одной стороны, подача тепла извне удобнее автономного отопления – не надо возиться с установкой котла и его настройкой. Придет осень, и горячая водичка весело побежит по вашим батареям, согревая квартиру.

Но не все так гладко в системе централизованного отопления:

• В воде, прошедшей долгий путь, содержится немало химически активных примесей, способных вызвать коррозию труб и радиаторов.
• А еще мелкие частички шлама, неизбежно попадающие в теплоноситель, царапают батареи изнутри, через несколько лет протирая их до дыр.
• И температура воды не всегда бывает стабильной – то батареи имеют комнатную температуру, а то до них и дотронуться невозможно.
• А самая главная опасность – это внезапный огромный скачок давления в системе отопления, так называемый гидроудар. Он бывает, к примеру, по той причине, что слесарь слишком резко закрыл кран насосной станции.

Раньше там использовали вентили, имеющие плавный ход, а с появлением шаровых кранов появилась возможность перекрывать воду мгновенно. Бывает гидроудар и тогда, когда лишний воздух в трубы попадает. Секундный скачок давления бед наделать способен много. Слабые батареи не выдерживают огромного давления и лопаются, брызнув кипятком, испортив предметы обстановки и нанеся урон соседям снизу.

Определяем необходимую мощность радиатора

Мощность необходимо учитывать, исходя их типа помещения, в котором будет установлен радиатор. Да-да, именно мощность или если точнее — эффективность передачи тепла от носителя к потребителю, то есть то, как хорошо он будет нагревать нашу квартиру или дом.

А на окончательное значение влияют следующие моменты:

1. тип здания: панельный или кирпичный;
2. размер помещения;
3. количество окон;
4. количество внешних стен;
5. вид окон: пластиковые или деревянные.

В стандартном помещении с потолками высотой 3 м, одним деревянным окном и одной дверью устанавливается радиатор мощностью от 90 до 125 Вт на 1 кв.м.

Каждый вид радиаторов имеет свою мощность, приходящуюся на одну секцию:

• чугунный – 80-150 Вт;
• алюминиевый – 190 Вт;
• биметаллический – 200 Вт;
• стальной – 450 – 5700 Вт (на весь радиатор).

Разновидности водяных радиаторов отопления

При выборе покупатель обращает внимание на внешний вид товара. Однако первоочередное значение имеют материал, строение и тип крепления батарей

Эти показатели влияют на благоприятную работу

Важно, чтобы прибор подходил под отапливаемую площадь

Водяные радиаторы бывают нескольких типов.

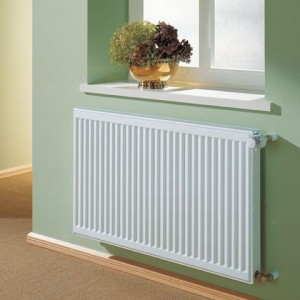

Панельные с регулировкой кранами

Батареи с цельной конструкцией, которые готовы к монтажу и эксплуатации — не нужны дополнительные крепления и комплекты радиаторов. Зачастую изготавливаются из стали. Широкое применение радиаторов панельного типа — в теплосетях с независимой схемой. Взаимодействует с системой автоподдержания температуры.

Плюсы панельных радиаторов:

• Презентабельный, современный внешний вид.
• Простота установки.
• Высокая отдача тепла — благодаря наличию конвекторов.
• Экономичность — за счёт малого количества теплоносителя в батарее и высокой теплоотдачей. А также панельный радиатор возможно оснастить термоголовкой, с которой регулируют температуру подачи тепла.

Минусы:

• При протечке меняют сразу весь прибор, а не отдельный элемент.
• Невысокая стойкость к коррозии. Если не соблюдать условия эксплуатации (наличие воздуха, ежегодные спуски воды, неурегулированный показатель РН), панельный радиатор быстро выйдет из строя.
• Нельзя допускать гидроудары. Для этого на входе устанавливают редуктор давления.
• Сильный удар выводит прибор из строя и его придётся менять.

Секционные

Конструкция представляет соединённые между собой секции. Изготовлены под давлением с помощью литья, соединены резьбовыми элементами либо точечной сваркой. Материал, как правило, чугун или сталь. Особенность типа — большая тепловая инерционность. Секционные батареи из стали дороже чугунных из-за технологии производства. Применяют в системах централизованного отопления.

Плюсы секционных радиаторов:

• Удобство в эксплуатации — если одна секция повреждена, достаточно заменить только её. Нет необходимости в замене всего прибора. А также можно нарастить дополнительные секции.
• Срок использования — в среднем 30 лет.

Минусы:

• Со временем в системе скапливается осадок — по причине медленного движения теплоносителя. Поэтому периодически радиаторы промывают.
• Нет возможности быстро менять температуру обогрева — из-за большой теплоёмкости.
• Наличие соединений между секциями увеличивает ненадёжность системы.

Трубчатые

По конструкции это сварные трубчатые приборы. Выпускаются с расчётом давления в 10—15 атмосфер. Производятся из стали. Предпочтительна установка в зданиях с самостоятельной системой отопления, так как центральное отопление иногда провоцирует перепады давления, что приводит к разгерметизации швов.

Важно! Эффективность батареи зависит от количества трубок Оптимально — 6. Плюсы трубчатых радиаторов:

Плюсы трубчатых радиаторов:

1. Благодаря сварным стыкам, утечки при правильном использовании не грозят. Швы создаются лазером.
2. Высокий порог давления — до 15 атмосфер.
3. Гигиеничность — трубчатые радиаторы легко вытирать от пыли, к тому же дети не поранятся за счёт закруглённых форм.

Минусы:

1. Небольшая толщина стали (максимум 1 мм).
2. Невысокая теплоотдача.
3. Высокая стоимость за счёт сложного процесса изготовления.

Пластинчатые

Система этих батарей состоит из U-образной трубки, по которой движется вода. На трубку нанизаны теплообменные пластинки. Распространённый материл — сталь.

Применяются в жилых и общественных помещениях, промышленных объектах.

Плюсы пластинчатых радиаторов:

• Позволяет отапливать большие площади благодаря высокой скорости движения воды.
• Отсутствие стыков обеспечивает полную надёжность. Вероятность порыва прибора исключена.
• Порог рабочего давления — до 40 атмосфер.
• Финансовая доступность.

Минусы:

• Непривлекательный внешний вид.
• Вероятность, что рёбра на батарее забьются пылью и неблагоприятно повлияют на температуру обогрева.

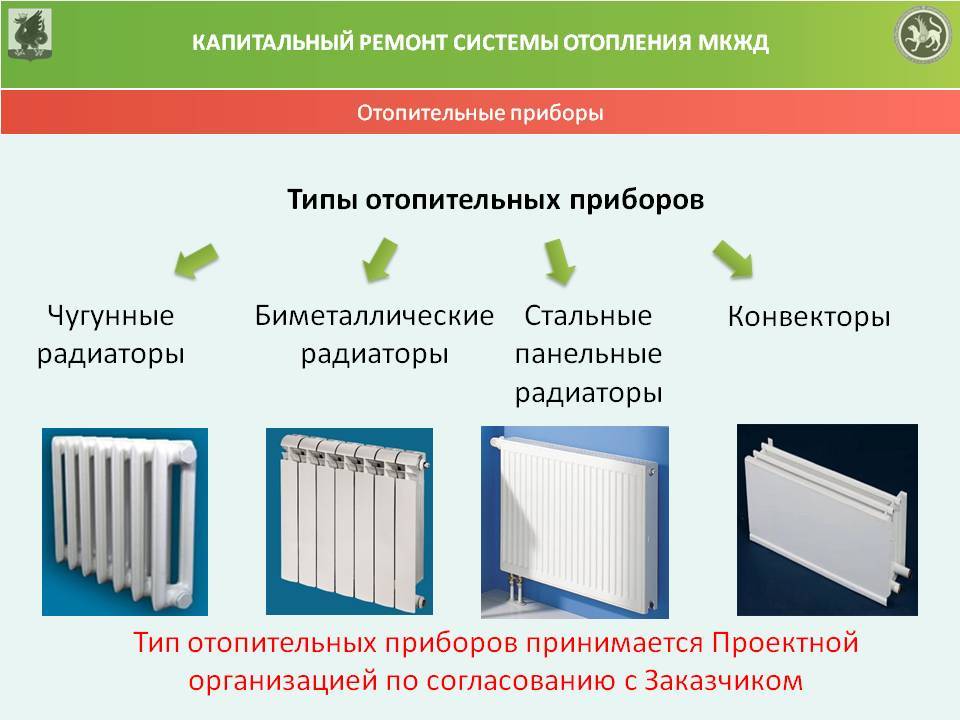

Современные виды радиаторов

Для начала разберемся с существующими видами радиаторов и выделим все их плюсы и минусы.

Чугунные

Недостатков у данного вида, к сожалению, больше, чем достоинств. Изделия из чугуна имеют большую массу, плохую теплоотдачу и требуют регулярной покраски. Покупателей привлекают своей низкой ценой. К плюсам можно отнести, так же, долговечность и стойкость к коррозии.

Алюминиевые

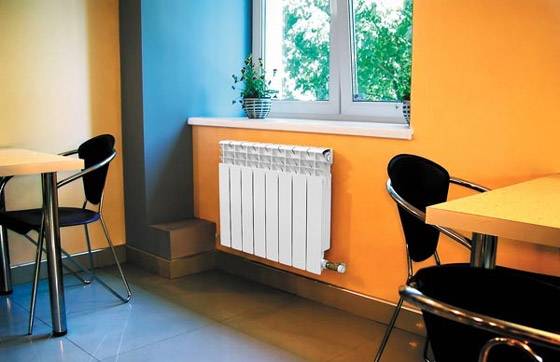

Алюминиевые радиаторы на российском рынке являются самыми популярными за счет привлекательного дизайна, легкости, прочности и надежности. Эти приборы состоят из секций, количество которых определяется исходя из площади отопления, в котором они будут установлены. Выпускаются они в двух вариантах. Первый пригоден для использования в квартирах, т.е. при системе центрального отопления, так как выдерживают давление в 10 атмосфер. Второй вариант может применяться в частных домах при автономном отоплении с нагрузкой меньше 6 атмосфер. К недостаткам можно отнести подверженность коррозии, необходимость спускать воздух из радиатора при помощи воздухоотводного клапана.

Стальные

Стальные радиаторы чаще применяются в загородных домах. Плюсом этого вида является привлекательность в эстетическом плане, высокая теплоотдача, а также относительно низкая стоимость. Но не исключены и отрицательные стороны таких батарей: не выдерживают гидравлических ударов, плохо реагируют на попавший по трубам кислород.

Биметрические

Биметрические радиаторы – это вид, который имеет алюминиевую оболочку и стальную трубу в середине. Главными преимуществами являются способность выдерживать гидравлические удары и высокое давление, спокойно реагировать на теплоноситель плохого качества. Таким образом, радиаторы из биметалла можно применять при любом типе отопления. Отрицательным качеством является высокая цена, которая обусловлена сложностью конструкции.

Выбираем радиаторы отопления для частного дома: какие лучше?

Когда строительные работы в доме завершены, встает вопрос о том, как устроить систему отопления так, чтобы дом был теплым. Главным узлом системы отопления становятся, конечно же, радиаторы отопления. К их выбору необходимо подходить с особой серьезностью, ведь от этого зависит прочность, долговечность и надежность вашей отопительной системы.

Рассмотрим основные преимущества отопительной системы частного дома:

• Ее работа осуществляется при небольшом давлении, что благоприятно влияет на эксплуатацию;
• В этой системе не бывает больших гидро-ударов, это обеспечивает широкий интервал выбора радиаторов;
• Соблюдая необходимые технические условия кислотного баланса воды, выбор радиаторов очень широкий.

Принимая в учет вышесказанное, выбор радиаторов нужно осуществлять с учетом максимального коэффициента теплоотдачи и хорошего соотношения цены и качества. Если не вдаваться в подробности, в частном доме можно эксплуатировать любые виды радиаторов. Но знание преимуществ тех или иных все же не повредит.

Для изготовления радиаторов применяют следующие виды материалов: чугун, алюминий, металл (сталь), биметалл.

Схемы подключения радиаторов

Тип подключения зависит от используемой системы отопления (естественная или принудительная циркуляция, двухтрубная или однотрубная система) и от конструкции здания.

Различают следующие виды подключения:

1. боковое (другое название —одностороннее) подключение батарей отопления;
2. диагональное (другое название — перекрёстное);
3. нижнее.

Каждое из них, кроме того, может быть осуществлено с байпасом или без него.

Боковое (одностороннее) подключение

Такая схема подразумевает подключение выходного и входного патрубков на одной стороне отопительного прибора. Теплоноситель, как правило, поступает в верхний патрубок и выводится с помощью нижнего. Схема отличается довольно небольшими тепловыми потерями (не более 5%) и обеспечивает равномерный прогрев каждой секции радиатора. По статистике, боковое подключение радиаторов отопления — наиболее распространённый вариант в многоэтажных зданиях, подключённых к центральной системе отопления.

Популярность легко объяснить удобством и дешевизной монтажа при достойной теплоотдаче батарей. Наиболее действенна такая схема в двухтрубной системе отопления, а также при использовании радиаторов не менее чем с 10 и не более чем с 15 секциями. Увеличение числа секций резко снизит КПД батареи, поскольку теплоноситель не сможет эффективно прогревать наиболее отдалённые от труб секции.

Диагональное (перекрёстное) подключение

В перекрёстной схеме входной патрубок подключается сверху отопительного прибора, а выходной — снизу, причём на противоположной стороне. Такая схема — ответ на вопрос тех, кого интересует, какое подключение радиаторов отопления лучше в плане теплоотдачи, поскольку теплоноситель распределяется равномерно по всей площади батареи. Диагональное подключение считается наиболее эффективным, а производители радиаторов в паспорте изделия привязывают номинальную мощность прибора именно к диагональной системе.

Она позволяет сократить теплопотери до 2%. Особенно востребовано диагональное подключение при 10-12 и большем количестве секций в отопительных приборах. Есть у схемы и ряд недостатков:

1. не слишком эстетичный вид;
2. лишний расход труб;
3. неудобный и длительный монтаж.

Несмотря на очевидные достоинства, из-за последних двух минусов строительные компании практически не применяют такое подключение отопления в своих многоквартирных комплексах.

Нижнее подключение: седельное и вертикальное

На постсоветском пространстве нижняя схема зачастую именуется «ленинградкой». Седельный вариант нижнего подключения подразумевает установку входной трубы с одной стороны нижней части прибора, а выходной — с другой стороны нижней части. В целом это наименее эффективный способ подключения среди всех, поскольку верхняя часть радиатора прогревается заметно хуже, а теплопотери достигают 15%. Однако это справедливо лишь по отношению к многоэтажным домам с большой общей длиной труб и огромным количеством радиаторов.

Седельное подключение батарей отопления в частном доме с автономной насосной системой уменьшает теплопотери до приемлемых показателей. Основная область применения седельной системы — одноэтажные дома, трубы которых проложены внутри пола. Неоспоримый плюс схемы — эстетичность отопительного прибора в связи с почти незаметными трубами.

Второй подвид нижнего подключения — вертикальная схема. Применяется она редко и только для тех видов радиаторов, в которых предусмотрена нижняя подводка. Патрубки в таких батареях располагаются друг возле друга в одном из нижних углов прибора. Для подключения применяется особый запорно-присоединительный узел. Преимуществами вертикальной схемы считаются внешний вид (ещё более незаметные, чем в седельной схеме, трубы) и экономия труб. Недостатками — неравномерность прогрева и вызванный им низкий КПД.

Подключение с байпасом

В случае, когда используется последовательное подключение радиаторов отопления (однотрубное), для возможности регулировать температуру в каждой из комнат устанавливают специальную перемычку — байпас. Байпас размещается между впускным и выпускным патрубками радиатора и позволяет теплоносителю двигаться, даже если вентили на приборах закрыты. Для лучшего распределения потока воды между байпасом и радиатором байпас делают из трубы меньшего, чем у основных труб, диаметра. Обвязка радиатора в такой системе подразумевает установку двух вентилей — на входной и выходной трубах.

Гораздо менее популярный вариант схемы — установка только одного трёхходового крана на стыке байпаса со стояком.

Конвекторные радиаторы

Радиаторы конвекторного типа подключаются к обычной системе отопления. Отличительная особенность совершенно иной способ функционирования.

Панельные, секционные или трубчатые радиаторы отдают тепло в окружающую среду со своей раскаленной поверхности, что позволяет нагреть помещение.

Работа конвекторов устроена иначе. Их конструкция предусматривает наличие множества тонких воздушных каналов, расположенных между ребрами пластин.

Воздух в комнате проходит сквозь них, при этом нагревается, становится легче и поднимается вверх, что обеспечивает непрерывное движение и смешение воздуха, т.е. постоянный подогрев

Это позволяет равномерно прогревать помещение, что немаловажно помехой не будет даже наличие множества предметов интерьера и перегородок

• Они легкие, компактные и надежные, т.к. произведены из меди, стали и алюминия — коррозионно-стойких материалов
• Требуется сравнительно небольшой объем воды в системе.
• Довольно быстро нагреваются и также быстро остывают
• Такие радиаторы позволяют нагревать комнаты с высокими потолками
• Система отопления с конвекторными радиаторами позволяет произвести экономию при покупке оборудования. Т.е. в такой системе используют трубы небольшого диаметра, достаточно малой мощности циркуляционного насоса и сам теплоноситель имеет небольшой объем.
• Очень простой монтаж, осуществить который можно не имея специальных навыков.
• Существует огромный выбор вариантов внешнего вида для корпуса конвектора. Что может стать красивым дополнением вашего интерьера. Заменить корпус очень просто и займет это всего лишь несколько минут.
• Повышенная безопасность, т.е. теплообменник закрыт корпусом полностью.

Все батареи имеют свои недостатки, которые носят функциональный характер. Конвекторный радиатор долговечен, экономичен, безопасен и достаточно красив. Единственный минус — высокая цена, ведь изготавливаются они из качественных и дорогих материалов.

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика, как мощность.Рассчитать ее легко: в комнате с высотой потолка в 300 см и одним окном, для обогрева одного метра квадратного понадобится 100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

https://youtube.com/watch?v=S8gy75gxLz8

Существуют определенные правила монтажа радиаторов:

1. батареи размещают обязательно под окнами
2. длина их должна соответствовать длине окна, либо не менее половины длины
3. в угловой комнате можно установить дополнительно пару радиаторов вдоль наружной стены
4. монтировать стояки отопления лучше в углах. Это обеспечит их прогревание и возможность избежать почернения стены и образования плесени
5. они должны быть всегда доступны.

При выборе радиаторов отопления стоит опираться на технические характеристики радиаторов и самой отопительной системы, а также бюджет. При должном изучении всегда можно найти для себя золотую середину.
