Какие способы монтажа маяков существуют
Различают несколько типов маяков, в зависимости от типа стяжки. Она может быть сухой, полусухой, мокрой или на основе самовыравнивающегося пола. Попробуем разобрать все варианты более подробно.
Особенности сухой стяжки пола и маяков для неё
Сухая стяжка имеет в своей основе различные строительные материалы вроде керамзита, щебня, песка. Для обустройства маяков в данном случае идеальным вариантом будет применение металлического профиля. Однако стоит понять, что от его высоты будет зависеть и подъём пола. К тому же, если монтировать подобные маяки, следует выбирать профиль с жесткими гранями, чтобы впоследствии он не прогибался. Если планируется укладка мягкого напольного покрытия впоследствии, то лучше вместо мягкого профиля выбрать трубу круглого или квадратного сечения или швеллер. Естественно подобный материал будет стоить дороже, однако надёжность должна быть на первом месте.
Для сухой стяжки используются различные сыпучие строительные материалы ФОТО: dekoriko.ru
Маяки здесь устанавливаются на высоте, равной грани швеллера или профиля от нулевого уровня. Монтаж таких маяков довольно прост. Чаще всего используется П-образный профиль, который укладывается на плоскость рёбрами вверх и выравнивается по уровню. После этого сверху засыпается керамзит или иной сыпучий материал (с заполнением пространства между рёбрами и швеллерами), который выравнивается при помощи правила. Расстояние между профилями не должно превышать длину используемого для разравнивания инструмента.
Чаще всего в роли сухой стяжки используется керамзит ФОТО: zoompost.ru
Статья по теме:
Полусухая, мокрая стяжка и её разновидности
Такая стяжка выполняется при помощи различных растворов или смесей. Для неё смонтировать маяки немного сложнее. Если толщина планируемой стяжки небольшая, то можно использовать специальные маяки, выставив их по уровню и зафиксировав на гипс или алебастр, которые очень быстро сохнут. Но иногда необходима толстая стяжка. И вот здесь лучше использовать металлический профиль и специальные саморезы по бетону, называемые нагелями. Попробуем разобраться с такими регулируемыми маяками пошагово.
Нагели – это специальные саморезы по бетону ФОТО: крепеж-казань.рф
Пошаговая инструкция монтажа регулируемых маяков для мокрой стяжки
Для того чтобы читателю был проще понять алгоритм работ, инструкция будет содержать фото примеры.
| Иллюстрация | Выполняемое действие |
ФОТО: youtube.com | Сначала необходимо вымерять высоту. Для этого рулетка упирается нулевой отметкой в наивысшую точку так, чтобы на неё падал луч лазерного уровня. Это необходимо для регулировки глубины вкручивания нагелей. |
ФОТО: youtube.com | Затем нагели вворачиваются в пробуренные отверстия до необходимого уровня. При дальнейшей проверке их можно будет подрегулировать по высоте. |
ФОТО: youtube.com | Затем, обычным уровнем проверяется горизонт между нагелями. Если он нарушен, нагель вкручивается или наоборот, выворачивается. Когда уровень показал точный горизонт между опорами маяков, можно переходить к дальнейшей работе. |
ФОТО: youtube.com | Теперь всё просто. Для закрепления профилей необходимо замесить определённое количество раствора и разложить его так, чтобы шляпки нагелей практически скрылись в нём. В месте расположения опор можно сделать насечки шпателем, чтобы не потерять их. |
ФОТО: youtube.com | Остаётся лишь уложить металлический профиль боковыми рёбрами вниз, оперев на шляпки нагелей и ещё раз проверить горизонт маячков. На этом работу по монтажу направляющих можно считать законченной. |
Как можно убедиться, работа трудоёмкая, но не слишком сложная. Зато впоследствии, при заливке раствора, его будет очень легко выравнивать по направляющим.
Статья по теме:
Нужны ли маяки при заливке самовыравнивающегося пола
По этому вопросу споры не утихают уже долгое время. Одни говорят, что в маяках при подобной заливке нет никакого смысла, другие наоборот, утверждают, что они необходимы. Если разобраться, то лишними маяки, конечно же, не будут, однако не всегда есть смысл терять время на их установку. Здесь ответ будет больше зависеть от марки смеси самовыравнивающегося пола. Обычно на подобных материалах не экономят, а если смесь качественная, тогда установка маяков может лишь отнять время, не неся никакого практического смысла.
Некоторые изготавливают реперные маяки своими руками ФОТО: hellovdo.com
Штукатурка под маяк
Нормативы качества для штукатурки регламентируются СНиП в части III-21-73:
- Простая – возможны вертикальные и горизонтальные отклонения до 3 мм на 1м/п, общая погрешность по высоте не более 15 мм по всей высоте, а также неровности плавные, до 3 шт./4 м2, по диаметру и глубине до 5 мм.
- Улучшенная – допустимы отклонения по горизонту и вертикали до 2 мм, ямки и неровности 2шт./4 м2, диаметром и глубиной 3 мм.
- Высококачественная регламентируется жестко – возможны допуски в отклонениях по плоскостям не более 1 мм/1 м.п. и плавные неровности 2 шт./4 м2, в глубину до 2 мм.
Посмотрите, как происходит установка маяков под штукатурку стен, видео, предложенное снизу, демонстрирует один из способов крепления направляющих, наброс раствора и его выравнивание. Данный метод наиболее часто используется в ремонтах.
Виды штукатурки
Условно смеси для штукатурки стен можно поделить на 2 вида: цементные и гипсовые. Первые значительно прочнее, имеют высокую устойчивость к влаге и минусовым температурам, поэтому цементно-песчаные смеси обычно используют для наружных работ и в помещениях со сложным микроклиматом, например, в санузле. Можно нанести толстый слой штукатурки, в несколько этапов, если толщина превышает 50 мм, то между слоями прокладывается армирующая сетка. Для внутренних работ используется цементно-песчаный раствор с известковым тестом, он пластичнее обычного, для прочности и улучшения адгезийных характеристик в него добавляют клей ПВА.
Современные гипсовые смеси, огромный выбор которых представлен в строительных магазинах, таких как Леруа Мерлен, используются для внутренней отделки. Отличаются высокой адгезией, не дают усадку, быстро схватываются, пластичны, не растрескиваются, максимально допустимый слой до 50 мм.
Технология нанесения штукатурки по маякам
Перед оштукатуриванием поверхности грунтуются, что поможет увеличить сцепление раствора со стенами и потолком, также это воспрепятствует вытягиванию влаги из раствора. Готовая смесь должна быть густая, липкая, не стекать со шпателя. Штукатурка стен цементным раствором по маякам, равно как и гипсовым, выполняется по частям, снизу-вверх, участками до 2 м2, как правило, на такую площадь уходит ведро раствора:
- хорошо увлажните поверхность;
- набросайте шпателем раствор, немного больше, чем требуется, между шлепками не должно быть пропусков;
- приложите правило строго перпендикулярно маякам и зигзагообразными движениями аккуратно ведите его вверх;
- для лучшего качества повторите проход, но правило уже ведите ровно, приглаживая неровности.
В этой главе мы подобрали для вас еще одно подробное видео штукатурки по маякам, в котором показано, как накидывать раствор и заглаживать его правилом.
Нахождение нулевой отметки
Перед тем, как ставить маяки для стяжки, требуется найти отметку, к которой можно привязать последующую разметку. На данном этапе использование лазерного уровня значительно облегчает труд отделочников.
При поиске нулевой отметки выполняют следующие действия:

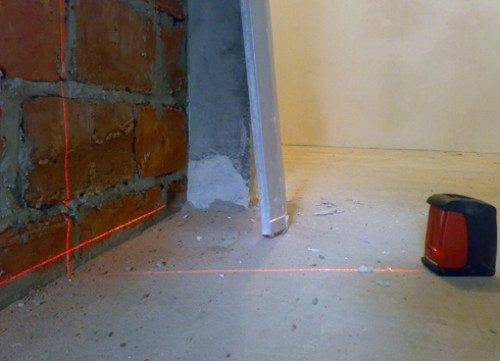

- Лазерный уровень настраивают таким образом, чтобы его лучи отражались на всех боковых поверхностях помещения, в которым планируется выполнять стяжку. Уровень отметки на первоначальной стадии разметки неважен, обычно выставляется высота в пределах 1000 мм. На вертикальных поверхностях маркером отмечают линию, которую показывает луч лазера.
- Далее необходимо произвести замеры расстояния от лазерной отметки до уровня пола. Такие измерения производят во всех смежных комнатах в разных точках. В результате этих измерений находится максимальная точка основания.
- Если луч нивелира не может охватить все комнаты, его переносят и настраивают на уже полученные отметки.
Определение точки максимальной высоты пола требуется для устройства маяков для стяжки. Использование ЦПР для заливки требует толщины от 3 см, меньший размер не позволит набрать рекомендуемую прочность и при вставании появятся трещины. Соответственно, к точке максимального уровня добавляют 20-30 мм, что и становится отправной отметкой.
Так, с целью нахождения нужной высоты стяжки необходимо от значения наивысшей точки (например, 500 мм) отнять 30 мм. Получаем 470 мм. Это расстояние нужно откладывать от изначальной линии, от которой производились замеры. Таким образом получаем разметку будущей поверхности стяжки. Существует множество вариантов, как выставить маяки под стяжку пола, но все они так или иначе требуют нахождения изначальной отметки.
Чтобы избежать ошибок, рекомендуется составить бумажный план, в котором требуется отметить все замеры, а на стенах продублировать измерения строительным карандашом.
Использование традиционных уровней значительно осложняет разметку, поэтому необходимо принять меры к поиску лазерного аппарата (например, взять в аренду), что ускорит процесс и позволит избежать ошибок.
Использование гидроуровня для нахождения нулевой отметки.
Строительные материалы и инструменты
Перед тем как ставить маяки, необходимо подготовить следующие инструменты:
- отвес, строительный уровень;
- лазерный нивелир;
- капроновые нитки или шнур;
- комплект саморезов либо дюбелей;
- шпатель;
- правило трапециевидное;
- кельма;
- карандаш или маркер доя разметки;
- емкость для замешивания раствора;
- перфоратор;
- отвертка;
- ножницы для работы по металлу;
- стамеска;
- малярный скотч;
- пассатижи и т.д.
Использовать в работе необходимо в зависимости от типа поверхности грунтовку, шпаклевку, сухую или в готовом виде штукатурку, комплект маячковых профилей, саморезы требуемого размера, направляющие, клеевой раствор и т.д.
Определяется, какой маячок подойдет для поверхностей в зависимости от уровня деформации стены, метода фиксации элементов, материала основания (бетон, кирпичная кладка, гипсокартонные листы, пористые блоки и т.д.).
Разметка
До начала штукатурных работ лазерным или обычным уровнем либо отвесом требуется выявить отклонения горизонталей и вертикалей. Провешивание стен выполняется тщательно, это поможет положить штукатурку ровно и сократить расход смеси.
Отправной точкой является самый выпуклый участок поверхности, к нему следует прибавить толщину маяка (в зависимости от модели 3-10 мм), так определяется толщина штукатурного слоя.
Схема, как правильно вкрутить саморезы для крепления маяков
Как провесить стены
Провешивание стен начинаем с вертикали. На расстоянии 150-200 мм от потолка и угла забиваем дюбель, который должен выглядывать из стены на 10-15 мм больше, чем самое выпуклое место. К нему крепим нить с отвесом, вбиваем еще один дюбель, нить натягиваем и фиксируем, после чего проверяем геометрию, подкручиваем саморез до полного выравнивания уровня. По такому же алгоритму крепим нить в противоположном углу.
Для горизонтального провеса натягиваем нити по диагоналям, на пересечении мы имеем середину плоскости, куда и вкручиваем саморез. От него, по уровню, делаем горизонтальную разметку до углов, здесь так же вкручиваем саморезы, натягиваем нить, после чего опять проверяем геометрию водяным или лазерным уровнем. При соприкосновении лески с поверхностью, следует сбить неровность или отрегулировать нити, выкручивая саморезы.
Схема, как сделать провес стен
Промежуточные направляющие по строительным нормам крепятся на расстоянии 2 м друг от друга. Если выполняется установка маяков под штукатурку своими руками, то расстояние между рельсами должно быть меньше на 150-300 мм длины правила. Посмотрите ролик с инструкцией, как выполняется штукатурка стен по маякам своими руками, видео поможет понять тонкости технологии провеса стен.
Если неровности незначительны, то допустима штукатурка стен своими руками без маяков. Раствор набрасывается на стену, выравнивается длинным правилом. Прикладывается уровень, выявляются зазоры, которые повторно закидываются раствором и заглаживаются. Штукатурка без маяков требует навыков, далее мы предлагаем видео с подробной технологией нанесения раствора и его выравнивания.
Как выставить маяки под штукатурку потолка
Провеска потолка выполняется с помощью длинного правила или водяного уровня. Определяется самая низкая точка потолка, здесь фиксируется первый дюбель-саморез, от него на расстоянии 100 мм по уровню устанавливается следующая метка, так по всей поверхности. Вместо саморезов можно использовать маркеры – квадратики, нарезанные из гипсокартона, которые крепятся на раствор быстрой фиксации. Чтобы предоставить нашим читателям исчерпывающую информацию, к статье мы подобрали много тематических роликов, как установить маяки для штукатурки, видео поможет вам разобраться со всеми тонкостями процесса.
Как выставить маяки на стену
Начинается все с оценки перепадов стены. Для начала необходимо найти самую выступающую точку. Если есть лазерный уровень или построитель плоскостей, можно использовать его. Выставить луч параллельно стене. И относительно этого луча искать самую высокую точку на стене.
Если лазерного прибора нет, берем длинное правило или просто ровную длинную планку (длиной порядка 2 м). К ним скотчем приматываем строительный уровень и с помощью такого устройства определяемся, где находится эта самая выступающая часть стены. Так оценивают вертикальность стен.
Находим самую выступающую точку на стене
Но есть еще и горбы и впадины в продольной плоскости. Их можно «выявить» при помощи лески, натянутой на некотором расстоянии от стены. Ее можно привязывать на вбитые в стену гвозди или саморезы. К ним привязывают на одном уровне и смотрят, где и насколько отклоняется уровень. Проходят всю плоскость, определяя наиболее выступающую точку. Одновременно оцениваете и самую «утопленную».
Для чего это надо? Самую выступающую точку находят, чтобы использовать минимальный слой штукатурки: тут он будет минимальным. Какой слой будет дальше — зависит от кривизны стен. Самую «глубокую» точку находят чтобы правильно подобрать штукатурку. В технических данных любого состава есть две важные позиции: минимальный слой и максимальный. Вам нужно будет выбирать так, чтобы ваш перепад вписывался в эти рамки. Например, известная и популярная штукатурка «Ротбанд» фирмы Кнауф имеет минимальный слой 5 мм, максимальный — 50 мм. Если это вас устраивает, можно использовать ее (она гипсовая).
Материалы
- Шурупы или дюбеля (дюбеля — в бетонную и кирпичную стену) разной длинны — от 40 мм до 80 мм. Набор длин шурупов зависит от степени кривизны стены. Цвет металла любой, но обязательно с плоской шляпкой.
Крестовая или обычная отвертка — зависит от набора шурупов.
- Малярный шнур — для отбивки прямых линий.
- Прочная тонкая нить/шнур/леска.
- Рулетка.
- Уровень.
Проще все будет если есть построитель плоскостей, но если нет, можно обойтись и обычным строительным уровнем. Только его длина — не менее 1,5 метров, а лучше больше. И желательно его проверить, чтобы отклонений в показаниях не было вообще или, по крайне мере, чтобы они были минимальны.
Установка маяков
Маяки под стяжку выставляются от стен помещения на удалении примерно в 10-40 см, и зависит от площади помещения. Расстояние между расположенными параллельно маяками не должно превышать длину правила. Этот инструмент необходим для удаления излишков материалов и выравнивания покрытия. Сделать маяки можно из специально производимых для этого маячковых профилей. Перед тем как их выставить, желательно провести примерку, наметить места стыков и креплений.
Профили поднимаются на нулевой уровень с помощью холмиков цемента, внутри которых находятся куски кирпичей или деревянные бруски. Некоторые для быстрого застывания раствора применяют гипсокартон, а не цементный раствор. Если из готовой стяжки нужно будет извлечь маячковые профили, то в состав смеси для крепления лучше будет добавить пластификаторы, которые также уменьшают время высыхания.
Чтобы выставить профили применяют саморезы, установленные в дюбели. С их помощью удобно регулировать высоту и подстроиться под уровень. При жидком растворе стяжки профили могут вовсе не использоваться. Все выравнивание будет происходить по шляпкам шурупов. Иногда шурупы просто вдавливают в поверхность цементного холма до тех пор, пока он не окажется на уровне натянутого шнура. В любом случае, между точками крепления маяка не должно быть больших расстояний, лучше всего 15-25 см.
Использовать для профилей картон в качестве регулирующего высоту материала не рекомендуется, особенно в случаях с мокрой стяжкой.
Сами специализированные маячковые профили бывают двух видов: Т-образные и П-образные. Они стоят недорого и по ним равнять пол правилом гораздо легче, чем по деревянным профилям по типу лаг.
Ошибочно считать, что при работе с наливными полами маячки будут лишними и состав распределится равномерно. Для контроля за подобной ситуацией используется специальный вид маячков – штыревые треноги. В центре репера установлен стержень, который приходит в движение при поднятии уровня пола. Такие маяки должны стоять не более чем в метре друг от друга. После засыхания смеси они легко убираются, а отверстия от штырей грунтуются.
Подготовка основания
Для того, чтобы правильно залить стяжку нужно грамотно установить маяки, но перед этим необходимо провести ряд подготовительных работ. Подготовка под стяжку схожа по своей сути с подготовкой пола под ламинат.
- Проводим демонтаж старого напольного покрытия до прочного основания. Если полы деревянные, то рекомендую вам их разобрать. В принципе стяжку заливают и поверх деревянных полов, но это отдельная тема. Требуется удалить все неровности и отслаивающиеся куски. Трещины, если таковые имеются в черновом полу заделываются гипсом или раствором.
- «Жирные» или блестящие поверхности нужно обработать щеткой по металлу для обеспечения лучшей сцепки со стяжкой. Затем необходимо убрать всю грязи и обеспылить поверхность.
- Грунтуем поверхность. Можно воспользоваться валиком или кистью. Грунтуется поверхность в два этапа. Во второй раз грунт наносится только после полного высыхания первого слоя.
- После полного высыхания грунтовки на полу раскатывается гидроизоляция. Обычно для этого используют пленку толщиной в 200 микрон.
- По периметру помещения нужно проклеить демпферную ленту. Особенно это касается неотапливаемых помещений. Допустим вам надо установить маяки в гараже, тогда наклейка демпферной ленты будет обязательной. Клеится она для предотвращения растрескивания стяжки, которая играет в размерах ввиду изменения температурных характеристик.
Подготовка пола под установку маяков окончена и теперь нужно определить уровень пола.
Разметка стены
Чтобы стена была строго вертикальной, перед тем, как выставить маяки под штукатурку, тщательно промеряют и размечают поверхность.
«Нулевой» плоскостью считается поверхность, проведенная через наиболее выступающую точку стены. Чтобы определить ее положение, применяют способы:
- классический;
- лазерным уровнем;
- «метод паука».
После визуального определения неровностей и кривизны мастер принимает решение об оптимальной толщине штукатурки, которую задает с помощью маяков.
Классическая разметка
При классическом способе плоскость провешивают с помощью саморезов с дюбелями, лески или шпагата. Проводят вертикаль, отступив от соседней стены на 10 см. Вкручивают крепеж посередине линии, на расстоянии 15-30 см от пола и потолка. То же самое проделывают с другой стороны.
Отвесом определяют вертикальность шляпок саморезов. Соединяют леской по горизонтали и диагоналям. Если построения правильны, в центре прямоугольника нити соприкоснутся. Эту плоскость принимают за основу для проведения дальнейших расчетов.
Для маяков прочерчивают на стене вертикальные линии с шагом 1-1,5 м. Для определения их положения вкручивают саморезы или устанавливают марки, задающие поверхность штукатурки относительно «нулевой» плоскости.
«Метод паука»
Этот способ позволяет точно определить кривизну стены и выставить плоскость облицовки с меньшим количеством операций. Для построений по «методу паука» отмечают две строго вертикальные линии по краям конструкции. Сверху вкручивают саморезы, нижнее положение крепежа определяют по отвесу. Соединяют шурупы прочной леской или струной.
Закрепляют к каждой струне отрезок лески, чтобы нить свободно перемещалась по направляющим. Она задает вертикальную поверхность, относительно которой можно произвести расчеты, определить толщину штукатурки и установить маяки.
Лазерная разметка
Профессиональные мастера чаще пользуются лазерным уровнем с боковым излучателем. Его можно плотно придвинуть к стене и сразу получить нужную разметку. Приборы с прямым лучом задают вертикальную плоскость на некотором расстоянии от поверхности. Нужно вымерить значения в разных точках и принять наименьшую величину.
Прочертив вертикальные линии под направляющие, в каждую вкручивают по 3 самореза с дюбелями. Кромку шляпок выставляют в проекции луча или на одинаковом от нее расстоянии. Поверхность готова к монтажу профилей или растворных маяков.
Установка маяков для мокрых и полусухих стяжек
В отделочных работах используют различные виды маяков для стяжки, каждый из которых имеет свои преимущества и недостатки. Проще всего установить точечные маячки, но для ориентировки по таким отметкам нужно иметь немалый опыт заливки стяжек.
Выставить уровень заливки, используя ЦПР также не сложно, но этот вариант требует большого количества времени и также серьезного опыта. Установить профиль для маяков трудно, но работать по таким направляющим намного комфортней и проще.
Чтобы разобраться с тем, как сделать маяки для стяжки пола разными способами и выбрать наиболее подходящий вариант, необходимо ознакомиться с порядком выполнения работ для каждого типа разметки.
Линейные маяки
Для начинающих строителей лучше всего выполнять установку маяков для стяжки пола своими руками, ориентируясь на устройство направляющих. Используют два варианта монтажа планок: на саморезах и на растворе.
Как поставить маяки на саморезах с применением направляющих? Изначально требуется приготовить необходимый инструмент и материал:
- алюминиевое правило, длиной не менее двух метров;
- лазерный нивелир;
- перфоратор или ударная дрель;
- измерительная рулетка;
- дюбели;
- саморезы;
- тетива;
- П-профиль;
- шуруповерт.
Количество рядов профиля зависит от длины правила.
Количество направляющих. А – стены, В – направляющие.
Начинают разметку от стены. Первый саморез закручивают, отступив 40 мм от вертикальной поверхности. Высота самореза учитывает толщину профиля, т.е. от нужной отметки уровня заливки отнимают толщину направляющей и до этой высоты закручивают саморез.
Таким же образом устанавливают саморез на противоположной стороне и соединяют их натянутой тетивой. По линии тетивы с разбегом 400-500 мм ставят саморезы, выводя их в нужный уровень. Так устанавливают каждый размеченный ряд, после чего производится контроль высоты нивелиром и, при необходимости, проводят регулировку.
Беспокоиться о том, как закрепить П-профиль на головках саморезов, не стоит. Он укладывается на головки и прекрасно держится. После окончания заливки планки извлекают, а саморезы выкручивают. Места установки планок корректируют ЦПР и выводят в общий горизонт.
Растворные маяки
Как правильно установить маяки из профиля на растворе? Понадобится приобрести специальную смесь для маяков, которая затвердевает быстрее привычного ЦПР. Обычно используют ротбанд. В качестве направляющих можно использовать любой материал, но наиболее удобен в работе металлический профиль.
Изначально производится разметка уровня, необходимого для заливки стяжки, и разметка установки каждой направляющей с учетом длины правила. Ориентируясь на разметку по линии, где должна устанавливаться направляющая, укладывают небольшие кучки из ротбанда на расстоянии 300-400 мм друг от друга. Высоту каждой кучки выравнивают по уровню заливки за минусом высоты профиля, после чего можно приступать к установке направляющих.
Для фиксации профиля на кучке, его прихватывают раствором с боков, но необходимо помнить, что ротбанд придется удалять после заливки ЦПР, поэтому не следует накладывать слишком много смеси для установки направляющей. После заливки стяжки, профили и излишки ротбанда удаляют, а неровности заделывают раствором и выравнивают.
Точечные маячки
Как поставить маяки точечного типа, разберется любой начинающий строитель, но для дальнейшей укладки бетона по этим маякам придется приглашать опытного мастера.
В виде маячков выступают головки саморезов, выставленных на высоту уровня заливки. Устанавливать саморезы можно по той же схеме, как в варианте с линейными маяками, только профиль не используется.
Маяки из ЦПС
Для заливки стяжки по растворным маякам требуется большой опыт и мастерство, поэтому данный способ установки маяков используется в основном профессиональными отделочниками. Маяки выставляются тем же способом, что и в случае с установкой линейных маяков на растворе, только без использования направляющих.
Чтобы выполнить качественную заливку стяжки по растворным маякам, необходимо начинать работы только после полного вставания раствора.
