Принцип действия индуктивного электросчетчика

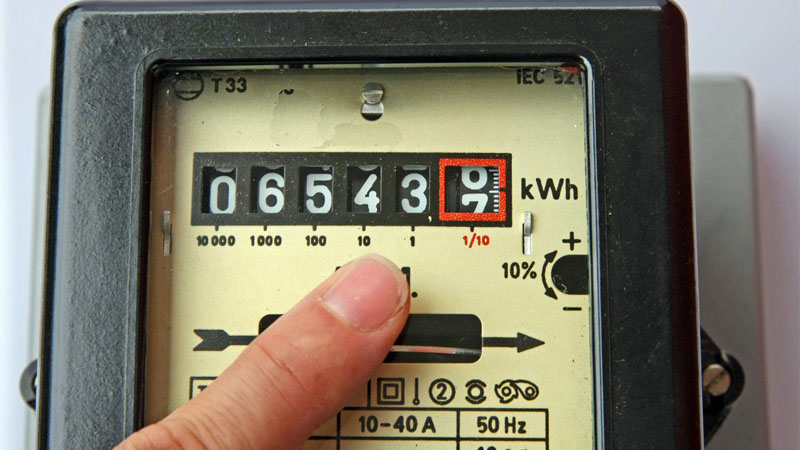

Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.
Индукционный счетчик — вид изнутри
В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.
Поэтому электромагнитные механические счетчики еще называют индукционными
. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.
Устройство индукционного электросчетчика
Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.
Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.
Трехфазный индукционный электросчетчик
Преимущества и недостатки индукционных электросчетчиков
Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности
конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.
Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.
Несложное устройство счетного механизма индукционного электросчетчика
Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:
- низкий класс точности;
- большая погрешность, увеличивающаяся при небольших токах нагрузки;
- значительное собственное потребление электроэнергии;
- отсутствие учета реактивной энергии у бытовых счетчиков;
- учет электрической энергии происходит только в одном направлении;
- отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.
Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса
Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.
Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации
Лучшие трехфазные счетчики электроэнергии
Такие модели устанавливают в зданиях с высоким потреблением электричества: в заводских цехах, на предприятиях и промышленных объектах.
Трехфазные счетчики имеют сложное устройство, отличаются высокой мощностью и точностью измерения расхода энергии в сетях напряжением 380 вольт.
Матрица NP 73E.1-11-1
5.0
★★★★★оценка редакции
100%
покупателей рекомендуют этот товар
Прибор способен вести учет как активной, так и реактивной энергии в двух направлениях, а также отслеживать качество поставляемого электричества. Возможность дистанционного контроля облегчает считывание данных и конфигурацию прибора.
Благодаря функции защитного отключения обеспечивается безопасность потребителей при скачках тока и напряжения, других аварийных ситуациях.
Журнал учета ведет статистику не только сохраненных показаний, но и внеплановых отключений, и может вместить до 10000 записей.
Достоинства:
- широкий набор функций;
- емкая память;
- датчики внешнего воздействия;
- шифрование передаваемой информации.
Недостатки:
высокая стоимость.
Матрица NP 73E.1-11-1 используется в трехфазных цепях переменного тока. Его стоит установить в загородном доме или мастерской.
Стабильная работа при температуре до -40 °C позволяет произвести монтаж прибора как внутри помещения, так и на улице.
Ленэлектро 3.D1 1,0.A
4.9
★★★★★оценка редакции
95%
покупателей рекомендуют этот товар
Особенностями модели являются наличие журнала учета и возможность контроля большого числа показателей. К ним относятся такие параметры сети, как значение тока, напряжения, пофазной мощности и частоты.
Класс точности устройства составляет 2,0. Он отображает действующий тариф, текущие параметры сети, ошибки подключения, количество учтенной энергии. Архивная функция прибора обеспечивает хранение полученных данных в течение 36 месяцев.
Достоинства:
- учетный журнал;
- информативный дисплей;
- точность показаний;
- доступная цена.
Недостатки:
сложность первичной настройки.
Ленэлектро 3.D1 1,0.A — надежный и точный счетчик. Его стоит приобрести как для частного использования, так и для установки в промышленных зданиях с многотарифной системой учета электричества.
ЛЭМЗ ЦЭ2727У
4.9
★★★★★оценка редакции
95%
покупателей рекомендуют этот товар
Особенностями модели являются устойчивость к механическому, климатическому и электромагнитному воздействию, а также удобство использования. Максимальный допустимый ток составляет 100 А.
Широкие возможности предлагает программное обеспечение счетчика. Оно не только выполняет функцию учета показателей, но и управляет режимами работы устройства, а также отвечает за хранение и передачу данных через цифровые интерфейсы.
Достоинства:
- поддержка до 8 тарифов;
- предохранитель от хищения электричества;
- высокий класс защиты;
- долгий срок эксплуатации.
Недостатки:
сложность настройки тарифов.
ЛЭМЗ ЦЭ2727У станет прекрасным приобретением для установки в зданиях с трехфазной многотарифной сетью. Счетчик устойчив к скачкам напряжения и высокой нагрузке, поэтому подойдет для использования в заводских цехах и на крупных предприятиях.
Виды электросчетчиков для квартиры по типу конструкции
Приборы учета могут иметь различное конструктивное исполнение, определяющее порядок их работы и контроля потребленной электроэнергии. Производители предлагают электронные и индукционные модели. Решая, какой электросчетчик лучше поставить в квартире, стоит узнать особенности каждого вида.
В большом ассортименте счетчиков можно потеряться

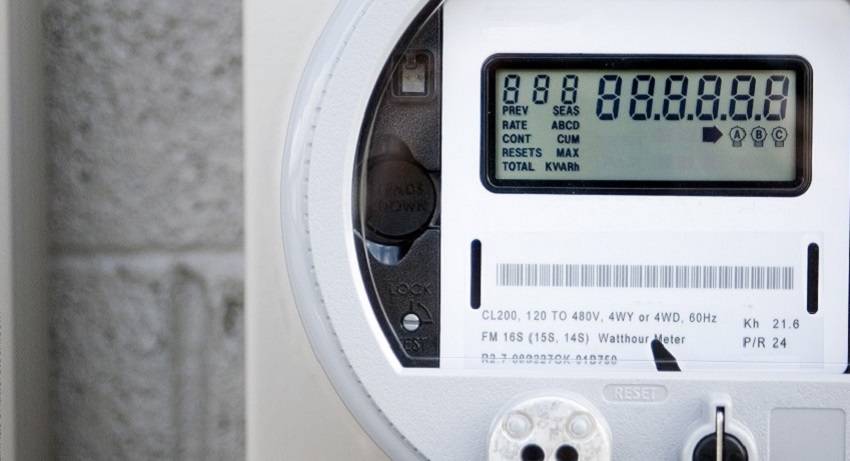

Электронные счетчики
Электронные модели имеют сравнительно простое конструктивное исполнение. Входящие в их состав специальные датчики в процессе эксплуатации подключаются к сети электропитания. Информация с датчиков подается на преобразователь, с помощью которого происходит трансформация аналогового сигнала в цифровой код. Последний поступает микроконтроллер и расшифровывается. При этом прибор высчитывает, сколько киловатт было потрачено потребителем и отображает полученную информацию на дисплее устройства в удобном для потребителя формате.
Электронные модели демонстрирую высокую точность

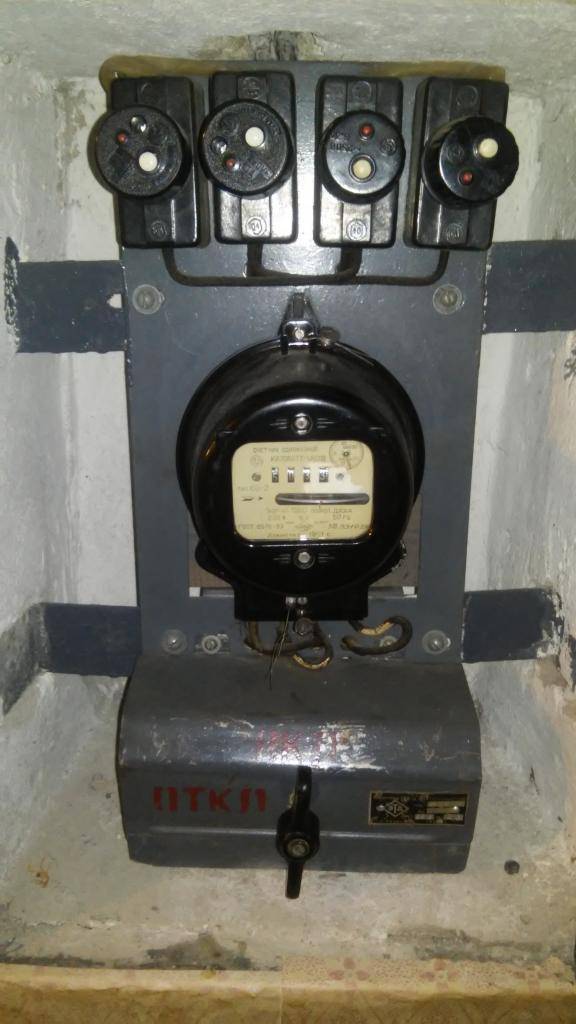

Индукционный счетчик электроэнергии
Такие устройства активно монтировались в жилых домах в советское время. Узнать их можно по характерному застекленному окошку, за которым вращается диск, меняя показания израсходованной энергии. Современные модели были модифицированы. Однако, несмотря на это принцип действия индукционного счетчика электроэнергии остался прежним.
Схематичное изображение индукционной модели
В состав прибора входят две катушки, подвергаемые воздействию напряжения, которое становится источником электромагнитного поля. Воздействуя на алюминиевый диск, индуцированные магнитные потоки вынуждают его крутиться. За счет этого начинают вращаться колесики с цифрами. Чем больше напряжение, тем сильнее магнитное поле, и быстрее вращается диск.
Внешний вид индукционного счетчика
Индукционный электросчётчик
Знакомый электромеханический прибор ещё с советских времён, сохранившийся в старых домах. Теперь он модифицирован, но устройство и принцип работы остались прежними. Представляет собой коробку с застеклённым окошком, через которое видно вращение диска и показатели учёта расходованной энергии.
В прибор вмонтированы две катушки, через которые проходит напряжение и создаёт электромагнитные поля. Магнитные потоки заставляют крутиться алюминиевый диск, который воздействует на колёсики с цифрами. Скорость вращения диска и изменения показателей зависит от количества потребляемой энергии.
Подобные счётчики используются всё меньше, но они имеют явные преимущества:
- надёжные в использовании, поломки чрезвычайно редки;
- неограниченный срок работы;
- не зависит от перепадов напряжения в сети;
- дешёвый по стоимости.
Недостатки:
- погрешность в точности показаний;
- учёт энергии без подключения потребителей, так называемый самоход;
- крайне низкая степень защиты от кражи электричества.
Как правильно осуществить замену счетчика электроэнергии в квартире
Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:
- перепады;
- сбои;
- замыкания и возгорания.
Требования постановления 442 о замене счетчиков электроэнергии
Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.
Современные приборы имеют достаточно высокий класс точности
После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.
С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.
Оплата замены электросчетчика производится владельцем квартиры
Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.
Статья по теме:
Сроки эксплуатации электросчетчика в квартире
Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.
Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.
Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях
Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:
- При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года.
- При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.
Замена приборов контроля электроэнергии осуществляется специалистами
Сколько стоит замена электросчетчиков в квартирах
Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.
Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.
Установка электросчетчиков в квартире: цены на обслуживание:
| Наименование услуги | Цена, руб. |
| Установка однофазного однотарифного оборудования | 1500-2000 |
| Установка однофазного многотарифного оборудования | 1500-2000 |
| Демонтаж прибора | 500 |
| Установка трехфазного оборудования с прямым включением | 2500-3000 |
| Установка/замена оборудования на опоре/столбе | 5000-7000 |
| Демонтаж прибора на опоре/столбе | 35000 |
Счётчик электроэнергии в квартиру — конструкция и характеристики
Чтобы понять, как выбрать, надо знать, что выбираем. Как говорил кролик в Винни-Пухе: «Я бывают разные!», вот со счётчиками та же картина.
Индукционные и электронные
В первую очередь, учётные приборы делятся по конструкции.
Индукционный счётчик придуман давно и до недавнего времени использовался только он. Это всем привычный дисковый аппарат, который стоит на площадке или прямо в квартире. Внутри такого прибора есть две магнитные катушки, токовая и напряжения. Их магнитное поле крутит диск, связанный со счётным механизмом, который и учитывает использованные киловатты.
Отличительная особенность индукционного счётчика — надёжность и длительный срок работы. По паспорту не меньше 15 лет, а фактически такие «элетросчетоводы» спокойно работают по 30-50 лет. Но, точность измерения слабовата, как говорится, ловят только крупную рыбу, а слабую нагрузку пропускают.
Электронный счётчик измеряет расход напрямую и появился не так давно. Движущихся измерительных частей в нём нет, данные по расходу показываются на индикаторном табло. Электронный регистратор может хранить цифры по расходу и передавать их, например, в автоматизированных системах «умный дом».
Новые приборы умеют считать расход энергии по нескольким тарифам с высокой точностью. Которую, кстати, можно повысить, если заменить микросхему. Учитывают всё, даже самую минимальную нагрузку от техники в спящем режиме.
Производители обещают, что работать будет не меньше 10-15 лет, но пока до этого возраста ни один не добрался, появились-то недавно. Про надёжность можем сказать, что электроника бывает глючит, но в целом, если сделано хорошо, то и работает также.
Однофазный или трехфазный счетчик для квартиры
Поскольку, электрические сети бывают однофазными, с номиналом напряжения 220 В и трёхфазными с напряжением в 380 В, то и счётчики выпускаются разных видов.
Однофазный электросчётчик стоит у большинства жильцов квартир. Бытовые электросети у нас рассчитаны на 220 Вольт, как и домашняя электротехника. Нужен ли трёхфазный счётчик в квартире при однофазной сети? Скорее нет, чем да. Теоретически, если его поставить, он будет вести учёт электричества правильно. Но энергосбытовая организация попросту откажется его регистрировать.
Трехфазный счётчик обычно нужен в частном доме. Там многое оборудование (котлы, водонагреватели, электродвигатели) работает от трёхфазной сети с напряжением 380 В. Счётчик электроэнергии на 220 Вольт в доме тоже есть. Он считает расход по однофазной сети, то есть отвечает за освещение и работающие утюги, чайники, стиральные машинки, телевизоры и тд.
Включение ИПУ в электрическую цепь
Чтобы подключить счетчик для квартиры или дома, нужно руководствоваться оптимальной схемой соединения.
Прямое
Встречается наиболее часто и подходит как для частных жилых объектов, так и для коммерческой недвижимости.
Начальная группа проводов сразу распределяется на контактах электросчетчика, фазы подключаются в заданной последовательности: вход – нагрузка. Эти же действия осуществляются с нулем.
Такой порядок позволяет выполнить монтаж даже без опыта.
Для человека, знакомого с основами электротехники, самостоятельное подключение однофазного электрического счетчика зачастую не составляет большой сложности
Трансформаторное
Это включение требует определенных навыков, поскольку подразумевает точный порядок распределения элементов. Такой способ подходит в ситуациях, когда общая нагрузка больше 100А.
План соединения для трехфазного оборудования:
Счетчик и разделительные трансформаторы устанавливаются в щиток
Важно следить за правильностью (соблюдать полярность) и удобством расположения деталей. От выводов трансформатора И1 и И2 последовательно протягиваются провода на клемму ИПУ
Схожие действия выполняются с шиной ТА Л1. Все фазы поэтапно подключаются к прибору учета электроэнергии через трансформатор
С нулевой шины нейтральный провод соединяется с соответствующим контактом считывающего устройства. После того как основная группа собрана, подсоединяются вводные и отводящие силовые кабели. Для точности рекомендуется учитывать схему, которая присутствует на самом механизме и в техническом паспорте изделия.
Любое нарушение последовательности или полярности приведет к ошибочному снятию показаний.
Учитывается, что такой способ больше подходит для производственных и промышленных объектов.
Схема подключения и разводки трехфазного счетчика существенно отличается от обустройства однофазного ИПУ, поэтому монтаж подобных приборов учета желательно осуществлять на этапе строительства дома или при капитальном ремонте

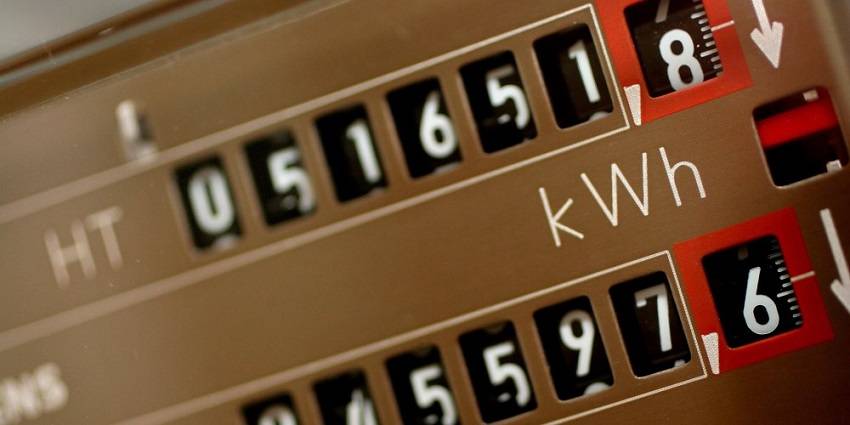

Одно и многотарифные
Опция считать по двум, трем или больше тарифам доступная только электронным приборам. Двухтарифный счетчик фиксирует расход с учётом времени (например, день — с 7 до 23 часов, ночь — с 23 до 7). Такой прибор целесообразно покупать, если пользователям выгодно интенсивно потреблять энергию ночью по дешевым расценкам.
Многотарифный прибор намного дороже — цену повышает то обстоятельство, что он электронный плюс дополнительные функции. Если экономия при дифференцированном режиме ничтожная и составит, например, 100–200 руб., то можно взять обычный индукционный однотарифный аппарат и не затруднять себя данным вопросом.
Но если пользователь решил включать технику во время дешевых расценок и расчеты показали, что это будет выгодно, то уместно поставить многотарифную модель, она окупится и принесет экономию.
Подводные камни дифференцированного учета
Есть важные скрытые нюансы, какой счетчик лучше поставить и использовать ли вообще дифференцированные тарифы. Крайне необходимо, чтобы пользователь провел подробные расчеты. Часто при переходе возрастают дневные расценки, что может не принести выгоды и даже стать причиной увеличения сумм счетов.
Впрочем, мультитарифный счетчик может считать и по 1 тарифу, так что у пользователя есть возможность поэкспериментировать, аппарат в любом случае не придется менять.
В среднестатистическом доме редко есть мощные приборы, при использовании которых переход на раздельный режим расценок был бы выгодным. Разве что перенести на ночь работу стиралки, бойлера, посудомойки, электроотопления, и то результат будет, если задействовать приборы все вместе. Разные тарифы уместные также, если в помещении майнинг ферма, сервер, подобное оснащение.
Выбираем характеристики
Кроме типа прибора учета придется подумать еще и о технических характеристиках. В большинстве случаев их набор стандартен, но бывают и исключения.
Какой счётчик электроэнергии лучше поставить в квартире или доме зависит от многих факторов
Способ монтажа: на дин-рейку или болты
Счетчики электроэнергии выпускаются с двумя видами крепления — на дин-рейку и на болты. Болтовое крепление считается более надежным, так как счетчик сложнее сдвинуть. Так крепят счетчики в основном в электрощитах частных домов, расположенных на улице или в подъездах многоквартирных домов.
Способ крепления счетчика электроэнергии
Если счетчик находится внутри дома, в индивидуальном боксе или квартирном электрическом шкафу, чаще выбирают прибор с креплением на дин-рейку. Этот способ намного проще при монтаже и демонтаже.
Все сказанное выше не означает, что в подъезде нельзя установить электросчетчик на дин-рейку. Можно. Даже если ее нет, прикрутить ее — дело нескольких минут. Потому выбор тут неочевиден.
Класс точности
Согласно последним постановлениям класс точности счетчика электроэнергии должен быть 2,0 или ниже. Потому все приборы учета с классом 2,5 и выше подлежат замене. При покупке смотрите, чтобы в маленьком кружочке недалеко от табло стояла цифра 2,0 или меньше.
Где искать класс точности электросчетчика
Какой счётчик электроэнергии лучше поставить в квартире? С классом точности 2,0 или ниже? В данном случае лучший вариант — максимально возможный, то есть класс точности 2.0.
Этот показатель отображает чувствительность прибора при учете малых токов. Что это значит? Большинство современной техники не выключается, а находится в состоянии ожидания, потребляя при этом очень небольшое количество электроэнергии. То есть, фактически, потребление идет круглосуточно. Так вот, класс точности, отображает чувствительность при регистрации вот таких токов. И чем меньше будет чувствительность, тем меньше будут счета.
Дата выпуска и госповерки
Дата выпуска важна, так как в ПУЭ написано, что при принятии на баланс (пломбировке) на счетчике электроэнергии должны стоять пломбы с датами поверки:
- не ранее двух лет, если сеть однофазная;
не ранее года, если сеть трехфазная.
А поверка происходит сразу после выпуска, о чем делается отметка в паспорте и ставятся пломбы с датой поверки. Если купить «просроченный» счетчик, придется его поверять снова. При этом, платить за поверку и за отсутствие прибора учета. Итак, при покупке счетчика, смотрите дату поверки, проверяете четкость оттиска на пломбах.
Токовая характеристика
Один из самых важных параметров — токовая нагрузка, на которую рассчитан прибор учета электроэнергии. В современном жилище имеется намного больше электроприборов чем раньше. Причем их количество все время растет. Частично спасает только то, что в борьбе за покупателя производители стараются сделать технику более «экономной» а также то, что вся она одновременно не включается. Желательно чтобы прибор учета имел токовую нагрузку не меньше фактической нагрузки. Или придется следить за очередностью включения электроприборов.
Токовая нагрузка электросчетчика отображается в паспорте и на корпусе
Для определения токовой характеристики счетчика электроэнергии можно пойти несколькими путями:
- Ориентироваться на «средние» нормы.
- Для любой квартиры и небольшого дома, подключенных к однофазной сети, 50-60 Ампер хватит на всю технику и еще останется солидный запас.
- Для домов или квартир, подключенных к трехфазной сети, максимальная токовая нагрузка берется порядка 100 А.
- Узнать в УК или ЖЭК, посмотреть в проекте электрификации, на сколько ампер рассчитан ввод. Это и будет требуемая токовая характеристика (можно с небольшим запасом). Брать счетчик с большей максимальной нагрузкой не имеет смысла — стоят они значительно дороже. Это — самый правильный способ.
- Посчитать токовую нагрузку всех электроприборов в доме, добавить запас «на развитие» (покупку новой техники).
Тут тоже понятно, какой счётчик электроэнергии лучше поставить в квартире или доме — с чуть большей токовой нагрузкой, чем есть на сегодняшний день.
Как выбрать электросчетчик для частного дома
Перед тем как выбирать какую-либо определенную модель счетчика, необходимо в первую очередь уточнить технические характеристики и условия энергоснабжения частного дома. Если такие данные отсутствуют в документации, это нужно сделать самостоятельно или с привлечением специалистов. В обязательном порядке уточняется тип подключаемого напряжения, количество бытовой техники и оборудования, которое будет подключаться. Кроме того, понадобится схема электропроводки.
Выбирая счетчик, необходимо ознакомиться с различными моделями и функциями, которые они выполняют. Для частных домов большое значение имеет тарифность, когда сутки состоят из определенных временных зон, каждая из которых оплачивается по-разному, а также класс точности. Последний параметр играет важную роль, поскольку в частных домах используется значительно больше электрооборудования, чем в обычной квартире. Точный учет потребленной электроэнергии позволит сэкономить большое количество денежных средств.
После выбора определенной модели, во время покупки нужно обязательно проверить наличие на счетчике пломб госповерки. Данная процедура считается действительной для однофазного счетчика на протяжении 24-х месяцев, а для трехфазного – 12 месяцев.
Нужно ли менять счетчики на новые
Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.
Электросчетчики подлежат замене в таких случаях:
- Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
- Счетчик неисправен.
- Закончился срок эксплуатации прибора согласно данным техпаспорта.
По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.
Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:
- Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
- Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.
Отличия счетчиков по принципу работы
Если разобраться, чем отличается двухтарифный счетчик от однотарифного, следует рассмотреть их принцип работы. По принципу работы счетчики условно разделяют на две большие группы – индукционные и электронные. Еще не так давно повсеместно были установлены индукционные счетчики. Их принцип действия заключается в следующем: через катушки прибора проходит ток, который создает электромагнитное поле, запускающее вращение диска, связанное с механическим счетным устройством.
Принцип действия электронных счетчиков электроэнергии однотарифных или двухтарифных несколько иной. На схеме имеются полупроводниковые элементы, которые преобразуют проходящий ток в импульсный сигнал, передаваемый в счетное устройство.
При этом индикация также может обеспечиваться электромеханическим способом, но передача вращения колесу, которое отсчитывает количество потребляемой электроэнергии, осуществляется через шаговый электропривод, реагирующий на выработанные схемой импульсы. В более современных устройствах предусмотрена электронная цифровая индикация.
Многотарифные счетчики, как очевидно, могут иметь только электронный принцип действия и всегда оснащаются цифровой индикацией. Для них должна быть доступна функция программирования, позволяющая задавать временные интервалы для подсчета электроэнергии.
Используемые в них ЖК дисплеи требуют определенных условий для нормальной работы, таких как отсутствие прямых солнечных лучей или низких температур. В последнем случае они могут просто перестать передавать информацию, даже при условии, что сама схема счетчика исправно подсчитывает потребление. Поэтому в частном доме они устанавливаются только внутри помещения. Последнее имеет некоторые недостатки. Если данные со счетчика не будут передаваться в систему, то проверяющим придется вручную ходить и записывать показания, а потребителю регулярно предоставлять доступ к жилью.
Многотарифный ЖКИ
Меркурий 231АТ-01 относится к классу многотарифных приборов с низкой погрешностью, которая составляет 1%. Модель имеет надежную защиту от метрологических искажений, универсальна в сфере предназначения. Аппарат выдерживает разброс температуры от -40 до 55 С. Тарификация предусматривает 12 сезонов и от 2 до 4 тарифов.
Плюсы:
- автономное и АИИС в комплекте режимы функционирования;
- 16 суточных зон;
- накопленное число киловатт передается при помощи IrDА с периодом в 11 месяцев;
- нагрузка регулируется через УЗО, диагностика автоматическая;
- приятная стоимость, надежность, простота конструкции.
Минусы:
- измерение активной энергии;
- поверочный интервал – каждые 10 лет.
Как классифицируют счетчики электроэнергии
Деление электросчетчиков осуществляется так:
- К какому типу относится питающая сеть, к которой будет производиться подключение. Соответственно бывают однофазные и трехфазные счетчики.
- Какой тариф: одно-, двух-, или многотарифный.
- Какой тип энергии они замеряют. Для однофазных счетчиков характерно измерение только проходящей активной энергии. Трехфазные могут определять как направленность потоков, так и реактивную и активную энергии.
Однофазные счетчики
Однофазная разновидность этих приборов чаще всего применяется в небольших домах частного сектора, в отдельных квартирах, в торговых помещениях и офисах малых размеров. Чтобы узнать главные характеристики такого прибора изучите их передние панели. Там должно быть указано, на какой номинальный и максимальный ток они рассчитаны. Скажем, если там написано 5-60А, то это обозначает, что номинальный ток для этого прибора 5А, а предельный – 60А
Получается, что выбрать однофазный электросчетчик – дело совсем немудреное, главное запомнить, на какие детали обращать внимание
Трехфазный счетчик электроэнергии
Для того чтобы выбрать трехфазный электросчетчик необходимо понять, что это за устройство и для чего оно предназначено. Подобные изделия учитывают электроэнергию в коттеджных поселках, где электричество вводится на участки исключительно по трехфазному принципу. Не менее часто применяется для подсчета электричества в коммунально-бытовых строениях и в промышленных комплексах. Проблем с выбором подобных счетчиков не возникает, т.к. клиенты просто получают извещение, какая для них необходима модель, а определением этого занимаются соответствующие службы.
Однотарифный
Такие счетчики применяются обычно для бытовых нужд. Как и следует из названия – обслуживают один определенный тариф.
Двухтарифный
Если в некоем месте существуют два тарифа, например – ночной и дневной, то для подсчета энергии используют двухтарифный электросчетчик. Часто их ставят в разных организациях, и на предприятиях.
Внутри эти изделия содержат 2 механизма. Каждый из них включается в заданное время. Особенно хорошо для тех, кто ведёт активную ночную жизнь, к тому же это позволяет разгружать электросети. Особенно хвалят данное устройство те люди, которые и после полуночи не ложатся спать, а включают в это время стиральную машину или греют в бойлере воду.
Многотарифный
Предназначен, чтобы учитывать потребляемую энергию по значительному количеству тарифов, с его помощью можно сэкономить на данных услугах.
Далее в следующих статьях мы рассмотрим подробно каждый счетчик в отдельности.
