Калькулятор расчета емкости рабочего и пускового конденсатора

Типы подключений машины

Однофазную асинхронную машину можно подключить к сети двумя способами:

• с помощью пусковой обмотки;
• с помощью рабочего конденсатора.

В цепях маломощных однофазных приводов на 220 В, которые включаются с помощью дополнительной обмотки, есть конденсаторы, которые включаются при запуске мотора. Когда разгон ротора завершен, Пусковая катушка, как описано в предыдущем разделе, отключается.

В том случае, когда к двигателю подключен рабочий конденсатор, вспомогательная катушка продолжает работу на протяжении всего времени работы привода. Ее происходит благодаря работе такой катушки через конденсатор.

Один и тот же электропривод можно использовать в разных устройствах. Можно снять двигатель с одного прибора и поставить в другой. Подключить его можно с помощью трех разным схем:

1. Временная подача электроэнергии на вспомогательную катушку через конденсатор.
2. Временная подача электроэнергии на вспомогательную катушку через резистор (конденсатор отсутствует).
3. Постоянная подача электричества на вспомогательную и основную катушки одновременно. Подача происходит через конденсатор.

Если использовать в пусковой цепи резистор, величина активного сопротивления обмотки будет больше. Сдвиг фаз произойдет и его вполне хватит для того, чтобы заставить ротор вращаться.

Возможно также использование вспомогательной обмотки с более высоким сопротивлением и меньшей индуктивностью. Для полного соответствия обмотка должна обладать меньшим количеством витков и более тонким проводом.

Понятие конденсаторного пуска подразумевает, что конденсатор подключен к вспомогательной катушке, а подача электричества временная.

Чтобы значение пускового момента было максимальным, круговое магнитное поле статора начать вращение. Это требует перпендикулярного (относительно друг друга) положения обмоток. Резистор не даст такого сдвига.

В этой ситуации поможет конденсатор с правильно подобранной емкостью. Если все подходит, то катушки будут сдвинуты на угол в 90 градусов относительно друг друга.

Рассчитываем емкость конденсатора

Основная задача стабилизатора заключается в выполнении роли емкостного наполнителя энергии, нужной выпрямителям фильтров этого стабилизатора. С их помощью также происходит передача сигнала между усилителями. Чтобы запустить асинхронную однофазную машину переменного тока и обеспечить ее продолжительную работу тоже используют конденсаторы. Определив емкость определенного конденсатора можно предсказать, какое время будет продолжаться работа двигателя.

Основной и главный параметр такого устройства – его емкость. Между этим параметром и площадью активного подключения, изолированного диэлектриком, существует некая зависимость. Диэлектрик почти невозможно увидеть невооруженным глазом, так как слой подобной изоляции состоит их из небольшого количества атомов, которые формируют пленку.

По сути, главное назначение конденсатора – накопление, хранение и передача определенного количество энергии. А зачем так заморачиваться, спросите вы? Можно ведь просто подключить однофазную машину к источнику питания. Не тут то было. Подключая электропривод в сеть без посредника в виде конденсатора, вы рискуете работоспособностью агрегата. Он может просто сгореть.

Да и чтобы успешно включить трехфазную машину в однофазную не обойтись без устройства, которое поможет смещению фазы на 90 градусов на третьем выводе.

Помимо всего вышесказанного, конденсатор может выполнять функцию индуктивной катушки. Скачки переменного тока, протекающего через него, успешно нивелируются благодаря тому, что перед началом работы, на пластинах конденсатора равномерно копятся заряды и только потом передаются устройству, которое является принимающим.

Конденсатор может быть одним из трех видов:

• электролитическим;
• неполярным;
• полярным.

Фарад, как единица измерения:

Фарад – единица измерения электрической ёмкости в Международной системе единиц (СИ), названная в честь английского физика Майкла Фарадея. Прежнее название – фарада.

Фарад как единица измерения имеет русское обозначение – Ф и международное обозначение – F.

1 фарад равен электрической ёмкости конденсатора, при которой заряд 1 кулон (Кл) создаёт между обкладками конденсатора напряжение 1 вольт (В).

Если конденсатор ёмкостью в 1 фарад заряжать током 1 ампер, то напряжение на обкладках будет возрастать на 1 вольт каждую секунду.

1 Ф = 1 А · 1 с / 1 В.

Фарад — очень большая ёмкость. Ёмкостью 1Ф обладал бы уединенный шар, радиус которого был бы равен 13 радиусам Солнца. Для сравнения, ёмкость Земли (шара размером с Землю, как уединенного проводника) составляет всего около 700 микрофарад.

В Международную систему единиц фарад введён решением XI Генеральной конференцией по мерам и весам в 1960 году, одновременно с принятием системы СИ в целом. В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «фарад» пишется со строчной буквы, а её обозначение — с заглавной (Ф). Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием фарада.

Как подобрать пусковой конденсатор для однофазного электромотора

До использования в пусковой цепи конденсатор проверяют тестером на исправность. При подборе рабочего конденсатора можно применять такое же приближенное правило а-7 микрофарад на 100 ватт номинальной электрической мощности. Емкость пускового также берется в 2-3 раза выше.

При подборе конденсатора на 220 вольт следует выбирать модели с номиналом не менее 400. Это объясняется переходными электромагнитными процессами при запуске, дающими кратковременные пусковые броски напряжения до 350-550 вольт.

Однофазные асинхронные электромоторы часто применяются в домашних электроприборах и электроинструменте. Для пуска таких устройств, особенно под нагрузкой, требуется пусковая обмотка и сдвиг фазы. Для этого используется конденсатор, подключаемый по одной из известных схем.

Конструкция асинхронного однофазного электродвигателя

Если запуск осуществляется с преодолением большого момента инерции, подсоединяют пусковой конденсатор.

Как выбрать пусковой конденсатор

Чтобы он работал наиболее эффективно, нужно правильно подобрать ёмкость. Для её вычисления используются различные формулы, в зависимости от способа соединения обмоток. Вычисления выполняются следующим образом:

• Нужно определить рабочие ток и напряжение работы двигателя. При проведении вычислений для них применяются обозначения I и U. Величину тока берут из инструкции по эксплуатации для мотора, а в качестве U берут то, которое обеспечивается питающим напряжением.
• Ёмкость определяют по формуле C = (K х I) / U.

Если соединение обмоток выполнено треугольником, используется K = 4800, а при соединении звездой должно быть K = 2800. Результат вычислений представляет собой ёмкость, выраженную в микрофарадах.

Подключение однофазного асинхронного двигателяИсточник sibay-rb.ru

При расчётах нужно учитывать номинальный ток. Речь идёт о максимально допустимом рабочем токе в условиях, когда работа двигателя происходит в нормальном режиме. Практически его величина зависит от имеющейся нагрузки. Если её нет, то значение будет минимальным.

Это значение называют током холостого хода. Оно фактически является компенсацией потерь, связанных с потерями энергии в обмотках, диэлектриками, трением и другими аналогичными причинами.

Подключение трёхфазного двигателя к однофазной сетиИсточник stroysvoy-dom.ru

Если постепенно увеличивать нагрузку, то ток будет расти. Затем он достигнет номинального значения. При последующем росте ток будет расти по-прежнему, но обороты начнут падать. Длительное пребывание в этом режиме приведёт к повышенному износу оборудования и к вероятной поломке.

Определить номинальный ток можно не только из инструкции по эксплуатации, но и измерить самостоятельно. В последнем случае его величина будет определена более точно. Такое измерение можно провести следующим образом:

• Отключают конденсаторы.
• Запускают мотор в рабочем режиме.
• При помощи токоизмерительных клещей определяют силу тока.

На основе полученного значения определяют требуемую ёмкость. Затем приобретают нужную деталь и устанавливают её. При этом допускается отклонение от расчётной величины не более, чем на 15%.

Схемы подключения трёхфазного двигателя в однофазную сетьИсточник orenburgelectro.ru

При подключении однофазного мотора ёмкость рабочего конденсатора определяют следующим образом. Нужно на каждые 100 ватт номинальной мощности взять по 7 микрофарад. Для пускового ёмкость выбирают в 2-3 раза больше. Однофазные асинхронные моторы часто используются в домашней бытовой технике.

Для этой цели обычно выбирают конденсаторы следующих конструкций:

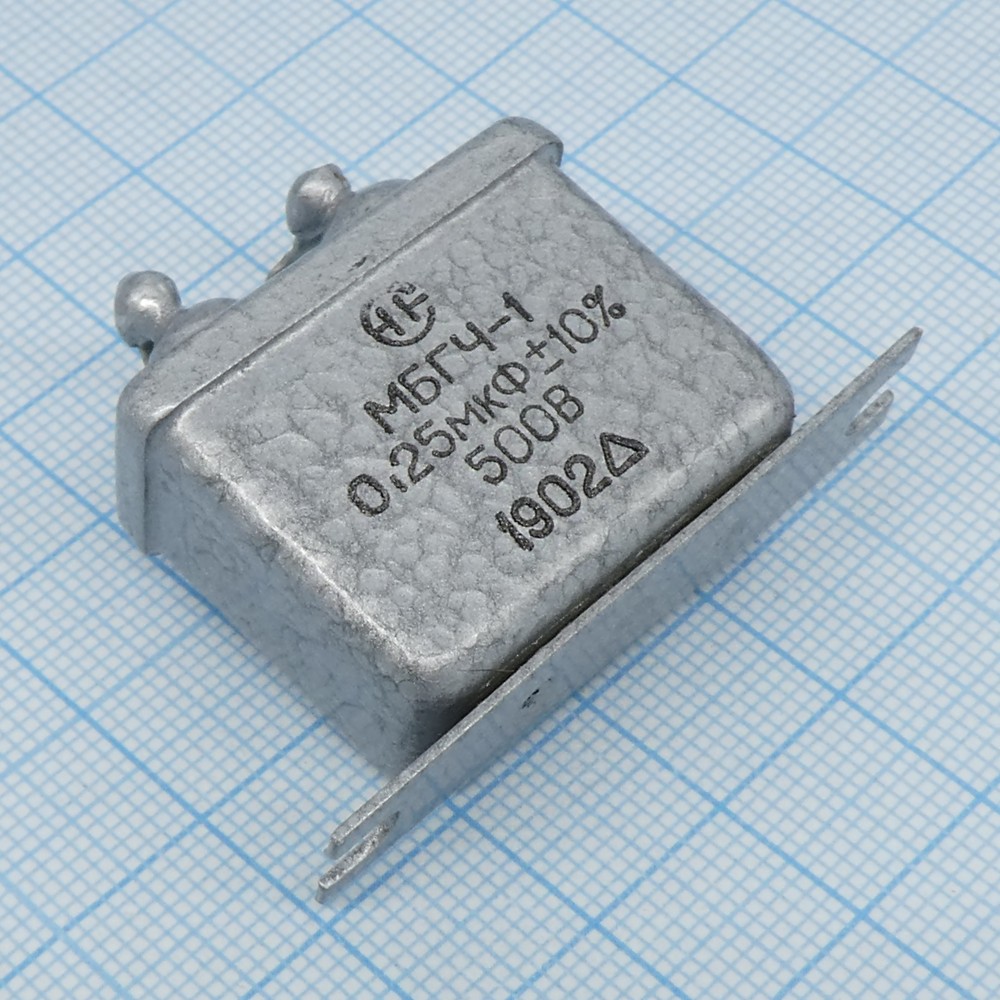

• металлобумажные, высокочастотные, которые имеют обозначение МБГЧ;
• термостойкие бумажного типа относящиеся к разновидности БГТ;
• бумажные в герметичном металлическом корпусе — КБГ-МН.

Если необходимо обеспечить вращение двигателя в обратном направлении, то потребуется изменить подсоединение к конденсатору. Для этого будет достаточно просто поменять местами клеммы. Если речь идёт о замене уже существующей детали, то удобней всего выбрать её с теми же характеристиками, что и раньше.

В качестве рабочего необходимо использовать неполярный конденсатор, предназначенный для использования с переменным током. Это связано с тем, что в процессе работы будет постоянно меняться полярность. Однако в качестве пускового допустимо использования полярного. Для того, чтобы предотвратить изменение знака напряжения, необходимо подключить эту деталь через диод.

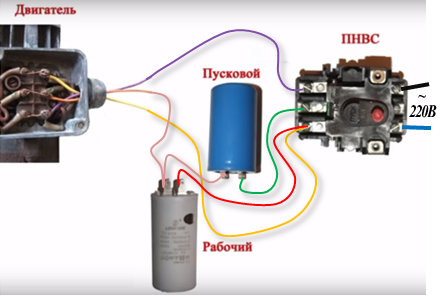

Использование пускового и рабочего конденсаторов для подключенияИсточник uk-parkovaya.ru

Пояснения к расчету

Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:

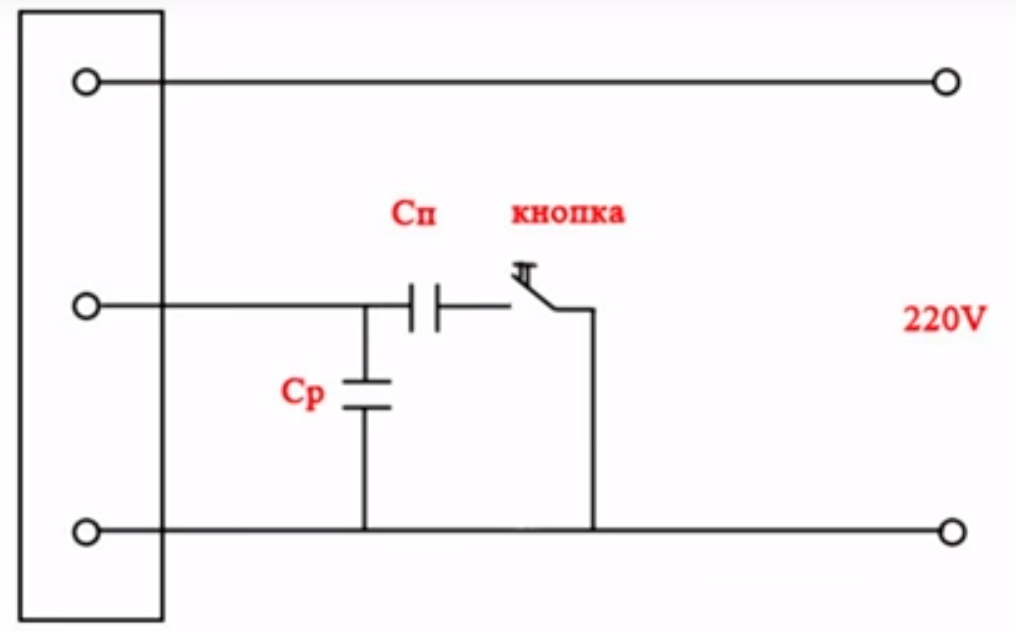

Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток	Расчетные зависимости

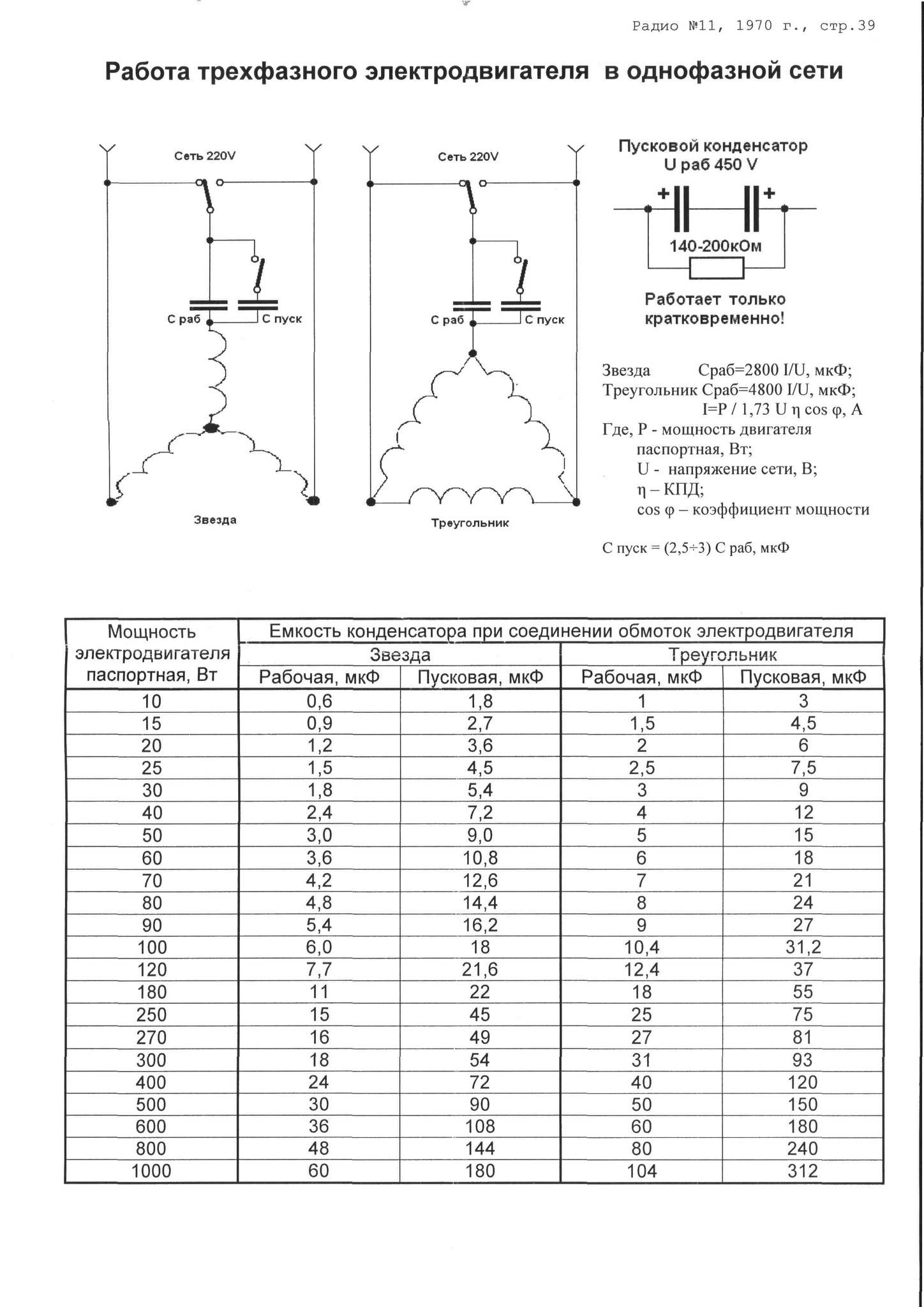

Ср = 2800*I/U; I = P/(√3*U*η*cosϕ) Ср – емкость рабочего конденсатора
Ср = 4800*I/U; I = P/(√3*U*η*cosϕ) Ср – емкость рабочего конденсатора
Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключения
Расшифровка обозначений: Ср – емкость рабочего конденсатора, мкФ Сп – емкость пускового конденсатора, мкФ I – ток, А U – напряжение в сети, В η – КПД двигателя в %, деленных на 100 cosϕ – коэффициент мощности

Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:

• если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
• если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
• По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.

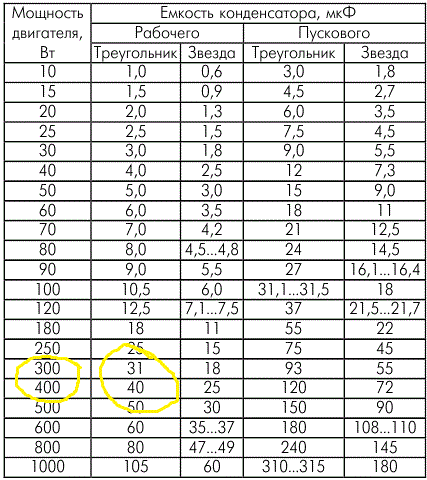

Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.

Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65	Электролитические неполярные конденсаторы серии CD60
Номинальное рабочее напряжение, В	400; 450; 630	220-275; 300; 450
Номинальный ряд, мкФ	1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150	5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500

Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.

Особенности включения трехфазных моторов в однофазные сети

Как мы уже знаем, у трехфазного двигателя имеются три обмотки, и они могут быть подключены одним из двух способов: звездой (принятое в электротехнике обозначение – Y) или треугольником (Δ).

Суть названий можно понять из приведенного рисунка. При включении трехфазного электромотора в однофазную сеть лучше использовать схему с треугольником. Если вы увидите на шильдике двигателя обозначение Y, то обмотки нужно перекоммутировать в треугольник, иначе переделка станет бессмысленной из-за большой потери мощности.

А теперь поговорим о том, как именно реализовать схему с подключением дополнительного элемента. Особенность асинхронных электромоторов заключается в повышенных номиналах тока, обеспечивающих их уверенный пуск. Стандартный способ будет иметь недостатки: если рассчитать параметры так, чтобы пуск действительно был беспроблемным, то мотор после выхода на рабочие частоты вращения вала будет перегреваться, что приведет к его ускоренному износу. Если ограничить ток по номиналу, двигатель будет плохо запускаться, а при наличии стартовой нагрузки вообще не сможет стартовать. Но выход есть: использование двух конденсаторов, пускового и рабочего. Пример такой схемы представлен на рисунке:

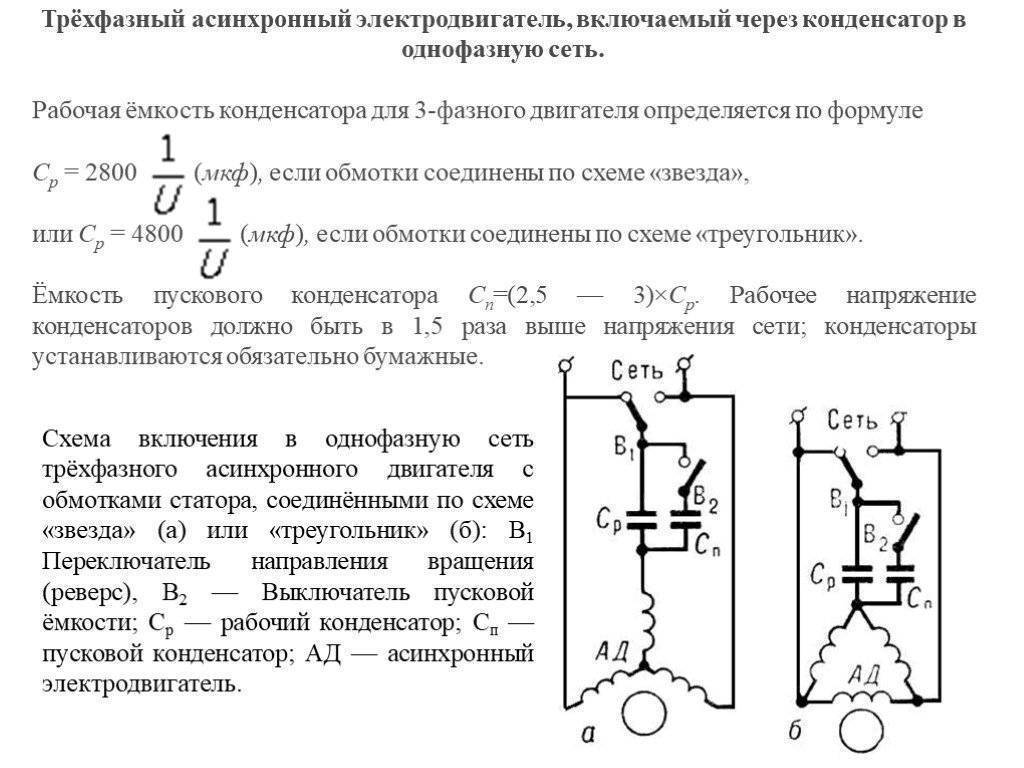

Здесь С_пуск внедрен в схему параллельно рабочему. Если мощность электромотора невелика, номинал С_пуск может быть равен номиналу С_раб. В продаже можно встретить специальные стартовые конденсаторы, о чем будет указывать слово starting в их обозначении.

Понятно, что назначение стартового аналога – помочь основному раскрутить мотор, после чего он должен быть отключен. Для этого в цепь включают выключатель, в простейшем виде – кнопочный. Более распространенным и удобным является использование комбинированной кнопки-включателя: для запуска мотора вы ее нажимаете и удерживаете, а когда мотор выйдет на рабочие обороты, кнопка отпускается, размыкая цепь С_старт, но останется вжатой, то есть остальная цепь будет работать. Нажатие красной кнопки выключит двигатель.

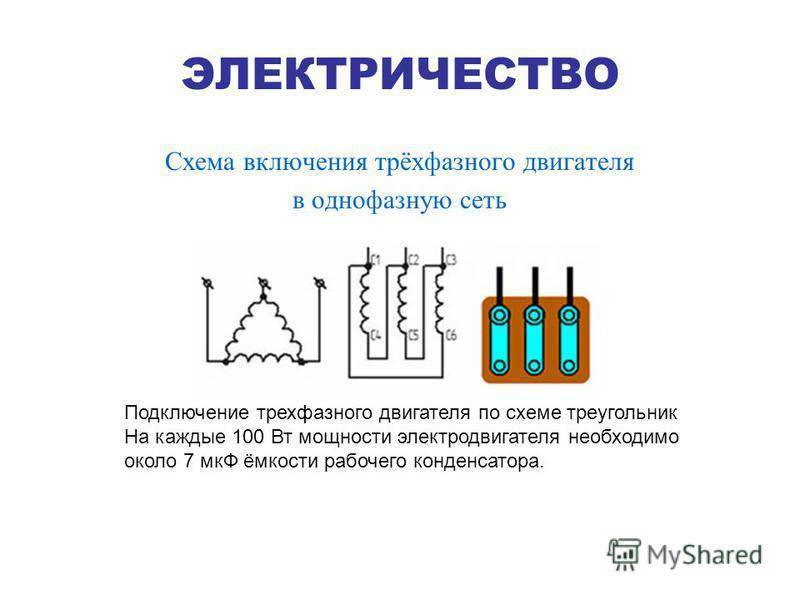

Схема подключения «Треугольник»

Само подключение является относительно легким, происходит присоединения токопроводящего провода к пусковому конденсатору и к клеммам двигателя (или мотора). То есть если более упрощенно взять есть мотор в нем находятся три токопроводящие клеммы. 1 – ноль, 2 – рабочая, 3 –фаза.

Провод питания заголяется и в нем есть два основных провода в синей и коричневой обмотке, коричневая присоединяется к 1 клемме, ней же присоединяется и один из проводов конденсатора, ко второй рабочей клемме происходит присоединение второго провода конденсатора, ну а к фазе подключается синий провод питания.

Если мощность двигателя является маленькой, до полтора кВт, о в принципе можно использовать только один конденсатор. Но при работе с нагрузками и с большими мощностями обязательное использование двух конденсаторов, они между собой последовательно соединены, но между ними установлен пусковой механизм, в народе называемый «тепловой», который отключает конденсатор при достижении необходимого объёма.

Небольшое напоминание, что конденсатор с меньшей мощностью, пусковой, будет включаться на небольшой промежуток времени для увеличения пускового момента. Кстати модно использовать механический выключатель, который пользователь сам будет включать на заданное время.

Нужно понять – сама обмотка двигателя уже имеет подключение по схеме «звезда», но электрики ее с помощью проводов превращают в «треугольник». Тут главное распределить провода, которые входят в распределительную коробку.

Схема подключения “Треугольник” и “Звезда”

Как подобрать номинал конденсатора

Поскольку трехфазные моторы, как правило, отличаются повышенной мощностью, конденсаторы для включения его в однофазную цепь тоже нужны повышенных номиналов. Речь идет о десятках, а часто – сотнях микрофарад. Электролитические для этих целей малопригодны, поскольку они подключаются по однополярной схеме. То есть потребуется включение в цепь дополнительных элементов в виде диодного выпрямителя и нескольких сопротивлений. Второй их существенный недостаток – со временем они высыхают (испаряется электролит), вследствие чего их емкость постепенно падает, что проявляется их вздутием (пользователям компьютеров эта проблема известна очень даже хорошо). Если вовремя не заменить такую емкость, существует риск ее взрыва.

Поэтому задача подбора конденсаторов не так проста, как кажется, и обычно решается в несколько этапов.

Для начала делают приблизительный расчет исходя из простого правила: на каждые 100 Вт паспортной мощности электродвигателя необходимо 7 мкФ. То есть для 800-ваттного мотора потребуется подобрать ёмкостной элемент на 56 мкФ. Это правило касается рабочей емкости, для пусковой номинал должен быть увеличен в 1-3 раза, в зависимости от мощности двигателя. В среднем это двукратное превышение, для нашего случая это примерно 110 мкФ.

На практике следует изначально ставить изделия с номиналом, превышающим эти расчетные значения, чтобы воочию посмотреть, как будет вести себя электродвигатель в разных режимах: на старте, без нагрузки, под нагрузкой.

Сильное превышение чревато перегревом мотора, а если ёмкость конденсатора окажется меньше расчетной, двигатель потеряет в мощности при номинальной частоте вращения вала (поскольку этот показатель зависит от частоты напряжения сети, а не мощности).

Если мотор работает тихо, без натуги и без рывков – значит, мы выполнили подбор более-менее правильно. Но лучше все же ориентироваться на специальные расчетные формулы, которые обеспечат наиболее оптимальный режим работы электродвигателя.

На рисунке показана разводка проводов при подключении конденсаторов к трехфазному мотору (ПНВС – это пусковая кнопка промышленного изготовления). Непосредственно к выключателю подсоединяем провода, идущие от первой и третьей обмоток, провод от второй обмотки пускаем на емкостные входы, выходы коммутируем по отдельным контактам ПНВС. По такой схеме можно подключать двигатель в однофазную цепь и во время испытаний, и в окончательном варианте.

Расчет ёмкости конденсатора по формуле

Существуют специальные формулы для расчета номиналов емкостей.

Так, для соединения «звездой» расчёт ёмкости производится по формуле:

C_раб=2800*I/U, где I/U- ток/напряжение в сети соответственно. Но если напряжение сети хорошо известно, то ток – величина зависимая, определяемая по формуле I=P/(К_эф*√3*U*cosα), где P – мощность электромотора (указывается в ваттах на шильдике), К_эф – КПД электродвигателя, а cosα – приведенный коэффициент мощности, его часто тоже указывают на шильдике или в паспорте мотора.

Для расчета номинала емкости пускового конденсатора применяется иная приближенная формула: C_старт≈2,5* C_раб.

Для соединения «треугольником» для рабочей ёмкости она тоже довольно проста: C_раб =4800*I/U, а посчитать ток и номинал пускового можно по тем же формулам, что приведены выше.

КПД мотора и его рабочий ток обычно указывается на шильдике или в паспорте устройства, так что с вычислениями номиналов проблем возникнуть не должно.

Превышать полученное значение не рекомендуется – высок риск перегрева обмоток. После реализации схемы можно измерить рабочий ток под оптимальной нагрузкой, чтобы скорректировать емкость, в этом случае можно использовать формулу зависимости от тока и напряжения. Если мощность АКДЗ менее 500 Вт, пусковой конденсатор, скорее всего, не понадобится, особенно если запуск мотора производится без нагрузки. А это такие инструменты, как наждак, циркулярная пила или фуганок. А, к примеру, для погружного насоса на 3КВт С_пуск не помешает, поскольку он сразу стартует с максимальной нагрузкой.

Кроме ёмкости конденсатора для трехфазного электромотора, при выборе нужно обращать внимание и на его номинальное напряжение. Дело в том, что в момент запуска увеличена не только сила тока, но и напряжение, так что для сети на 220В желательно выбирать емкость с минимум полуторакратным запасом по напряжению, то есть 360-450 В, но это касается только Спуск или если в схеме присутствует только рабочий

Особенности применения рабочей и стартовой емкостей описаны в следующей таблице:

	Рабочий конденсатор	Стартовый конденсатор
Способ подключения	Последовательно ко второй обмотке трёхфазного электромотора	Параллельно рабочему
Для чего используется	Для формирования вращающегося магнитного поля, нужного для создания вращающего момента в роторе	Для увеличения момента вращения на этапе пуска электродвигателя
Когда активен	Все время	В момент пуска мотора до его выхода на номинальные обороты

А теперь рассмотрим особенности достоинства и недостатки разных типов конденсаторов, используемых для подключения трехфазных двигателе к однофазным сетям:

	Металлобумажные	Полипропиленовые пленочные	Пусковые
Технология производства	Слой металлизированной пленки, нанесенной на диэлектрик (конденсаторную бумагу)	Аналогичная, но в качестве диэлектрика используется полипропиленовая лента малой толщины	Обертка из алюминиевой фольги, в которую заливается электролит. Диэлектрик – диоксид алюминия
Номиналы по напряжению, В	160/200/300/400/600, 1000	450/630	200-460
Номиналы емкости, мкФ	0.1-20.0	1.0-150.0	50.0-1500.0
Форма корпуса, материал	Прямоугольная, металл	Цилиндр, пластик	Цилиндр, металл (покрытый термостойким поливинилхлоридом)
Назначение	Cраб	Cраб/ Cпуск	Cстарт
Плюсы	Доступная стоимость	Большой ресурс, стабильность характеристик, компактность	Компактность, большая емкость
Минусы	Большие габариты, малый КПД, быстрое старение	Стоимость	Узкая сфера применения

А, что такое конденсатор?

Его устройство отличается простотой и надежностью – внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками. Но различные виды конденсаторов для электродвигателей отличаются поэтому легко ошибиться в момент приобретения.

Рассмотрим их по отдельности:

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации – возгоранию либо появлению короткого замыкания.

Теперь ознакомьтесь с фото конденсаторов для электродвигателя – это поможет отличить их по внешнему виду. Такая информация пригодится во время покупки, и поможет приобрести необходимое устройство, поскольку все они похожи. Но помощь продавца тоже, может, оказаться полезной – стоит воспользоваться его знаниями, если не хватает своих.

Схема сдвига фаз токов конденсаторами и дросселем: что мне не понравилось

Это третья обещанная в заголовке конструкция, которую я реализовал два десятка лет назад, проверил в работе, а потом забросил. Она позволяет использовать до 90% трехфазной мощности двигателя, но обладает недостатками. О них позже.

Собирал я преобразователь трехфазного напряжения на мощность 1 киловатт.

В его состав входят:

• дроссель с индуктивным сопротивлением на 140 Ом;
• конденсаторная батарея на 80 и 40 микрофарад;
• регулируемый реостат на 140 Ом с мощностью 1000 ватт.

Одна фаза работает обычным способом. Вторая с конденсатором сдвигает ток вперед на 90 градусов по ходу вращения электромагнитного поля, а третья с дросселем формирует его отставание на такой же угол.

В создании фазосдвигающего магнитного момента участвуют токи всех трех фаз статора.

Корпус дросселя пришлось собирать механической конструкцией из дерева на пружинах с резьбовой настройкой воздушного зазора для наладки его характеристик.

Конструкция реостата — это вообще «жесть». Сейчас его можно собрать из мощных сопротивлений, купленных в Китае.

Мне даже приходила мысль использовать водяной реостат.

Но я от нее отказался: уж слишком опасная конструкция. Просто намотал на асбестовой трубе толстую стальную проволоку для проведения эксперимента, положил ее на кирпичи.

Когда запустил двигатель циркулярной пилы, то он работал нормально, выдерживал приложенные нагрузки, нормально распиливал довольно толстые колодки.

Все бы хорошо, но счетчик намотал двойную норму: этот преобразователь берет такую же мощность на себя, как и двигатель. Дроссель и проволока неплохо нагрелись.

Из-за высокого потребления электроэнергии, низкой безопасности, сложной конструкции я не рекомендую такой преобразователь.

Емкость конденсатора

Наиболее значимый параметр данного прибора – это его ёмкость. От нёё зависят его сфера применения, условия эксплуатации и назначение. Измеряется ёмкость в фарадах. В отечественной литературе данный параметр обозначается буквой «Ф», в зарубежной –  «F». На самих электронных компонентах можно встретить такую буквенную кодировку: pF, nF или uF. Она указывают на то, что радиодеталь обладает ёмкостью, равной 10-12, 10-9 и 10-6 фарад. Рядом также будет маркировка цифрами, выполняющими роль множителя, т.е. 2,2uF = 2,2*10-6 фарад.

Дополнительная информация. Отрицательная степень десяти часто вызывает трудности даже у бывалых специалистов. Для удобного преобразования единиц измерения всегда можно использовать калькулятор конденсаторов онлайн. Также для того, чтобы вычислить ёмкость имеющейся детали, подойдёт цифровой мультиметр с соответствующим режимом измерения.

Сам конденсатор представляет собой пару металлических пластин. Их поперечные размеры должны быть намного больше, чем расстояние между ними. Посередине пластин помещён слой диэлектрика. Во время работы прибора на его выводы подаётся напряжение. В результате электроны пытаются прийти в движение, но не могут преодолеть диэлектрик, из-за чего между пластинами накапливается некоторый электрический заряд. Он измеряется в кулонах. Способность конденсатора накапливать электрический заряд называется его ёмкостью. Если рассматривать аналогию с сосудом для жидкости, то это его объём.

Разновидности конденсаторов пуска

Маломощные электродвигатели, работающие от 200-400 В не нуждаются в установке дополнительного конденсатора пуска. Дело в том, что в каждом устройстве конденсатор уже заранее установлен.

Для слабых по мощности двигателей его достаточно, а вот для того, чтобы работали устройства с повышенной мощностью потребуется дополнительный внешний пусковой конденсатор.

Конденсаторы для асинхронных электродвигателей необходимо подбирать опытным путем, проверяя каждый.

Такой прибор устанавливается параллельно к уже имеющемуся. На некоторое время при разгоне двигателя его оставляют включенным.

Включение и дальнейшая работа конденсатора возможна только при зажатой кнопке пуска. После разгона обязательно потребуется выключить конденсатор, так как при его постоянной работе двигатель будет крутиться на полную мощность.

А при обыкновенной домашней сети с одной фазой это приведет к перегреву и выходу из строя оборудования.

Видов конденсаторов для электродвигателя в настоящее время существует три:

Полярные. Данный вид способен работать только при постоянной подаче тока. Переменное питание быстро выведет из строя электродвигатель.

Неполярные. Они более популярны за счет разнообразных условий работы. То есть такие конденсаторы можно устанавливать и при постоянном токе и при переменном.

С электролитом. Данный вариант конденсатора электродвигателя имеет обычно небольшую емкость и наиболее подходящим вариантом они послужат в использовании к низкочастотным электродвигателям.

Как подключить 3ех фазный двигатель в однофазную сеть?

Запуск двигателя с тремя рабочими обмотками возможет потому, что он по умолчанию имеет сдвинутые на 120° фазы. Если подать напряжение всего на одну фазу, то не произойдет ровным счетом ничего по аналогии с однофазным двигателем на 220В, где в таком случае возникают эквивалентные разнонаправленные магнитные поля. Формально для этого нужно включить в работу хотя бы еще одну фазу, чтобы создать сдвиг и набрать необходимый момент. Подключение в сеть с напряжением 220В чаще всего производят через дополнительный контур – цепь из рабочих и пусковых конденсаторов.

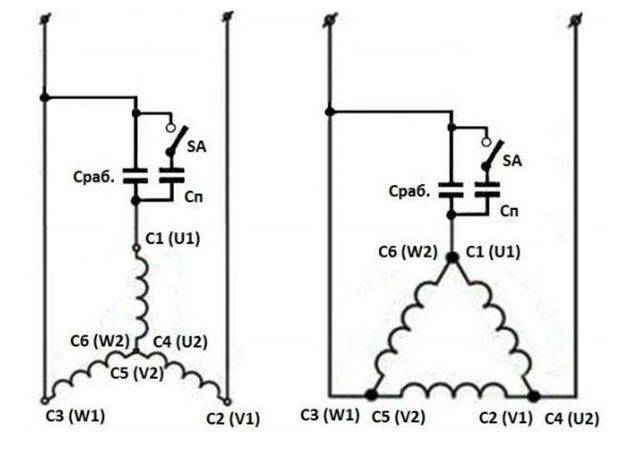

Общая пусковая схема при подключении звездой (слева) и треугольником (справа) будет иметь следующий вид:

Как можно видеть, и в первом, и во втором случае две из трех обмоток подключаются напрямую к однофазной сети на 220В. Третья фаза закольцовывается на одну из двух предыдущих посредством промежуточной цепи конденсаторов: Сраб – основной/рабочий и Сп–для запуска. Второй подключен параллельно через ключ SA. Последний имеет нормально разомкнутые контакты, а крайнее положение кнопки не фиксируется – для того, чтобы через пусковой конденсатор пошел ток, ее нужно удерживать нажатой.

Расчет заряда конденсатора

После расчета емкости, необходим расчет заряда конденсатора. Начальный заряд прибора равен нулю. Подключением к гальванической батарее или к другому источнику постоянной ЭДС конденсаторы заряжают. Чтобы правильно рассчитать заряд конденсатора от источника постоянной ЭДС, существует также специальный калькулятор конденсаторов онлайн, в котором лишь нужно указать следующие данные:

• ЭДС источника в Вольтах,
• сопротивление в Омах,
• емкость в микроФарадах,
• время зарядки в миллисекундах.

Каждый такой калькулятор расчета конденсаторов будет также указывать точность вычисления, с которой будут получены результаты. После нажатия кнопки «Рассчитать», в результатах реально получить:

• постоянную времени RC-сети в миллисекундах,
• время зарядки в миллисекундах,
• требуемый начальный ток в Амперах,
• максимальную рассеиваемую мощность в Ваттах,
• напряжение в Вольтах,
• заряд в микроКулонах,
• энергию в микроДжоулях,
• а также работу, совершенную источником, в микроДжоулях.

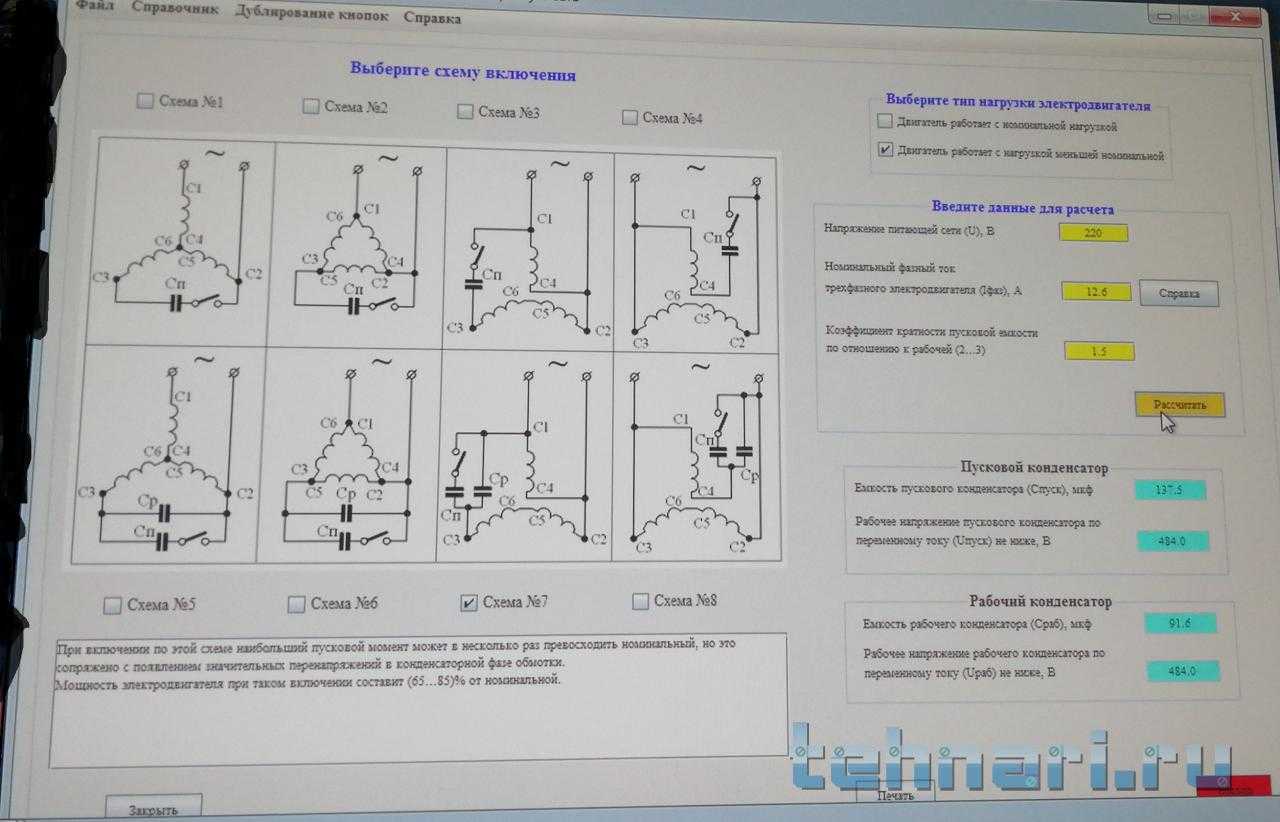

Используя специальные онлайн калькуляторы для расчета конденсатора, вам не придется самостоятельно проводить сложные подсчеты, искать нужные формулы, разбираться и вникать в сложные для вас схемы. Все это сделает калькулятор онлайн за вас.

Вспомогательная или пусковая обмотка в однофазном моторе

Для самостоятельного запуска и начала вращения на однофазном электродвигателе специально установлена еще одна катушка. Только благодаря ей ротор и вал приходят в движение и начинают вращаться.

Такую катушку (пусковую) устанавливают на статоре, но смещают относительно рабочей на 90 градусов. То есть вспомогательная и основная обмотки перпендикулярны друг другу. А чтобы были сдвинуты не только катушки, но и токи, к цепи подключают элемент, который называют фазосдвигающим.

Сдвигать фазы можно с помощью следующих устройств:

• активного резистора;
• конденсатора;
• индуктивной катушки.

Нужно отметить, что двигатель с конденсатором, подключенным в качестве фазосдвигающего элемента, будет выдавать лучшие показатели при работе и запуске.

Основные детали двигателя – статор и ротор, сделаны из металла. Для их производства доходит лишь определенный вид металла. Это электротехническая сталь марки 2212.
