Расчёты и пример
Чтобы правильно подобрать циркуляционный насос, необходимо сделать предварительные расчёты. А точнее нужно узнать следующие величины:
- Qn – мощность источника тепла, кВт;
- Qpu – объёмная подача, м3/ч;
- Hpu – напор, необходимый для преодоления гидравлического сопротивления в системе, м.
Для более лёгкого восприятия все расчёты будут проводиться на примере частного дома, площадью 340 м2.
Мощность источника тепла вычисляется по формуле Qn=, где Sn – площадь отапливаемого помещения, Qуд – удельная теплопотребность, то есть сколько требуется Вт на м2 , чтобы в доме было уютно и тепло. Для зданий с числом квартир больше двух эта величина равна 70 Вт/м2, а для отдельно стоящих, например, частных домов, 100 Вт/м2.
Так как для примера приведён частный дом, то для расчётов берётся второе число
Теперь можно вычислить объёмную подачу: Qpu=, где число 1,163 – это удельная теплоёмкость воды. Если в системе отопления используется другой теплоноситель, то вместо этого числа необходимо поставить соответствующий коэффициент. — расчётная разность температур в прямом и обратном трубопроводах. Для стандартных систем она равна от 10 до 20°С.
Для примера используется средняя разность 15°С:
Далее необходимо вычислить размер напора, достаточного для того, чтобы преодолеть все сопротивления магистрали. Для этого нужно определить потери в самом длинном участке сети, то есть до наиболее дальнего радиатора.
Hpu=, где R – потери на трениях в трубах системы отопления – от 50 до 150 Па/м. Первое число используется для сетей с большим диаметром труб, так как потерь давления в них меньше, а второе для меньшего размера. L – это длина обратки и подачи для самой длинной ветки. Если она неизвестна, то можно рассчитать её по следующей формуле: (длина дома+ширина дома+высота дома)х2.
Для примера величина L неизвестна, поэтому:
ZF – коэффициент сопротивления фитингов и запорной арматуры. Его величина составляет от 0,3 до 2,2 в зависимости от наличия термостатического вентиля. Если он отсутствует, то берётся число 0,3.
В примере выше он есть, поэтому используется величина ZF = 2,2.
Все вычисления подставляются в формулу:
Зная теперь все 3 величины, можно приступать к выбору устройства.
Как выбрать циркуляционный насос по найденным величинам
Для начала необходимо определиться с производителем. Специалисты рекомендуют выбирать не самые дешёвые модели, так как качество их деталей и заявленные характеристики часто не соответствуют ожиданиям. Наиболее популярными и надёжными производителями являются Grundfos, Wilo, Lowara, Ebara, DUB, Ensyco и другие.
На каждой модели циркуляционного насоса присутствует маркировка, уведомляющая о размерах присоединительной резьбы, потребляемом электричестве, силе напора и о многом другом. Сразу под названием расположены самые важные числа: 25-60, 32-60 и так далее. Первое число – это присоединительный размер в мм, второе – давление, то есть на какую высоту устройство может поднять водяной столб. Цифра 60 означает 6 м, 40 – 4 м, 80 – 8 м.

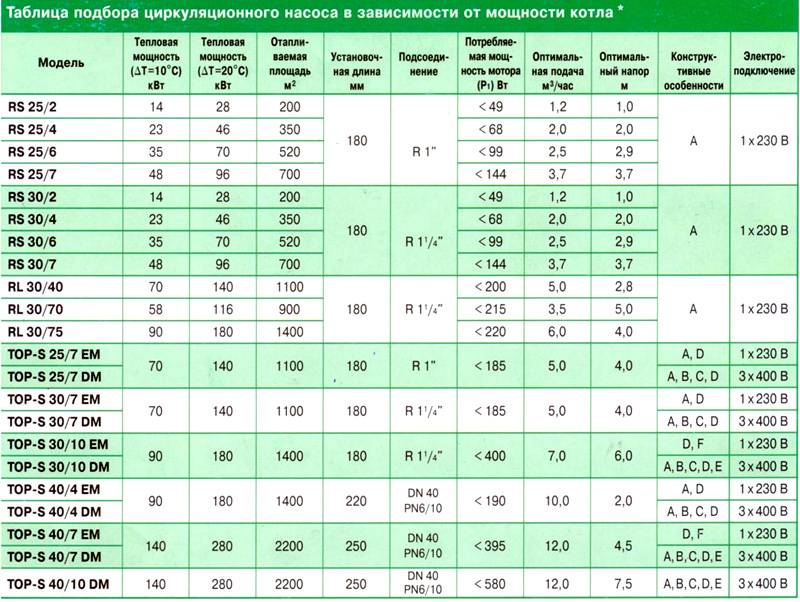

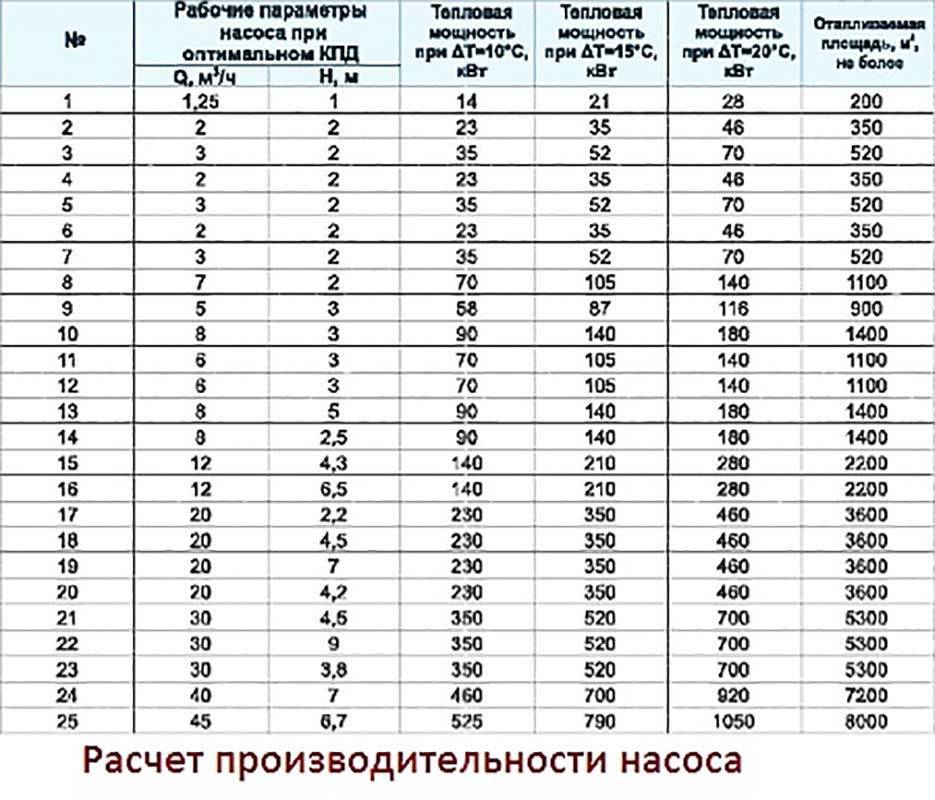

Чтобы выбрать модель, которая наиболее лучшим образом подойдёт к системе отопления, потребуется технический паспорт или каталог насосов (предоставляется в магазине). Найденные расчёты следует считать средними и самыми оптимальными.

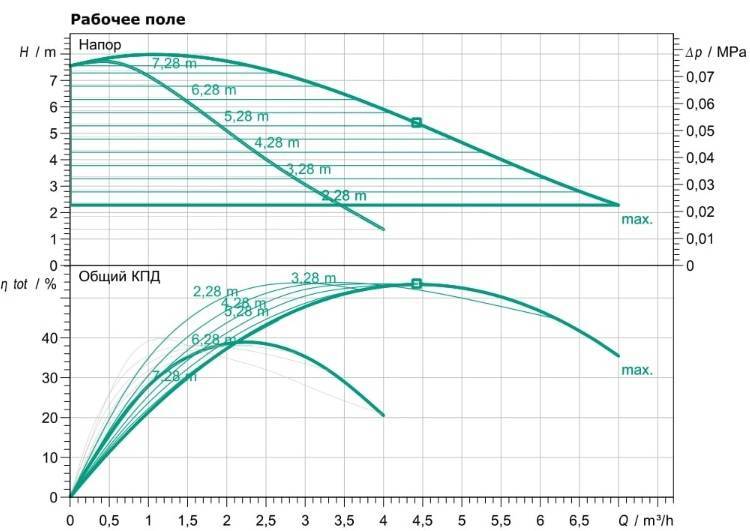

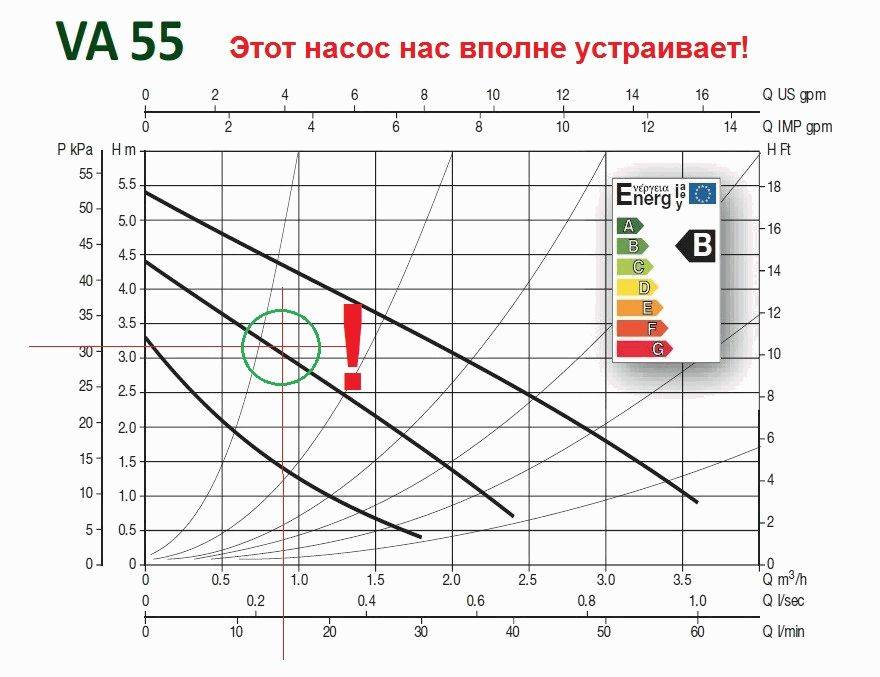

В паспорте к устройству или каталоге изображены диаграммы с указанием величин напора и объёмной подачи. На графике присутствует 3 линии
Обращать внимание необходимо на вторую среднюю линию. Подставляя полученные числа при расчётах, они должны находиться ближе к её центру, а точнее, в третьей части, находящейся по середине
В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время
В этом случае подобранная модель лучше остальных справится с возложенной на неё задачей и прослужит длительное время.
Если нет уверенности в произведённых расчётах, лучше всего обратиться к специалистам, чтобы в будущем не возникло проблем с обогревом помещения.
https://youtube.com/watch?v=TGcQpF5AZPE%3F
Циркуляционные насосы для отопления Grundfos
Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:
- нерегулируемые (серия UPS);
- регулируемые (серия ALPHA).
Циркуляционный насос Grundfos в разобранном виде
Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.
Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.
- UPS 25-40/60/80;
- UPS 32-40/60/80.
Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м
Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.
Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.
Статья по теме:
Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.
На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики
Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA
Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:
- ALPHA2 L;
- ALPHA2;
- ALPHA3.
ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.
Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов
ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.
Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.
Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон
ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.
При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон. Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance)
Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).
Пояснения к расчетам
Циркуляционный насос предназначен обеспечивать качественное перемещение теплоносителя в необходимых объемах для подачи нужного количества тепловой энергии к устройствам теплообмена. Чтобы произвести расчеты и требуется калькулятор. Важная функция насоса обусловлена его способностью преодолевать гидравлическое сопротивление отопительных контуров. При этом стоит учитывать следующие моменты:
- любая отопительная система состоит из труб разной длины, имеющих собственное сопротивление;
- перемещению теплоносителя препятствуют детали регулировочной и запорной арматуры. Особенно это проявляется в отопительных системах, оборудованных термостатическими устройствами для регулирования температурных режимов.
Формулы для вычисления суммарного гидравлического сопротивления не так просты. Поэтому в предлагаемом калькуляторе используется простой алгоритм, предлагающий результат с минимальной погрешностью. Также в программе учитывается некоторый эксплуатационный резерв. Если приобрести оборудование с показателями, полученными при расчетах, то это является гарантией работоспособности напора отопительной системы.
Получение необходимых показателей зависит от правильного заполнения калькулятора:
- в программе есть графа с длиной труб. При этом нужно указать суммарную длину всех горизонтальных и вертикальных магистралей, относящихся как к обратной магистрали, так и к подаче;
- также в поле для описания применяемой запорно-регулировочной арматуры нужно выбрать пункт в соответствии с условиями определенной отопительной системы.
Чтобы выбрать качественный насос, нужно собрать подробную информацию об устройстве подобного оборудования, а также о способах монтажа и критериях выбора.
Чтобы система отопления с принудительной циркуляцией работала с требуемой эффективностью, необходимо, чтобы насос не только обеспечивал перекачивание определенного объёма теплоносителя за единицу времени
Чрезвычайно важное значение имеет создаваемый циркуляционным насосом напор
Несоответствие этого параметра реальным условиям может привести к «запиранию» контуров, то есть неработоспособности отдельных участков или даже всей системы отопления в целом. Правильно определиться с нужной характеристикой прибора поможет калькулятор расчета напора циркуляционного насоса.
Ниже будут приведены и необходимые пояснения
Пояснения к проведению расчетов
Циркуляционный насос имеет основную задачу — он должен обеспечивать перекачку теплоносителя в определенных объемах для доставки требуемого количества тепловой энергии на все приборы теплообмена. Провести расчет производительности — несложно: можно воспользоваться специальным калькулятором.
Но для того чтобы в полной мере справиться со своей функцией, насос должен обладать способностью преодолеть гидравлическое сопротивление контуров отопления. А оно может быть весьма немалым.
- Во-первых, любая система отопления, даже самая простейшая – это определенная длина труб, которые обязательно обладают своим гидравлическим сопротивлением.
- Во-вторых, серьезными препятствиями для свободного перемещения теплоносителя становятся элементы запорной и регулировочной арматуры. Особенно это актуально для систем отопления, оснащенных термостатическими приборами регулировки температуры в приборах теплообмена.
Формулы расчета суммарного гидравлического сопротивления системы – достаточно слоны и громоздки. Но в предлагаемом калькуляторе применен упрощенный алгоритм, который, однако, дает результат со вполне допустимой погрешностью, и имеющий определенный эксплуатационный резерв. Таким образом, приобретая насос с показателями, не ниже расчётных, можно быть уверенным в работоспособности системы по этому критерию.
Цены на циркуляционные насосы
- В калькуляторе будет запрошена длина труб в системе. Указывается полная, суммарная длина всех вертикальных и горизонтальных участков, и подачи и «обратки».
- В поле особенностей применяемой запорно-регулировочной арматуры следует выбрать пункт, наиболее близко подходящий к условиям создаваемой системы отопления.
Подробная информация об устройстве этих приборов, об их основных характеристиках, критериях выбора, о правилах врезки в систему – в специальной статье, посвящённой циркуляционным насосам для отопления .
