Может ли тёплый плинтус стать полноценным отоплением
Производители утверждают, что такое отопление способно полностью заменить радиаторы. Однако на практике приходится столкнуться с обратным.
- Чтобы плинтусная система обогрева могла полноценно прогревать помещение, необходимы тщательные инженерные расчёты, учитывающие размер комнаты, среднюю температуру внутри и вне помещения, толщину стен и т.д.;
- В условиях суровых зим и морозов, такое отопление просто не в состоянии справиться со своими функциями и требует дополнительного обогрева, утепления стен и других мероприятий по созданию тепла в помещении;
- Модули устанавливаются близко к стене и способствуют её прогреванию, что ограничивает в выборе отделок стенного полотна;
- Отопительные контуры водяных систем ограничены по длине. В комнатах большой квадратуры это требует дополнительной установки автономных контуров и их отдельного вывода;
- Данный вид обогрева отличается высокой стоимостью, чем проигрывает классическим радиаторам;
- Сложности монтажа в многоквартирном доме. При установке водяного типа придётся брать специальное разрешение;
- Электрические плинтусы значительно повышают сумму ежемесячных коммунальных платежей за электроснабжение.
Таким образом, плинтусное отопление отличается несомненным удобством и эстетичностью, а также выполняет свои функции по обогреву помещения. Однако такой вид отопления в условиях российских зим больше подходит к обогреву общественных помещений, загородных домов, помещений небольшой площади, а также регионов в высокими среднегодовыми температурами. Несмотря на заявления производителей, тёплый плинтус по ряду весомых причин не сможет полноценно заменить привычные батареи отопления.
Преимущества плинтусного отопления
Объяснить популярность водяных плинтусов в США и Европе несложно, если ознакомиться со всеми преимуществами такой системы отопления. Преимуществами системы являются:
- Экономия полезной площади в квартире. Плинтус не занимает много места, что для обитателей маленьких комнат может оказаться бесценным.
- Установить водяной теплый плинтус
своими руками не представляет особой сложности – это позволяет сэкономить, так как нет необходимости оплачивать работу мастеров. - Хороший обогрев комнаты.
- Высокий показатель КПД.
- Эффективность.
- Если возникает необходимость в ремонте, получить доступ к внутренним составляющим предельно просто: необходимо убрать лицевую панель.
- Внешний вид плинтуса можно легко изменить в соответствии с требованиями стиля.
- Плинтуса выпускаются в разных цветовых вариантах.
- Хорошо сочетается с разными напольными покрытиями.
- Плинтус состоит из отдельных модулей, каждый из которых при необходимости несложно заменить или модернизировать.
- Если установить термостат, тогда отопление будет поддерживаться на одном уровне.
- Эстетичный внешний вид, не придется искать способы спрятать батареи.
- Обогрев проходит с разных сторон, а не от одной.
- Компактность.
Немаловажное значение имеет тот факт, что теплый плинтус – один из немногих способов отопления, идеально подходящий для «нестандартных» помещений (с высоким потолком, арочным входом, большим количеством оконных проемов). Даже в таких комнатах воздух прогревается достаточно быстро и равномерно
Водяной теплый плинтус можно использовать как самостоятельную систему отопления, а можно сочетать с более традиционной. Например, нередко в жилых помещениях устанавливают радиаторы или теплый пол, а водяные плинтусы – на лоджиях, закрытых верандах, в кладовках, подсобках и других помещениях, которые используются не так часто. Теплый плинтус препятствует появлению грибков, плесени, так как нагревается не только воздух в помещении, но и стены. При этом воздух не становится излишне «сухим», температура поддерживается на оптимальном уровне. Это позволяет избежать возможных ограничений во время планирования отопления в многоквартирных домах.
Самостоятельная установка
Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.
Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.
Набор инструментов
Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:
- Перфоратор для крепления плинтуса к несущим стенам;
- Отвертка;
- Дрель;
- Рулетка, линейка и карандаш;
- Соединительные провода;
- Уровень;
- Ножовка по металлу;
- Плоскогубцы;
- Коробка для внутренней розетки.
Подготовка к монтажу
В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.
Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².
Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.
В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.
Последовательность монтажа
После выполнения подготовительных работ начинается монтаж теплого плинтуса:
- В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
- После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
- Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
- Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
- Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
- Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
- Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
- На трубу монтируются латунные резьбы;
- На резьбы накручивается замыкающий контур;
- Все болтовые соединения дополнительно протягиваются;
- Электрический плинтус подключается к домашней сети как обычная розетка;
- После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
- Облицовочная панель крепится на клипсы.
Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания
Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.
Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.
Тепло плинтус конструктивные особенности
Купить теплый плинтус стало возможно не так уж давно. На самом деле эта система была разработана с целью повышения эффективности отопления при меньших затратах энергии. Более того, смотрятся такие панели очень оригинально, а технология теплого плинтуса зачастую позволяет полностью отказаться от использования традиционных способов отопления при помощи радиаторов.

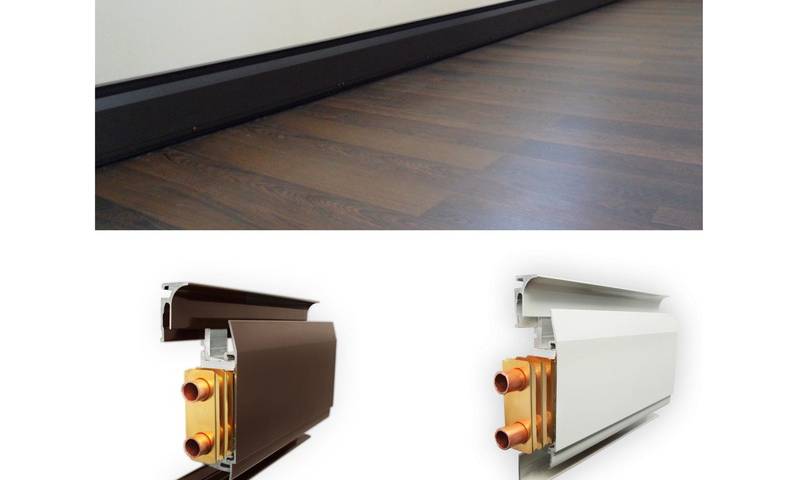

Внешне нагревательная панель выглядит как обычный напольный плинтус
Внешне тепло плинтус представляет собой планку, сделанную из алюминия, которая закрывает внутреннее содержимое короба. Если бы не весьма скромные размеры, можно было назвать это полноценным отопительным устройством, однако то, что короб имеет малую высоту, не сильно выпирает от стены и монтируется по периметру комнаты на стене около пола, дает ему право называться плинтусом.
Внутри короба располагается обогревательная система, которая может отличаться в зависимости от типа выбранного плинтуса. Понять, в чем разница можно, рассмотрев существующие типы теплых плинтусов.
Принцип действия тепло плинтуса как отопительного устройства
Очевидно, что это отопительное устройство получило свое название благодаря месторасположению. Крепят теплый плинтус там же, где и обычный – по периметру комнаты. Главное преимущество такой системы отопления – устройство подогревает не только окружающий его воздух, но и стены, с которыми оно соприкасается. Такая система позволяет лучше сохранять тепло и снизить теплопотери.
Положительно сказывается и тот факт, что снижается конвекция воздуха, а тепло равномерно распределяется по всей комнате, не концентрируясь в одном месте, как это часто бывает с традиционными радиаторами. Немалым преимуществом является то, что за счет медленного движения воздуха от плинтуса к потолку, пыль с пола практически не поднимается. А это не только значительно облегчает уборку, но и положительно сказывается на здоровье проживающих.
Для обогрева помещения использован электрический теплый плинтус
Температурные границы, в которых работает устройство, составляют 40-70 градусов и при помощи терморегулятора можно выставлять показатель в этих пределах. Как утверждают отзывы владельцев, теплый плинтус никогда не позволяет температуре воздуха опускаться ниже отметки в 20 градусов, а это можно считать вполне комфортной температурой для проживания. Конечно же, это касается случаев, когда расчеты необходимого количества элементов и их мощности были проведены правильно.
Если речь идет об установке электрического плинтуса, то стоит отметить еще и тот факт, что, как и одна секция любого традиционного радиатора, один сегмент теплого плинтуса выделяет 190 Вт тепла. При этом расход энергии на его производство в 3 раза меньше, а это немалая экономия на весь отопительный сезон.
Как отопительное устройство теплый плинтус может быть установлен практически в любой комнате. Ни размер, ни какое-либо расположение помещения не могут служить противопоказанием к его установке. Принято считать, что этот вариант оформления идеален для комнат с панорамным остеклением, где обычные радиаторы под окнами просто не поместятся.
Полезный совет! Теплый плинтус – идеальное решение для помещений с высокими потолками, где требуется дополнительный или же основной источник отопления. Главное – позаботиться о должной мощности устройства.
Устройство и принцип работы электрических плинтусов
Основной принцип действия электрического теплого плинтуса – это конвекция. Горячий воздух, становясь более легким, обладает свойством подниматься вверх, к потолкам. Он вытесняет оттуда более холодные массы, которые опускаются к полу и засасываются в плинтусные конвекторы. Создается своеобразный непрерывный круговорот воздуха, в результате чего в помещении становится тепло и комфортно.
Помимо конвекции, электрические теплые плинтусы генерируют инфракрасное излучение. Оно распространяется вблизи полов, помогая создавать теплую атмосферу. Но его сила не так уж и велика, так как температура поверхности плинтусных радиаторов сравнительно низка. Как ни крути, но основную лепту в обогрев вносит именно естественная конвекция.
Электрические теплые плинтусы устроены очень просто – внутри них располагаются электрические ТЭНы той или иной мощности, дополненные оребрением большой площади. Такая конструкция позволяет довольно быстро прогревать воздушные массы и создавать в помещениях вожделенное тепло. Инфракрасное излучение создается за счет нагретого металла – здесь используются алюминиевые защитные панели.
Устройство электрического плинтусного обогревателя.
Давайте рассмотрим основные преимущества электрических теплых плинтусов:
- Небольшие размеры – отличная возможность избавиться от крупногабаритных радиаторов, часто уродующих своим внешним видом жилые и офисные помещения;
- Нет видимых труб – они спрятаны под полами и за защитными панелями;
- Высокая эффективность – несмотря на небольшие размеры, электрические теплые плинтусы обеспечивают быстрый прогрев помещений;
- Легкость в прокладке – смонтировать плинтусное отопление не сложнее, чем обычное.
Создаваемое электрическими теплыми плинтусами инфракрасное излучение прогревает ближние зоны – полы здесь становятся чуточку теплее. А комплексная работа оборудования позволяет быстро создать в помещениях комфортную атмосферу.
Часть тепла в виде инфракрасного теплового излучения исходит и от стен помещения. Все дело в том, что естественная конвекция в плинтусном отоплении прогревает стены – нагретый воздух поднимается вдоль их поверхности, постепенно прогревая штукатурку и кирпичи. Нагретые стенки помогают прогревать помещения, создавая теплую обстановку.
Помимо описанных выше электрических плинтусных обогревателей, похожих на обычные плинтусы, в продаже присутствуют приставные конвекторы. По своей конструкции они напоминают напольные конвекторы, только они невысокие, узкие и длинные. В зависимости от мощности, они могут обогревать довольно приличную площадь. Инфракрасное излучение здесь создается стенами, которые греются от восходящих потоков горячего воздуха.
В продаже встречаются довольно интересные электрические инфракрасные теплые плинтусы, в которые устанавливаются небольшие колбы с аромамаслами – они позволяют проводить сеансы ароматерапии, наполняя комнаты приятными запахами.
Экономия и законы физики
Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.
А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.
Вот, например, известная из курса физики формула расчета теплопотерь:
Где:
S — площадь стены
Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице
R – сопротивление теплопередачи поверхности
Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.
А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.
Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.
Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.
Получается, что чем больше тепла вы теряете, тем больше придется его возмещать
Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами
В итоге существенной экономии и суперэнергоэффективности здесь не будет.
То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.
Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.
Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.
Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.
Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.
На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.
Такое отопление потянет далеко не каждый.
Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.
И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.
Развернутый отзыв о термоплинтусах с forumhouse
Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.
Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.
Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.
Плинтусный радиатор – что это такое
На самом деле этот способ отопления запатентован еще в начале 20-го века русским инженером-теплотехником В.А. Яхимовичем. Тогда эта система получила название «паробетонное отопление».
Суть системы заключалась в размещении стальных труб, по которым подавался пар, вдоль стен, у самого пола. Затем коммуникации закрывали слоем или , а иногда и деревянными накладками.
В нашей стране этот способ тогда не прижился, а в Европе получил широкое распространение под названием «панельное отопление».
Преимуществами этого способа являются:
- безопасность при эксплуатации (исключены ожоги при прикосновении к трубам, поэтому в Советском Союзе эту систему иногда использовали для отопления детских учреждений);
- равномерность обогрева помещения;
- дешевизна в сравнении с электрическим и даже водяным отоплением.
Но есть и недостатки:
- сложность монтажа;
- отсутствие возможности ремонта без разрушения ограждающих трубы конструкций.
Плинтусная система отопления является усовершенствованной версией паробетонного отопления. Монтаж системы производится не в толщу стены, а возле пола, вместо обычного .
Функционирует такое отопление аналогично системе «теплый пол»:
- две оребренные располагают внутри окрашенного алюминиевого декоративного корпуса;
- в качестве нагревателя используется жидкостный теплоноситель или электрический ТЭН.
Прибор привлекательно выглядит, компактен, может быть вписан в интерьер любого стиля.
Пока плинтусное отопление чаще используется в зданиях общественного или коммерческого назначения. В жилых помещениях встретить такие приборы пока можно редко, но в связи с быстрым развитием и совершенствованием подобных систем, вскоре они и здесь завоюют признание.
Эффективность прибора обусловлена «эффектом Коанда», который состоит в том, что за счет образующего у поверхности низкого давления, поток горячего воздуха «прилипает» к стене, передавая ей тепловую энергию. Последующее равномерное распределение тепловой энергии по помещению идет уже от поверхности стен, создавая в комнате комфортный микроклимат.
Электрический теплый плинтус
Электрический плинтус с обогревом создает тепловую энергию за счет электронагревателя, на который подается электрический ток. Данный элемент размещается под плинтусом в длину. Естественно, главным ресурсом для работы системы становится электрическая энергия
Важно при монтаже продумать, как именно будет осуществлена укладка электрической проводки, чтобы соблюдались все нормы и техника безопасности. Да и бытовая электрическая сеть должна выдержать создаваемую на нее нагрузку
Подобные отопительные системы дополняются термостатами, реагирующими на температуру воздуха и регулирующими интенсивность работы всего контура из плинтусов с подогревом. Подобные регуляторы могут быть внедрены и в жидкостную версию системы.
Устройство и принцип работы тёплого плинтуса
Тёплый плинтус – довольно простое устройство, состоящее из электромодуля и натуральной оболочки, не выделяющей при нагревании посторонних запахов.
Схема электроплинтуса
Что такое тёплый плинтус? В целом, никого нового слова техники в этом приспособлении нет. Просто все те же принципы электроотопления, только в новом оформлении.
Внутри устройства расположены теплообменники, закреплённые на медных трубках. Вся особенность этого прибора – в его компактности. Вся конструкция умещается в узкий короб высотой около четырнадцати сантиметров и шириной в три сантиметра. Устанавливаются такие отопители по периметру комнаты и могут служить основным и дополнительным средством обогрева.
Устройство электроплинтуса
Конструкция плинтуса с подогревом:
- конвектор из трубок;
- короб с крепежами для крепления нагревательных элементов;
- поворотные детали.
Все эти части устройства легко собираются в одно целое и их установка не создаёт никаких проблем. Принцип обогрева помещения при помощи этой конструкции тоже примитивен. Вдоль все стен создаётся тепловой поток, который не даёт холоду проникать в помещение. Стены становятся тёплыми и отдают тепловую энергию воздуху в комнате.
Принцип обогрева плинтусной системой
Топ-2. Орион
Система отопления «Орион» доступна и по начальным вложениям (от 3880 руб. за 1 м), и в дальнейших эксплуатационных затратах. При этом приборы имеют гарантию 5 лет, по максимуму защищены от замыкания и возгорания и отмечены престижной наградой ENES-2017.
- Страна: Россия
- Производственные мощности: Россия
- Ценовой диапазон: от 3 900 руб.
- Год основания: 2009
- Популярная модель: комплект «Орион‒1м»
Среднегодовое энергопотребление теплыми плинтусами «Орион» составляет всего 25 Вт/кв. м. Такие низкие показатели подтверждаются в отзывах – пользователи даже отказываются от установки газовых обогревателей. Приборы, по утверждению производителя, имеют уникальную конструкцию, которая позволяет не терять ни единого процента энергии впустую, поэтому их можно устанавливать как основную систему отопления. Управляются они полностью автоматически – через встроенный или наружный регулятор, также возможно дистанционное управление. Устройства не боятся сырости, поэтому могут эксплуатироваться на лоджиях, в теплицах и в гаражах. Единственное, на что имеются нарекания – наличие запаха в первые дни использования.
Плюсы и минусы
- Минимальное среднегодовое потребление
- Тройная защита от электрического замыкания
- Управление со смартфона
- Широкая гамма оттенков
- Монтаж на чистовую отделку
- Длительная доставка в некоторые города
- Высокая стоимость монтажа от фирмы
- Нет изделий для водяного отопления
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

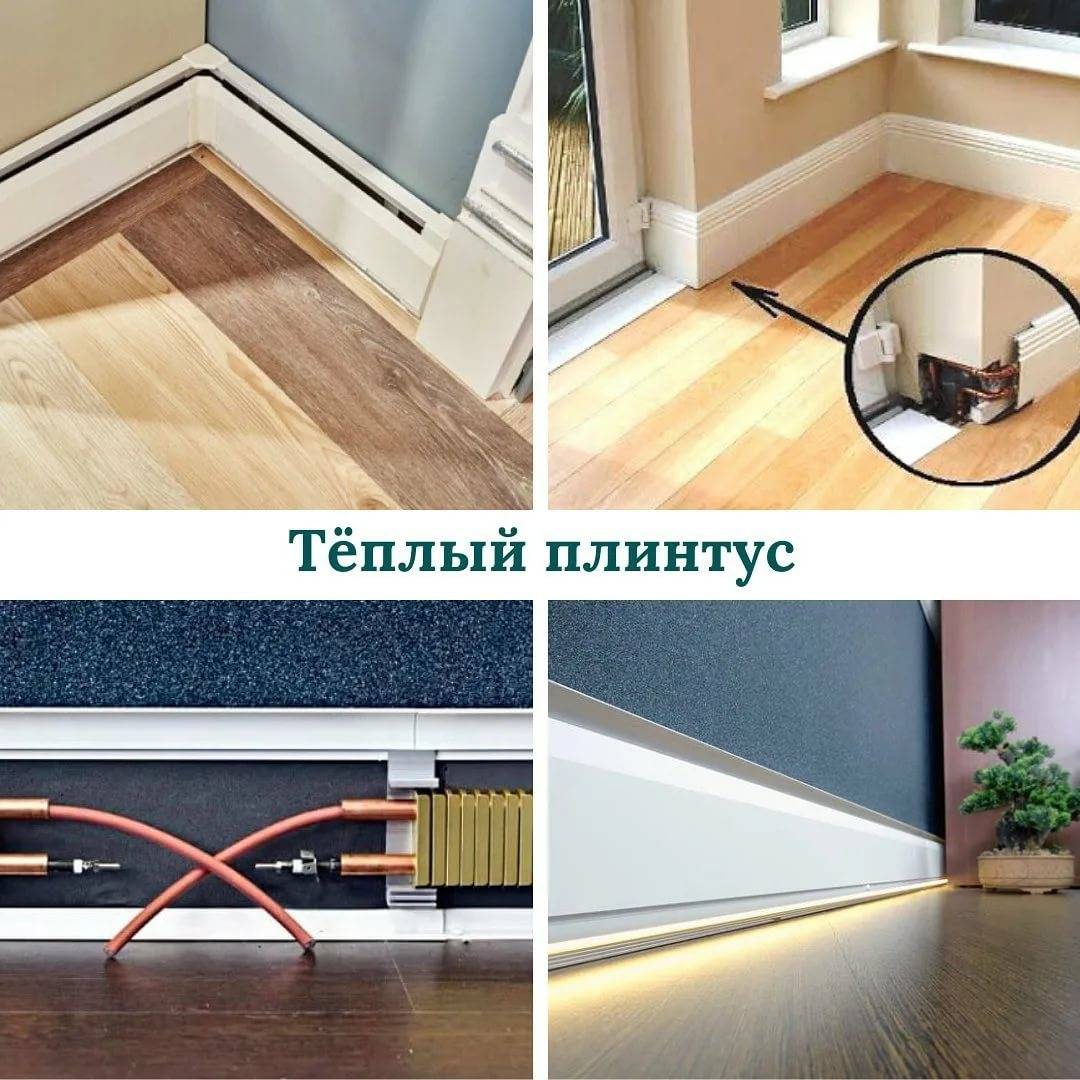

Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже. Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.
В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент — ТЭН, в верхней прокладывают провода для подключения.
Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт — проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
