Выбор глубины закладки фундамента
Дом на ленточном основании
Прежде чем приступить к обустройству основания здания, следует определить, на каком грунте будет вестись строительство. Для этого на участке нужно пробить шурф глубиной до 2 метров. Прежде всего, определаются глубина залегания грунтовых вод и тип почвы. В зависимости от того, на каких грунтах будет вестись строительство, непосредственно зависит выбор того или иного типа ленточного фундамента.
Для слабонасыщенных водой грунтов, которым несвойственна пучинистость, минимальная глубина фундамента для частного жилого дома равняется 0,5 м. Максимальное же заглубление зависит от размера постройки и её массивности. Чем больше вес постройки, тем глубже должно находиться основание: если для одноэтажного деревянного дома это значение может не превышать полуметра, то для двухэтажной конструкции необходимо заглубление порядка 70-90 см.
В случае строительства на насыщенных влагой грунтах, определить глубину значительно сложнее. Таким грунтам свойственно деформироваться, «вспучиваться» при замерзании. Поэтому такие грунты получили наименование “пучинистые”. В зависимости от того, насколько глубоко находятся грунтовые воды от поверхности участка, выбирается и тип ленточного основания.
Правильно заложенное ленточное основание – залог долгих лет здания
Если уровень подпочвенных вод находится ниже 2 м, то для частных домов на таком участке можно использовать мелкозаглублённый вариант.
Если глубина залегания вод несколько выше 2 м, то уже необходимо будет заглубить фундамент не менее, чем на 75% от глубины промерзания почвы в зимнее время. А если уровень грунтовых вод колеблется в районе 1-1,5 м, основание должно находиться глубже уровня промерзания грунта как минимум на 1/3.
К примеру, глубина промерзания почвы для средней полосы России колеблется в районе 0,75-1 м. Следовательно, для одноэтажных домов, строящихся на водонасыщенном грунте в Московской области, отметка основания должна быть на 1,2-1,4 м ниже поверхности участка.
Как залить основание
Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:
- Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
- После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;
Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора;
После накройте строительную площадку пленкой до застывания.. Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги
Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон
Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы. Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги
Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон. Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы
Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон
Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы
Пленочная изоляция от влаги – что это такое?
Один из популярных способов обустройства защиты строительных элементов от влаги – применение материалов из полимерных пленок.
Для таких материалов характерны:
- полная непроницаемость для воды и пара (для неперфорированных материалов);
- химическая инертность;
- широкий диапазон эксплуатационных температур;
- длительный срок службы – полимеры не гниют и не разлагаются естественным способом.
Для обустройства влагозащиты возможно применение обычной бытовой полиэтиленовой пленки, подходящей по плотности, чтобы обеспечить хоть какую-то прочность. На практике лучше использовать специализированные изделия, которые могут иметь:
- липкий слой для стыков или комплектоваться специальной лентой;
- армирование для увеличения механической прочности;
- текстуру в виде наплывов («пупырышек») для снижения вероятности сдвига во время монтажа;
- антиконденсационное покрытие (применяется для подкровельных пленок);
- присадки, уменьшающие чувствительность к естественному ультрафиолету.
Такие изделия изготовляются из различных полимеров.
Достоинства и недостатки
Популярность полимерных пленок как гидроизоляторов основана на их плюсах, вытекающих из химических и физических свойств, указанных выше, а также:
- Невысокая стоимость;
- Простота монтажа;
- Небольшой вес.
Существуют и минусы:
- Низкая устойчивость к солнечному ультрафиолету. При укладке на открытых пространствах не позднее, чем через год материал теряет эластичность и разрушается при незначительных физических воздействиях (это в большей степени относится к полиэтилену, полипропилен легче переносит УФ-излучение). Существует полиэтилен, устойчивый к природному ультрафиолету. Он черного цвета. Но реальную стойкость можно проверить хотя бы через несколько месяцев эксплуатации.
- Низкая прочность – при монтаже пленку легко повредить, сведя на нет гидро- и пароизолирующие свойства. Возможны разрывы от механических напряжений во время эксплуатации, возникающие при усадке фундамента.
- Возможность повреждения грызунами, если материал уложен в доступных для их проникновения местах.
Область применения
Изначально надо определиться с терминами. Маркетологи вносят путаницу, называя пленки мембранами к месту и не к месту. У неискушенного потребителя возникает ощущение чего-то инновационного, необычного, а, следовательно, очень эффективного.
На самом деле мембранами правильнее называть перфорированные материалы, которые позволяют сделать гидроизоляцию «дышащей». Такие изделия служат для изоляции жилых помещений.
Обычные же материалы для фундаментов — это пленки. Обладая полной непроницаемостью для влаги, они применяются там, где не нужно поддерживать комфортную влажность воздуха.
В основном полностью непроницаемые материалы применяются для изоляции:
- фундаментов;
- цокольных этажей;
- бассейнов и фонтанов;
- небольших искусственных водоемов;
- бань и саун.
Возможно применение на других объектах, где не требуется активный парообмен с окружающей средой.
Устройство верхней части фундамента
В верхней, наземной, части основания заливают бетон в опалубку до нужной высоты, а затем выравнивают поверхность раствором, штукатурят ее. Покрывают верхнюю часть прокладкой из рубероида для гидроизоляции. Чтобы предотвратить разрушение фундамента, которое происходит во время попадания воды под него, делают вдоль всех стен отмостку – защитную полосу из бетона или асфальта шириной до 60 см. Она должна выходит за уровень карниза на 20 см, чтобы вода с крыши могла спокойно стекать в дренажную канаву, которую устраивают вдоль фундамента.
Виды фундаментов выбирают в зависимости от глубины промерзания почвы. Соблюдение общего правила – делать траншею ниже границы промерзания – убережет строение от преждевременного разрушения. Технические ошибки при отсутствии опыта могут в дальнейшем привести к обрушению потолка и стен.
Что такое фундамент ленточный и для каких грунтов он подходит
Ленточный фундамент – это монолитная железобетонная конструкция, которая располагается под внешними и внутренними стенами сооружения. Ширина бетонной ленты чуть больше толщины стены и уходит в землю на определенную глубину. Основание заливается бетонным раствором или сооружается из отдельных блоков, которые соединяются между собой. Ленточные бетонные фундаменты прочны и долговечны.
Железобетонную ленту делают на гравелистом или скальном песчанике. Возможна установка на суглинках и глинистых почвах. На торфяниках ленточные основания недопустимы. Несущая способность очень мала. Перед сооружением основания проводится анализ грунта и глубины залегания подземных вод. К расчету ленточного фундамента привлекают специалистов.
Плюсы и минусы
Перед сооружением бетонной ленты учитываются ее сильные и слабые стороны.
Высокие несущие способности. Фундамент способен выдерживать большие нагрузки. Это возможно при соблюдении всех норм сооружения конструкции
Внимание уделяют марке бетона и качеству сооружения. Армированный пояс играет важную роль в прочности конструкции
Легкость возведения
Сделать основание ленточного типа на загородном участке не сложно. Достаточно рассчитать высоту, ширину и углубление фундамента. На основе расчетов проводятся работы в некоторой последовательности. Большой эксплуатационный период. Чтобы фундамент служил долго, нужно сделать его правильно. После возведения проводятся защитные меры. Тепло- и гидроизоляция защищают конструкцию от негативных внешних факторов. Большой выбор. Выделяют несколько типов ленточного основания. Конструкции отличаются характеристиками и тонкостями в строительстве. Низкая цена. Закладка конструкции не требует больших затрат. Опалубка сооружается из подручных материалов. Нет потребности в дорогих материалах, специальных инструментах и технике.
- технологию невозможно использовать на некоторых типах грунта;
- при заливке фундамента под двухэтажный дом и выше требуется обустройство подушки;
- подготовка и заливка бетона – сложный процесс, который сделать самостоятельно трудно;
- потребность в объемных земельных работах.
Слабые и сильные стороны учитывают при выборе основания под загородный дом или другие хозяйственные постройки.
Свайно-ленточный фундамент
Гидроизоляция свайно-ленточного своими руками основания состоит из двух этапов — обработки самих свай и нанесения изоляции на ленту. Для гидроизоляции свай используются соответствующие методики, обусловленные их типом и способом погружения в грунт.
Например, буронабивные сваи заливают в трубки из непроницаемого для влаги материала. Забивные сваи изолируют в доступных участках. Современные типы бетонных свай изготавливаются из бетона с гидрофобными добавками, которые исключают проникновение влаги в массив.
Обработка ленты производится одним из наиболее доступных или подходящих по условиям строительства изоляторов.
Могут быть использованы как традиционные способы — обмазка горячим гудроном, битумом, оклейка рубероидом и т.д., так и более современные методы пропитки или напыления резино-битумной жидкой эмульсии или пенополиуретана.
Окончательный выбор диктуется сочетанием различных факторов и может быть произведен только на основе изучения конкретного основания.
Мелкозаглубленные и заглубленные основания
Кроме того, важную роль для выбора глубины закладывания фундамента играет расчетная масса возводимого здания, которое будет создавать нагрузку на основание. Под легкие сооружения на слабопучинистых грунтах можно организовывать основание с незначительным заглублением (выше уровня промерзания).
В Европе, в достаточно холодных Норвегии и Швеции еще в 70-х годах прошлого века разработана система защиты мелкозаглубленных фундаментов от морозного пучения грунта. Для этого организуют утепление самого основания и грунта вокруг него.
Этот метод применяют даже на Аляске, где среднегодовая температура составляет +2°С. К сожалению, у нас эти технологии пока практически не применяют.
Как правильно сделать ленточный фундамент
Процесс разделен на несколько шагов, каждый из которых определяет качество и надёжность дальнейшего строительства. Рассмотрим все этапы подробнее.
Расчёты и разметка
Выбор ленточного фундамента хотя и удачен в подавляющем большинстве случаев, но требует геологического уточнения. Его нежелательно строить на грунте с высокой пучинистостью. И чтобы определиться, подходит ли участку ленточный фундамент и какой глубины его делать, лучше всего обратиться к профессиональным геологам, которые сделают анализ грунта и вынесут решение. При обнаружении неглубоко залегающих грунтовых вод также стоит подумать об организации дренажа, чтобы фундамент не подмывало.
Окончательно определившись с типом фундамента, необходимо разметить его контуры на участке. Делается это с использованием подручных средств – колышков из дерева или арматуры и направляющих – верёвки, лески, нити. Очерчиваются контуры внешних и внутренних границ фундамента, после чего разметка проверяется с помощью сравнения диагоналей.
Подготовка котлована
По размеченным контурам будущих стен копаются траншеи. Делать это можно вручную или с использованием техники (экскаватора): первый вариант надёжнее, второй – быстрее. Глубину траншеи измеряют в самой низкой точке участка. Дно и стены должны быть ровными, это нужно постоянно контролировать с помощью уровня или нивелира.
Траншея капается обычно на 15-30 сантиметров глубже уровня фундамента – такое расстояние потребуется для подготовки основания под ленту. Сначала засыпается песок, после гравий, эта «подушка» улучшит распределение веса конструкции по грунту. Поверх обычно выстилаются листы рубероида – для гидроизоляции.
Ширина траншеи должна учитывать ширину будущего фундамента, которая, в свою очередь, должна быть не меньше толщины стены. В мягких грунтах траншею роют с запасом, в плотных – почти впритык, учитывая толщину опалубки.
Иногда вместо траншеи вырывают котлован – если требуется заменить слишком пучинистую почву или для обустройства подвала, цокольного этажа. Стенки котлована в таком случае укрепляются откосами с деревянными подпорками.
Монтаж опалубки
Традиционно материалом для этой цели служат доски (25-50мм), которые располагают ровной стороной внутрь траншеи. Опалубка монтируется как под землёй, так и возвышается над ней, чтобы бетон сформировал выступающий цоколь.
Около 10-15 лет назад вместо столярной начали использовать несъёмную опалубки из полимерных материалов. Её гораздо проще монтировать. Ещё одно преимущество – теплоизоляционные свойства такого материала.
Арматур и бетон
В траншею устанавливается арматурный каркас – совокупность вертикальных и горизонтальных прутов.
Вертикальные пруты устанавливаются так, чтобы арматура не касалась стенок опалубки – металл должен полностью скрыться под бетоном во избежание коррозии. Чтобы узнать точное количество, диаметр арматуры, расстояние между прутьями необходимо произвести расчеты (это тема для следующей статьи). На этом этапе нужно предусмотреть разъёмы под коммуникации: проложите трубы нужного диаметра там, где будут проходить водопровод и канализация.
После сбора арматурного каркаса можно заливать бетон. Он готовится из песка, щебня и цемента марок М-200, М-250 или М-300. Бетон нужно заливать равномерно и постоянно утрамбовывать. Работу нужно провести непрерывно, что обеспечивает монолитность фундамента.
После заливки бетона необходимо дать ему устояться, то есть набрать свою проектную прочность. Опалубку рекомендуется снимать не раньше, чем фундамент затвердеет наполовину. Этот процесс длится от 3 дней при +30 градусах до двух недель при температуре едва выше нуля.
Некоторые дожидаются полного застывания – после 28 дней он получает 99% своей прочности и процесс замедляется настолько, что последний процент набирается годами. К этому времени опалубку можно снимать смело при любых погодных условиях.
Гидроизоляция, утепление и обратная засыпка
Утепление можно произвести различными способами, все зависит от ваших финансовых возможностей:
- пенопластом – экономный и универсальный способ;
- пенополистеролом – его свойства сходны с пенопластом;
- пенополиуретаном – наносится на фундамент как аэрозоль, хорошо утепляет, но из-за токсичности нужно сразу закрыть землёй.
Последним этапом становится засыпка грунта — оставшиеся после всех работ полости засыпают вынутым землей или же песком, который утрамбовывают.
Надеюсь вы посмотрели видео, где показано поэтапное строительство ленточного фундамента, хотя он не совсем обычный.
Общая схема монтажа
Монтаж ленточного фундамента из кирпича состоит из последовательности отдельных этапов, которые требуют точности, аккуратности и тщательности выполнения.Рассмотрим пошаговый порядок монтажа:
Подготовка
Самый первый этап заключается в выравнивании поверхности (планировке) и разметке участка.
Определяются угловые точки фундамента, отмечаются кольями. Если не планируется делать общий котлован для строительства подвала, предварительно снимают верхний слой почвы.
После окончания разметки следует проверить равенство диагоналей, свидетельствующее о точности соблюдения прямых углов.
Обнаруженные ошибки сразу же исправляются.
Рытье траншеи
После разметки приступают к выемке грунта. Это делается либо вручную, либо (чаще всего) с помощью экскаватора.
Вынутый грунт складируется в заранее определенном месте, либо вывозится за пределы участка. Глубина траншеи соответствует проектным данным, ширина соответствует разметке. Углы приходится править вручную, так как ковш экскаватора обеспечить точность и аккуратность углов не может.
Создание песчаной подушки
Песчаная подушка нужна для выравнивания подошвы и для дренирования траншеи. Используется чистый речной песок без глинистых включений.
Обычный слой составляет 20 см, более толстая подушка опасна неизбежными оседаниями, которые способны деформировать или разрушить ленту. Слой засыпки тщательно выравнивается по горизонтали и трамбуется до максимально плотного состояния.
Критерием качества уплотнения служит отсутствие следов обуви при ходьбе по песчаной поверхности.
Опалубка
Для сборки опалубки обычно используют деревянные обрезные доски от 25 до 40 мм толщиной. Собирают щиты шириной немного большей высоты ленты.
Затем их опускают в траншею, соединяют в две параллельные полосы и тщательно выравнивают по осям.
Для прочности используются вертикальные и наклонные упоры. Основное требование — отсутствие щелей, зазоров или отверстий более 3 мм, в которые может уходить бетон. При обнаружении они сразу же плотно затыкаются паклей или деревянными рейками.
Арматурный каркас
Создание арматурного каркаса производится прямо на месте. Рабочие стержни диаметром 10-14 мм соединяются в пространственную решетку при помощи хомутов — П-образных конструкций, поддерживающих рабочую арматуру на нужном месте. Армирование производится методом вязки мягкой стальной проволокой толщиной 1-1,2 мм. Техника вязки проста — вдвое сложенный кусок проволоки обхватывает в диагональном направлении место соединения, после чего специальным крючком петля закручивается на несколько оборотов, плотно скрепляя прутки между собой. Как произвести расчет количества арматуры, вы можете узнать здесь.
Заливка бетона
Заливку лучше всего производить с нескольких точек, чтобы получить равномерное качество бетона по всей длине ленты.
Рекомендуется использовать готовый материал марки М200, который доставляется прямо на площадку и подается сразу в опалубку.
Это позволяет залить всю ленту за один раз, иначе качественного фундамента не получить.
После заливки ленту накрывают полиэтиленовой пленкой. Необходим регулярный полив водой из шланга — первые 3 дня это делают каждые 4 часа, затем 7 дней поливают три раза в сутки.
Через десять дней разбирают опалубку, но приступать к дальнейшим работам можно только через 28 дней после заливки.
Характеристики и виды
Начнем с характеристик такого основания — и самая главная особенность отражена в названии конструкции. Фундамент состоит из замкнутой по контуру ленты, которая обустраивается по периметру будущего здания и под всеми перегородками. Именно из-за этого такой вариант конструкции предпочтителен на грунтах с повышенной несущей способностью и не пригоден для болотистой местности.
Основание отличается хорошей прочностью. На устойчивых грунтах оно может использоваться для возведения многоэтажных домов — примерно до 10–12 этажей. Но, как правило, используется в частном домостроении, потому что как нельзя лучше подходит для дач или коттеджей с 1–3 этажами.
Различают два типа ленточных оснований — монолитные и блочные. Монолитный вариант требует создания траншеи соответствующей геометрии и засыпания ее дна песчано-щебневой «подушкой». Именно эта подушка становится базой для нижней части фундамента. После этого обустраивается опалубка, в ней создается металлический каркас, а после — все заливается бетоном.
Блочная «ленточка» (как ее называют многие профессионалы) изготавливается из железобетонных изделий, которые собираются по типу конструктора. В готовую траншею укладываются необходимые элементы, которые соединяются при помощи сварки.
Разница между двумя видами ленточных фундаментов для дома заключается в несущей способности. Монолитный вариант считается более прочным, однако требует больших трудозатрат на изготовление, да и в целом достаточно материалоемкий. Блочное основание обходится в разы дешевле, но подходит для строений с небольшим весом.
Другая классификация фундаментов ленточного типа выполняется с учетом глубины их залегания. Выделяют:
Мелко- или незаглубленные. Основания мелкого заложения, которые чаще всего обустраиваются на песчаных или известковых грунтах для нетяжелых домов (например, каркасных или одноэтажных строений). Глубина такого основания составляет не более 50 см, иногда обустраиваются варианты без заглубления.
Заглубленные (глубокозаглубленные). Фундаменты глубокого заложения, которые обустраиваются на пучинистых грунтах. Используются для зданий с большим весом (например, для двухэтажных кирпичных домов). Глубина такого ленточного фундамента составляет более 50 см.

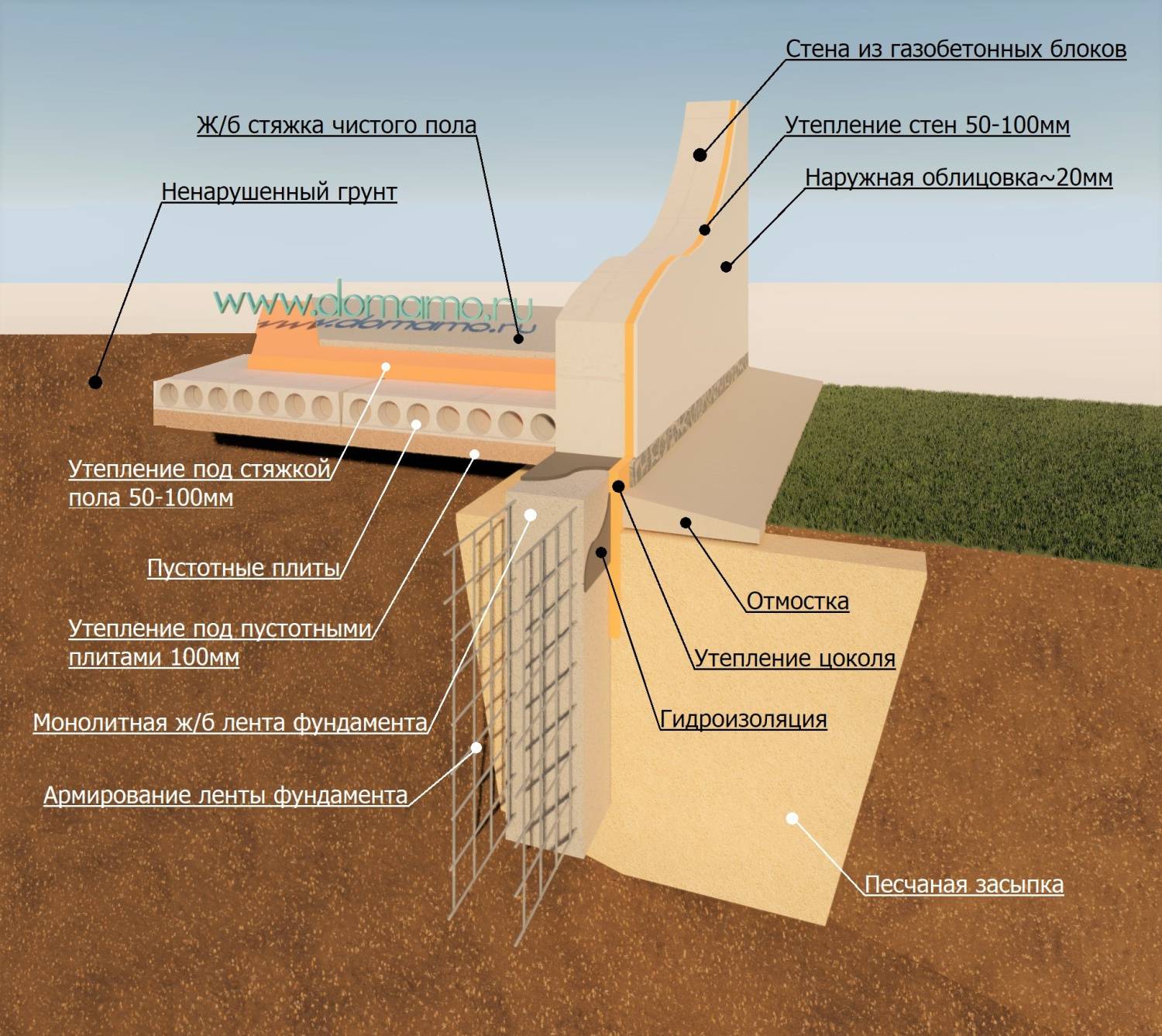

Схема строения ленточного фундамента
Устройство ленты, сборной из бетонных блоков
Сборный линейный фундамент делают, используя железобетонные блоки. Их устанавливают на песчаную утрамбованную подушку. После этого отдельные блоки связываются между собой армированием. После установления в местах стыков опалубки приступают к заливке цемента. После проведенных бетонных работ опалубку снимают, основание затирают бетоном, чтобы убрать швы, и штукатурят. Для такого основания также роют канавы на глубину ниже границ промерзания.
Недостатки:
Устройство ленточно-сборного фундамента.
- срок действия в 3 раза короче, чем у монолитных из-за большого количества стыковочных швов, которые быстро разрушаются;
- стандартное заводское армирование, которое не всегда подходит к используемому материалу для строительства, что приводит к быстрому разрушению блоков;
- стандартные размеры не допускают варианты в длине и ширине бетонной ленты, что приводит к перерасходу денежных средств;
- из-за множества стыков нельзя глубоко закапывать в землю.
Положительные моменты в использовании блоков:
- отличный металлический каркас;
- качественно сделанный блок без внутренних раковин, которые снижают качество;
- быстрое строительство.
Используют такой вид чаще всего на устройстве гаражей, смотровых ям.
Устройство цоколя при столбчатом фундаменте дома
Какую основную функцию выполняет цоколь здания?
Для защиты стен от влаги в верхней части фундамента устраивается цоколь. Он должен быть прочным, устойчивым к атмосферным и грунтовым водам. Поэтому цоколь столбчатых фундаментов выкладывают из прочных морозостойких материалов (камень, бетон, кирпич-железняк) и оштукатуривают цементным раствором. При ленточных фундаментах цоколем обычно является его верхняя часть, выступающая над поверхностью земли, при столбчатом — стены, устраиваемые между столбами или над столбами. В цоколе обязательно устраивают продухи для проветривания подполья или вентиляции подвала.
По отношению к наружной стене цоколь может быть выступающим, западающим или находиться с ней в одной плоскости. Какой лучше?
Наиболее эффективен западающий цоколь, который позволяет укрыть гидроизоляционный слой от механических и атмосферных воздействий. Он обеспечивает сток дождевой воды со стен и не требует устройства слива. Цоколь, находящийся в одной плоскости со стеной, оставляет открытым гидроизоляционный слой. Наиболее практичный и долговечный — цоколь из монолитного бетона. Штукатурка цоколя или облицовка плитками не всегда долговечны и эффективны вследствие влияния на них влаги. Наружной поверхности бетонного или железобетонного цоколя желательно придавать различную фактуру во время заливки бетоном, а не с помощью последующей доработки (как правило, декоративная обработка цоколя в дальнейшем требует периодического ремонта и восстановления).
Как устроить цоколь на столбчатом фундаменте здания?
При строительстве дома на столбчатом фундаменте цоколь изготавливают в виде перемычки между столбами, армированной металлическими стержнями 8-12 мм диаметром. Такой цоколь не должен непосредственно, опираться на грунт. При устройстве цоколя на столбчатом фундаменте между ним и грунтом в промежутках между опорами следует оставлять свободное пространство в 10-15 см. При неправильном решении цокольного узла может деформироваться не только сам цоколь, но и все расположенные выше конструкции. По этой причине не рекомендуется устраивать цоколи или забирки между столбчатыми опорами легких сооружений.
