Виды и этапы строительства столбчатых фундаментов

Этапы и технология

Первый этап строительства – расчеты фундамента:

• его высоты,
• глубины залегания,
• толщины стенок.

Глубина залегания должна быть на минимум 10 см ниже уровня промерзания грунта. Также проводится расчет количества:

• кирпича,
• арматуры,
• раствора и других материалов.

Точно рассчитать параметры основания помогают онлайн-калькуляторы. Но в любом случае ширина ленты должна быть больше ширины стен дома, минимум на 5-7 см.

После расчетов и закупки материалов начинается строительство фундамента:

1. Земляные работы. Проводится разметка участка, на ее основе выкапывают траншею под фундамент. Ее ширины должно быть достаточно для кладки, двух слоев гидроизоляции. Если грунт глинистый, основанию нужна отсыпка, что увеличивает ширину траншеи на 1 м.
2. Обустройство песчаной подушки – на дно траншеи выкладывается слой песка, утрамбовывается. Толщина слоя – от 10 до 15 см.
3. Гидроизоляция. Рекомендуется использовать полимерные материалы, но применяют и рубероид в несколько слоев. Листы материалов складывают в виде кармана, так, чтобы они полностью покрыли дно и стены траншеи, без швов.
4. Монтаж опалубки высотой 10 см – под заливку бетонной подушки, которая увеличивает несущую способность фундамента.
5. Армирование подушки – по желанию.
6. Заливка бетона.
7. Застывание бетона.
8. Выполнение кладки.

Кладку начинают с углов здания, с полным заполнением швов штукатуркой в нижней части фундамента. Для повышения прочности основания кладку армируют сеткой или штырями, через каждые 3-4 ряда.

Подходят такие материалы:

• геотекстиль;
• экструдированный пенополистирол;
• специальные цементные составы;
• битум.

Гидроизоляцией покрывается и верхняя часть фундамента, на которой возводят стены дома.

Последний этап – засыпка пространства между фундаментом и стенами траншеи мелкофракционным строительным мусором, песком, щебнем или гравием – этот слой выполняет функции дренажа. Поверх дренажа делают бетонную отмостку, под небольшим уклоном от стен.

Сооружение ленты под столбы

Тяжелый забор тоже нуждается в надежной опоре, которой и являются кирпичные столбы. Для них возводится ленточный фундамент – мелкозаглубленный.

При глубине промерзания грунта более 80 см выкапывается траншея глубиной 1 м, это же касается участков с высоким уровнем грунтовых вод, с пучинистой почвой. В остальных случаях достаточно глубины 50 см.

Этапы строительства:

1. Расчет параметров основания.
2. Копка траншеи с шириной на 20 см больше, чем толщина ленты.
3. Гидроизоляция – слой рубероида и полиэтилена.
4. Отсыпка песка слоем 5-7 см.
5. Отсыпка щебня слоем до 15 см.
6. Монтаж опалубки.
7. Закладка арматуры сечением 8-12 мм.
8. Заливка бетона.
9. Застывание бетона, демонтаж опалубки, строительство кирпичных столбов.

Столбы для забора можно строить и без ленточного основания. Но бетонная лента повышает прочность всей конструкции, обеспечивает ее правильную геометрию.

Как построить опорно столбчатый фундамент

Строительство фундамента начинается с его проектирования, в ходе которого определяется глубина заложения, сечение столбов, их количество и план расположения.

Чтобы правильно разработать проект, необходимо учитывать не только вес здания, но и гидрогеологическую обстановку, а также снеговую, ветровую и сейсмическую нагрузку. Лучше поручить проект инженерной компании.

Когда проект готов, приступают к его реализации. Технология строительства будет зависеть от материала фундамента.

Не знаете как устроен столбчатый фундамент из пластиковых труб?

Как сделать столбчатый фундамент своими руками

Возможно Вы ищете информацию по теме лучший электрический теплый пол?

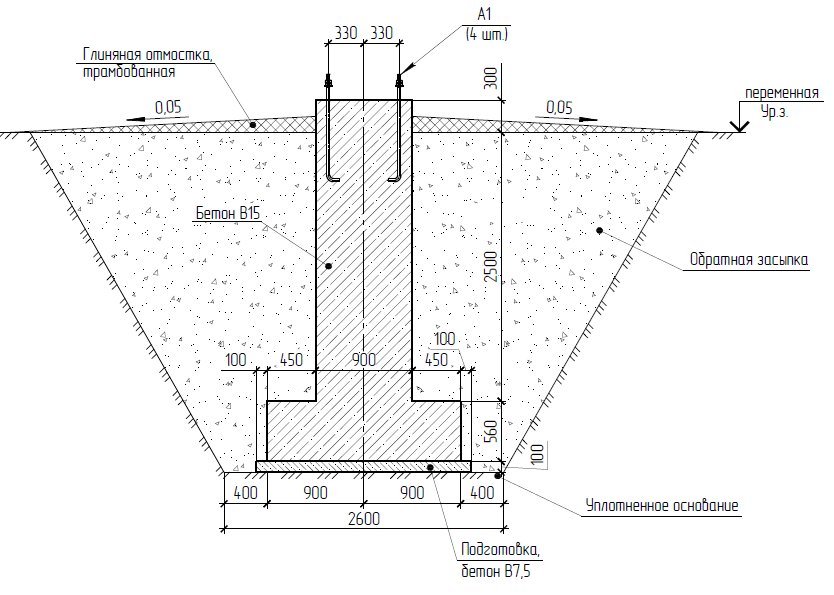

Ж/б основание

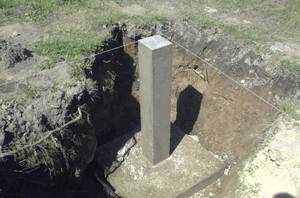

Согласно разметке выкапывают углубления с размерами, соответствующими размерам столбов, либо вдвое их превышающими, если грунт на участке рыхлый или неустойчивый. В первом случае стенки выемки будут играть роль опалубки, во втором – опалубку во всю высоту опоры придется делать из досок.

Дно ямы на высоту в 100 – 200 мм засыпается песчано-щебеночной смесью (содержание песка – 60%), которая увлажняется и трамбуется.

В опалубку (после укладки гидроизоляции) заливают небольшую порцию бетона (используется смесь марки М200), после ее затвердения устанавливают арматурный каркас и снова заливают бетоном, теперь уже на всю высоту столба.

Если размеры ямы превышали размеры опоры, то после ее сооружения выполняют обратную засыпку грунта.

Если опора по результатам расчета должна иметь небольшое сечение, ее можно выполнить по буронабивной технологии. Отверстие в грунте высверливают с помощью бура, после чего туда помещают трубу из пластика, стали или асбеста, играющую роль опалубки и гидроизоляции. Внутрь помещается арматурный каркас и заливается бетон.

Если поверх опор предполагается укладывать ростверк, сверху арматура должна иметь выпуск длиной 150 – 200 мм.

При возведении каркасного или деревянного дома прутья арматуры полностью прячутся в бетон, а в верхней части опор замоноличиваются шпильки, длина которых соответствует высоте бруса нижней обвязки.

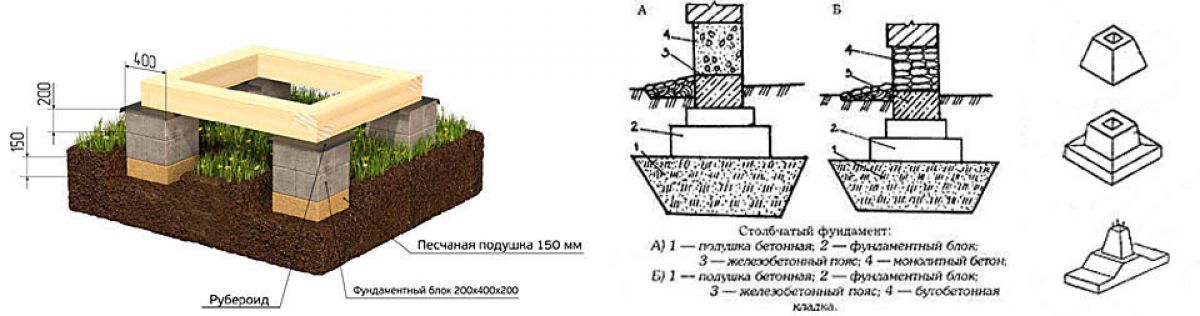

Сборный фундамент

Выемки под опорно – столбчатый фундамент из бетонных блоков или кирпича приходится делать особенно большими, иначе сооружать кладку будет неудобно. Поверх песчано-щебневой подушки устраивается основа из армированного бетона высотой от 100 до 150 мм.

Вместо нее можно уложить особые бетонные блоки в форме трапеции, снабдив тем самым фундамент широкой подошвой. Сам же столб выкладывают из обычных стеновых блоков размерами 200х200х400 мм.

Кирпич для опорно – столбчатого фундамента нужен особый, так называемый, железняк. Допускается его укладка непосредственно на песчано-щебеночную подушку. Минимальные размеры кирпичного столба – 250х250 мм.

Если опора должна быть более мощной, ее сооружают с поперечным сечением 380х380 мм. В этом случае в середине столба остается полость, которая армируется и заполняется кладочным раствором.

Столбы – опоры должны быть строго вертикальными, поэтому правильность кладки следует постоянно проверять с помощью отвеса. Когда столб будет готов, его необходимо обмазать двумя-тремя слоями битумной мастики и оклеить рубероидом или геотекстилем.

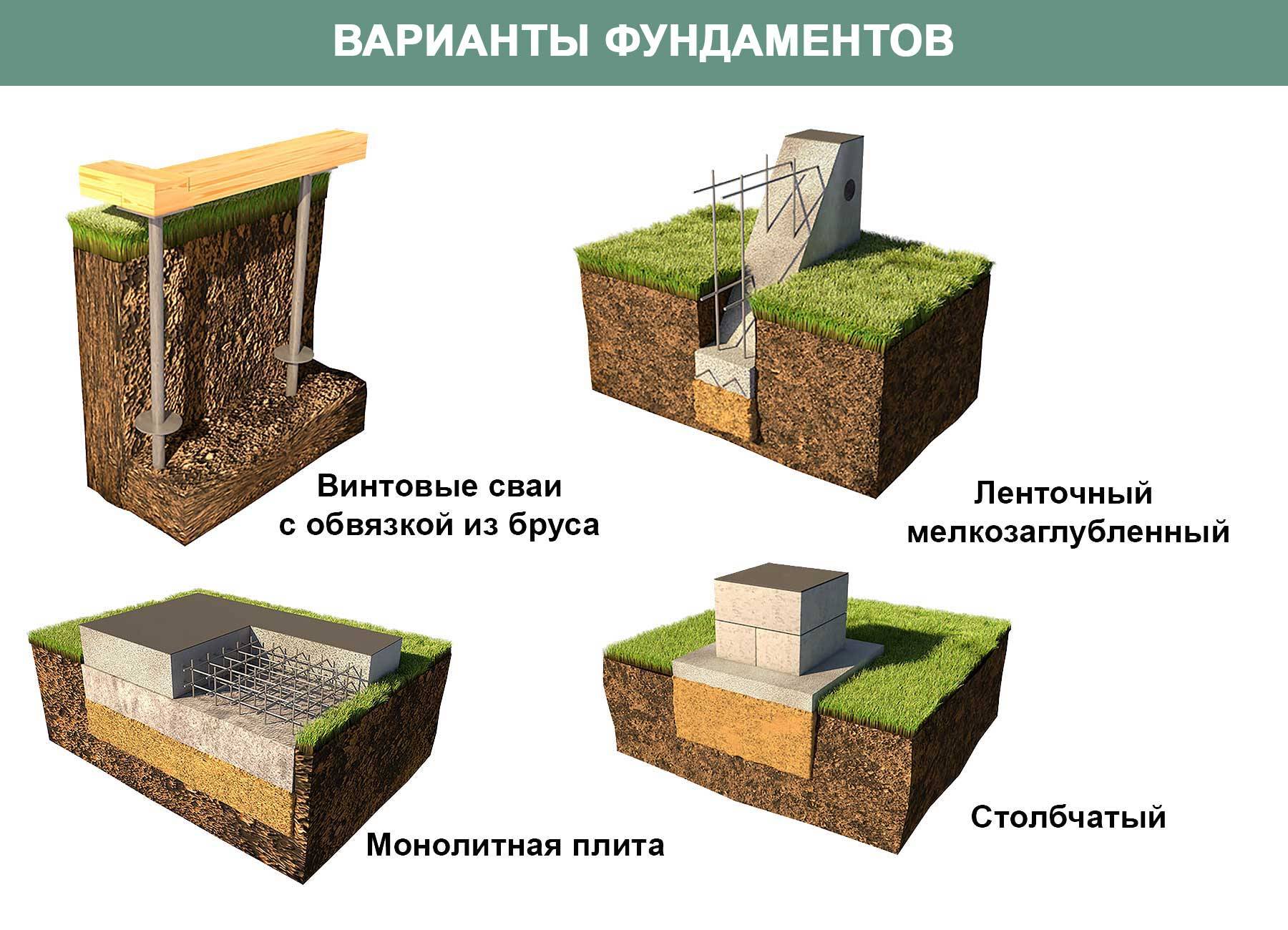

Видео о видах фундаментов и их выборе. Поможет это видео решить, сделать опорно — столбчатый фундамент своими руками, или ленточный.

Особенности столбчатых фундаментов

Опорно-столбчатый фундамент – это конструкция из столбов, на которую опираются стены и нижняя обвязка. Столбы устанавливают на участках с самыми большими статическими нагрузками: на углах, стыках стен. Шаг между опорами – не больше двух с половиной метров. Если пролет длиннее, устанавливают промежуточные столбы.

Фундаменты различаются габаритами, сечением столбов и материалом их изготовления, глубиной погружения, формой (квадратные, круглые, прямоугольные).

Одно из основных требований к фундаменту, независимо от его вида – верхушки столбов должны располагаться в общей горизонтальной плоскости. Тем более, если ростверка нет, и обвязку кладут прямо поверх опор. Горизонтальность вымеряется водяным уровнем либо нивелиром.

Материалы для изготовления столбчатого фундамента

Столбчатый фундамент своими руками можно изготовить из следующих материалов:

• кирпич;
• железобетон;
• бутобетон;
• готовые блоки;
• бутовый камень.

Кроме этого опоры различают по способу изготовления:

• монолитные (устанавливают опалубку и заливают бетон);
• сборные – их складывают из кирпичей, блоков, камня.

Фундамент можно установить с ростверком или без него. Ростверком в данном случае служит ж/б балка. Ее кладут на столбы сверху. Смысл – равномерно распределить по всем опорам нагрузку от конструкции. Кроме этого балка «связывает» столбы, не позволяет им разъезжаться в стороны в случае горизонтальных подвижек грунта.

Поскольку использование фундаментной балки увеличивает трудоемкость монтажа и затраты на материалы, легкие каркасные сооружения часто устанавливают без нее: кладут обвязку поверх гидроизоляции прямо на вершины столбов. Но при этом обязательно нужно учитывать характер грунта, т.к. без ростверка основание дома практически не защищено от горизонтальных подвижек.

Уровни заглубления

Существует три вида фундаментов в зависимости от глубины погружения опор: заглубленные, мелкозаглубленные и незаглубленные.

Виды столбчатых фундаментов по уровню заглубленности: А) Заглубленный фундамент,Б) Мелкозаглубленный фундамент, В) Незаглубленный фундамент.

1. Заглубленные. Столбы погружают ниже линии промерзания почвы. Вариант для «плохих» пучинистых грунтов – глин, суглинков.

2. Мелкозаглубленные – около полуметра выше линии промерзания. В этом случае половину скважины под столб занимает подушка из песка и гравия. Подходит для слабопучинистых грунтов.

3. Незаглубленные. Примерно вровень с поверхностью земли. Перед монтажом насыпают песчано-гравийную подушку. Подходят для устойчивых грунтов и очень легких построек.

Обратите внимание

Если грунт совсем слабый и водонасыщенный (плывуны), столбчатый фундамент лучше не использовать.

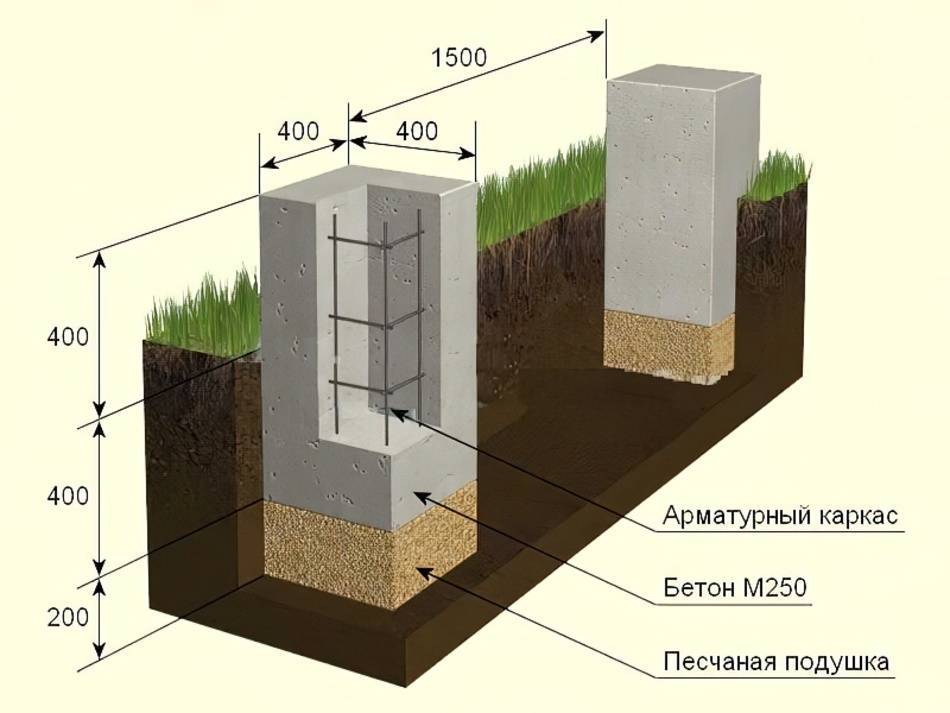

Расчет столбчатого фундамента

• Шаг между столбами: 1,5-2,5 метра
• Сечение прямоугольного столба: 25 на 40 см
• Сечение круглого столба: 20-25 см
• Высота столба над землей: не меньше полметра

Расчет осуществляется исходя из ожидаемой нагрузки на основание. Она складывается из следующих цифр:

• 1. Полный вес дома (стены, крыша и т.д.);
• 2. Примерный вес самого фундамента;
• 3. Снеговая нагрузка (при крутизне ската более 60º не учитывается).

Вторая необходимая характеристика – несущая способность грунта. Значения этого показателя для разных грунтов (пески, глины и т.д.) можно найти в таблицах СНиП.

Общую площадь оснований столбов находим по формуле S=1,3*P/R, где

• Р – нагрузка;
• R – несущая способность;
• 1,3 – коэффициент запаса прочности.

Чтобы вычислить количество столбов, надо поделить площадь на сечение одной опоры. Чем больше сечение, тем меньше потребуется опор и наоборот.

Далее рассмотрим, как залить столбчатый фундамент своими руками.

Конструктивные особенности

Столбчатый фундамент – система опор, заглубленных в грунт

Очень часто при строительстве лёгких конструкций своими руками в качестве основы застройщик выбирает тяжеловесные ленточные основания. При этом запас прочности фундамента в разы превышает фактическую нагрузку, оказываемую на него. В итоге мы имеем совершенно неоправданный перерасход материалов, времени и финансовых средств.

Отличной альтернативой столь популярным у наших застройщиков ленточным монолитам являются лёгкие столбчатые фундаменты.

Устройство столбчатого фундамента представляют собой систему опор, заглублённых в грунт. Располагаются столбчатые опоры равномерно по всему периметру наружных, а также вдоль несущих внутренних стен постройки.

Главное условие, которое должно соблюдаться при установке столбов – равномерное распределение нагрузки во избежание непредвиденного проседания. Чтобы вся конструкция была более устойчива, столбы соединяют между собой при помощи бетонных или металлических перемычек – бетонных ростверков или металлических обвязочных балок.

Если же строительство ведётся на прочных грунтах, то вполне можно применить экономичный мелкозаглублённый вариант (20 – 30 см), а для лёгких построек – вообще установить опоры на поверхности почвы. Однако, при этом необходимо позаботиться об их защите от размыва поверхностными водами.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

• произвести проектирование,
• сделать расчёты,
• подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и  материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

• S – искомая величина площади опоры;
• RO – расчётное сопротивление грунта;
• F – общая масса домостроения;
• KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

• шанцевый инструмент,
• ручной или механизированный бур,
• болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

• шнур,
• молоток,
• реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
2. Делают разметку участка, согласно плану.
3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
4. В места установки столбов вбивают колышки или отрезки арматуры.
5. Буром просверливают отверстия на заданную глубину.
6. Подготовленные отрезки труб опускают в скважины.
7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

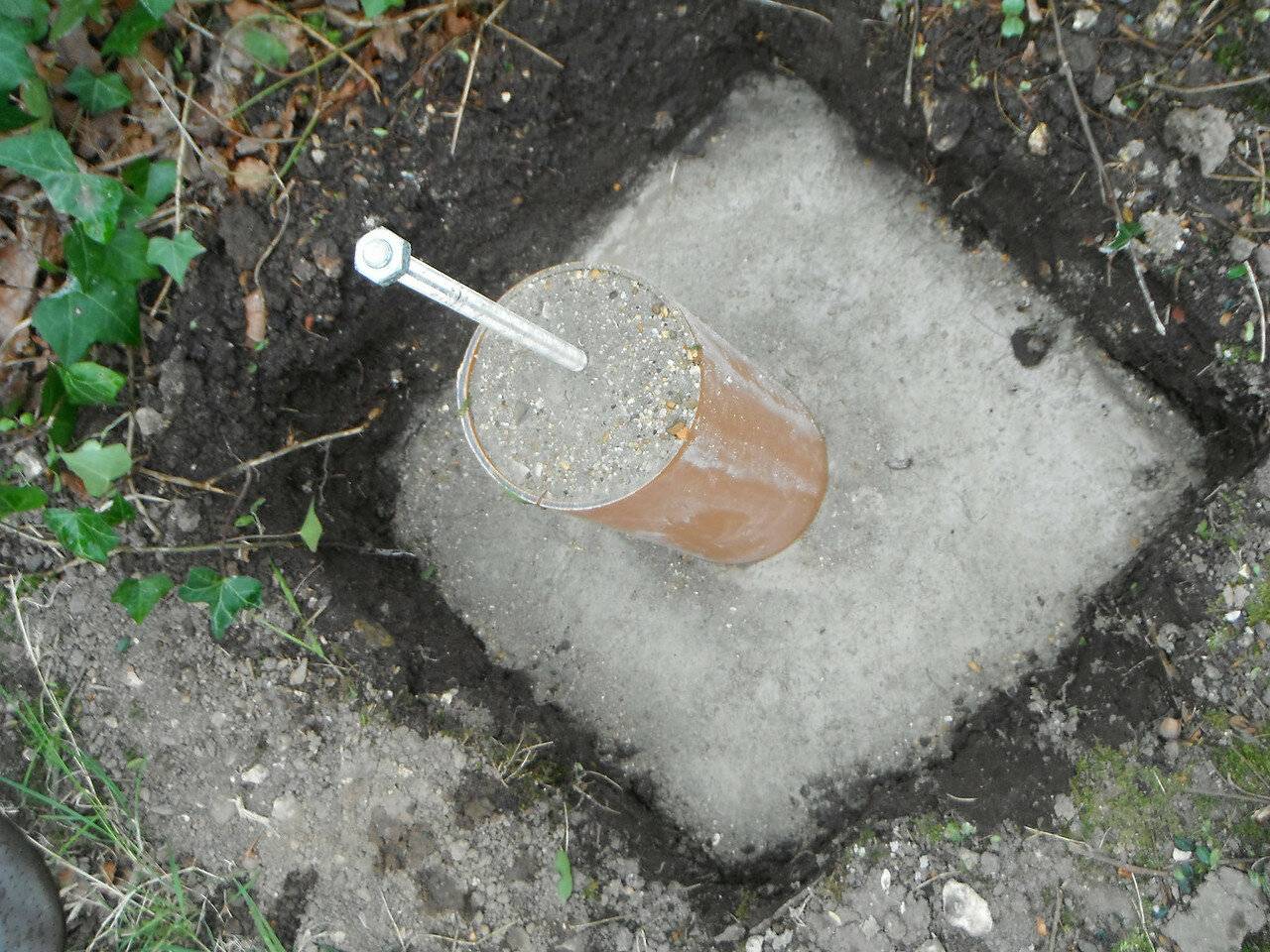

Для металлических опор:

1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
2. Внешнюю поверхность столбов покрывают битумной мастикой.
3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

 Для пластиковых столбов:

1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка

Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка

Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов)

Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные – глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные – к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

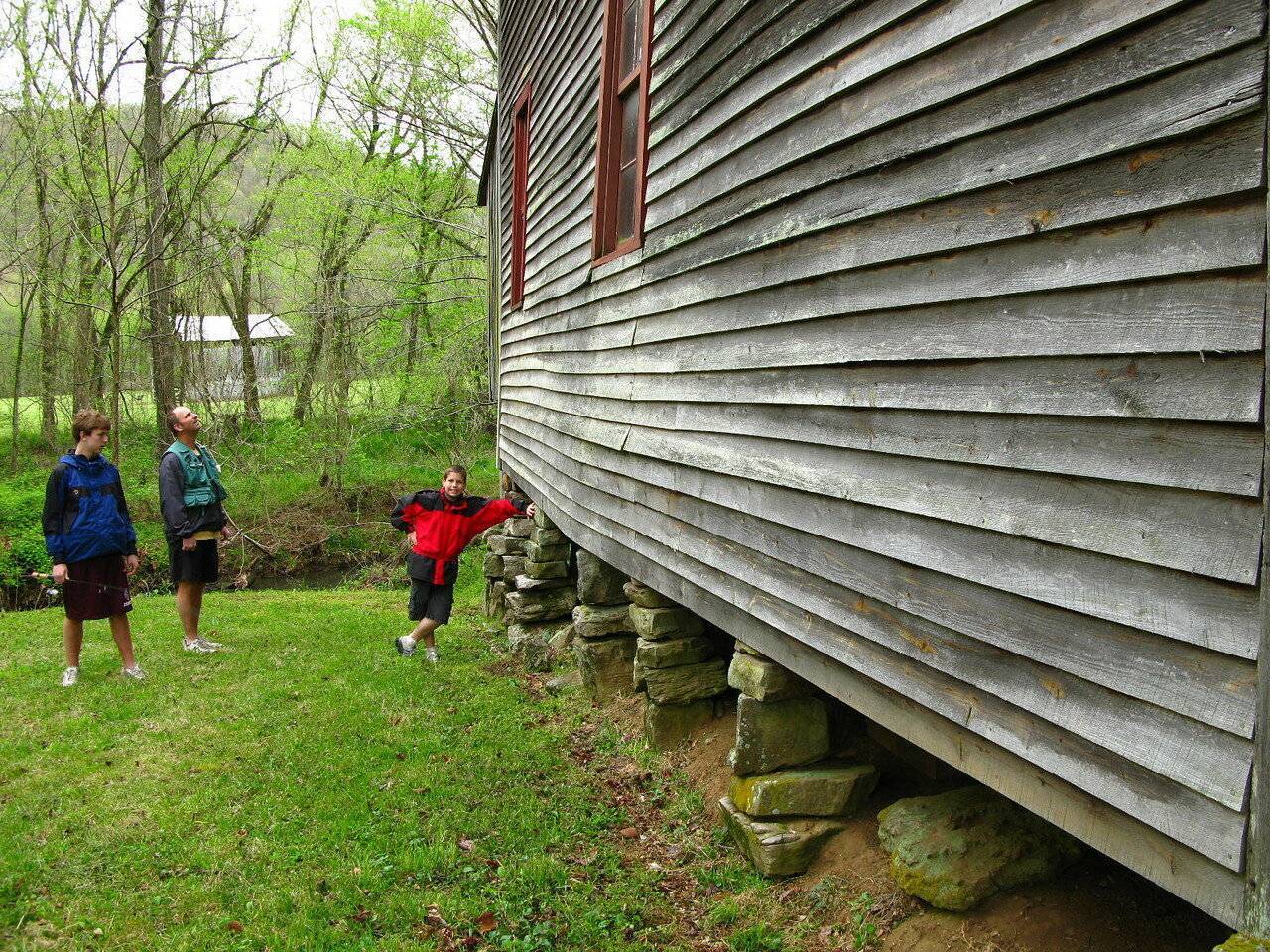

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод “на глаз”, лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Когда возводят?

Незаглублённый столбчатый фундамент (НСФ) – это сетка из точечных опор, которые не погружены вглубь земли, а передают нагрузку от сооружения непосредственно на поверхность земельного участка.

На таких столбах чаще всего строят:

• бревенчатые,
• щитовые,
• каркасные дома,
• бани,
• хозблоки,
• пристройки,
• летние кухни и т.п.

НСФ возводят не только исходя из малого веса сооружения, но и при наличии прочного грунтового основания.

Фундаменты такого типа целесообразно возводить на скалистых, крупнообломочных грунтах в районах с низкой сейсмологической опасностью и отсутствием подвижек почвы. Возможна установка НСФ на пучинистых основаниях. Об этом будет рассказано ниже в отдельной главе.

Рекомендации по составлению плана фундамента

План фундамента изображается в виде сечения горизонтальной плоскостью, проведенной выше подошвы столбчатого фундамента, но ниже уровня земли. План фундамента должен показывать конструкцию основания столбчатого фундамента (раскладку сборных бетонных или железобетонных блоков, бутобетонную или бутовую подушку и пр.). При наличии подвального помещения план фундамента показывает и контур его стен, опирающихся на данную конструкцию. При этом линии подвала наносятся на чертеж фундамента тонкой линией, а подушка столбчатого фундамента наносится более толсто.

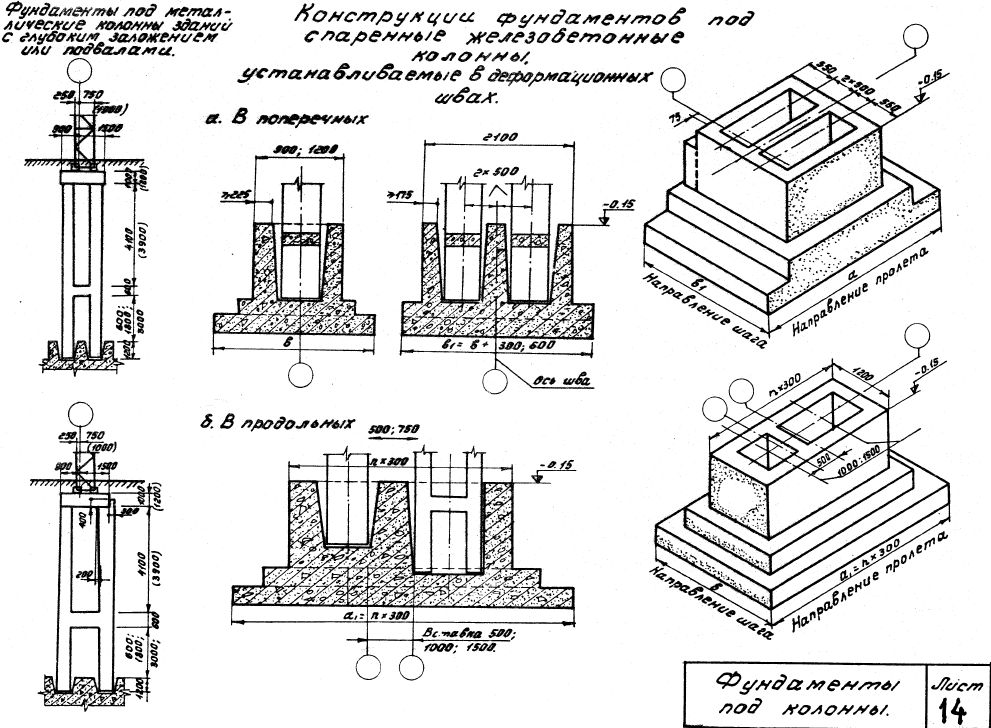

Схема строения столбчатого фундамента.

На чертеж фундамента наносятся координационные оси, размеры, позволяющие определить расстояния между столбами фундамента, размерную привязку поверхностей элементов или осей конструкции к координационным осям сооружения (здания) или при необходимости к прочим элементам конструкций. На чертеж фундамента наносятся и другие нужные размеры, такие как отметки самых характерных уровней заложения подошвы конструкции, марки элементов сборных конструкций. Без чертежа фундамента вы не сможете построить правильную и надежную конструкцию. Если вы не уверены, что сможете составить чертеж фундамента самостоятельно, поручите это профессионалам. Не жалейте денег на данном этапе, т.к. правильно составленный чертеж – это залог надежности и долговечности конструкции.

После того как чертеж фундамента будет готов, выполняется разбивка плана. Данная операция представляет собой перенос с чертежа на участок и закрепление основных размеров конструкции и осей. Прежде чем переносить с чертежа фундамента на участок, по периметру нужно установить столбы (обноску). Столбы устанавливаются на расстоянии 1 или 2 м от строения. Со стороны намеченных стен здания параллельно им к столбам по уровню необходимо прибить доски или деревянные рейки. На них указываются размеры отдельных элементов ям и траншей самого фундамента и будущих стен. Разбивка осевых линий контролируется при помощи рулетки.

Рисунок 2.Чертеж фундамента.

Обязательно проверяются углы прямоугольного основания. При помощи теодолита проверяется разметка низа траншеи, в особенности по углам будущего дома, а также в точках пересечения лент. Разметка должна в точной мере соответствовать проектной (если проектная величина заглубления столбчатого основания составляет 1,4 м, то и низ траншеи тоже должен быть на 1,4 м ниже отметки нуля будущего дома). Расстояние между столбами конструкции должно быть не более 1,5-2,5 м. Чертеж фундамента обязательно предусматривает эти и все остальные важные параметры. С планом такого основания вы можете ознакомиться на рис. 2.

Столбчатый фундамент прекрасно подходит для строительства домов без подвалов там, где необходимо обеспечить минимальную нагрузку на почву. Чертеж фундамента учитывает количество опорных столбов, ширину и длину всего основания, глубину расположения столбов, расстояние между столбами и прочие важные параметры.

Составляя план фундамента, необходимо знать глубину промерзания грунта, уровень прохождения подземных вод и т.д. Столбчатый фундамент гораздо дешевле ленточного благодаря меньшим расходам материалов, однако его используют только при малоэтажном строительстве.
