Как сделать лестницу на 2 этаж

Покраска лестницы

Для защиты древесины от гниения, плесени и грибка все элементы конструкции обрабатываются антисептиком. После чего лестницу покрывают краской или лаком, предупреждающим преждевременное истирание, появление царапин и незначительных повреждений.

При выборе лакокрасочного материала отдайте предпочтение составам, не образующим гладкой поверхности. Скользкие ступеньки – травмоопасны!

Защитное покрытие выполняет и декоративную функцию, с помощью бесцветного или тонирующего лака можно подчеркнуть структуру дерева и придать выразительность естественному рисунку. Окрашивание элементов поможет органично вписать изделие в окружающий интерьер.

Стильная лестница на второй этаж из дерева, окрашенная в два цвета

Сборка винтовой лестницы

Самой сложной в производстве лестницей является винтовая. Это обусловлено веерным расположением ступеней и необходимостью производить максимально правильные расчеты в плане проекта.

Для наиболее правильного производства лучше придерживаться следующего алгоритма:

1. В первую очередь изготавливаются ступени для будущей лестницы. Ее размеры необходимо определить заранее при разработке плана. Они зависят от свободного пространства в месте расположения. В качестве материала принято использовать дерево. Для этого берутся большие доски, делаются отметки и отрезаются нужные ступени. После этого они покрываются специальным лаком. Если решено использовать камень, то необходимо обратиться в мастерскую. Для бетонных ступеней нужно сделать формы и залить в нее смесь. Для прочности туда помещаются арматуры.
2. Теперь устанавливается вертикальная стойка, используемая в качестве опоры. В ее основе используется металлическая труба диаметром порядка 5 см. Нужно прорезать в ней пазы, в которые будут укладываться все ступени.
3. Когда столб будет установлен, можно переходить к этапу установки самих ступеней. Они укладываются в пазы, прижимаются сверху широкой втулкой разводятся веером. С помощью вертикальных кронштейнов необходимо максимально укрепить их.
4. Остается лишь установить перила, однако это тоже не простой процесс. Проведя все замеры, необходимо подготовить материал нужного размера. После установить все столбы и поместить перила на их поверхность.

Если сделать все замеры правильно, а также не ошибиться при монтаже конструкции, то очень скоро получится довольно привлекательная и интересная винтовая лестница для дома.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Виды лестниц

Они являются не только необходимым и функциональным, но и украшающим дом предметом интерьера и экстерьера.

По расположению бывают:

наружные;

Уличная

внутренние;

 внутри помещения

По способу использования  разделяются на: стационарные, приставные и складные (раздвижные).

По способу крепления ступенек конструкции делятся на:

1.  На косоурах.

• Ступени в этом случае крепятся к несущим балкам, которые называются косоурами, сверху, в специально устроенные выступы. Они как бы лежат на направляющих.
• Таких балок, в зависимости от характеристик, может быть одна, две или три. Более трех косоуров при изготовлении конструкций практически не используется.
• Направляющие-косоуры, в зависимости от геометрии, могут быть прямыми, ломаными и криволинейными.
• На одном, центральном косоуре, обычно делают лестницу шириной не более 1 м.
• Лестница на косоурах может выполняться с подступенками. Если такой элемент отсутствует, конструкция кажется более изящной и невесомой.
• Косоуры чаще всего изготавливают из металла, дерева и бетона. Материал как несущих балок, так и ступеней и ограждений, зависит от стилистики помещения и требований, предъявляемых к  конструкции.

На косоурах

1. На тетивах.

В таких системах ступени крепятся между направляющими-тетивами. Крепление осуществляется с помощью установки торцов ступеней в специально подготовленные пазы в боковых гранях опор.

Тетивы, также как и косоуры, могут иметь разные формы, позволяющие осуществить размещение лестницы максимально красиво и функционально.

На тетивах

1. На больцах.

В этой конструкции ступени крепятся к стене и между собой с помощью специальных болтов — больцев. В случае, если стена не слишком прочная, в нее устанавливаются укрепляющие закладные.

Такой вид кажется наиболее привлекательным из-за скрытых креплений. Они производят впечатление легкости, изящества и хрупкости, хотя на самом деле эта конструкция не менее прочная, чем все остальные виды.

На больцах

1. На вертикальной опоре.

Крепление ступеней осуществляется с помощью вертикальной стойки, на которую они монтируются под разными углами, в виде веера. С использованием опорного столба обычно устраиваются винтовые конструкции.

На опорном столбе

1. Комбинированные. Они могут совмещать в себе элементы всех выше перечисленных типов.

На косоуре и вертикальной опоре

По конструкции разделяются на: маршевые и винтовые.

Рассмотрим их подробнее:

Винтовые.

Винтовая

Очень функциональная конструкция для размещения в местах с дефицитом площади. Она занимает мало места, всего 1,5-2 м2.

Ступени винтовых типов выполняются не в форме прямоугольника. Они заужены с одной стороны. Именно этой частью ступенька и прикрепляется к вертикальному столбу-опоре.

Она из-за своих габаритов и геометрии не подойдет для транспортировки объемных предметов

Пользоваться ею детям и пожилым людям следует с большой осторожностью, так как безопасной ее не назовешь

В винтовых и больцевых конструкциях интереснее всего обыгрываются сочетания самых разных материалов: дерева, стекла, металла.

Маршевые.

Маршевая

Эти конструкции являются наиболее комфортными и безопасными. Они представляют собой один или несколько пролетов (маршей), соединенных между собой площадкой. Возможна установка с двух сторон ограждений и перил.

• Вместо площадки также могут использоваться забежные поворотные ступени. Они добавляют этой массивной конструкции изящества, и позволяют немного сэкономить площадь.
• Маршевые занимают довольно много места, однако подлестничное пространство также можно использовать с пользой.
• Конструкция очень массивная, основательная, однако для ее изготовления требуется много строительных материалов, соответственно и цена изделия будет приличной.
• По таким сооружениям можно передвигаться даже на большой скорости, и не бояться свернуть себе шею.
• Если нужно поднять или спустить крупные и тяжелые предметы, по маршевой  это не вызовет никаких трудностей.
• В свою очередь, маршевые подразделяются на: прямые и поворотные. Прямые маршевые системы, как правило, устанавливаются в просторных помещениях.

Маршевая

Рассмотрим подробнее поворотные маршевые типы как наиболее популярные и часто используемые конструкции для подъема. Чтобы лучше изучить поворотные, видео на эту тему будет представлено в дополнение к теоретической информации.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

• Низкая стоимость стройматериала;
• экологичность древесины;
• простота обработки;
• возможность монтажа своими руками;
• небольшой вес;
• эстетичный внешний вид.

Отрицательные стороны древесины :

• Невысокая прочность в сравнении с бетонными или металлическими лестницами;
• дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
• пожароопасность материала.

Дерево – отличный материал для дачных построек. Как дешево построить сарай на участке, узнаете из следующей нашей статьи.

А в этой статье можно прочитать информацию о строительстве беседки .

Какой должна быть лестница

В первую очередь лестница должна быть удобной и безопасной. Для этого она должна соответствовать следующим параметрам:

• ширина должна быть такой, чтобы два человека могли спокойно разминуться — желательно 120-130 сантиметров, но если места в доме мало, можно уменьшить до 1 метра, но в этом случае проблематично будет поднимать мебель и другие крупные предметы;
• высота ступеньки, обеспечивающая комфортный подъем — 15 сантиметров с учетом толщины самой доски, то есть расстояние между соседними ступеньками должно быть около 12 сантиметров;
• ширина ступеньки должна быть такой, чтобы на нее полностью помещалась нога любого человека — не менее 27 сантиметров;
• рекомендуемая высота прохода — не менее 2 метров, чтобы при подъеме не приходилось наклоняться, но если лестница ведет на чердак, который редко используется, значение можно уменьшить до 180 сантиметров;
• угол наклона лестницы — 20-30 градусов, при необходимости этот параметр можно увеличить до 45 градусов, больше не рекомендуется;
• общая длина марша зависит от ширины ступенек и угла подъема, чаще всего составляет 1,5-2 метра;
• количество ступенек при стандартной высоте потолка 2,40 метров и соблюдении рекомендуемых параметров обычно составляет 16 штук, но число может варьироваться от 14 до 20;
• габариты площадки могут быть любыми, но желательно, чтобы она была хотя бы в два раза больше ступеньки — так можно комфортно сделать шаг и продолжить подъем или спуск.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

• сваркой;
• ковкой;
• литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое

А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно

Виды конструкций

Стоит выбирать лестницу с учетом свободного пространства в комнате, где она будет установлена, а также сочетаемости с интерьером. Всего существует 2 основных вида: винтовые и маршевые.

Использование винтовой лестницы особенно актуально для небольших помещений, где необходимо сохранить максимум площади. Но установить их можно и в больших домах. Все зависит от личных предпочтений и интерьера. Главным плюсом винтовых моделей считается особый стиль, украшающий любую комнату

К минусам же относят неудобную эксплуатацию и небольшие риски, связанные с вероятностью оступиться при неосторожном спуске по ступенькам

Маршевые лестницы бывают нескольких типов: одно- и двухмаршевые. Встречаются и трехмаршевые варианты, но для частного дома они применяются крайне редко. Разница между ними в количестве площадок, на которых можно остановиться при подъеме или спуске. На таких местах происходит поворот ступенек в другую сторону.

Конструкционно можно выделить несколько отдельных видов маршевых лестниц:

Прямые.

Самый простой вариант, именно он получил большое распространение по всему миру. Установка прямой лестницы максимально проста, она отлично сочетается с любым интерьером.

Г-образные.

Лестницы находятся на втором месте по популярности. Они более интересны в интерьерном плане и могут устанавливаться вдоль двух стен. На месте поворота у них располагается маленькая площадка из забежных ступеней, выполненных в виде острого угла.

П-образные.

Используются лестницы в помещениях с очень высокими потолками и узким пространством. Зачастую их применяют для спуска в подвал или в эркерах.

Т-образные.

Лестницы занимают довольно много места, из-за чего устанавливаются чаще всего в больших коттеджах. Они представляют собой разветвление одного марша, идущего с первого этажа, на два других, расходящихся по разные стороны второго.

«Утиный шаг».

Одномаршевая лестница обладает малыми габаритами. Ее можно установить в очень небольших комнатах или подвале. Главным отличием, из-за которого она и получила свое название, стали ступеньки необычной формы. Каждая из них разделена на две части – первая половина имеет полный размер, а вторая только ½ от него. Ступеньки чередуются по стороне размерности, что создает особые удобства.

Все варианты имеют свои плюсы и минусы, которые во многом индивидуальны для каждого человека и дома. Если подобрать правильный вариант, то минусы будут сведены к минимуму. Поэтому стоит хорошо подумать, какую именно лестницу установить.

На тетивах или косоурах

Существует 2 варианта крепежа ступенек на межэтажных лестницах: на тетивах и косоурах. Оба обеспечивают конструкцию достаточной надежностью и просты в реализации. Выбирать нужно исключительно на свой вкус.

При установке на тетивах основные балки находятся по бокам от самих ступенек. В них вырезаются специальные пазы, куда вставляются проступи. Дополнительно могут использоваться уголки и строительный клей. Чаще всего ступеньки закрепляют болтами или саморезами, устанавливая отдельные бруски.

На косоурах ступеньки держатся не менее надежно. Вариант подразумевает их установку поверх гребенки, которая является основной балкой. Чаще всего применяют 1 или 2 косоура по бокам, но для широких ступенек может потребоваться еще один дополнительный посередине. Такое крепление особенно популярно при установке лестницы в качестве крыльца.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

https://youtube.com/watch?v=ofZ1whwg_s4

Фото некоторых лестниц на 2 этаж на больцах

Идеально вписывается в современные интерьеры

Воздушная конструкция, тем не менее, надежна

Интересные эффекты создают сами больцы

Поворотные модели тоже мгоут быть на больцах

В сочетании со стеклом вид необычный

Ковка всегда привлекает внимание

Нагрузка в основном переносится на межэтажное перекрытие

Больцевые лестницы — имеют самый «воздушный» вид

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

• тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
• проступь – верхняя плоскость ступеньки;
• подступенок – проем между двумя проступями;
• опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
• балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

1. Прямая маршевая с переходной площадкой или без нее.
2. Поворотная на 90 или 180° с забежными ступенями.
3. Винтовая.
4. Компактная лесенка «гусиный шаг».

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

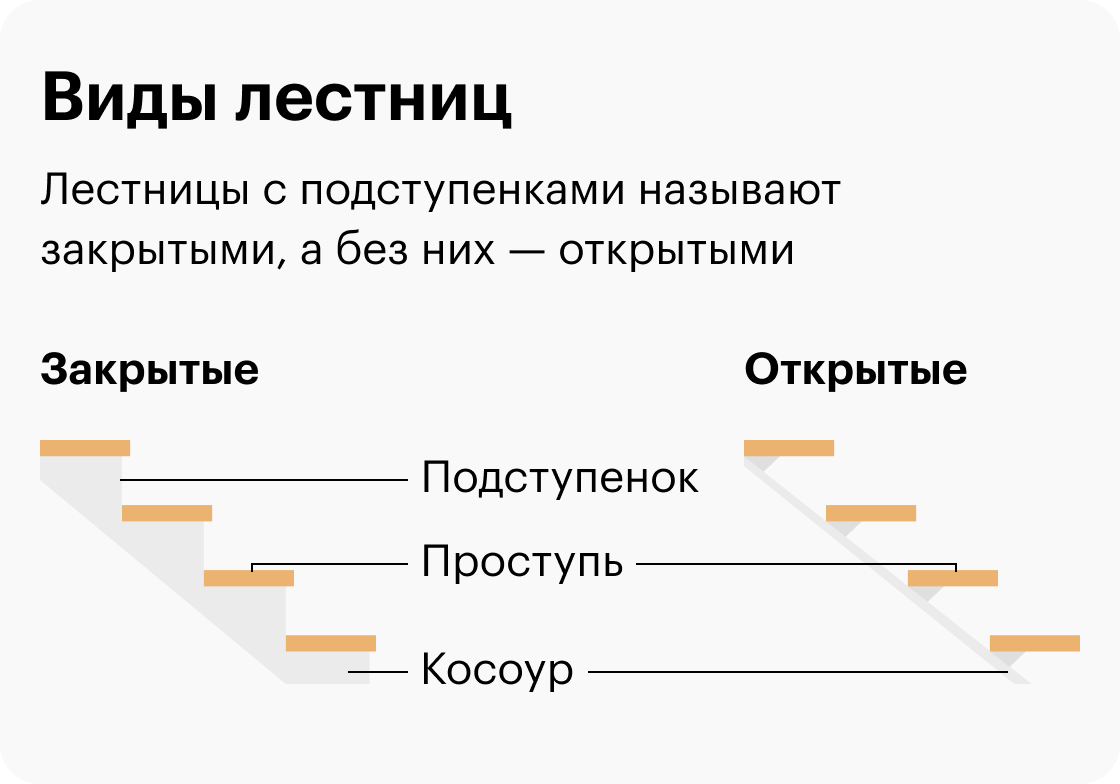

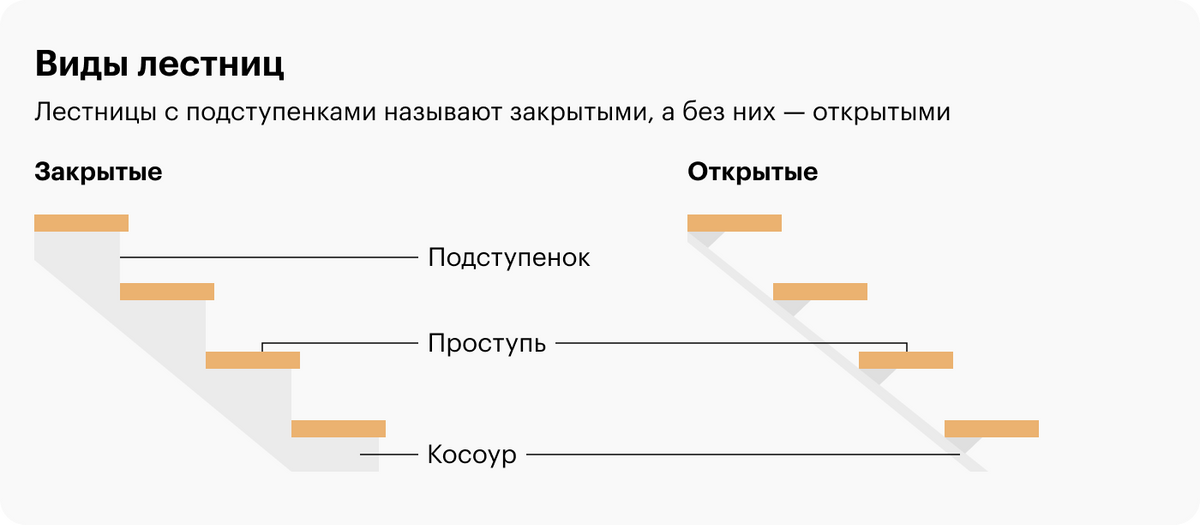

Открытые и закрытые лестницы

Часто лестница — один из главных элементов помещения. Ее геометрия и расположение в доме кардинально меняют восприятие пространства.

Если у лестницы только прикладные функции, то ее обычно размещают в коридоре. Ей не нужно производить впечатление, поэтому на дизайне можно сэкономить и сделать максимально бюджетный вариант.

В моем доме лестница расположена в едином пространстве кухни, гостиной и столовой. Эти функциональные зоны обозначены за счет мебели и стилистических элементов. Поэтому дизайн конструкции был для меня важен.

По оформлению лестницы делят на открытые и закрытые в зависимости от подступенков — декоративных элементов, которые крепятся перпендикулярно ступеням и закрывают внутреннее пространство лестницы. То есть с подступенками лестница зашита наглухо, без них — между ступенями пустота.

Закрытые лестницы обычно изготавливают из дерева. Из плюсов:

1. Подступенки придают жесткости, поэтому лестница получается прочной.
2. Пыль и мусор не летит со ступеней под лестницу.
3. Подступенки не позволяют ноге провалиться — это актуально, если дома маленькие дети и животные.
4. Такая лестница экономит пространство, так как под ней образуется техническое помещение, которое часто используют как кладовку или гардеробную.

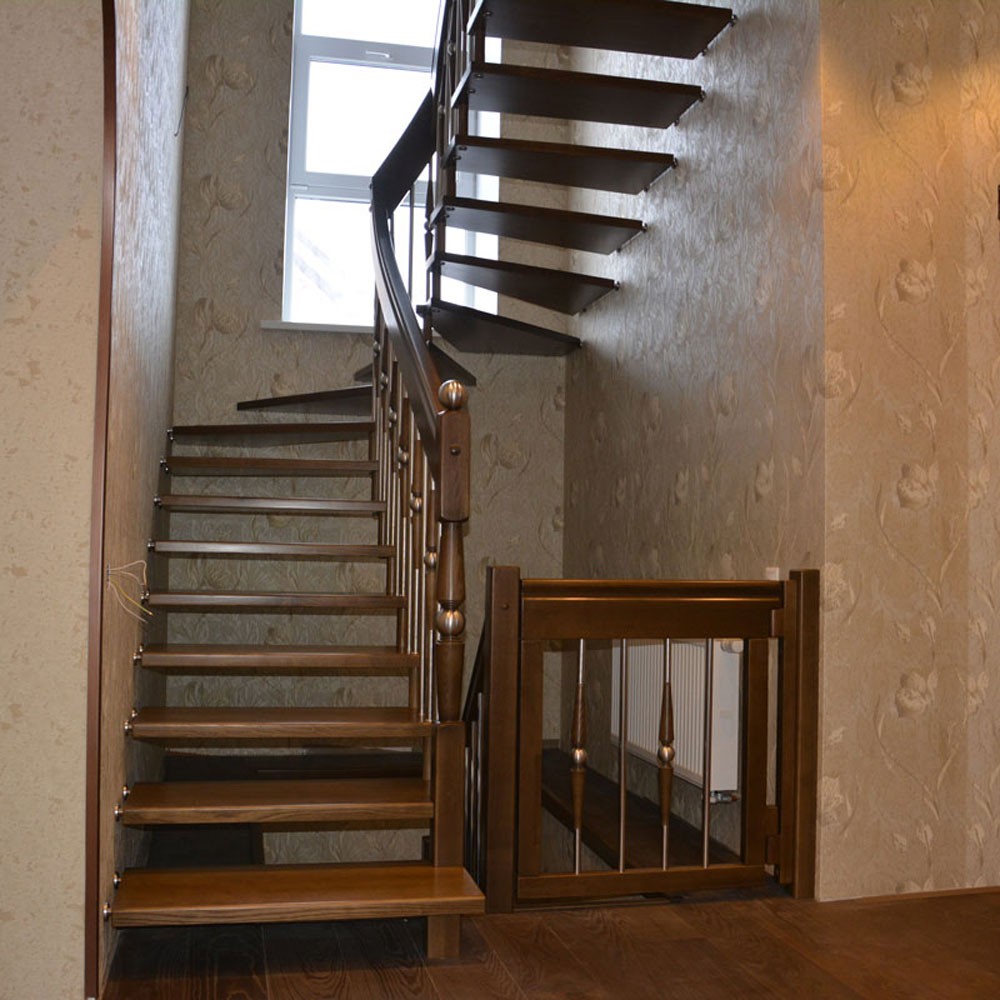

Открытые лестницы — несущие конструкции часто делают из металла. Основные характеристики такие:

Хорошо пропускает свет — для меня это было важно, так как над лестницей есть окно. Конструкция выглядит минималистичной, «парящей», не перегружает интерьер

Можно сэкономить на материалах.

Я хотел, чтобы в гостиной было хорошее естественное освещение, поэтому выбрал открытую лестницу. Она выглядит современно, удачно вписывается в интерьер и не препятствует распространению света.
