Зачем нужны маты для тёплого водяного пола — пошаговая инструкция с комментариями

Разновидности

Пенополистирольные маты производятся и поставляются в различных вариациях по форме, толщине, с дополнениями и полностью ровными. Каждый вариант имеет ряд своих особенностей и характеристик.

По типу плит

Тип плиты определяет, как устойчивость отдельно взятого сегмента, так и простоту монтажа теплопроводящего контура (трубы).

Обычные

К обычному типу плит относятся две разновидности пенополистирольных матов:

1. Простые пенопластовые листы, толщиной от 20 до 50 мм. Отличаются устойчивостью к нагрузкам до 30 кг/м3. Устойчивы к влаге. Теплопроводность материал в пределах 0,039 Вт/мк. Не теряет своих свойств при температурах от – 40 до + 70 градусов. Среди преимуществ можно выделить низкую стоимость, простоту монтажа. Недостаток материала в его хрупкости, так как структура состоит из отдельных гранул.
2. Экструдированный пенополистирол. Совершенно новый материал, устойчивый к нагрузкам до 50 кг/м3 и выше. Значительно снижает уровень шума, обладает теплопроводностью в пределах 0,028 Вт/мк. Преимущество в устойчивости к нагрузкам, температурам до + 150 градусов. Недостаток в необходимости выбора по категории «С», что указывает на наличие антипирена.

Обычные плиточные маты поставляются толщиной до 20 до 50 мм. Поверхность может оснащаться специальной пленкой или защитной фольгой с разметкой, под монтаж водяных труб.

С бобышками

Разновидность утеплителя и основания под трубы теплого водяного пола. Производится из пенополистирола. Особенностью матов является наличие проштампованных выступов или «бобышек». Это своего рода держатели и направляющие для труб. Они выступают на высоту от 2 до 3 см. Расстояние между выступами определяет диаметр труб, которые могут использоваться для монтажа (14 до 25 мм). К основным характеристикам можно отнести:

1. Плотность в пределах 50 кг/м3.
2. Снижение уровня шума до 26 дБ.
3. Теплопроводность 0,035-0,05 Вт/мк.
4. Толщина материала варьируется от 1 до 4 см.
5. Габаритные размеры 100х100 и 60х80 см.

По форме

Что касается формы, то нужно учитывать простоту монтажа, а также величину помещения, где будут установлены маты.

1. Рулонные маты. Представляют собой пенополистирол, толщиной от 3 до 10 мм. Слой дополнен полиэтиленовой или фольгированной оболочкой. Отличается высокой теплопроводностью и низкой устойчивостью к механическим воздействиям. Преимуществом является возможность использования в качестве дополнительного утеплителя и гидроизолятора.

   Недостаток в низкой толщине и плотности. Рулонные маты снижают уровень шума до 15 дБ, имеют плотность в пределах 20 кг/м3.

2. Плиты. Представляют собой куски пенополистирола, толщиной до 5 см. В качестве дополнительного уплотнения каждая плитка имеет замок, для плотной фиксации с ближайшей плитой. Плита может дополняться фольгой или полиэтиленовой оболочкой с разметкой.

   Плиточные маты имеют все характеристики листового пенополистирола. Преимуществом использования плит является быстрая установка в небольших помещениях. Недостаток в необходимости монтажа гидроизолятора.

3. Панельные маты. Представляют собой собранные вместе несколько листов пенополистирола. Листы скрепляются пленкой, на которую нанесена разметка, для удобства установки труб. Характеристики панелей схожи с параметрами листового основания.

   Плюсом панелей является быстрый монтаж на большой площади. Недостатков нет.

Самой неудобной формой поставки является рулонное основание. Оно не подходит под монтаж нескольких слоев бетонной стяжки, с использованием армирующей сетки.

По размерам

Размер матов подбирается согласно параметрам площади помещения и протяженности трубопроводов.

1. Рулонные маты. Поставляются длиной от 10 до 25 метров, шириной от 80 до 150 см. Толщина материала варьируется в пределах 2-10 мм.
2. Плиточные маты поставляются длиной 80-100 см, шириной от 60 до 100 см. Толщина плиты от 2 до 11 мм. Ширина и длина плиты может отличаться, в зависимости от нарезки производителем.
3. Панельные маты поставляются в рулонах, длиной 5 метров. Ширина рулона 1 метр. Толщина панели 2-5 см.

Толщина также играет важную роль, при выборе основания под водяной пол. Т этого параметра зависит степень звукоизоляции и теплопроводности.

С фольгой и без

Фольга является дополнением к плиточному и панельному пенополистиролу. Также фольгированный слой наносится на рулонную изоляцию. Фольга снижает теплопроводность материала, но может быть повреждена излишней влажностью. Толщина слоя фольги варьируется от 0,5 до 2 мм.

Маты без фольги оснащаются дополнительным слоем их полиэтилена, бумаги или поставляются в чистом виде. Отсутствие фольги не снижает характеристик прочности мата.

Предназначение матов

Основная задача при монтаже водяных тёплых полов — свести к минимуму потери тепла, именно эту функцию и выполняют маты. Если положить контур прямо на основание, то толку от него не будет, так как большая часть тепла уйдёт вниз.

Для этого, и предназначены теплоотражающие маты.  Они предохраняют помещение от проникновения холодного воздуха, при этом, не давая теплу уходить наружу. Помимо этого, исключается образование плесени и конденсата.

Рассмотрим основные функции, которые выполняет теплоизолирующая подложка в «пироге» тёплого водяного пола:

1. Звукоизоляция — если слой 2 см, поглощение шума до 23 Дб;
2. Гидроизоляция — при наличии специального плёночного слоя;
3. Теплоизоляция — направляет тёплые потоки вверх, что снижает затраты на отопление дома;
4. Равномерное распределение тепловых потоков в помещении. Этот момент важен для водяных полов, где тепло расходуется не равномерно, из-за наличия в контуре прямых и изогнутых труб;
5. Способствует выдерживанию эксплуатационных нагрузок за счёт высокой прочности.

Кроме того, наличие матов упрощает процесс укладки нагревательного контура тёплого пола за счет рельефного слоя или разметки на поверхности. А специальные фиксаторы и пазы по бокам позволяют ускорить и сделать легче процесс монтажа.

Расчет площади (adsbygoogle = window.adsbygoogle || []).push({});

Преимуществом нагревательных матов является удобство в их применении и расчете площади укладки. Их не нужно кропотливо фиксировать змейкой или по спирали – достаточно отрезать кусок определенных размеров и уложить на пол. Однако и здесь могут быть нюансы, которые следует учитывать. Во-первых, маты нагревательные нельзя укладывать в тех местах, где будет стоять тяжелое оборудование, мебель или электроника. Во-вторых, следует рассчитать места подключения температурных датчиков и терморегуляторов. Для того чтобы не ошибиться в расчетах, следует заранее составить схему установки, в которой будут обозначены все ответственные элементы системы. Подготовленная раскладка поможет не только сократить затраты на монтаж, но и оптимизировать систему с точки зрения экономного энергопотребления.

Советы по выбору

Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала. Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы

Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов

Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет

Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет

Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.

Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:

• коэффициент теплопроводности;
• уровень стойкости к механическим нагрузкам;
• стойкость к динамическим воздействиям;
• паропроницаемость;
• гигроскопичность;
• плотность материала.

Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.

Функции теплоизоляции

Цилиндрическая поверхность гибких трубок греющего контура излучает тепло равномерно по всем направлениям. При этом часть теплового излучения направлена вниз в сторону основания, на котором уложены горячие трубки. Тепловая энергия, бесцельно уходящая на нагрев бетонного основания, по расходу сопоставима с энергией, полезно отданной для обогрева помещения. Обустройство теплоизоляции в зоне греющего контура является важным этапом при создании эффективной обогревающей системы с водяными полами.

Теплоизолирующая подложка, которую используют при укладке гибкого контура с теплоносителем, выполняет три основные функции:

• теплоизоляцию горячей поверхности трубок греющего контура от холодной поверхности бетонного основания, не допуская перетекания тепловых потоков в его сторону (теплосберегающая функция);
• переадресацию потоков тепла, приходящих от греющего контура к основанию, в противоположном направлении – наверх, в сторону напольного покрытия (теплоотражающая функция);
• жесткую фиксацию гибких трубок в соответствии с выбранной схемой укладки («змейка», «улитка», комбинированные схемы), чтобы оптимизировать работу системы обогрева.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Маты из пенополистирола и их разновидности

Пенополистирол тоже должен обладать определёнными характеристиками, чтобы система отопления работала эффективно:

1. Во-первых, плотность материала должна быть в 40 кг на 1 м³. Только тогда система будет устойчива к большим нагрузкам.
2. Во-вторых, материал практически не проводит тепло, поэтому обеспечивает минимальные тепловые потери.
3. Из-за ячеистой структуры и других физических характеристик пенополистирол создаёт отличную звукоизоляцию.
4. От внешних воздействий пенопласт защищает ламинированное покрытие и центрирующие замки, находящиеся на торцах панелей. Из-за хорошего сцепляемого свойства матов возникновение зазоров практически невозможно.
5. Шаг установки и размеры матов могут быть различными.

Маты под тёплый пол водяной из пенополистирола имеют свои преимущества:

• Они выполнены по европейским стандартам качества. Во время производства используется самозатухающее сырьё.
• Сверху пенополистирола можно укладывать мокрую и полусухую стяжку.
• Не деформируются, так как материал довольно прочный.
• Имеют фиксаторы, которые дают возможность осуществлять быструю установку трубопровода.
• Установка трубопровода отопления делается по разметке, наносящейся на поверхность. Это содействует быстрому распределению теплоэнергии в помещении.
• Прекрасные физические характеристики.
• Как уже говорилось выше, им свойственна звукоизоляция и термоизоляция.
• Не несут вреда для человеческого организма.
• Они не подвержены гниению, не пропускают влагу и не разбухают.
• Пожаробезопасны и выдерживают минусовую температуру 180 °C и повышенную до 180 °C.

Маты, которые выпускаются индивидуально для укладки на них трубок системы тёплых полов, – удобное решение. На поверхности плиты имеют бугорки (бобышки). Между ними несложно пропустить трубные витки.

Плиты из пенополистирола могут быть следующими:

1. Экструдированные (ЭПС).
2. Беспрессовые (ПСБ).
3. Прессовые (ПС).

Они могут быть также гладкими, рельефными, фольгированными и не фольгированными.

Рассмотрим подробнее каждый вид.

Фольгированные маты для тёплого пола

Фольгированные маты. Могут быть выполнены и иметь в составе минеральную вату, полистирол, базальтовое волокно, вспененный полиэтилен и т.п. С одной стороны маты укрывают фольгой. Теплоизолирующая подложка имеет разную толщину (в зависимости от типа изделия). Если это плиты из вспененного полиэтилена, то толщина будет от двух до десяти миллиметров. Если же плиты содержат базальтовое волокно, то толщина может составлять от двадцати до ста миллиметров.

При установочных работах маты укладывают фольгой вверх (для лучшего отражения тепла).

Плиты фольгированные со вспененным полиэтиленом редко применяют для монтажа на первых этажах, где в доме есть ещё подвал. В данном случае нередко выбирают базальтовые волокна.

Фольгированные маты с базальтовым волокном

Плёночные маты. При производстве применяется очень прочный пенополистирол. Снаружи плита с одной стороны имеет фольгу, её покрывают плёнкой из полимеров.

На поверхность плёнки наносят координационную сетку, которая делает монтаж контура нагрева более лёгким. Это позволяет сэкономить время на монтаж и произвести его своими руками.

Хорошая плотность материала даёт возможность острым скобам для закрепления гибких труб прочно удерживаться.

Маты Энергофлекс Energofloor Tacker

Профильные маты. В Интернете можно даже встретить такое название, как маты для тёплого пола с бобышками.

Они специально предназначены для монтажа труб тёплых полов и являются на данный момент самыми удобными. Они тоже выполняются из пенополистирола, только уже по методу гидропеллентной штамповки. Это делает маты очень плотными и надёжными для удержания формы труб. Бобышками называют элементы, которые расположены на верхней плоскости.

Монтажный мат Rehau Varionova

Они могут быть в виде цилиндра, параллелепипеда или других фигур. Выпуклости находятся на таком расстоянии друг от друга, что труба фиксируется очень прочно и для этого не требуется дополнительных элементов крепежа. Контур в момент укладки и заливки стяжки не сместится.

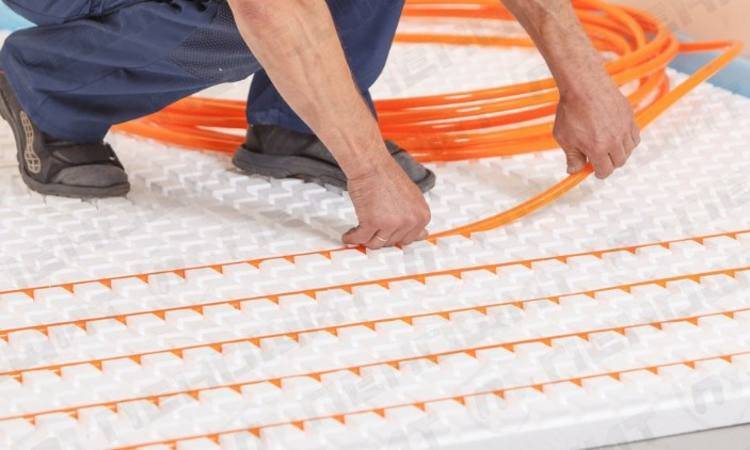

Мат с бобышками для тёплого пола – это конструкция из пенополистирола высокой прочности, поэтому он способен выдерживать динамические и статистические нагрузки. Такие плиты производятся без покрытия, но всё же лучшим решением будет покупка изделий, которые покрыты крепкой плёнкой из полимеров.

Ещё одно преимущество профильных матов в простоте укладки труб. Монтаж можно осуществлять вручную без посторонней помощи. Для этого нужно всего лишь аккуратно вставлять трубы в промежутки между выпуклостями.

Лучшие электрические теплые полы под ламинат

Популярное финишное напольное покрытие имеет «теплый» дизайн, но при тактильном контакте у владельцев недвижимости всегда возникает небольшой дискомфорт. Ламинат, используемый в системе теплого пола, должен иметь толщину не менее 8 мм. В качестве нагревательного элемента можно использовать инфракрасные ленты или тонкий нагревательный мат для сухой укладки на любом этапе ремонта. Греющий кабель и классические для теплого пола электрические маты применяют при подготовке стяжки.

Теплолюкс Express

Уникальное решение для тех, кто не решился уложить теплый пол под ламинат. В компании «Теплолюкс» придумали оборудование для дополнительной, переносной системы отопления. Нагревательный мат Express можно укладывать на ламинат. Система обогрева на основе тонкого нагревательного кабеля не причинит вреда финишному напольному покрытию. Сверху мат укрывается ковром, включается в сеть и используется в качестве дополнительного источника тепла в детской, кабинете, гостиной или на даче.

Размеры нагревательного мата 2х1,4 м, мощность 300 Вт. Тепловое оборудование можно использовать в небольшой комнате во время межсезонья, в арендном жилье. Нагревательный элемент имеет плотную, эластичную оболочку, изготовленную из практичного искусственного войлока.

Достоинства:

• Мат готов к эксплуатации;
• Для переноски предусмотрена удобная сумка;
• Универсальная вилка;
• Пылевлагозащищенность класса IPX7;
• Максимальная температура поверхности 30 градусов.

Недостатки:

Время выхода на рабочий режим 60 минут.

Devi Devicomfort 150T

Нагревательный мат на базе тонкого двужильного провода. Общая толщина 4 мм позволяет не заботиться о том, что монтаж теплого пола окажет сильное влияние на высоту потолков. Самоклеящаяся поверхность упрощает монтаж: мат хорошо фиксируется на чистый, загрунтованный пол, сверху укладывается напольное покрытие. В комплекте рулон, площадью 4 кв.м. (длина 8 м). Удельная мощность в 150 Вт/кв.м. позволяет использовать для основного и дополнительного отопления.

Максимальная температура нагрева 70 градусов. Алюминиевый экран увеличивает теплоотдачу, повышая КПД системы. Наружная изоляция из ПВХ гарантирует надежную защиту от механических повреждений.

Достоинства:

• Изоляция кабеля из фторопласта защищает от локального перегрева;
• Гарантия производителя 20 лет;
• Внутренняя изоляция из тефлона;
• Соединительный кабель 2,3 метра в комплекте;
• Хороший радиус изгиба.

Недостатки:

Высокая цена.

XiCa RexVa XM-305

Южнокорейская компания предлагает сверхтонкий инфракрасный теплый пол под ламинат шириной 50,5 см. Толщина пленочной основы 0,338 мм, при этом удельная мощность достигает значений 220 Вт/кв.м. Поставляется листами, длиной в 2 метра. Технические характеристики позволяют использовать нагревательные элементы в качестве основного отопления для обогрева загородного дома, офиса или дачи.

Пленка излучает волны в инфракрасном диапазоне, длиной от 5 до 20 мкм, которые нагревают не только ламинат, но и мебель. Это увеличивает темпы прогрева помещения. Поверхность нагревательного элемента в процессе работы нагревается до 50 градусов, а при пиковых значениях способна выдержать температуру до 130 градусов. Пленка самозатухающаяся и не поддерживает горение. Укладывается на теплоизоляцию из вспененного полиэтилена, который приобретается отдельно.

Достоинства:

• Низкая цена;
• Минимальное электромагнитное излучение;
• Сухой монтаж;
• Высокий КПД – 90,5%;
• Экономичность.

Недостатки:

Дополнительно нужно покупать терморегулятор и монтажный комплект.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Способы и правила укладки труб

Не вдаваясь в подробности скажем, что наиболее выгодный и правильный во всех отношениях вариант — использование при монтаже водяного теплого пола металлопластиковых или полипропиленовых труб.

Важный момент — выбор способа укладки труб. Фактически их всего два:

1. «Змейка». При этом методе укладки нагретая жидкость поступает в систему у внешней стены, и постепенно охлаждается при движении по контуру. Из-за этого возникает дисбаланс — в начале контура температура поверхности пола будут выше, а в конце, соответственно, значительно ниже. Вариантом решения этой проблемы является увеличение мощности нагнетающего насоса или укладка труб в виде двойной «змейки»;
2. «Улитка». Благодаря тому, что при этом способе укладки труб теплого водяного пола происходит чередование холодных и горячих потоков, температура будет практически одинаковой по всей площади помещения.

В разных случаях предпочтение отдается разным способам укладки. В небольшом помещении выгоднее использовать «улитку», так как она проще монтируется (все изгибы трубы составляют угол в 90 градусов) и для обеспечения циркуляции жидкости требуется насос меньшей мощности (стоит он соответственно дешевле).

В помещениях больших размеров, где укладывается несколько контуров теплого пола, укладка змейкой позволяет сделать их одинаковой длины. Это, в свою очередь, обеспечивает более простую балансировку системы.

При планировке раскладки труб следует опираться на следующие правила:

• Вдоль наружных стен помещения трубы должны быть уложены плотнее, чем на остальной площади, чтобы компенсировать потери тепла, а отступ от стены должен составлять не менее 15 см;
• Расстояние между трубами не должно быть менее 10 см, так как это не эффективно с точки зрения расхода материалов, а также чревато появлением эффекта теплового моста, когда температура жидкости во всей системе станет одинаковой, чего быть не должно;
• Шаг укладки труб греющего контура водяного теплого пола не должен превышать 25 см;
• Крайне не рекомендуется делать тепловые контуры длиной более 100 м, так как это чревато большими гидравлическими потерями. Оптимальная длина контура составляет 50-60 м.

На просторах интернета можно встретить немало способов крепления труб перед заливкой бетонной стяжки, однако мы рассмотрим только самые распространенные из них.

1. Если в качестве утеплителя используются профильные теплоизоляционные плиты, то труба просто укладывается на нужном расстоянии между выступами посредством нажима ногой;

   Монтаж труб на плиты утеплителя

2. Если в качестве утеплителя был выбран материал с гладкой поверхностью, например, плиты экструзированного полистирола, на него могут быть наклеены специальные монтажные пластмассовые планки;

   Укладка труб на монтажную планку

3. Третий способ — крепление к арматурной сетке с ячейками 5×5 или 10×10 см. Она укладывается поверх утеплителя, на нее ложатся трубы, которые фиксируются на сетке с помощью обычной проволоки или пластиковых хомутов.

   Крепление труб к арматурной сетке на хомуты

Уложенную на утеплитель сетку ни в коем случае нельзя считать армирующем слоем стяжки, так как, находясь в самом низу, она не перенимает никаких нагрузок.

Монтаж труб теплого пола начинают от подающего коллектора. Очень рекомендуется делать контур из цельной трубы, так как сочленения увеличивают возможность появления протечек.

Количество контуров определяется главным образом геометрией помещения — если оно сложное (имеет форму буквы Г, П, либо какую-то другую) или вытянутое (одна из стен длиннее 8 м или отношение ширины к длине меньше чем 1:4), то понадобится укладка деформационного шва.

Делают его из той же демпферной ленты, которая укладывается на теплоизоляцию, и делит помещение на сектора. В каждый сектор должен быть уложен свой контур теплого пола, а в местах пересечения ими ленты, трубы должны быть уложены в металлические или пластиковые гильзы.

Исходя из вышесказанного, еще на этапе планирования необходимо просчитать количество контуров, чтобы приобрести коллектор с нужным количеством входов-выходов.

Заключение

При всем уважении к самостоятельно принятому решению, выбирая  для монтажа теплых водяных полов минеральную вату или пенопласт, лучше всего отдать предпочтение готовым изделиям. Профильные, плоские и вдобавок ко всему, ламинированные маты значительно ускорят весь процесс работы, обеспечат надежность всей конструкции слоеного пирога на весь срок эксплуатации теплых полов в вашем доме.

Используя теплоизоляцию для монтажа, вы добьётесь практически полного отсутствия тепловых потерь при работе отопительного контура. Не жалея средств, вложив один раз деньги в современные, качественные материалы, вы обеспечите себя на долгие годы надежной отопительной системой. Вам не стоит бояться ситуации, когда вы можете залить соседей этажом ниже. Все тепло, излучаемое отопительным контуром, будет идти по направлению вверх, равномерно нагревая всю поверхность пола.

Ламинированные плиты одинаково подходят для мокрой и сухой стяжки. Выбор толщины матов определяется толщиной будущей стяжки и типа напольного покрытия.

В ряде случаев, при достаточном утеплении чернового пола для квартир можно использовать изделия с бобышками. Когда для вас актуально сохранить высоту потолков в ванной комнате или на кухне, такие изделия будут очень удобны и полезны.

Общие рекомендации по выбору и укладке матов для теплого пола

Хотя стоимость матов – достаточно умеренная, все же не стоит выбрасывать день на ветер, приобретая низкокачественную продукцию. При выборе матов следует соблюдать несколько простых правил:

Если есть возможность выбора, безо всякого сомнения, следует отдать предпочтение матам с фольгированным или ламинирующим верхним слоем

Как уже говорилось, это сразу решит вопрос гидроизоляции перед заливкой стяжки, а кроме того, повысит эффективность системы подогрева пола

Обращайте внимание на соответствие параметров мата планируемому диаметру труб контура и шагу его укладки – здесь не исключаются несовпадения. Толщина утеплительной части мата выбирается в зависимости от степени утепленности полов

При этом обязательно принимается в расчет толщина будущей стяжки и финишного покрытия пола – чтобы не превысит допустимый предел понятия высоты поверхности

Если пол не нуждается в особом утеплении, то можно приобрести профильные маты с бобышками, минимальной толщины, практически без термоизоляционного слоя – только для облегчения процесса укладки контуров.

Выпускаются профильные маты и вовсе без утеплительного слоя — просто для упрощения процесса укладки контуров

Мастерских по выпуску изделий из пенополистирола – немало в любом регионе. Если в планах приобрести действительно качественную продукцию известного производителя, то имеет смысл потребовать от продавца соответствующие документы, подтверждающие оригинальность изделий. Так будет намного меньше шансов прибрести пенопластовые «самоделки» непонятного качества, изготовленные в какой-нибудь полукустарной мастерской.

При настиле матов необходимо соблюдать определенные требования:

Какой бы мат ни применялся, под него обязательно устраивается гидроизоляция. Это может быть пленочное покрытие поверхности основания пола, изоляция обмазочного или проникающего типа

Важно исключить капиллярное проникновение влаги снизу, а также создать барьер, который не допустит протечки вниз, если вдруг нарушится целостность трубы контура. По всему периметру комнаты обязательно проклеивается демпферная лента. Демпферная лента по периметру помещения и на деформационных разрывах

Демпферная лента по периметру помещения и на деформационных разрывах

Маты укладываются на гидроизолированную поверхность и скрепляются между собой замковыми соединениями (если они предусмотрены конструкцией мата).

Один из вариантов замкового соединения матов

• Иногда тонкие и лёгкие маты могут потребовать фиксации их к полу. Это можно провести с использованием клея. Но категорически запрещено использовать для этого металлический крепеж – пострадает и гидроизоляция пола, и прочностные характеристики мата.
• Если применяются плоские маты (плиты), не имеющие замковый соединений, то их также целесообразно приклеит к поверхности пола. Кроме того, стыки между ними необходимо проклеить сверху водостойким скотчем. Если маты имеют фольгированную поверхность, то и скотч лучше применить также с фольгированным покрытием.

Переходить к укладке труб контура теплого пола можно только после полного закрытия всей поверхности помещения матами.

В завершение публикации – познавательный видеоматериал по укладке контуров теплого пола на профильные маты производства еще одной известной европейской компании – HENCO.

Заключение

Если вы хотите сделать все грамотно и на высшем уровне, пригласите для монтажа отопительного контура специалистов. Самостоятельно можно выполнять работы по укладке теплых полов на небольшие площади. Правильный расчет расход водяных магистралей обеспечит вам существенную экономию средств.

Не стоит пренебрегать значением проектных работ для оборудования системы отопления. Подготовленный проект обеспечит нормальный монтаж, без эксцессов и сбоев. Результатом грамотной работы станет полноценная отопительная система в вашем доме, рассчитанная на длительную эксплуатацию.
