Монолитный ленточный фундамент для дома

Монолитная опорная плита

Послойная схема монолитной плиты

Все чаще при строительстве небольшого дома выбирают монолитный плитный фундамент. Он хорошо показал себя на сложных почвах, склонных к просадкам, пучинистости, или на участках с высоким уровнем грунтовых вод. Монолитные плиты, в случае каких-либо сезонных подвижек грунта, распределяют нагрузку по всей поверхности и движутся вместе с грунтом, защищая при этом дом от деформации. Такое основание называют еще плавающим, так как оно словно плывет вместе с домом на нестойкой почве.

Увеличенная опора монолитной плиты устойчива к любым нагрузкам, вызванным замерзанием или таянием почвы. В зависимости от своей толщины, она подойдет как для легкого деревянного здания, так и для массивного монолитного дома.

Под обычный небольшой дом достаточно установить бетонную плиту толщиной в 40 см. Примерно 10-15 из них необходимо углубить в грунт.

• строительство монолитного плитного основания начинается с создания котлована, который также делается немного больше планируемого для удобства строительства;
• на дно котлована засыпается песчано-гравийная подушка и тщательно утрамбовывается;
• поверх подушки укладывают гидроизоляционный слой, который покрывается слоем тощего бетона;
• послы высыхания бетона укладывается и связывается арматурный каркас, как минимум из двух прочно увязанных друг с другом слоев;
• последним шагом заливается бетон. Лучше, если весь бетон будет залит одним приемом, без продолжительных остановок.

Для монолита лучше использовать арматуру сечением 12-14 мм.

Из-за высокой нагрузки на изгиб и даже скручивания монолитная плита должна опираться на высококачественный и прочный армированный каркас, создание которого должно отвечать повышенным требованиям. Арматурные прутья должны быть в обязательном порядке ребристыми и от 12 до 16 мм толщиной. На поверхности прутьев недопустимы грязь и ржавчина.

Арматурная сеть должна быть с промежутком в 20-40 см. На кубический м фундамента должно приходиться не менее 14-15 метров арматуры. Такой тип фундамента требует самого высокого расхода арматурных прутьев на единицу объема, по сравнению с другими разновидностями. Да и общая масса бетона уходит на такое основание в большем количестве. Так что не удивительно, что по стоимости такой фундамент стоит на одном из первых мест среди своих конкурентов.

Как и ленточный фундамент, плитный может быть двух разновидностей: мелко- и глубокозаглубленный. Вторая разновидность требует высоких затрат на земляные работы и материалы, но при этом она обеспечит самую высокую надежность для строения. Из-за высокой себестоимости глубокозаглубленных монолитных плит такой фундамент – редкость среди частного домостроения.

Мелкозаглубленную монолитную плиту укладывают в траншею небольшой глубины, лишь снимая верхний слой почвы и укладывая песчано-гравийную подушку. В качестве борьбы с пучением грунта под действием морозов плиту специально утепляют по ее периметру.

Гладкая поверхность плиты послужит полом для будущего цокольного этажа или подвального помещения. Такой проект делает себестоимость дома немного ниже.

https://www.youtube.com/watch?v=O7SGPAn96Nc

Типы свайно-ленточного фундамента

Свайно-ленточный фундамент подразделяется на определенные виды, отличающиеся типом устанавливаемых свай, которые могут быть винтовыми или буронабивными.

Винтовые сваи выглядят как очень большие шурупы, которые ввинчиваются в землю. Выполняются винтовые сваи из стальной трубы с лопастями винтовой резьбы.

Размеры свай могут быть следующими: диаметр – 50-130 мм, длина – 1600-3500 мм.

Важным моментом в установке винтовых свай является обязательная покраска элементов, что обеспечит длительный срок службы свай.

Как достоинство винтовых свай можно отметить то, что их замена при необходимости производится проще других видов свай.

Но все же замена – очень сложный процесс, и не всегда все работы можно сделать своими руками. Для устройства буронабивных свай нужно пробурить ямы.

Технология установки таких свай зависит от типа почвы. Если грунт твердый и не осыпается, то бетон можно залить прямо в пробуренную яму.

Для обсадки потребуется труба: картонная, стальная или асбестоцементная, которая дополнительно послужит гидроизоляцией. Трубу необходимо вставить в пробуренную яму и залить цементным раствором.

Буронабивные сваи лучше подходят для возведения фундамента своими руками.

Свайно-ленточное основание может быть мелкозаглубленным или незаглубленным вовсе.

Мелкозаглубленный фундамент используется для построек из древесных материалов, зданий с двумя и более этажами.

Незаглубленный фундамент — для строительства бани и других малогабаритных сооружений.

2 этап – подготовка материала и инструмента

Для заливки монолитного ленточного фундамента необходимо подготовить:

• цемент. Как правило, в работе используется популярная марка портландцемент М 400. Марка бетона определяется на основании удельного веса цемента в структуре раствора. Точные данные можно почерпнуть из стандарта ГОСТ 36 6633. В частном строительстве используется преимущественно бетон марки М 250 (для возведения легких построек) или М 350 (для строительства тяжелых домов);
• песок и щебень. Нужны для формирования подушки под подошву фундамента. Толщина подсыпки 100-300 мм;
• армирующий материал (арматура металлическая или композитная). Известны случаи, когда фундамент под дом заливался без использования арматуры. Это допустимо на твердых грунтах. В других случаях, следует учитывать, что ленточный монолитный фундамент испытывает влияние продольных и поперечных нагрузок. Снизить силу их действия может арматура, которая принимает на себя часть нагрузки и защищает бетон от разрушения.

Использование арматуры предполагает выполнение предварительного расчета. В частности, сечение арматуры для продольных и поперечных рядов, качество поверхности металла (гладкий или ребристый), площадь сечения фундамента (для определения числа рядов).

Рекомендации по расчету приведены в таблице:

• обрезки полимерной трубы для водопровода. Труба нужна для формирования отверстий под будущие подземные коммуникации. Длина заготовки равна ширине фундамента;
• материал для опалубки (строганная доска толщиной 20 мм, фанера, ОСБ плита и т.п.);
• проволока для вязания. При формировании армировочного пояса не используется жесткое крепление, сварка. Вязка проволокой позволят металлу играть и снижает внутреннее напряжение, поскольку металл работает на растяжение, а бетон на сжатие. Чтобы избежать разрушения используют проволоку. Можно заменить ее пластиковыми хомутами, но это, во-первых, дороже, во-вторых, менее надежно, т.к. часть точек крепления разрушается при подаче бетона;
• крепеж для монтажа опалубки;
• вода.

Точное количество требуемого материала можно рассчитать с помощью онлайн калькуляторов. Некоторые из них позволяют сделать расчет ориентировочной стоимости ленточного монолитного фундамента.

В процессе работы понадобится: лопата, ведра, рулетка, уровень (строительный и водяной), бечевка для разметки, колышки, ножовка по дереву, металлу, болгарка, трамбовка (или вибротрамбовочная машина), бетономешалка.

Конструкция фундамента ленточного

Устройство бутобетонного фундамента.

Отталкиваясь от величин нагрузок, различаются мелкозаглубленные и заглубленные ленточные фундаменты. Мелкозаглубленные и заглубленные представлены в виде горизонтальной жесткой железобетонной рамы, идущей по всей площади сооружения, обеспечивая устойчивость постройки на слабопучинистом и пучинистом грунте. Этот вариант позволяет добиться рационального соотношения прочности и экономичности. Финансовые затраты на указанную конструкцию составят от 15 до 18% от стоимости всей постройки.

Мелкозаглубленная конструкция ленточного основания хорошо подходит для домов с небольшим весом (деревянные, пенобетонные, каркасные, небольшие кирпичные). Устраивают мелкозаглубленные фундаменты на слабопучинистом грунте с глубиной заложения 500-700 мм.

Заглубленная конструкция фундамента ленточного устраивается в строениях с тяжелыми стенами или перекрытиями на пучинистом грунте. Такой тип устраивается, если в проекте предусматривается подвальное помещение. Глубина заложения должна быть на 200-300 мм ниже глубины промерзания. Заглубленные ленточные фундаменты требуют больших расходов материала. Для стен, находящихся внутри строения, устраивается менее глубокие на 400-600 мм.

Заглубленные ленточные фундаменты в сравнении с мелкозаглубленными являются более прочными и устойчивыми благодаря их нижней части, находящейся ниже глубины промерзания грунтовых вод. Но в таком случае резко увеличивается расход материала и затраты труда.

Этот фундамент рекомендуется закладывать в теплый сезон.

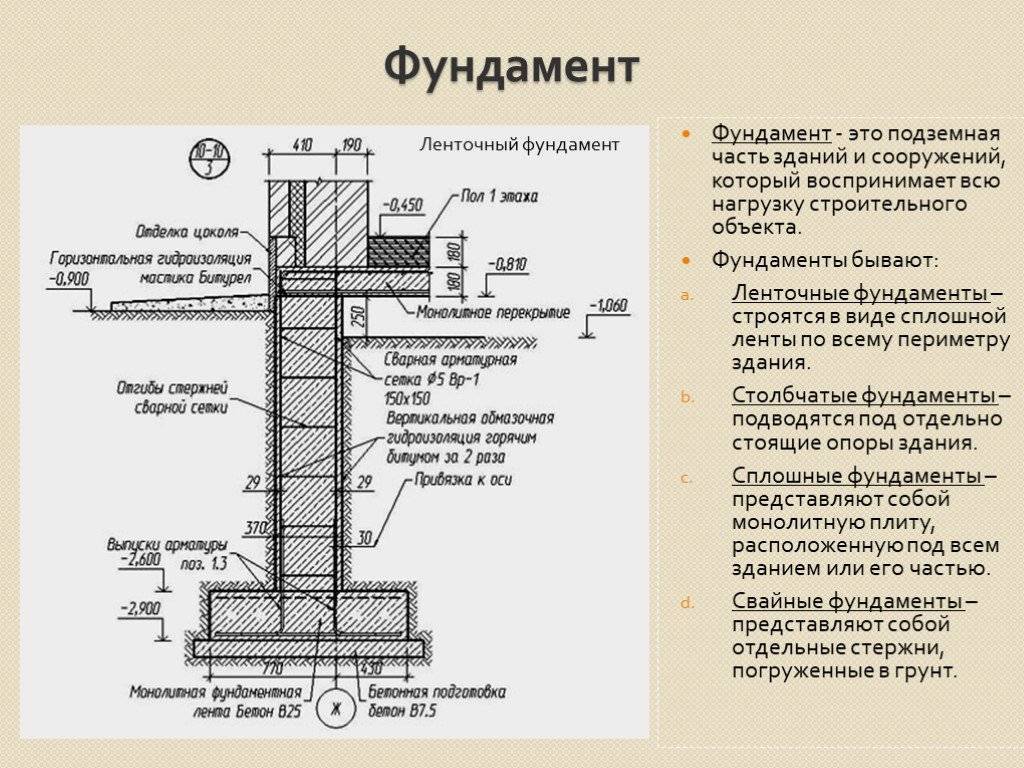

Схема железобетонного ленточного фундамента.

На сухом или песчаном грунте ленточные фундаменты закладываются и выше уровня промерзания, но не меньше чем 500-600 мм от уровня земли.

На сильно пучинистом и промерзающем грунте закладывается редко.

Сборный часто применяется не только в промышленном и гражданском строительстве, но и при постройке коттеджа и индивидуального жилого дома.

Положительной стороной устройства этого фундамента является резкое сокращение сроков строительных работ, появляется возможность увеличить нагрузку на конструкцию после ее недолгой выдержки на финальной стадии монтажа. Не стоит забывать, что возведение такого типа основания будет дороже монолитного и потребуется помощь грузоподъемной техники.

Отрицательной стороной является прочностной показатель, так как у сборного он на 20-30% хуже по сравнению с монолитным. Сборные виды невозможно усиливать дополнительной арматурой, потому что блоки выпускаются согласно типовому проекту. Усиление таких фундаментов может достигаться с помощью сетки, укладываемой между рядами блоков, но даже этот способ не дает желаемого результата, как это делается при пространственном армировании монолитных фундаментов.

Схема кирпичного фундамента на ленточной бетонной основе.

Снизить затраты материалов на данный тип для малоэтажных домов возможно при укладке фундаментного стенового блока и подушки не сплошными рядами, а с небольшим отступом, делая конструкцию прерывистой. Такой фундамент дает возможность экономить до 25% блоков, что отражается на стоимости всего строительства.

Не стоит забывать, что если участок представлен торфяными, илистыми или грунтами со слабыми несущими способностями, прерывистое заложение неприемлемо.

Важно знать, что ленточные фундаменты из сборного бетонного блока уступают монолитным в прочности и по другим функциональным характеристикам

Достоинства и недостатки

К достоинствам монолитной ленты принято относить:

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки:

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Устройство

Железобетонные ленточные фундаменты могут быть двух видов.

Мелкозаглубленные варианты можно применять на спокойных, непучинистых грунтах с хорошей несущей способностью под небольшие здания (каркасные постройки, дома из дерева). Ленту в этом случае достаточно заглубить на 10–15 см в твердый слой почвы, который находится под плодородным мягким слоем. Следует учесть, что общая высота фундамента согласно нормативам должна быть не менее 60 см. Монолитные ленточные фундаменты глубокого заложения устраивают под тяжелыми домами. Как правило, их опускают ниже уровня промерзания грунта согласно климатическим нормам на 10–15 см

Важно, чтобы подошва упиралась в твердый слой грунта, обладающий высокой несущей способностью. В связи с этим может появиться необходимость дополнительного заглубления фундамента до необходимой опоры. Технология производства ленточных фундаментов различается

Такие фундаменты бывают следующими:

Технология производства ленточных фундаментов различается. Такие фундаменты бывают следующими:

• сборные – состоят из железобетонных блоков и подушек заводского изготовления. Сборные фундаменты возводятся очень быстро, для проведения монтажных работ потребуется строительная техника;
• монолитные – такие конструкции делают сразу на месте строительства. В опалубку укладывают арматуру и заливают бетонную смесь. Монолитный армированный фундамент не требует привлечение строительной техники, ведь его можно сделать самостоятельно даже без специализированных навыков.

Основным материалом бетонной конструкции является портландцемент. Его марку подбирают согласно проекту. Для строительства индивидуальных жилых малоэтажных домов обычно берут портландцемент марки М400. А также в состав бетонной заливки входят наполнители (щебень и песок) и вода. Конструкция может быть бутобетонной, в этом случае в качестве наполнителя используют бутовые камни.

Наилучшими прочностными характеристиками для фундамента обладает железобетон. Это бетонная заливка, армированная стальным каркасом. Сетка армирования состоит из продольных и поперечных прутьев, связанных между собой вязальной проволокой. Опалубка является обязательным элементом монолита. Ее собирают из деревянных досок, листов фанеры и ДСП. Наиболее распространено применение досок толщиной 25–40 мм из хвойных пород древесины. Из них монтируют щиты, которые закрепляют в котловане.

По виду материала и наполнения бетонной смеси монолитные фундаменты разделяют на такие типы, как:

• бетонные;
• железобетонные;
• бутобетонные.

Важным вопросом в проектировании и монтаже фундаментов является конструктивное решение полов. При устройстве монолитного ленточного фундамента грунт под полом остается насыщенным влагой, от воздействия которой полу необходима защита. При низком цоколе делаются полы по грунту. Котлован во избежание просадки засыпается на утрамбованный грунт обратно щебнем и песком. Поверх них устраивается слой гидроизоляции. Плиту пола делают не связанной с лентой фундамента, узлы стыков обеспечивают гидроизоляцией. Кроме этого, для отвода лишней влаги устраивают дренажную систему вокруг здания, включающую в себя ливневую канализацию для отвода дождевых водных масс от фундамента. Эти мероприятия являются довольно дорогостоящими.

Ярким примером устройства монолитного ленточного фундамента является вариант с отмосткой. Плита пола в виде перекрытий используется обычно при создании подпольного пространства. В этом случае в цоколе дома делаются вентиляционные отверстия, открытые при эксплуатации круглогодично.

Разновидности ленточных сборных фундаментов

Фундаментные блоки ФБС

Опорные конструкции ленточного типа могут выполняться из таких строительных материалов, как:

1. Полнотелый шлакоблок, который многим строителям известен под названием «бетонит».
2. Железобетонные блоки под названием «ФБС».
3. Природный или бутовый камень.

Для мелкозаглубленного фундамента на сухих и прочных грунтах вспомогательных зданий и  хозпостроек допускается применение полнотелого кирпича высоких марок. Исключением является применение белого силикатного кирпича, который в земляной траншее подвержен разрушению.

Конфигурация ленты фундамента может быть сплошной или прерывистой и имеет прямоугольный или квадратный вид.

3 этап – разметка под фундамент

Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.

Как правильно разметить фундамент?

аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента; на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения; определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка; очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.; удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы; определить место нахождение углов. Углы обозначаются колышками или кусками арматуры

Важно установить их правильно, для чего используется отвес; проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов. Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п

Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.

Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.

Достоинства и недостатки монолитной плиты для фундамента

Главное преимущество такого основания заключается в его несущей способности. Монолитная конструкция при небольшой толщине выдерживает многоэтажное строение, при этом усадка здания впервые годы эксплуатации будет минимальной.

Достоинства плитного фундамента при строительстве домов:

• минимизация земляных работ при обустройстве;
• долговечность конструкции, срок эксплуатации монолита составляет не менее 150 лет;
• не требует применения дорогостоящей спецтехники при устройстве;
• отсутствие частичных неравномерных деформаций, что приводит к крену и растрескиванию стен;
• не требует обустройства перекрытия первого этажа и чернового пола;
• исключает потерю тепла за счет монолитного основания и дополнительного утепления.

Такой вид фундамента считается более надежным, но и расходы на заливку бетона возрастают, поэтому его целесообразно использовать на участках строительства, где установка других конструкций недоступна. К недостаткам также можно отнести сроки производства работ, если заливка плиты делается поэтапно, то время сушки увеличивается. Обычно для полной готовности фундамента к возведению стен необходимо 30 дней, в зависимости от температуры и влажности воздуха.

Этапы строительства

Технология монолитного ленточного фундамента включается в себя обязательные этапы, которые применяются для всех разновидностей конструкций. Все работы нужно начинать после разработки проекта или схемы, по которой ведутся работы. В документации нужно указать размеры ленты, глубину заложения, состав армирования. Чтобы не ошибиться, расчет лучше доверить профессиональному строителю. При разработке учитывают размеры дома, нагрузку, характеристики грунта, регион строительства. Все работы проводят в следующем порядке:

На подготовительном этапе очищают участок от мусора. Далее на территорию выносят габариты ленты. Под всей площадью дома удаляют плодородный слой почвы, который затем допустимо применять для других целей.
С помощью колышков и шнура размечают углы ленточного фундамента и направление стенок. В первую очередь вбивают колышки из отрезков арматуры или деревянных брусков в углы ленточного фундамента и натягивают между ними шнур для разметки будущих траншей

Важно следить за соответствием расстояний и углов.
По шнуру выкапывают траншею. Перед работой определяют ее глубину, в зависимости от типа фундамента

Ширина траншеи выбирается с запасом таким образом, чтобы в ней удобно было крепить опалубку и вести другие работы. Обычно достаточно свободного пространства в 20 см с каждой стороны. Копание ведут вручную или механизированным способом.
Дно траншеи засыпают слоем песка. Его толщина зависит от типа фундамента и характеристик грунта. Для мелкозаглубленных фундаментов в пучинистых грунтах подсыпка обязательна. Чем более пучинистый грунт, тем толще слой песка. В таком случае минимальная песчаная подушка составляет 20 см, в пучинистых глинистых грунтах – 50 см и больше. Подсыпку трамбуют и выстилают гидроизоляционным материалом.
Подготавливают опалубку. Для этого сколачивают щиты из досок необходимого размера. Ширина щита выбирается таким образом, чтобы край доски выступал на 5 –10 см выше уровня бетона.
При установке опалубки следят за уровнем щита. Стенка должна быть полностью вертикальна. Щиты крепят между собой гвоздями или саморезами и закрепляют в траншее с помощью распорок и колышков. Закрепление нужно проводить качественно, чтобы при бетонировании щиты не повело, и опалубка не разрушилась.
Стенки опалубки покрывают материалом, который уменьшает адгезию. Для этого применяют пленку или мастичные материалы. Это делается для удобства дальнейшей разборки опалубки.
Дальнейший этап – армирование. Арматурный каркас или сетку связывают из продольных арматурных стрежней A-III и поперечных стальных прутьев. В опалубке каркас размещается таким образом, чтобы обеспечить защитный слой арматуры в 30 мм с каждой стороны. Для этого применяют специальные подкладки или обрезки стержней.
Далее приступают к бетонированию. Не зависимо от того, используют ли привозной бетон или производят его на участке, необходимо следить за его качеством. При самостоятельном изготовлении в первую очередь следят за чистотой песка и наполнителей, сухостью портландцемента, температурой производства работ.
Опалубку заполняют равномерно. Для удаления из бетона пузырьков воздуха используют специальные инструменты.

Дальнейшие работы проводят после застывания бетона. Этот срок зависит от температуры окружающей среды и качества работ. В среднем, через неделю после заполнения опалубки можно приступать к устройству стен. Гидроизоляция монолитного ленточного фундамента необходима во влажных грунтах или при высоком уровне грунтовых вод. Для этого боковые поверхности ленты перед засыпкой покрывают битумными мастиками.

Выводы и советы домостроителям

В общем, выводы из статьи очевидны даже для невнимательного читателя. Нет никакого универсального ответа, какой из фундаментов выбрать для будущего дома, так как все зависит от конкретных особенностей будущего сооружения, климата и свойств грунта на участке.

• мелкгозаглубленный ленточный фундамент подойдет тем, у кого на участке почва стабильна, грунтовые воды проходят достаточно близко к поверхности, а дом не отличается излишней массивностью;
• глубокозаглубленный ленточный фундамент предназначен для тех же самых природных условий, но при этом дом намного больше, имеет более двух этажей, подвал или массивные кирпичные, каменные или бетонные стены;
• и, наконец, плитный монолит необходим, если участок вам достался со сложными почвами и высоким уровнем грунтовых вод.

Надеемся, что статья помогла вам определиться с правильным выбором.
