Несущая способность грунта под фундаментом: понятие, исследование, определение, расчет

Несколько слов о насыпном грунте

Свойства естественного грунта и насыпного различаются. Во-первых, естественное основание спрессовалось за многие годы, достигнув максимальной на данное время несущей способности. В свою очередь насыпной грунт самоуплотняется на протяжении сопоставимо малого промежутка времени, он неоднородный, поэтому предсказать его поведение при строительстве фундамента очень сложно. В таблице ниже мы привели ориентировочные значения несущей способности и времени на самоуплотнение некоторых видов насыпных грунтов.

Виды насыпных грунтов	Ориентировочное время, необходимое для самоуплотнения грунта, лет	Примерная несущая способность при дополнительном уплотнении, кг/см2
Глинистые	2÷5	1,5÷2,5
Песчаные	0,5÷1	2÷3
Крупнообмолочные	0,2÷1	2,5÷3,5

Насыпной грунт используют в двух случаях:

1. когда необходимо изменить рельеф участка. Если вы купили загородный участок, который был частично засыпан насыпным грунтом, придется дополнительно проводить геологические исследования почвы. Ведь в данном случае непонятно, уплотнялось ли искусственно основание, либо самоуплотнялось с течением времени. Большую опасность представляет неоднородный состав грунта, поэтому он подлежит самому тщательному анализу;
2. когда грунт на площадке под застройку не соответствует требованиям по несущей способности. Например, планируется строить фундамент на торфе, который сложно назвать идеальным основанием для дома. Если слой торфа невелик, то его можно заменить другим материалом, например, песком или гравием

Мероприятия по улучшению характеристик насыпного грунта

Вы должны понимать, что характеристики любого грунта можно изменить искусственно. Как правило, все сводится к повышению его несущей способности и нивелированию пучинистых явлений:

• дать время грунту для самоуплотнения. Вариант не самый быстрый, зато экономичный;
• уплотнить насыпной грунт спецтехникой;
• достаточно дорогие способы подразумевают упрочнение основания путем его цементации, силикатизации и других технологий обработки;
• дренировать, утеплить основание для уменьшения глубины промерзания и понижения уровня грунтовых вод;
• при необходимости устраивают песчаные, гравийные и прочие подушки – осуществляют замену грунта в ситуациях, когда необходимо строить фундамент на просадочных грунтах;
• крайний вариант – использование свайного фундамента, подошва которого залегает ниже пласта насыпного грунта

Выбор фундамента при строительстве на насыпном грунте

Учитывая тот факт, что насыпные грунты относятся к группе сложных, при отсутствии опыта в расчете оснований лучше поручить строительство фундамента специалистам: они оценят грунт, смогут подобрать оптимальный вариант фундамента. По крайней мере, серьезные компании дадут гарантию на выполненные работы. Если же решили все делать своими руками, то варианты фундаментов могут быть следующие:

• плитный фундамент, который позволяет использовать все пятно застройки, создать максимальную площадь подошвы и обезопасить дом от неравномерных деформаций. Плита – удовольствие дорогое, требует тщательного армирования фундамента, что закономерно повышает стоимость монолита;
• устройство ленточного фундамента требует серьезного анализа грунта. Не поленитесь выкопать пару шурфов и оценить состояние пластов насыпной почвы. После проведения расчетов, можно задумываться над возведением либо мелкозаглубленной, либо заглубленной ниже ГПГ жесткой железобетонной ленты. Стоит отметить, что возведение ленты более трудоемкое, нежели заливка плиты;
• не стоит пренебрегать использованием столбчатого (свайного) фундамента. Чаще всего такой вариант используют на насыпном грунте, который уже успел уплотниться и на определенной глубине приобрел достаточную несущую способность. Можно строить такие опоры и при условии, что известна толщина слоя насыпного материала, заглубляя сваи в толщу «родного» грунта

Получается, что практически любой тип фундамента можно строить на насыпном грунте. Единственно, нужно предусмотреть величину усадки и выбрать вариант, при котором местные деформации не приведут к нарушению целостности фундамента. Конечно, при условии, что насыпной материал был планово засыпан и уплотнен в вашем присутствии, все работы по устройству фундамента упрощаются и можно спрогнозировать будущие изменения, происходящие в толще почвы.

Необходимое количество арматуры для фундамента

Пример расчета будет неполным без вычислений количества арматуры, используемой в армопоясе ленты. Обычно в лентах используют два пояса из двух продольных стержней, периодически (через 0,5 м) соединенных горизонтальными, вертикальными перемычками. Все элементы, расположенные в силовой объемной конструкции горизонтально, используют арматуру периодического сечения (рифленка), вертикальные стойки делают из гладкой арматуры.

Расчет может производиться в специальной онлайн программе, при самостоятельных вычислениях придется учесть:

• нахлест горизонтальных стержней 10 см (+0,2 м в каждом стыке);
• специфику расположения прутков в углах (загибы заходят на сопряженную стену на 0,5 м, считая от угла внутренней опалубки);
• вертикальные стойки заходят за нижний/верхний горизонтальные пояса на 5 см.

Рекомендуемый специалистами запас составляет 5-10% в зависимости от конфигурации стен. При покупке следует учесть, что арматура продается на вес, а не метражом. В каждой торговой точке имеется таблица перевода метража в массу. Прутки связываются проволокой, на каждый стык уходит 25 см материала. При вязке пистолетом расход меньше, однако придется приобрести сам инструмент, чаще всего, для разовых работ.

Определение типа грунтов

Для выполнения расчетов и построения геологического разреза необходимо определить типы грунтов. Сначала проводятся полевые геологические работы, в ходе которых на участке бурят несколько скважин.

В процессе бурения через равнее промежутки геологи изымают из толщи земли образцы породы, укладывают их в специальные контейнеры и подписывают. Весь изъятый материал ведут в лабораторию для дальнейшего исследования.

Определить состав пород и их характеристики самостоятельно невозможно. Для этого потребуется специальное оборудование и знания. Без помощи профессионалов можно только примерно определить тип породы с помощью простого метода. Из насыщенного водой грунта пробуют скатать «колбаску».

От полученного результата зависит пластичность:

• Длинный (до полуметра) жгут — высокая пластичность, грунт связный, частиц не видно. Это характерно для глинистых пород;
• Жгут получается коротким, образуются трещины, он рвется — пластичность средняя, грунт связный, в составе в основном присутствуют глинистые частицы, содержание песка от 10 до 30%. Это характерно для суглинков.
• В насыщенном водой состоянии жгут скатать невозможно — грунт несвязанный, состоят из заметных глазу частиц. Характерно для песка.

Рис. 3 Схема состава различных пород

Где можно класть пол на грунт

Класть пол допускается не на каждый грунт:

• Основание должно быть хорошо уплотнено и выровнено. В противном случае со временем грунт осядет, стяжка пола повиснет в воздухе и со временем начнет разрушаться;
• Основанием служат грунты, не подверженные пучению;
• Не стоит укладывать пол на подвижные грунты.

Существует 2 вида пола по грунту:

• Связанная плита стяжки. Жестко крепится к ленточному фундаменту, опирается на него. Пол не даст усадки, отделка не пострадает при незначительных изменениях грунтов;
• Несвязанная. Стяжка не будет покрываться трещинами во время усадки, но при последующей эксплуатации отделка может повредиться из-за взаимного движения стен и пола.

При расчете учитывается временное и постоянное давление на всю поверхность пола. В первом случае нагрузка составит 150 кг/м2 (вес людей и мебели), во втором нагрузка зависит от используемых материалов.

Расчёт несущей способности грунта

Расчет несущей способности грунта зависит от типа грунта. Измерение необходимо проводит с учетом данных о влажности на объекте, для этого в нескольких местах проделываются скважины и высчитывается уровень грунтовых вод. Если в углублениях накапливается вода, то дополнительно нужно измерить уровень воды в них

Особенно данные расчеты важны для глинистых грунтов, так как при сильной важности рекомендуется устанавливать сваи. При расчете несущей способности также нужно учитывать отдельные данные о глубине заложения фундамента и длине и ширине самого основания

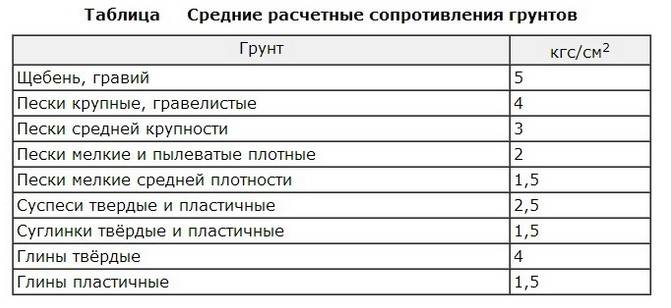

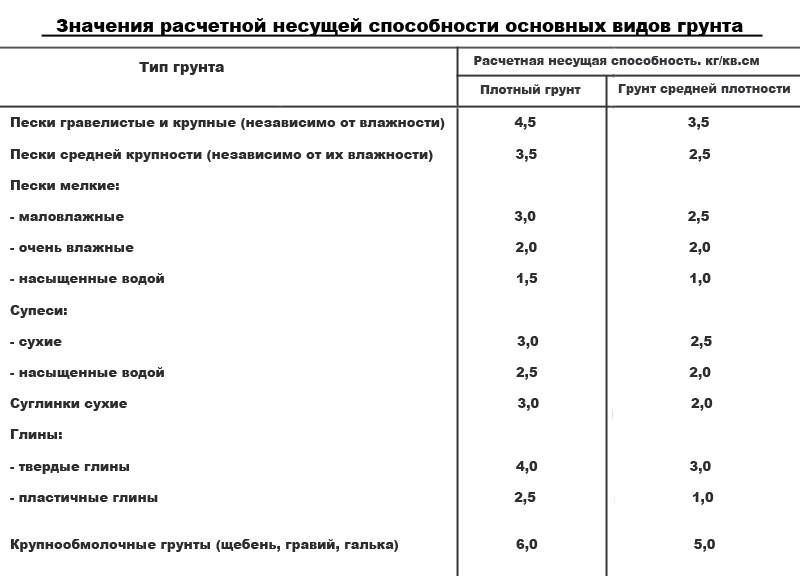

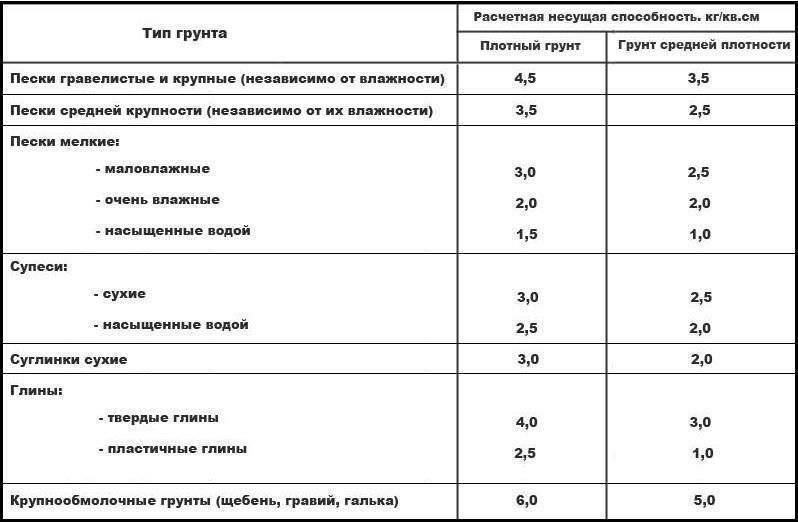

Приведенные в таблице данные о несущей способности разных типов грунта используются при расчете фундамента для сравнения с фактической нагрузкой на 1 см2 грунта, исходящей от массы постройки.

Рис: Осадка грунта из-за превышения допустимой нагрузки и ее последствия

Чтобы определить, сможет ли грунт выдержать возводимое на участке строение, необходимо провести следующие расчеты:

• Высчитать массу дома, умножив площадь его конструктивных элементов (кровли, стен, перекрытий) на удельный вес стройматериалов;
• Добавить к массе дома снеговые нагрузки, определенные посредством умножения площади кровли на нормативный вес м2 снегового покрова в вашем регионе;
• Добавить эксплуатационные нагрузки (100 кг на м2 перекрытий дома);
• Определить вес фундамента, умножив его объем на удельный вес одного кубометра железобетона;
• Просуммировать полученные нагрузки (1+2+3+4) и умножить их на коэфф. надежности 1.2;
• Определить опорную площадь фундамента (длина умножается на ширину) и высчитать давление на 1 см2. грунта (общие нагрузки/опорная площадь).

Далее полученная величина сравнивается с фактической несущей способностью почвы. Если нагрузка превышает норму, необходимо увеличивать опорную площадь фундамента и проводить перерасчет.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку. Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая

Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая. Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения. Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

На первый взгляд нельзя сразу сказать, какие сюрпризы может скрываться в себе грунта на участке, для этого проводится анализ почвы с каждых 30-40 см шурфа до предельной глубины промерзания грунта. Чтобы определить тип почвы, имеющийся на отведенном под застройку участке, вам необходимо пробурить по периметру площадки 3-4 шурфа глубиной на 2 метра и визуально осмотреть извлекаемую из скважины породу.

• Глинистая почва — имеет желтоватый либо темно-коричневый цвет. При высокой влажности пластична, позволяет слепить шарик, при сдавливании формирующий ровную, без трещин, лепешку. При низкой влажности имеет повышенную твердость, валун из глины сложно раздавить ногой. Сухая глина — оптимальная для строительства фундаментов порода, обладающая высокой грузонесущей способностью, однако строительство на влажной глине чревато проблемами из-за пучения грунта. Несущая способность сухой глины — до 6 кг/см2, влажной — 1-3 кг/см2;
• Суглинок — почва, имеющая низкую плотность. В составе содержит 30-35% глины и пылеватые (мелкофракционные) пески. Слепленная из суглинка лепешка имеет множество трещин по краям. Суглинок, из-за низкой грузонесущей способности может давать осадку, а наличие в составе пылеватых частиц обуславливает высокую склонность породы к пучению. Несущая способность сухого суглинка — 3 кг/см2, влажного 1-2.5 кг/с2;
• Супесь — почва, обладающая минимальной пластичностью (песок и 10% глины). Имеет характерный желтоватый либо рыжий цвет, крошится и рассыпается даже во влажном состоянии. Несущая способность сухой супеси — 3 кг/см2, влажной — от 0.7 до 2 кг/см2;
• Пылеватый песок — мелкофракционные частицы, визуально напоминающие пыль. Фракции менее 0.1 мм в диаметре, грузонесущая способность в сухом виде — 3 кг/см2, влажном — 1 кг/см2;
• Средний песок — размер фракций 0.1-1 мм, несущая способность сухого песка — 4 кг/см2, влажного — 1 кг/см2;
• Крупный песок — имеет фракции 0.1-2 мм. в диаметре, размер которых схож с зернами проса. Несущая способность крупного песка не зависит от насыщенности влагой, она всегда составляет 4-5 кг/см2;
• Гравелистый песок — обломочная порода, содержащая частицы гравия размером до 5 мм. в диаметре. Имеет постоянную грузонесущую способность в 5 кг/см2.

Рис: Разные виды грунта

Стоит понимать, что проектировать фундамент на основе характеристик грунта, определенных кустарным методом, не подпишется ни одна серьезная проектировочная организация, поскольку самостоятельно выявить фактическую плотность грунта, от которой сильно зависит грузонесущая способность породы, невозможно.

Важно: чтобы избежать проблем в дальнейшем, рекомендуется рассчитывать фундамент исходя из усредненной грузонесущей способности любого типа сухой почвы в 2 кг/см2.Может быть интересным:

1. Стена в грунте, технология

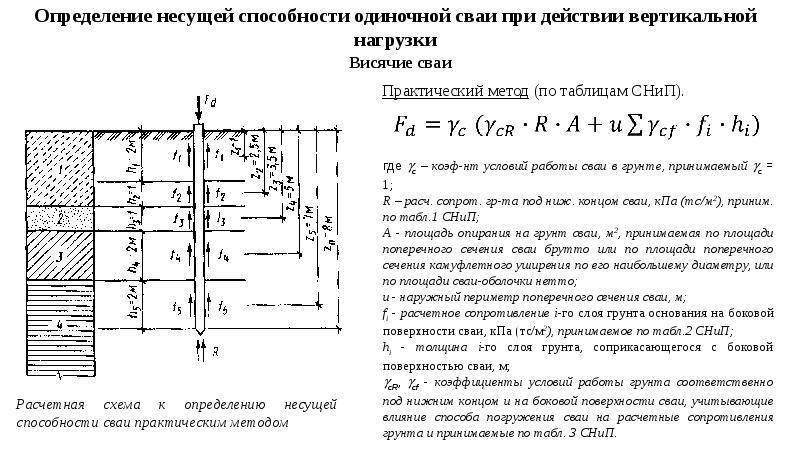

2. Несущая способность свай

Расчет несущей способности грунта

Определение несущей способности грунта – это достаточно трудоемкий процесс, который можно выполнить подручными средствами (вручную/онлайн) или же воспользоваться услугами геолого-геодезических агенств. Если вы хотите сэкономить и выполнить расчет самостоятельно – KALK.PRO поможет вам в этом нелегком деле!

Мы предлагаем вам воспользоваться нашим удобным онлайн-калькулятором расчета сопротивления грунта на сжатие/сдвиг. По окончанию вычисления вы получите значение расчетного сопротивления в четырех разных единицах измерения (кПа, kH/m 2 , тс/м 2 , кгс/см 2 ). Для того чтобы получить результат расчета, вам необходимо заполнить несколько полей:

• Тип расчета. На основании лабораторных испытаний или при неизвестных характеристиках грунта.
• Характеристики грунта. Тип, коэффициент пористости и показатель текучести, а также осредненное расчетное значение удельного веса грунтов.
• Параметры фундамента. Ширина основания и глубина заложения.

Последние две характеристики грунта определяются только для глинистых грунтов.

Калькулятор расчетного сопротивления грунта основания

Для начала нам необходимо выбрать тип расчета. Первый вариант подразумевает, что вы получите отдадите образец грунта в специализированную лабораторию на исследование. Данный способ занимает большое количество времени и средств. Поэтому если у вас не сложный участок и вы уверены, что сможете сделать все своими силами, мы предлагаем воспользоваться вторым вариантом и выполнить расчет на основании табличных данных.

Классификация грунтов

Следующий этап работ связан с определением типа грунта. Согласно СНиП 11-15—74, все виды грунтов делятся на две основные группы:

• скальные;
• нескальные.

Первые, представлены горными породами, метаморфического или гранитного происхождения. Встречаются в горных областях и в местах выхода основания тектонической платформы на поверхность (щиты). В нашей стране это территория Карелии и Мурманской области. Горные системы Урала, Кавказа, Алтая, Камчатки, плоскогорья Сибири и Дальнего Востока.

Сопротивление скальных грунтов настолько высоко, что вы можете не производить никаких предварительных расчетов.

Нескальные грунты встречаются повсеместно на равнинах. Они подразделяются на несколько видов, а те в свою очередь на фракции:

• Пески (мелкие, средние, крупные…);
• Супеси (легкие, тяжелые);
• Суглинки (легкие, средние, тяжелые);
• Глины (легкие, тяжелые…).

Как определить тип грунта самостоятельно?

Существует простой дедовский способ определения типа грунта, которым пользовались ваши родители и родители ваших родителей – он заключается в выявлении физико-механических свойств породы.

Для этого необходимо провести отбор проб почвы в крайних точках и в середине участка. Выкопайте ямы на глубину, предполагаемого уровня заложения фундамента и возьмите образецы грунта с каждой контрольной точки.

Подготовьте рабочую поверхность, для того чтобы провести научный эксперимент.

• Намочите почву до состояния, когда из нее можно будет сформировать шар.
• Попробуйте раскатать шар в продолговатое тело (шнур).
  • Если у вас не получилось этого сделать, то перед вами песчаная почва.
  • Если немного схватывается, но все равно разрушается – это супесь.
  • Если шнур удается свернуть в кольцо, но наблюдаются разрывы/трещины – это суглинок.
  • Если кольцо замкнулось, а тело осталось невредимым – это глина.

Для наглядности можно посмотреть иллюстрацию ниже:

Если вам не удалось ничего сделать из образца грунта, то для вас расчет несущей способности песчаного грунта закончился. Выберите соответствующий пункт в калькуляторе и нажмите «Рассчитать«.

Виды

Расчет свай начинается с выбора их типа.

По способу заглубления в грунт различают:

• Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
• Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
• Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;

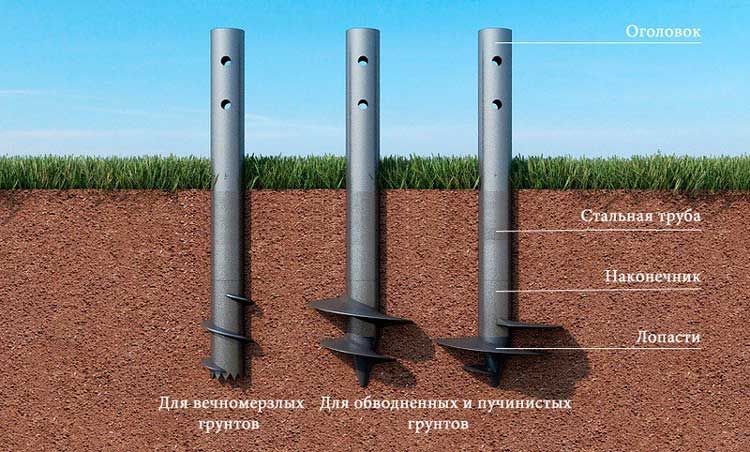

• Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
• Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.

По виду материала:

• Железобетон. Самый популярный материал для возведения крупных объектов. Металл, составляющий каркас обеспечивает стойкость к изгибающим нагрузкам, а бетон защищает металлоконструкцию от воздействия окружающей среды, обеспечивает стойкость к вертикальным нагрузкам и увеличивает силу трения с грунтом;
• Дерево. Применяется в индивидуальном строительстве на сухих почвах. Дешевый и доступный материал, но требует дополнительной гидроизоляции;
• Металл. Из этого материала выполняют винтовые сваи. После изготовления их покрывают специальным составом, защищающим их от коррозии.

Сваи отличаются по виду конструкции и форме. Это могут быть квадратные, прямоугольные, многоугольные и круглые сечения. Последний вид приобрел наибольшую популярность благодаря простоте изготовления и расчета нагрузки на такую конструкцию.

По характеру работы:

• Сваи-стойки работают за счет установки их нижней части на прочную породу. Они передают нагрузку на устойчивое основание, миную другие, менее надежные слои;
• Висячие сваи работают за счет силы трения между ними и сжатыми грунтами вокруг.

Как определяется несущая способность грунтов?

Несущая способность грунтов — это одна из его основных характеристик, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта и измеряется в кг/см2 или т/м2.

Зачем нужна несущая способность грунтов?

По несущей способности грунта определяют, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента. Сама несущая способность грунта зависит от трех факторов: тип грунта, степень его уплотненности и насыщенность грунта влагой. Увеличение влажности грунта снижает его несущую способность в несколько раз. Только крупные пески и пески средней крупности не меняют своих свойств при увеличении влажности. Избыточная влажность грунта, скорее всего, связана с высоким уровнем грунтовых вод.

Чтобы узнать несущую способность грунта не обязательно обращаться за помощью к геологам, в случае самостоятельного строительства дома можно определить тип грунта на глаз. Для этого простым земляным буром можно пробурить в земле скважину глубиной 2 м или выкопать яму лопатой. При этом сразу будет понятно, какой грунт находится на этой глубине и насколько он увлажнен. Далее по типу и увлажненности грунта определить его несущую способность.

Основные виды грунтов

На территории нашей страны в основном преобладают песчаные и глинистые грунты, за исключением болотистой местности с просадочными торфяными грунтами , а также горных хребтов и возвышенностей со скальными грунтами.

Отличить песок от глины не составляет труда: в песке ясно видны отдельные песчинки, при растирании песчаного грунта меду ладонями они отчетливо чувствуются. Крупный песок имеет размер частиц от 0,25 до 5 мм, такие частицы хорошо видны невооруженным глазом, а песок средней плотности имеет размер песчинок до 2 мм. Супесь содержит 3-10% глинистых частиц, в сухом состоянии она крошится, если скатать из нее шарик, то он рассыпается при легком давлении на него. Суглинок содержит от 10% — 30% глинистых частиц, обладает большей пластичностью, чем супесь. Если из суглинка сделать шар и раздавить его, то он превращается в лепешку с трещинами по краям. Глина – наиболее пластичный грунт, содержит более 30% глинистых частиц ,если раздавить шар, сделанный из глины, то он превратится в лепешку, на краях которой не будет трещин.

Как определить вид грунта?

1. Исследуемый образец грунта укладываем в стеклянную банку на ¼ её высоты;
2. Доливаем в банку воды до уровня ¾ высоты;
3. Добавляем в воду 1 чайную ложку средства для мытья посуды; закрываем банку крышкой и встряхиваем содержимое в течение 10 минут. За это время образец грунта разделится на составляющие; банку ставим и через 1 минуту отмечаем на ней маркером уровень песка, который осел на дне;
4. Уровень ила отмечаем через 2 часа;
5. Ждем пока вода станет прозрачной и отмечаем уровень слоя глины.
6. Процесс осадки глины достаточно длительный и может занять от 2 до 7 дней;
7. Находим толщину слоя песка, ила и глины. Например: уровень песка через 1 минуту составил 6 см, уровень ила 7 см от дна банки, уровень глины 10 см от дна банки. Тогда: толщина слоя песка 6 см, толщина слоя ила 1 см (7-6=1), толщина слоя глины 3 см (10-7=3), а общая толщина осадка 10 см;
8. Вычисляем относительную величину каждого вида осадка (в процентах): толщину слоя песка/ила/глины делим на общую толщину осадка, затем умножаем на 100 процентов: 6/10*100% =60% — содержание песка в %;

   1/10*100%=10% — содержание ила (пыли) в %;

   3/10*100%=30% — содержание глины в %.

Расчетное сопротивление грунта на разной глубине

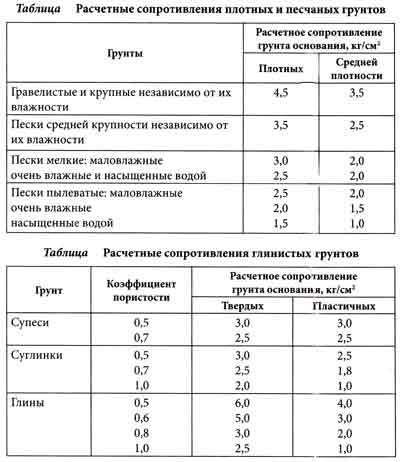

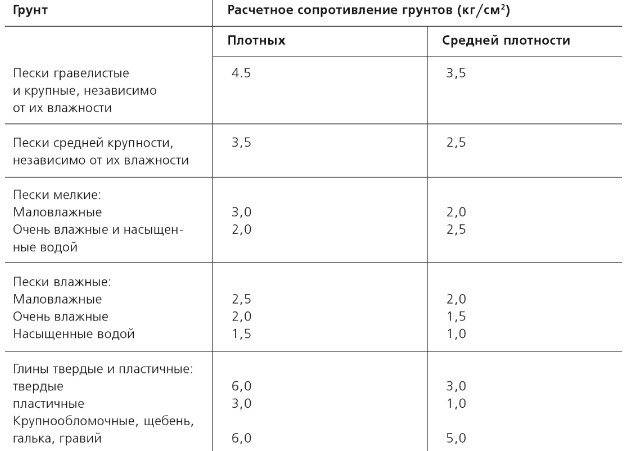

Величины расчетного сопротивления грунтов (R0), приведенные ниже , даны для глубины заложения фундамента 1,5…2 м.

Если глубина заложения фундамента меньше чем 1,5 м. то расчетное сопротив­ление грунта (Rh) определяется по формуле: Rh = 0,005R0(100 +h/3), где h — глубина заложения фундамента в см.

Пример 1 Глинистый грунт на глубине 0,5 м при R0=4 кг/см2 будет иметь расчетное со­противление грунта Rh = 2,33 кг/см2. Если глубина заложения фундамента больше чем 2 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = R0 + kg(h — 200), где h — глубина заложения фундамента в см, g — вес столба грунта, расположенного выше глубины заложения фундамента (кг/см2); к — коэффициент грунта (для песка — 0,25; для супеси и суглинка — 0,20; для глины — 0,15).

Пример 2 Глинистый грунт на глубине 3 м при R0=4 кг/см2 будет иметь расчетное сопро­тивление Rh = 10,3 кг/см2. Удельный вес глины — 1,4 кг/см2, а вес столба глины высо­той 300 см — 0,42 кг/см2.
