Инструкция по применению
Как пользоваться ручными ножницами:
Отмерить отрезки труб и сделать соответствующие отметки. Поместить участок трубы в приспособление, разместив его таким образом, чтобы лезвие располагалось над меткой. Можно предварительно самостоятельно сделать небольшой разрез . Плавным, но сильным движением нажимаем на рукоять трубореза
Труба должна быть размещена точно перпендикулярно, важно следить, чтобы не было случайной смены расположения. После разрезания проводят обработку концов трубы, если это необходимо. Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом
Требуется в первую очередь узнать диаметр и длину трубопровода
Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом. Требуется в первую очередь узнать диаметр и длину трубопровода.
Для определения производителя воспользуйтесь рейтингом известных фирм, их продукция будет качественно функционировать. Также перед началом процедуры рекомендуется ознакомиться с видео уроком, как ровно отрезать трубу.
Смотреть видео
Делаем выбор режущего инструмента
Ножницы для пластиковых труб выбираются исходя из того, какой диаметр цилиндра предполагается обрабатывать в будущем. Получается так, что выбор приходиться делать на основе материла режущей кромки. Он делиться на категории по толщине:
- Десять. Такой режущий материал подходит для монтажа водяных коммуникаций, теплого пола и обогрева, при учете, что пиковая температура не вырастает больше 45 градусов, при давлении в 1 МПа;
- Шестнадцать. Резка полипропиленовых труб таким инструментом подходит для составления конструкции водяного снабжения дома, отопления в квартире при учете давления 1,5 МПа;
- Двадцать. Такой стандарт универсален, он используется для установки холодной и горячей воды в доме, с температурой в 80 градусов и давлением внутри не более 2 МПа;
- Двадцать пять. Полипропиленовые трубы такого типа в процессе выпуска армируются фольгой или другой металлической сеткой. Такого рода комплекты выдерживают температуру кипятка и повышенное давление, они подходят для монтажа центрального отопления.
Труборез для полипропиленовых труб используется не только для труб, но и для соединений, что выпускаются производителями. Соединения комплектуются латунными вставками, чтобы крепления оказались надежными и продержались внутри долго. Латунные кольца впрессовываются внутрь, поэтому ножницы крафтул для пп труб используйте аккуратно, чтобы не затупить ножницы об кольца. К тому же используются такие соединения, которые делают переходы от стальных труб к пластиковым, если нужно чуть подкорректировать такой переходник, то ножницы для полипропиленовых труб kraftool используйте аккуратно.
Когда выбираете материалы учитывайте предполагаемое давление воды и пиковую температуру, что достигается в отоплении или горячем водоснабжении. Поэтому учтите, что фигурная резка труб от качественного изготовителя должна выполнятся не менее уверенной рукой слесаря. Также для монтажа потребуется и сварочный аппарат, если планируется присоединять металлопластиковые трубы к чугунным, тут не только станок для резки пенопласта своими руками, но и кое-какое дополнительное оборудование.
Рейтинг качественных ножниц для резки полипропиленовых труб до 8000 рублей

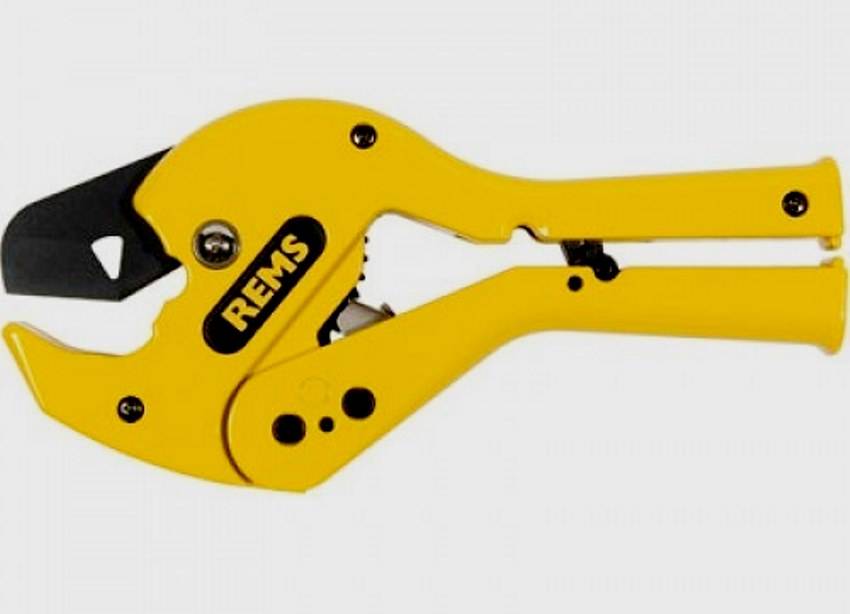

REMS ROS P 42P
Этот продукт от проверенного временем немецкого производителя характеризуется повышенным удобством в использовании. Точность резки потрясающая. Они с легкостью справляются как с тонкими, так и толстыми конструкциями. Максимальное сечение – 42 мм, минимальное – 1 мм. Специалистами отмечено высокое качество среза. В процессе использования заусеницы не образуются, стружка не появляется. Помимо полипропиленовых труб, устройство с легкостью справиться с резкой металлических заготовок.
В основе лежит использование прочного алюминиевого корпуса. Применяются лезвия съемного типа, изготовленные из закаленного сплава. Отдельного внимания заслуживает установленный храповый механизм, который быстро и качественно расправляется с любыми конструкциями. В процессе эксплуатации не понадобится прикладывать особых усилий. После нажатия лезвие самостоятельно возвращается на место. Это благоприятно сказывается на скорости работы.
Ножницы в деле — в видео:
REMS ROS P 42P
Достоинства:
- немецкое качество;
- надежность храпового механизма;
- лезвия закаленного типа могут заменяться при необходимости;
- нет необходимости в прикладывании существенных усилий;
- качество сборки и используемого сырья.
class=’s-article__points-list’>
Недостатки:

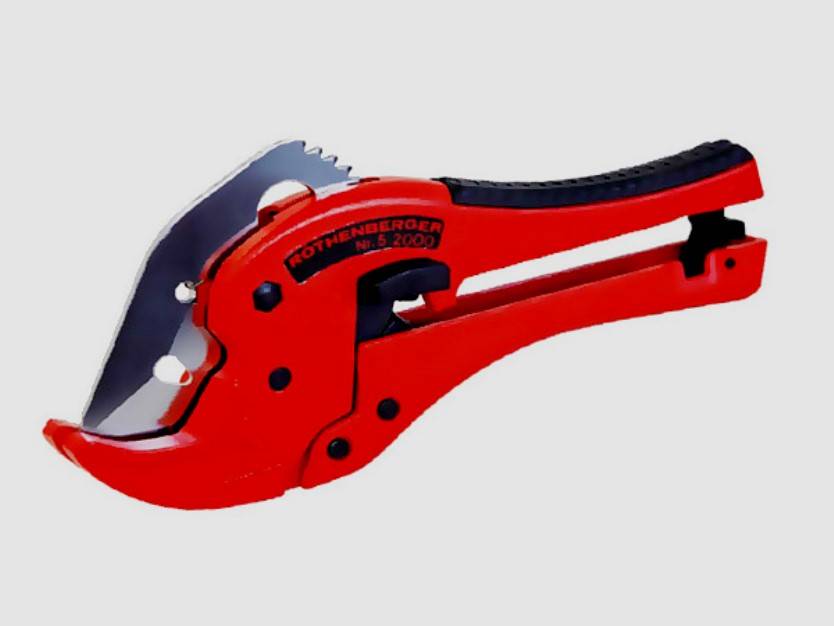

Rothenberger Rocut 42 TC 52000 0-42мм
Конструкция характеризуется повышенной точностью резки полипропиленовых, металлопластиковых и полиэтиленовых заготовок. Максимальный диаметр рабочего материала составляет 4,2 см. Оператору не нужно прикладывать особых усилий в процессе нажатия и необходимые манипуляции можно производить одной рукой. Отмечается наличие мощного механизма резки. Это благоприятно сказалось на качестве режущей кромки. Для передачи усилий задействована зубчатая рейка инструмента. За повышенное удобство при транспортировке и последующем хранении отвечает фиксатор, который расположен на рукоятке.
Средняя цена – 6312 руб.
Видео-обзор данного инструмента:
Rothenberger Rocut 42 TC 52000 0-42мм
Достоинства:
- высокое качество сборки и расходных материалов;
- удобство при транспортировке и хранении;
- простота использования (задействована одна рука);
- точность реза;
- универсальность.
class=’s-article__points-list’>
Недостатки:

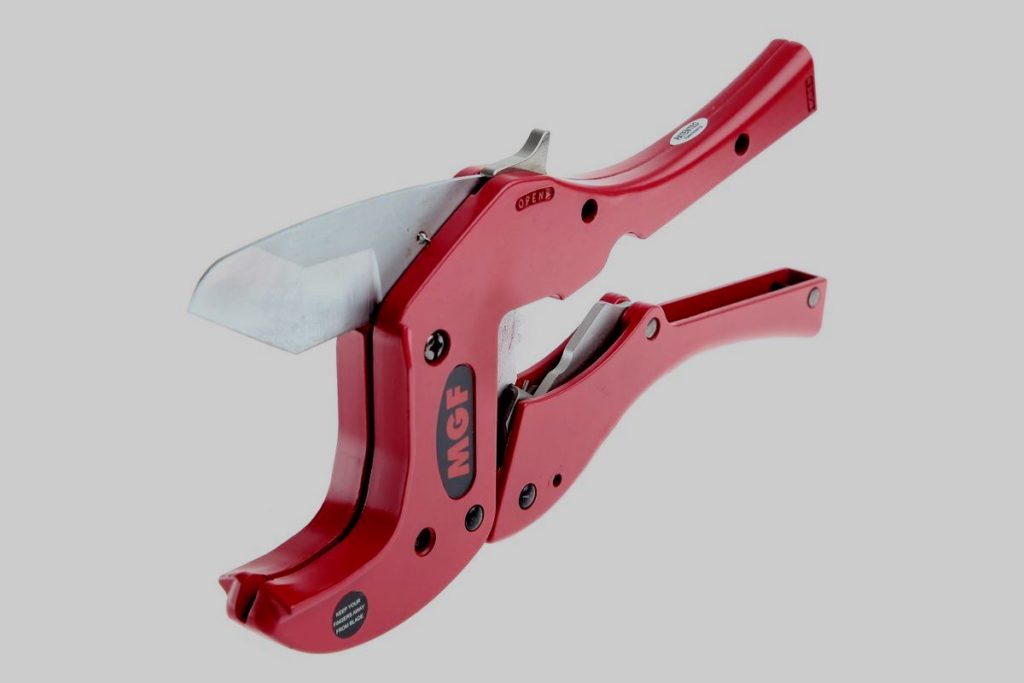

MGF UNIQUE 63
Эта конструкция относится к категории универсальных. Позволяет работать с заготовками, сечением до 6,3 см. Для изготовления применяется высокопрочный сплав марки 1080. Это гарантирует точность и удобство работы с ПВХ, ПЭ и ПП заготовками. Отмечается наличие повышенного коэффициента твердости. Кромка будет оставаться острой на протяжении многих лет. За удобство и безопасность хранения отвечает блокирующий крючок. Также внимания заслуживает встроенный фаскосниматель. Удобный рычажный механизм облегчает рабочий процесс.
Стоимость – 6139 руб.
Видео-обзор:
MGF UNIQUE 63
Достоинства:
- повышенный эксплуатационный срок;
- качество сборки и расходного материала;
- многочисленные положительные отзывы;
- рычажный механизм;
- фаскосниматель встроенного типа;
- многофункциональность.
class=’s-article__points-list’>
Недостатки:

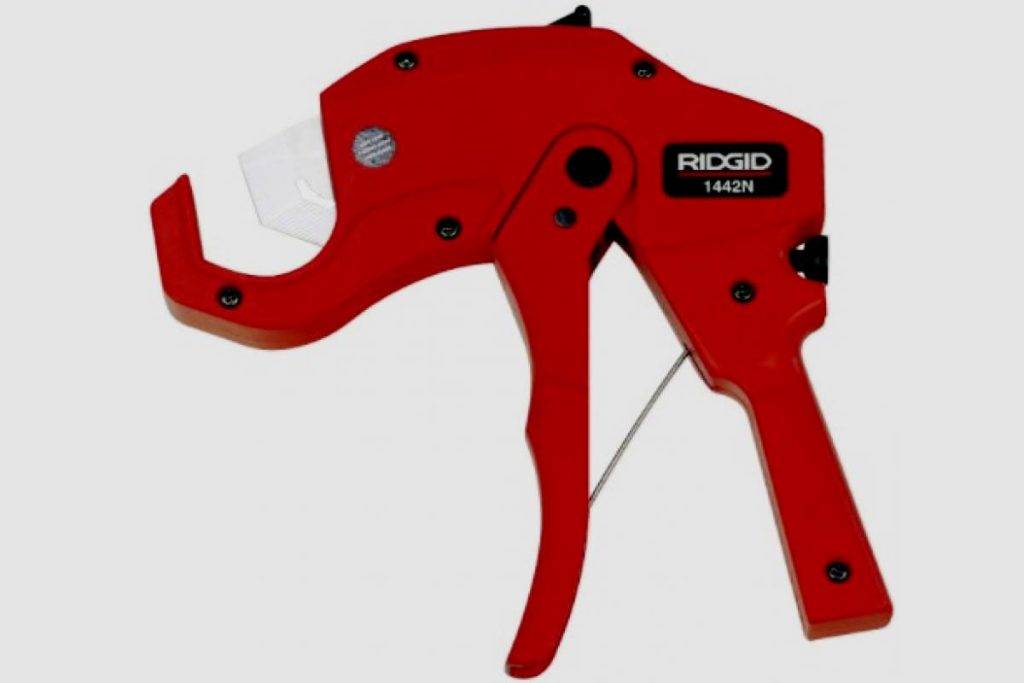

Ridgid 1442N
Невероятно удобные и простые в использовании ножницы применяются для обработки полипропиленовых, поливинилхлоридных, полиэтиленовых и других заготовок из искусственных материалов. Минимальный диаметр рабочей заготовки – 0,6 см, максимальный – 4,2 см. В основе лежит использование высококачественного алюминиевого сплава. После резки заусеницы не образовываются за счет использования прочного трещоточного механизма. Особого внимания заслуживает эргономика конструкции, гарантирующая надежность хвата. Также могут использоваться в качестве линейки и для замеров рабочей заготовки. К существенным недостаткам относят большой вес – 740 г. Не рекомендуется применять инструмент для резки многослойных изделий.
Средняя цена – 4449 руб.
О труборезах бренда — в видео:
Ridgid 1442N
Достоинства:
- эргономика;
- наличие трещоточного механизма;
- повышенная точность реза;
- эксплуатационный срок;
- качество сборки и расходного сырья.
class=’s-article__points-list’>
Недостатки:
Подготовительный этап
Сначала необходимо собрать все что понадобится для решения поставленной задачи.
В перечень инструментария входит:
- калибратор;
- трубогиб;
- разводной ключ;
- какая-либо ткань.
Как известно, металлические трубы включают в себе слой пластика и алюминиевую подстилку. Они прочно спаяны посредством лазерной сварки. Каркасом служит алюминиевая трубка. Сердцевина изделия достаточно гладкая.
Однако специалисты все равно рекомендуют перед началом резки зачистить поверхность конструкции от возможных неровностей.
Для зачистки трубной продукции необходимо использовать муфту. Сам процесс очищения поверхности изделия занимает немного времени.
Советы по выбору подходящего трубореза
Выбирая хороший труборез для металлопластиковых труб, стоит узнать, какими функциями, кроме основной – нарезки, они могут обладать. Некоторые модели могут не только делать перпендикулярный срез, но и снимать фаску в 15-30 градусов, иногда даже одновременно с резкой. Фаска упрощает монтаж фитингов.
Роликовые труборезы могут оставлять за собой грат – неровности и шероховатости, которые портят внешний вид среза и эксплуатационные показатели.
Хороший инструмент будет оснащен специальной насадкой для снятия грата. Она напоминает поверхность напильника, надевается вместо дискового вращающегося лезвия, а срез обрабатывается по тому же принципу, что и резка – поворотом прибора вокруг трубы.
Лезвие может затупиться и, чаще всего, это происходит в самый неудобный момент, когда работа в самом разгаре и тратить время на заточку трубореза совсем не хочется. В таком случае очень кстати будет такой элемент стандартной комплектации, как запасной ролик. Заточенная «запаска» всегда выручит в экстренной ситуации.
Производители проводят сотни тестов и создают множество прототипов, которые позволяют создать труборез с эргономичной рукояткой, когда каждый палец «на своем месте», а работа не вызывает дискомфорт
Эргономичность – этот критерий является одним из основополагающих при выборе ручного трубореза для металлопластиковых труб. Инструмент, которым вы будете пользоваться часто и в больших объемах, должен быть удобным, хорошо лежать в руке и не скользить. Работа осуществляется одной рукой, при этом вы не должны чувствовать усталость.
Какой инструмент можно использовать для нарезки пластиковых труб
Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:
- ножовка по металлу;
- самозатачивающийся нож (с мелкими зубчиками);
- ножницы для резки труб из пластика;
- труборез роликового типа;
- аккумуляторный труборез;
- гильотинный труборез.
Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.
В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.
Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:
- на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
- основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
- затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.
Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.
Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.
По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:
- на месте среза ставят отметку маркером;
- винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
- далее винт плавно затягивается (так, чтобы не лопнула труба);
- после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.
Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.
Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:
- на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
- вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
- после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.
При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.
Особенности разводки системы водопровода
Монтаж своими руками металлопластиковых труб начинается с устройства шаровых кранов на стояке. Для установки необходимо выбирать исключительно качественные шаровые краны, которые способны работать при высоком рабочем давлении (в пределах 60 атмосфер) и температуре в пределах 150 градусов.
Китайских подделок необходимо избегать, поскольку в системе водопровода многое зависит как раз от качества кранов.
Именно шаровым краном в ситуации с появлением протечек можно перекрыть подачу воды в квартиру.
Шаровые краны для металлопластикового трубопровода
Схема системы металлопластикового трубопровода
Далее монтаж водопровода из металлопластиковых труб выполняется в такой последовательности:
- Фильтр глубокой очистки и счетчик воды;
- Фильтр тонкой очистки;
- Редуктор давления;
- Коллектор, от которого выполняется разводка и монтаж труб из металлопластика до непосредственно сантехнических приборов.
Металлопластиковые трубы монтируются совместно с фильтрами, чтобы обезопасить сантехнические приборы и сами трубы от мелких частиц песка, металлов, окалин, присутствующих в стояках в значительных количествах.
Установка коллектора требуется для обеспечения равномерной подачи воды к потребляющим элементам – раковине, унитазу, стиральной машине, от водопроводного стояка. Как правило, коллекторы имеют 2, 3 или 4 выхода. В том случае, когда количество потребляющих приборов более четырех, подбирают такие коллекторы, которые имеют необходимое число выходов.
Обзор резаков полипропиленовых труб
До начала обзора стоит уточнить: резаками-ножницами можно резать трубы небольших диаметров (обычно 15-32 мм). Ножницы, как правило, входят в категорию ручного инструмента.
Под резку изделий больших диаметров (32 мм и более) используются уже труборезы. Есть труборезы ручные и с электроприводом.
Труборезы полипропиленовых труб представлены на рынке широким ассортиментом конструкций. Каждая модель отличается техническими характеристиками, эксплуатационными возможностями, ценой
Весь режущий инструмент условно разделяется по видам, в зависимости от его конструктивного исполнения:
- ножницы;
- телескопы;
- гильотины.

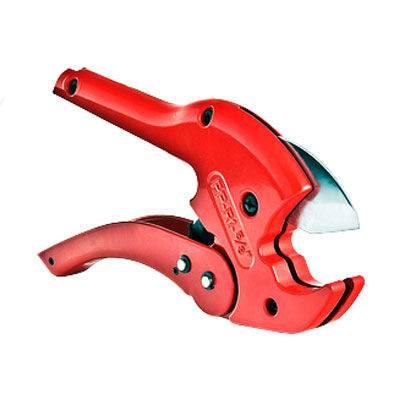

Резаки-ножницы представляют собой прецизионный ручной инструмент. Характеристика «прецизионный» дословно означает – точный. Действительно, прецизионные ножницы дают точный ровный рез, благодаря острому стальному лезвию.

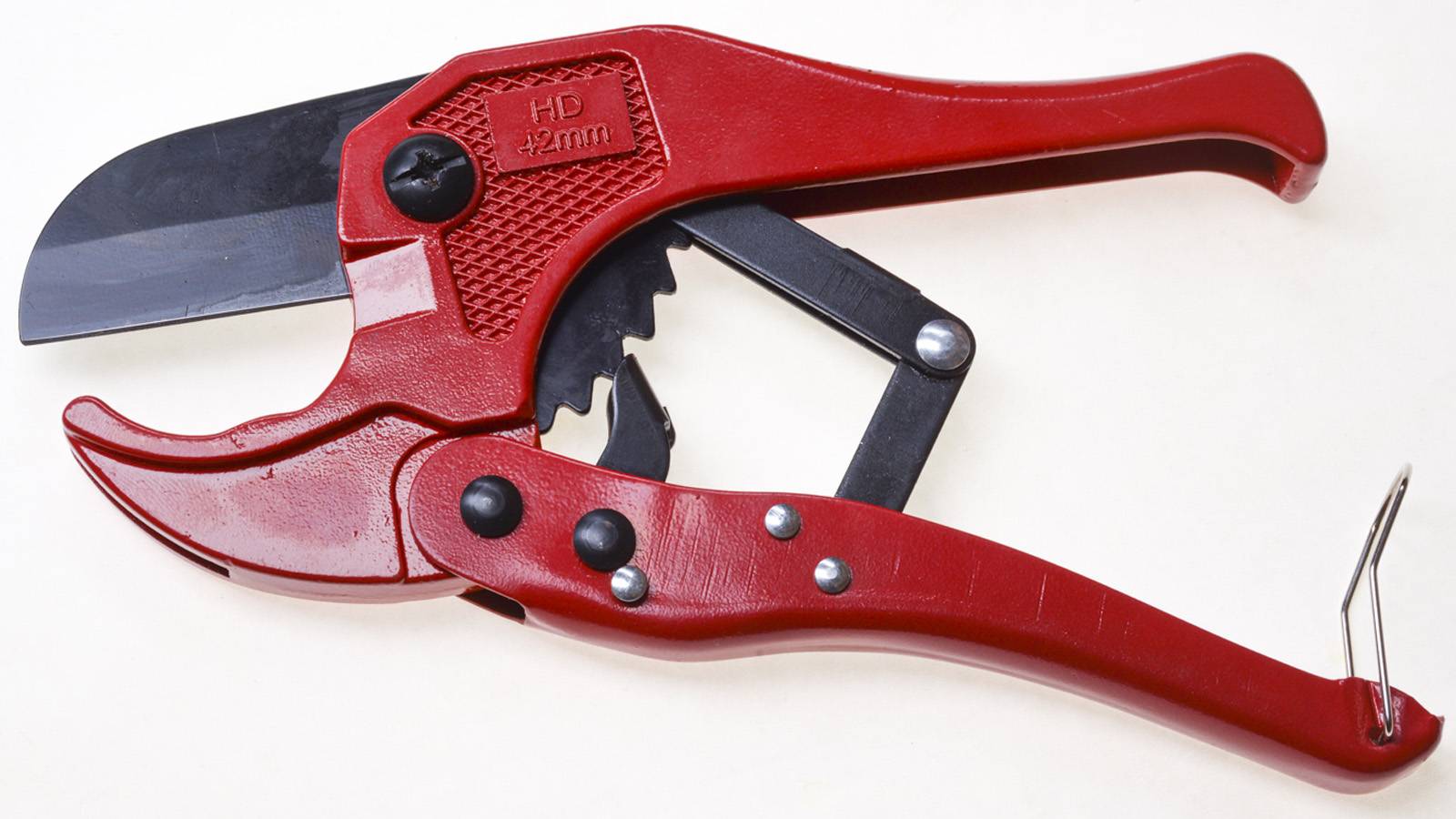

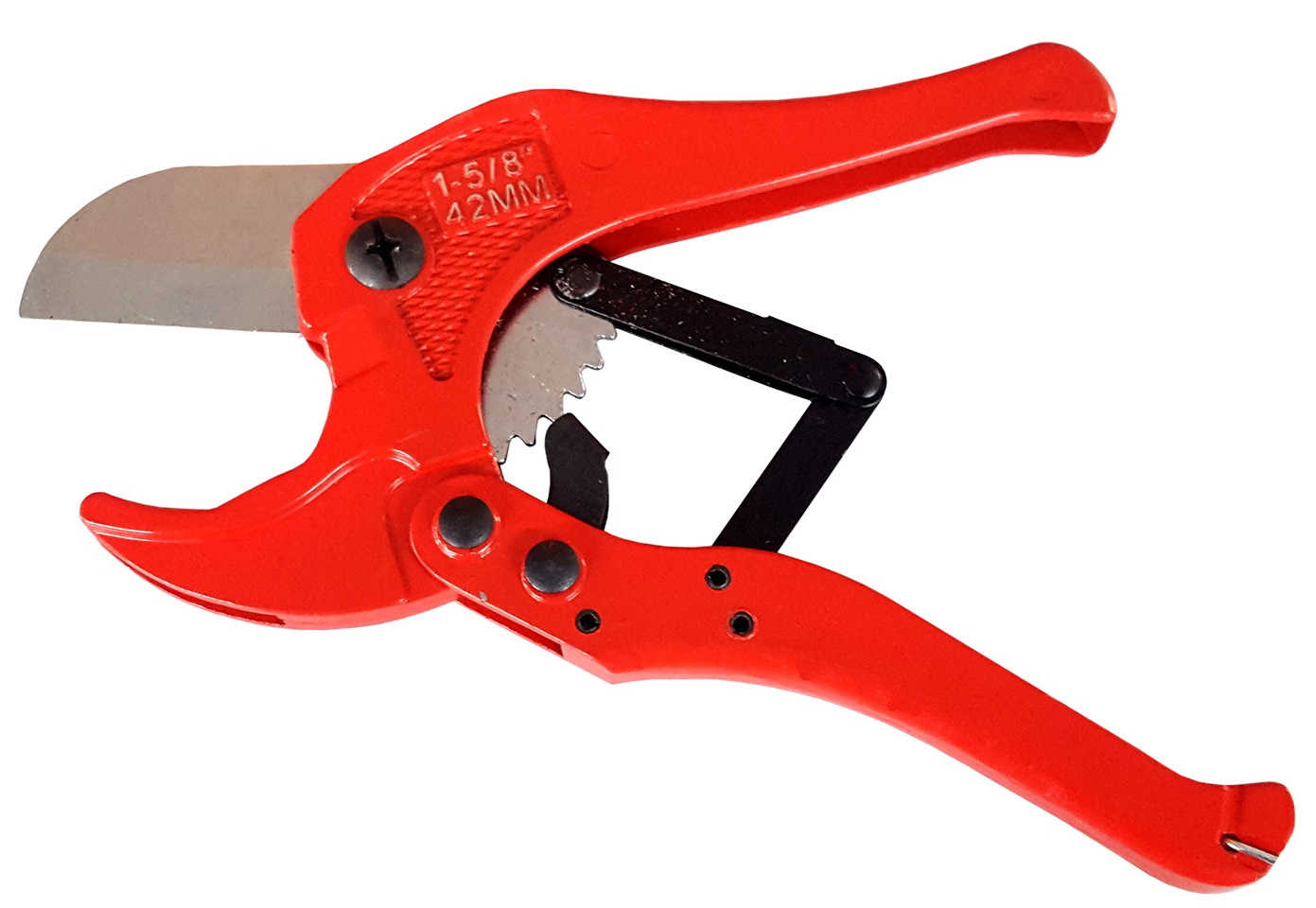

Как правило, такие конструкции построены на основе храпового механизма, который позволяет без особых усилий действовать одной рукой. Недостаток ножниц – ход лезвий под некоторым углом относительно поверхности трубы и получение дефекта овальности.
На уровне бытового сектора широко распространены инструменты резки пластиковых труб в виде ножниц. Это удобные лёгкие конструкции, но имеющие ограничения по работе с трубами больших диаметров
Телескопический инструмент конструктивно выполнен в виде скобы, на передней стороне которой располагаются 1 или 2 пары металлических роликов. На задней стороне скобы имеется режущий диск, закреплённый на подвижном штоке. Пластиковая труба вставляется между роликами и дисковым резаком, после чего методом плавного подпора резака и проворачиванием инструмента вокруг оси трубы, выполняется резка.
Классическая конструкция телескопического трубореза для полипропиленовых труб. На таком же принципе построены все модели подобного типа
Гильотинные модели конструктивно напоминают ножницы, но в этом случае отличительная особенность – исключительно прямая шаговая подача клинового ножа на корпус трубы. Налицо равномерное распределение нагрузки, что даёт более качественный рез (исключает дефект овальности после резки).
Гильотинный труборез обладает преимуществами исключительно прямого хода лезвия. На рисунке показана простейшая конструкция. В продаже встречаются более совершенные модели
Есть гильотинные модели ручного типа и автоматические, к примеру, действующие от малогабаритного двигателя с аккумуляторным питанием.
Нюансы во время проведения работ
Благодаря тому, что лезвие ножниц оборудовано специальной рейкой с мелкими зубчиками, оператору не придется прикладывать много усилий во время работы. Ножницы устроены так, что работать ими можно только одной рукой, второй можно придерживать трубу или выполнять другие действия.
Во время нарезки трубы следует придерживаться определенного алгоритма работ.
- Перед началом выполнения работ места среза следует отметить фломастером.
- Лезвия инструментов помещают поверх отметки. Для того чтобы удобнее расположить инструмент на трубе, можно заранее сделать небольшой надрез на ней.
- Врезку в трубу следует делать очень аккуратно, не оказывая большого давления на рукоятку ножниц.
- Во время работы нельзя шевелить кистью руки. В противном случае ножницы могут соскользнуть в сторону, и процесс нарезки придётся повторять заново.
- Основание лезвия нужно располагать ровно вдоль поверхности пластиковой трубы.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

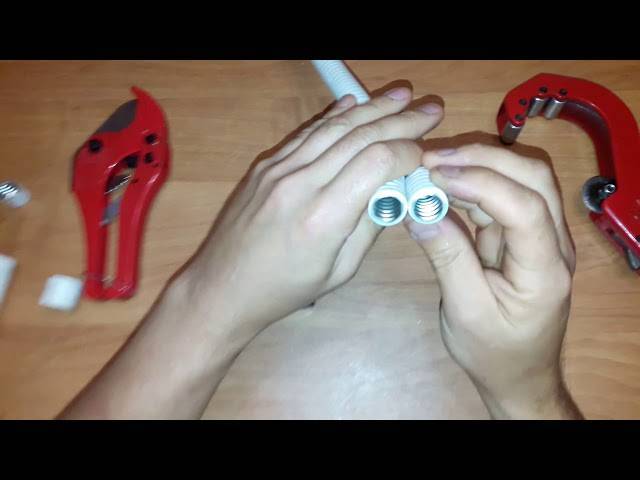

Как правильно резать металлопластиковые трубы?
Резка металлопластиковых труб требует наличия опыта. Только после нарезки нескольких десятков метров материала в руках появляется уверенность, а движения доводятся до автоматизма.
В деле нарезки труб действует золотое правило: “7 раз отмерь, 1 раз отрежь”. Лучше потратить лишние 30 секунд на проверку точности отметки, чем испортить материал неправильным срезом
Чтобы получить из одной трубы две, вам нужно проделать последовательное такие операции:
Нанесите отметку, где должен быть произведен срез
Важно, чтобы отметка была строго поперек трубы, а не под углом. Тогда и лезвие пройдет перпендикулярно
Зафиксируйте трубу при помощи зажима трубореза
Некоторые модели захватывают деталь при помощи пружины, другие устанавливаются опусканием штока, а в третьи нужно просто уложить материал, а держать ее нужно будет руками.
Проследите, чтобы отметка строго совпадала с лезвием. Если это роликовый труборез, имеет смысл провести первый оборот инструмента для проверки точности установки.
Отрежьте трубу: сомкните концы рукоятки ножниц, нажмите на спусковой крючок, опустите шток гильотины или сделайте несколько оборотов роликового инструмента – все зависит от выбранной модели трубореза.
Отличительная черта резки металлопластиковых труб, в сравнении с резкой полипропиленовых изделий, заключается в том, что точность в этом случае очень важна. Полипропиленовый трубопровод будет соединяться при помощи высокой температуры, пластик немного оплавится и скроет таким образом все возможные неточности.
Но в случае с металлопластиковыми трубами такого не будет. Концы монтируются в специальные манжеты и каждый мм несоответствия грозит неплотным прилеганием и возникновением протечек. Подробные инструкции по монтажу металлопластиковых труб мы привели в следующей статье.
После разреза нужно продуть полученный отрезок. Стружка алюминия или пластика, оставшаяся внутри трубы после установки всей системы, может вывести из строя оборудование, которое подключается к трубопроводу, или стать причиной возникновения засора.
Предназначение
При установке металлопластиковых трубок невозможно обойтись без проведения разрезов. Для выполнения этой операции можно использовать:
- Нож с серейторной заточкой или ножовку по металлу. Актуально для выполнения разовых работ. Если нужно разрезать много труб, этот способ не подходит, поскольку требуется большое количество затрат, торцы получаются неровными, имеют заусенцы.
- Болгарку. Диски по металлу быстро разрезают многослойные детали, но электроинструмент издает много шума, после резки остается большое количество мусора.
- Труборез. Наиболее актуальный способ, если нужно заниматься масштабной прокладкой трубопроводов.
Как отремонтировать размороженный участок трубопровода
Одно из преимуществ пластиковых труб заключается в эластичности основного компонента – пластмассы, которая обеспечивает высокую устойчивость трубы к разрыву при замерзании. Особенно такое свойство трубы актуально в загородных домах, где отопление работает не всю зиму.
Заключение
Придя в магазин, просите совета у консультантов, чтобы он посоветовал вам товар с лучшим соотношением цены и качества. Также вы можете взять подобный инструмент в аренду, однако найти такой удаётся крайне редко. Купив инструмент, внимательно читайте инструкцию по эксплуатации, чтобы не испортить его и обрабатываемую трубу
Также важно соблюдать допустимые по материалу и диаметру нормы, ведь их превышение также может привести к поломке инструмента
Резка поливинилхлоридных труб
Трубы ПВХ относятся к категории наиболее популярных материалов для создания систем канализации. Такая сфера применения обусловлена их устойчивостью к воздействию агрессивных веществ, которые в изобилии присутствуют в сточных бытовых и промышленных отходах.
Резка труб большого диаметра должна производиться только специальными инструментами, а не ножовкой
Данные изделия выполняются из пластика. С учётом этого, для их разрезания можно применять тот же инструмент, что и для работы с полипропиленовыми трубами. Поэтому, «набив руку» на таких изделиях, вопрос, как пользоваться ножницами для резки пластиковой трубы в данном случае будет неактуальным. Но есть один нюанс. Как было сказано выше, трубы из поливинилхлорида используются чаще всего для монтажа систем отвода продуктов человеческой жизнедеятельности.
Вместе с тем, в требованиях соответствующего СНиПа указано, что трубопровод канализации должен иметь большой диаметр. Однако здесь значение этого параметра играет непервостепенную роль. Особенность касается заключительного этапа резки: без применения ножниц для ПВХ труб в виде роликового трубореза произвести качественное торцевание не получится. Поэтому окисленная корка так и останется, что может привести к негодности выполняемого в дальнейшем соединения сегментов трубопровода.
Как правильно пользоваться
Технику резки ножницами освоить несложно. Главное придерживаться такой последовательности:
замерить расстояние на трубе, контрольные точки поставить маркером; расположить участок трубы в труборез так, чтобы резак принял положение над меткой; нажать на рукоять инструмента сильным, но плавным движением, при этом важно следить, чтоб распиливаемый материал размещался строго перпендикулярно ножницам; полученный срез обработать при необходимости мелким абразивом
Нарезка труб производится с соблюдением мер предосторожности. Лезвия инструмента должны быть достаточно острыми, на корпусе отсутствовать следы повреждений
Лезвия инструмента должны быть достаточно острыми, на корпусе отсутствовать следы повреждений
Нарезка труб производится с соблюдением мер предосторожности. Лезвия инструмента должны быть достаточно острыми, на корпусе отсутствовать следы повреждений. С помощью трубореза можно раскраивать длинные участки трубы, но не меньше 2-х её диаметров
При нарезке слишком коротких деталей возможно соскальзывание резака
С помощью трубореза можно раскраивать длинные участки трубы, но не меньше 2-х её диаметров. При нарезке слишком коротких деталей возможно соскальзывание резака.
Недопустимо использовать во время работы смазки и прочие жидкие растворы для облегчения нарезки заготовок. В процессе пайки эти средства могут создать дефекты, что отразится на качестве соединений.
