Когда используются плавающие фундаменты и их виды
Плавающий тип может быть использован при сооружении любого объекта, но наиболее востребованными они являются в местах размещения объекта строительства, где присутствует пучинистость грунта, близкое залегание грунтовых вод к поверхности земли, а также имеются прочие негативные факторы, отражающиеся на эксплуатации готового сооружения.

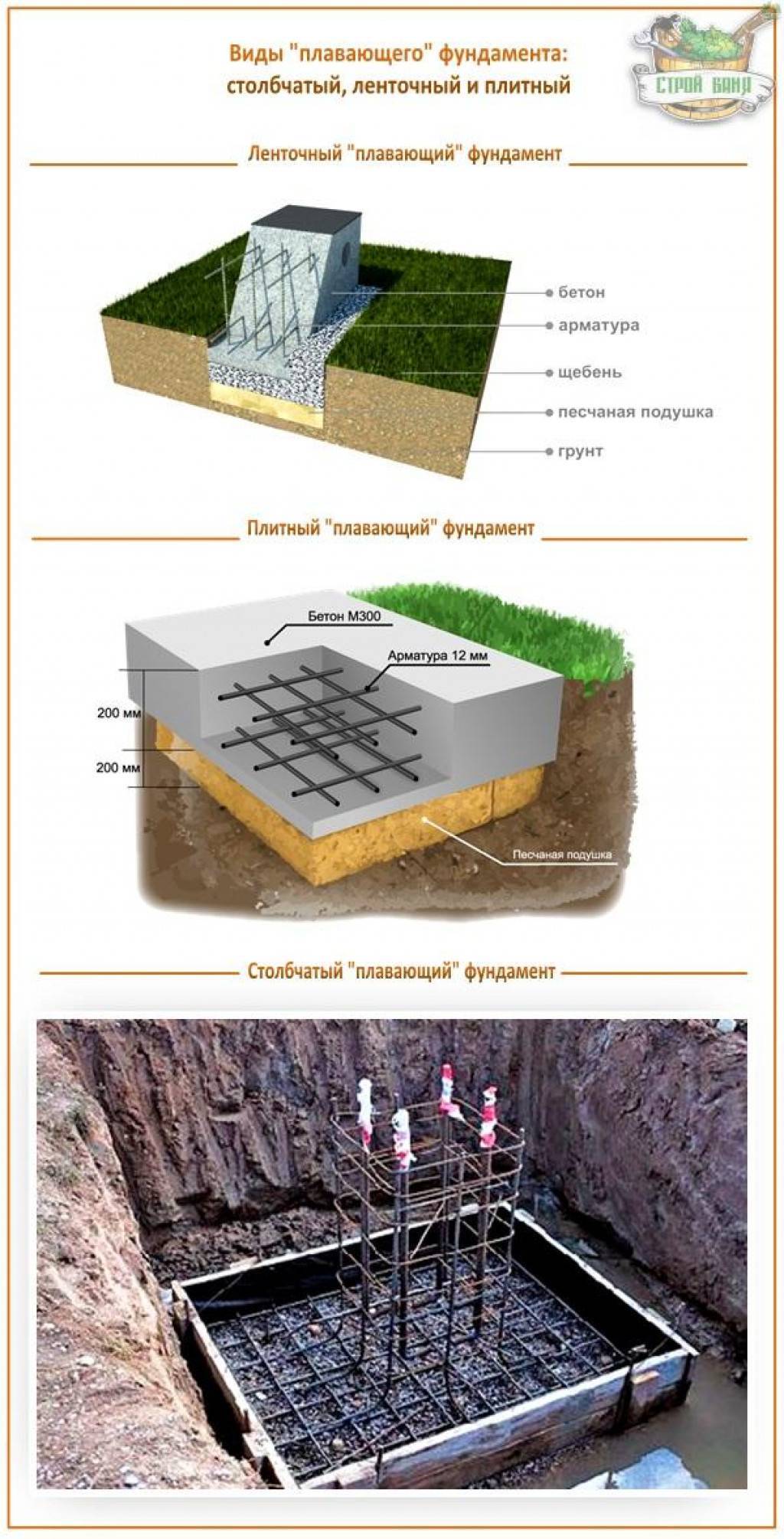

Фундаменты данного типа классифицируются по видам следующим образом, это: шведская и монолитная плита, ленточная и столбчатая конструкция.
Шведская плита
Название данного типа произошло из-за места разработки данной технологии изготовления оснований.
Отличительной особенностью данного вида является наличие теплоизоляции со всех сторон основания, а также размещение в нём всех инженерных коммуникаций, в том числе и системы отопления, в теле
монолитной плиты.
Схема устройства шведской плиты
Важно! При сооружении фундамента типа утепленная шведская плита (УШП), наружная поверхность служит основанием для ограждающих конструкций (стены, перегородки и т.д.), а также полом первого этажа объекта строительства. Достоинствами плавающей фундаментной плиты данного вида, являются такие показатели как то:
Достоинствами плавающей фундаментной плиты данного вида, являются такие показатели как то:
- возможность использования на различных типах грунта, вне зависимости от уровня залегания грунтовых вод;
- наличие теплоизоляции и системы
тёплый пол
обеспечивают отсутствие потерь тепла, а также образование конденсата на поверхности фундамента; - ровная поверхность позволяет выполнять монтаж покрытия пола первого этажа без выполнения дополнительных монтажных работ;
- малые сроки выполнения работ без использования тяжёлой строительной техники.
Из недостатков УШП следует отметить следующие моменты, это:
- возможность использования только на ровных участках размещения;
- необходимость выполнения точной разметки при укладке инженерных коммуникаций;
- невозможность использования на грунтах с низкой несущей способностью (торф и прочие);
- сложность обслуживания и ремонта инженерных сетей;
- высокая стоимость изоляционных материалов.

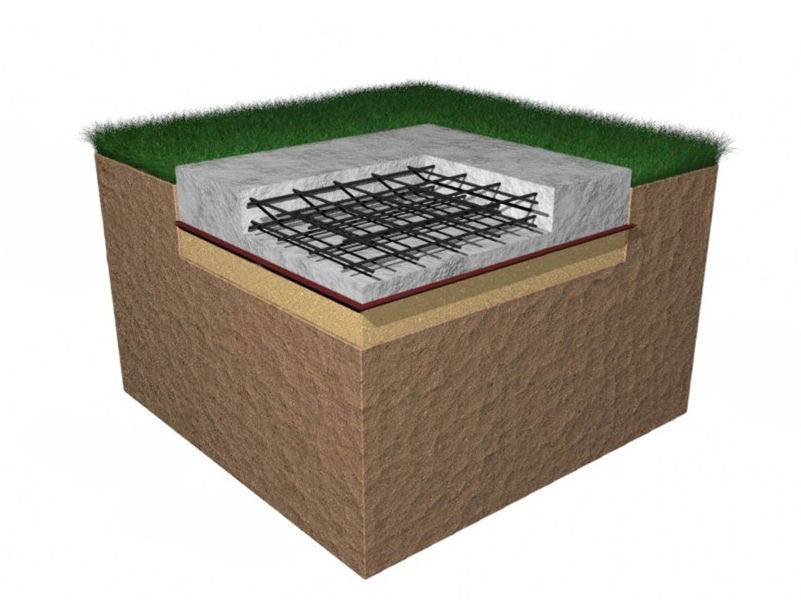

Монолитная плавающая плита
Отличительной особенностью данного типа фундамента от УШП является отсутствие утеплителя и инженерных коммуникаций при настиле пирога
.

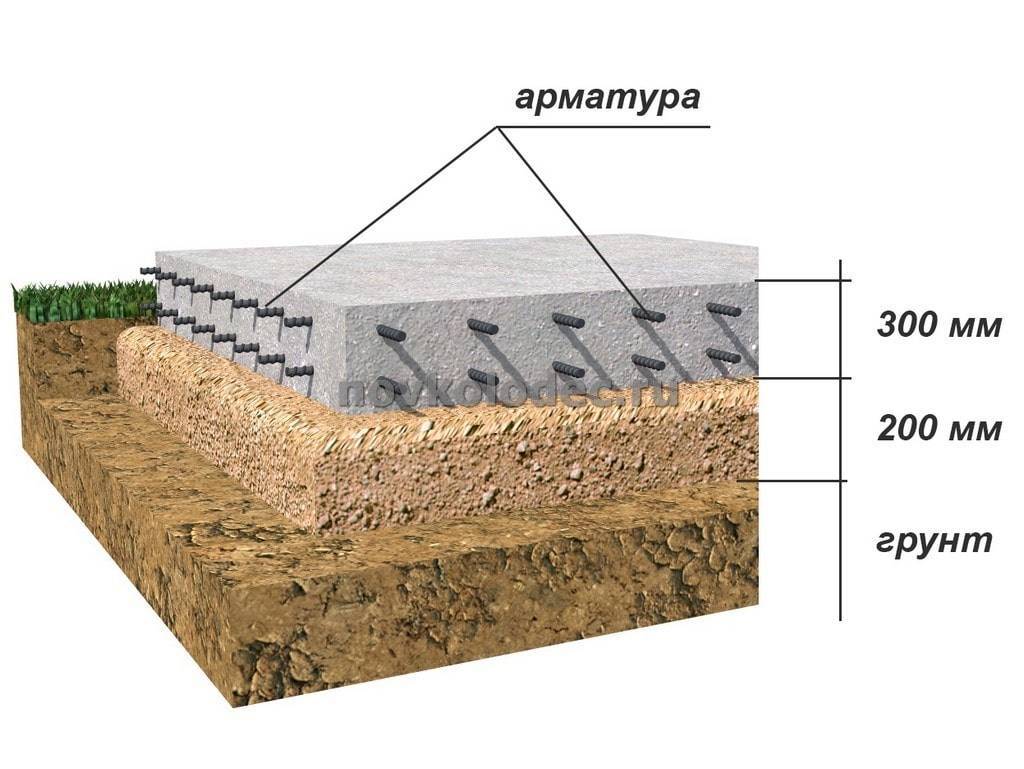

Схема устройства основания данного типа представлена на нижеследующем рисунке:
Слои пирога
основания типа монолитная плавающая плита
Достоинствами данной конструкции являются:
- снижение объёмов выполняемых земляных работ в сравнении с обычными типами фундаментов;
- простота выполнения монтажа;
- продолжительные сроки эксплуатации.
Недостатками конструкции являются такие показатели, как:
- невозможность устройства подвальных помещений;
- возможность использования на зданиях с ограниченной этажностью;
- относительно высокая стоимость работ, обусловленная большим количеством используемого бетона.
Ленточный плавающий фундамент
Отличительной особенностью оснований ленточного типа, является наличие лишь замкнутой решетчатой конструкции в виде ленты, а не сплошной плиты, как в выше рассмотренных вариантах.
Достоинствами данного типа фундаментов, в сравнении с плитной конструкцией, является снижение трудоёмкости выполнения работ и расхода строительных материалов.
К недостаткам следует отнести необходимость монтажа более сложной опалубки и сооружения чернового пола.
Плавающий столбчатый фундамент
Конструкция столбчатого фундамента предполагает сооружение отдельных столбов, размещаемых в углах строящегося здания и в местах пересечения (сопряжения) стен между собой.
Отличительной особенностью оснований данного вида является их незначительное заглубление в поверхность земли, что упрощает выполнение монтажных работ и снижает стоимость строительно-монтажных работ, но, одновременно с этим, ограничиваются возможности использования по видам сооружаемых на них строений.
Важно! При использовании подобной конструкции фундамента, для надежной фиксации столбов по отношении друг к другу, а также для придания ей жёсткости, необходимо обустройство ростверка, что несколько увеличивает стоимость выполняемых работ. Вариант устройства плавающего столбчатого фундамента с ростверком из деревянного бруса
Вариант устройства плавающего столбчатого фундамента с ростверком из деревянного бруса
Статья по теме:
Виды фундаментов для частного дома: ленточный, столбчатый, плитный; как выбрать вид устройства фундамента, как сделать его усиление и утепление, на что необходимо обратить внимание при закладке — читайте в публикации

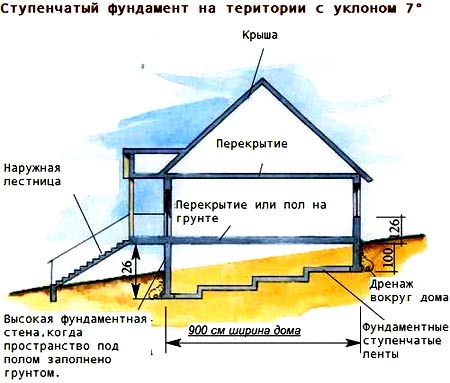

Ступенчатый фундамент на склоне
Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент. Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:
- Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
- Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
- Ступени располагаются по всей длине, ступенчатыми будут и стены дома.
Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.
Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше.Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке. Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.
Изготовление фундамента состоящего из балок собственными руками
Большое преимущество в оборудовании основания из плит – маленькой объём работ с землей. Вам не требуется глубокий котлован или канава. Можно только слегка заглубиться для насыпи подушки из гравия.
Вот образцовый алгоритм работ по обустройству утеплённого шведского фундамента:
| Картинка | Описание действия |
 | На первой стадии нужно произвести разметку и насыпать песчано-гравийное поверхность фундамента. Тут же прокладывают канализационные трубы. |
 | Плиты пенополистирола ложатся по разметке, выполненного кольями и верёвками. В первую очередь ставят плиты с бортами вдоль периметра. |
 | Швы между плитами промазываются клеем специализированным пенополистирольным клеем и дополнительно крепятся гвоздевыми пластинами. |
 | После выставления периметра плоские плиты ложатся по всей территории. |
 | Сверху пенопласта разстилается рулонная гидрозащита. |
 | Защиту от негативного воздействия влаги необходимо разместить и на бортах пенополистирольной опалубки. |
| На готовую опалубку ложиться очередной слой крепкого утеплителя. | |
 | На еще один слой утеплителя ложиться и крепится система пола с функцией подогрева и прочие инженерные сети. Сразу выполняется опрессовка. |
 | Сверху технических коммуникаций ложиться анкерная сетка. |
 | Сетка не должна лежать на коммуникациях, её приподнимают на специализированных подставках. |
| Анкерная сетка прочно связывается проволокой для вязания. | |
 | Для заливания основания необходимо выбрать бетоньерку, так как выполнить все необходимо одномоментно и быстро. Именно так плита выйдет монолитной. |
| Во время заливки нужно сразу выравнивать поверхность. После фундамент должен набрать крепость на протяжении четырех недель. |
Преимущества фундамента «плавающая плита» и технологии укладки
Конструируя здания, высококвалифицированные инженеры обязательно учитывают уровень возможных нагрузок на определенном участке. Естественно, сыпучая, непрочная поверхность нуждается в минимальном давлении. Укладка монолитного листа позволяет снизить натиск на грунт до 0,1 кг на квадратный сантиметр и сделать опору неуязвимой к различным движениям грунта.
Благодаря правильно применяемой технологии плавающего фундамента данный вид основания имеет множество достоинств:
- простота изготовления;
- высокий коэффициент несущей способности;
- возможность устройства базиса здания на сложных грунтах;
- экономичность (монолитная плита выступает в виде черновой стяжки);
- стойкость к локальной деформации и т.д.
Специалисты «ИнноваСтрой» точно знают, как правильно залить плавающий фундамент. Чтобы обеспечить стойкость и противодействие деформационным силам, активно наблюдающимся в межсезонье, необходимо правильно рассчитать геометрические параметры возводимого сооружения.
Создавая котлован, следует учесть, что плита должна находиться ниже уровня грунтовых вод. Подготовленное пространство ограждают опалубкой, внутри которой осуществляется армирование
Прежде чем сформировать арматурную конструкцию, важно провести ряд подготовительных работ:
- выровнять первый слой основания;
- проложить щебень толщиной 10 см;
- просыпать песком;
- провести трамбовку каждой прослойки.
Чтобы достичь неразрывной связи между стеной и основанием, следует по местам возведения коробки оставить выпирающие металлические прутья. Связывая арматурные стержни, специалисты «ИнноваСтрой» сохраняют между ними шаг 20 см – 25 см.
Готовая цельная металлическая конструкция плавно заливается бетонным раствором, который разравнивается и трамбуется методом штыкования. Плоскость, на которую опираются несущие стены сооружения, в течение нескольких дней смачивается водой – это обеспечивает постепенное высыхание без образования трещин.
Вариант монолитного плавающего фундамента
Что же представляет из себя этот вид фундамента? Говоря по-простому, это плита из железобетона, свободно расположенная на подушке (основании) из сыпучих строительных материалов.
- Такой вид плавающего фундамента выбирают при строительстве достаточно тяжелых сооружений, выполненных из камня, бетонных блоков или кирпича.
- Другое, возможно знакомое вам название, – заливной фундамент. Его делают, применяя чистый раствор, без использования крупных камней, а в качестве наполнителей подойдут гравий либо щебень мелкого и среднего размера.
Для устройства такого фундамента понадобится опалубка. Самым подходящим оборудованием в процессе уплотнения считается вибратор, он заметно улучшает качества бетона. Хочется отметить, что такой фундамент не требует большой толщины основания, достаточно даже 40 см.
Схема устройства бетоносмесителя.
Вот что важно – размер и форма плавающего плитного фундамента должен иметь точное соответствие параметрам строения. Итак, с чего же начать устройство плавающего фундамента своими руками? Технология устройства плавающих фундаментов предусматривает первоначальные действия по укладке подушки (основания) под фундамент
Итак, с чего же начать устройство плавающего фундамента своими руками? Технология устройства плавающих фундаментов предусматривает первоначальные действия по укладке подушки (основания) под фундамент.
Для этого вам понадобится щебень, грунт, крупнозернистый песок либо их смесь. Толщина основания должна быть примерно 40 см.
Далее приступайте к изготовлению щитовой опалубки высотой 30 см. Для ее устройства подойдут любые ровные доски, которые необходимо закрепить при помощи колышек с наружной стороны. Расстояние между ними не должно превышать полутора метров.
Еще один важный момент предусматривает заливку ребер жесткости. Для их устройства выкапываются канавки и на их дно укладывается толь или рубероид. Это необходимо для удержания влаги в растворе.
Плитный плавающий фундамент подлежит обязательному армированию. Проводится оно после окончания предварительных работ. Для этого по всему основанию раскладывается арматура. Равномерность – основное требование при выполнении этих работ. И не забудьте, что вдоль канав тоже укладывается арматура.
После этих процедур можно переходить к заливке фундамента бетоном. Какие материалы используются в качестве армирующих элементов?
Схема заливки бетонного фундамента.
Это могут быть толстая проволока, прутья (металлические), небольшие отрезки труб (железных), профиль и так далее.
Смесь для заливки плавающего фундамента готовится из портландцемента М400. Он смешивается со щебнем в отношении 1 к 2. При использовании крупного песка отношение будет выглядеть по другому – 1:1:1.
Прочность вашего фундамента будет зависеть и от такого фактора, как качество перемешивания
Поэтому обратите на этот процесс особенное внимание.
После окончания заливки поверхность плиты утрамбовывается и выравнивается при помощи уровня. Если есть необходимость для выравнивания некоторых участков, нужно добавить раствор.
Лучше всего, если на этом этапе работ вам будет кто-нибудь помогать, так как выполнять эту процедуру вдвоем – намного удобнее. Используйте в работе длинное правило. Сделать его можно своими руками или приобрести готовый заводской вариант (алюминиевый).
- Очень важный момент – заливку фундамента нужно выполнять одномоментно. При имеющихся сомнениях на этот счет лучше залить всю площадь, но не полностью, а наполовину. Продолжить можно будет на следующий день. Категорически не рекомендуется выполнять заливку плиты частями.
- После того как заливка закончена, поверхность готовой плиты укрывается любым листовым материалом либо пленкой. 14 дней в таком состоянии будет достаточно. Не забывайте время от времени делать процедуру увлажнения фундамента, тогда его отвердение будет более качественным и правильным.
- После отвердевания демонтируется опалубка, а на ее месте осуществляется кладка кирпичного цоколя. Так же как и при устройстве других видов фундамента, цоколь оснащается специальными отверстиями для вентиляции подпольного пространства.
При отсутствии вентиляции – вам грозит появление плесени. Размер вентиляционных отдушин должен быть не менее 15х15 см, а их расположение целесообразно на расстоянии 15 см над землей.
Выполнить устройство плавающего фундамента возможно своими руками, но существует возможность воспользоваться услугами профессиональных компаний. Примерная цена выполнения таких работ составляет 4000 рублей за кв. м.
Мифы о плавающих плитах или как застройщику сократить бюджет строительства
Ввиду доступности информации на строительных форумах частные застройщики часто получают ее в избытке, пытаясь применить сразу все технологии в своем проекте. Плавающий фундамент можно построить гораздо дешевле, если реально оценить необходимость для конкретных условий следующих операций:
- только УШП – на практике часто достаточно утеплить отмостку, чтобы получить полное отсутствие промерзания;
- заглубление в котлован – руководство Сажина, нормативы ТСН 50-303 допускают устраивать незаглубленные фундаменты на поверхности (пахотный слой с большим содержанием органики все же придется снять целиком);
- обязательно песок, щебень в фундаментной подушке – допускается любой из этих материалов либо их комбинация, так как дренажные свойства в любом случае высокие;
- геотекстиль под подстилающим слоем – необходим исключительно на слабых грунтах (пылеватые, торфяник, водонасыщенный) для повышения расчетного сопротивления;
- встроенный теплый пол – водяные, электрические или комбинированные контуры можно уложить позже в стяжку на этапе отделки.
Все это позволяет сэкономить бюджет строительства без снижения ресурса. Если имеются сомнения в целесообразности применения какой то методики, её лучше разрешить на этапе проекта. Отбрасывать следует заведомо не нужные для конкретных эксплуатационных условий технологии.
Таким образом, плавающий фундамент приближается по бюджету к МЗЛФ, становится популярнее у индивидуальных застройщиков ввиду максимальной надежности в сравнении с прочими основаниями жилища.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Преимущества и виды плавающего фундамента
В соответствии с СП 50-101, разрешается возведение незаглубленных и малозаглубленных фундаментов, которые из-за особенности конструкции получили название «плавающий». Их основная отличительная черта и особенность – это очень мощное армирование и довольно большая опорная поверхность. В роли такой поверхности может вступать плита или решетка.
Плавающая плита
Монолитный плавающий фундамент – это плита, которая представляет основание высокой прочности. Перед его обустройством почву под будущим домом стараются надежно защитить от промерзания. С этой целью используют дренаж, осушают или удаляют, заменяя одним из инертных материалов, который не имеет в своем составе глины, подверженной сильному вспучиванию.
Конструкция плавающей плиты
Среди разновидностей плавающей плиты:
- перевернута чаша;
- кессонная плита;
- чаша.
Каждый вид имеет свои особенности в виде усиленных ребер жесткости или возможности обеспечить возведение цоколя из бетона любой нужной высоты. Плита кессон используется при возведении построек, имеющих погреб. Такое помещение расположено обычно под одной из существующих комнат.
Плавающая решетка
Данный плавающий фундамент или конструкция отличается от привычных малозаглубленных оснований наличием пересечением внутренних ребер жесткости. Образованная решетка имеет шаг ячейки размером не менее одного метра и не более трех. Такая решетка очень близка по своей сути к монолитной плите. При вспучивании грунта она способна подниматься и вновь опускаться на свое место при оттаивании почвы.
Особенности монтажа такого основания заключаются в использовании пленки из полиэтилена, которую расстилают на подсыпку из песка, щебня или комбинации того и другого. На расстоянии 40 сантиметров друг от друга укладывают блоки из пенополистирола (пенопласта). Толщина каждого такого блока достигает 40 сантиметров.
Плавающий столбчатый фундамент
Плавающий столбчатый фундамент
Такой плавающий фундамент обустраивают на песчаных, скальных почвах и грунтах, в основе которых лежит гравий, при возведении легких строений в виде щитовых коттеджей. Технология выполнения работ требует обустройства подушки и гидроизоляции.
Главное отличие от первых двух вариантов – возможность использования блоков ФБС, а не монолитных конструкций. В этой конструкции отсутствует цоколь, расстояние между столбами достигает 2,5 метров.
Плавающий фундамент обладает множеством достоинств, но существуют и отдельные недостатки. Главным из них является высокая стоимость и высокая трудоемкость работ.
Плавающий фундамент своими руками. Ленточный вариант
Схема приготовления бетонной смеси.
Его используют для более легких сооружений. Основание такого фундамента мелкозаглубленное. Что же представляет собой ленточный плавающий фундамент?
Это замкнутая конструкция из железобетона, для устройства которой необходимо выполнение подушки (основания) из песка и гравия. Больше всего такой тип фундамента подходит к участку, имеющему горизонтальный профиль (перепады составляют не более чем 30 см). Любые из нижеперечисленных грунтов подойдут для его устройства. Это:
- суглинистый грунт;
- песочный;
- глиняный.
Строить на таком фундаменте можно только довольно легкие сооружения каркасного и сборного характера. Например, гараж, баню или кладовку.
Устройство обычно начинается с проведения земляных работ. После выполнения разметки выкапывается траншея по всему периметру будущего сооружения. Глубина траншеи достигает 70 см, ширина – 50. На дно траншеи засыпается щебень, слой которого должен составлять 30 см. После него наступает очередь песка, если песок сухой, его будет необходимо увлажнить.
Обратите внимание, что щебеночный слой является обязательным, так как он предотвратит возможность локальных просадок, выполняя функцию амортизатора. Увлажнять готовую подушку необходимо в течение 3 дней. После того как осуществили полив, тщательно трамбуйте основание
Когда подушка (основание) будет готово, можно изготавливать опалубку
После того как осуществили полив, тщательно трамбуйте основание. Когда подушка (основание) будет готово, можно изготавливать опалубку.
Схема определения пластичности бетонной смеси.
При имеющихся перепадах на участке заливку выполняют ступенчатым способом. Так же как и вариант монолитного плавающего фундамента, ленточный фундамент подлежит армированию. Для этих целей используют специальную сетку либо металлические пруты.
Проводится армирование на двух уровнях. Первый ряд на расстоянии 5 см от нижнего края бетона, второй – ниже на 5 см от верхнего края фундамента. Так же как и в первом случае, заливка проводится одномоментно.
Полностью залитый фундамент накрывается пленкой и в течение недели производится его ежедневное увлажнение. После этого опалубка снимается и можно переходить к кладке цоколя.
К положительным свойствам ленточного плавающего фундамента можно отнести следующие характеристики:
- под силу возведению своими силами, достаточно двух рабочих;
- не требует профессиональных навыков;
- подходит для строительства любых легких сооружений;
- доступная стоимость;
- устойчив при наличии пучинистых почв и имеющихся внутригрунтовых напряжений.
https://youtube.com/watch?v=Mzrj-h365C8
Естественно, что как и у любого другого фундамента, у ленточного плавающего есть свои недостатки. К ним можно отнести:
- не подходит для участков с большими перепадами;
- не рекомендуется при строительстве тяжелых объектов из камня, кирпича и так далее.
Виды фундаментов в строительстве
В строительстве существуют несколько видов фундаментов. Каждый из них предназначается для конкретного случая. Расскажем о каждом из них более подробно:
Ленточный фундамент. Наиболее распространен в малоэтажном и частном домостроении. Они представляют собой бетонную ленту с армированием. Располагается он по периметру всего здания. Данный фундамент отлично подходит для домов с предусмотренными подвалами и гаражами. На таком фундаменте можно строить как тяжелые кирпичные дома, так и легкие из дерева. В первом случае он будет заглублен, а для возведения легких сооружений сильного углубления не требуется.
Столбчатый фундамент. Название говорит само за себя. Его возводят размещая столбы в углах здания и в местах пересечения стен. Между столбами делают перемычки из бетона, кирпича или бутовой кладки. При таком фундаменте невозможно устройство подвала в доме. Кроме того он подходит для строительства легких домов. Лучше всего столбчатый фундамент возводить на устойчивых грунтах.
Монолитный. Представляет собой единую плиту залитую из бетона с армированием. Данный вариант дает свободу планировки и защищает сооружение от деформаций при проседании грунта. Для его монтажа не требуется специальная техника, что позволяет проводить работы самостоятельно.
Зная сильные стороны каждого вида фундаментов вы без проблем выберите подходящий для возведения своего дома.
Где используют плавающий плитный фундамент?
Да практически везде! Возводимая над нулевым уровнем плита подойдет к любому типу грунта. Но особенно удачно плавающая плита сочетается с пучинистыми и болотистыми грунтами. То есть, такое основание не имеет противопоказаний по типу грунта.
Совершенно иное дело – рельеф участка. Плитный фундамент можно заложить только на относительно ровной площадке, с углом уклона не более пяти градусов. С более крутого склона плита просто соскользнет. Поэтому, уточняя наш излишне оптимистичный ответ, мы можем утверждать, что монтаж фундамента плавающая плита возможен на любом типе грунта, при условии минимального (до пяти градусов) уклона рельефа строительной площадки.
Какими достоинствами обладает плавающее основание?
В перечень достоинств фундаментов плавающего типа можно включить следующие характеристики:
- Универсальность – плавающий фундамент можно возводить на грунтах любого типа.
- Прочность – плитные фундаменты выдержат вес и легкой, каркасной конструкции, и тяжелого строения из кирпича.
- Жесткость – основания плитного типа одинаково хорошо противостоят любой нагрузке, распределяемой по любым векторам приложения сил. Такой фундамент практически не замечает нагрузки эксплуатационного типа, источником которых являются люди, мебель и бытовая техника. Одновременно с этим основание противостоит достаточно ощутимым конструкционным нагрузкам: весу стен, перекрытия и кровли. И, разумеется, монолитная плита способна выдержать довольно существенные временные нагрузки, источником которых является деформация пучения, вес снега на кровле и давление ветра.
- Гидрофобность – снабженный надежной гидроизоляцией фундамент плитного типа способен противостоять грунтовым водам с любой глубиной залегания. Существуют вполне удачные проекты плавающих фундаментов, возведенных на грунтах с глубиной залегания грунтовых вод менее одного метра!
Недостатки плавающего основания — существуют ли они?
Разумеется, у плитных оснований, как и у любой другой конструкции фундаментов, имеются и свои недостатки, к которым относятся следующие характеристики:
- Трудоемкость – строительство любого монолитно фундамента относится к самым трудоемким операциям, а сооружение основания плитного типа является чемпионом по сложности процесса обустройства даже среди монолитных конструкций.
- Дороговизна – плитный фундамент стоит недешево. Причем на смету влияет и дороговизна самого процесса строительства фундамента, обусловленная уже заявленной трудоемкостью этого процесса, и дороговизна строительных материалов, объяснимая не высокой стоимостью достаточно дешевого бетона, а огромными объемами используемого в процессе строительства материала.
