Инструменты и материалы
Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:
- сварочное оборудование;
- электроды;
- ножовка по металлу или болгарка (угловая шлифмашина).
Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.
Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции
Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:
- швеллеры (не меньше 8 номера), (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
- стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
- отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
- отрезок трубы – для изготовления гнезд под головку штока домкрата.
Особенности пресса из домкрата
Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.
Применение и принцип работы
Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.
А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.
Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:
- штамповка и выгибание разного рода предметов;
- ковка деталей из металла;
- выдавливание стальных профилей;
- пакетирование деревянных, пластиковых и металлических изделий.
Применения в домашних условиях
Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.
При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля
При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.
Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.
Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.
Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

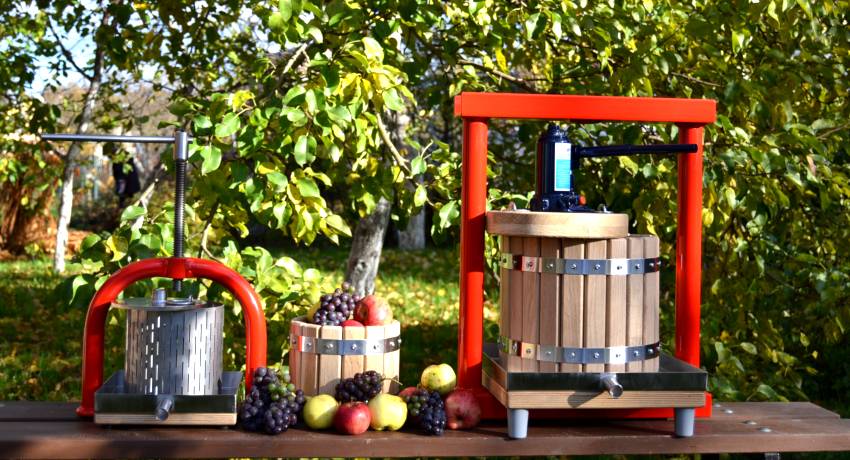

Гидравлический пресс также применяется для выдавливания сока из фруктов
Устройство
Конструкция состоит из следующих элементов:
- замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
- подвижной поперечины, на которой закреплен корпус домкрата;
- пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

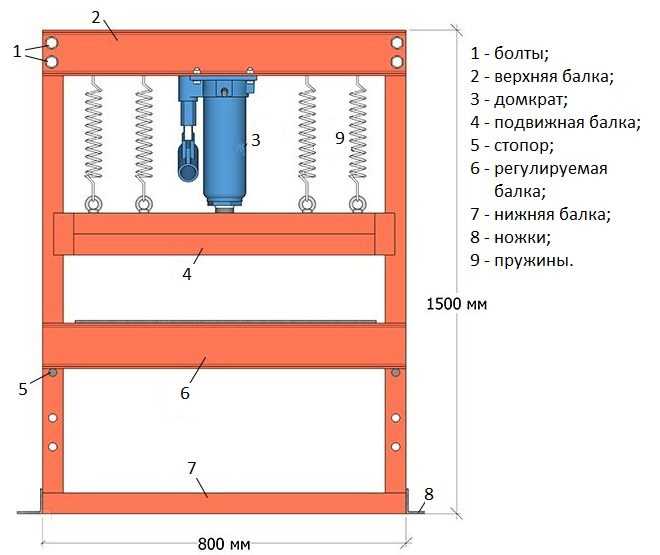

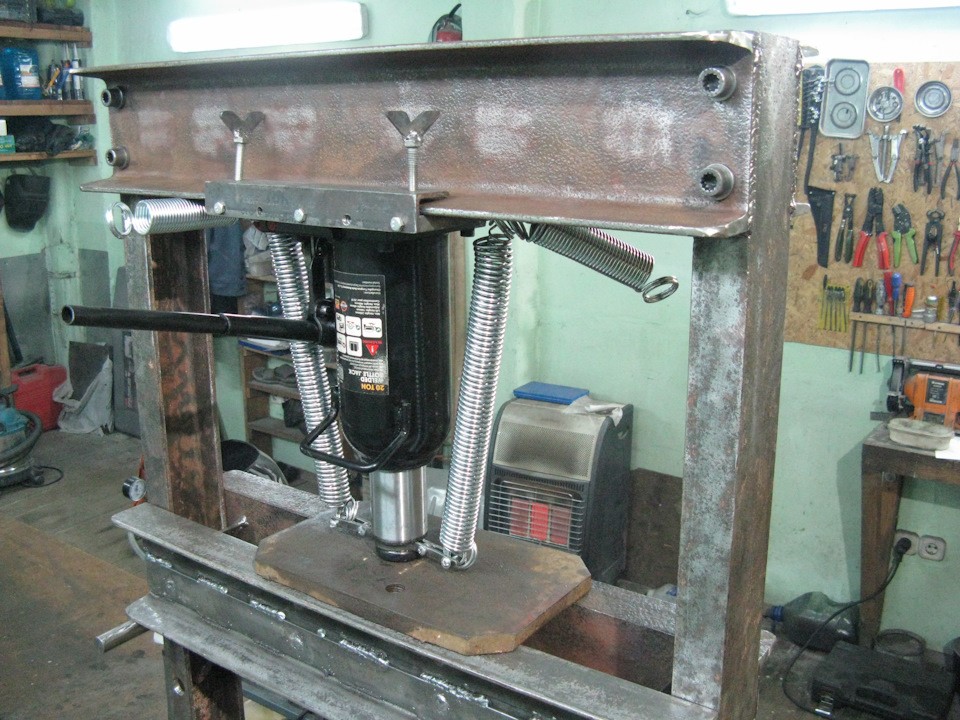

Устройство пресса из домкрата.
Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).
Принцип работы
Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.
Назначение и функции пресса: области применения устройства
Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.
Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.
Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.
Самодельная установка применяется для работы в гараже и мастерской
Итак, рассмотрим подробнее для чего необходимо подобное устройство:
- выпрессовка разных подшипников, то применяется в маленьких автомастерских;
- сгибание метизов разнообразной формы;
- обеспечение давления для склеивания двух элементов;
- монтаж заклепок.
Попробуйте изготовить пресс своими руками в гараж. Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.
Простой вариант для гаража
Давайте рассмотрим некоторые варианты:
даже маленькому автосервису необходим гидропресс, который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

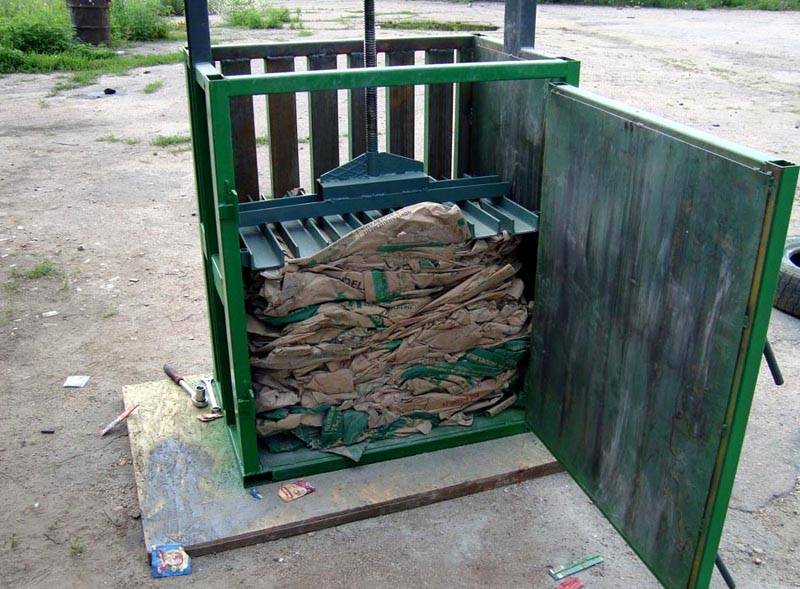

Установка для макулатуры
полезен и пресс для картона, с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический насос;
Подборщик в работе
Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.
Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.
При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.
Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.
Подобную конструкцию можно сделать двух видов:
- механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
- к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.
Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.
Принцип действия гидравлического пресса и его использование
Агрегат предназначен для обработки различных изделий, изготовленных из разных материалов.
Обработка изделий осуществляется при помощи высокого давления. Нормальную работу прибора обеспечивает использование специальной жидкости. В гидравлическом прессе эта жидкость находится под высоким давлением. Главные рабочие элементы конструкции – два основных цилиндра, которые имеют разный размер: в емкости меньшего цилиндра осуществляется увеличение давления жидкости и передача ее в рабочий цилиндр, который имеет больший диаметр. Между собой цилиндры сообщаются при помощи специального трубопровода высокого давления или специального канала. В большом цилиндре располагается поршень, на который действует подаваемая под большим давлением жидкость. В качестве рабочей жидкости в конструкции используется специальное масло. С поршня, расположенного в рабочем цилиндре, усилие передается на рабочий инструмент, с помощью которого осуществляется обработка заготовки.
Рабочее тело гидропресса – машинное масло.
Для осуществления производственных операций и предотвращения смещения заготовки каждая конструкция агрегата оснащается упором, который обеспечивает устойчивое положение заготовки для обработки.
Рабочий цилиндр в конструкции устройства располагается чаще всего в вертикальном положении. Горизонтальное положение рабочего цилиндра встречается в некоторых агрегатах, имеющих специальное назначение.
Существует большое количество разнообразных моделей гидравлических прессов, которые способны развивать давление до нескольких тысяч тонн. Конкретный показатель оказываемого давления подбирается в соответствии с особенностями обрабатываемого изделия и поставленными задачами.
Гидравлический пресс применяется в процессе проведения обработки труб, при необходимости проведения прессования различных изделий, при изготовлении различных прессованных изделий из резины, стружки древесины, пластических масс.
В домашних условиях для собственной мастерской можно изготовить гидравлический пресс своими руками из домкрата.

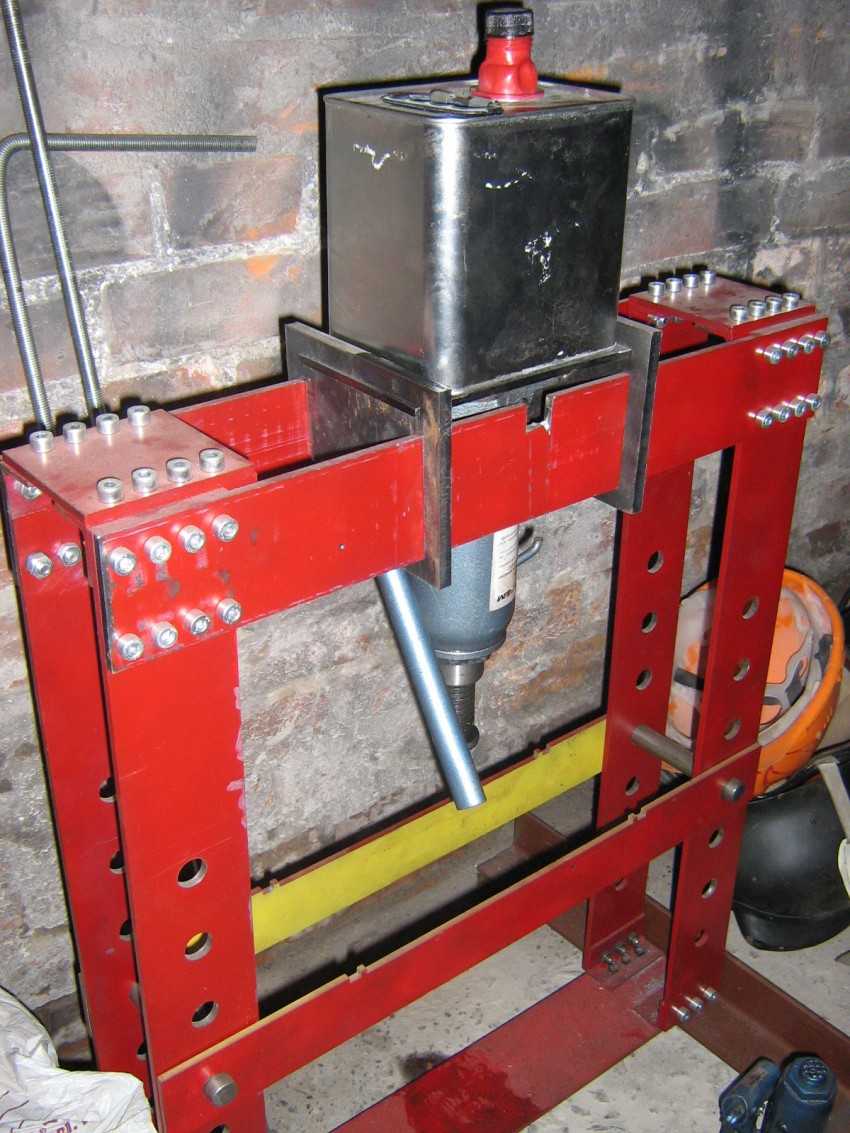

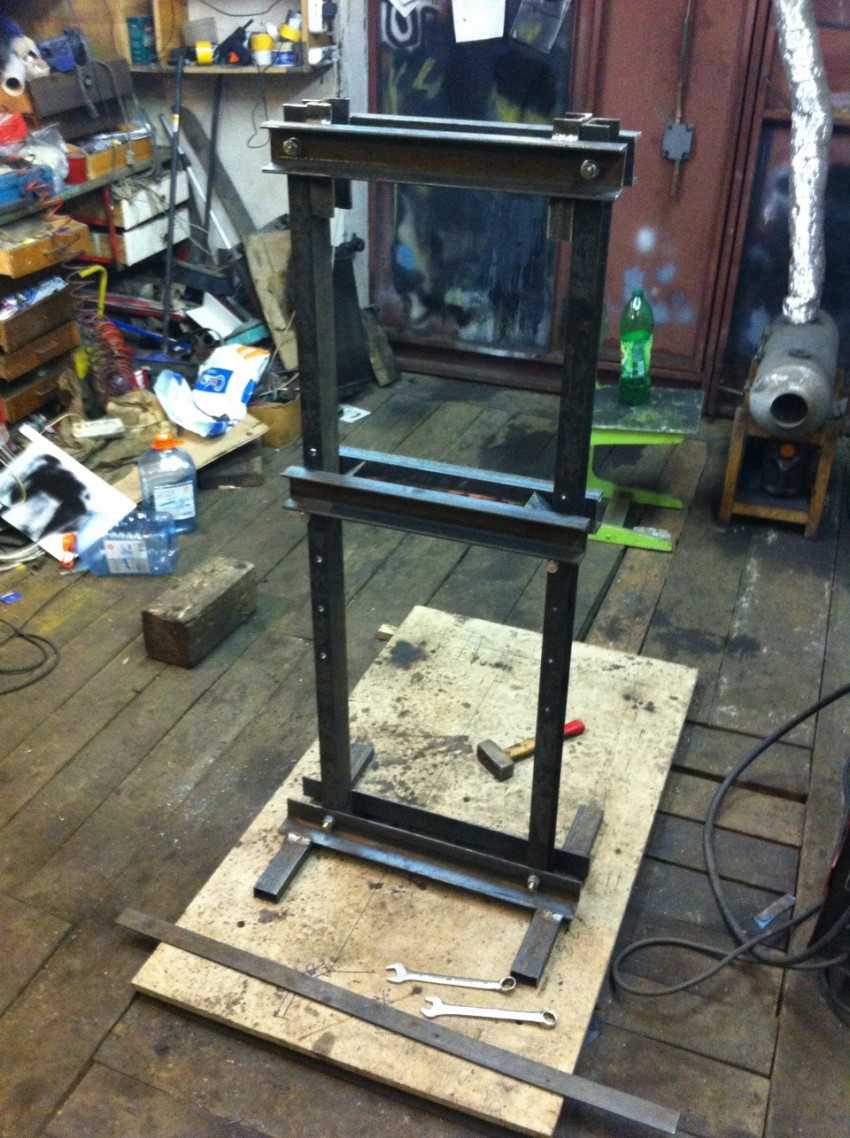

Самодельный пресс из домкрата: основа
Базой будет опорная платформа, способная выдерживать необходимую нагрузку. Основание нужно сделать как можно более прочным, так как давление прилагается пропорционально рабочим узлам. Рассчитывайте необходимую прочность так, чтобы станина была способна выдержать приходящуюся на нее нагрузку с запасом, так как работающий пресс самодельный будет стремиться разорвать рамную конструкцию.
Ширину рамного проема подбирайте в зависимости от размеров подготовленных к обработке материалов. Учитывайте тот факт, что этот показатель не может быть меньше суммарных размеров составляющих оборудования вашего пресса. Высота вычисляется на основании габаритов используемого домкрата, требуемой величины свободной амплитуды штока, и ожидаемой высоты предназначенных для обработки объектов.
Домкрат необходимо установить на основание, при этом в качестве упора для деталей будет использоваться верх самой рамной конструкции. Усилие, подаваемое штоком на обрабатываемый объект, должно передаваться от подвижного рабочего стола. Он монтируется сверху на рамную конструкцию домкрата. По станине должно быть обеспечено его свободное перемещение вверх и вниз.
Получить необходимую прочность вы можете, изготовив несколько ребер жесткости. Возьмите профиль квадратной либо прямоугольной формы 50х40/50х50мм. Если у вас нет изделия необходимых размеров, разрежьте большой лист в соответствии с требуемыми параметрами. Необходимо приложить профили один к другому боковыми частями и сварить их швы вверху и внизу. Это даст необходимую жесткость основания.
Чтобы сделать гидравлический самодельный пресс из домкрата устойчивым, вы должны приварить к уже изготовленной конструкции стальную пластину толщиной от 8 до 12 мм и размером 200х250 мм. По каждой стороне на домкрат устанавливаются две оттягивающие пружины – одним концом к рабочему столу, а другим – к основанию станины. Они крепятся специально для сжатия домкрата в исходное положение. Пружины должны иметь соответствующие размеры и жесткость.
Основные характеристики пресса
Помимо выпрессовки и запрессовки автомобильных подшипников или сайлентблоков, собственный гидравлический пресс может выполнять широкий объем работ по ремонту, профилактике и обслуживанию автомобиля своими руками. Потому если вы предпочитаете ремонтировать автомобиль самостоятельно, рекомендуем сделать для этих целей гидравлический пресс. Вы можете использовать готовые чертежи пресса, либо адаптировать устройство под свои конкретные требования и поставленные задачи.
Прежде чем сделать гидравлический агрегат для замены сайлентблоков, остановитесь на основных характеристиках данного оборудования. При разработке устройства учитываются такие параметры:
- Размеры оборудования;
- Общая масса устройства;
- Показатели хода поршня пресса;
- Присутствие манометра (для создания контролируемого усилия или давления);
- Параметры станины гидравлического станка.
Есть множество вариантов исполнения конструкции пресса. Потому вам стоит подумать, какой гидравлический агрегат подойдет конкретно для вашего авто. У некоторых в гараже стоит компактная машинка весом около 1 тонны. У других же может быть многотонный грузовик. Сами понимаете, что простейший пресс с минимальными параметрами создаваемого усилия справиться с грузовиком не сможет.
Многие решают сделать устройство на основе простого бутылочного гидродомкрата со встроенным ручным насосом.
Вакуумный пресс
При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.
У такой конструкции есть некоторые особенности:
- аппарат имеет только ручное управление;
- для работы применяются доступные материалы;
- скорость работы не должна уступать заводским аналогам.
Вакуумная конструкция собирается из таких деталей:
- станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится сварочный аппарат и электродрель;
- вакуумный стол делается из прижимной рамы, зажимов и ванны;
- также необходим и водокольцевой насос.
По аналогии производится и термовакуумный пресс.
Пресс подборщик
Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для мотоблоков. Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях. После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.
Вот достоинства от использования такого агрегата:
- сокращается время сушки, и уменьшаются потери сена;
- в несколько раз снижаются трудозатраты;
- повышается качество сена при хранении;
- возможна самостоятельная регулировка навесного устройства.
Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.
Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.
Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.
Настольный механический пресс
Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.
С помощью ручного пресса обрабатываются:
- полимеры и пластмассы;
- картон и поролон;
- всевозможные металлы;
- резина и кожа.
С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.
Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.
Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.
Конструкция домашнего пресса
Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

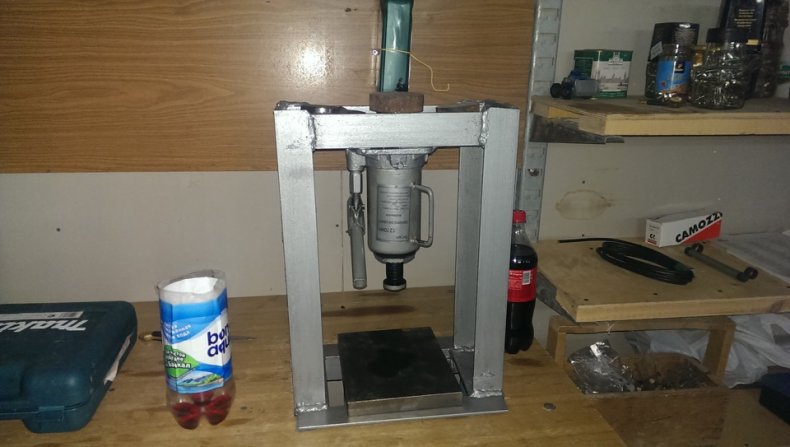

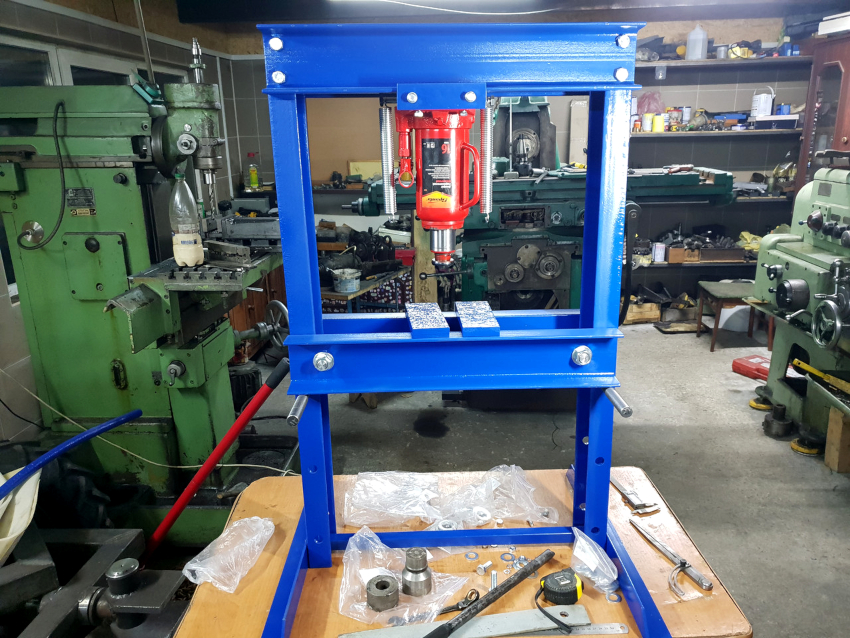

Один из самых распространенных и простых вариантов самодельного пресса
Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:
- размеры;
- масса оборудования;
- ход поршня;
- наличие в конструкции пресса манометра;
- характеристики используемой станины.
В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.
Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе
Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать

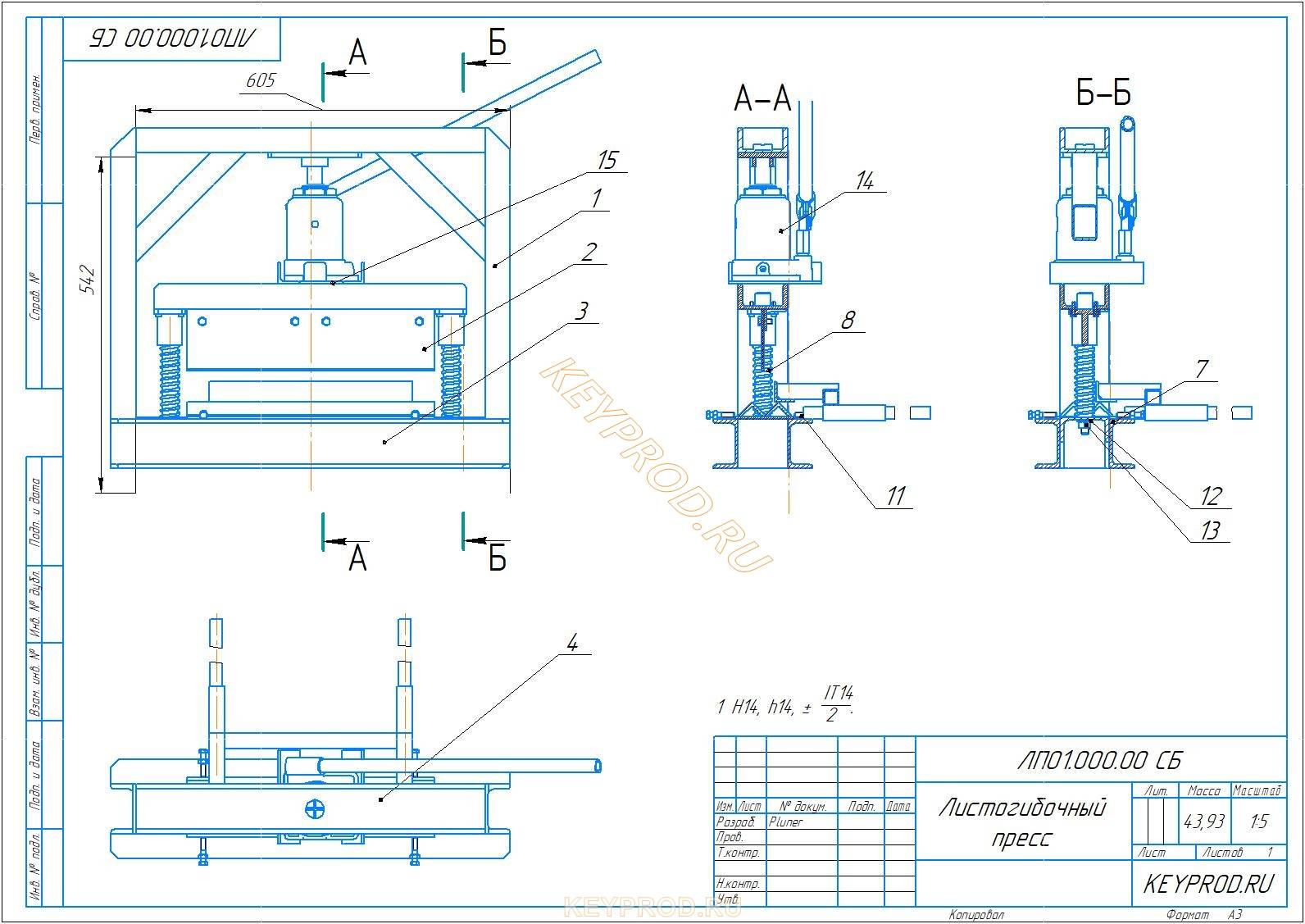

Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.
Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.
- Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
- Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.
Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

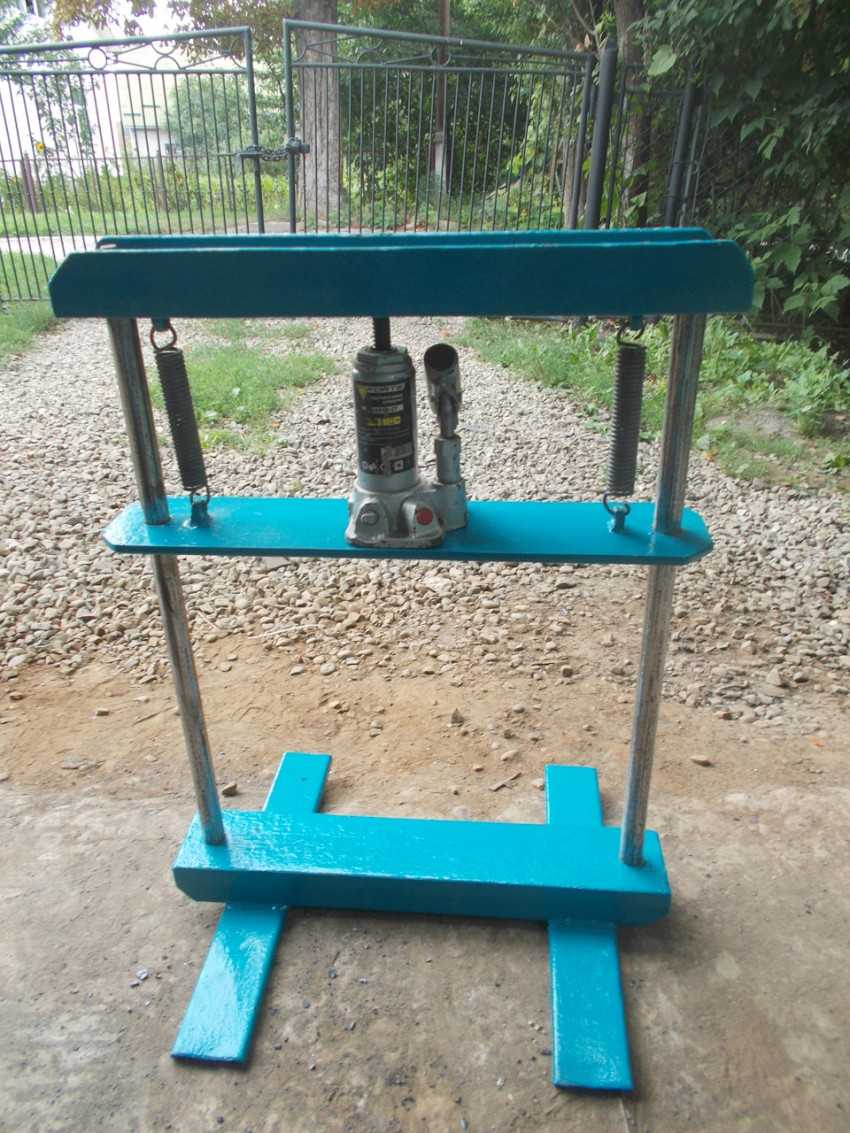

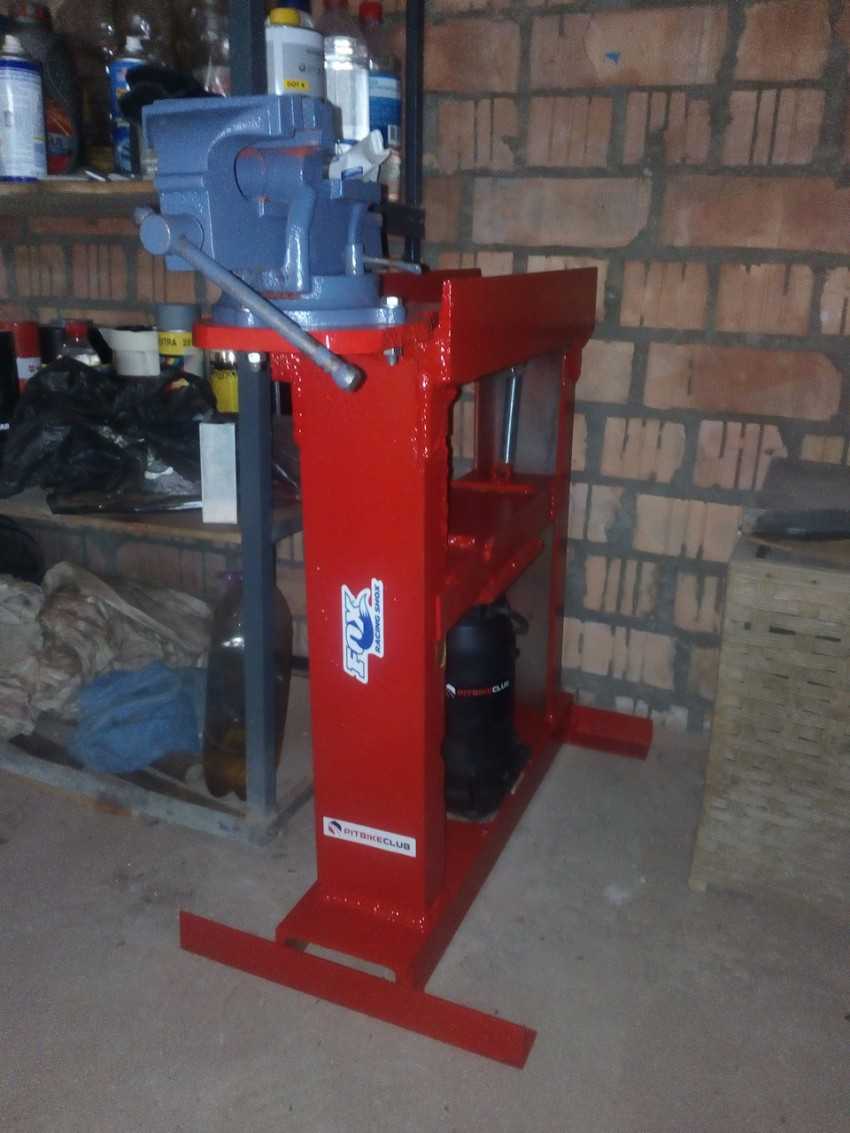

Вариант пресса с нижним расположением домкрата
Какой делать?
Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.
В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.
Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс своими руками можно сделать по одной из след. рамных конструктивных схем (см. рис.):

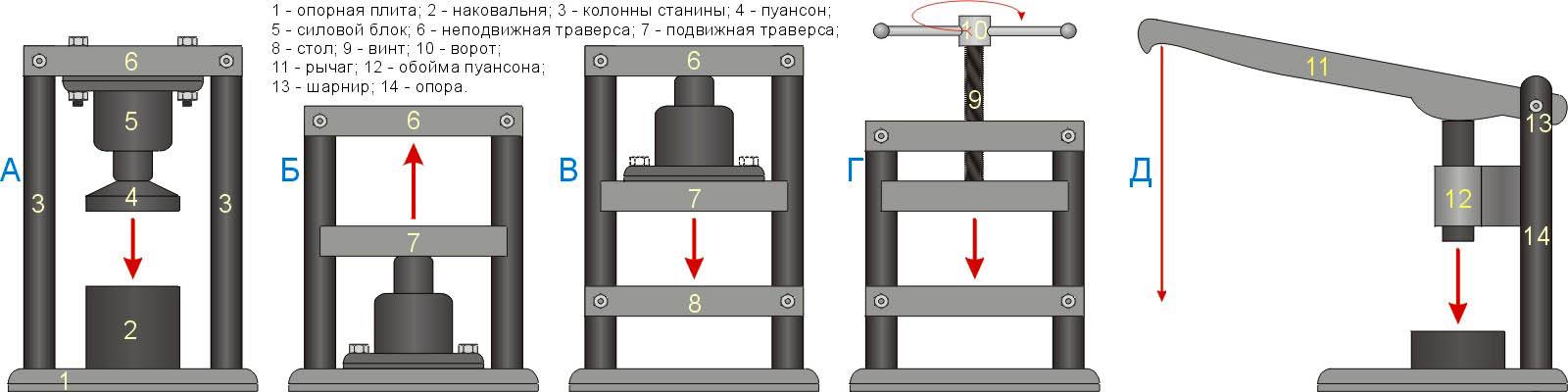

Основные конструктивные схемы самодельных прессов
- Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
- Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
- Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.
Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):
Когда достаточно усилия прессовки менее указанных значений:
Только ли гидравлика?
Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:
Самодельный механический пресс с электроприводом из винтового ромбического домкрата
Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.
Прессовка и вибрации
Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты
Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак
