Как проложить кабель в земле

Правила прокладки провода под землей

При прокладке подземных кабельных линий обязательно соблюдаются требования, прописанные в таком нормативном документе, как ПУЭ-7 (Правила устройства электроустановок, издание седьмое).

Инструкция по прокладке кабеля в земле

К основным требованиям, регламентируемым данными правилами, относятся глубина заложения подземной линии, ее расстояние от расположенных параллельно коммуникаций и надземных объектов.

Глубина заложения

Глубина закладки для кабельных линий с различным напряжением указана в таблице ниже.

Глубина заложения подземных кабельных линий с различным уровнем напряжения

Напряжение в подземной кабельной линии, кВ	Глубина заложения, м
до 20	0,7
35	1,0
110	1,5
220	1,5

При прокладке кабельных линий под пересечениями дорог, площадями минимальная глубина их закладки должна быть не менее 1 м.

На заметку. Уменьшение глубины заложения подземной линии до 0,5 м допускается при вводе её в здание. При этом протяженность участка, на котором разрешено такое уменьшение глубины заложения подземной линии, должна быть не более 5 м. Также разрешается уменьшение глубины заложения кабельной линии при пересечении ее с другой подземной коммуникацией. Силовой кабель при этом должен быть обязательно помещен в полиэтиленовую или гофрированную двухслойную трубу.

Расстояние от других коммуникаций и объектов

При прокладке электрического кабеля в земле между ним и другими коммуникациями, надземными объектами соблюдают следующие минимальные расстояния:

• от трубы самотечной бытовой канализации, дренажа – 1,0 м;
• от водопроводной трубы – 1,0 м;
• от газопровода низкого и среднего давления – 1,0 м;
• от газопровода высокого давления – 2,0 м;
• от теплопровода (труб центральной системы отопления) – 2,0 м;
• от фундамента здания – 0,6 м;
• от ствола дерева – 2,0 м;
• от кустарниковой растительности – 0,75 м.

Для подземных линий электропередач уменьшение указанных выше расстояний до 0,25 м (при условии использования защитных труб и футляров для кабелей) и 0,5 м (при прокладке без защиты) допускается при недостатке пространства. Для подземных ЛЭП 110-220 кВ минимальное сближение с расположенной параллельно коммуникацией допускается на участке протяжённостью не более 50 м. Исключением из этого правила является трубопровод с горючим содержимым (газовая или топливная труба), сближение с которым для высоковольтных подземных линий электропередач недопустимо.

При пересечении подземной ЛЭП другой кабельной трассой они должны быть разделены слоем земли не менее 0,5 м. Для трасс с напряжением менее 35 кВ допускается уменьшение данного норматива до 0,15 м при условии прокладки пересекающихся коммуникаций в железобетонных лотках.

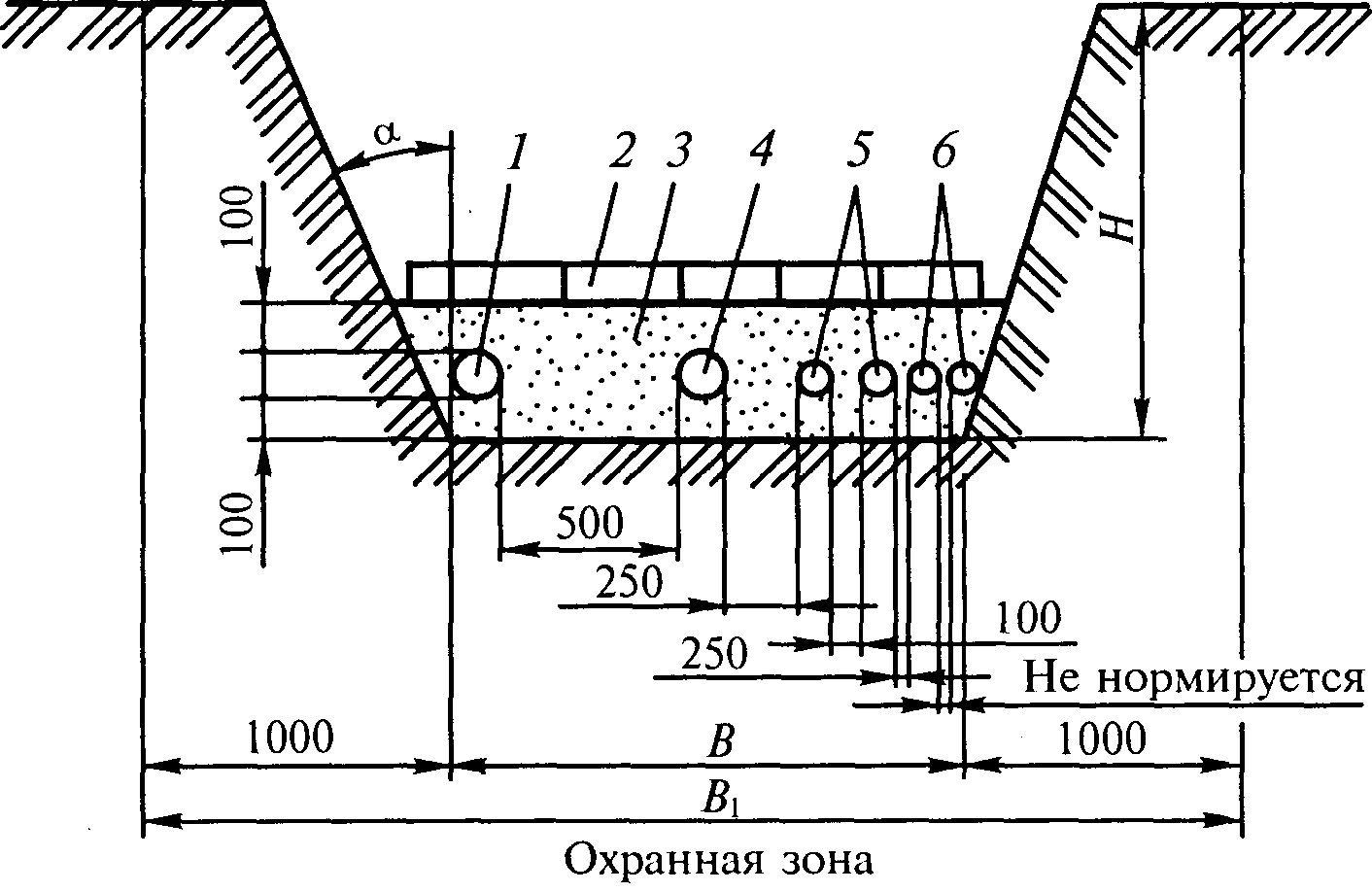

Расстояние от параллельно расположенных кабельных линий

При параллельной прокладке кабелей между ними соблюдают следующие минимальные расстояния:

• кабели с напряжением не более 10 кВ – 0,1 м;
• силовые подземные кабельные линии напряжением 20-35 кВ – 0,25 м;
• кабельные линии, принадлежащие различным организациям, а также подземные линии электропередач и кабели связи – 0,5 м;

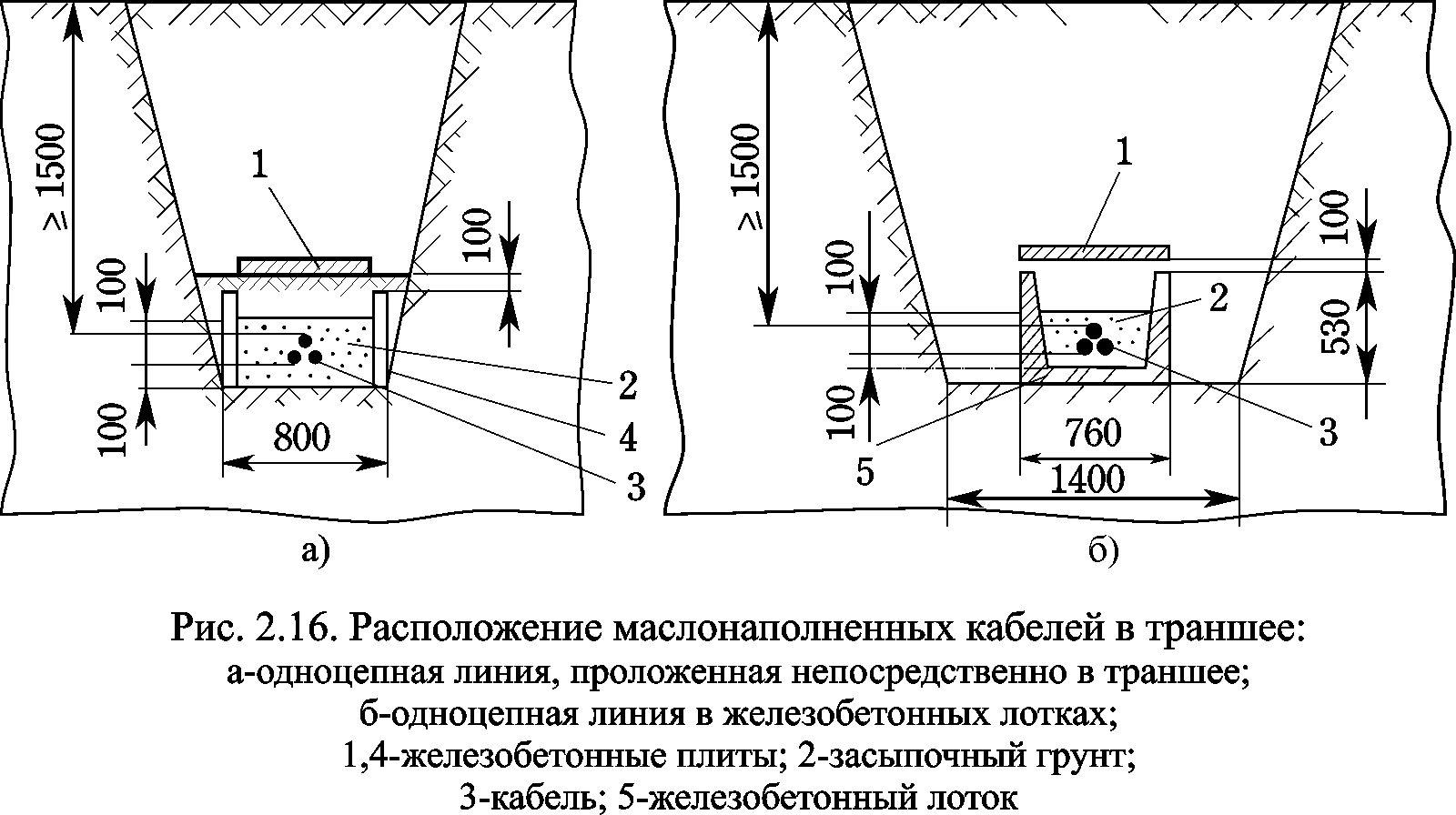

• маслонаполненные высоковольтные линии с напряжением 110-220 кВ – 0,5 м.

На заметку. Помимо ПЭУ-7, подземная прокладка силовых линий регламентируется таким документом, как СНиП 3.05.06 -85.

Ввод кабеля в дом через фундамент

Следующий важный вопрос – как завести кабель из под земли в дом?

Ошибка №16 Во-первых, не прокладывайте его под фундаментом.

Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.

Поэтому придется сверлить, либо стену, либо фундамент.

Ошибка №17 Делать отверстие под 90 градусов также не стоит.

Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.

Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:

Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.

В самом фундаменте закладывайте проходную гильзу.

Ошибка №18 Обязательно металлическую, никакого канализационного пластика или гофр.

Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.

Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.

Ошибка №19 Защитную трубу лучше не заводить напрямую в шкаф.

Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.

Ошибка №20 Не забывайте заземлять бронеленту!

Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.

Есть даже специальные заводские уплотнители. Штука интересная и универсальная.

Она одновременно рассчитана как на минимальные, так и на большие диаметры.

https://youtube.com/watch?v=1wa40z1FusE%3F

Особенности технологии подземной прокладки кабеля

Ещё перед покупкой качественного кабеля следует высчитать требуемую длину. Чтобы правильно расположить его на участке, составьте план-схему траншей. Ошибочно предполагать, что эффективнее всего копать по самому короткому пути к точкам энергопотребления. У этой процедуры есть несколько нюансов:

• кабель не доложен находиться ближе 1-1,5 м от крупных деревьев (помешают корни);
• нельзя проводить линию по огородным грядкам, палисаднику и других местах, где в перспективе возможна перекопка или строительные работы;
• соотнесите сеть траншей и расположение иных подземных коммуникаций на участке;
• не рекомендуется прокладывать путь под стоянкой автомобиля и другими местами с повышенным давлением на почву;
• надёжнее всего расположить сеть под садовыми дорожками и рядом с ними;
• минимум расположения от фундамента дома — 60 см.

Внимание! Последнее требование сложно выполнить, например, при прокладке от жилого здания к бане или иной близлежащей постройке. В таком случае защитите линию стальной трубой

Специалисты советуют сначала запитать все требуемые постройки. После этого делайте разводку для наружного освещения, если такое у вас запланировано. Лучше вообще проводить эти работы в разное время. Они требуют основательности, а также времени на планировку и эксперименты.

Правила и ГОСТ

Однако помните главное – ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.

Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.

Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних

Что будет причиной тому – ток утечки или шаговое напряжение не важно

Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.

А правила говорят следующее:

Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.

Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая – несоответствие технологии применения СИП, то вцепится в это моментально

Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.

Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:

• изоляция провода со временем стареет и разрушается
• вода так или иначе попадает в трубу, в которой проложен СИП
• появляется небольшая, но постоянная утечка тока
• счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
• прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
• чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.

Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.

И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.

К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.

Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.

В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.

В общем, подводя итог всему вышесказанному можно сделать однозначный вывод – прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.

Прокладка кабеля в земле

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать? Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный.

Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают.

Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.

Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос.

организаций в процессе проведения работ.

Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

Подземная прокладка кабеля на даче

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей прекрасной дачи.

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке

Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче

Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладки – ВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.

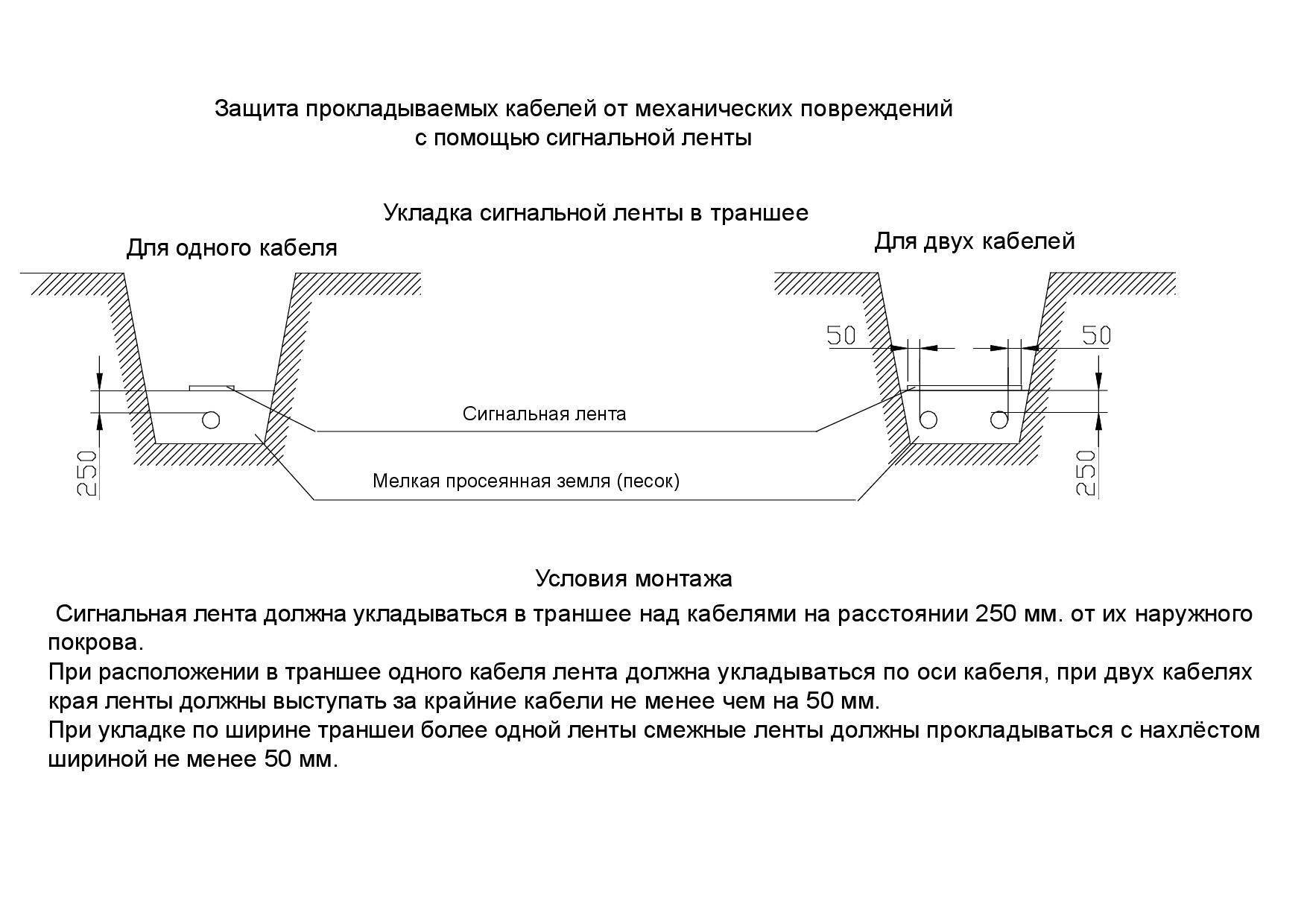

4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Плюсы подземной укладки кабеля

Подземный способ укладки коммуникаций обладает следующими плюсами:

• Эстетичность – уложенный в землю кабель, в отличие от воздушной линии, не портит внешнего вида участка.
• Долговечность – кабельная линия, уложенная в землю с соблюдением всех правил и норм, прослужит значительно дольше воздушной, находящейся под воздействием ветра и атмосферных осадков.
• Защищенность от погодных условий – лежащий в земле кабель полностью защищен от воздействия атмосферных осадков, низкой температуры, порывистого ветра.
• Минимальный риск похищения кабеля злоумышленниками – находящийся в земле кабель представляет собой практически недоступную и трудоемкую добычу для охотников за цветными металлами, чаще всего похищающими находящиеся на виду провода воздушных линий.
• Устойчивость к возникновению аварийных ситуаций – отсутствие негативных факторов в виде ветра, сильных осадков и низких температур сводит к нулю вероятность возникновения аварий на подземных линиях.
