Подробности
Применение цельного бруса и досок
В случае использования деревянного цельного бруса или досок для обустройства перекрытия длину пролета стоит выбрать в пределах от 4 до 6 метров, что в 2 раза меньше от максимальной дистанции при применении конструкций из клееного бруса для строительства. Элементы из зафиксированных между собой досок довольно часто делают прямиком на строительном объекте.
Клееный брус
Для того, чтобы увеличивать прочность или размер цельных балок, их стоит скреплять между собой вручную при установке перекрытий. Для тех же целей используют сделанный на предприятии клееный брус. Он сделан из нескольких скрепленных между собой брусков. Толщина каждого из элементов может быть отрегулирована числом склеенных между собой изделий. Клееный брус делают на специальных заводах способом прессования, причем его длина достигает до 12 метров. Изделия в готовом виде сохраняют свойства и характеристики цельного пиломатериала, в них можно вбить гвозди без утраты прочность или разрезать их на составляющие нужных размеров. Единственным минусом таких типов конструкций считается высокая цена. Требуется тщательно все просчитать перед монтажом перекрытий на первом этаже по балкам из древесины.
Как своими руками сделать клееный элемент
Есть несколько вариация для самостоятельного изготовления клееного бруса:
- Скрепление ламелей с применением специализированных элементов, а еще вставок из металла.
- Склеивание пары деталей в виде буквы Z.
- Скрепление 3 элементов в единую конструкцию.
После этого стоит нанести клей тонким слоем (в 0.1-0.2 см) на зачищенные и заранее обработанные поверхности. Нижнюю и верхнюю доски стоит укладывают на центральный брус так, чтобы они были расположены в единой плоскости. Для фиксирования элементов применяют струбцины, которые монтируют на балке спустя каждые 0.5 метров. Время отвердевания клеевого состава прописано производителем (как правило, не более 2 дней).
Зачем надо рассчитывать?
Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.
Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.
Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.
Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.
Виды креплений и соединений деревянных балок

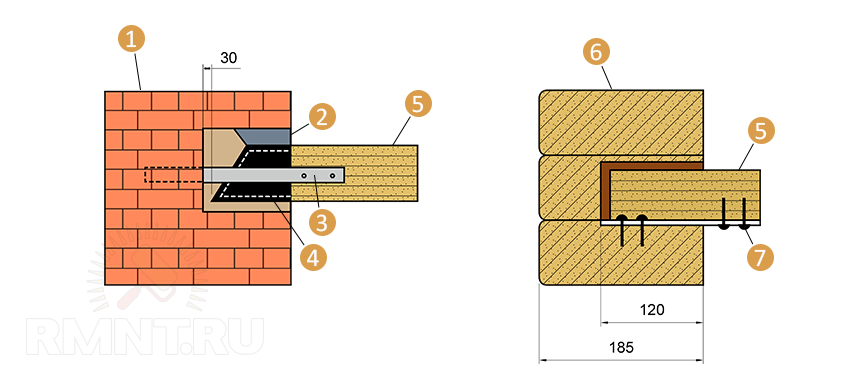

В зависимости от конструкции и материала несущих стен деревянные балки крепятся:
- в предусмотренные в кирпичной или блочной кладке гнёзда, заглубив брус или бревно не менее 150 мм, а доску не менее 100 мм;
- на предусмотренные в кирпичной или блочной кладке полочки (уступы). Применяется в случае, если толщина стены второго этажа меньше, чем первого;
- в вырезанные пазы в бревенчатых стенах на глубину не менее 70 мм;
- к брусу верхней обвязки каркасного дома;
- к металлическим опорам-кронштейнам, закреплённым на стенах.

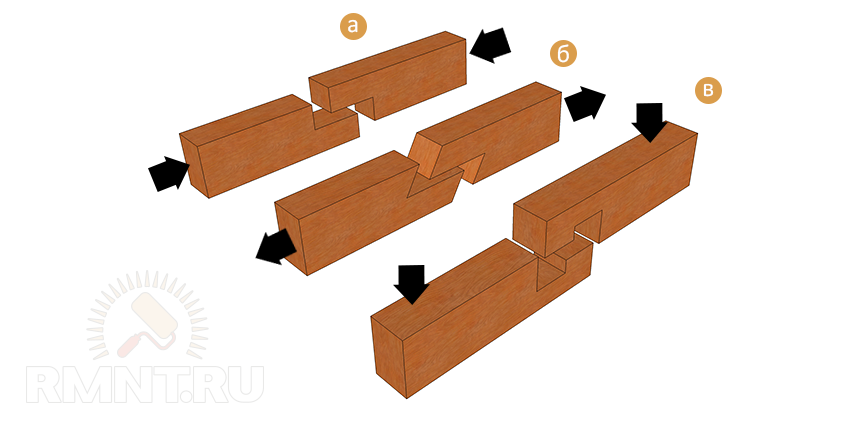

Если длины балки не хватает, можно её удлинить, соединив (срастив) по длине одним из известных способов с помощью деревянных штырьков и столярного клея. При выборе типа соединения руководствуйтесь направлением приложения нагрузки. Сращенные брусы желательно усилить металлическими накладками.
Инструкция по работе с программой
Рассмотренная программа небольшая и дополнительной установки не требует.

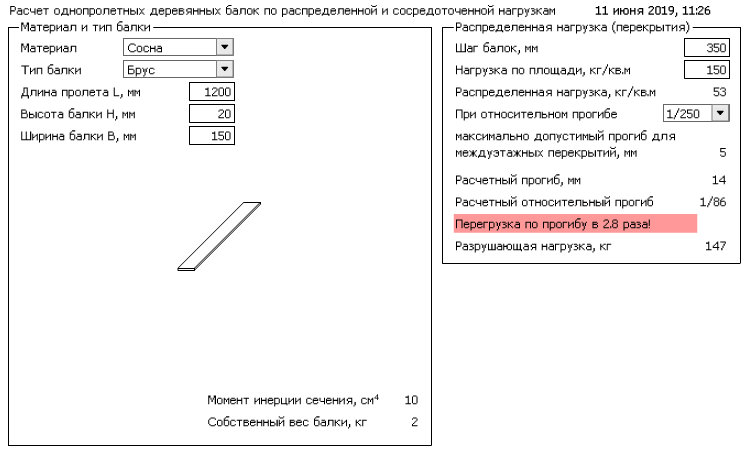

Интерфейс программы
Чтобы было понятнее, рассмотрим каждый пункт программы:
Материал — выбираем требуемый материал бруса или бревна.
Тип балки — брус или бревно.
Размеры — длина, высота, ширина.
Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.
Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м². В этом расчете берется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства
Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².
При относительном прогибе. Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения
Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.
Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.
Описание и особенности растения
Груша Память Яковлева является представительницей морозостойких сортов, созревающих поздней осенью. Она представляет собой быстрорастущее, низкорослое дерево высотой порядка 1,5 — 2 м, имеющее шаровидную, симметричную крону. Кора обладает серой расцветкой, у молодых побегов её структура гладкая, у скелетных ветвей — шелушащаяся.
Угол расхождения ветвей прямой. С течением времени у растения отмечается формирование многочисленных кольчаток. На коричневых, средних по толщине молодых побегах весьма часто происходит образование чечевичек, колючек. Гладкие почки обладают несколько отогнутой, конической формой. Расцветка кожистых листьев растения тёмно-зелёная. Они имеют яйцевидную форму, скрученную верхушку, пильчатые края, длинный черешок.
Садоводу, которого интересует полная характеристика данного сорта, стоит обратить внимание на крупные размеры белых цветков с разделёнными лепестками, собранных по 3 — 7 штук в соцветия. Эта красавица груша — самоплодная. У неё имеется способность к опылению собственной пыльцой, что обеспечивает получение хороших урожаев даже при неблагоприятной погоде.
У неё имеется способность к опылению собственной пыльцой, что обеспечивает получение хороших урожаев даже при неблагоприятной погоде.
Плоды культуры имеют крупные размеры, массу до 200 гр., блестящую, гладкую кожицу, тупогрушевидную либо широкогрушевидную форму, светло-жёлтый или золотисто-жёлтый окрас. Длина изогнутой плодоножки составляет около 3 — 4,5 см. Созревание фруктов приходится на конец сентября. Поспевшие груши могут долго висеть на дереве и не осыпаться. Сочной плодовой мякоти присущ сладкий, не имеющий терпкости вкус. В разрезе сортовые груши имеют белую либо кремовую расцветку.
Плодоношение культуры отмечается на 3 — 4 году после посадки. Эта садовая любимица из года в год демонстрирует стабильный рост урожайности. Изучая информацию по теме: груша Память Яковлева: посадка и уход, можно убедиться, что с одного дерева в возрасте 7 — 8 лет реально собрать 15 — 22 кг превосходных по качеству плодов.
Как рассчитать нагрузку на балку перекрытия
Общая нагрузка на элементы перекрытия складывается из собственного веса конструкции, веса от внутренних строительных изделий, опирающихся на балки, а также массы людей, мебели, бытовой техники и прочей хозяйственной утвари.
Полный расчёт, учитывающий все технические нюансы, достаточно сложен и выполняется специалистами при проектировании жилого дома. Для граждан, возводящих жильё по принципу «самостроя», более удобна упрощённая схема, в которую заложены требования СНиП, оговаривающие условия и технические характеристики деревянных материалов:
- длина опорной части балки, контактирующей с фундаментом или стеной, не должна быть меньше 12 см;
- рекомендуемое соотношение сторон прямоугольника 5/7, — ширина меньше высоты;
- допустимый прогиб для чердачного помещения составляет не более 1/200, межэтажные перекрытия – 1/350.
По СНиП 2.01.07–85 эксплуатационная нагрузка на чердачную конструкцию с лёгким утеплителем из минеральной ваты составит:
G = Q + Gn * k, где:
- k – коэффициент запаса прочности, обычно для строений малой этажности принимают значение 1,3;
- Gn – норматив для подобного чердака, равный 70 кг/м²; при интенсивном использовании чердачного пространства значение составит не менее 150 кг/м²;
- Q – нагрузка от самого чердачного перекрытия, равная 50 кг/м².
Пример расчёта
Дано:
- чердак в жилом доме, использующийся для хранения различного хозяйственного инвентаря;
- для утепления применён керамзит с лёгкой бетонной стяжкой.
Общая нагрузка составит G = 50 кг/м² + 150 кг/м² * 1,3 = 245 кг/м².
Исходя из практики, средние усилия на мансардном этаже не превышают значений в 300–350 кг/м².
Для межэтажных перекрытий величины находятся в диапазоне 400–450 кг/м², причём большее значение следует принимать при расчётах первого этажа.
Совет. При выполнении перекрытий целесообразно принимать значения нагрузок, превышающие расчётные на 30–50%. Это повысит надёжность конструкции в целом и увеличит общий срок эксплуатации.
Расчет балки на прогиб (изгиб)
Методика определения прогиба балки значительно проще. При распределенной нагрузке, применяется формула:
Прогиб балки (формула): f = (5 × q × l4 ) / (384 × E × I)
- q – величина нагрузки на перекрытие;
- l – величина пролета перекрытия;
- E – модуль упругости;
- I – момент инерции.

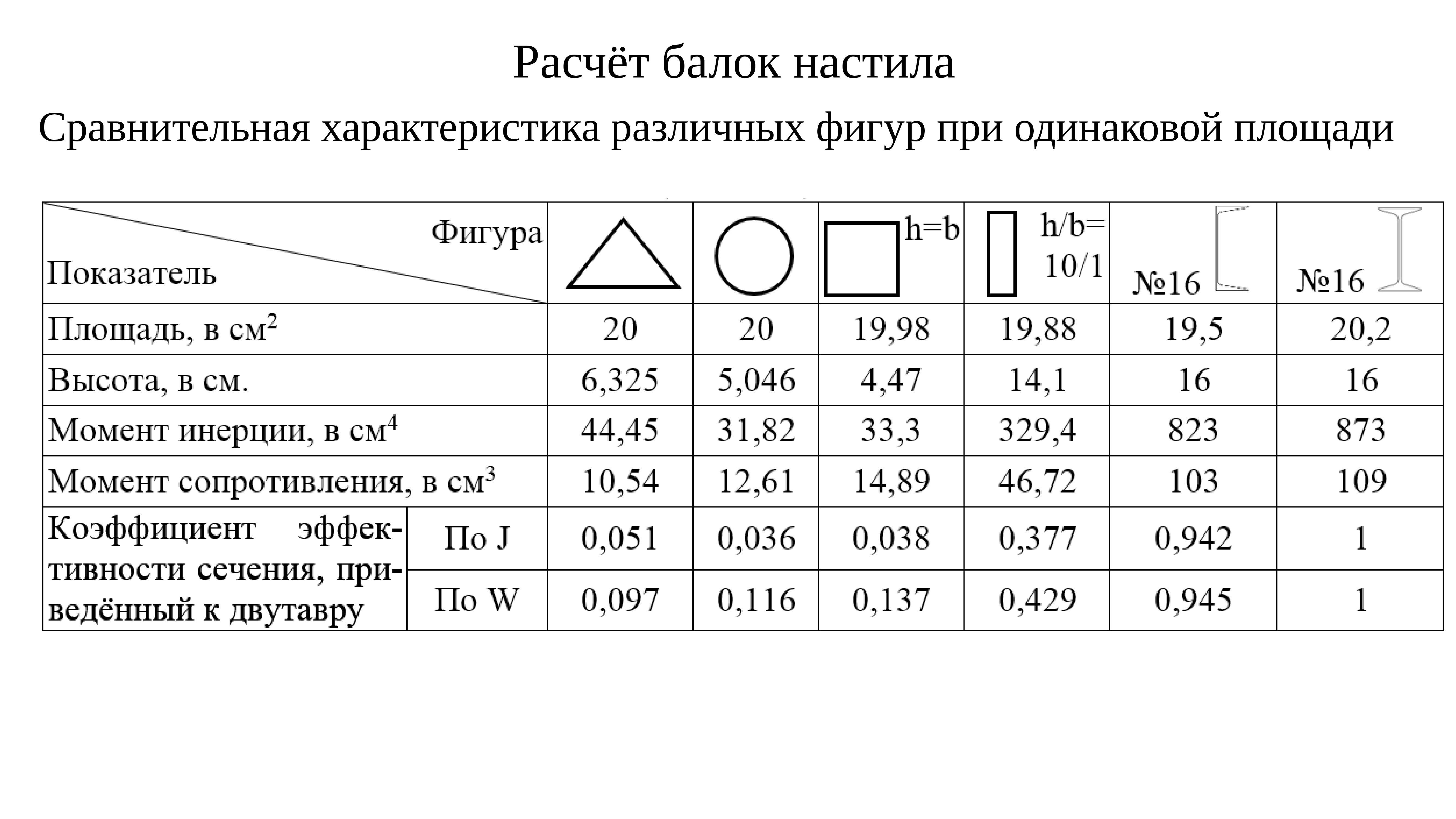

Первые два параметра нам известны, модуль упругости для древесины обычно принимается равным 100 000 кгс/м², хотя это и не всегда так, а момент инерции, в зависимости от формы сечения, рассчитывается по разным формулам. Для прямоугольника:
Момент инерции (формула): I = b × h3 /12
- b – ширина балки;
- h – высота балки.
Собирая все в кучу, мы получим итоговую формулу расчета прогиба балки:
Прогиб балки (итоговая формула): f = (5 × q × l4 ) / (384 × E × (b × h3 / 12))
После того, как вы получите искомое значение, нужно сравнить его с величиной допустимого (предельного) прогиба балки в долях от пролета. Этот параметр устанавливается СНиП II-25-80 «Деревянные конструкции»:
| Элементы конструкций | Максимальный прогиб балки, не более |
| 1. Балки междуэтажных перекрытий | L/250 |
| 2. Балки чердачных перекрытий | L/200 |
| 3. Перекрытия при наличии стяжки/штукатурки | L/350 |
Например, для межэтажных перекрытий при длине пролета равной 400 см мы получим условие – 400/250, т.е. предельно возможный изгиб в данной ситуации 1,6 см.
Если ваше значение f превышает его, необходимо изменять сечение балки в большую сторону, до тех пор, пока оно не станет меньше величины предельного прогиба.
Наш калькулятор прогиба деревянной балки сам подберет нужные параметры сечения и избавит вас от сложных громоздких вычислений.
Конечные параметры балки
После того, как вы подберете сечение при расчете на прочность и прогиб/изгиб, можно будет определить минимально допустимые параметры балки.
Предположим, что при расчете на прочность вы получили сечение – 165х150 мм, а при расчете на прогиб – 239х150 мм. Очевидно, что в подобной ситуации следует выбирать наибольшую величину, то есть значение на прогиб, поскольку если вы сделаете ровно наоборот, перекрытие выдержит нагрузку, но очень сильно деформируется и ни о каком ровном потолке не может быть и речи.
В результате расчета несущей способности деревянной балки, мы используем сечение равное 239х150 мм, но тут сталкиваемся с очередной проблемой – балок такого размера серийно никто не производит. В этом случае нужно производить округление обязательно в большую сторону, обычно кратно 50 мм, т.е. нам подойдет балка 250х150 мм. В некоторых ситуациях, можно обратиться к ГОСТ 24454-06, в нем указаны все типовые размеры материалов.
Расчет балки онлайн без знания сопромата – одно из главных преимуществ сервиса KALK.PRO.
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.
В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Расчет потребности арматуры
Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом
Ленточный фундамент
Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.
Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.
Связка стержней между собой обеспечивается стальной вязальной проволокой.
Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.
При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.
Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.
Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.
Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.
Расчет онлайн размеров, потребности арматуры и бетона
Столбчатый
Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.
В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.
Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.
Онлайн расчет размеров, потребности арматуры и бетона
Плитный
Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.
Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.
Калькулятор онлайн размеров, а также потребности арматуры и бетона
Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам.
Советуем почитать: Устройство фундамента под частный дом своими руками
Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.
Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.
5 Расчет нагрузки на балку – что должен знать калькулятор?
Если начинать расчет нагрузки для балок перекрытий, то в первую очередь нужно следовать “золотым” правилом, которым пользуются рабочие еще с давних времен: сечение несущей опоры обязано быть как минимум 1/25 от ее длины. Например, длина перекрывающей балки 4 метра, означает, ее толщина – 4/25 = 0,16 м, или 16 см. С данным разобрались.
Второй опасный момент заключается в том, что, в соответствии с всем правилам природы и Всемирного тяготения, короткая палка крепче длинной. Поэтому делаем вывод: в прямоугольном помещении (а, в основном, все квартиры у нас подобные) опоры нужно ставить между стен, которые длинней. Кстати, и сами балки обязаны иметь запас не меньше 50 см, чтобы смело опираться на поверхности стены (по половине запаса на каждую стенку). Как выше уже говорили, для перекрытий из дерева это расстояние должно быть не меньше 15 см (означает больше – предпочтительнее).
Установка опор между стен
Сейчас перейдем к самому серьезному моменту – к формулам. Очень часто расчеты с разной степенью подробности помогают выполнить онлайн-калькуляторы. Но мы разберем все нужные формулы с теоретической стороны. На основании многолетнего опыта ведомо, что стороны балки должны относиться друг дружке в соотношении 7:5. Предположим, что некто решил пренебречь опытом прадедов и допустил отклонение высоты или ширины балки. Что случится в данном варианте? А выйдет либо ее прогиб, либо искривление. Нагрузка становится больше, и несколько лет люди в помещении могут слышать потрескивания и поскрипывания потолка, веря в то, что сверху живет домовой.
Чтобы не случилось как больших, так и очень маленьких проблем, берется калькулятор и выполняется расчет нагрузки на балку. Ее прогиб – дело простое, но пределы этой деформирования должны находиться в возможных рамках: 2 сантиметра на каждые 4 метра, другими словами, по соотношению 1:200. Сейчас давайте же всю данную кашу разложим на составляющие, подставив данные в формулу. Пускай прогиб будет отмечен буквой F, длина пролета – L, а допустимое расстояние, в рамках которого прогиб может “злодействовать”, определим в 200 см. Подобным образом, значение деформирования будет следующей: F = L/200.
Стоит выделить, что подобный расчет прекрасен для балок из дерева. С армированными конструкциями формула чуть-чуть иная. Здесь добавляется значение распределенной нагрузки, которую в большинстве случаев обозначают буковкой Q, и значение ее составляет 400 кг/м3. И этот “ужас” приобретает следующий вид: F = (Q x L)/8. Кроме формулы, следует еще иметь в виду и кол-во арматурин в бетоне, ее массу и площадь поперечного сечения каждого стержня. Учет такого параметра высчитывается уже при помощи таблицы, где указаны эти все значения.
Распределение нагрузки на армированные конструкции
Для расчета нагрузки для железных перекрывающих балок есть собственная характерность, и не все онлайн-калькуляторы готовы предостерегать об этом клиентов
Сначала важно знать момент сопротивления (W). Он обязан быть больше, либо совпадать с отношением самого большого изгибающего момента (F) к расчетному сопротивлению (R). Заключительный параметр в большинстве случаев берется из подобающего справочника
В общем формула выглядит так: W > F/R
Заключительный параметр в большинстве случаев берется из подобающего справочника. В общем формула выглядит так: W > F/R.
И, напоследок, последнее вычисление, которое применяется к прямоугольным балкам. Точнее, это те же самые вычисления, но по иной формуле, так как такие элементы перекрытия в большинстве имеют аналогичную форму. Обозначим высоту балки Н, ширину буквой В, а момент сопротивления назовем W. Формула станет смотреться так: W = B x H2.
При эксплуатации калькуляторов на специальных сайтах подготовьтесь к тому, что потребуется ввести много предварительных значений. Благодаря этому необходимо чуть-чуть обладать вопросами параметров балок и планируемого помещения в доме который строится. Если калькулятор просит одно-два значения и готов вывести цифру, не стоит спешить тешится и ищите иной метод расчетов или стоит обратиться к профессионалам.
Применение специального калькулятора
Все перечисленные формулы хотя и не так просты для понимания, но все равно представляются достаточно незамысловатыми. Но так все смотрится в совершенстве. Но на деле названными выше вычислениями все не кончается. Нужно еще узнать, какое кол-во теплоизолятора будет использоваться, какую нагрузку испытают детали перекрытия чердачного этажа во время снега… Но это как говорят, полностью иная история.
Типы и виды деревянных перекрытий
По предназначению деревянные балки перекрытия разделяются на такие виды:
С каждым из подвидов следует ознакомиться более детально.
Подвальное
Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.
Чердачное
Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.
Междуэтажное
Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.
Преимущества и недостатки железобетонных балок
Тяжелый армированный бетон очень прочный строительный материал способный выдерживать большие нагрузки на сжатие, изгиб и кручение. Кроме того себестоимость изготовления данного изделия значительно ниже себестоимости изготовления стального проката: швеллера или двутавра.
Эти и другие характеристики определили следующие преимущества железобетонных балок перекрытия:
- Способность нести в разы большую нагрузку по сравнению с деревянными аналогами.
- Высокая жесткость позволяющая перекрывать большие пролеты.
- Устойчивость к вредным атмосферным и биологическим факторам: влаге, коррозии, грибкам и древоточцам.
- Стойкость к воздействию открытого огня.
- Меньшая себестоимость изготовления по сравнению с балками перекрытия из стального проката.
Принципиальные недостатки:
- Большой вес изделия, определяющий высокую «собственную» нагрузку на стены и фундамент.
- Необходимость привлечения специальной строительной техники при разгрузке и монтаже изделия.
- Высокая теплопроводность по отношению к деревянным аналогам.
- Экономическая нецелесообразность применения при возведении одноэтажных частных жилых домов. Балки перекрытия одноэтажного дома воспринимают нагрузку от элементов стропильной системы, кровельного материала и материала, из которого выполнено перекрытие (как правило, два слоя досок утепленных базальтовой ватой и фанерой). Это относительно незначительная по весу конструкция, которую с запасом способны нести на себе балки перекрытия, выполненные из массива древесины.
Расчёт перекрытий из деревянного бруса
Чтобы посчитать сечение деревянной балки — необходимо собрать нагрузку, действующая на балку. В зависимости от длительности действия нагрузки разделяют на постоянные и временные.
К постоянным нагрузкам относятся:
- собственный вес деревянной балки;
- собственный вес перекрытия, чердачного перекрытия и т.д.;
К временным нагрузкам относятся:
- длительная нагрузка (полезная нагрузка, принимается в зависимости от назначения здания);
- кратковременная нагрузка (снеговая нагрузка, принимается в зависимости от географического расположения здания);
- особая нагрузка (сейсмическая, взрывная и т.д. В рамках данного калькулятора не учитывается);
Нагрузки на балку разделяют на два типа: расчетные и нормативные. Расчетные нагрузки применяются для расчета балки на прочность и устойчивость (1 предельное состояние). Нормативные нагрузки устанавливаются нормами и применяется для расчета балки на прогиб (2 предельное состояние). Расчетные нагрузки определяют умножением нормативной нагрузки на коэффициент нагрузки по надежности. В рамках данного калькулятора расчетная нагрузка применяется при определении прогиба балки в запас.
Нагрузки можно собрать на нашем сайте.
После того как собрали поверхностную нагрузку на перекрытие, измеряемой в кг/м2, необходимо посчитать сколько из этой поверхностной нагрузки на себя берет балка. Для этого надо поверхностную нагрузку умножить на шаг балок(так называемая грузовая полоса).
Например: Мы посчитали, что суммарная нагрузка получилась Qповерхн.= 400кг/м2, а шаг балок 0,6м. Тогда распределенная нагрузка на деревянную балку будет: Qраспр.= 400кг/м2 * 0,6м = 240кг/м. Эта нагрузка вносится в калькулятор
2. Выбор предельного прогиба
В зависимости от назначения балки и ее пролета задаем вертикальный предельный прогиб по таблице 19 из СНиП 2.01.07-85* (Нагрузки и воздействия) Пункт2.а. Смысл вертикального прогиба заключается в следующем: например, прогиб l/250 означает, что для балки длинной 4м предельный вертикальны прогиб равен fult = 4м / 250 = 0,016м = 16мм в месте максимального прогиба для балки. Для балки на двух опорах загруженной равномерно или с сосредоточенной нагрузкой посередине балки — максимальный прогиб будет посередине пролета. Для консольной балки максимальный прогиб — на свободном конце балки.
3. Задание ширины искомого сечения балки.
В зависимости от конструктивных требований задаем ширину сечения балки. Расчет деревянной балки сводится к тому, что необходимо подобрать требуемую высоту hтр сечения деревянной балки, которое способно выдержать заданную нагрузку и не превысить заданный предельный прогиб.
Алгоритм расчета деревянной балки, используемый в данном калькуляторе
По заданной нагрузке и пролету производится построение эпюры моментов и поперечной силы. Эпюра поперечной силы находится для информации (чтобы знать какая нагрузка давит на опоры балки) и в расчете не используется. Эпюра зависит от схемы нагружения балки, вида опирания балки. Строится эпюра по правилам строительной механики. Для наиболее частоиспользуемых схем нагружения и опирания существуют готовые таблицы с выведенными формулами эпюр и прогибов.
2. Расчет по прочности и прогибу
После построения эпюр производится расчет по прочности (1 предельное состояние) и прогибу (2 предельное состояние). Для того, чтобы подобрать балку по прочности, необходимо найти требуемый момент инерции Wтр и hтр и из таблицы рекомендуемого сортамента выбрать подходящее сечение высотой равное hтр деревянной балки по ширине сечения (b) и по Wтр. Следует отметить, что калькулятор подбирает именно по Wтр, нахождение hтр сделано для наглядности, чтобы видеть какая высота сечения должна быть. Для подбора деревянной балки по прогибу находят требуемый момент инерции Iтр, который получен из формулы нахождения предельного прогиба. И также из таблицы сортамента пиломатериалов подбирают подходящее сечение.
3. Подбор деревянной балки из таблицы сортамента пиломатериалов по ГОСТ 244454-80
Из двух результатов подбора (1 и 2 предельное состояние) выбирается сечение с большей выстой сечения.
