Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция
Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:
- Рассчитываем сечение кабелей.
- Выполняем разметку и штробление.
- Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
- Производим расключение в распределительном щите.
Изолировать соединения можно при помощи специальных колпачков
Рассмотрим эти действия более подробно.
Какие кабели использовать для проводки в квартире или частном доме
Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.
Разметка стен по схеме электропроводки в квартире
Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.
Лазерный уровень тоже весьма удобен при разметке стен
Особенности монтажа скрытой и открытой проводки в доме своими руками
По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.
Краткая пошаговая инструкция прокладки проводки в квартире
Разберём изложенную информацию на фотопримерах в общих чертах.
| Иллюстрация | Описание действия |
 | Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально. |
 | Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает. |
 | Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода. |
 | При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта. |
 | Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку. |
 | Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке. |
Напряжение электропроводки на участке. Что следует учесть?
Планируя развести провода и кабели по участку, необходимо учитывать, что в зависимости от типа устройств, которые вы хотите подключить к сети, вам потребуется электричество с различными напряжениями, в том числе:
Напряжение 220В
Такое напряжение тока подается в дом и может быть также использовано в саду, например, для питания электрического оборудования и освещения, включая лампы, оснащенные энергосберегающими лампочками.
Большинство электроприборов и светильников адаптированы к этому напряжению. Однако, не забывайте, что 220 вольт — это очень мощное напряжение, и при контакте с ним можно получить серьезные травмы, вплоть до летального исхода. Поэтому, если вы приняли решение использовать для разводки электричества на вашем участке напряжение 220В, следует убедиться, что все компоненты электропроводки соответствуют требованиям безопасности.
Основная проблема заключается в защите цепи питания приемников (ламп, электрических устройств) с помощью двух автоматических выключателей. Для решения этой проблемы можно установить:
- Автоматические предохранители. Чтобы выбрать оптимальную модель, определить, сколько энергии потребляется для установки, когда все потребители подключены;
- Выключатели остаточного тока. Их задача — защитить пользователей от возможных поражений током.
Оба выключателя должны быть установлены в доме или дополнительном распределительном щите, который должен быть расположен как можно ближе к потребителям электроэнергии.
Если вы планируете прокладывать электропроводку под землей, следует выбрать правильные кабели (трехжильные кабели с минимальным поперечным сечением 2,5 мм) и качественную изоляцию. Также не забывайте про глубину промерзания грунта и защиту кабелей от дождевой воды — поэтому минимальная глубина, на которой следует делать подземную электропроводку на участке должна составлять не менее 70 см.
Напряжение 12В или 24В
Такие напряжения электросети еще называют безопасными, потому что при контакте с такими проводами не возникает риска и угрозы здоровья для людей и животных.
По этой причине ток с таким напряжением обычно используется для питания подсветки прудов и системы водяных насосов. Если на вашем участке есть садовый фонтан, вы также можете использовать устройства с таким напряжением для перекачки воды.
Вообще, учитывая, что это все-таки улица, а не дом (на которой есть агрессивное солнце, ветер, дождь, снег и т. п.) желательно выбирать электрооборудование для сада именно напряжением 12В или 24В. И стараться проектировать проводку таким образом.
Однако, увы, для освещения сада такого напряжения может оказаться недостаточно (если вы собираетесь установить обычные светильники). С таким небольшим напряжением качественно и ярко освещать участок будут только светодиоды.
Проблемы покупки светодиодных светильников для сада сегодня нет. Их можно купить практически на любом строительном рынке или магазине. Единственное — они будут стоить несколько дороже обычных ламп. Если вы не найдете светильник нужного напряжения — проблему можно решить установкой трансформатора.
Выбирая трансформатор для освещения участка следует помнить, что его мощность должна превышать мощность всех приемников, одновременно подключенных к сети
Также важно поперечное сечение проводников в проводах, которое следует выбирать, в зависимости от длины установки и ее нагрузки. Как и в случае 230В, система 12/24 В должна быть оснащена автоматическими выключателями для ее защиты
Они должны быть установлены после трансформатора.
При проектировании размещения электрооборудования в саду следует также определиться с типом напряжения, в зависимости от того, какие приемники вы планируете установить:
- Домофон, дверной звонок, видеофон — 12В или 24В;
- Основное освещение — 220В, с защитой выключателями перегрузки по току и остаточного тока;
- Точечное (локальное) освещение — 220В или 12, 24В;
- Автоматические ворота — 220В, оснащенная переключателями максимального тока и остаточного тока;
- Розетка для садовой техники — 220В, в этом случае для обеспечения безопасности использования в распределительном щите должны быть установлены предохранительные выключатели;
- Автоматический полив сада — 24В, контроллер и монтажная коробка автоматического полива требуют подключения к источнику питания с безопасным напряжением;
- Освещение и фильтрация пруда, бассейна — 24В или 220В.
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
кабель 3*1,5мм2 – 10А
кабель 3*2,5мм2 – 16А
кабель 3*4мм2 – 20А или 25А
кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
реле напряжения
выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
холодильник
охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
Срок службы электропроводки
Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.
Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.
Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:
- Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
- Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
- Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.
Как создать схему электропроводки?
Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

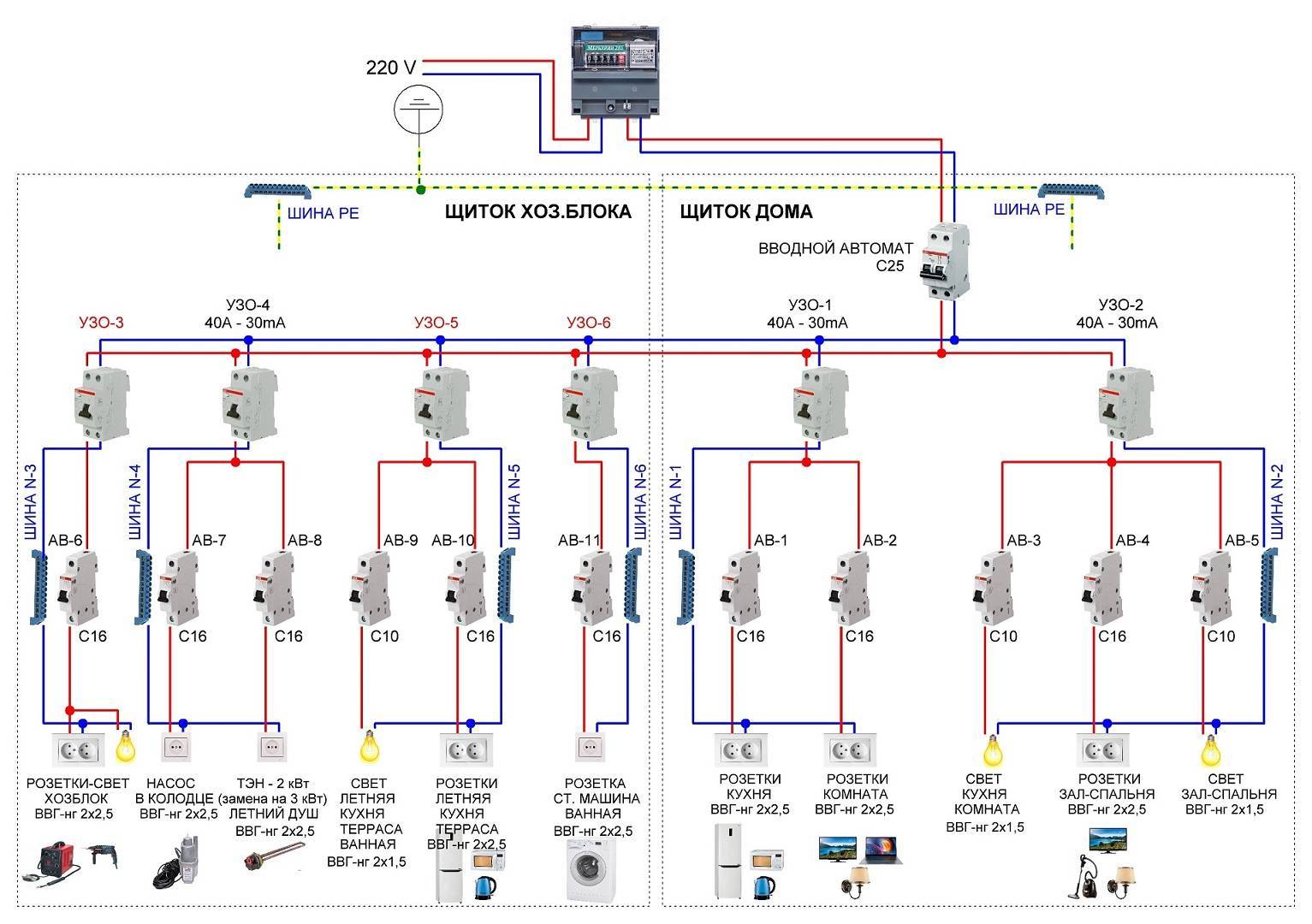

Рисунок 1: Пример схемы прокладки проводки в доме
По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.
Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).
Требования к проводке в квартире
Чтобы не произошло возгорания проводниковых линий, а напряжение подавалось без скачков, электрика в квартире монтируется согласно определённым правилам:
- Заземляющие контакты от розеток запрещено подводить к нулевым кабелям, системе отопления и водоснабжения. Для этих целей используют провода защитного заземления.
- Если в помещении стоит электрическая плита, у главного автомата должен быть номинал от 63 А.

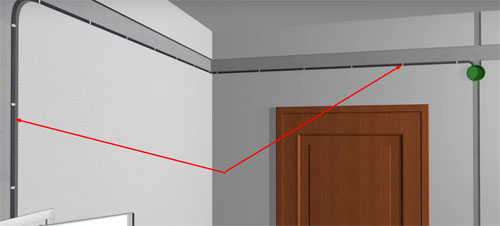

- Кабели прокладывают строго вертикально и горизонтально под прямым углом по отношению друг к другу. Расстояние между проводами должно быть не меньше 3 мм.
- Выставляя размеры в плане, обязательно учитывают нормы расстояния. Если это пол-потолок, промежуток должен составлять от 150 мм, дверные косяки-углы – не менее 100 мм.
При разводке электрики соблюдали требования ПУЭ?
Нет 20.9%
Да 46.27%
Почти все 32.84%
Проголосовало: 67
Программы, помогающие составить схему электропроводки в квартире
В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:
- QElectroTech.
- Visio.
- NanoCAD.
- Компас-Электрик.
- Eagle (Easily Applicable Graphical Layout Editor).
Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.
Такую схему поможет составить специальная компьютерная программа
Монтаж электропроводки в частном доме цена
Предлагаем пользователям таблицу средних цен на рынке:
| Вид услуги | Описание | Цена (руб) |
|---|---|---|
| Установка электрощитка | 1 штука | 3000-7000 |
| Монтаж автомата | 1 штука | 500-700 |
| Укладка электропроводки в деревянном доме | за 1 м кв. площади помещения | 650-800 |
| Монтаж электропроводки в кирпичном частном доме без штробления | за 1 м. кв. площади помещения | 1000-1300 |
| Монтаж электропроводки в кирпичном частном доме со штроблением | за 1 м. кв. площади помещения | 1400-1600 |
| Установка розетки, выключателя | 1 штука | 850-1150 |
| Монтаж распределительной коробки в углубление | 1 штука | 850-1100 |
| Монтаж накладной распределительной коробки | 1 штука | 400-600 |
Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.
Правила безопасности, ошибки и способы их избежать
Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.
- Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
- В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
- Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
- Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
- Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
- Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
- Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
- Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
- Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.
Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:
И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.
Наружная проводка
В отличие от городских квартир, где вся разводка располагается в пределах жилого помещения – в загородном доме имеются участки (пристройки типа гаража, например, или хозяйственные мастерские), находящихся вне дома. Прокладываемая проводка в этом случае подвержена воздействию всевозможных факторов, включая климатические и нуждается поэтому в дополнительной защите.
Монтаж наружной электропроводки
Наружная электропроводка по кирпичному фасаду в гофрированной трубе
Наружная открытая электропроводка в пристройке
Наружная проводка по деревянной стене
Монтаж электропроводки по наружной деревянной стене
Монтаж прожектора на наружной кирпичной стене
Проводку в помещениях, расположенных вне жилого строения, допускается монтировать в металлических кабельных каналах или трубах, проводимых сквозь деревянные перегородки и перекрытия дома. Если по условиям проведения монтажных работ металлические трубные изделия не используются – в местах прохода кабеля через стены и перегородки должны устанавливаться специальные стальные гильзы. С их помощью удается надежно защитить провода от механических деформаций.
Схема электропроводки, содержащая трассы прокладки проводов по фасаду зданий, допускает применение для их защиты не только металлических труб, но и стальной витой гофры. Сразу отметим, что для наружных поверхностей построек, отделанных покрытиями из легко воспламеняемых и сгораемых материалов, этот способ считается единственно допустимым. Для фасадов зданий, покрытых несгораемыми отделочными материалами, возможен открытый способ монтажа с применением пластиковой гофры.
Во всех случаях механическая защита кабеля не исключает необходимости герметизации оболочки, исключающую возможность попадания внутрь даже небольших количеств испарений и влаги.
Указанная техническая мера существенно снижает вероятность скопления влаги в районе расположения уличных светильников. При выборе подходящей для этих целей марки проводного изделия обычно исходят из наличия у него соответствующей защиты. Для наружной установки она должна соответствовать показателю не ниже IP44.
В заключение отметим, что монтаж электропроводки в частном доме – достаточно сложная процедура для того, чтобы заниматься ей без специальных подготовки. Для получения нужного результата потребуется ознакомиться со всеми представленными здесь материалами, а также освоить основные приемы работы с электротехническими компонентами и силовым оборудованием.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Помогла17Не помогла
Выбор кабеля
Для внешней проводки выбор не слишком велик. При прокладке по воздуху лучше всего брать СИП. При подземном монтаже выбирают бронированный кабель с медными или алюминиевыми жилами в изоляционной обмотке. Предпочтение отдается медным: такая проводка выдерживает большую нагрузку. Но если на даче нет и не предвидится потребителей большой мощности, можно обойтись более дешевым вариантом с алюминиевыми жилами.
Внутри здания выбор определяется методом укладки. Провода могут монтироваться только скрытым способом – в штробах, в трубах. Кабели допускается укладывать открытым методом.
При высокой нагрузке используют кабели и провода с медными жилами.
Определение сечения
OLYMPUS DIGITAL CAMERA
Для электрики в дачном доме сечение кабеля рассчитывают по нагрузке. Учитывается общая и нагрузка каждого контура. Сначала вычисляют предполагаемую нагрузку. Затем делят ее на напряжение сети. Таким образом рассчитывают величину допустимого тока. Подбирают кабель с подводящим сечением по таблицам ПУЭ – для алюминиевых и для медных жил.
Сечение кабеля выбирают с запасом. Под розетку рекомендуют брать вариант сечением не менее 2,5 кв. мм, а для освещения – 1,5 кв. мм.
Порядок составления
Как правило, электричество в частный дом поступает открытым способом монтажа по вводному проводу с центральной электролинии 0,3-0,4 кВт.
Не так давно начали практиковать установку счетчика на улице, в распределительном электрощите. На вводном распределительном электрощите устанавливаются входной аварийный электросчетчик и выключатель.
От вводного распределительного провода к внутреннему (иными словами, расположенному внутри дома) электрощиту прокладывается питающий провод.
От распределительного электрощита начинаем распределять электроэнергию внутри дома. Сначала выделяем группы потребления:
- освещение;
- розетки;
- силовая группа (нагревательный бойлер, стиральная машина, плита, прочие устройства);
- хозяйственные помещения (баня, гараж, подвал, теплый пол и другие).
После распределения по группам и подсчета количества потребителей устанавливаем отдельные устройства защиты — туда входят автоматы и узо. Если дом достаточно большой, следует разбить потребителей по этажам или отдельным частям дома.

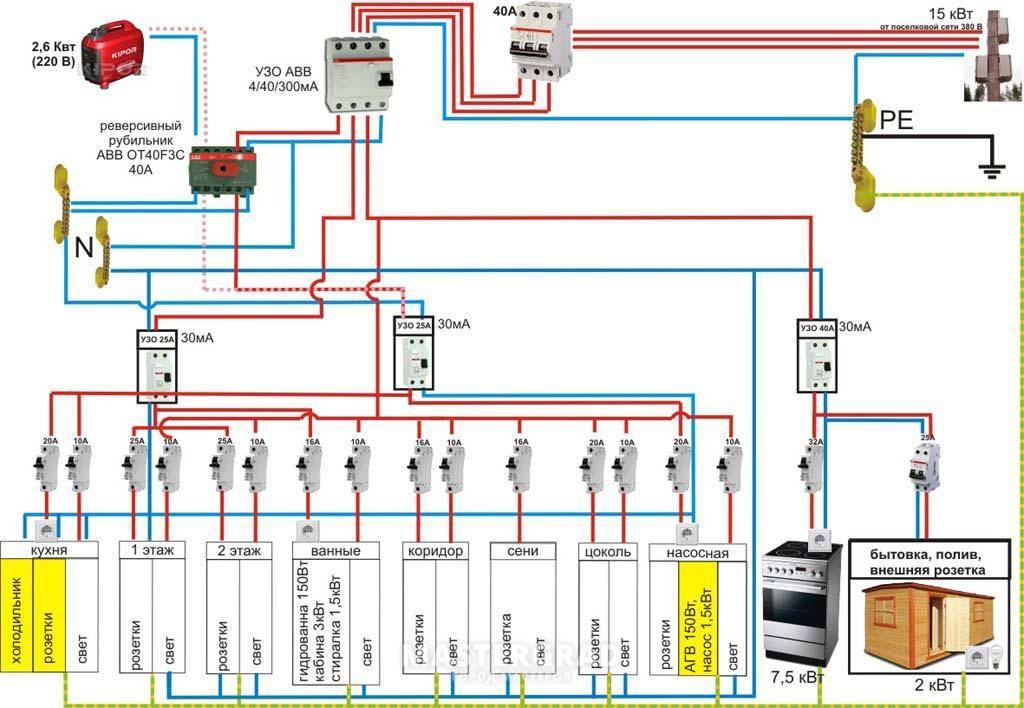

Пример схемы разводки трехфазной электропроводки в частном деревянном доме представлен на рисунке:
Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
Разметка схемы
Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.
После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.
Как провести проводку в доме своими руками
Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно. А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.
монтаж электропроводки в доме своими руками
Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку. В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:
Электроустановка должна находиться на высоте 60 – 150 см от пола;
Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
Доступ не должен быть ограничен открывающееся дверью;
Кабели не должны проходить внизу, а сверху;
Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов
Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;

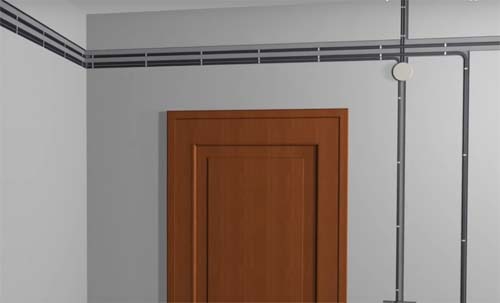

Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола
От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
Строительные конструкции из металла должны быть максимально не соприкасаемые;
Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.
Меры безопасности в процессе работы
Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.
В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.
Кроме того, следует помнить о таких мерах во время работы:
- Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
- Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
- Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
- Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
- Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.
Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.
Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.
Что потребуется
Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.
Расходные материалы
- Электросчетчик
- УЗО, автомат или дифавтомат
- Кабель различного сечения (силовые, слаботочные, осветительные)
- Ответвительные коробки
- Клеммники (лучше брать безвинтовые)
- Выключатели
- Розетки
- Алебастровая строительная смесь для фиксации кабеля в штробе
- Подрозетники
- Клей
- Саморезы, шурупы
- Короба для открытой проводки
- Плинтуса, если провод будет прокладываться под ними
- Электротехнический картон
- Жестяные крепежные полоски или пластиковые крепежи
Необходимые инструменты
- Штроборез (болгарка с алмазными дисками)
- Зубило монтажное
- Молоток
- Ножницы для нарезки кабеля
- Шпатель
- Наждачная терка
- Пассатижи
- Рулетка
- Нож
- Шуруповерт
Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.
Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.
Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.
Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.
Видео, как правильно сделать и провести эл проводку в частном доме своими руками:
Подготовительный этап – Расчетные работы
Перед тем, как перейти к выбору кабеля, розеток, коробок, щитков и тем более электромонтажным работам необходимо разметить помещение, в котором вы планируете работать. Другими словами нарисовать план с примерными местами установки розеток, выключателей и прохождения кабельных трасс. Трасса должна быть короткая и проходить под прямым углом не ниже 15 сантиметров от потолка (угол поворота должен быть 90 градусов).
Важно: учитывайте расположение мебели и бытовой техники (особенно в кухне). Помните, что выключатели устанавливаются на высоте 90 сантиметров, а розетки 30
Отдельное внимание уделите расположению распределительных коробок. Как правило, на помещение хватает одной коробки
Устанавливается она в легкодоступном месте, на любой высоте (чаще всего под потолком).
Открытая или закрытая
Если дом построен из дерева, проводка может быть только открытой. При этом надо продумать вопросы пожарной безопасности. В целях обеспечения противопожарной защиты стен, используйте для прокладки электрики металлический рукав .
Если дом построен из кирпича или других негорючих материалов, проводка может быть как открытой, так и закрытой. Провода могут прокладывать внутри специальных труб, которые идут по поверхности (таким образом обеспечивается легкий доступ).
Также можно выдолбить штробы, после укладки провода сверку наносится штукатурка. В этом случае доступ становится сложнее, зато внутренняя отделка выглядит более эстетично. Но в любом случае в местах соединения проводов используются распределительные коробки с нормальным доступом.
Каким должен быть кабель?
И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.
Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.
Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.
Различные виды кабеля
Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.
Одна жила является фазной, другая – нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.
Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели
Важной их характеристикой является поперечное сечение
Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.
Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.
Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
