Вторая жизнь привычного инструмента: самостоятельный ремонт шуруповёрта

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Ремонт шуруповерта своими руками: неисправности электрической части

Главными признаками неисправности в данном случае будут:

• шуруповерт не включается;
• невозможно переключить реверсный режим;
• невозможно отрегулировать количество оборотов.

Схема устройства редуктора аккумуляторного шуруповерта.

Первым делом надо проверить аккумулятор шуруповерта. Если инструмент был поставлен на зарядку, но это не помогло, то понадобится подготовить мультиметр и попытаться с его помощью найти неисправность. Для начала нужно измерить величину напряжения на аккумуляторной батарейке. Данная величина должна приблизительно соответствовать той, которая указывается на корпусе. Если имеется заниженное напряжение, то надо будет выявить неисправный элемент: аккумулятор или устройство для зарядки. Для этого понадобится использовать мультиметр. Данное приспособление нужно включить в сеть, после чего измерить напряжение на холостом ходу на клеммах. Оно должно быть на несколько В больше, чем то, которое указывается на конструкции. Если напряжение отсутствует, то понадобится выполнить ремонт блока зарядки. Если нет знаний в области электроники, то рекомендуется приобрести новый.

Если неисправен аккумулятор, то понадобится разобрать блок, осмотреть все места скрепления проводов и проверить их качество. Если нет поврежденных соединений, нужно измерить напряжение на всех элементах мультиметром. Напряжение должно быть 0,9-1 В или более. Если имеется деталь с меньшим напряжением, то понадобится ее заменить. Емкость и тип элемента должны обязательно соответствовать установленным деталям.

Схема внутреннего устройство шуруповерта.

Если зарядное устройство и аккумуляторная батарейка исправны, но шуруповерт не работает, то следует разобрать данное приспособление. От клемм аккумулятора идет несколько проводов, нужно взять мультиметр и измерить напряжение на входе кнопки. Если напряжение присутствует, то нужно вынуть батарею, с помощью зажимов закоротить провода от батарейки. Устройство должно показать значение сопротивления, которое стремится к нулю. В таком случае элемент исправен, проблема заключается в щетках или других деталях. Если сопротивление иное, то кнопку нужно будет заменить. Чтобы выполнить ремонт кнопки, в некоторых случаях достаточно лишь почистить наждачной бумагой контакты на клеммах.

Таким же образом нужно будет проверить и реверсный элемент. Ремонт выполняется путем чистки контактов.

Устройство шестерен редуктора шуруповерта.

Если цепочки до двигателя исправны, но шуроповерт не работает, то проблема в щетках. Если данные элементы износились, понадобится их заменить.

Проблема может быть и непосредственно в двигателе. Чтобы проверить электрический двигатель, понадобится отключить провода, которые подключены к кнопке. Далее с помощью этого же инструмента нужно измерить значение сопротивления на контактах закрепления проводов. Если значение стремится к нулю, то обмотка оборвалась. В таком случае понадобится выполнить перемотку или установить новый электродвигатель.

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Определение неисправности

Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:

1. Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.
2. Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.

Далее нужно действовать по инструкции:

1. Батарея отключается от винтоверта. Она должна быть полностью заряжена.
2. Разбирается корпус.
3. Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
4. На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
5. После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
6. Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
7. АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Виды крепления

Крепление происходит с помощью:

• конуса Морзе;
• резьбы;
• фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

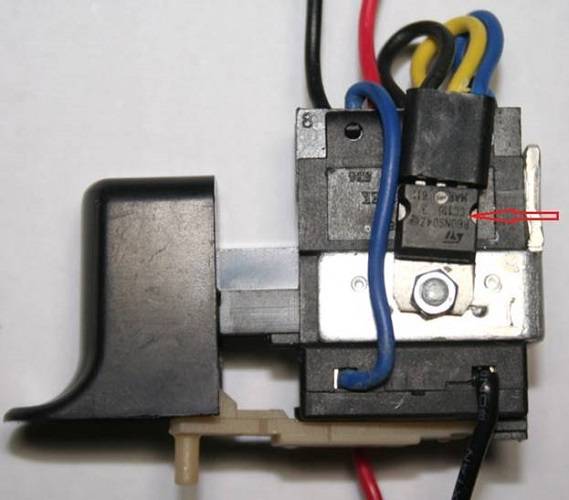

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

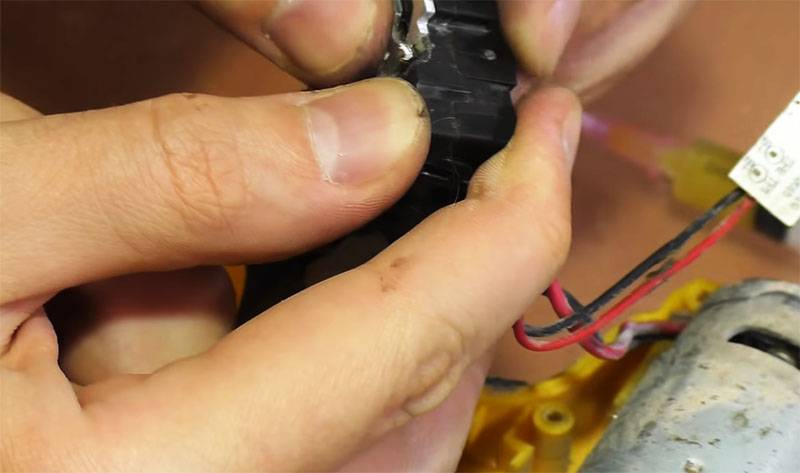

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

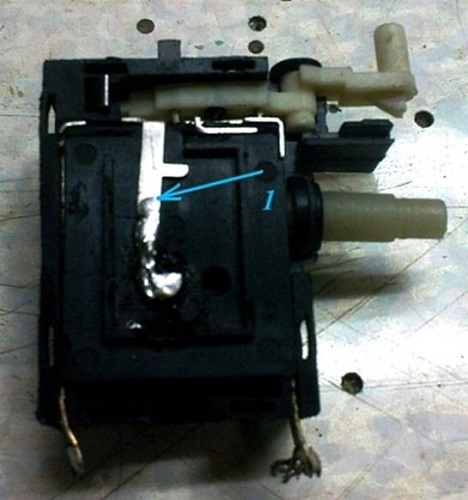

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Замена банок полная или частичная

Если восстановить аккумулятор шуруповёрта «слёту» не получилось, придётся менять батарейки. Любая аккумуляторная батарея шуруповёрта представляет собой цепочку из последовательно соединённых аккумуляторных банок. При таком типе соединения при «проседании» одного элемента весь аккумулятор имеет пониженный заряд и быстро разряжается. Причём характеристики ухудшаются настолько, насколько «просела» самая неисправная банка.

Как восстановить батарею шуруповерта: полная или частичная замена банок

Так что восстановить аккумулятор можно двумя способами. Первый — найти те самые «просевшие» элементы и заменить их. Второй — менять «всё скопом». Второй вариант более накладный по деньгам, но более «долгоиграющий». При первом варианте остальные, пока исправные банки, в скором времени тоже просядут. Нужно будет снова ремонтировать аккумуляторную батарею. Так что желательно выбрать второй способ.

Неисправности шуруповерта связанные с электрической частью

• инструмент не включается;
• нет переключения реверсивного режима;
• отсутствует регулировка количества оборотов;
• не работает электрический двигатель.

Инструмент не включается

Если инструмент не включается, обязательно, до начала ремонта, проверьте  аккумулятор. Замерьте мультиметром напряжение на выходе после зарядки, если он неисправен, то аккумуляторную батарею можно отремонтировать.

Так же вы можете проверить и, в случае надобности, отремонтировать зарядное устройство, так как это сделано на видео.

Не работает реверс

Если не работает реверс, замерьте сопротивление на входе и выходе кнопки при включенном реверсе. Если сопротивления нет, значит, проводимость контактов реверса нарушена, стоит почистить контакты.

Отсутствует регулировка количества оборотов

Как правило, проблема кроется в плохой работе пусковой кнопки. Либо контакты подгорели, либо механизм подклинивает. В этом случае кнопку можно заменить или попробовать разобрать.

До разборки проверьте пусковую кнопку при помощи мультиметра, нужно измерить напряжение на входе кнопки.

Если напряжение есть измеряем сопротивление, при исправной кнопке  должно стремиться к нулю. Для этого ставим прибор на измерение сопротивления, полностью нажимаем кнопку и измеряем сопротивление на выходе.

Важно. Если прибор показал обрыв, то проблема в кнопке. Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки

Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки.

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины.

Ну и конечно, необходимо прозвонить электродвигатель, поэтому отсоединяем провода, которые идут от кнопки и мультиметром измеряем величину сопротивления на контактах крепления проводов.

Не работает электродвигатель

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины.

Дополнительно можно проверить обмотку якоря. Для этого измеряем сопротивление на двух соседних пластинах коллектора, по всей окружности. Значение мультиметра должно быть – «0». Если во время проверки две рядом стоящие пластины покажут значение отличное от нуля  – якорь следует заменить.

Распространённые неисправности и причины их появления

Из-за особого принципа работы эти детали регулярно выходят из строя. Работая, они все время трутся о коллектор, и в результате изнашиваются. Бытовые шуруповерты, в которых стоят качественно изготовленные графитовые детали, сделаны таким образом, чтобы они истирались как можно медленнее. В инструменте, которым мало пользуются, критический износ случается в редких случаях. Изношенные щетки перестают контактировать с коллектором.

Если контакт теряется частично, то:

• повышается искрение;
• неравномерно вращается мотор;
• инструмент начинает дергаться.

Иногда в цепи происходит разрыв, который приводит к тому, что двигатель не запускается совсем. Если щетки заклинивает в направляющих и пружина не в состоянии хорошо прижимать их к коллектору, то они начинают зависать.

Зрительно можно определить следующие поломки:

• повреждения коллекторно-щеточного узла;
• сломанную прижимную пружину;
• обрыв провода щетки.

Для шуруповерта очень опасно их искрение, которое появляется из-за того, что на коллекторе накапливается грязи и нагар. Нужно очистить с помощью нулевой наждачной бумаги. Контакты замыкаются по причине накопления медного порошка или графитовой пыли. Все удаляют любым острым предметом, можно ножом.

Замена щеток при регулярном использовании шуруповерта требуется часто

Искрение будет наблюдаться, если контакты отличаются по уровню сопротивления, а щетки по основным параметрам подобраны неправильно. Даже правильно подобранным деталям понадобится некоторое время на то, чтобы они притерлись. Профессионалы советуют запустить двигатель вхолостую без нагрузки. Необходимо регулярно очищать коллектор. Для продления срока эксплуатации шуруповерта используют специальные смазки.

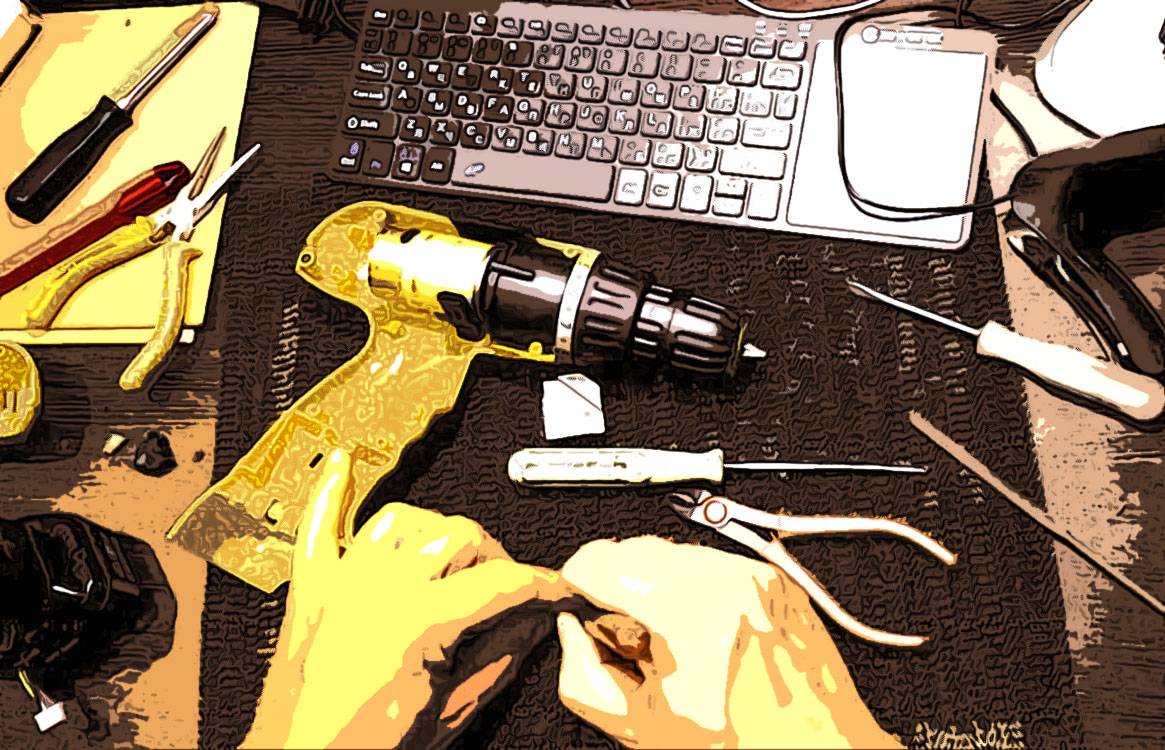

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

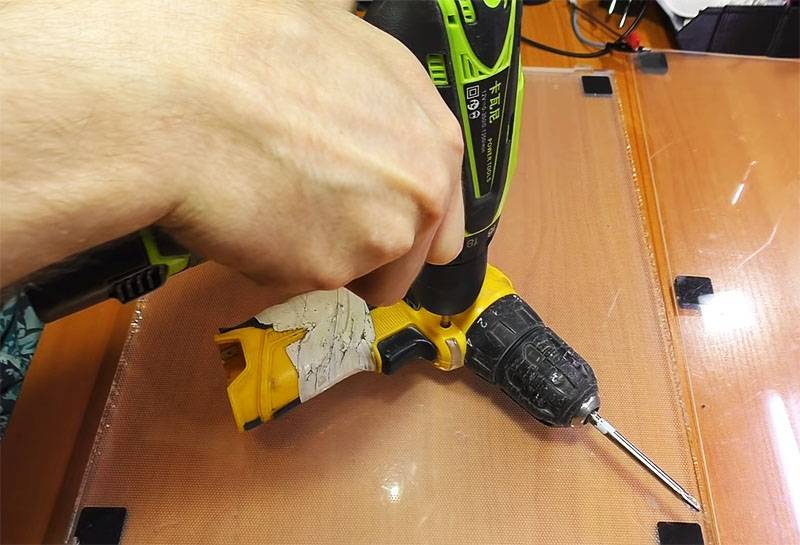

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Основные неисправности шуруповерта и их причины

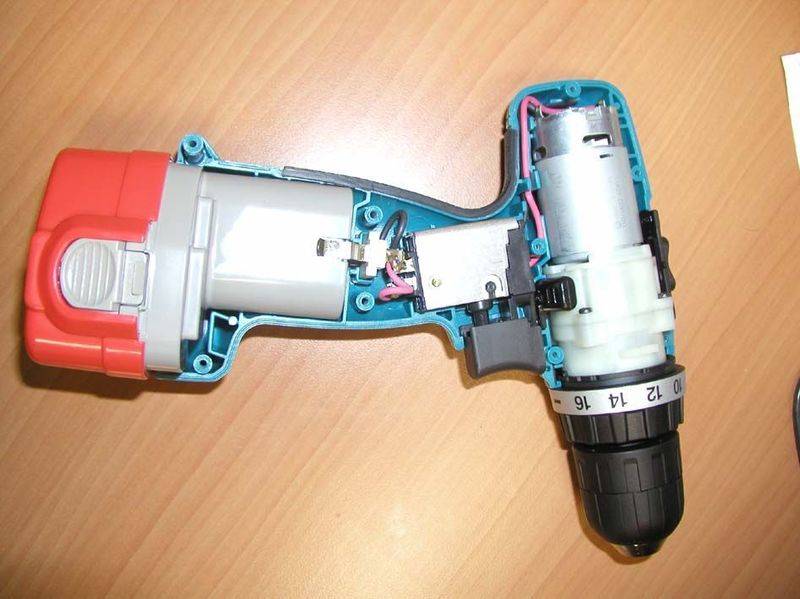

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

1. Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
2. При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
3. Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
4. Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
5. Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
6. Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
8. Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
9. Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Преимущества аккумуляторных инструментов

Сегодня существует множество приспособлений, которые успешно справляются с монтажными работами, использующих крепёж: отвёртки, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Маленькие, лёгкие, мобильные и автономные шуруповёрты обладают преимуществами:

1. Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
2. Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
3. Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
4. Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
5. Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
6. Гибкость применения, трехрежимный диапазон работ.
7. Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

https://youtube.com/watch?v=PFKHKkEnTFM

Принцип работы и основные узлы шуруповерта

Агрегаты делятся на электрические, работающие от сети, и аккумуляторные, источником питания которых выступает АКБ разного вольтажа, емкости. Независимо от типа, модели имеют практически идентичную конструкцию. Чтобы понять, как разобрать шуруповерт, нужно ознакомиться с его функциональными узлами:

• электродвигатель (щеточный или бесщеточный);
• редуктор;
• электронный блок;
• зажимной патрон;
• пусковая кнопка;
• регулятор усилий;
• реверс.

Все элементы надежно закреплены в корпусе пистолетной формы, изготовленном из прочного материала, с прорезиненной рукояткой. Кнопка «Пуск» и другие переключатели расположены на его внешней части. В основании предусмотрен разъем для фиксации аккумуляторной батареи, которая представляет собой набор последовательно соединенных питающих элементов. Сетевые модели оснащены кабелем для подключения к розетке.

Мотор, представляющий собой цилиндр, является главным и самым дорогим элементом конструкции. В агрегатах с щеточным узлом якорь расположен на специальных латунных опорах, а в его пазах находятся обмотки двигателя. На них подается напряжение через пластины коллектора. Ток, протекая по проводнику, вызывает образование электромагнитного поля.

Устройство шуруповерта

Вращение вала обеспечивает крутящий момент, возникновению которого способствует магнитное поле статорных обмоток и якоря. Назначение коллекторного узла последнего заключается в сохранении заданной последовательности подачи напряжения на проводники. Щетки прижимаются к якорю подпружиненными пластинами. При возникновении проблем нужно знать, как разобрать двигатель шуруповерта, чтобы самостоятельно устранить неисправность.

Инновационные технологии позволили значительно улучшить характеристики двигателя путем исключения из его конструкции коллектора и щеток. Электронный усилитель заменили механическими контактами.

Сначала якорь с постоянным магнитом поворачивается в направлении силовых линий магнитного поля, а при подаче напряжения на следующую пару – продолжает вращение. При этом магниты начинают взаимодействовать с вновь образующимся магнитным полем. Данные реакции непрерывны, пока на обмотки подается напряжение.

Редукторы в шуруповертах используют в основном планетарного типа. К основным составляющим относят:

• сателлиты;
• водило;
• кольцевую шестерня;
• солнечная шестерня (крепится на вал мотора).

Назначение редуктора заключается в передаче крутящего момента двигателя на патрон инструмента. Элемент соединен с валом, на котором крепится держатель оснастки. Многие модели оснащены двухскоростным редуктором, позволяющим настраивать шуруповерт на выполнение конкретной задачи. Принцип действия: вал якоря приводит в движение солнечную шестерню – совместно с кольцевой она вращает сателлиты, передающие импульс водилу.

Разобранный редуктор

Патрон предназначен для фиксации бит и сверл. Крепится к выходному валу редуктора с помощью резьбы, винта или конуса Морзе. Наличие 3 прижимных кулачков позволяет надежно фиксировать деталь. По типу конструкции различают ключевой, быстрозажимной, самозажимной или шестигранный патрон.

Пусковой выключатель обеспечивает запуск шуруповерта. При нажатии на кнопку цепь питания в моторе замыкается, что способствует возникновению максимальной мощности. Также ее назначение заключается в регулировке частоты оборотов шпинделя – чем сильнее нажать на курок, тем выше скорость вращения патрона.

Регулятор силы прижима с предохранительной муфтой. Большинство моделей оснащены кольцом с 16-18-ступенчатой градацией, что позволяет максимально точно настроить степень затяжки при работе с материалами разной плотности.

Функция реверс позволяет изменять направление оборотов шпинделя, что обеспечивает возможность извлечения ранее вкрученных саморезов. Переключение обычно происходит путем смены полярности питающего двигатель напряжения.
