Замена деталей
Детали для замены можно найти в магазинах, продающих LED-оборудование. Выбирать надо по техническим параметрам, но также надо контролировать и установочные размеры. Может получиться так, что в продаже имеется драйвер, подходящий по техническим характеристикам, но не подходящий по установочным размерам и габаритам. В этом случае надо оценить возможность установки в имеющийся корпус и, при наличии такой возможности, просверлить дополнительные отверстия для крепления.
Также приобрести запасные части можно через интернет, в российских и зарубежных магазинах. Если поиск по ключевым словам не выдает нужного результата (особенно это касается светоизлучающих матриц), то на некоторых китайских торговых площадках есть функция поиска по фото. В некоторых случаях этот метод дает результат.
Еще в качестве доноров можно использовать однотипные светильники, вышедшие из строя. Из 2-3 неисправных прожекторов часто можно собрать один работоспособный.
Определение степени повреждения
Прежде чем разбирать лампу, нужно проверить, действительно ли в ней проблема. Случается, что в момент включения отсутствует напряжение (220 вольт) на самом выключателе. Значит, причина кроется в электропроводке. Но все же чаще выходит из строя именно лампа. В этом случае придется разобрать ее своими руками, аккуратно разъединив части корпуса.
Некоторые модели не предусматривают демонтаж, однако, умельцы нашли выход: можно разогреть корпус феном, чтобы клей рассохся. Теперь нужно оценить степень повреждения визуально: внешний вид элементов платы, качество пайки светодиодов, отсутствие нагара и расплавленных участков.
Если нет видимых деформаций, нужно искать причину неисправности посредством сопутствующего оборудования (тестер, мультиметр).
Как разобрать светодиодную лампу
В продаже встречаются образцы самых разных конфигураций. Их детали могут немного отличаться по исполнению, но основной принцип ремонта остается одинаковым.
Устройство светодиодной лампы дневного света.
Как быстро снять рассеиватель света
Рассеиватель делает свет более мягким. Без него светодиоды светили бы пучком в одну точку. А с ним лампочка равномерно освещает пространство вокруг себя. Еще рассеиватель закрывает электрическую часть, которая находится под напряжением, — защищает нас от поражения электрическим током. А саму схему защищает от пыли и влаги.
Обычно рассеиватели на энергосберегающих LED-лампах делают из матового пластика. Реже из стекла. К корпусу его фиксируют при помощи резьбы или паз-защелки. Некоторые производители дополнительно используют клей или силикон.
Прежде чем снимать рассеиватель во время ремонта, попробуйте с усилием провернуть его относительно корпуса. Если провернулся — отлично. Значит он не приклеен. Пробуем откручивать. Если не откручивается, руками тянем рассеиватель в одну сторону, корпус в другую и разъединяем их.
Если защитное стекло не проворачивается относительно корпуса, я вставляю в место соединения лезвие ножа и, надавливая на него, как бы прорезаю канавку. Лезвие раздвигает элементы друг относительно друга, и они разъединяются.
Светодиодная LED-лампочка со снятым рассеивателем.
Как снять светодиодный модуль LED-лампы
Чаще всего перегорают светодиоды. Как найти, какой из них неисправен, рассмотрим ниже. Иногда, чтобы достать и починить дроссель, нужно снять верхнюю печатную плату.
В дешевых лампочках дневного света диодный модуль припаян к источнику питания проводами. Его просто вставляют в корпус и ничем дополнительно не крепят. Достаточно поддеть плату ножом или отверткой, и она отходит в сторону.
После снятия рассеивателя светодиодный модуль просто вынимается из цоколя.
Когда цокольную часть используют в качестве радиатора, плату со светодиодами прикручивают винтами. Между платой и радиатором находится термопаста. Не убирайте ее в процессе ремонта. Благодаря пасте радиатор лучше отводит тепло, LED-лампа охлаждается и не перегорает. Откручиваем винты и получаем доступ к драйверу.
Плату со светодиодами нужно открутить от радиатора, который находится в цокольной части.
Иногда модуль питания к плате припаивают. Паяльником расплавляем припой на контактах, на горячую сдвигаем одну плату относительно другой, а потом разъединяем.
Светодиодный модуль припаян к дросселю.
Как вытащить драйвер
Обычно модуль питания просто вставляют в цоколь светодиодной лампочки и ничем дополнительно не крепят. Но устанавливать его могут, как с верхней, так и с нижней части. Соответственно вытащить его можно только с той стороны, с которой вставляли.
Как добраться до драйвера со стороны отражателя я рассказал выше. Сейчас рассмотрим, что делать, если его устанавливали с цокольной части.
Как разобрать цоколь лампы
Малый цоколь Е14 нет смысла снимать. Он не влияет на ремонт сгоревшей лампочки. А вот через цоколь Е27 иногда приходится добираться до драйвера светодиодной лампы, чтобы его починить.
Есть несколько способов снять цоколь:
- Просто с усилием потянуть его и отщелкнуть от корпуса, как рассеиватель света. Но это редко срабатывает.
- Открутить металлическую часть по резьбе.
- Сверлом диаметром 1,5-2 мм высверлить по кругу отверстия в местах, где металлическую часть приклепали к пластиковому корпусу лампы дневного света.
Чтобы отсоединить цоколь от корпуса, пришлось рассверлить точки крепления.
Основные поломки и их диагностика
ЛЕД-лампа состоит из двух основных составляющих:
- Набора светодиодов, которые для напряжения 220 вольт включаются последовательно или последовательно-параллельно (в цепочки).
- Стабилизатор тока – драйвер (в недорогих светильниках и светодиодных лентах – токоограничивающий резистор).
Перед ремонтом место неисправности желательно локализовать. Часто это можно сделать по внешним признакам.
| Неисправность | Возможная причина |
|---|---|
| Не горит часть светодиодов | Можно делать вывод, что светоизлучающие диоды соединены в несколько параллельных цепочек и один элемент в цепочке сгорел. В этом случае драйвер, скорее всего, исправен. |
| Светодиоды моргают при включении | Можно с уверенностью подозревать, что стабилизатор тока не работает. Также есть основания сомневаться в исправности драйвера, если лампа горит не в полную яркость, а все светодиоды включаются |
| При подаче напряжения лампа просто не горит. | Причина может быть как в стабилизаторе, так и в светоизлучающих элементах (или просто провод внутри отвалился). Перед тем, как отремонтировать лампу, проверять в этом случае придется все. |
Как отремонтировать светодиодный светильник своими руками
С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.
Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.
Простейший способ проверить цепь светодиодов лампы
Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.
Способ 1.
Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м
Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения
Только соблюдайте полярность подключения.
Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды
Подобное устройство проверки используем и при проверке встроенной подсветки светильника.
Проверяем все светодиоды подсветки на работоспособность
Неисправность одного светодиода, влечет за собой отключение всех!
Способ 2.
Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции
- Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
- Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
- Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.
Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.
Ремонт лампы светодиодной
Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода используют паяльный фен
В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова
Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.
Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником
Важно не перегреть при пайке светодиодный элемент!
Видео:
Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.
Видео:
Устройство и принцип работы светодиодной лампы на 220 вольт
Светодиодные устройства значительно экономят электроэнергию, и при этом дают полноценное освещение. 10-ваттная лампочка с диодами дает такой же мощный поток света, как стоваттная лампа накаливания. Выходит, что этот вид осветительных приборов сокращает ваши расходы в десять раз. При этом такие приборы отличаются долговечностью, если конечно они не произведены в Поднебесной.
Чтобы разобраться с возможным ремонтом, нужно представлять себе принцип работы устройства. Здесь все немного сложнее, чем в традиционных лампах Эдисона. Каждый источник света, диод, состоит из двух полупроводников разного материала. Один содержит преимущественно электроны, второй – ионы.
При пропускании электрического тока между полупроводниками возникает выделение энергии со световым излучением
Такие полупроводники называют светодиодами. На заре этой технологии устройства могли испускать только зеленый, желтый и красный свет. По этой причине их использовали в индикаторах. Современные технологии позволяют охватить весь спектр и использовать теплые и холодные оттенки, в которых преобладают синий или желто-красный цвет.
Теперь непосредственно об устройстве лампы. Внешне она мало чем отличается от традиционной лампочки. Она имеет такой же цоколь с резьбой и подходит для всех видов светильников. Но внутри изделие имеет сложную структуру.

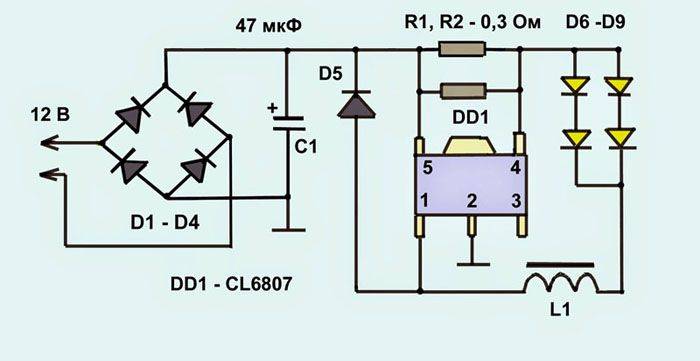

Схема светодиодной лампы на 220 В
Под прозрачной оболочкой колпака скрываются контактный цоколь, корпус, драйвер и плата с полупроводниками. Задача драйвера – понижение стандартного для наших сетей тока 220 вольт до необходимой для работы полупроводников величины. Эта плата питания и управления может быть устроена по-разному в зависимости от решения производителя. Для снижения собственных затрат некоторые не очень порядочные производители не устанавливают на платы необходимые для наших сетей стабилизаторы. В итоге лампочка светит очень ярко, но недолго. Один диод светит недостаточно ярко, поэтом в лампочках их группируют по несколько штук на плате, объединяя в одну цепь. Если один их полупроводников вышел из строя, вся лампа не будет гореть.
Структура LED-светильника
Прозрачный колпак лампы на качественных изделиях покрыт изнутри люминофором – веществом, усиливающим свечение. Такие лампочки снаружи выглядят матовыми, непрозрачными. Подобные изделия не раздражают глаза, их свечение схоже с естественным солнечным освещением.
Диагностика и замена светодиодов
Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.
Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.
Светодиодная лампа без рассеивателя
Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.
Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.
Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.
После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.
Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция
Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.
В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.
Фото пример
Выполняемое действие
Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.
Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».
Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.
Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.
Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.
Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.
Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.
Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.
Другая сторона драйвера припаивается к печатной плате со светодиодами
Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.
Остается проверить работоспособность
Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.
Ремонт светодиодных ламп своими руками: работаем без паяльной станции
Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.
Здесь можно поставить перемычку – быстро, но ненадолго
Как разобрать светодиодную лампу, проклеенную герметиком
Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.
Назначение
Светодиодные прожекторы широко используются в быту для освещения дворов, подъездов, садов, оград, гаражей, складских помещений, фасадов домов, памятников, рекламных стендов, вывесок и витрин.
Разделяются по мощности. Можно купить прожектор мощностью от 10 Вт. Некоторые из них оснащены датчиками движения и загораются на некоторое время, только когда определяется тепло человеческого тела, а общая освещенность ниже назначенной.
Большинство комплектуются регулируемыми кронштейнами для настройки положения.
Вам предлагается список наиболее популярных фирм изготовителей:
- Kosmos;
- Sunca;
- «СДО»;
- Jazzway;
- «Эра»;
- «Навигатор»;
- SWG.
«Эра», «Навигатор», «СДО», Jazzway, «Космос» – отечественные фирмы производители.
Светодиодная лампа моргает в выключенном состоянии
Довольно часто наблюдается такое явление, когда светодиодная лампа продолжает моргать даже при выключенном питании. Как правило, это происходит из-за неисправной проводки или при использовании выключателя с подсветкой. Оба этих фактора приводят к одним и тем же последствиям. В результате прохождения незначительного импульса, подзаряжающего стартер, наступает мигание светодиодной лампочки. Полного запуска не происходит из-за малого количества тока, поэтому свет включается на доли секунды и затем гаснет.
Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.
Одним из вариантов может стать замена одной светодиодной лампы, расположенной возле точки входа напряжения, обычной лампой накаливания. Она забирает на себя все импульсы и, таким образом, предотвращает моргание. В другом случае подсветка устанавливается независимо от выключателя, то есть диод подсветки включается напрямую в сеть. Его свечение будет постоянным, даже при выключенном положении выключателя. Проблема может возникнуть из-за некачественной проводки, поэтому рекомендуется выполнить проверку всех соединений, при необходимости – качественно заизолировать все выявленные места.
Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.
На чтение: 4 минуты Нет времени?
Еще десятилетие назад не предполагался столь стремительный рост популярности светодиодного освещения квартир и частных домов. Сегодня не встретишь человека, который не пользовался бы этими экономичными и яркими лампами. Проблема остается только в стоимости осветительных приборов – дешевыми такие светильники не назовешь. Что же делать, если лампа вышла из строя? Приобретать новую? Не обязательно. Можно попробовать отремонтировать осветительный прибор. Именно «прибор», ведь это сложное техническое устройство, в отличие от «лампочки Ильича». Сегодня разберемся, как выполнить ремонт светодиодных ламп своими руками и насколько это сложно.
Читайте в статье
Пример ремонта светодиодной лампочки
Для ремонта лед-лампы нужен паяльник с тонким жалом
В большинстве изделий используется по 6-8 кристаллов, установленных последовательно или параллельно. Узнать, какие светодиоды используются в лампах на 220 В, можно в специализированных магазинах. Стоимость одного кристалла в разы меньше, поэтому есть смысл потратить время и восстановить работоспособность целого изделия. Другим вариантом приобретения расходного материала является использование еще одной сгоревшей ранее лампы. В ней вышел из строя только 1 диод, а остальные можно использовать для восстановления работоспособности других устройств.
Чтобы отремонтировать ЛЕД-светильник, потребуются такие инструменты и материалы:
- паяльник с тонким жалом;
- олово или припой;
- канифоль;
- паяльная кислота;
- пинцет;
- хирургический зажим;
- держатель для фиксации платы;
- портативная газовая горелка или зажигалка с режимом турбо.
Чтобы получить доступ к внутренностям прибора, нужно отсоединить от корпуса рассеивающий колпак. Его крепление в разных моделях осуществляется на резьбу, клей или силикон. Если в первом случае разборка выполняется просто — только повернуть колпак против часовой стрелки и снять его с резьбы, то с клеем придется потрудиться. Чтобы открыть прибор, нужно в щель между колбой и корпусом залить небольшое количество ацетона. Если состав сразу не растворится, попытки повторяются, пока не будет достигнут желаемый результат. Чтобы растопить силикон в месте стыка можно использовать нагрев. Для этого используется обычный бытовой фен. Нужно следить, чтобы пластик не расплавился.
Ремонт светодиодной лампы на 220 В своими руками начинается с поиска неисправности. Сначала проводится визуальный осмотр плат, на которых крепятся кристаллы и детали драйвера. О повреждении может свидетельствовать почернение в месте контакта. Если эти признаки отсутствуют, следует воспользоваться тестером и прозвонить все соединения. Отсутствие цепи укажет на неисправный элемент. После этого можно приступать к устранению проблемы.
Заключение
Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход
Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму
Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше
Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.
А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:
