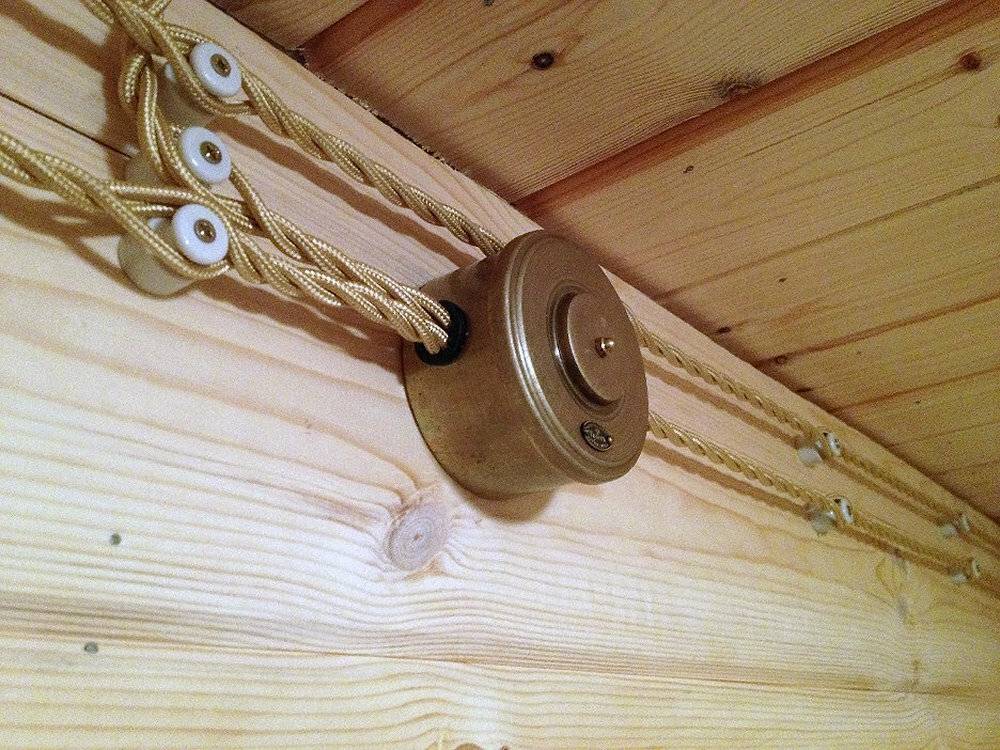

Открытая проводка в стиле ретро

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися “усами”.
5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Недостатки

• Открытость электрокоммуникаций на изоляторах имеет и отрицательные стороны. Прямым следствием расположения поверх опоры является меньшая прочность по сравнению с коммуникациями закрытого типа.
• Внешнее расположение конструктивных элементов предполагает наличие свободного пространства. В небольшом доме это может оказаться критичным.
• Если в доме предполагается наличие внутренней отделки, открытая проводка заметно усложняет отделочные работы во время ремонта.

Представить современную квартиру без электроснабжения невозможно. Зато смонтировать проводку собственными силами вполне реально. Читайте в следующем обзоре, как сделать электропроводку в квартире своими руками.

Полезная статья, как правильно составить схему разводки электропроводки в квартире.

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

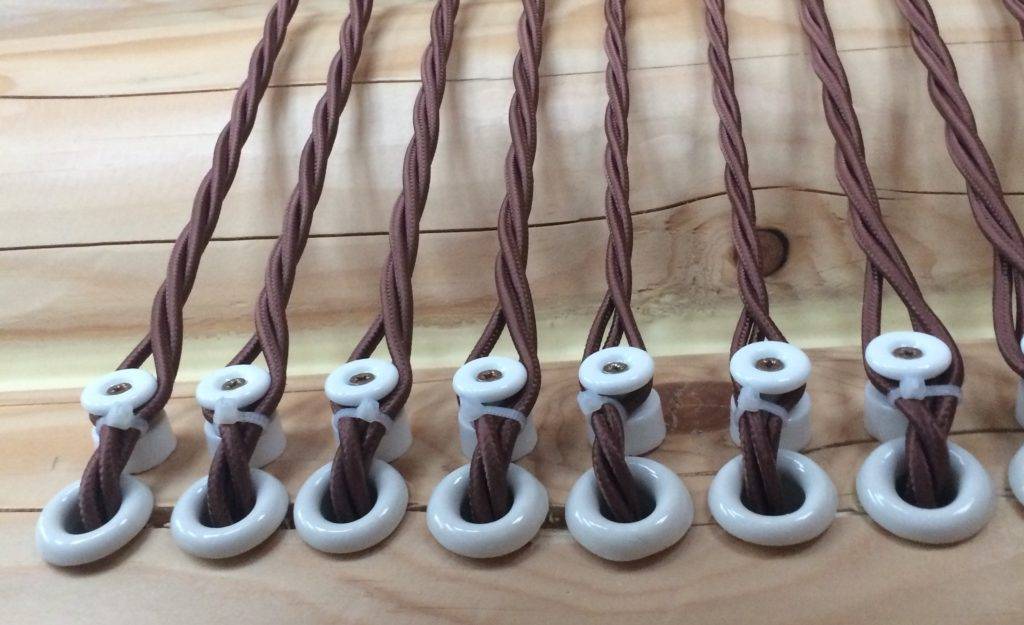

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

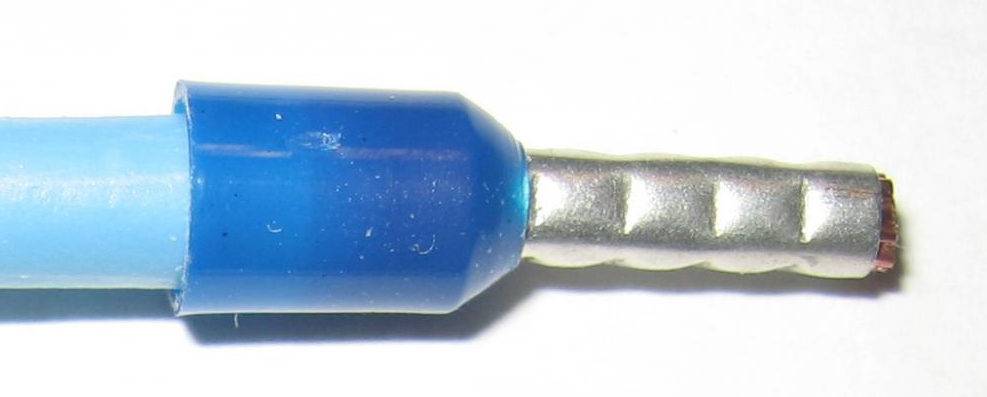

Обжимка многожильного проводника наконечником НШВИ

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Сфера применения

Ретро проводку устраивают на таких объектах:

• в бревенчатом доме или каркасном из СИП-панелей;
• в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

Теперь поговорим про изоляторы:

• Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
• Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

• Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.

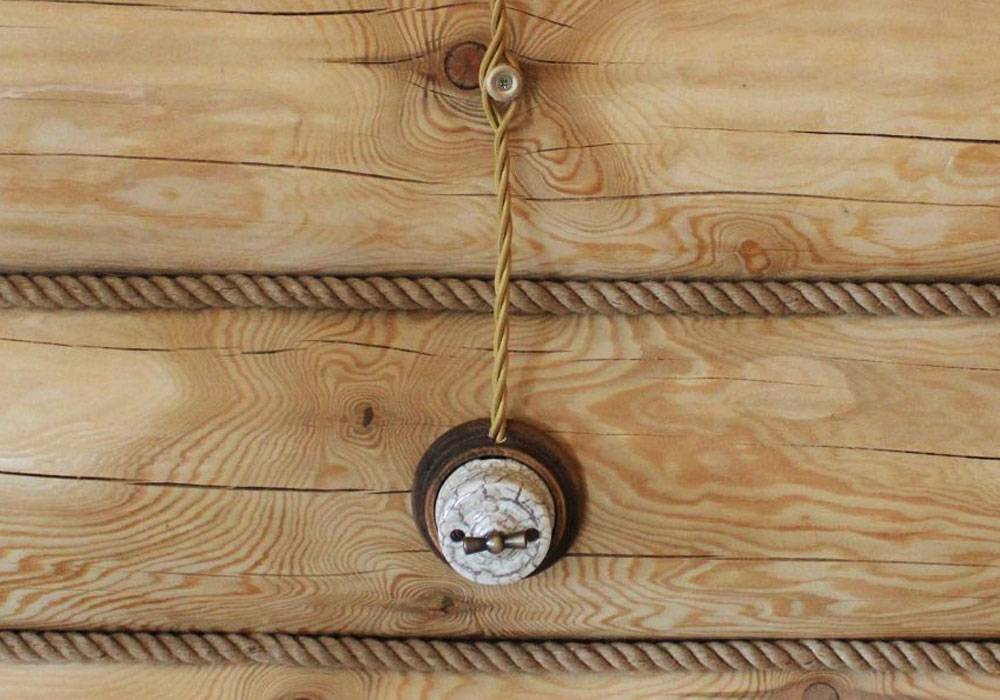

• Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
• Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

https://youtube.com/watch?v=tVrsub9uTtA

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

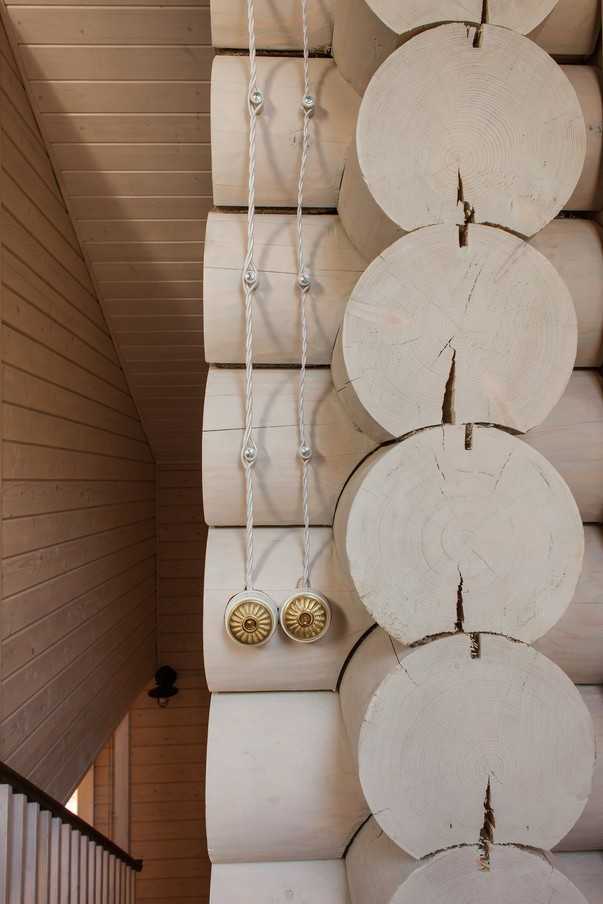

Ретро проводка в деревянном доме.

Электропроводка на изоляторах сейчас очень популярна среди заказчиков. Это говорит о том, что ее эстетические свойства оценили по достоинству.

Что представляет такая ретро проводка? Это одножильные провода, специально скручены между собой. Они прокладываются открытым методом с помощью изоляторов, которые закреплены на стене или потолке. Следует учитывать то, что расстояние до поверхности, на которой закрепляется провод, не может быть меньше, чем сантиметр. Такое расстояние является абсолютной нормой по соблюдению пожарной безопасности.

Фото высоты изолятора.

Первый слой ретро проводки представляет собой изоляцию из винила. Верхний или второй слой — это хлопковая ткань, пропитанная специальным огнеупорным лаком. Бывает встречаются провода в оплетке и из стекловолокна. Дорогостоящие кабели имеют шелковую верхнюю изоляцию. Но на то они и дорогостоящие.

Фото изоляции ретро провода.

Кабель для ретро проводки должен быть изготовлен из меди и иметь сечение по линии освещения полтора миллиметра, а по розеточным линиям 2,5 мм. Для розеток, от которых запитаны электроводонагревательные котлы и варочные плиты, используют провода с большим диаметром сечения.

ВНИМАНИЕ! Перед тем как выбрать кабель нужно произвести точный расчет нагрузок, выбор «на глаз» здесь не пройдет, ведь от несчастного случая никто не застрахован. Если это трудно сделать самому, нет должного опыта, то можно обратиться за помощью к специалистам.

Составление проекта электроснабжения

В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.

Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ. К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.

При разработке проекта определяется не только способ прокладки электропроводки, но и кабельно-проводниковая продукция с соответствующими параметрами. Все материалы, используемые для проектирования, должны быть сертифицированы.

Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению

Монтаж открытой электропроводки и обзор возможных ошибок

Самостоятельный монтаж электропроводки в каркасном доме

Электропроводка в деревянном доме: пошаговая инструкция с фото

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Достоинства

Дизайн. Для некоторых стилей ретро проводка — скорее правило, чем пожелание. А в деревянном доме такое оформление смотрится гораздо гармоничней, чем пластиковые кабель-каналы.

Превосходный внешний вид. Благодаря шелковой оплетке, представленной в широкой цветовой гамме, провода можно подобрать практически под любой интерьер.

Минимальные затраты времени и труда. Монтаж конструкции довольно прост, не тратится время на штробление стен с последующей заделкой.

Соответствие нормам безопасности. Дома из дерева относятся к категории легковоспламеняемых построек. Грамотный монтаж внутренней проводки в деревянном доме — сложная, ответственная задача. Открытая ретро проводка — отличный выход!

Беспрепятственный доступ к проводам, простое обслуживание.

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

• РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.

• БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Преимущества и недостатки

Электропроводка под старину в деревянном доме имеет ряд преимуществ:

1. Она придает интерьеру особую привлекательность благодаря декоративной оплетке, розеткам, выключателям и распаячным коробкам, выдержанным под старину.
2. Ретро проводка всегда на виду, поэтому можно в любое время определить ее повреждения и отремонтировать.
3. Монтаж проводки достаточно прост, поэтому можно сэкономить семейный бюджет, отказаться от вызова специалистов и самостоятельно провести домашнюю электрику.
4. Ретро проводка универсальна. Она подходит не только для бревенчатых и каркасных частных домов, но ее можно установить в квартирах, сельских строениях.
5. Для нее характерна высокая допустимая нагрузка, потому что открытая проводка имеет хороший теплоотвод.

Ретро проводка также имеет и минусы.

1. Светлая кабельная продукция в месте частого соприкосновения с ней затирается, ее вид становится менее привлекательным. Придется менять весь участок витого провода. В кухонном помещении тканевая оплетка легко впитывает жир, выглядит засаленной.
2. Ретропроводка стоит очень дорого, поэтому многие стараются сэкономить на материалах или работе.
3. В доме, где есть дети, ретро-проводку делать не рекомендуется.
4. Она располагается на открытом месте, поэтому, если появятся неисправности, оголенные провода, существует опасность поражения током.

Чтобы избежать минусов, можно выполнить ретро проводку с применением медных, латунных или бронзовых труб

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Электропроводка в деревянном доме своими руками: план проведения работ

1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
3. Прокладка основных кабельных линий по стенам и потолку:
4. Установка распределительных коробок, розеток и выключателей.
5. Установка распределительного щита, монтаж щитового оборудования в нем.
6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

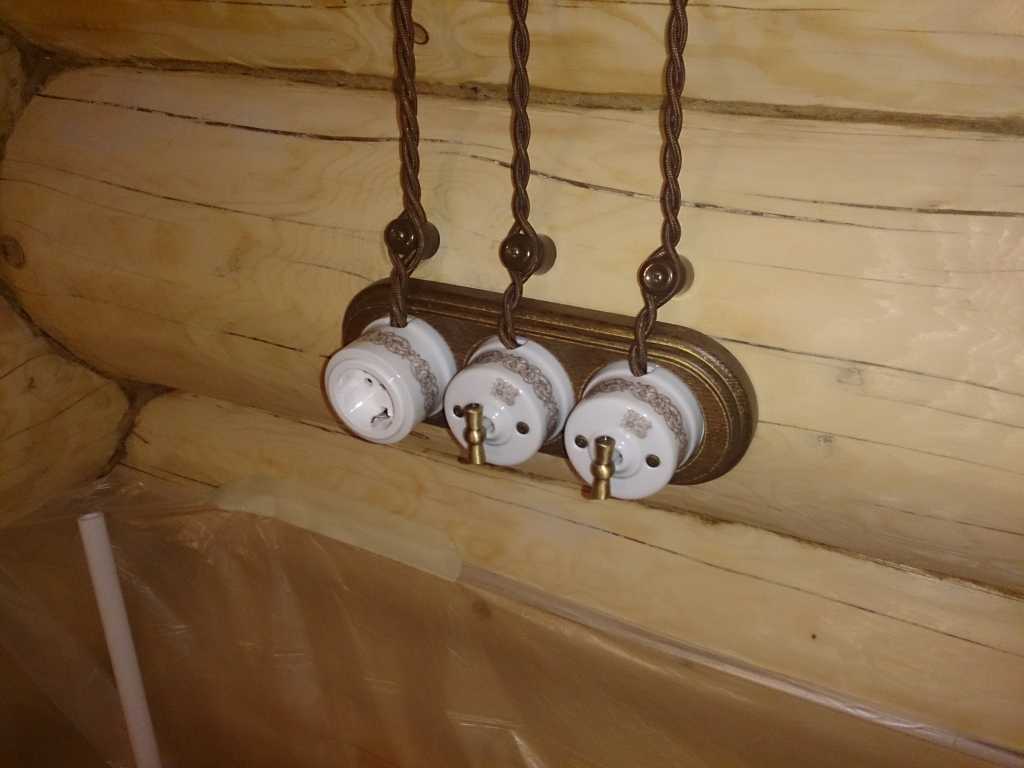

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Плюсы и минусы ретро проводки в деревянном доме

 К плюсам относится:

• наружный способ прокладки является самым простым для деревянных домов и бань;
• шелковые провода выглядят эстетичнее кабель-каналов в деревянном домике, нет необходимости применять фальшстены;
• отличная возможность для быстрого ремонта. Обрыв или разрушения провода видно визуально;
• любую неисправность можно устранить, не ковыряясь в стенах, не требуется восстанавливать штукатурку или обои;
• оригинальный дизайн;
• повышенная пожаробезопасность.

К минусам можно отнести следующее:

• открытая электропроводка довольно быстро припадает пылью и как следствие, в местах частого соприкосновения с руками загрязняется;
• со временем провода провисают и приходится делать их подтяжку. Обычно ретропровод снимают с изолятора и добавляя несколько витков, надевают обратно;
• нагромождение отходящих линий от щита портит внешний вид комнаты. Это приводит к необходимости уменьшить количество выключателей;
• при случайном обрыве возможно оголение провода, что создает угрозу здоровью окружающих.
• стоимость материалов. К сожалению, отечественных предприятий, выпускающих продукцию для прокладки ретро электросети не много. Это компании: «Villaris», «RETRIKA», «Salvador», «Fontini», «Bironi» и «Гусевъ». Большим спросом пользуется итальянские компании. Даже китайская продукция не дёшева. Но есть возможность экономии при использовании монтажа смешанного монтажа (совместно со скрытой электропроводкой).

Деревянный дом не предполагает использование мощных электроприборов , поэтому ретро проводка в деревянном доме должна быть детально просчитана. Если электроприборы с высокой мощности все же необходимы — в доме используют смешанный тип электропроводки. Т.е. для примера, под духовой шкаф или электрокотел — прокладывают кабельные каналы «под дерево» (скрытым способом) в стенах, либо под полом или деревянным плинтусом (смотрите инструкцию на фото ниже).

При этом провод в кабель-канале должен занимать не более 40 % свободного места. Это даёт возможность использовать стандартные кабели необходимого сечения и защитные трубы или специальные гофро кожухи.

Доведя такие кабели до распределительных коробок, далее опускают декоративный крученый провод. Такой метод подсоединения дат возможность сэкономить на общей длине проводов и обеспечить удобство подключения розеток и выключателей. Да и сама проводка приобретает аккуратный и строгий вид. Особенно это актуально для кухонь, где требуется большое количество розеток и провод быстро загрязняется. Это на порядок повысит устойчивость жилища к пожарам.

Вот по такой технологии делается монтаж ретро проводки своими руками. Надеемся, вы убедились, что необязательно быть профессиональным электриком — достаточно иметь желание, потратить время на подготовку и изучение важных моментов. Неудобство заключается в том, что отдельные компоненты проводки приходится приобретать у разных производителей, что многократно увеличивает стоимость разводки. Отдавая предпочтение ретро-проводке, хозяин деревянного дома принимает практичное решение, которое порадует и видимым, эстетически приятным результатом. Необходимо лишь придерживаться правил, которые мы описали вам в данной статье.

Чтобы повысить вашу уверенность в результате и повысить срок службы ретро-проводки полезно  проконсультироваться с профессионалом! Также советуем вам посмотреть видео советы опытных электриков.

Изоляторы

При прокладке ретро-проводки провода фиксируются на изоляторах (их еще называют «ролики»). Чаще всего их делают из керамики, в которую добавляют красящий пигмент. Но есть и пластиковые (из негорючего пластика, можно найти металлические.

Форма у изоляторов для ретро проводки характерная —  в сечении напоминает цифру «8», но есть отличия, которые влияют на удобство работы. Это размер верхней части. Она может быть меньшего и большего диаметра. Если используются двухжильная проводка, брать можно любые — провода хорошо лягут в любом случае. Если же провод трехжильный, лучше брать изоляторы с большим радиусом верхней части — три провода уложить бывает проблематично.

Изоляторы для ретро проводки

Параметры изоляторов под ретро-проводку следующие:

• диаметр основания 18-22 мм;
• высота — 18-24 мм.

Цветов много и с их выбором определиться не всегда просто. Их можно взять под цвет оплетки провода или под цвет стен, можно — такого же оттенка, как выключатели/розетки, а можно — просто белые. В каждом случае приходится определяться исходя из интерьера и того, насколько декоративной вы хотите сделать проводку.

Количество изоляторов для открытой проводки

Какое количество изоляторов может понадобиться? Считать надо по метражу открытой ретро проводки. На один метр используют 1-3 штуки. Нормы нет, а ориентируются все на один параметр: чтобы было красиво. Основная задача — чтобы провода не провисали.

Изоляторы для ретро проводки

Когда тянут ретро-провод горизонтально, приходится ставить изоляторы чаще, вертикально — можно и реже. Вообще, если ретро проводка в деревянном доме, то ориентироваться надо на количество бревен. Если они диаметром 30 см и больше, ставят через бревно, если меньше — красивее смотрится через два.

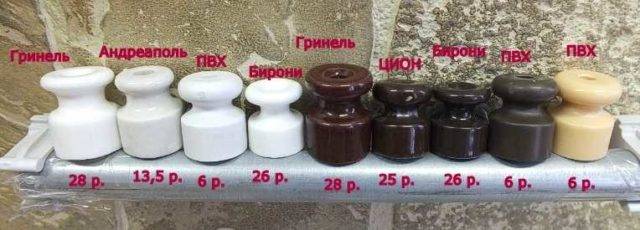

Цены и производители

Изоляторы для винтажной открытой проводки стоит искать одновременно с кабелем. Обычно их подбирают в тон к проводам, так что можно подбирать одновременно, у одного производителя и провода, и изоляторы.

Подобрать можно в том к кабелю

Самые дешевые изоляторы делают из специального пластика. Они строят до 10 рублей (порядка 10-15 центов). Так что цена более чем доступная. При мерно в два раза дороже стоят керамические ролики для ретро проводки. Кроме «обычных» моделей есть варианты с росписью, различными орнаментами. Но цена уже далеко не маленькая.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

https://www.youtube.com/embed/Vb-mSkdegZM

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут  подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.
