Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

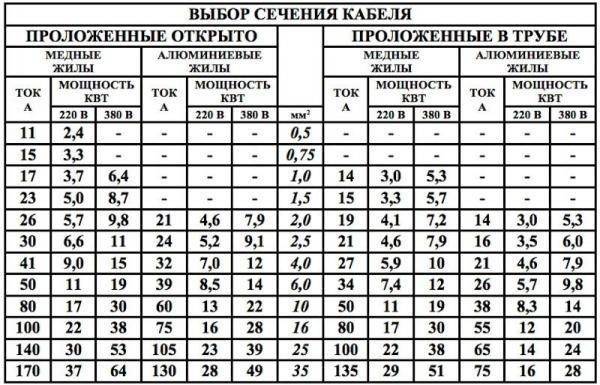

Таблица сечения проводя для закрытой проводки
Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
{SOURCE}
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
Провода для электропроводки
Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность, потребляемая источниками энергопотребления;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии
Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления. Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.
Маркировочные этикетки электроприборов и бытовой техники, в которых указана их номинальная мощность
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I, где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.
Измерение силы тока токоизмерительными клещами
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:
- I = P∑*Kи/U (однофазная сеть),
- I = P∑*Kи/(√3*U) (трехфазная сеть), где:
- P∑ – общая мощность энергопотребителей;
- Kи – коэффициент, равный 0,75;
- U – электронапряжение в сети.
Таблица соответствия площади сечения медных жил проводниковых изделий току и мощности *
- Сечение кабельно-проводниковой продукции
- Электронапряжение
- 220 В
- Электронапряжение
- 380 В
| Сила ток, А | Мощность, кВт | Сила ток, А | Мощность, кВт | |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 50 | 11 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 90 | 19,8 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 140 | 30,8 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Определение кабельного изделия в поперечном сечении – особо важный процесс, в котором недопустимы просчеты. Учитывать требуется все факторы, параметры и правила, доверяя только своим расчетам. Проведенные измерения должны совпадать с вышеописанными таблицами – при отсутствии в них конкретных значений их можно найти в таблицах многих справочников электротехника.
Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.

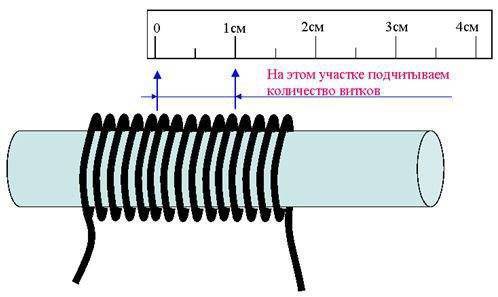

Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
| Диаметр проводника, мм | Сечение кабеля, мм.кв. |
| 0,80 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1,0 |
| 1,38 | 1,5 |
| 1,60 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
| 7,98 | 50,0 |
| 9,44 | 70,0 |
| 11,00 | 95,0 |
| 12,36 | 120,0 |
| 13,82 | 150,0 |
| 15,35 | 185,0 |
| 17,48 | 240,0 |
| 19,54 | 300,0 |
| 22,57 | 400,0 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Как определить соответствие параметров?
Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:
- На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
- Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
- Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.
Чем отличается кабель от провода
Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.
Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.
Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.
Формула: как определить сечение кабеля
Понятие площадь сечения, или, в простонародье, толщина кабеля – вещь интересная. Определяется она прибором под названием штангенциркуль. Сначала этим прибором необходимо вычислить диаметр проводника (естественно, предварительно очищенного от изоляции).
Затем следует найти площадь кабеля по формуле S = π (D/2)2, в данной формуле:
- S – это площадь сечения многожильного или одножильного проводника, которая выражается в мм2.
- π = 3,14 (банальное широко известное число Пи).
- D – это диаметр проводящей электрический ток жилы кабеля, выражается в мм.
Перевод в другие единицы измерения или в систему СИ необязателен. Также можно записать эту формулу в сокращённом виде: S = 0,8 D² (площадь равна произведению 0,8 и квадрата диаметра). В таком случае 0,8 D² – это округлённый коэффициент. На самом деле посчитать площадь сечения и соотношение разных параметров проводника совсем несложно.
Кстати, очень удобно мерить площадь сечения микрометром или использовать калькулятор.
Конечно, он не выдаст точно число, вроде 16мм2, но расчёты облегчит значительно. Видео об этом смотреть достаточно скучно, но может оказаться вполне полезно, особенно если решились делать ремонт дома самостоятельно (это не очень хорошая идея, но ваша квартира – ваши правила).
Определение сечения по диаметру
После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.
По формуле
Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.
В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.
В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.
По таблице с часто встречаемыми диаметрами
Для упрощения расчета удобно воспользоваться готовой таблицей.
Порядок пользования числами из таблицы:
- Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
- Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
- Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

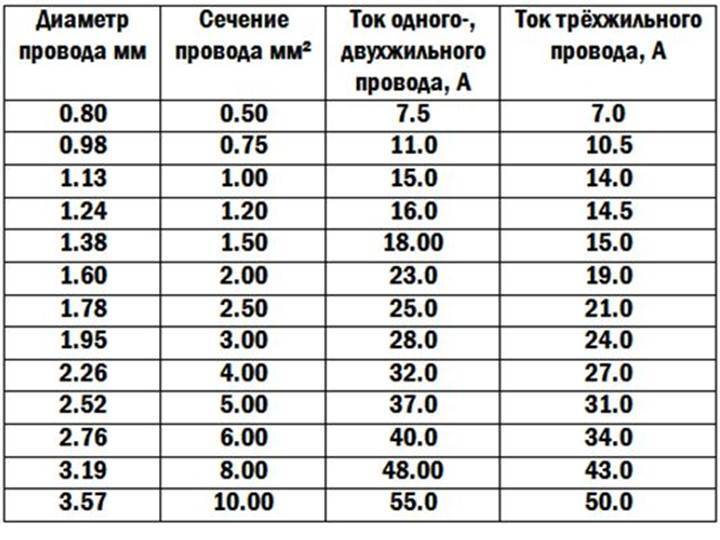

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).
| Диаметр жилы провода, мм | Сечение жилы, мм2 | Допустимый ток, А |
| 1,12 | 1 | 14 |
| 1,38 | 1,5 | 15 |
| 1,59 | 2,0 | 19 |
| 1,78 | 2,5 | 21 |
| 2,26 | 4,0 | 27 |
| 2,76 | 6,0 | 34 |
| 3,57 | 10,0 | 50 |
| 4,51 | 16,0 | 80 |
| 5,64 | 25,0 | 100 |
| 6,68 | 35,0 | 135 |
Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

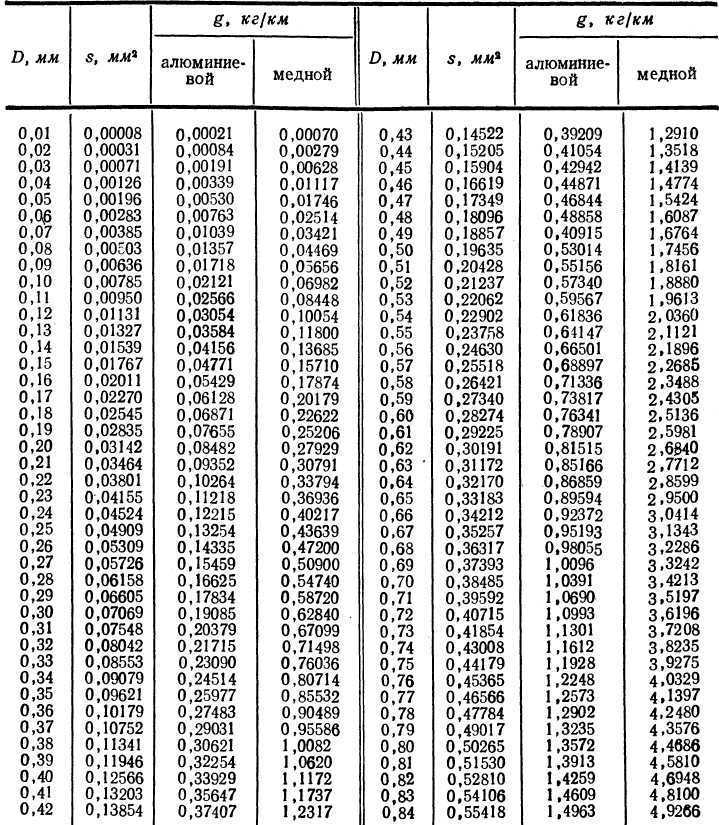

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.
| Диаметр, мм | Сечение, мм2 | Вес, гр/км |
| 0,1 | 0,0079 | 70 |
| 0,15 | 0,0177 | 158 |
| 0,2 | 0,0314 | 281 |
| 0,25 | 0,0491 | 438 |
| 0,3 | 0,0707 | 631 |
| 0,35 | 0,0962 | 859 |
| 0,4 | 0,1257 | 1,122 |
При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.
| Ток разрыва, А | Медь | Алюминий | Никелин | Железо | Олово | Свинец |
| 0,5 | 0,03 | 0,04 | 0,05 | 0,06 | 0,11 | 0,13 |
| 1 | 0,05 | 0,07 | 0,08 | 0,12 | 0,18 | 0,21 |
| 5 | 0,16 | 0,19 | 0,25 | 0,35 | 0,53 | 0,60 |
| 10 | 0,25 | 0,31 | 0,39 | 0,55 | 0,85 | 0,95 |
| 15 | 0,32 | 0,40 | 0,52 | 0,72 | 1,12 | 1,25 |
| 25 | 0,46 | 0,56 | 0,73 | 1,00 | 1,56 | 1,75 |
| 50 | 0,73 | 0,89 | 1,15 | 1,60 | 2,45 | 2,78 |
| 100 | 1,15 | 1,42 | 1,82 | 2,55 | 3,90 | 4,40 |
| 200 | 1,84 | 2,25 | 2,89 | 4,05 | 6,20 | 7,00 |
| 300 | 2,40 | 2,95 | 3,78 | 5,30 | 8,20 | 9,20 |
Для многожильного кабеля
Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.
Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.
Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.
При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.
| Площадь сечения, мм2 | 35 | 50 | 70 | 95 | 120 | 160 | 185 | 240 |
| Высота/ширина для трехжильного монолитного кабеля, мм | 5,5/9,2 | 6,4/10,5 | 7,6/12,5 | 9/15 | 10,1/16,6 | 11,3/18,4 | 12,5/20,7 | 14,4/23,8 |
| Высота/ширина для трехжильного кабеля из тонких жил, мм | 6/10 | 7/12 | 9/14 | 10/16 | 11/18 | 12/20 | 13,2/22 | 15,2/25 |
| Высота/ширина для четырехжильного монолитного кабеля, мм | нет | 7/10 | 8,2/12 | 9,6/14,1 | 10,8/16 | 12/18 | 13,2/18 | нет |
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Для чего нужен расчет сечения кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- экономичность.
Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.
Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.
Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

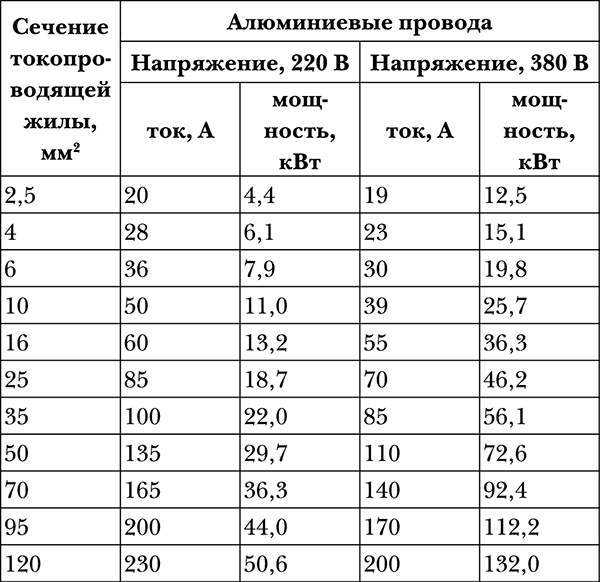

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:
- Напряжение питания (однофазное или трехфазное).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
- Месторасположение кабеля.
В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.
В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.
