Расположение свай в ростверке
В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.
Расположение свай на плане дома
Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.
Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.
Как расставить на плане дома самостоятельно
При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.
Сначала расставляют сваи по углам, потом под местами примыкания несущих стен
Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Виды ростверков
Обвязка свай может иметь различную конструкцию и выполняться из разных материалов. Чаще всего применяют металлический швеллер и двутавровые балки или деревянный брус. Выбор материала зависит от массы домостроения, его характеристик и назначения, а так же от геологических особенностей местности.
При строительстве легких построек достаточно выполнить обвязку свай брусом. Для деревянных домов роль ростверка может выполнять первый венец стен. Древесину крепят на сваю при помощи закладных шпилек. Конструкцию нужно изолировать от воздействия влаги с помощью рулонных материалов или мастик, производимых на основе битума.
Для строительства домов, имеющих значительный вес, более подходящим вариантом будет монтаж металлического ростверка. Элементы обвязки соединяют между собой при помощи сварки, для повышения прочности стягивают болтами.
Бетонная обвязка способна выдерживать значительную нагрузку при условии использования качественного бетона, но она нагружает фундамент. Для такого ростверка понадобятся более мощные опоры. Обязательным условием является монтаж армированного каркаса. Цементно-песчаный раствор заливают в предварительно изготовленную опалубку, стенки которой должны быть укреплены подпорками.
По расположению относительно уровня земли ростверки подразделяются:
- Висячие над уровнем грунта конструкции устраиваются на высоких опорах. Целесообразно монтировать такой тип основания на участках с близким расположением подземных источников.
- Наземные строятся по уровню земли. Под обвязкой обязательно насыпают песчаную подушку.
- Заглубленные располагаются ниже уровня поверхности земли, являются разновидностью ленточного основания. Такой тип характерен тем, что нагрузка передается не только на опоры, а сразу на грунт.
Существует технология монтажа фундамента с установкой свайных кустов. Под местами с наибольшей нагрузкой несколько опор устанавливают рядом друг с другом. Они как бы образуют куст, благодаря такому расположению способны выдерживать нагрузку от камина, колонн, промышленных конструкций. В верхней части сваи соединяют между собой металлической обвязкой.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

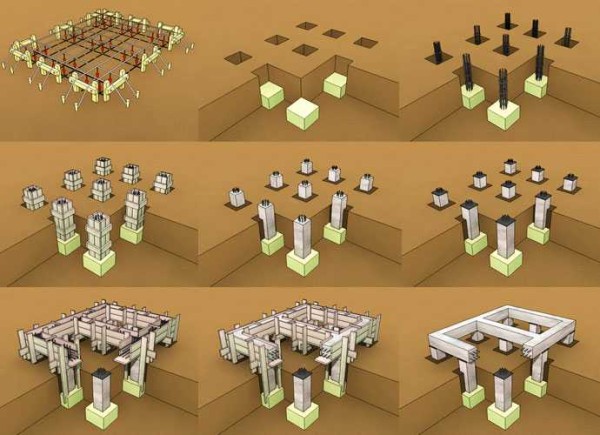

Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

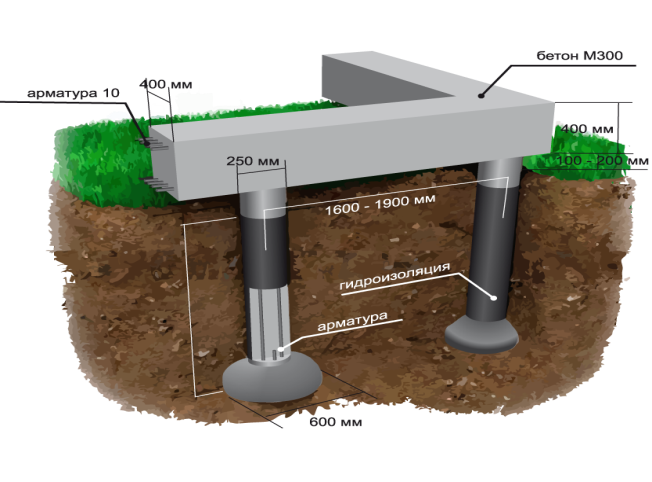

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

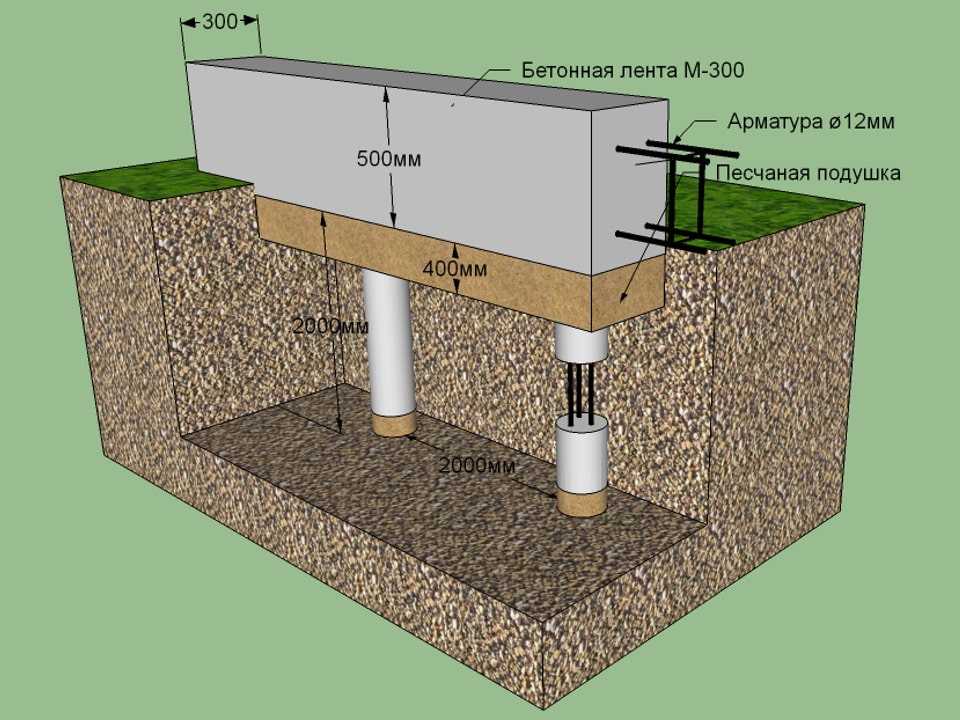

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
О монолитных ленточных фундаментах можно прочесть в этой статье.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Технология строительства
Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.
Разметка
Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.
После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.
Земляные работы и заливка свай
Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.
Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.
Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.
Устройство ростверка
Если выбран металлический ростверк, его приваривают к оголовкам свай
При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно
Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой
Вокруг свай хорошо уплотнить не получится, но это не столь важно
На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки опалубки для ленточного фундамента.
Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.
Установка закладных деталей
На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).
Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.
Заливка бетона
Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.
Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.
При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:
- Как уже говорилось, из-за того что невозможно определить какой грунт находится под каждой из свай, прогнозированию его поведение почти не поддается.
- В таких постройках невозможно оборудование подвалов.
- При высоких ростверках требуется каким-то образом закрывать зазор: там любят селиться животные и насекомые.
Преимущества и недостатки
Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.
Почему стоит выбрать свайный фундамент для возведения домаИсточник stroy-dom-pravilno.ru
Преимущества свайного фундамента:
- Простота монтажа. При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.
- Не требуются предварительные работы. Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.
- Низкая стоимость. Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.
- Универсальность. Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.
- Быстрый монтаж в любых условиях. Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.
- Отличные характеристики. При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.
Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:
Невозможность использования для скальных пород. К тому же большое количество камней в почве также может усложнить забивания свай.
На скалистой местности очень сложно установить сваи, даже для небольшого домаИсточник pinterest.com
- Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.
- Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.
Проведение работ по утеплению фундамента
Схема утепления ростверка с помощью пеноплекса, который наносится распылителем
Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.
Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.
В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.
Виды и особенности
Каждая опора фундамента – это цельный или полый внутри стержень, предназначенный для вертикального заглубления в грунт. По материалу изготовления опоры для свайно-ростверкового фундамента могут быть такими:
- Деревянные. Делаются из толстого бруса или других пиломатериалов. Используются довольно редко из-за огромного количества минусов – малого срока службы, разрушения от влаги, гниения, влияния микроорганизмов. Возможная сфера применения – стройка небольших хозяйственных сооружений.
- Железобетонные. Считаются наиболее популярными благодаря высокой несущей способности. Сваи приобретают в готовом виде или заливают непосредственно на площадке, делая внизу небольшое расширение – «пятку» для заякоривания в почве. Любые бетонные опоры при заливке надо армировать. Глубина их заглубления может достигать 3 метров.
- Металлические. Хорошо подходят для частного домостроения, для домов и бань из дерева, каркасных зданий. На слишком большие нагрузки они не рассчитаны, а коррозия делает такие опоры менее долговечными, чем железобетонные. Для изготовления металлических опор используют отрезки двутавров, швеллеров, балок, рельс.
Заглублять сваи в грунт можно разными способами. Классификация фундаментов по способу погружения такова:
- Винтовые. Сваи для конструкции изготавливаются на заводе из толстых труб со стенкой от 4 мм. Нижняя часть опор представляет собой лопасть, вращающуюся по спирали, с соответствующей конфигурацией. Наконечник опор острый (литой или приваренный), поэтому они работают наподобие саморезов – завинчиваются в почву. Обычно монтаж винтовых конструкций производится с привлечением специальной техники, но небольшие сваи могут вкручиваться даже вручную. Большой плюс – возможность повторного использования винтовых свай.
- Забивные. Выполняются из металла или бетона с армированием, могут быть пустотелыми. Забиваются в заранее подготовленные скважины с помощью особых механизмов. Построить фундамент с такими опорами несложно, процесс движется очень быстро. Минус – сильные подвижки грунта при забивании. Необходимо помнить, что это может вызвать разрушение расположенных рядом построек.
- Буронабивные (набивные). Каждая опора заливается непосредственно на месте в установленную в скважину несъемную опалубку. Формы для заливки делают из рубероида, асбестоцементных труб, пластика. Внутрь обязательно ставят прутки арматуры, после чего вливают бетон. Преимущество – возможность сделать все работы своими руками, недостаток – длительный период застывания раствора. (Читайте статью на тему “Бурение фундамента — особенности, плюсы и минусы, этапы работы”)
Кроме того, сваи для фундаментов различаются по техническим возможностям и переносимости нагрузок:
- Висячие. Несущие способности обусловлены конкретными показателями – прочностью грунта под нижним концом, а также силой трения, влияющей на боковые стенки. Висячие опоры хорошо зарекомендовали себя в местности с низким уровнем грунтовых вод, а также при глубоком пролегании плотных пластов почвы.
- Стойки. На сваи этого типа могут воздействовать самые высокие нагрузки. Они представляют собой прочные опорные конструкции, формируют жесткое сцепление с плотными слоями грунта.
Разновидности ростверков
При выборе плана постройки здания и типа фундамента нужно определиться и с ростверком, который будет изготовлен. По материалу исполнения и конструктивным особенностям ростверк может быть таким:
- Монолитно-железобетонный. Применяется чаще всего, пригоден в качестве основания под здания разной этажности. Внешне представляет собой ленту или цельную плиту, заливается на месте. Удобен для формирования пола по его верхней части.
- Сборный. Изготавливается из металла, выглядит как обвязка или сварной каркас. Обычно применяется при возведении каркасных домов, либо гаражей, бань, хозпостроек.
- Сборно-монолитный. Отдельные элементы из бетона собираются на площадке в единое целое с помощью специальных замков и других стыковочных деталей.
Ростверк для фундамента может находиться на поверхности почвы или углубляться вниз. Самый надежный тип ростверка – заглубленный. По сути, он напоминает обычный ленточный фундамент, поскольку располагается ниже промерзающего пласта. Для заглубленных ростверков действует ограничение: их не применяют на сложных, обводненных, сильно пучинистых грунтах из-за высоких нагрузок на боковые стенки.
Схема создания незаглубленного ростверка для основания здания еще проще, ведь такая конструкция ставится над почвой с зазором и не требует рытья траншеи. Этот вариант идеален для рыхлых, пучинистых, постоянно смещающихся грунтов.
Конструкция фундамента на винтовых сваях
Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.
Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.
В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.
Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.
Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.
Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.
Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.
