Мастеру на заметку: необычное применение старой батарейки

Как пользоваться

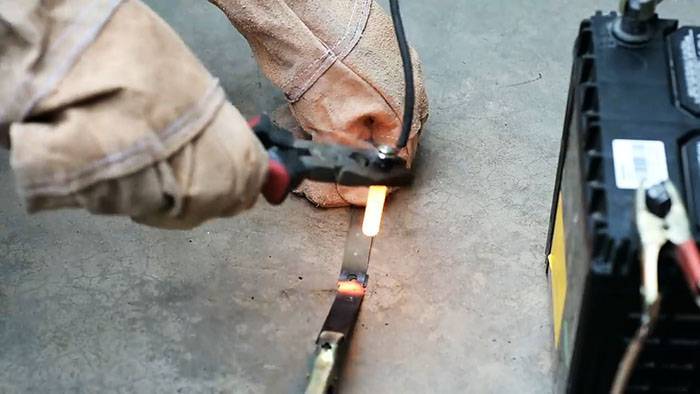

Перед началом сварки свободный крокодил от минусовой клеммы аккумулятора зажимается на одной из заготовок. Он будет выполнять функцию массы. Стержень при этом будет работать как электрод. Его конец кратковременными касаниями прикладывается к месту наложения шва. Электрод греется, поэтому его лучше удерживать плоскогубцами. Графит раскаляется и начинает плавить тонкий металл. Чтобы не прожечь деталь, электрод следует медленно вести по линии стыка заготовок, иногда прерываясь. В первые секунды графит сильно дымит, пока на нем не перегорят остатки электролита из батарейки.

Варить можно швом или делать точечную сварку. В последнем случае стоит предварительно сверлить отверстия в верхней соединяемой детали. Это приспособление также подходит и для пайки. Им можно раскалять деталь, после чего прикладывать к ней припой.

Сварка аккумулятором изнашивает батарею, поэтому этим способом не стоит увлекаться

Важно держать электрод замкнутым не более нескольких секунд за один раз. При нагрузке от сварки батарея нагревается и может разорваться. Сигналом к этому будет исходящий от нее шум кипения электролита

Чем больше аккумулятор, тем крупнее и толще заготовки можно сваривать. Обычно заряда батареи достаточно для работы на протяжении нескольких минут

Сигналом к этому будет исходящий от нее шум кипения электролита. Чем больше аккумулятор, тем крупнее и толще заготовки можно сваривать. Обычно заряда батареи достаточно для работы на протяжении нескольких минут.

Схема

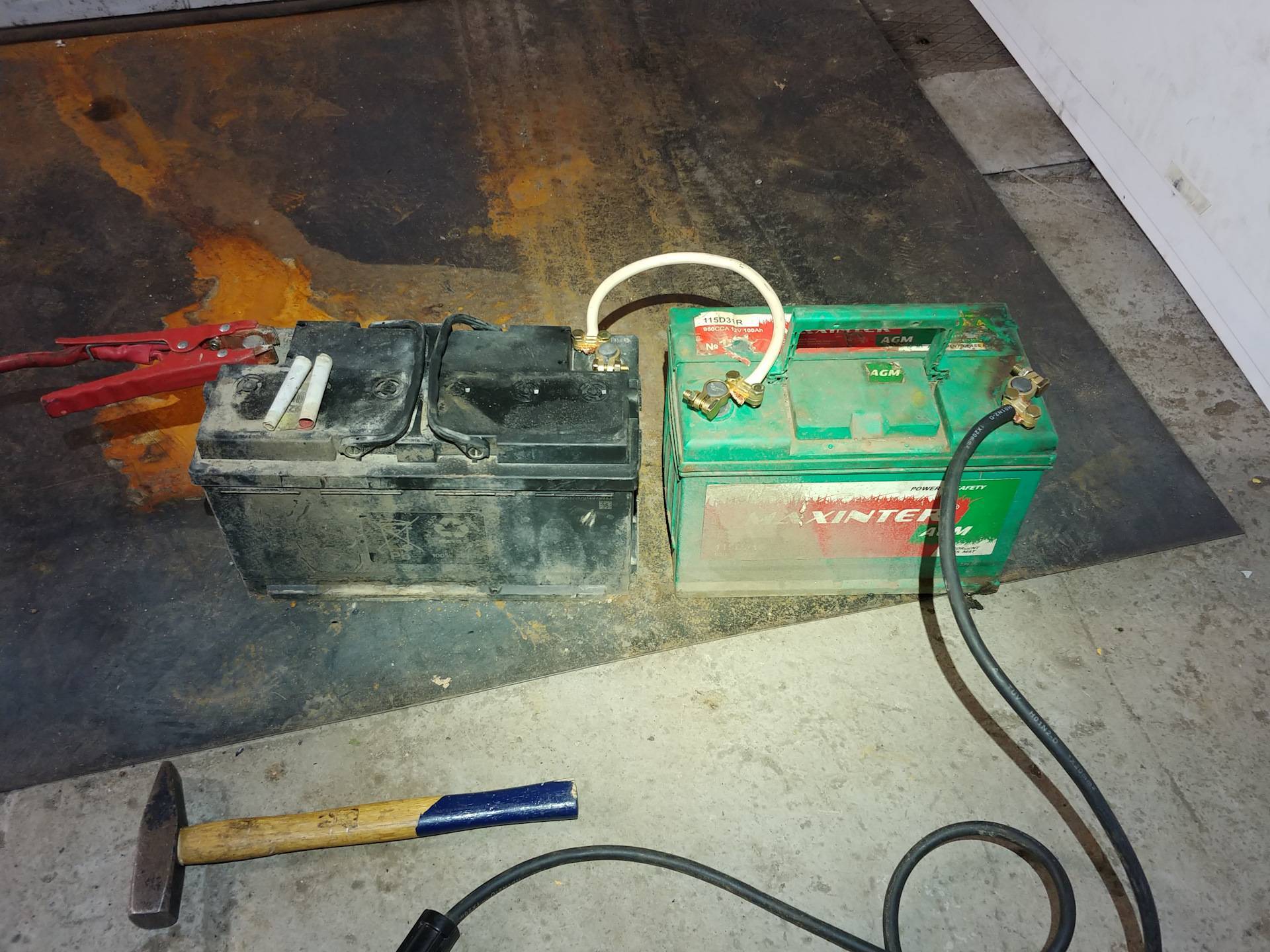

Три 12-вольтовых аккумулятора соединены последовательно, чтобы получить достаточное для сварки напряжение 36 Вольт

Схема простая, но обратите внимание на следующие тонкости:

• все соединения должны быть очень хорошими, так как на низком напряжении сильно возрастает нагрев и потери при плохом контакте (лучше всего использовать токопроводящую пасту);
• сечение проводов между аккумуляторами и от аккумуляторов к зажимам не должно быть меньше 16 кв. мм (лучше — 25 квадрат), само собой, подойдёт только медь;
• к детали (то есть зажиму «масса») подключается не минус, а плюс — соответственно, минус присоединяется к электроду, а сварку нужно производить «синими» электродами (например, МР-3С);
• если электрод залип, постарайтесь его отодрать, так как долгая работа в режиме короткого замыкания вредна для батарей — у них нет встроенной защиты (см. также ниже);
• для защиты батарей от перегрева при сильном «залипе», включите между аккумуляторами короткий кусочек провода на 2,5 квадрата, лучше на винтовом зажиме, чтобы его можно было легко поменять: при сильной перегрузке он сгорит и не даст аккумуляторам перегреться.

Как варить шов

При сварке в нижнем положении никаких сложностей не возникает даже у начинающего сварщика. А вот все остальные положения требуют знания технологии. Для каждого положения есть свои рекомендации. Техника выполнения сварных швов каждого типа рассмотрена ниже.

Сварка вертикальных швов

Во время сваривания деталей, находящихся в вертикальном положении, расплавленный металл под действием силы тяжести сползает вниз. Чтобы капли не отрывались, используют более короткую дугу (кончик электрода находится ближе к сварной ванне). Некоторые мастера, если позволяют электроды (не залипают), вообще их опирают на деталь.

Подготовка металла (разделка кромок) проводится в соответствии с типом соединения и толщиной свариваемых деталей. Затем их фиксируют в заданном положении, соединяют с шагом в несколько сантиметров короткими поперечными швами  — «прихватками». Эти швы не дают деталям смещаться.

Вертикальный шов можно варить сверху-вниз или снизу-вверх. Удобнее работать снизу-вверх: так дуга толкает сварную ванну вверх, препятствуя ее опусканию вниз. Так проще сделать качественный шов.

Как варить вертикальный шов снизу-вверх: положение электрода и возможные движения

В этом видео  показано, как правильно варить вертикальный шов электросваркой с движением электрода снизу-вверх без отрыва. Продемонстрирована также техника короткого валика. В этом случае движения электрода происходят только вверх-вниз, без горизонтального смещения, шов получается почти плоским.

Выполнять соединение деталей в вертикальном положении можно с отрывом дуги. Для начинающих сварщиков это может быть более удобным: за время отрыва металл успевает остыть. При таком способе можно даже опирать электрод на полочку сварного кратера. Так проще. Схема движений практически такая же, как без отрыва: из стороны в сторону, петельками или «коротким валиком» — вверх-вниз.

Как варить вертикальный шов с отрывом смотрите в следующем видео. В этом же видеоуроке показывается влияние силы тока на форму шва. В общем случае ток должен быть на 5-10 А меньше рекомендованного для данного типа электрода и толщины металла. Но, как показано в видео, это не всегда справедливо и определяется экспериментально.

Иногда варят вертикальный шов сверху-вниз. В этом случае при розжиге дуги  держите электрод перпендикулярно к свариваемым поверхностям. После розжига в таком положении прогрейте металл, потом опустите электрод и варите уже в таком положении. Сварка вертикального шва сверху-вниз не очень удобна, требует хорошего контроля сварной ванны, но и таким способом можно добиться неплохих результатов.

Как варить вертикальный шов электросваркой сверху-вниз: положение электрода и движения его кончика

Как варить горизонтальный шов

Горизонтальный шов на вертикальной плоскости можно вести как справа-налево, так и слева-направо. Разницы нет никакой, кому как удобнее, тот так варит. Как при сваривании вертикального шва, ванна будет стремиться вниз. Потому угол наклона электрода достаточно большой. Его подбирают в зависимости от скорости движения и параметров тока. Главное, чтобы ванна оставалась на месте.

Сварка горизонтальных швов: положение электрода и движения

Если металл стекает вниз, увеличивайте скорость движения, меньше прогревая металл. Еще один способ — делать отрывы дуги. За эти короткие промежутки металл немного остывает и не стекает. Также можно немного снизить силу тока. Только все эти меры применяйте поэтапно, а не все сразу.

В видео ниже показано, как правильно сваривать металл в горизонтальном положении. Вторая часть ролика о вертикальных швах.

https://youtube.com/watch?v=eNo05v10ToM

Потолочный шов

Этот вид сварного соединения — самый сложный. Требует высокого мастерства и хорошего контроля сварной ванны. Для выполнения этого шва электрод держат под прямым углом к потолку. Дуга короткая, скорость движения — постоянная. Выполняют в основном круговые движения, расширяющие шов.

Аккумуляторный сварочный аппарат Fronius AccuPocket 150 | БЕСПЛАТНАЯ ДОСТАВКА* | МагазинWeldingSupplies.com

Фрониус

Распродажа!

от
358800

/per

Этот товар в настоящее время находится в стадии ожидания, но вы все еще можете приобрести его сейчас, и мы отправим его, как только появится больше.

В наличии и готов к отправке!

Инвентаризация проверена: 11.05.23

ХАРАКТЕРИСТИКИ

• Чрезвычайно портативный
• Простое управление
• Удобный кейс на колесиках
• Идеальный пуск, без заедания
• Безупречная сварка с любым типом электрода, включая целлюлозные электроды (E6010)
• 3 года гарантии на детали и работу*

ЧТО В КОРОБКЕ?

• Аккупокет 150/400
• ActiveCharger 1000
• 13-футовый кабель заземления
• 13-футовый электродный кабель
• Блок питания 180

*Гарантия действительна при регистрации продукта

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса: 24,3 фунта Напряжение холостого хода: 91 В Знаки безопасности: UL, CSA

На ShopWeldingSupplies.com мы гордимся тем, что предлагаем вам новейшие и лучшие технологии сварки. Если вы еще не слышали об этом технологическом чуде сварочного аппарата, позвольте представить вам. Это сварочный аппарат на АККУМУЛЯТОРАХ. Вы не ослышались, сварочный аппарат на АККУМУЛЯТОРАХ. Эта машина может сваривать от 10 до 12 стержней 1/8″ 7018 до того, как потребуется зарядка. Время зарядки зависит от сети 120 В. Быстрая зарядка 120 В, 20 А позволяет зарядить аккумулятор всего за 20 минут! Нет, мы не шутим. , и да, это правда. Этот Fronius AccuPocket 150/400 — это современный аппарат для сварки электродами, который берет штурмом сварочную отрасль.

ВОПРОСЫ? ПРОСТО СПРОСИ! МЫ БУДЕМ РАДЫ ПОМОЧЬ.

У нас есть чат в обычное рабочее время, а также поддержка по электронной почте Rockstar. Если вы еще не обращались к нам, вы сразу увидите, что отличает нас от конкурентов.

КТО ТАКОЙ ФРОНИУС?

Если вы еще не слышали о компании Fronius, позвольте познакомить вас с замечательной компанией, занимающейся инновациями и внедрением технологических достижений, которые способствуют развитию сварочной отрасли. Между одним из первых надежных сварочных аппаратов с батарейным питанием под названием Fronius AccuPocket 150 и надежностью и долговечностью Сварочный аппарат TransPocket 180 и Многофункциональный сварочный аппарат Fronius TransSteel 2200 . Fronius — европейская (австрийская) компания, имеющая огромное количество поклонников в Европе и начавшая расти в США. Мы гордимся тем, что предлагаем их продукцию в качестве официального дистрибьютора, а наши сотрудники обучены помогать, если у вас есть какие-либо вопросы.

У нас есть AccuPocket, поэтому вы можете быстро получить его в любой точке континентальной части США. Мы предлагаем бесплатную доставку (кроме Гавайев и Аляски)*. Если вы живете за пределами Иллинойса, Индианы и Висконсина, вам даже не нужно платить налог с продаж!

 *Бесплатная доставка недоступна на Аляске и Гавайях

Артикул:FRM 49,0400,0000

Аккумуляторный сварочный аппарат Fronius AccuPocket 150 (49,0400,0000) — БЕСПЛАТНАЯ ДОСТАВКА*

от
358800

/на

Почему такое не продают? Сделал соседу приспособление для универсальной сварки

Приветствую всех! Сделал давно себе полезное приспособление из обычног кругляка, толстого провода и солевой батарейки, которое зачастую выручает меня. Все, кто видит у меня данное приспособление, просят сделать такое же. Решил поделиться с вами.

Для начала нам понадобится кругляк с резьбой.

Резьба не нужна. Так что при помощи токарного станка уберем резьбу.

Вот такая заготовку должна получиться.

С торцов нужно просверлить два отверстия. С широко торца отверстие диаметра 3,3 мм, а с тонкого конца отверстие диаметром 4 мм. Я воспользуюсь токарным станком, так как он у меня есть..

В отверстие с диаметром 3,3 мм нарежем резьбу М4.

Далее нам понадобится винт М4 с шайбой.

Так же нам понадобится толстый провод.

Прикрутим один из концов провода к изделию.

Хорошо затянем винт отверткой.

Возьмем болт М6 под шестигранник, две шайбы и гайку под него.

Прикрутим болт к другому концу провода оконцевателя. Хорошо затянем.

Возьмем обычную солевую батарейку, главное не алколиновую.

Разберем батарейку и возьмем угольный стержень, который хорошо применим в сварочных работах.

Заточим угольный стержень под конус для того, чтобы сварочная дуга была сфокусирована, а не рассеяна.

Вставим стержень в отверстие.

В итоге у нас получился сварочный держатель.

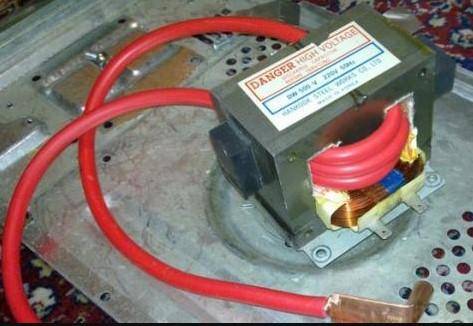

Теперь нам понадобится мощный трансформатор или сварочный аппарат.

В данном случае сварочный инверторный аппарат постоянного тока. Произведем подключение держателя под сварку угольным электродом. Держатель для сварки угольным электродом мы подключим к минусу.

Массу подключим к плюсу. Ток убавим на 15 А.

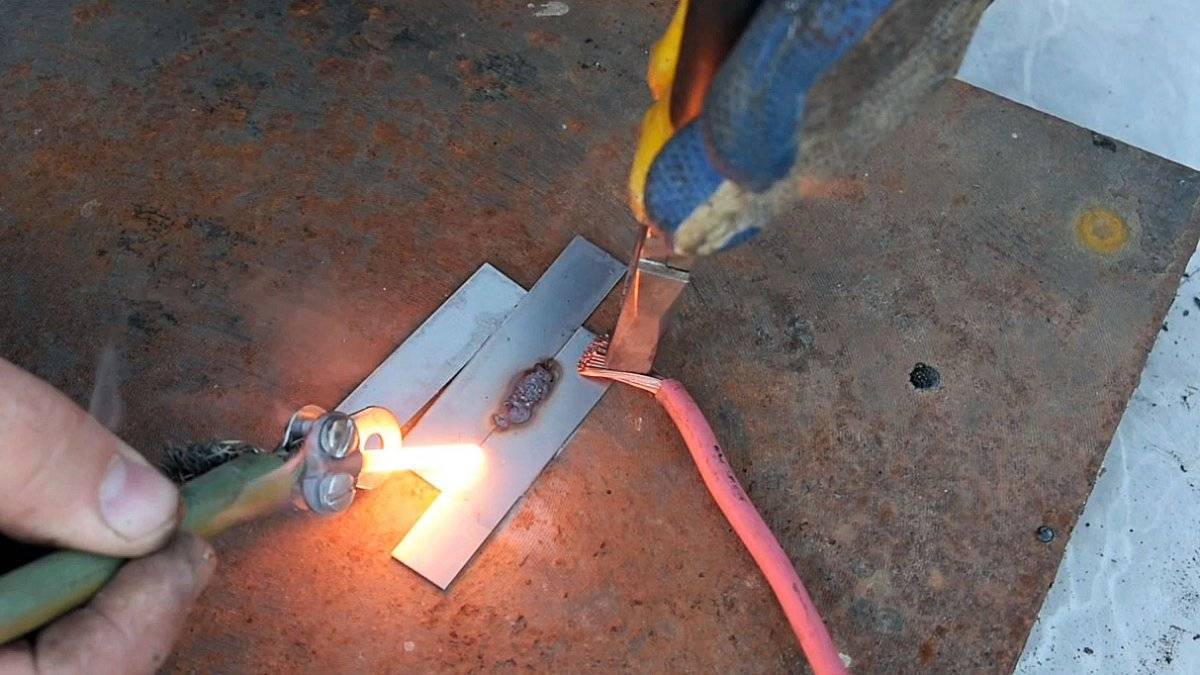

Универсальный метод сварки. Давайте заварим отверстия на металле примерно толщиной 0,7-0,8 мм — для этого нам понадобится медная проволока и графитовый электрод.

Работать — одно удовольствие.

Можно сваривать тонко-листовой металл, можно сваривать провода аллюминиевые, медные. Однажды я заварил дыру в кастрюле и дырявое крыло от велосипеда соседскому сыну, но при этом использовал дополнительно проволоку. Можно использовать медную проволоку, можно использовать латуневый пруток или проволоку из нержавейки.

Источник

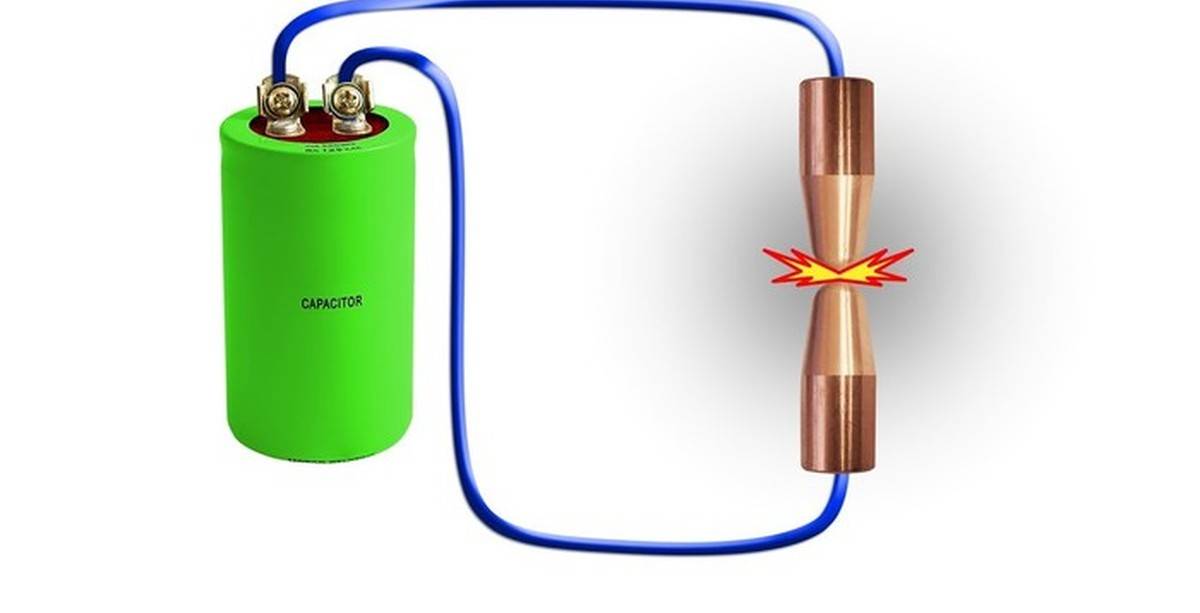

Как работает контактная сварка

Это термомеханический тип сварки. Перед началом работы, сварные детали устраивают в нужное положение. Далее каждая их часть фиксируется между аппаратными электродами, под их действием детали сжимаются.

Ток, проходящий по электродам, раскаляет детали, и в этом месте образуется сплав. Он и есть соединяющий элемент двух деталей. Аппараты подобного типа на производстве имеют высокую производительность. Они за минуту способны сделать 600 сварных точек.

Но, чтобы поверхности раскалились, и начали плавиться, на них подают электрический ток огромной силы. Такой импульс приводит к практически мгновенному плавлению металлов. Его продолжительность зависит от вида сплавляемых металлов. Обычно временной диапазон составляет 0,01-0,1 секунды.

При этом расплавленные поверхности металлов образуют между собой сварочную каплю, которая должна застыть. Для этого сварные детали держаться сдавленными некоторое время. Расплавленная капля в этот момент образует своеобразную кристаллическую решетку.

Поэтому перед работой предполагаемое место сварного шва обрабатывается специальным раствором. Так снимается элементы коррозии, и других оксидных пленок. В итоге получается шов высокого качества.

Чистим зубной щеткой быстро и эффективно

11. Для детского творчества.

Используя зубную щетку можно добавить много разных текстур, причем не только в рисовании, но и в лепке. Детям понравится рисовать узоры зубной щеткой, и делать с ее помощью различные текстуры на пластилине.

12. Чистка ювелирных изделий.

Многие девушки и женщины любят носить браслеты и кольца с замысловатыми узорами, между которыми со временем накапливается грязь. Зубная щетка способна проникнуть во все изгибы и отверстия, тем самым очистив ваши любимые изделия.

Детальнее о чистке ювелирных изделий вы можете узнать из наших статей:Как почистить серебро в домашних условиях и Как почистить золото в домашних условиях

13. Чистка решетки фена.

Чтобы решетка фена не засорялась, и фен не выдавал неприятный запах, чистите ее щеткой.

14. Чистка клавиатуры.

Клавиатуру довольно трудно почистить – множество клавиш и зазоров между ними. Используйте сухую зубную щетку, чтобы очистить всю грязь, пыль, волосы, кофейные пятна и остатки еды с клавиатуры.

15. Чистка аквариума.

Не нужно покупать дорогую щетку, предназначенную специально для чистки аквариумов. Используйте старую зубную щетку – она также поможет почистить ракушки, искусственные кораллы и прочие украшения в аквариуме.

Основные технические характеристики пальчиковой батарейки АА-типа

Технические характеристики пальчиковых элементов АА влияют на их стоимость, срок службы, область применения и пр. Характеризуются:

• составом;
• емкостью и силой тока;
• весом;
• сроком годности;
• возможностью повторной зарядки.

Батарейка АА имеет форму цилиндра. На одном крае находится положительный полюс в виде возвышения, обозначенный плюсом. С другой стороны – отрицательный полюс со знаком минус в виде плоского диска. Корпус запаян в этикетку с информацией о производителе, , емкости и силе тока, сроке годности.

Состав батарейки АА

Выработка энергии в элементе происходит в результате химической реакции, в которой участвуют металлические электроды и электролит в жидком или твердом виде. В зависимости от материалов, используемых при изготовлении, элементы бывают:

1. Солевыми. Дешевые по стоимости. Имеют низкую емкость. Можно использовать в приборах с невысоким потреблением напряжения: часах, пультах, электронных весах, термометрах. Маркировка таких элементов – R6.
2. Щелочными или алкалиновыми. Имеют достаточную емкость для использования в приборах с умеренной нагрузкой. Кратковременно можно эксплуатировать при повышенной нагрузке. Подписаны “ALKALINE” или кодом LR6.
3. Литиевыми. Достаточно дорогие. Подходят для приборов с высоким потреблением энергии: фотоаппаратов, портативных гаджетов, фонарей и пр. Обозначение – CR6.

Состав батарейки АА.

Размер и вес

Габариты батарейки АА:

• диаметр – 14,5 мм;
• высота – 50,5 мм.

Солевые весят от 14 до 18 г. Вес щелочных колеблется в пределах 22-24 г. Литиевые самые тяжелые – 30 г.

Емкость и сила тока

Емкость определяет, сколько времени батарея может питать подключенный к нему предмет – потребитель электрической энергии. Чем выше емкость, тем дольше элемент служит. Единицей измерения емкости является mAh – миллиампер в час. У она равна 550-1500 mAh. Емкость щелочных батареек – 1000-2980 mAh. Литиевые имеют 2000-3000 mAh.

Сила тока зависит от внутреннего и внешнего сопротивления источника питания. В батарейках АА она примерно равна 750 mAh.

Напряжение – 1,5V.

Срок годности батареек АА

Срок эксплуатации зависит от емкости элемента и температуры хранения.

1. Солевые имеют срок годности 2-3 года. Длительное хранение уменьшает емкость в 2 раза. Холод понижает заряд до нуля.
2. Щелочные – до 5 лет. Низкие температуры содержания позволяют сохранить заряд и уменьшить саморазрядку.
3. Литиевые. Имеют срок службы до 10 лет. Могут работать при отрицательных температурах.

Правила утилизации старых батареек

В городах организуют пункты сбора старых батареек, где именно, можно узнать из интернета

Выбрасывать использованные источники питания вместе с остальным мусором не стоит, это загрязняет окружающую среду. Батарейки состоят из следующих элементов:

• стальная оболочка:
• окись марганца;
• электролит;
• цинк;
• графит;
• бумага и пластик.

Выделение вредных веществ начинается после того, как металлический корпус проржавеет. Химические вещества проникают в верхние слои почвы, а вместе с осадками попадают в грунтовые воды. Вместе с ними опасные соединения оказываются в морях и реках.

Для содержания химических элементов в воде, воздухе и почве установлен порог безопасности. Превышение норм означает, что находиться на территории опасно для здоровья человека и животных.

По этим причинам разработана система переработки батареек. Элементы изделий используют в различных областях: в металлургии, производстве карандашей и удобрений. После переработки утилизации подлежит только 5% от общей массы батарейки.

Единственный завод в России, который перерабатывает источники питания, находится в Челябинске. Все собранные аккумуляторы доставляют для переработки на этот завод. В городе развита металлургическая промышленность, поэтому полученный металл используют на местных заводах.

Советы по эксплуатации

Приобретая сварочное устройство необходимо заранее представлять, все его достоинства и ограничения. Не стоит требовать от небольшого бытового агрегата возможностей профессиональных моделей.

Мини электросварка не является заменой мощным устройствам. Ее область применения дом, небольшое производство, собственное строительство.

Не нагружайте аппарат излишне толстым электродом. Как правило, оптимальный диаметр для небольших аппаратов 2,5 – 3 мм.

Избегайте попадания влаги внутрь прибора. В том числе конденсата. Если аппарат внесен в теплое помещение с мороза, прежде чем начинать работу необходимо дать ему высохнуть минимум 2-3 часа.

Не забывайте, что яркость дуги, поражающие факторы электротока у мелких устройств практически не отличаются от больших. И способны причинить не менее серьезную травму.

Результаты измерений

Стоимость использования

Ресурс использования

Безопасность

	Название	Один фотоснимок (руб.)	Час работы в игрушке (руб.)	Час работы в фонарике (руб.)	В фотоаппарате (снимков)	В игрушке (минут)	В «фонарике» (минут)	Взрыв при КЗ	Протечка через 0-2 часа	Протечка через 2-24 часа
	Duracell AA LR6	0.2	3.6	0.3	222	284	10270	нет	нет	нет
	Duracell Turbo Max	0.4	7.1	0.5	253	380	10989	нет	нет	да
	Energizer PLUS	0.2	4.6	0.3	261	388	10558	нет	нет	да
	Energizer Maximum	0.2	6.6	0.5	379	263	9399	нет	нет	нет
	Energizer Ultimate Lithium	0.2	12.2	3	1098	565	4581	нет	нет	нет
	GP Greencell	3.2	3.5	0.2	4	110	3439	нет	нет	нет
	GP Ultra	0.1	2.4	0.4	254	446	5488	нет	нет	нет
	GP Lithium	0.2	9.6	3	940	650	4176	нет	нет	нет
	Panasonic Red Zinc	8.1	10.4	0.6	5	117	4387	нет	нет	нет
	Panasonic Pro Power	0.2	4.4	0.3	330	410	10690	нет	нет	да
	Panasonic EVOLTA	0.4	12.8	0.8	275	284	8705	нет	нет	нет
	Космос Alkaline AA	0.1	1.9	0.1	205	358	10078	нет	нет	нет
	IKEA Alkalisk LR6	0.1	0.9	0.2	262	439	5480	нет	нет	нет

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры “18” означают диаметр батарейки, а следующие “65” – ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

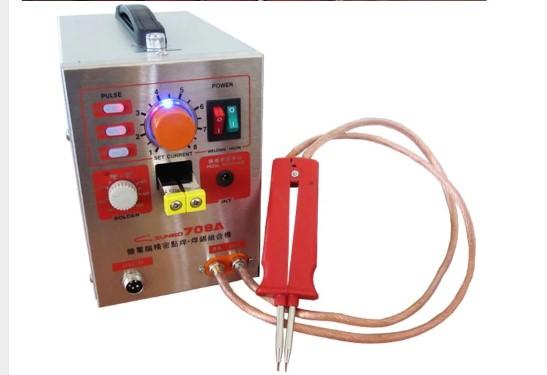

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

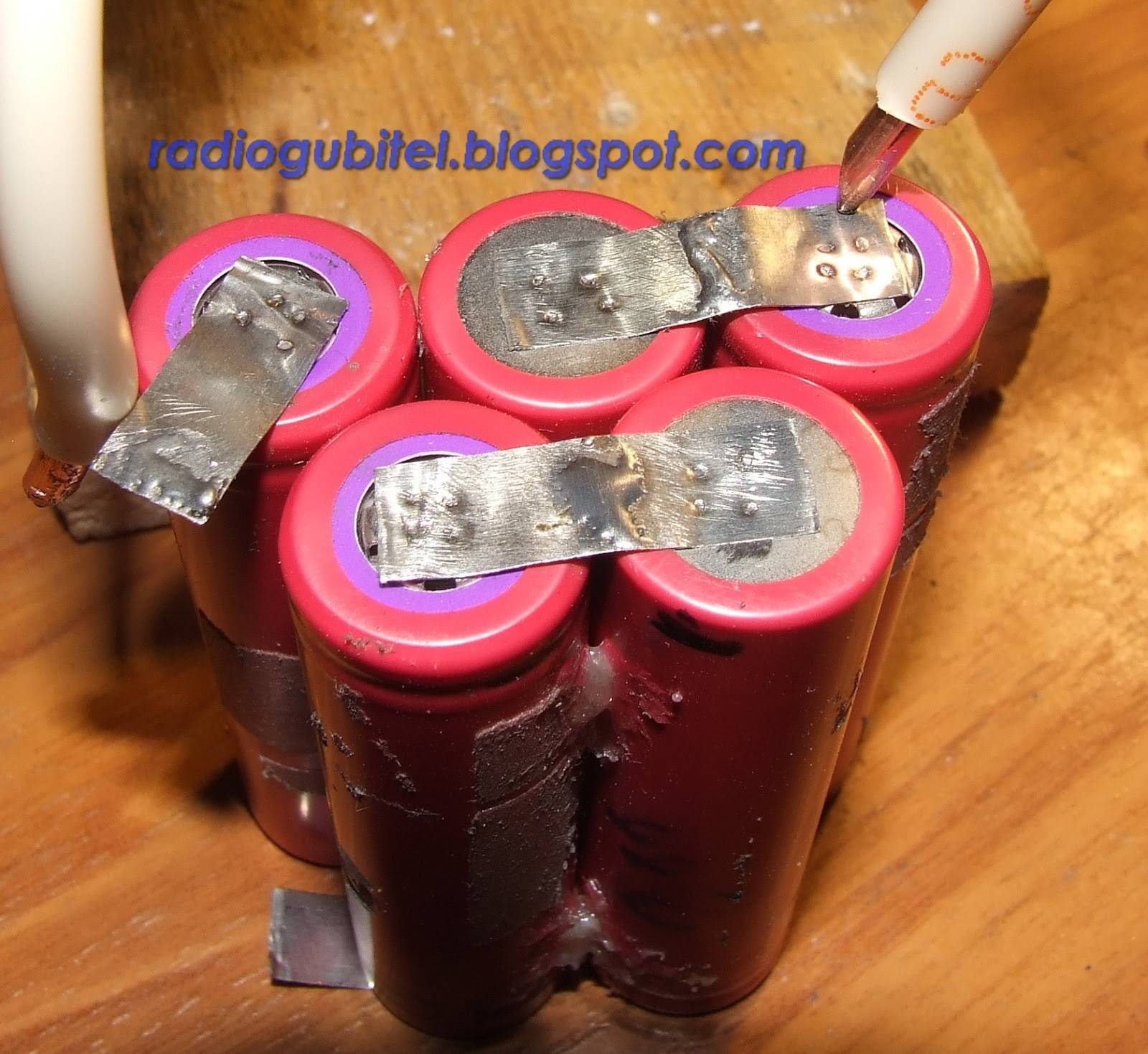

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

1. Батарею установить на ровную поверхность.
2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
3. После подачи тока на электроды пластина будет приварена к батарее.

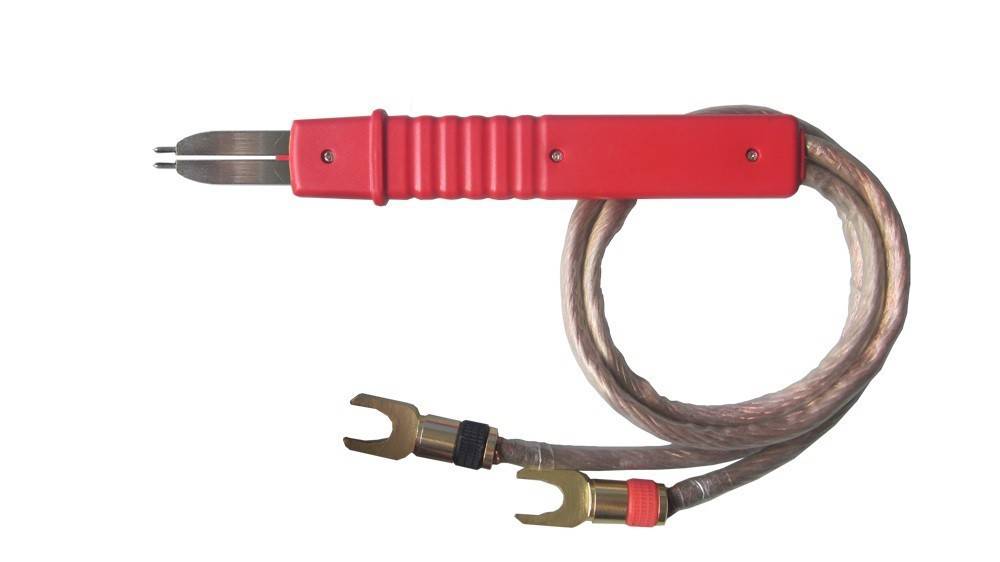

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
3. Прижать к сооружению электроды.
4. Включить ток и убедиться в том, сварка происходит должным образом.
5. Сделать несколько соединительных точек.
6. Отключить ток.
7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Лайфхак года! Как при помощи обычной батарейки заварить металл

20 января 2023

Что делать, если вам понадобилось приварить две детали в полевых условиях, где обычный сварочный аппарат недоступен. В этой статье мы покажем хитрый способ приварить металл с помощью автомобильного аккумулятора и простой пальчиковой батарейки.

Необходимые комплектующие

Этапы сборки

Принцип работы

Как варить металл с помощью графитового стержня

Заключение

Необходимые комплектующие

Этапы сборки

Принцип работы

Как варить металл с помощью графитового стержня

Заключение

Ещё

Представим ситуацию, что вам срочно понадобилось сварить две железные детали между собой, а сварочного аппарата под рукой не оказалось. Например, вы застряли где-нибудь в глуши на автомобиле, у которого сломалась одна из деталей подвески. Возможно, вы будете удивлены, но решить проблему можно с помощью простой батарейки и проводов для «прикуривания», которые завалялись в вашем багажнике.

Необходимые комплектующие

1. Солевая батарейка. Можно использовать и пальчиковую, но лучше, если это будет батарейка потолще. Идеально подойдет элемент питания типа R20.
2. Автомобильный аккумулятор 12 В.
3. Провода для «прикуривания» от аккумулятора или любые другие толстые медные провода в изоляции сечением от 16 мм + несколько зажимов-крокодилов. Провода лучше использовать покороче, так как с ростом длины, будет расти и их сопротивление, и мощности одного автомобильного аккумулятора может не хватить на то, чтобы его преодолеть.

Этапы сборки

Первым делом необходимо извлечь графитовый стержень из батарейки. Он, как вы наверняка уже догадались, будет служить нам сварочным электродом.

Первый провод используется в качестве «массы». Один его конец закрепляется на минусовой клемме аккумулятора, а свободный — на свариваемом изделии. Второй провод используется в качестве электрододержателя — он крепится на плюсовом контакте аккумулятора.

Такую полярность при сварке от источников постоянного тока принято называть обратной. Подключать провода можно и в прямой полярности. В этом случае стержень необходимо подключить в минусовому контакту, а изделие — к плюсовому. Несмотря на то, что внешне почти ничего не меняется, разница все же есть.

При обратной полярности температура термического пятна в зоне сварки будет значительно ниже, поэтому обратный ток, как правило, выбирают для работы с более тонкими изделиями.

Принцип работы

Принцип работы такого импровизированного сварочного аппарата мало чем отличается от обычного. После сборки графитовый стержень на конце плюсового провода аккумулятора становится одним из контактов сети. Минусовой контакт цепи закрепляется на свариваемой детали и также является токопроводящим. Когда стержень соприкасается с деталью, цепь замыкается и на конце электрода возникает электрическая дуга.

Как варить металл с помощью графитового стержня

Во-первых, помните о технике безопасности. Перед сваркой изделий позаботьтесь о защите рук, глаз и верхних дыхательных путей. Графитовый стержень в процессе сварки сильно раскаляется, поэтому держать его следует плоскогубцами.

После возникновения электрической дуги вести электрод по шву необходимо в немного приподнятом состоянии, лишь кратковременно прикасаясь к месту стыка.

Заключение

Как видите, при соблюдении определенных условий (величины падения вольт-амперных характеристик и длины медных проводов) даже одного автомобильного аккумулятора вполне хватает для того, чтобы зажечь дугу и сделать небольшой сварочный шов, а графитовый стержень внутри батарейки может запросто сгодиться вместо электрода. Если же подсоединить два автомобильных аккумулятора последовательно, то есть увеличить выходное напряжение до 24 В, то таким образом можно сваривать даже толстый металл. Но, конечно, в этом случае следует использовать уже нормальные сварочные электроды и профессиональный электродный держатель.

Это тоже интересно:

лайфхаки

Подпишитесь на нас

Новости Hi-Tech Mail.ru

Нажимая «Подписаться» вы соглашаетесь с условиями использования

• Mail.Ru
• О компании

• Редакция
• Условия использования материалов
• Обратная связь

Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)

Все необходимое для самодельной точечной сварки (Варим аккумуляторы для шуруповертов, гироскутеров и т.д.)

несколько вариантов сварки, трансформатор для свч, щупы-электроды, никилиевые пластины, корпуса батареек, квинбатерриез.

Для начала список рабочих купонов для Алиэкспресс

Aliexpress — купон $8 при покупке от $80 (начнет работать с 6 мая). Выбираем Saudi Arabia и кликаем сюда.

Акция — зажигаем фонарики. Дают купоны $20 при покупке от $120 (за 3 зажженных фонарика), $25/$120 (за 6 фонариков). Раз в день по фонарику, заходим и кликаем по LIGHT UP.

Купоны можно будет использовать с 6-го мая 10:00 МСК до 13 мая 09:59.

Самый простой вариант контактной сварки для создания недорогого варианта — на базе трансформатора от микроволновки и недорогих компонентов с Али.

На фото список необходимых деталей и схематичное соединение.

В лоте есть все необходимое плюс информация по сборке. Понадобится трансформатор от старой микроволновки.

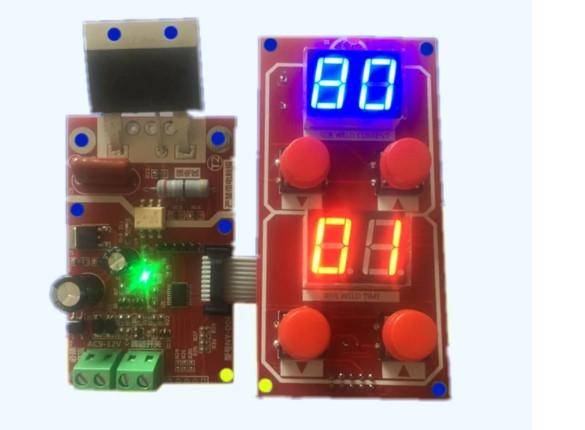

Плата управления позволяет выставить мощность импульса сварки и его длительность. Тиристор в комплекте на 100А.

Цена от 500 рублей за плату. Есть полностью собранные варианты.

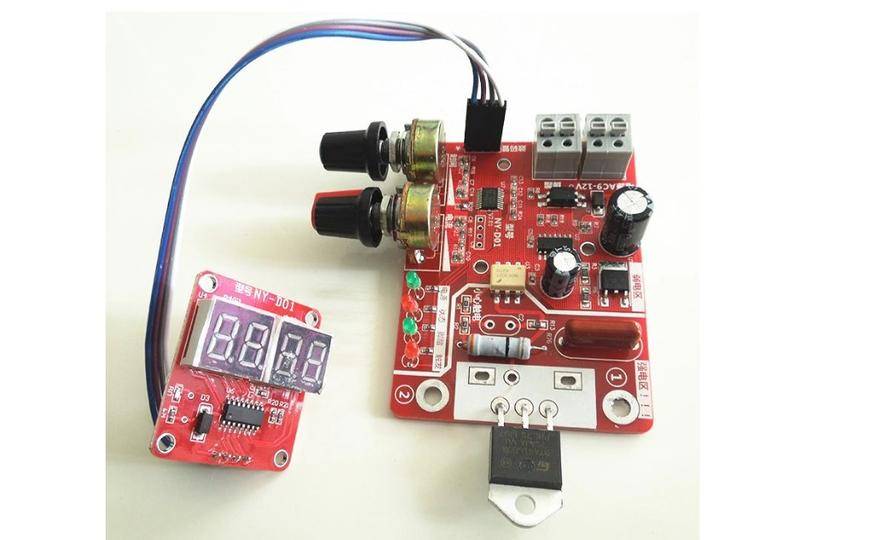

Компоновка чуть другая, этот будет проще разместить в корпусе. Существует готовая панелька под эту плату.

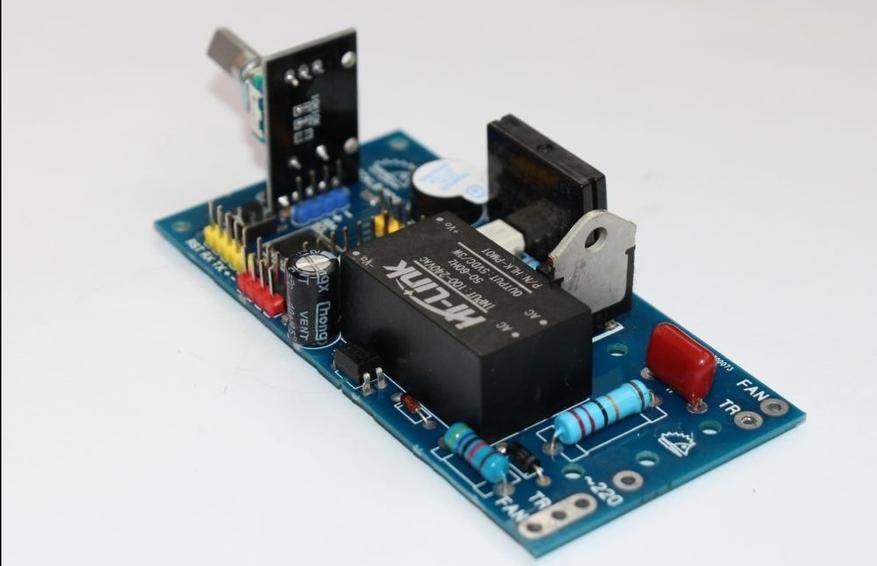

Это усовершенствованный вариант на STM8, дисплей подключается отдельно, дисплей сразу в корпусе под монтаж.

Подходит не только для машинок SUNKKO, но и для DIY вариантов. Расстояние контактов регулируется от 1 до 4 мм, ток до 500А.

Это недорогой вариант держателей, один из самых бюджетных на Али.

В основании цанговый зажим, очень удобно менять стержни для сварки. Это расходный материал.

В лоте 10 шт. Это медные заточенные стержни, которые зажимаются в рабочую часть аппарата для точечной сварки. По мере износа меняются.

Это специальная лента для соединения сборок аккумуляторов. В зависимости от толщины (0.1. 0.2 мм) и ширины от 5мм и шире предназначены для пропускания определенного тока. Чем толще и шире — тем мощнее сборка. Существуют простые ленты, ленты для соединения аккумуляторов в несколько рядов или под углом, а также уже нарубленные пластины для готовых сборок

Обратите внимание на держатели аккумуляторов 18650

Ну и последний ингредиент — это силовой трансформатор. Беглый поиск по Али дал несколько вариантов, но дешевле брать по месту. Ищите с исправной первичной обмоткой — вторичная повышающая не нужна. Доматываете вторичную своим толстым проводом (20-30 квадратов и выше). Чем толще провод, тем лучше. 2-3 витка достаточно. Трансформатор должен обеспечивать 2-3 вольта на выходе и ток до 100А.

Готовые машинки для точечной сварки. Чтоб не заморачиваться.

Это полный комплект в корпусе, с щупами для сварки, регулировкой. Цена не сильно высокая.

Собственно говоря, для чего это нужно.

Для батарей самостоятельного изготовления можно приобрести готовые наборы: корпус, фурнитура, плата управления, контакты. Изготовление не составит труда. Как говорится, просто добавь элементы 18650.

Лучшие аккумуляторы формфактора 18650 для переделки шуруповертов, для питания мощных устройств и электронных сигарет. Подходят для ремонта электроскутеров, самокатов и велосипедов. Честная емкость 3000мАч, долговременный ток разряда до 30А. Низкий саморазряд, низкое внутреннее сопротивление. Официальный магазин Queenbattery

Пионеры переработки батареек

Вы скажете: надо срочно решать проблему! К счастью, такая возможность есть. Не так давно в Челябинске открылся первый в России завод по переработке батареек и аккумуляторов —«Мегаполисресурс». А сеть магазинов электроники Media Markt запустила большую программу по сбору батареек у населения. Ведь завод работает только с крупными партиями, и обратиться к нему непосредственно люди не могут. Поэтому во всех 59 магазинах Media Markt установлены специальные контейнеры, в которые каждый может сдать любые батарейки и аккумуляторы (в том числе от ноутбуков, телефонов, не принимаются только автомобильные), не сомневаясь, что они будут правильно переработаны. Программа реализуется при поддержке немецкого производителя батареек VARTA и Лето-банка.

Миллиард маленьких отравителей

Ежегодно в России покупают около миллиарда батареек и аккумуляторов. Тем не менее, вплоть до последнего времени никаких спецпунктов их утилизации в стране не наблюдалось. Более того: не было ни одного завода, который мог бы должным образом переработать батарейки и превратить опасные отходы в полноценное вторсырьё — железо, марганец, цинк и графит. Все батарейки отправлялись прямиком на свалку, а токсичные вещества — в окружающую среду. А дальше — простая, хорошо известная биохимия: цинк, кадмий и никель провоцируют развитие раковых заболеваний, марганец вызывает неврологические расстройства и вегето-сосудистую дистонию, а ртуть накапливается в органах и системах тела и может вызывать серьезные репродуктивные нарушения.
