Устанавливаем стиральную машину: инструкция и схемы для любителей

Инструкция по выравниванию

Выбрав место для установки, выкрутив из стиральной машины, можно начинать ее установку. Сначала технику подключают к коммуникациям, ведь все шланги подключаются сзади и будет неудобно к ним подлазить, если технику придвинуть к стене. После того, как машина будет подключена и поставлена на свое место, можно приступать к ее выравниванию.

Для того чтобы выставить положение стиральной машинки по уровню, нужно всего лишь отрегулировать высоту ножек.
Такие ножки есть во всех стиральных машинках. В некоторых моделях регулируются только две ножки, а в других – все четыре. Выполняем следующее:

  1. При помощи ключа, который идет в комплекте со стиральной машиной, нужно ослабить контргайки на ножках.
  2. Вкрутить все ножки до упора, если есть необходимость, чтобы машинка стояла выше, тогда выкрутите их на нужную высоту и визуально добейтесь ровного положения.
  3. Теперь положите спиртовой уровень на верхнюю крышку и посмотрите на воздушный пузырек, строго ли посредине он расположен. Если уровень показывает отклонение, значит нужно подкрутить передние ножки.
  4. Далее перекладываем уровень перпендикулярно начальному положению, и выравниваем машинку горизонтально, подкручивая другую пару ножек.
  5. Не забудьте проверить выравнивание боковой стенки относительно уровня. Для этого уровень прикладывают к передней или боковой стенке, как показано на рисунке.

В завершении работы обязательно зафиксируйте контргайки на ножках, чтобы они не сбились с нужного уровня. Иногда, чтобы добиться устойчивого положения, нужно не ножку подкрутить, а немного подвинуть машинку вправо или влево, вперед или назад. В общем, чтобы установить идеально правильно машинку, нужно запастись терпением, не всегда получается сделать это быстро. Именно поэтому специалисты рекомендуют устанавливать стиральную машину на кафельный пол или пол с цементной стяжкой.

Однако даже правильно установленная стиральная машина со временем может сбиться. От чего это происходит? Все просто, во-первых, машинка может сдвигаться от постоянных вибраций, а во-вторых, грунт, на котором построен дом, может «двигаться», а значит, смещается и уровень постройки.

Зачем это делать?

Возникает закономерный вопрос, зачем вообще тогда выравнивать машинку по уровню? Несмотря на различные факторы, делать это нужно. Ведь неправильно установленная машина будет чрезмерно вибрировать, а иногда и прыгать. Чрезмерная вибрация барабана и всей стиральной машинки приводит к более быстрому изнашиванию деталей, техника ломается.

Чаще всего от вибрации случаются следующие неприятности:

  • трескается пластиковый бак;
  • трескается кафельная плитка в комнате на стене о т ударов вибрирующей машинки;
  • машинка «выезжает» со своего места;
  • изнашиваются подшипники.

Чтобы установить машинку правильно, и она не прыгала, некоторые пользователи, опираясь на свой опыт, рекомендуют использовать резиновые стаканы под ножки. Они крепятся на полу и снижают вибрацию машинки.

Итак, выставить стиральную машину по уровню можно самостоятельно. Если у вас нет желания заниматься такой работой или нет для этого инструмента, то позовите мастера, чтобы она не прыгала впоследствии Но только не оставляйте машинку в неустойчивом положении!

Стиральная машина является одним из самых важных элементов бытовой техники в любом доме. Чтобы начать пользоваться стиралкой нужно сначала ее правильно подключить к системам водоснабжения и канализации. Для этой цели может быть вызван слесарь, который быстро и качественно произведет эту работу, но в целях экономии средств можно осуществить монтаж самостоятельно. Поэтому в нашей статье мы постараемся доступно рассказать, как производится установка стиральной машины своими руками.

Как подключить стиральную машину к канализации

Для того чтобы слить воду после стирки, необходимо подключить стиральную машину к канализации. Сделать это можно двумя способами:

  1. Сливать воду в унитаз или ванну. Для этого в комплекте предусмотрено устройство, позволяющее сделать такое подключение. Такое подключение временное, пока не будет готово стационарное подключение.
  2. Сливать воду в канализацию путем подключения через готовый ввод или врезки.

Рассмотрим все возможные варианты подключения.

К готовому выводу канализации

Сегодня устройство канализации в доме предусматривает подключение бытовой технике к канализации на этапе строительства. В ванной комнате либо на кухне делается ввод с помощью трубы в 50 мм. Если им не пользоваться, то его закрывают заглушкой.

Для подключения в таком случае к канализации, подключают дренажный шланг к вводу. Отвод соединяется с помощью резинового переходника. Шланг имеет большую длину, но если его не достаточно, то длину можно увеличить до 4-5 метров. Больше делать нельзя, так как дренажный насос может не протолкнуть стоки.

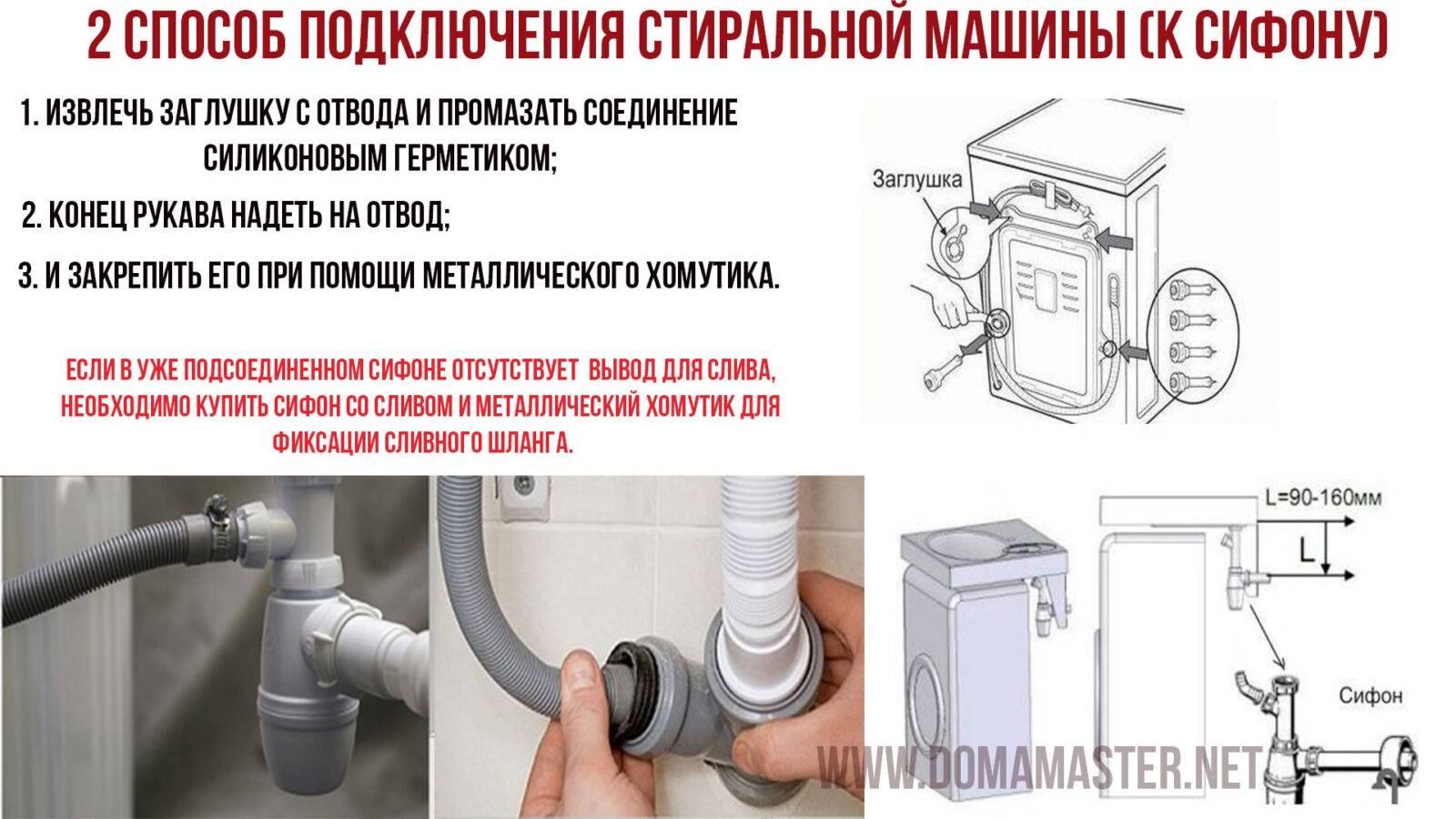

Как подключить стиральную машину к канализации через сифон

Еще один способ подключения, который позволяет это легко сделать – это подключение к сифону. Он возможен, если у сифона для раковины на кухне есть специальный ввод и он свободен. К этому вводу также можно подключить посудомоечную машину.

Подключение к сифону

Для такого подключения покупать дополнительно ничего не нужно. Просто снимите крышку с ввода и наденьте на него шланг. Для надежности можно закрепить хомутом.

Если сифон засориться, то при сливе со стиральной машины вода будет подниматься в раковину. А если сифон полностью забьется, то может произойти перелив воды через раковину.

Как подключить стиральную машину к сливу в унитаз раковину или ванну

Если нет возможности подключится двумя предыдущими способами, то сборка любой стиральной машины-автомат предполагает простой слив воды в раковину или ванну.

Временное решение подключения к канализации, сливая в ванну или раковину

Для такого подключения наденьте специальный держатель на конец сливного шланга. Затем установите его на край раковины или ванны. Следите за положением шланга во время слива воды. От вибрации, если шланг надежно не закреплен, может упасть на пол, и вся вода зальет пол ванной.

Такой способ подключения временный, для надежного подключения лучше сделать врезку в канализацию.

Как сделать врезку в канализацию

Это самый сложный способ подключения, но и надежный. Он обеспечит бесперебойный слив воды в канализацию.

Для обустройства канализации в доме применяются пластиковые трубы. Но если дом или квартира построены давно, то можно встретить еще и чугунные канализации.

Чугунная

Для врезки выбираем слив раковины или мойки на кухне. Для такого подключения понадобиться дополнительно приобрести пластиковый тройник, резиновый переходник с чугунной трубы на пластиковую. Кусок трубы 50 мм длиной 0,5 метра. И резиновую редукцию для подключения шланга слива.

Тройник для подключения к канализации

Последовательность действий для врезки:

  1. Отсоедините шланг слива раковины, удалите все загрязнения на вводе.
  2. Установите резиновую редукцию, для надежности можно использовать силиконовый герметик.
  3. Вставьте тройник в переходник.
  4. К одному вводу подключаем сливной шланг от раковины.
  5. Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
  6. Устанавливаем переходник и закрепляем сливной шланг.

Пластиковая

Чаще всего приходится подключаться к пластиковой канализации. Этот вариант не сложный и не многим отличается от врезки в чугунную канализацию.

Нам также понадобится тройник и резиновая редукция для подключения слива.

Последовательность действий для врезки:

  1. Отсоедините шланг слива раковины.
  2. Вставьте тройник в переходник.
  3. К одному вводу подключаем сливной шланг от раковины.
  4. Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
  5. Устанавливаем переходник и закрепляем сливной шланг.

Определение места

На самом деле выбрать подходящее место, не так уж сложно. Зачастую выбирают место, где первоначально есть инженерные коммуникации. Чаще всего это ванная комната, кухня, специально обустроенная прачечная.

Это может быть и другое место, но нужно помнить, чтобы подключить машинку, необходимо провести подвод воды и водосток в канализацию.

Самым лучшим местом будет то, в котором есть все необходимые коммуникации: водопровод, канализация и электрическая сеть.

  • Если вы только построили дом, или приобрели новостройку, где еще нет прокладки инженерных и электросетей, тогда на этапе планирования ремонта определитесь с местом, куда установите стиральную машинку.
  • Тогда можно будет выбрать любое место, а не выбирать расположение стиралки в близости от необходимых коммуникаций. Больше серьезных требований не имеется.
  • Но нужно учесть, что поверхность, на которую устанавливается стиралка, должна быть ровной и крепкой, и от стиралки со всем сторон должен быть зазор, не более 10 мм. Он понадобится, чтобы минимизировать риски удара корпуса об стену или мебель.
  • Еще для этого можно под стиральную машину установить антивибрационные коврики. Если стиральная машина новая, то удалите транспортировочные болты и поставьте вместо них заглушки, которые идут в стандартном комплекте.

Для установки воспользуйтесь уровнем, чтобы исключить возникновения вибрации и «скачков» машинки во время режима отжима белья. Пузырьковый уровень пригодится при выравнивании «по горизонту».

Регулировка проводится по ширине и глубине агрегата. Отклонение должно составлять не более двух градусов. Можно отрегулировать и при отсутствии уровня, так как в современных смартфонах есть приложение «Уровень поверхности». Достаточно положить телефон на поверхность машинки и сверяться с показаниями уровнемера.

  • Но большинство обходятся вовсе без уровня, ориентиром они выбирают части помещения, например, горизонтальные швы плитки, столешницы, и т.д.
  • Проверить наличие перекоса после регулировки можно путем нажатия на диагональные углы верхней поверхности стиралки.
  • Машинка не должна шататься. Отрегулировать плоскость можно с помощью передних ножек. Чтобы подкрутить их, понадобится рожковый ключ нужного размера.
  • Вращая его можно увеличить или уменьшить высоту ножек.

Когда ножки отрегулированы по необходимой высоте, их следует зафиксировать, затянув для этого контргайки.

Варианты подключения

Как упоминалось ранее, мы последовательно расскажем о наиболее распространенных способах, при которых стиралка автомат без водопровода точно будет работать. И поведаем о способе, который на наш взгляд является оптимальным. Выбирать же какой из них лучше мы предоставим вам.

Как можно обустроить систему

  • Самый простой выход, это заливать воду непосредственно в бункер для порошка своими руками . При этом стиралка без водопровода вполне обойдется, особенно ее механический вариант. По большому счету, технике без разницы, откуда заливается вода, главное чтобы бак был наполнен и датчик уровня сработал.
  • Проблема в том, что после каждого цикла агрегат будет выключаться и ждать, пока вы прибежите с ведром и через лейку зальете в него воду . Да и бегать с ведром, не самое легкое занятие, это получается уже полуавтомат.

Можно прибегнуть к похожему, но несколько усовершенствованному способу . Вспомнить принцип сообщающихся сосудов и поставить бак на возвышенность. Но для того чтобы создать давление достаточное для срабатывания автоматики, бак нужно будет поднять на высоту порядка 10 м. И опять же таскать туда воду своими руками.

  • Все вопросы в стиле как подключить стиральную машину если нет водопровода исчезают, если у вас есть насосная станция . Даже самый простой агрегат с малой мощностью, вполне способен обеспечить давление необходимое для работы машинки. Здесь все хорошо, кроме одного, цена простенькой насосной станции стартует от 5 000 рублей, плюс фильтры и арматура к ней.
  • Если через станцию подключается стиральная машина в деревне без водопровода, то покупать насосную станцию смысл есть . Летом она пригодится для полива, а зимой будет подавать питьевую воду в дом. Для сезонного же использования вариант достаточно накладный.
  • Но существует, на наш взгляд, самый лучший и при этом малобюджетный вариант . Смысл его заключается в установке дополнительного насоса, который будет имитировать работу насосной станции и заливать воду в бак автоматически. Инструкция по самостоятельной сборке будет раскрыта в следующей главе.

Советуем изучить — Интерьер гостиной в частном доме — различные идеи и варианты оформления

Монтаж промежуточного насоса

Перед тем как установить стиральную машину автомат без водопровода, нужно будет позаботиться о двух основных вещах. Первое, что вам понадобиться это емкость для воды. По мнению бывалых дачников, самым лучшим вариантом будет поставить стандартную двухсотлитровую бочку рядом с машинкой. Конечно, экономные агрегаты могут обойтись и 100 литрами, но запас лишним здесь не будет.

Вторым устройством, без которого никак не обойтись будет небольшой водяной насос. Если вы не являетесь большим специалистом в данном оборудовании, мы советуем обратиться в магазин торгующий запасными частями к машинкам автомат и приобрести откачивающий насос. Лучше брать насос того производителя, чья машинка у вас стоит.

Далее, чтобы не перегружать насос, мы рекомендуем в нижнюю часть бочки врезать шаровый кран. Именно к нему и будет подключаться заборное отверстие агрегата. Патрубок, из которого под давлением будет нагнетаться вода, подключается к заливному шлангу.

Далее начинается самое важное. Нам нужно подключить насос к сети и при этом сделать это так, чтобы он включался тогда когда это необходимо

Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака

Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака.

Этот клапан работает от сети в 220V и находится в открытом положении только тогда, когда на него подано рабочее напряжение. Для нас это идеальный вариант. Необходимо снять верхнюю крышку на машинке и параллельно подключить насос к электромагнитному клапану.

Сделать это можно непосредственно на клеммах клапана или проследить, куда уходит провод, как правило, это в нижней части корпуса и запаралелить клапан и насос на клеммнике.

На видео в этой статье показан похожий вариант установки промежуточного насоса.

Защита от пробоя и утечек электричества

Для стиральной машины защита от токов утечки актуальнее, чем от пробоя. Современная бытовая техника делается в общем надежно, и прямой «бабах» с дымом, вонью и реанимацией – явление исключительное, да то по безалаберности владельцев.

Но электрическая емкость большого бака с несколькими десятками литров воды и большого мощного мотора довольно велика: до 0,01 мкФ в старых моделях. При 50 Гц в сети 220 в емкостный ток утечки будет 0,7 мА – это еще безопасный, но уже ощутимый щипок, особенно через мокрые руки во влажном помещении.

Читателям, знакомым с электричеством в пределах школьного курса физики, приведенные данные могут показаться не очень-то достоверными, но учтите: они касаются заполненной машины, а вода – аномальная жидкость, ее диэлектрическая проницаемость очень высока: 80.

Работе машины ток утечки не мешает, надежности ее не уменьшает, но пресечь его принципиально невозможно, можно только отвести в землю. Возрастание тока утечки сверх допустимого – явный сигнал о назревающей неисправности. Именно поэтому стиральные машины запрещено эксплуатировать без защиты по электроутечке.

Аквастоп и акваконтроль

Основная доля тока утечки идет через сливаемую воду. Слив также основной источник протечек воды. Поэтому производители рекомендуют приобретать приборы аквастоп (другое название – акваконтроль), отключающие машину при электрической и/или водяной утечке. Солидные производители комплектуют свои машины аквастопами.

Комплексному аквастопу требуется отдельное электропитание. Коробочка без электрошнура и маломощного низковольтного адаптера питания – примитивный запорный клапан, который от электрической утечки не предохраняет, а от водной предохраняет плохо.

Электронное заземление

В многоквартирных домах часто сложно, а то и невозможно устроить индивидуальное защитное заземление, с одной стороны. С другой, и производители не дремлют: борьба с токами утечки – одна из важнейших задач фирменных конструкторов.

В современных исправных стиральных машинах утечка на корпус не превышает 10-12 мкА, что неощутимо. Но в предаварийной ситуации она резко возрастает. Для такого случая предусмотрены т.наз. электронные заземления (автоматы защиты, автоматы отсечки). Они пропускают через себя ток утечки в пространство, как и человек, а при возрастании его до ощутимого предела в 0,1-1 мА отключают машину от сети.

При несомненных достоинствах у электронного заземления есть существенный недостаток: его чувствительность сильно зависит от параметров воздуха в помещении. Электронное заземление может упрямо отключать абсолютно исправную машину.

У любых электрических устройств 90% неисправностей случаются при включении/выключении, поэтому некоторые производители запрещают эксплуатацию своих изделий с электронным заземлением. Так что при покупке машины обязательно поинтересуйтесь у продавца, не пропадет ли от использования с электронным заземлением гарантия.

Защитное заземление

Но хозяйку бьет и пугает электроутечка не через воду, а на корпус машины. Для ее устранения и нужно защитное заземление. Его тип зависит от дома:

  1. В частном доме технически идеальный вариант – простейшее защитное заземление, см. ниже. Его не нужно регистрировать: в спорной ситуации эксперт проверит сопротивление растекания тока, и, если оно не выше 4 Ом, что нетрудно обеспечить, решение будет в вашу пользу.
  2. В многоквартирках прежних лет, от хрущевок до перестройки, полноценную защиту даст защитное зануление. Его за небольшую плату быстро и охотно сделает ДЭЗовский электрик.
  3. В старых домах до «сталинок» включительно, если домовый контур заземления не оборудован, придется ставить электронное заземление.
  4. В современных домах проблемы заземления не существует: по новым строительным правилам они обязательно оборудуются контуром заземления и евророзетками. Кроме незаконного самостроя под съем «с признаками многоквартирности», как пишут. Но это другая тема.

Схема заземления для частного дома

Варианты размещения

Есть несколько мест, куда можно поставить стиральную машину:

  • туалет;
  • ванная или совмещенный санузел;
  • кухня;
  • коридор.

Самый проблемный вариант — коридор. Обычно в коридоре нет требуемых коммуникаций — ни канализации, ни воды. Придется их «тянуть» к месту установки, что совсем не просто. Но иногда это — единственный вариант. На фото ниже есть несколько интересных решений того, как можно поставить машинку в коридоре.

В туалете все коммуникации есть, но в типовых многоэтажках размеры этой комнаты такие, что там порой развернуться тяжело —  места совсем нет. В таком случае ставят стиральные машинки над унитазом. Для этого делают полку так, чтобы сидя на унитазе ее не касались головой. Понятное дело, что должна она быть очень прочной и надежной, а машинка — с очень хорошими амортизаторами. Кроме того они должна быть выставлена идеально, иначе может «ускакать» при отжиме. Вообще, при таком способе установки стиральной машинки, не помешает сделать несколько планок, которые не дадут ей свалиться с полки.

В ванной и совмещенном санузле обычно тоже места не очень много, но все-таки больше, чем в туалете. Тут есть выбор. При наличии места можно поставить стиральную машинку рядом с мойкой. Сверху можно установить столешницу, которая будет логическим завершением, а также решит проблему попадания воды на корпус. Чтобы смотрелось все органично, надо машинку выбрать такой высоты, чтобы она вписалась в размер, да и сама мойка лучше квадратная — они тогда станут стенка к стенке. Если места не хватает, можно хоть часть корпуса задвинуть под мойку.

Есть более компактный способ — поставить стиральную машинку под раковину. Только раковина нужна особой формы — чтобы сифон устанавливался сзади.

Чтобы поставить стиральную машину под мойкой нужна специальная раковина

Одна из раковин, под которую можно поставить стиральную машинку

Следующий вариант установки стиральной машинки в ванной — сбоку от ванны — между ее бортом и стенкой. Сегодня размеры корпусов могут быть и узкими, так что такой вариант реальность.

Только учтите, ставить в ванных или совмещенном санузле подобную технику — не самая лучшая идея. Из-за повышенной влажности корпус начинает быстро ржаветь (проверено на собственном опыте). Впрочем, места обычно не очень много, хотя в принципе, можно поставить машину под умывальник или повесить над ней полки. В общем, решать вам.

Еще одно популярное место установки стиральной машинки — в кухне. Ее встраивают в кухонный гарнитур. Иногда закрывают дверками, иногда — нет. Это уже на усмотрение владельцев. Несколько интересных фото — в галерее.

Сброс нечистот

Обеспечение бесперебойного слива – еще одна важная задача при установке новой стиральной машины. Организовать вывод нечистот из автомата можно несколькими способами. Разберем каждый допустимый вариант.

  • Направить сливной рукав машинки в ванну, раковину или унитаз. Это самый простой и дешевый способ, отнимающий минимум времени и сил. Многие стиралки укомплектованы специальным шлангом-крючком с креплениями. Выбрав такой вариант, учтите, что конец гофры должен располагаться по отношению к дну автомата на высоте не менее 40-60 см. Хоть организовать слив и можно за 3 минуты, но смотрится это неэстетично, поэтому лучше использовать такую идею как временную меру.
  • Подключить стиралку к сифону. Наиболее популярный и удачный способ. Сливной шланг машинки-автомат подводится к боковому штуцеру сифона, расположенного под ванной, и закрепляется хомутом. Гофра будет спрятана от посторонних глаз, поэтому внешний вид помещения не пострадает.
  • Организовать подключение напрямую к трубе канализации. В данном случае понадобится вертикальная трубка, высотой 60-90 см и диаметром от 5 мм. Для обеспечения герметичности конструкции, в месте стыка сливного шланга и трубы ставится резиновый уплотнитель. Врезка выполняется с помощью специального инструмента.

При превышении рекомендуемых значений, увеличится нагрузка на помпу. Такого же эффекта можно достигнуть, если подключить к машинке чересчур длинный сливной шланг. Поэтому ставить стиралку рекомендуется на удалении не более двух метров от канализационной трубы.

Наиболее оптимальный вариант – подключить стиралку к сифону. Лучше приобрести и установить специальное устройство с обратным клапаном. Тогда проблемы попадания неприятного запаха из канализации в машинку не будет. Идея направить шланг в ванну самая простая, но стоит понимать, что после каждого использования автомата придется мыть сантехнику. Поэтому лучше сразу потратить полчаса на подведение гофры к сифону, чем потом по 5 минут в день чистить джакузи.

Поделитесь своим мнением – оставьте комментарий

Подключение при отсутствии водопровода

При отсутствии водопровода, использование автоматической стиральной машины затруднителен. Конструкция требует подачу воды под давлением. Как в этом случае подключить стиральную машину.

Для получения нужного давления и подачи воды, можно использовать емкость. Ее необходимо поднять на чердак дома или на второй этаж. Такой монтаж стиральной машины не совсем удобен. Воду придётся поднимать в ручную, чтобы наполнять бак. К тому же при использовании бака на чердаке зимой, необходимо его дополнительно утеплить. Такой вариант возможен, если ее использовать сезонно, например, летом на даче.

При отсутствии водопровода можно подключится к емкости

При наличии даче или в частном доме скважины либо большой емкости с привозной водой, лучше обустроить водопровод. Для прокачки воды под давлением используется небольшие насосные станции. В нее входит насос, автоматика и емкость для воды.

Также можно использовать имеющийся погружной насос. Тогда необходимо купить только бачок с резиновой грушей и автоматическую начинку. Такой вариант удобен тем, что насосная станция не шумит и более проста в обслуживании.

Оборудование для создания водопровода в частном доме

Для стирки можно использовать дождевую воду, предварительно очистив ее с помощью фильтра грубой очистки.

Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать

Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:

  1. забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
  2. нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
  3. стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
  4. сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
  5. автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
  6. режимом полоскания;
  7. повторным сливом воды в канализацию с отжимом белья.

Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.

Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.

Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.

Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.

Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.

Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.

Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.

Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.

Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…

В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

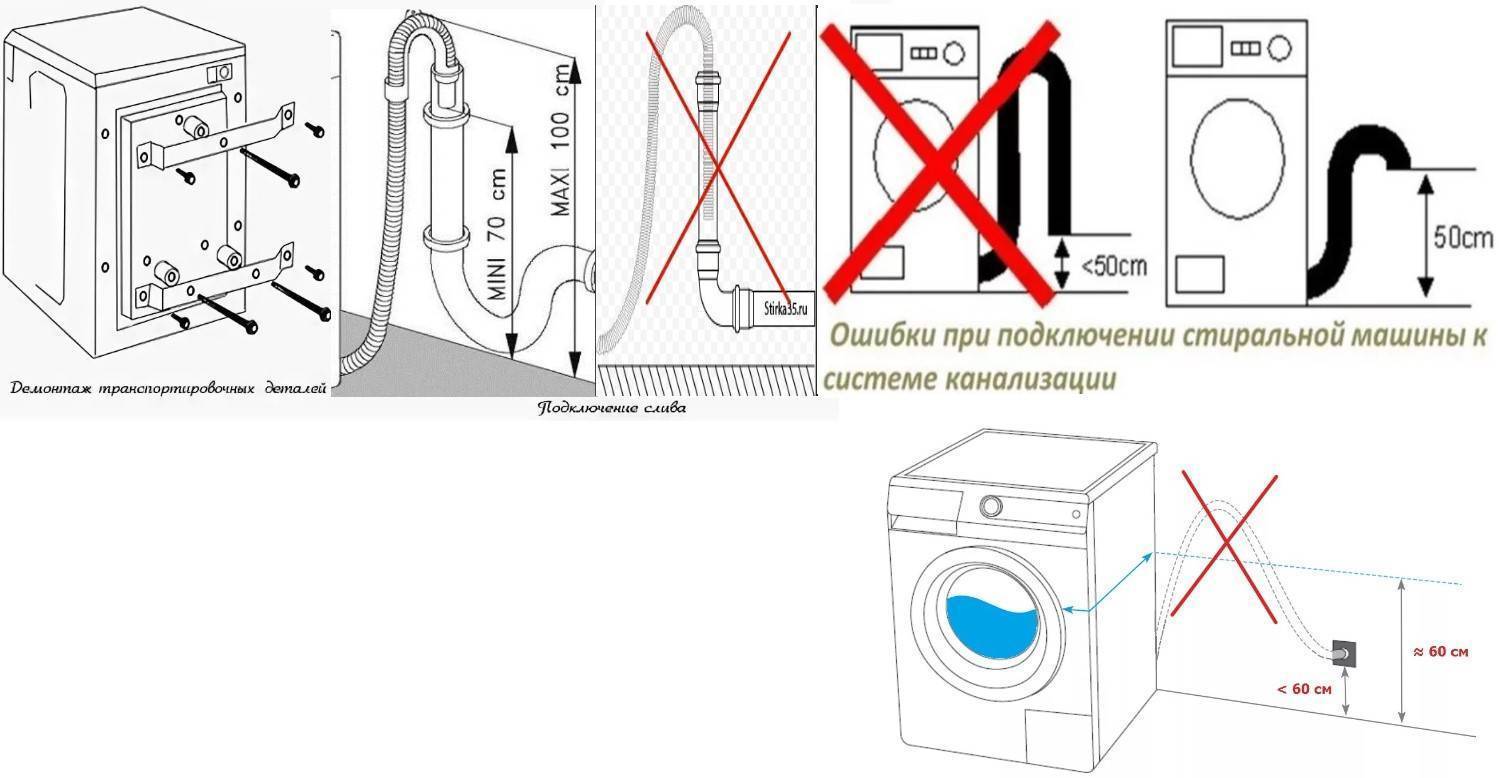

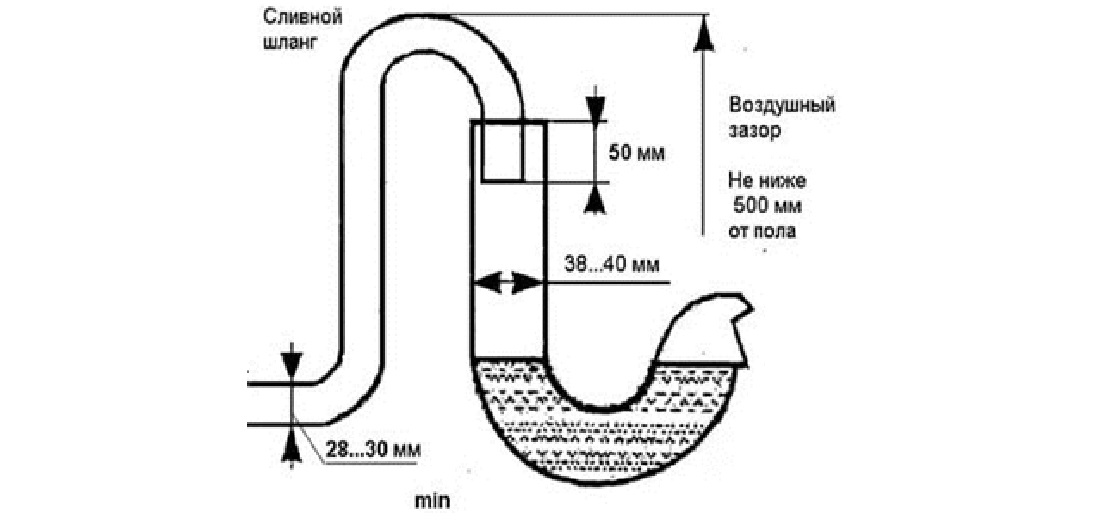

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.

Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.

Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.

При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.

Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.

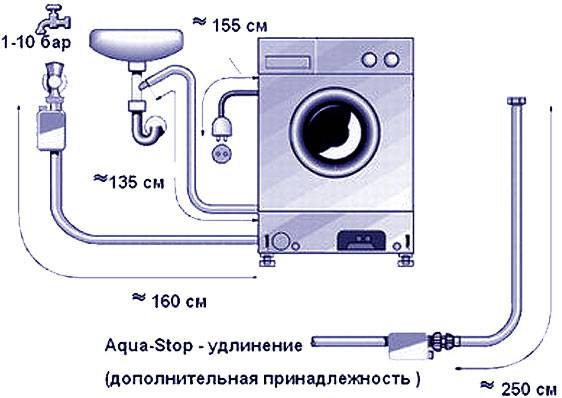

Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.

Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.

Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.

После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.
