Установка розеток и выключателей своими руками: в гипсокартон и бетонную стену

Установка розетки в подрозетник

Для ее правильного монтажа после предыдущего этапа необходимо осуществлять следующее:

Нужно произвести укорачивание торчащего провода до 7 см, которого обычно вполне достаточно для подсоединения.
Устанавливаемые розетки должны быть для гипсокартона. Приобретать иные не следует, поскольку они не подойдут. Лучше всего отдавать предпочтение изделиям из пластика, которые намного безопаснее и имеют более доступную стоимость.
Рекомендуется осуществлять заземление конструкции. Благодаря этому удастся избежать удара током. В этом случае нужно желтый провод присоединить к клеме заземления, встроенного в розетках. Оставшиеся кабели являются нулем и фазой.

Далее требуется присоединить все проводы и прикрутить розетку к подрозетнику. По окончании нужно совершить монтаж ее наружной рамки.

Узнав как установить подрозетник в гипсокартон, удастся не только произвести быстро все работы своими руками, но и качественно, избежав возможных ошибок при креплении, а также выборе изделия.

Видео:

Вас может заинтересовать:

Как обшить потолок вагонкой своими руками: качественное выполнение работ

Чем утеплить пол под линолеумом: оптимальные материалы для укладки

Как покрасить стены в ванной своими руками: поэтапное выполнение работ

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

Устройство для подсоединения, состоящее из механизма и фасадной части.
Подходящая по размеру установочная коробка для ГКЛ.
Электрическая дрель.
Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
Строительный уровень.
Маркер или карандаш для нанесения разметки.
Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.

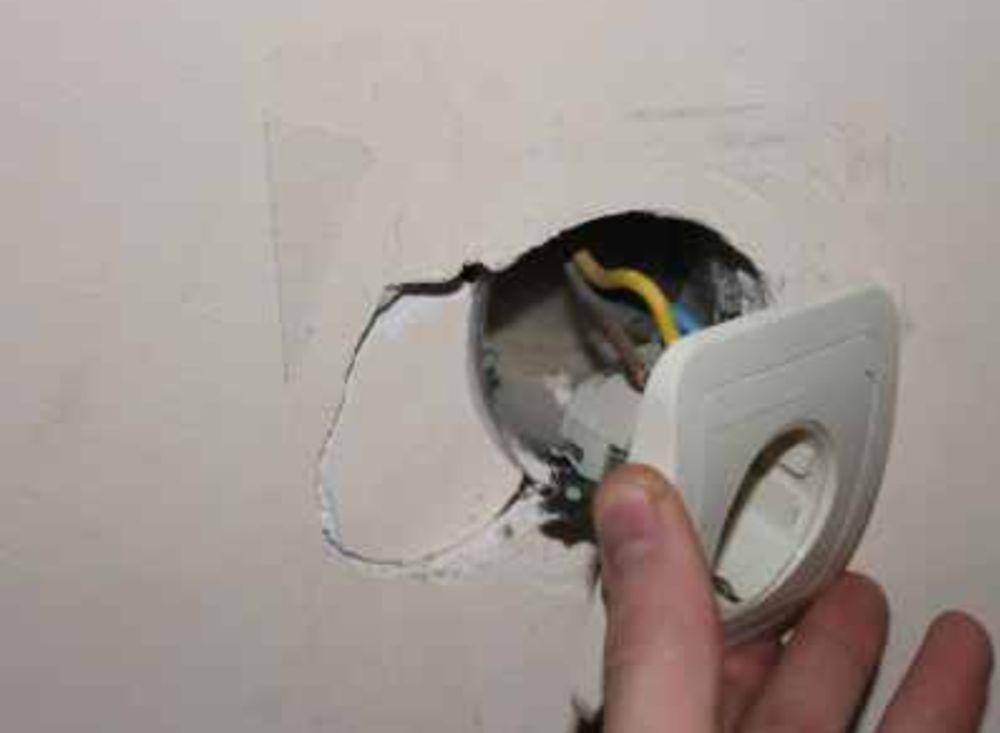

Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

Правила монтажа розетки под кондиционер
Расшифровка маркировки кабеля ААШв и его технические характеристики
Как установить и подключить телевизионную розетку
Как выполняется замена электропроводки в помещениях

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены. В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.

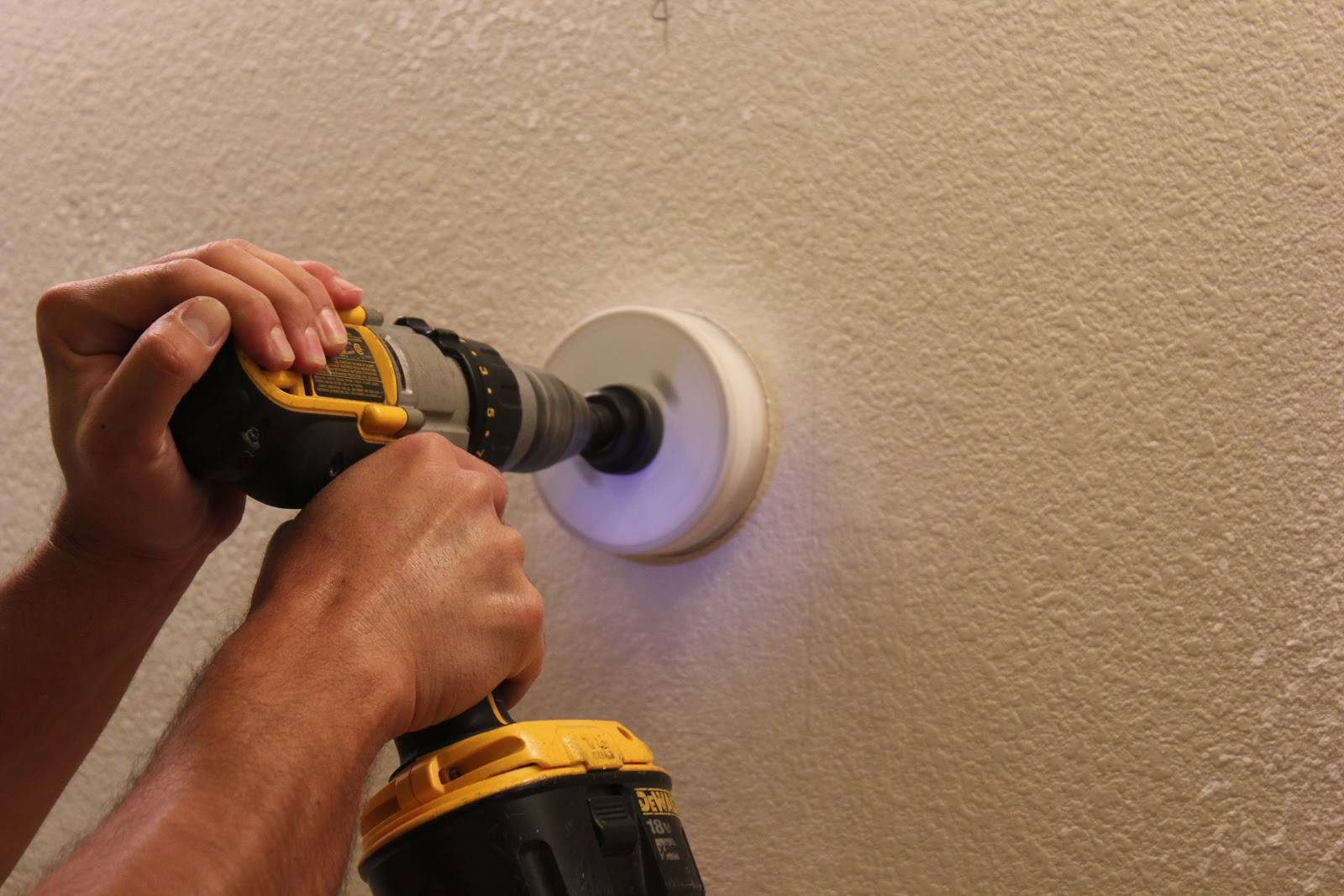

Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Узнайте также, что из себя представляет подготовка гипсокартона к поклейке обоев.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

Разбираем розетку, снимая с нее пластиковые декоративные части.
Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Узнайте мнение специалистов — можно ли клеить обои на гипсокартон.

Последние статьи

Кому в Москве заказать качественную сборку кухни

Кухонный гарнитур относится к тому типу мебели, которую будет весьма проблематично собрать своими силами. При желании мы можем собрать даже большой шкаф, но множество элементов обстановки кухонных…

Вагонка является одним из наиболее часто применяемых в отделочных работах материалов. Особенно ярко эта популярность прослеживается в настоящий момент, так как тренд на естественные природные…

«Омега Спец Строй» – мостовые краны в Красноярске на лучших условиях

Необходимость манипуляции тяжелыми грузами актуальна для самых разнообразных сфер человеческой деятельности. Именно поэтому во множестве производственных и ремонтных цехах просто не обойтись без…

«АрхиДис» – экспертный дизайн интерьера в Санкт-Петербурге

Всем нам хочется жить в красивых домах или квартирах, работать в красивых офисах и посещать красивые места. При этом успешный дизайн помещения – это не только эффектный внешний вид комнат, но и…

Современные аппараты для ручной сварки представлены на рынке Украины

Сварочные работы являются частью самых разных технологических процессов, имея место как в строительстве и на производстве, так и в ремонтных работах. Современные аппараты для ручной сварки отличаются…

Які гроші необхідні для початку гри в онлайн-казино

Віртуальні гральні заклади є вкрай різноманітними, але всі вони прагнуть залучити до себе якнайбільшу кількість гравців. Для цього вони не тільки покращують якість ігор та їхню різноманітність, а й…

Способы переноса розетки

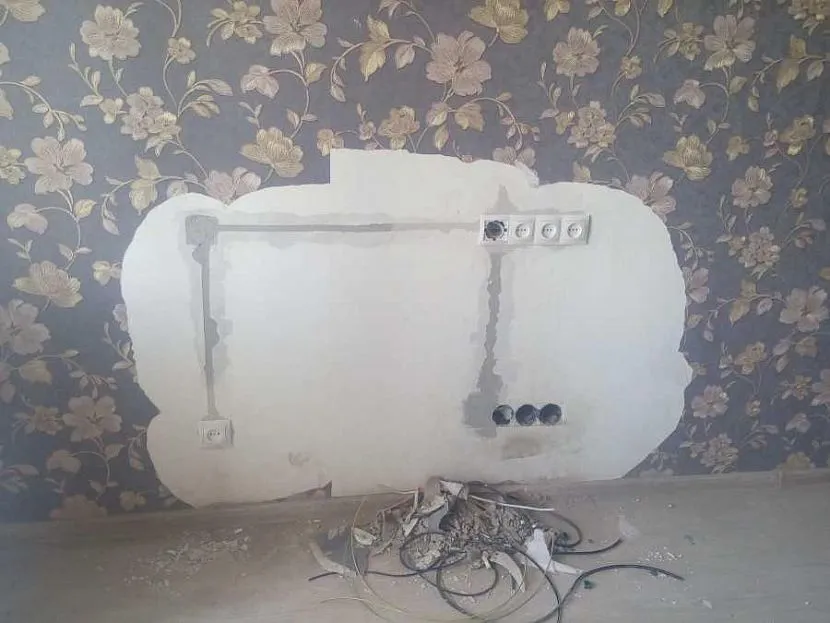

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

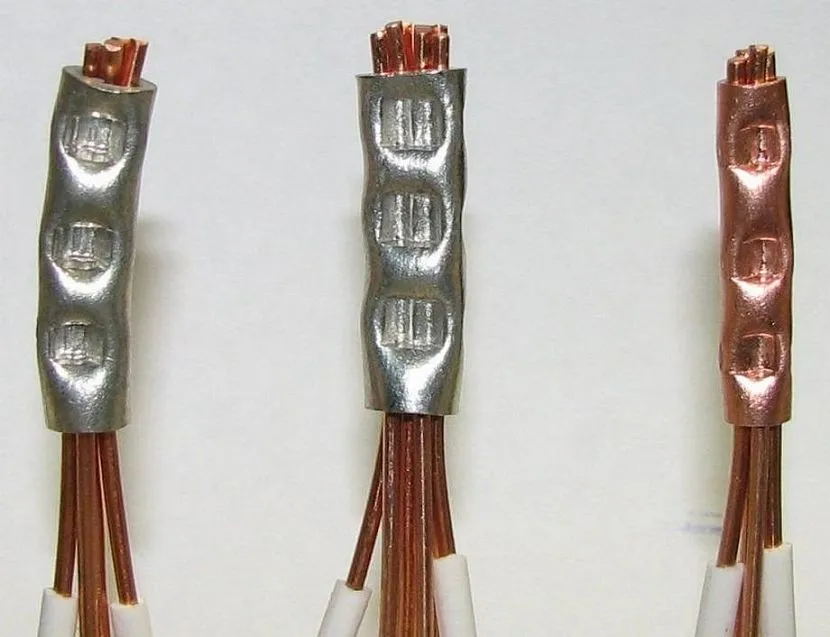

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
Выполняется демонтаж прежней розетки.
Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

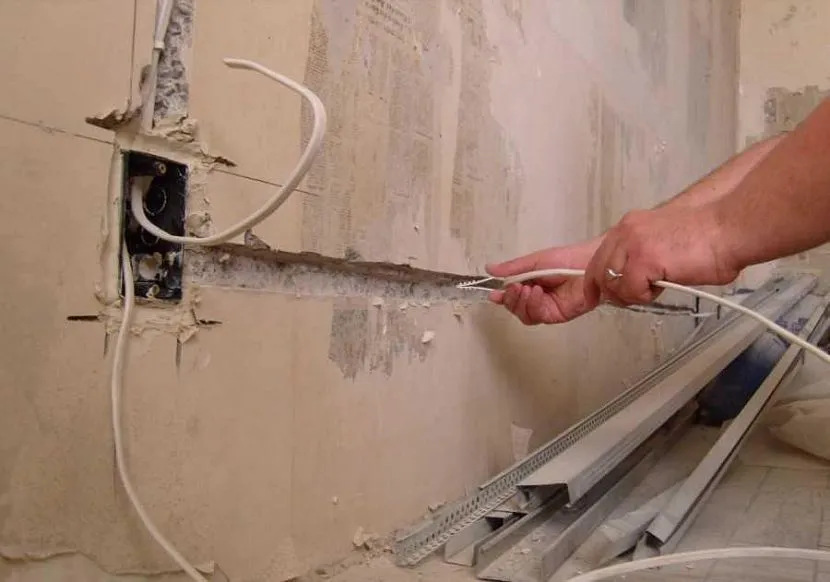

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
Необходимо отмерить кабель нужной длины для подсоединения.
Его подключают к клеммам обеих розеток.
Ставят защитную декоративную крышку.
Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

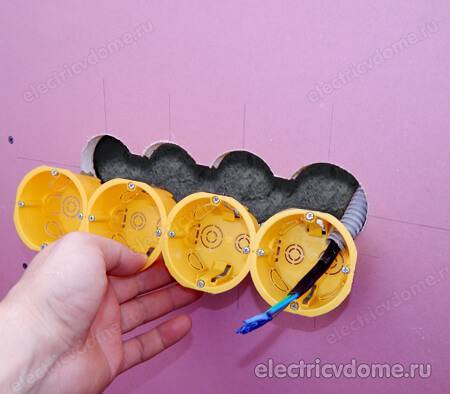

Собираем подрозетники в один блок

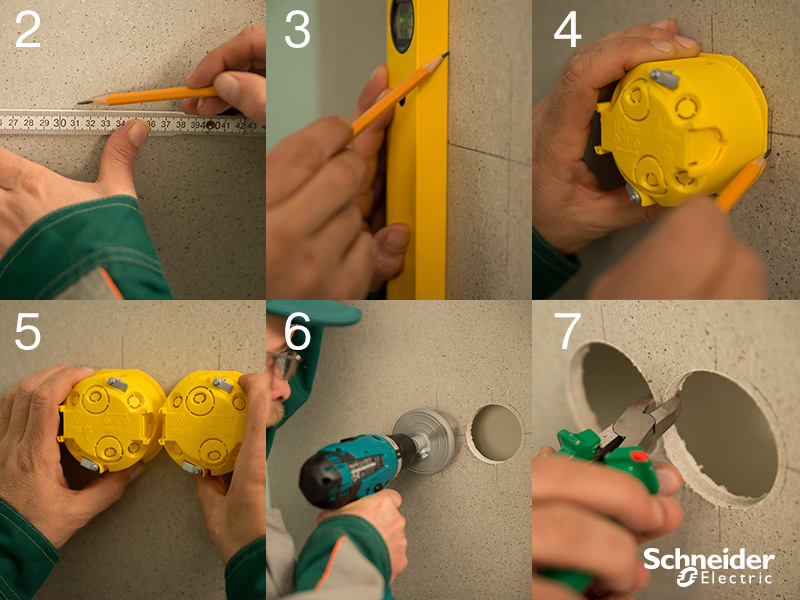

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Прорез отверстия в гипсокартоне под установку розеток и выключателей

Процесс просверливания отверстия в гипсокартонной стене очень прост и не требует особых навыков. Для этого вам потребуются такие инструменты как, электродрель с круглой фрезой насадкой, в крайнем случае, можно воспользоваться монтажным ножом.

Первым делом нужно сделать разметку крестиком для будущей установки розетки, используя уровень и карандаш. Измеряя высоту перед разметкой, следует учитывать тот факт, если у вас незаконченный черновой пол, то нужно взять дополнительный отступ 5 см (или в зависимости толщины будущего покрытия).

Разметка и установка блока подрозетников видео

Посадочное отверстие в гипсокартонной стене, следует делать диаметром 68 мм почти впритык. Проделывая прорез нужно быть очень аккуратным, не стоить надавливать на инструмент, во избежание образования рваных краев и повреждение гипсокартона, что усложняет процесс монтажа подрозетника (теряется упор для зажимных лапок).

Конструкция стены обшитой гипсокартонными листами, состоит из металлических профилей, делая отверстия для подрозетника, можно упереться на сам профиль, советуем не переносить просверленное отверстие, а просто вырубить тот кусок профиля по периметру стамеской или обычной отверткой.

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

Подбираем коронку нужного размера и устанавливаем в шуруповерт;
Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Нарезка углубления по периметру окружности

Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Поверхности коробки и обшивки совпали

Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
Выкручиваем оставшуюся пару шурупов на подрозетнике;
С розетки снимаем наличник;
Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Дополнительные требования к установке

Чтобы установка подрозетников проходила по правилам техники пожарной безопасности, отличалась качеством и аккуратностью придерживайтесь следующих правил и рекомендаций:

монтаж электропроводки должен быть закончен до начала этапа обшивки каркаса листами ГКЛ, для этих целей предпочтительнее использовать негорючий плоский кабель типа ВВГнг LS, который помещают в гофрированный рукав с самозатухающим зондом и закрепляют скобами к боковым полкам профиля, проводка должна выходить к месту расположения подрозетника;
чтобы материал не треснул, при работе с коронкой не рекомендуется сильно надавливать на поверхность листа гипсокартона;
установка подрозетника должна осуществляться в 30 см от пола, до начала отделочных работ с ГКЛ;
размеры углубления между родной стеной и гипсокартоном должны составлять 45 и более мм, иначе подрозетник не влезет сквозь проделанное отверстие и его придется дополнительно углублять;
если между каркасом и стеной ГКЛ есть деревянные перекрытия или чтобы повысить уровень электробезопасности, края установленного подрозетника рекомендуется обработать гипсовой штукатуркой.

Заделка розетки гипсовой штукатуркой

Узнать, как осуществляется монтаж розетки при помощи биметаллической коронки, диаметр которой составляет 68 мм, с соблюдением норм установки, можно на примере видео ниже.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.
