Рабочий принцип
Схема устройства приведена на рисунке. Его база – измерительный преобразователь электрической энергии типа ТТН (преобразователь электрической энергии ток – напряжение) ТМ1. Первичная обмотка ТМ1 (W1) – виток или полтора эмалированной меди большого сечения – включена в разрыв фазного провода L. Ее индуктивность и активное сопротивление ничтожны и не предоставляют никакого воздействия на электрическое снабжение квартиры. Вторичная обмотка W2 – много витков тонкого провода. Те, кто знает электродинамику, сразу поймут, что если есть наличие ферромагнитного магнитопровода НАПРЯЖЕНИЕ U на вторичной обмотке будет прямо пропорционально ТОКУ I первой, и по его величине можно судить о величине электрического тока в измеряемой цепи.
Электрическая важная схема устройства автоматизированного выключения электрического котла
Выпрямительный диод VD1 и накопительный конденсатор С1 одновременно с ТМ1 составляют измерительный узел. Показатель изменения подобран 1:1,5, т.е. при токе в измеряемой цепи 30 А напряжение на С1 будет составлять 45 В. Такой, очень высокий, показатель изменения подобран для устранения гистерезиса устройства по току. Если взять его, скажем, 5:1 (6 В на С1 при 30 А измеряемых), то при настройке устройства на 6 А обратное возобновление вторичной цепи происходит при 5,7 А. 0,3 А разницы при 220 В это 66 Вт, т.е. одна-две осветительные лампы могут «запутать » приспособление.
Ограничительный резистор R1, регулировочный потенциометр R2, стабилитрон VD2, светоизлучающий диод LED1, шунт утечки R3 и транзистор VT1 составляют узел управления и индикации срабатывания. Смысл его работы понятен: R2 настраивают приспособление на необходимый ток. Когда напряжение на его движке превысит напряжение пробоя стабилитрона плюс 2 В (падение напряжения на светодиоде), VT1 открывается, замыкая на общий провод цепь управляющего электрода тиристора VS1, тот закрывается и размыкает цепь питания накопительного электрического водонагревателя. LED1 при этом воспламеняется за счёт тока базы VT1, сигнализируя о срабатывании устройства.
Диодный мост VD2-VD6, делитель напряжения R5/R4 и тиристор VS1 составляют узел коммутации. Он собран по обыкновенной схеме с шунтированием диагонали диодного моста. При этом через Трубчатый нагреватель накопительного электрического водонагревателя и тиристор протекают синусоидальные однополярные импульсы тока с частотой 100 Гц. Через R5/R4 в начале каждого импульса (когда напряжение достигнет приблизительно 2 В) тиристор открывается и пропускает ток. При падении напряжения до приблизительно 0,5 В тиристор закрывается и «ожидает» следующего импульса.
При срабатывании узла управления открывающие импульсы через открытый VT1 «уходят в землю», по завершении следующий полуволны 220 В 100 Гц тиристор закрывается, а следующая не пройдёт через противоположно направлены плечи VD2-VD6. При эксплуатации в качестве VS1 тиристоров производства 70-х из старого хлама мощность накопительного электрического водонагревателя составляет 90% от номинальной, а с современными оптотиристорами – 97-98%.
Ограничительный резистор R6 и светоизлучающий диод LED2 составляют узел индикации подсоединения накопительного электрического водонагревателя. Свечение LED2 говорит, что питание на водонагреватель косвенного нагрева подано через приспособление.
Двухполярный тумблер S1.1/S1.2 предназначается для включения накопительного электрического водонагревателя напрямую при поломке схемы. Надежность устройства довольно большая; схема выстроена так, что большое количество из допустимых поломок приводят не к отключению, а наоборот к постоянной подаче напряжения на водонагреватель косвенного нагрева, будто бы «коробочки» совсем нет, но предназначается приспособление для того, чтобы спасти от забот, а не прибавлять их. S1.1/S1.2 – со световой индикацией включения, чтобы видно было, запитан водонагреватель косвенного нагрева через «коробочку» или напрямую.
Как защитить водонагреватель УЗО
Слабый ток утечки через прохудившийся корпус ТЭНа будет течь и приводить к дальнейшему разрушению нагревателя даже если есть заземление. До тех пор пока корпус ТЭНа не будет окончательно пробит и не произойдёт короткое замыкание, сопровождающееся отключением автомата (или выбиванием пробок), не говоря уже о шокирующем взрывоподобном звуке. Это ещё одна причина защитить водонагреватель УЗО с возможностью восстановить его относительно просто и недорого.
Магазин запчастей для бытовой техники работает без выходных с 9.00 до 18.00, звоните и заказывайте интересующие Вас детали, мы проконсультируем и подберем наиболее подходящие запчасти.
Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве.Магазин принимает оплату как по наличному, так и безналичному расчету.
Если водонагреватель устанавливается специализированной бригадой
Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению. Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.

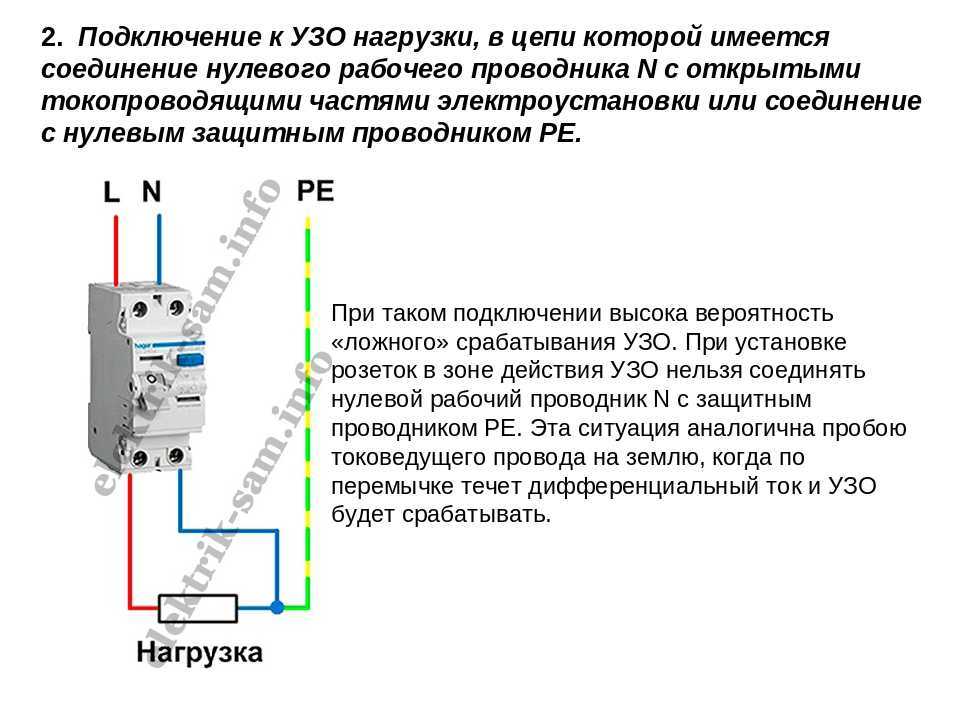

Важно! Применение рабочего нуля вместо защитного заземления, равно как и соединение «земли» с «нулем» в щите питания — недопустимо!
Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!
Почему водонагреватель выбивает УЗО — какой аппарат поставить
Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.

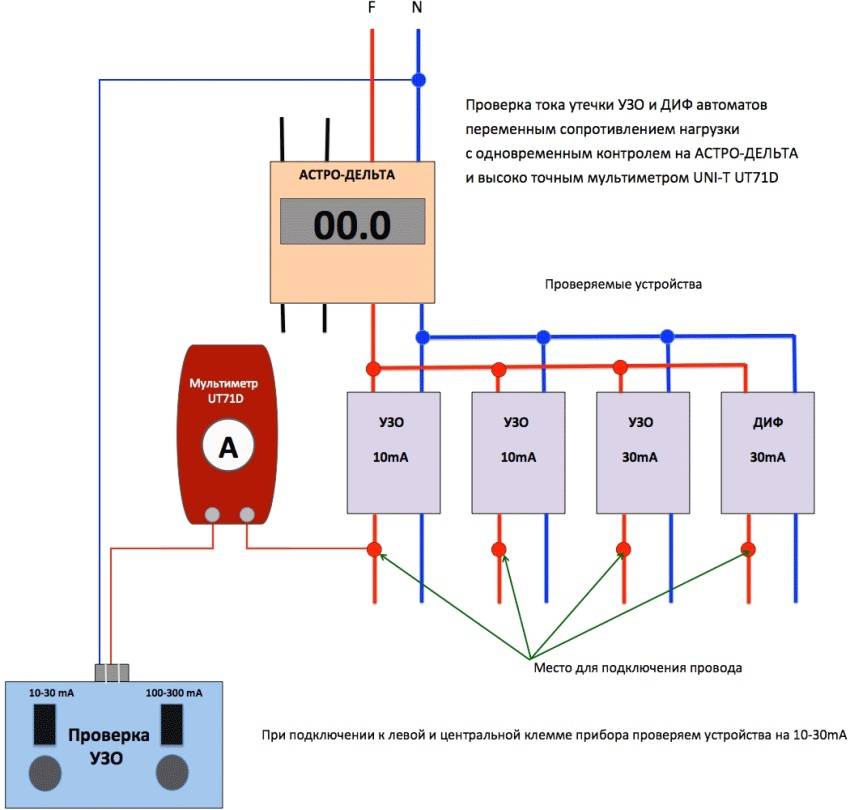

Как проверить УЗО на срабатывание
Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).
Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.
Почему выбивает УЗО
Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:
Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.
- Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
- Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
- Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
- Причина, почему срабатывает УЗО, может быть в неверном подключении.
- Дифавтомат размещен неправильно.
- Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.
Нельзя устанавливать мощный прибор без заземления.
Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.
Как поставить новую защиту
В качестве новой защиты можно использовать дифавтомат. Аппарат уже включает в себя устройство защитного отключения. Он не допускает перегруза и сгорания электроприбора. Что лучше выбрать? Давайте сравним:
Устройство защиты предохраняет от поражения электрическим током методом сравнения фазы и нуля. Как только их показатели превышают норму, оно срабатывает.
Выбирайте проверенных производителей. Учитывайте, что сила тока должна несколько превышать значение техники.
УЗО подключается только в паре с автоматом. Однако при его срабатывании вы сразу знаете, в чем причина проблемы. Если у вас место ограничено, тогда лучше отдать предпочтение дифавтомату. Но при его отключении в поисках причин придется покопаться.
- Если брать дифференциальный прибор, то он сразу подсоединяется к фазе и нулю. Тогда как устройство отключения нуждается к подключению фазы на автомат, а затем на выход.
- Срок службы зависит от фирмы и качества изготовления. Но при поломке устройство защиты заменить проще, чем дифференциальное.
Для бойлера «Термекс» и «Аристон» мощностью 2 кВт выбирайте дифавтомат на 16 А, а УЗО на 20 А.
Подключение возможно двумя способами:

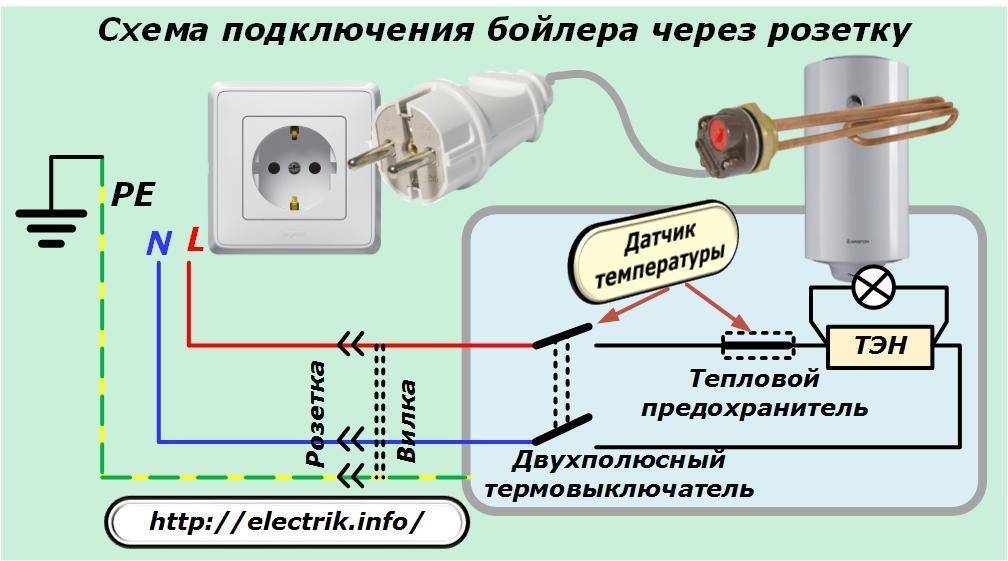

- Устройство небольшой мощности подключается к розетке. Она должна быть влагостойкой и заземленной, особенно если установка проходит в ванной комнате. Если мощность не будет соответствовать, розетка начнет греться и искрить.

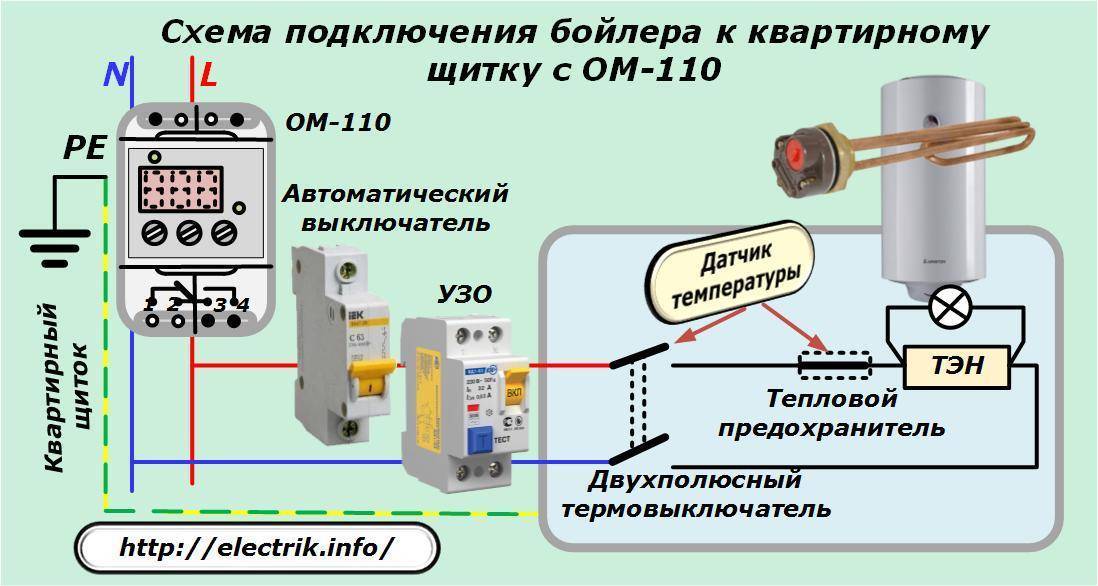

- Через электрощиток. Для соединения используется медный кабель. Включение происходит с помощью автомата.
Лучше всего подключать водонагреватель к сети с наименьшим количеством соединений. Выбирайте проверенные и качественные изделия, которые надежно защитят вашу технику.
Вам помогла статья?
Да Нет
Почему водонагреватель выбивает пробки:
Главная функция УЗО – защита идущей после него электрической сети и приборов подключенных к ней. Причина срабатывания автомата, после включения бойлера, может быть следующей:
- Превышение допустимой нагрузки. Часто единовременное включение в квартире бойлера и ряда других бытовых приборов (чайник, электроплита, пылесос) приводит к превышению предельной мощности и перегрузки домашней электросети. В этом случае автомат срабатывает, предохраняя проводку и приборы от перегорания. Аристон и другие марки водонагревателей имеют различную потребляемую мощность. Ее значение в первую очередь зависит от объема бака, если оно превысит допустимую мощность УЗО, устройство отключит подачу тока к бойлеру.
- Автомат неисправен. УЗО может срабатывать из-за некачественных деталей или нарушений при сборке. Отключение автомата может вызвать ослабление или пробивание контакта между проводом и выключателем. Такой дефект вызывает нагрев контактирующей пластины и всего УЗО, что приводит в действие тепловой расцепитель. Иногда указанное на корпусе устройства допустимое значение мощности не соответствует реальному.
- Поломка электрического водонагревателя. Часто причиной срабатывания УЗО при включении бойлера, свидетельствует о неисправности прибора. Отключаясь, автомат предотвращает возможность электротравмы человека и дальнейшей порчи бойлера. Наиболее распространенным дефектом является пробой электрического тока на корпус. Причиной неисправности становиться разрушенная изоляция ТЭНа. Если нагреватель не заземлен, то вода, корпус, металлические трубы и краны, подключенные к бойлеру, в таком случае начинают «биться током».
Накопительный водонагреватель – принцип работы
Самыми востребованными у покупателей нашего магазина являются два вида водонагревателей:
Газовые;
- Электрические.
В данном разделе мы подробно расскажем, как работают накопительные водонагреватели, раскроем принцип работы накопительного бойлера. Начнем с рассмотрения газового оборудования.
Газовые водонагреватели
Конструктивно газовый бойлер состоит из бака, теплообменника, газовой горелки, управляющей автоматики. Газ подается на горелку через клапан, управляемый электронной схемой. Энергия сгорающего газового топлива разогревает теплообменник. Поступающая холодная вода проходит по каналам теплообменника и забирает тепло. После достижения заданной температуры жидкости, автоматика отключает горелку и перекрывает подачу газа. Понижение температуры воды фиксируется электроникой, вновь запускающей процесс горения топлива и осуществляющей контроль нагревания до требуемых параметров.
В продаже имеются накопительные водонагреватели, оборудованные открытой или закрытой топочной камерой. Бойлер, оснащенный открытой камерой потребляет воздух из внутренней атмосферы. Отработанные газы отводятся по дымоходу. Наличие камеры закрытого типа предусматривает нагнетание наружного воздуха вентилятором. Вредные газы выводятся с помощью турбины посредством дымоотводной коаксиальной трубы.
Новейшие модели водонагревателей оснащаются устройствами автоматического электронного пьезорозжига горелки. Помимо этого, используется электронная регулировка режима горения, зависящая от давления воды в системе. Работа газового водонагревателя накопительного типа полностью контролируется автоматикой. Поэтому использование бойлера, работающего на газе, совершенно безопасно.
Необходимо отметить, что для обеспечения функционирования газового водонагревателя, необходимо инсталлировать систему дымоудаления. Это увеличивает расходы на монтаж. Однако невысокая стоимость газового топлива существенно снижает расходы на эксплуатацию.
Установку и подключение газового бойлера осуществляют сотрудники специализированных организаций. Эксплуатация водонагревателя на газе возможна после получения согласования от газовой службы.
Электрические водонагреватели
Накопительный бойлер, работающий на электроэнергии, отличается более простой конструкцией по сравнению с газовым оборудованием. Внутри металлического бака вмонтирован нагревательный элемент, выполняющий нагревание воды. ТЭН устанавливается в нижней части резервуара, в которую поступает холодная вода. При нагревании нагретая жидкость вытесняется наверх ввиду меньшей плотности. Отбор горячей воды выполняется через верхний патрубок. Температурный режим контролируется автоматикой на базе электронного термостата. К основным техническим характеристикам накопительного водонагревателя относят мощность ТЭН, емкость бака, вид теплоизоляции.
Отключение на ночь
Многим кажется весьма логичным отключать бойлер на ночь — ведь в это время люди обычно спят, и в горячей воде нет необходимости. А значит, электроэнергия на подогрев тратится зря. С одной стороны, такие рассуждения действительно кажутся здравыми. С другой — необходимо учесть, что на периодический подогрев уходит гораздо меньше электроэнергии, чем на доведение целого бака холодной воды до нужной температуры.
Поэтому полное отключение вы, конечно, можете практиковать, но экономия от этого будет так себе, прямо скажем. Предлагаем рассмотреть несколько иной вариант. Практически у любого водонагревателя есть несколько режимов работы, то есть вы можете выставлять определенный уровень температуры. При этом следует ориентироваться не только на то, чтобы было комфортно мыться, но и на вопрос здоровья человека.
Дело в том, что в воде живут различные бактерии, которые далеко не всегда полезны. Некоторые из них способны вызвать серьезные заболевания. При этом активность и размножение этих крохотных существ зависит от условий среды, в которой они обитают. В частности, от температуры:
- от 30 до 50 градусов — бактерии активно живут и размножаются,
- от 50 до 80 градусов — не умирают, но мирно спят, не размножаясь,
- от 80 до 100 градусов — погибают.
Как видите, эксплуатация бойлера при самом низком температурном режиме вызовет активное размножение содержащихся в воде бактерий, что влечет за собой несомненный вред для здоровья. А максимальный режим, конечно, является дезинфицирующим, но требует больших энергетических затрат.
Поэтому оптимальным вариантом считается следующий. Повседневная эксплуатация происходит при режиме 50–80 градусов. На ночь можно переводить бойлер на низкотемпературный уровень — таким образом, он не будет тратить много энергии на подогрев, и вместе с тем вам утром не придется тратить много времени (и, опять же, электроэнергии) на то, чтобы дождаться нагрева до нужного уровня.
А для того чтобы уничтожить расплодившиеся за ночь бактерии, раз в неделю устраивайте дезинфекцию. Переведите водонагреватель в режим максимального подогрева и дайте ему так постоять пару часов. За это время бак очистится от всего вредного, и вы сможете спокойно пользоваться оборудованием далее.

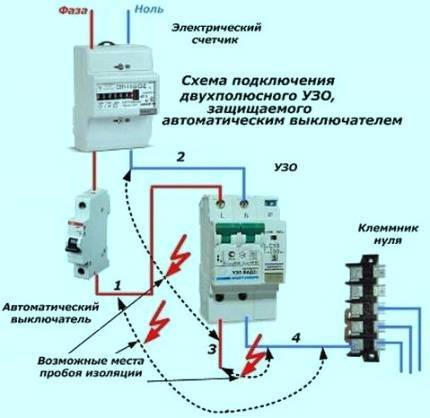

Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Почему отключается автомат
Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.
- Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
- Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
- Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
- Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
- Брак устройств защиты.
- Испортилась сама стиральная машина.
Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.
О подключении стиральной машины к УЗО смотрите далее.
И в заключении…
Вопрос электробезопасности всегда был и будет главным в общении с электротехникой, поэтому обратите особое внимание как на установку цепей защиты, так и на наличие остальных немаловажных вещей – наличие необходимого заземления, схемы уравнивания потенциалов, надежной электропроводки. Следует вспомнить также, что установка электрической розетки непосредственно в ванной комнате категорически запрещена
Применение УЗО по номиналами тока утечки | Защита от поражения эл.током и возгорания | Универсал., защита от поражения током и возгорания | Только защита от возгорания | Только защита от возгорания | |
Применение УЗО по номиналами рабочего тока | УЗО 30мА | УЗО 100мА | УЗО 300мА | ||
| Суммарная мощность нагрузки до 2,2кВт | УЗО 10А | ||||
| Суммарная мощность нагрузки до 3,5кВт | УЗО 16А | ||||
| Суммарная мощность нагрузки до 5,5кВт | УЗО 25А | ||||
| Суммарная мощность нагрузки до 7кВт | УЗО 32А | ||||
| Суммарная мощность нагрузки до 8,8кВт | УЗО 40А | ||||
| УЗО 80А | УЗО 80А 100мА | ||||
| УЗО 100А |
Пример выбора УЗО
В качестве примера использования таблицы выбора УЗО, можно попробовать выбрать защитное УЗО для стиральной машины.Электрическое питание бытовой стиральной машины обычно осуществляется по однофазной схеме, с применением двухпроводной или трехпроводной электропроводки. Исходя из однофазности электропитания, использовать трехфазное УЗО и выбирать из УЗО четырехполюсных нет необходимости и вполне достаточно однофазного, двухполюсного УЗО, в связи с чем рассматриваем только таблицу выбора двухполюсных модульных УЗО. Так как стиральная машина является достаточно сложным бытовым устройством, в котором применяется одновременно и вода и электричество, а часто она и устанавливается в опасное, с точки зрения электропоражения помещение, то основной целью применения УЗО является обеспечение защиты человека от поражения током. Иными словами, с точки зрения электробезопасности, основной функцией УЗО, выбираемого для стиральной машины является защита от пораженияя электричеством. В связи с этим, можно использовать как УЗО 10мА, что предпочтительнее или универсальное УЗО 30мА, которое так же защищает от поражения электричеством, но допускает более высокий ток утечки, что, однако, приводит к более сильному удару током, чем при выборе 10мА УЗО. Выбор УЗО с током утечки 100мА и 300мА не позволит обеспечить защиту от поражения током, в связи с чем, УЗО с такими номиналами не рассматриваются для подключения стиралки.Мощность стиральной машины можно определить, заглянув в её технический паспорт, для примера предположим, что её мощность составляет 4кВт, что соответствует мощности достаточно большого количества стиралок. Далее смотрим, какое из выбираемых УЗО выдерживает большую, чем 4 кВт мощность и видим, что это 5,5кВт, (так как предыдущее, с мощностью 3,5 кВт недостаточно мощное, а следущее, на 7кВт, подходит, но обладает неоправданно большим запасом по току) Таким образом УЗО, необходимое для защиты стиральной машины, должно находиться на пересечении столбцов с током утечки 10мА и 30мА со строками, в которых указана мощность больше равная 5,5кВт. Учитывая, что УЗО 10мА осуществляет наилучшую защиту от поражения током, то оставляем для рассмотрения только колонку соответсвующую току утечки в 10 мА. В область, откуда можно выбирать, попадают УЗО от УЗО 25А 10мА до УЗО 100А 10мА. Исходя из экономической целесообразности применения УЗО (чем выше рабочий ток УЗО, тем оно дороже) оптимальным выбором будет УЗО 25А 10мА. Более подробную информацию о выбранном УЗО можно посмотреть перейдя по соответствующей выбранному номиналу УЗО ссылке в таблице, где можно будет проверить правильность выбора УЗО, схемы подключения и другие технические детали и подробности, необходимые при подключении выбранного УЗО. На основании методики, описанной в вышеописанном примере выбора УЗО можно выбрать УЗО для любого другого, не слишком сложного применения, такого как защита проводки в квартире. Для этого необходимо первоначально рассчитать УЗО, а именно его параметры, подходящие для защищаемой проводки и далее, следуя методике выбора УЗО и воспользовавшись таблицей выбора УЗО, подобрать нужное УЗО с требуемыми номиналами по мощности и току утечки.
