Как сделать вентиляцию приточную, вытяжную

Особенности установки в коттеджах

Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.

Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.

Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.

Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
2. Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.

Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.

Требования к системам вентиляции воздуха

Проверка правильной работы вентиляции осуществляется предельно просто. Она работает хорошо, если соблюдаются следующие условия:

Воздух из всех вентиляционных каналов выбрасывается в атмосферу именно на крыше (конец канала должен быть всегда выше уровня верхней точки кровельного покрытия – это очень важно);

В механической системе заборка воздуха с улицы осуществляется только с использованием специальных металлических заборных решёток, которые располагаются примерно в 2-3 метрах от поверхности земли;
По каналам воздух должен проходить сначала через детскую комнату, гостиную, спальни, а уже потом идти на кухню, санузел, котельную (там банально воздух будет иметь наибольшую загрязнённость, и если он будет идти в обратном порядке – дышать в помещениях будет не очень комфортно, да и различные вирусные заболевания могут появиться, особенно респираторные);

Для кухни необходима именно механическая система вентиляции, особенно при том условии, если на ней установлена не только газовая плита, но и колонка для подогрева воды (если там ещё установлен и газовый котёл – то тем более, хотя не многие знают, что и стандартная поточная газовая колонка – суть есть тот же котёл). Вытяжка в этом случае – обязательна.. В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно

Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении

В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно. Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении.

Вентиляцию на кухне можно соорудить и самостоятельно

План составляется только и исключительно в ответственных проектно-инженерных бюро – и нигде более! На последнем экономить категорически нельзя, ведь в итоге речь может зайти даже о человеческих жизнях. Случаи гибели людей из-за неправильно работающей вентиляции встречаются часто.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях. Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться

Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Состав принудительной вентиляции

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

Проветривание окнами и дверьми

приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

Проветривание форточками

открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Проветривание открытыми окнами

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Конструкция оконного клапана

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

• патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
• решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
• встраиваемый вентилятор либо рекуператор.

Конструкция стенового клапана приточного

Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Расположение приточного стенового клапана

Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

По каким параметрам следует выбирать рекуператор

Первое, на что следует обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на соответствие его технических характеристик основным параметрам вентилируемого помещения: объем, высота, требуемая кратность воздухообмена и т. д

Самостоятельный расчет производительности вентиляционной системы для человека непосвященного является задачей непростой. Чтобы ее решить, застройщику придется ознакомиться с требованиями санитарных и постоянно меняющихся строительных нормативов, изучить законы динамики воздушных потоков, учесть количество людей, проживающих в доме, объединить полученные знания и рассчитать производительность приточно-вытяжного оборудования.

Основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 30 м³ на одного взрослого человека (указан минимум). На практике производительность приточно-вытяжной вентиляции, а, следовательно, и рекуператора, должна быть выше. Это связано с потерями на сопротивление в воздуховодах, с большим объемом помещений и другими факторами.

Выполнение расчетных работ лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

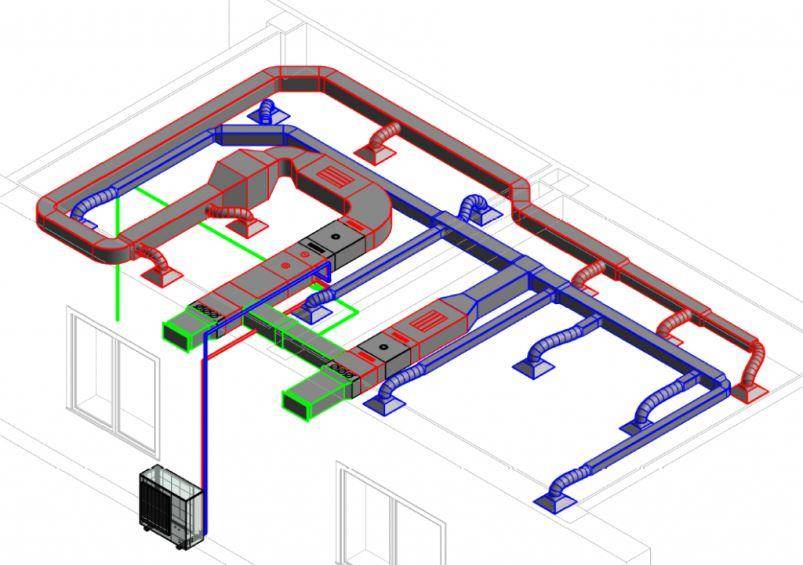

Приточно-вытяжная система

Вся подача и отвод воздуха по такой системе происходит принудительно. Она считается самой оптимальной. Устройство устанавливают в подсобном помещении, которое соединяется с каналами для вентиляций металлическими хомутами. В углах, напротив, отмечают места для поступления воздуха, туда устанавливается патрубок. Отверстия закрывают решетками, внутри монтируется обратный клапан.

Воздуховоды принято монтировать над подвесными потолками. Вентиляционные трубы применяют из пластика или алюминия, закрепляя их, делают разводки во все комнаты. После этого закрывают вентиляционный канал решетками.

Комбинированная система устанавливается там, где загрязнения не удаляются приточным потоком воздуха. Помещения с большим загрязнением воздуха санузлы, кухни оборудуются вытяжками или вентиляторами, подсоединёнными к системе естественной подачи.

Стрелками обозначено направление движения воздуха внутри дома при естественной вентиляции

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).

• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Как работает приточно-вытяжная вентиляция

Принцип работы приточно-вытяжной вентиляции основан на модели двухтрубной транспортировки воздуха. В каждое помещение заводится две трубы. Для монтажа используются ПП трубы для вентиляции.

По одной из труб отработанный воздух выводится наружу. Но он не сразу покидает помещение. Так как отработанный воздух является теплым, до выхода на улицу он направляется в нагреватель. Там он отдает тепло поступившему воздуху с улицы.

Свежий воздух нагревается и поступает в помещение по второму вентиляционному каналу. Такой обмен теплом позволяет сэкономить на обогреве дома. При наличии дополнительного нагревателя, в осенний период можно обойтись без включения отопления.

На входе и выходе из дома воздух проходит через специальный фильтр и очищается.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким “трубочистом” проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

• стеклопластиковый прут;
• крюк;
• штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

• или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
• или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
• или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.
