Для чего нужна вентиляция?

У вентиляции есть несколько основных задач, основываясь на которых, и нужно проектировать устройство вентиляции в гараже:

Минимальная влажность. Чем лучше циркуляция воздуха, тем меньше влаги останется в гараже, соответственно – меньше осядет по углам и на предметах внутри.
Баланс температур. Чем выше разница между температурой в гараже и снаружи, тем больше шанс появления конденсата в баке и салоне при выезде/заезде, в результате – «капля камень точит», а на воде двигатели внутреннего сгорания работать отказываются из принципа.
Удаление запахов. После ремонта или длительного хранения вещей появляются специфические «признаки». Особенно радуют мешки с луком, по счастливому стечению обстоятельств хранящиеся рядом с коленвалом и подшипниками. Спустя некоторое время запах неизбежно въедается в обивку салона, и тогда никакие «ёлочки» не спасут – только химчистка. Если во время ремонта автомобиль нужно заводить – есть шанс отравиться выхлопами.

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень. Единственным условием, которого нужно придерживаться, является положение отверстий

Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется

Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Совмещение вентиляции погреба и гаража

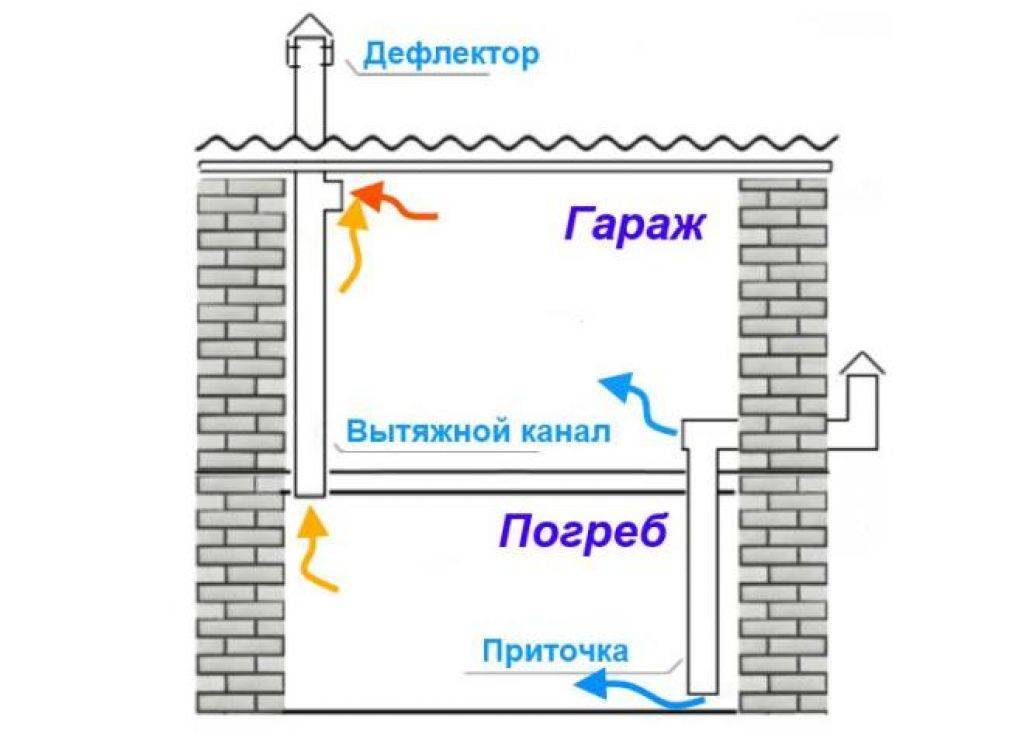

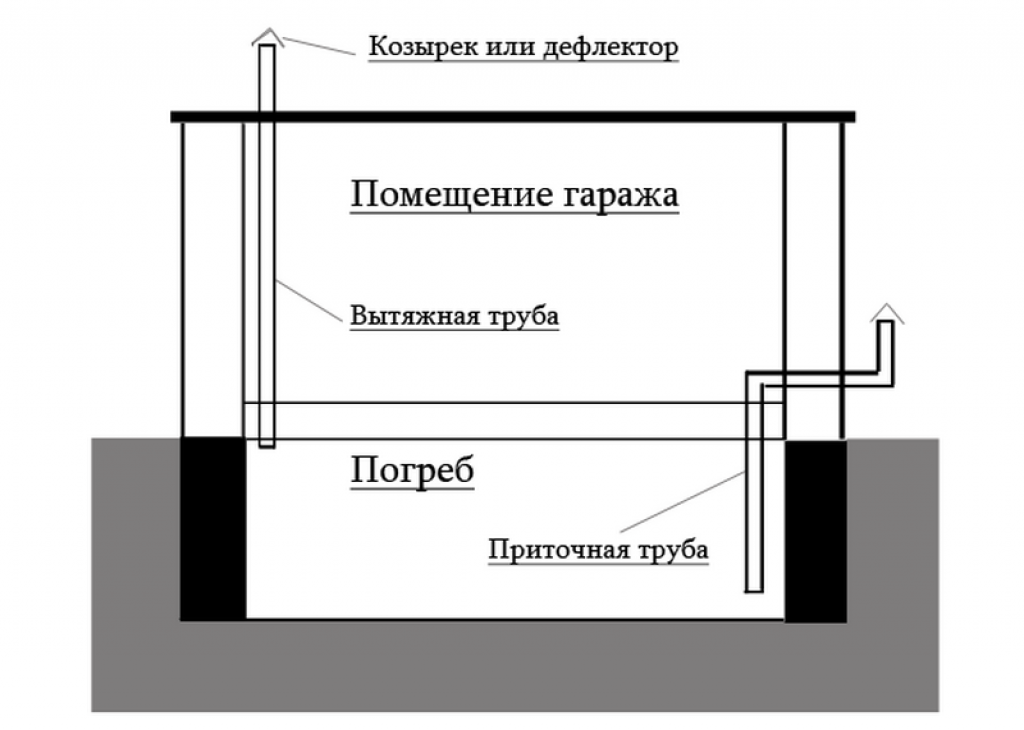

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

простота выполнения;
доступность ремонта;
максимальный воздухообмен;
сниженные потери тепла;
возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

приточное отверстие расположить с наветренной стороны;
выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
сверху патрубок защитить решеткой;
вытяжка располагается по диагонали как можно дальше от приточного отверстия;
обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

труба притока диаметром до 250 мм;
труба вытяжки диаметром до 250 мм;
емкость для сбора конденсата;
сетки и решетки для патрубков;
теплоизоляционный материал;
герметик;
перфоратор;
доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

смотровая и овощная яма;
присутствие помех на пути движения воздушного потока;
рядом стоящие жилые здания;
совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Нужна ли вентиляция в гараже

Даже не занимаясь сервисным ремонтом авто и не имея дело с промышленным оборудованием, гараж должен хорошо проветриваться. Необходимость обусловлена следующими факторами:

Риск отравиться угарным газом. Автомобиль выпускает в воздух токсичные газы и нефтяные продукты сгорания. Эти вещества могут стать причиной плохого самочувствия человека и даже вызвать смертельное отравление, при их большом скоплении в помещении без проветривания.
Повышенная концентрация ядовитых веществ в воздухе. Многие хранят в гараже различные краски, аэрозоли и различные бытовые химикаты. Если помещение не проветривается, запахи могут сохраняться, особенно в жаркие месяцы. Вентиляция также необходима при хранении пестицидов и инсектицидов. Эти вещества выделяют ядовитые пары, которыми легко можно отравиться.
Образование, плесени, грибка, размножение вредителей. Вентиляция также может помочь в предотвращении проблемы скопления конденсата. Лишняя влага на стенах в теплый сезон приводит к появлению плесени и размножению насекомых, в холодное время — к наледи и протечкам.
Появление разломов и трещин. Тающий снег, дождевая вода и влага от мокрого автомобиля могут нарушить структурную целостность пола гаража, вызывая трещины и повреждения. Это особенно актуально для бетонных полов. Обеспечив достаточную вентиляцию, можно продлить срок службы пола в гараже и исключить необходимость его замены.

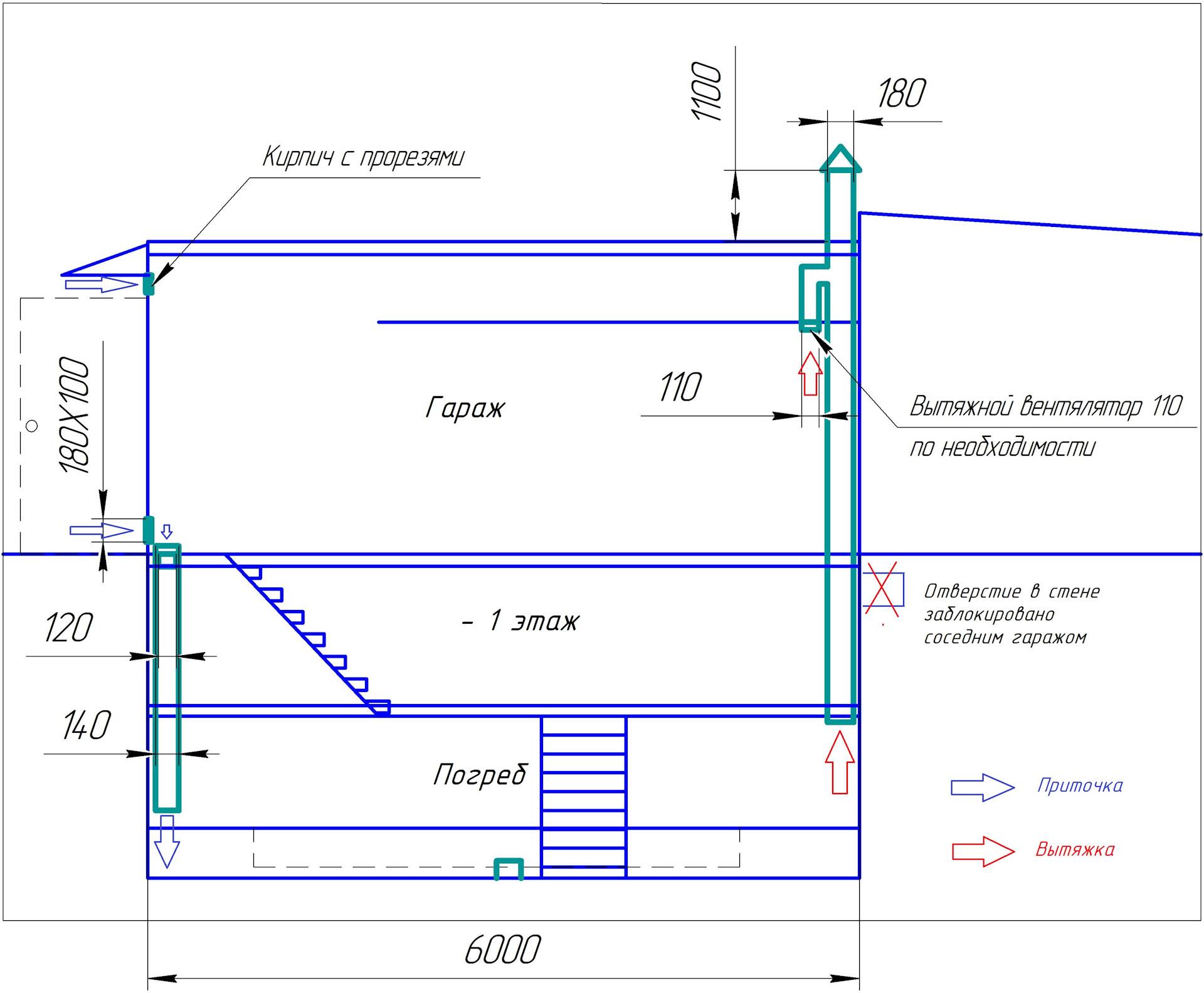

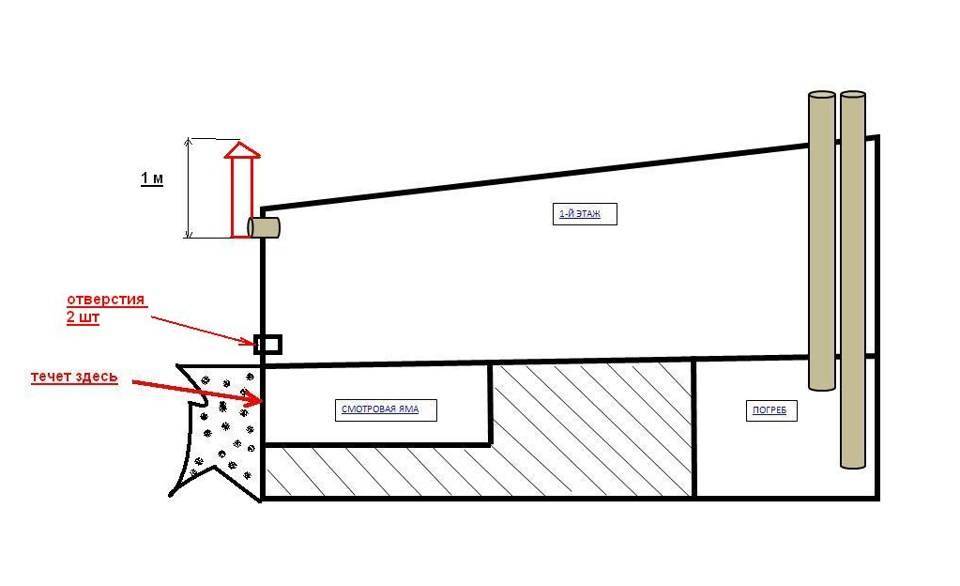

Примерные схемы вытяжек в гараже.

Вентиляция в подвале гаража

Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.

Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом.

Вытяжка

Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.

Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:

Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.

Монтаж естественной вытяжки

Для обустройства естественной вентиляции следует выполнить простую последовательность действий:

В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.

В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.

За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.

Естественные вытяжные системы состоят из:

Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.

Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:

Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.

Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания.

Приток

Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.

В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.

Параметры вентиляционной системы

Согласно правилам СНиП, система вентиляции обязана присутствовать, вне зависимости от материала изготовления помещения. Гараж может быть сделан из кирпича, бетона или быть металлическим.

Нормативы предусматривают уровень воздухообмена 180 куб.м/час, если в гараже хранится одна машина. Вентсистема может быть любой из трёх вышеописанных видов.

При использовании гаражного помещения для ремонта, сборки или покраски авто, коэффициент следует увеличить в несколько раз. Например, для гаража объёмом в 60 кубов (6х4х2,5), в котором производятся работы, показатель воздухообмена увеличивается в 6–8 раз, составляя 360–480 куб.м/час.

Независимо от наличия или отсутствия системы отопления, оптимальной нормой в гараже считается +5°C. Это благоприятные условия для хранения транспортного средства, хотя для водителя более приемлем показатель +10–15°C.

Материалы и оборудование для устройства вентиляции в гараже

Разумеется, наиболее основными деталями вентиляции являются воздушные каналы. И для того, чтобы не больше платить лишних денег на их приобретение, многие устанавливают вентиляцию в гаражах из труб канализации. При этом, кроме дешевизны данного материала, он еще и достаточно надежный, а это означает его использование наиболее приемлемо. А мы в настоящий момент попробуем сопоставить стоимость не только воздушных каналов из разного материала, но и вентиляторов, которые могут не только усугублять или вытягивать воздух, но и прогревать его

Для начала обратим свое внимание на трубы для проветривания гаража

Название	Размер	Материал	Стоимость, руб.
Труба	110х3000	ПВХ	400
Труба	110х3000	Латунь	1100
Воздушный канал	250х1000	Алюминий	340
Воздушный канал	204х60х1000	Пластик	160

А теперь рассмотрим нагнетатели разных типов.

Нужна ли вентиляция в гараже

Некоторые автомобилисты не уверены в том, что в гараже должно быть вентилирование. Однако организовывать вентиляцию надо обязательно, чтобы не было сырости, из-за которой автомобили часто начинают ржаветь осенью или в зимний период.

Качественное вентилирование помогает:

Понизить уровень влажности. В помещение вместе с авто поступает влага, из-за чего воздух становится влажнее. Без циркуляции воздуха ее уровень будет постоянно подниматься, из-за чего на поверхности транспортного средства появится коррозия.
Удалить выхлопные газы. Работающий автомобиль выделяет выхлопные газы, которыми человеку нельзя дышать. При правильно организованном вентилировании все накопленные газы будут быстрее выветриваться из гаража.
Устранить конденсат. Зимой на поверхности мебели и других предметов накапливается конденсат.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Схемы

В данном разделе мы представим несколько самых эффективных схем обеспечения гаражей вентиляционными системами, эффективными как для самого гаража, так и для погреба (подвала).

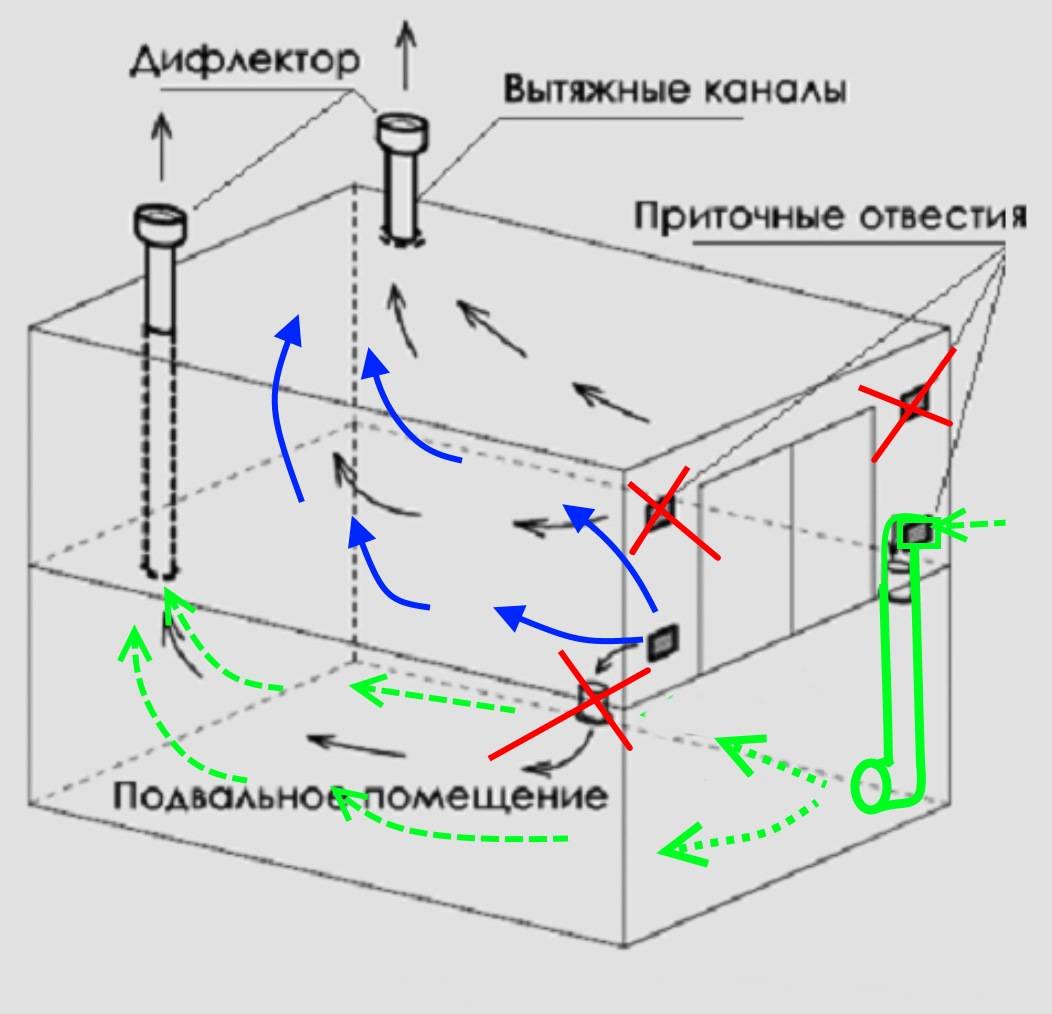

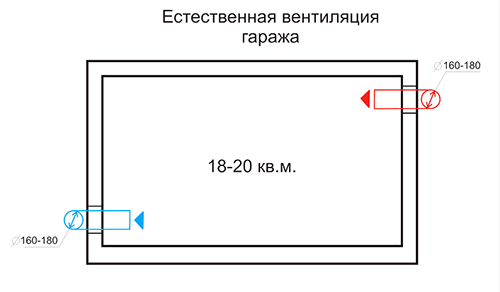

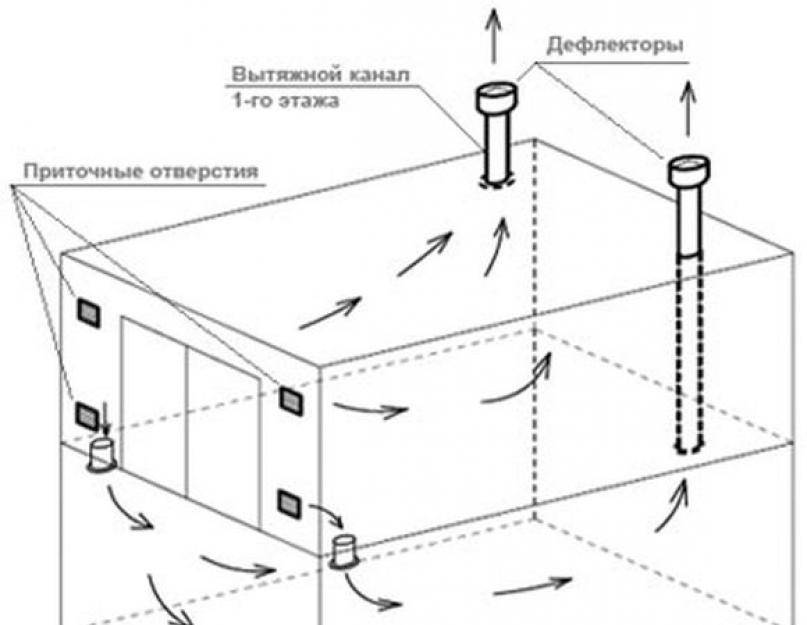

Естественная вентиляция. Схема движения воздуха.

Для гаражей данный тип вентиляции является самым распространенным, благодаря эффективности, простоте и дешевизне. Естественная вентиляция работает по следующей схеме: потоки отработанного воздуха нагреваются и выводятся через отводной канал, при этом в помещении гаража возникает зона разряжения, которая тут же заполняется воздухом из притока.

Чтобы выполнить монтаж самостоятельно, необходимо подготовить следующие инструменты:

Перфоратор для долбления отверстий.
Болгарка или пила по металлу.
Трубы ПВХ (их номенклатуры канализационных изделий).
Решетки на концы труб снаружи.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии

Пошагово монтаж осуществляется следующим образом:

Необходимо произвести расчет площади вентканалов. Не путать площадь с диаметром. Для упрощения подсчетов мы представим таблицу с актуальными данными для самостоятельного подбора параметров сечения труб для вентиляции.
Перфоратором изготавливаются отверстия, в которое будут вмонтированы трубы ПВХ. Герметичность обеспечивается посредством монтажной пены. Приточное отверстие должно быть внизу, отводное – вверху и на противоположной стене.
Наружные отверстия закрываются решетками.

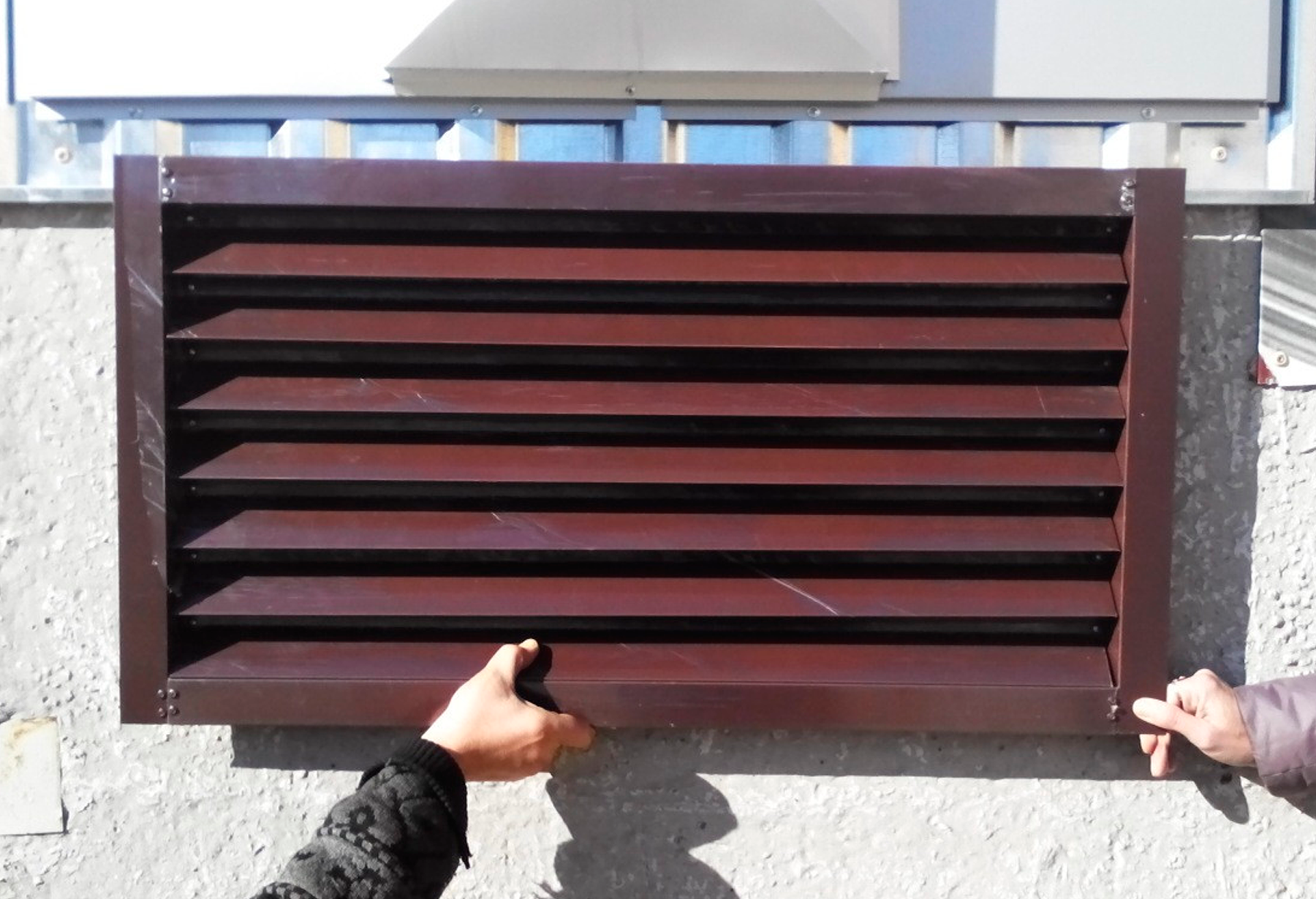

Важно! Многие защитные решетки смонтированы, как диафрагма, которая позволяет регулировку сечения, тем самым позволяя уменьшить (увеличить) приток воздуха в помещение. Это актуально в зимний период.

Наружные отверстия труб закрываются решетками во избежание проникновения мелких грызунов

Схема принудительной вентиляции в гараже

Механическое побуждение циркуляции воздуха является более эффективным вариантом обеспечения гаража свежим воздухом. Приток будет обеспечен вентиляторами, которое дополнительно монтируются в систему. При этом площадь гаража не играет большого значения, в случае если речь идет о частном помещении стандартных габаритов. Следует отметить тот факт, что для обеспечения такой вентиляции потребуется электроэнергия и покупка дополнительного оборудования. Если гараж располагается под землей, то принудительная вентиляция – это единственный возможный способ обеспечения помещения свежим воздухом.

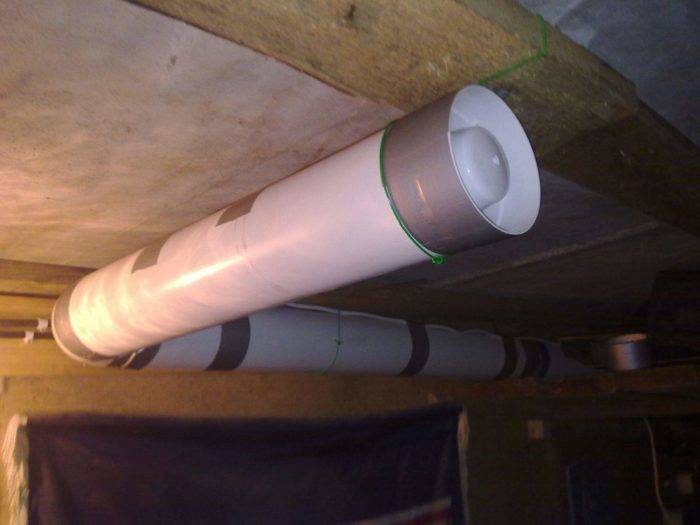

Приточный вентилятор для организации принудительной вентиляции

Данная система наиболее целесообразна в зимний период, так как она может быть дооснащена различными устройствами прогрева воздуха.

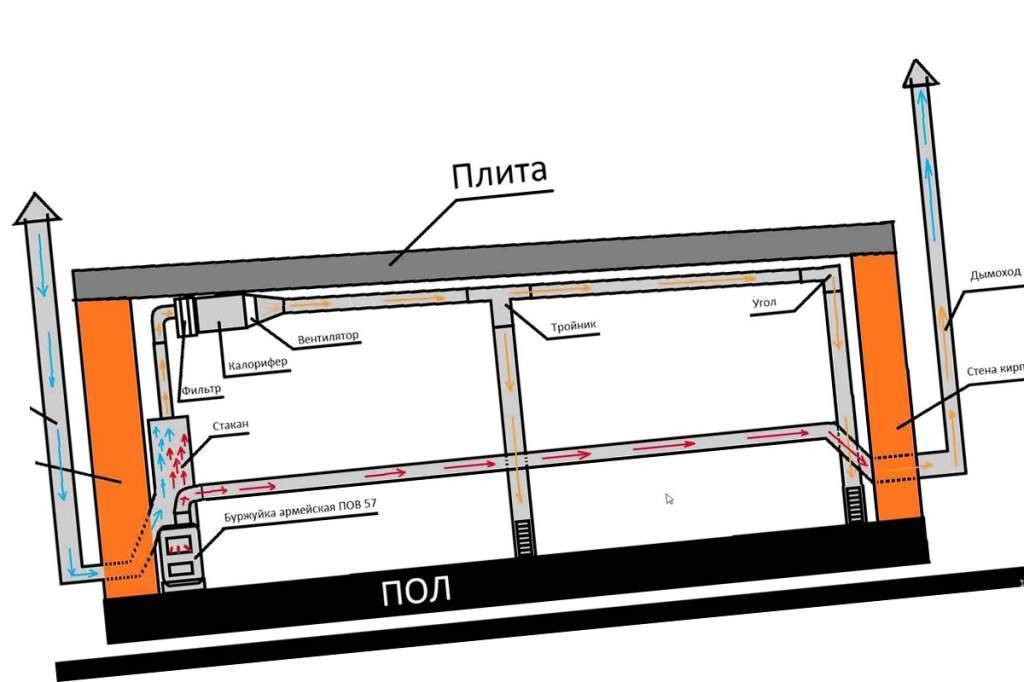

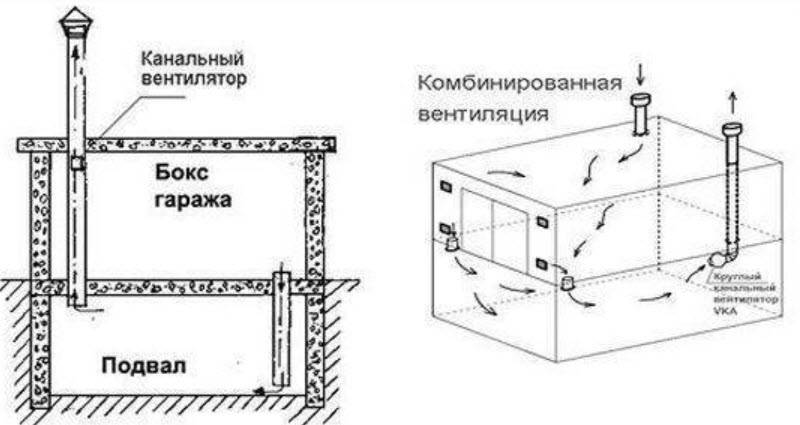

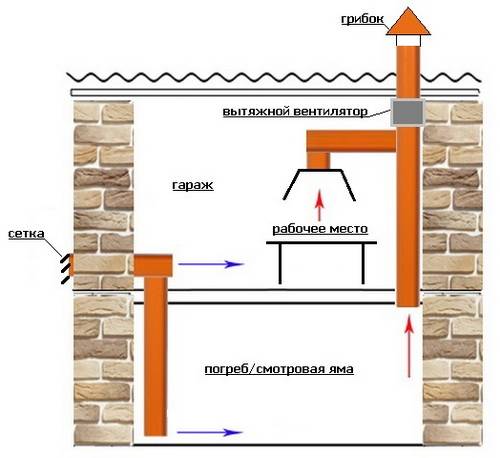

Комбинированный способ вентилирования гаража

Данный способ представляет собой комбинацию из естественной системы для наполнения помещения воздухом с принудительной для его отвода с помощью вентилятора. В итоге вентилятор, смонтированный на оттоке, дополнительно создает тягу для притока воздуха через естественный приток.

Принудительная система вентилирования обеспечит более эффективную вентиляцию гаража

Эффективность системы практически не зависит от того, в каком месте будет смонтирован вентилятор для оттока и труба для притока. Трубы можно монтировать даже на одной стене, но нельзя выполнять монтаж труб против друг друга – в этом случае возникнет устойчивая тяга без циркуляции воздуха внутри помещения.

В заключение отметим тот факт, что многие владельцы гаражей дооснащают приточную систему дополнительными вентиляторами. Это мероприятие считается актуальным только в том случае, если труба установлена вертикально и при монтаже были проложены сгибы. Если правильно проанализировать все инженерно-архитектурные параметры гаража, то можно правильно обустроить вентиляционную систему, используя рекомендации данной статьи.

Очищение воздуха в погребе

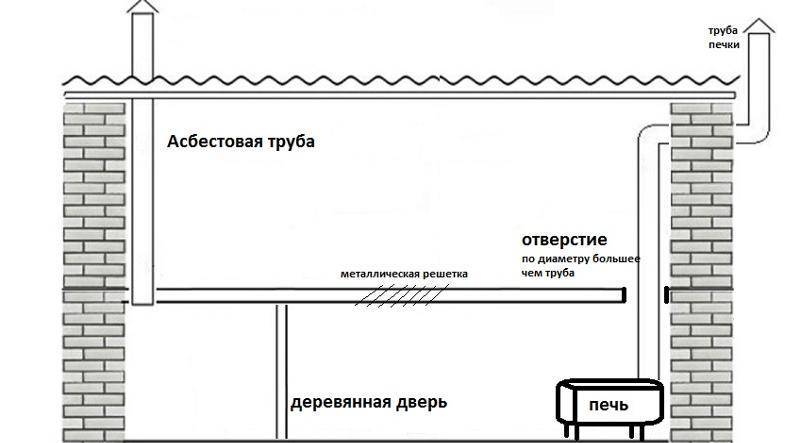

Совмещение вентиляции погреба и гаража

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

Также стоит позаботиться и о защите вытяжки.
