2.1.Система отопления
Отопление – обогрев помещений с целью возмещения в них тепловых потерь и поддержания устанавливаемой нормами или другими требованиями температуры воздушной среды.
Система отопления – совокупность взаимоувязанных технических элементов и устройств, предназначенных для передачи в обогреваемые помещения требуемого количества теплоты и поддержания в них заданной температуры воздушной среды. Назначение систем отопления состоит в обеспечении теплом здания в холодный период года.
Генератором тепла для систем отопления может служить отопительный котельный агрегат, в котором сжигается топливо, а выделяемое тепло передается теплоносителю. В качестве теплоносителя в системах отопления служат вода, пар, воздух и дымовые газы.
Системы отопления подразделяются на местные и центральные. Местное отопление – это такой вид отопления, при котором генератор тепла и нагревательные прибор конструктивно скомпонованы вместе и установлены в обогревательном помещении. Центральные системы отопления – системы, предназначенные для отопления нескольких помещений из единого теплового пункта, в котором размещается генератор тепла. В таких системах генератор вынесен за пределы отапливаемого помещения. Центральными могут быть системы водяного, парового и воздушного отопления.
Классификация систем водяного отопления:
по схеме питания приборов – двухтрубные (вода поступает в приборы по одним стоякам, а отводится по другим, приборы присоединены параллельно по теплоносителю) и однотрубные (вода поступает в прибор и отводится из него по одному стояку, приборы присоединены последовательно по теплоносителю; те и другие системы бывают вертикальные и горизонтальные);
Рис. Двухтрубная система Рис. Однотрубная система
по расположению подающих магистралей – системы с верхней разводкой (при прокладке подающих магистралей по чердаку или под потолком верхнего этажа) и с нижней разводкой (при прокладке подающих магистралей по подвалу, над полом 1-го этажа или в подпольных каналах);
по направлению движения воды в подающих и обратных магистралях – тупиковые (при встречным движении воды) и с попутным движением (при движении воды в одном направлении).
Системы водяного отопления, предназначенные для обогрева отдельных квартир и одноэтажных зимних дач, питаемых теплом от местного источника, называют системами квартирного отопления.
Расширительный бак представляет собой емкость, присоединенную к системе отопления и сообщающуюся с атмосферой. Устанавливается он выше самой высокой точки системы. Это устройство воспринимает излишек воды при повышении температуры в системе и восполняет убыль воды при ее понижении.
Современные котлы отопления
Котловое оборудование по-прежнему востребовано, но на смену традиционным агрегатам в отопления пришли новые устройства, соответствующие всем критерием качества и обладающие очень достойными техническими характеристиками.
Конденсационный котёл
Работа нового типа теплового генератора базируется на образовании углекислого газа и воды в процессе сгорания топлива с высвобождением большого количества энергии. Конструкция такого котла включает в себя камеру сгорания с горелкой, систему топливной подачи и вентилятор для нагнетания воздуха, а также камеру доохлаждения и резервуар, в котором собирается конденсат.
Показатели КПД газового конденсационного котла достигают 97% (у традиционных максимум 93%), что заметно превосходит аналогичные данные оборудования, работающего с применением жидкого и твёрдого топлива. Таким образом можно добиться не только максимальной эффективности работы отопительной автономной системы, но и сделать потребление энергоресурсов максимально экономичным.
Многие страны Европы отказываются от использования традиционных газовых котлов и переходят на современное новое решение в системах отопления – на конденсационные котлы.
Настенные газовые котлы
Напольные версии используются в последнее время всё реже. Актуальным становится монтаж настенных моделей, работающих на сжиженном или магистральном газе. Он обеспечивает не только обогрев помещений, но и бесперебойное горячее водоснабжение дома. Оборудование настенного типа обладает рядом преимуществ, среди которых компактные размеры и вполне современный дизайн.
С конструктивной точки зрения различаются устройства с открытой и закрытой камерой сгорания в одно- и двухконтурном исполнении. При выборе модели целесообразно ориентироваться на показатели мощности агрегата, его габариты (особенно актуально в небольших помещениях), а также наличие необходимого функционала.
По экономичности с настенными газовыми котлами могут тягаться только конденсационные котлы, но и стоят они достаточно дорого.
Электрический котёл с автоматикой
Последнее слово в обустройстве системы обогрева загородного дома – это электрические котлы, оснащённые погодозависимой автоматикой или опцией автоматического повышения/понижения мощности. Целый комплекс дополнительного дорогостоящего оборудования обеспечивает управление расходом топлива, а также предупреждает излишнее охлаждение или сильный перегрев воздуха в помещении.
Стоимость таких котлов достаточно высокая, но и преимущества эксплуатации вполне очевидны. Отсутствует необходимость регулярно вручную изменять параметры температурного режима в зависимости от погодных условий. Хорошо зарекомендовавшие себя модели долговечны и просты в обслуживании, отличаются высокой степенью надёжности и безопасны в эксплуатации.
Угольные котлы бункерного типа
Если взглянуть на новые решения в системах отопления на базе угольных котлов, то тут выделяются бункерные решения. Твёрдотопливные агрегаты бункерного типа различаются вместимостью встроенного топливного резервуара и другими немаловажными техническими характеристиками. Высокий спрос на такие модели обусловлен автоматическим шнековым механизмом топливной подачи, принудительным нагнетанием воздуха и удалением продуктов сгорания, функцией самоочистки.
В устройствах нового типа бесперебойную работу обеспечивает микропроцессорный контроллер и система электророзжига. При порционной подаче топлива происходит его полное сгорание и наблюдается минимальное количество недогара с максимально тепловой отдачей. Бункерное оборудование чаще всего оснащается ретортной горелкой или горелочным устройством АКМ.
Однотрубная отопительная система
Однотрубное теплоснабжение многоквартирного дома имеет массу недостатков, главным среди которых являются значительные потери тепла в процессе транспортировки горячей воды. В данном контуре теплоноситель подают снизу вверх, после чего он попадает в батареи, отдает тепло и возвращается назад в ту же самую трубу. К конечным потребителям, проживающим на верхних этажах, прежде горячая вода доходит в еле теплом состоянии.
Еще одним недостатком такого теплоснабжения является невозможность замены радиатора в отопительный сезон без слива воды со всей системы. В подобных случаях необходима установка перемычек, благодаря чему появляется возможность отключить батарею, а теплоноситель направить по ним.
Таким образом, с одной стороны в результате установки контура однотрубной отопительной системы получается экономия, а с другой – возникают серьезные проблемы относительно распределения тепла по квартирам. В них жильцы зимой мерзнут.

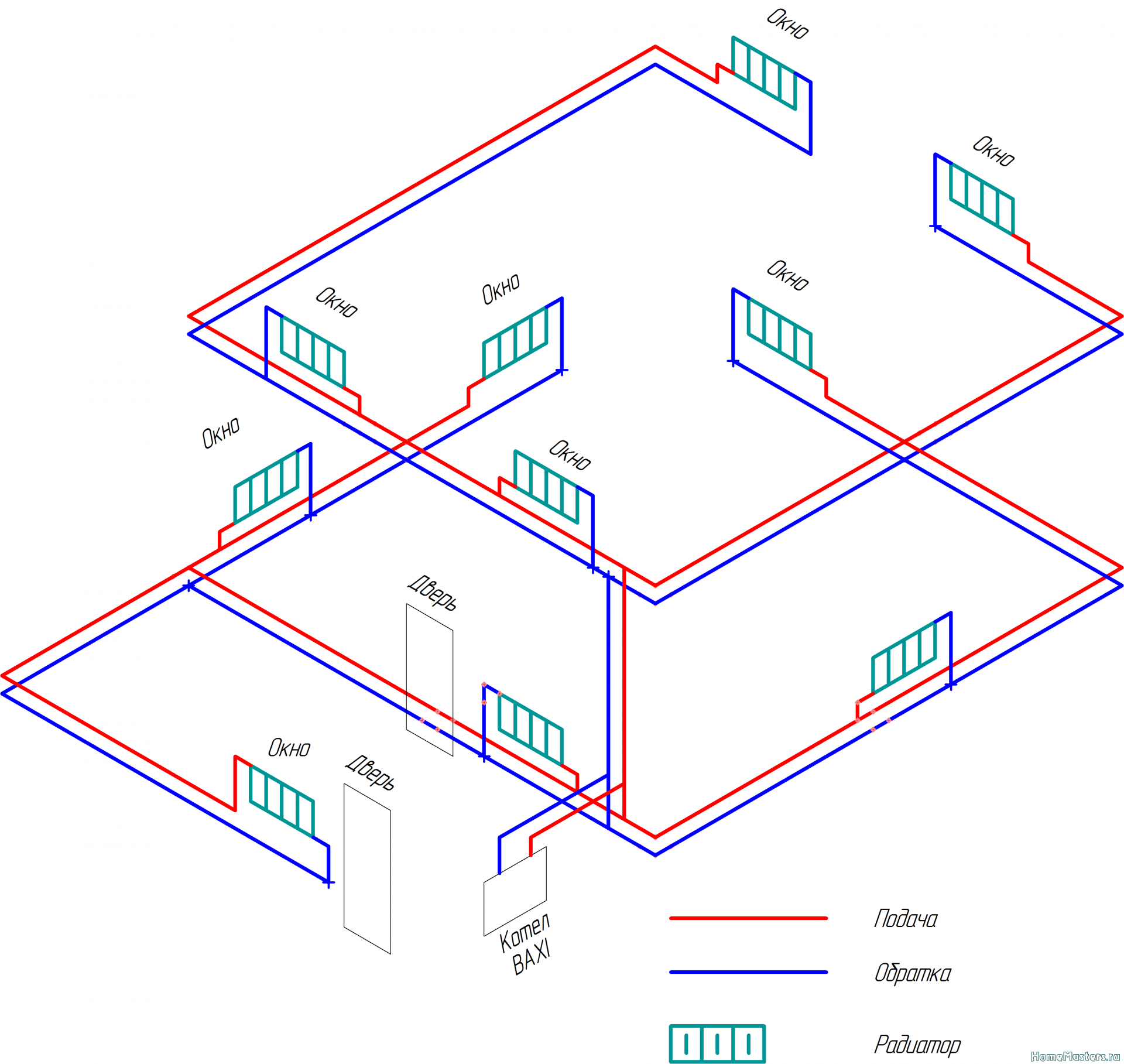

Двухтрубная система отопления
Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.
При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.
Какие преимущества обеспечивает такая разводка?
На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?
- Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
- В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
- При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
- Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.
Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.
Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.
Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя
Классификация двухтрубной системы отопления
Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.
По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.
Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.
По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.
При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.
Недостатки двухтрубной системы
Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.
До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
Альтернативные источники энергии
Существуют источники энергии (тепловой и электрической), которые считаются условно бесплатными – обычно их называют альтернативными. К ним относят теплоту водоемов и подземных вод, воздуха и грунта, энергию силы ветра и теплоту солнечного излучения. Эти разновидности энергии можно применять для целей отопления, производства горячей воды и освещения, сбор энергоресурсов производится с помощью специального оборудования:
- Тепловых насосов различных модификаций;
- Электрических ветрогенераторов;
- Солнечных панелей и коллекторов.
Действительно – полученная энергия является бесплатной и восполняется природой – ресурсы ее практически неисчерпаемы. Но получить альтернативные энергоносители не так просто. Для реализации альтернативного энергоснабжения требуется наличие источника энергии, необходимо приобрести и смонтировать дорогостоящее оборудование. Применение альтернативных установок также требует выполнения целого ряда условий – поэтому применение их в наших широтах не получило распространения. Важным аспектом является и стоимость оборудования – сроки его окупаемости часто совпадают с нормативным сроком службы – в этом случае извлечь экономическую выгоду довольно трудно.
Отопление с помощью какой системы является более надежным
Решая, какую систему отопления выбрать, следует помнить, что самыми надежными, как правило, являются те системы, которые просты в конструктивном отношении. Малое число элементов, входящих в состав системы, значительно снижает вероятность выхода ее из строя.
Проверенность и, соответственно, популярность конкретной системы является также показателем ее надежности. Такие системы хорошо известны для монтажников, которые всегда сумеют установить их в соответствии с техническими нормами и пожеланиями хозяина.
Надежность также выражается и в возможности системы обеспечивать обогрев практически всегда. Если взять, например, оборудование, обогревающее дом за счет природных источников (земли, солнца), оно будет бесполезным, если погода окажется неблагоприятной.
Ни печи, ни камины, ни твердотопливные котлы не дадут нам тепла, если вовремя не позаботиться и не загрузить в них топливо.
Если говорить об оборудовании, работающем на газе или на жидком топливе, то его надежность выше, поскольку подача топлива в нем производится автоматически. Но и их надежность является ограниченной: запас топлива должен быть заготовлен заранее.
Самой высокой надежностью обладает электроотопительное оборудование. У него довольно несложная структура, оно редко ломается. Вы можете возразить, что проблемой могут быть перебои с электричеством. Но ведь практически любое современное оборудование, на каком бы топливе оно ни работало, остановится, если вдруг исчезнет электричество. Кроме дедовской печи. пожалуй. Но ее ведь системой едва ли и назовешь.
Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Что требуется для монтажа
В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.
Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.
На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.
Выбор теплового источника
Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:
- Объем отапливаемых помещений.
- Климатические особенности региона.
- Толщина наружных стен.
- Наличие теплоизоляции основных конструктивных элементов здания.
- Наличия подвального и чердачного помещения.
При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества
Трубы
Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.
В настоящее время трубную разводку лучше всего проводить из следующих материалов:
- полипропиленовые с внутренним армированием из алюминия или стекловолокна;
- металлопластик;
- сшитый полиэтилен;
- полиэтилен с добавками PE-RT;
- медь.
Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.
Обзор схем и составных элементов системы отопления
На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.
Гравитационная система отопления
Схема гравитационного отопления
Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.
До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:
- Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
- Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
- Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
- Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.
Комплектация радиатора для однотрубной системы отопления
Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.
Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.
Для монтирования радиатора отопления обязательно предусматривают наличие в нем крана Маевского. Он необходим для устранения воздушных пробок в системе.

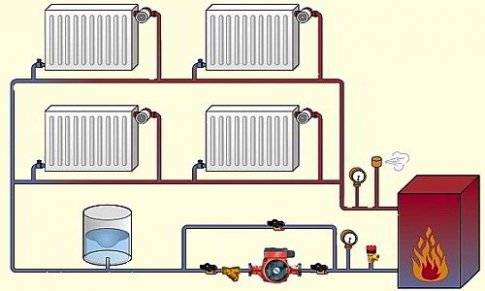

Схема системы отопления с принудительной циркуляцией
Закрытая схема отопления с твердотопливным котлом
Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.
Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:
- Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
- Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
- Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
- Запорная арматура ;
- Узел подпитки .
Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.
Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.
Двухтрубные системы обогрева
Двухтрубная вертикальная система водяного отопления с верхней разводкой: 1 – подающая магистраль, 2 – подающий стояк, 3 – стояк обратной линии, 4 – регулирующий кран.
В двухтрубной системе отопления монтируются две трубы – подающая и обратная. Соответственно, отопительные элементы врезаются в обе трубы. Такая система отопления дома обеспечивает более равномерный прогрев радиаторов. Двухтрубные горизонтальные системы бывают тупиковые, прямоточные и коллекторные. Они применяются в одноэтажных домах со свободной планировкой с минимальным количеством перегородок. Монтаж тупиковой системы отопления своими руками подразумевает то, что прямой и возвратный теплоноситель будут двигаться в противоположных направлениях. В этой системе разная длина циркуляционных колец, которая зависит от расстояния между нагревательным элементом и котлом. Чем ближе расположены к главному стояку радиаторы, тем лучше они будут прогреваться. Для решения этой проблемы нужно спроектировать отопление частного дома таким образом, чтобы сократить протяженность магистралей; вместо одного контура большой протяженности сделать два или несколько коротких контуров с одинаковым гидравлическим сопротивлением. В итоге сумма гидравлических сопротивлений всех контуров должна соответствовать (или быть чуть меньше) величине циркуляционного напора.
Двухтрубная вертикальная система водяного отопления с нижней разводкой: 1 – подающая магистраль, 2 – подающий стояк, 3 – стояк обратной линии, 4 – краны у приборов, 5 – нагревательные приборы, 6 – выпуск воздуха, 7 – обратная магистраль.
При использовании прямоточных систем направления прямого и возвратного теплоносителя совпадают. Так как циркуляционные кольца имеют одинаковую длину, то и во всех радиаторах прогрев теплоносителя будет равномерный. Поскольку монтаж этой системы требует дополнительного расхода труб, то она используется в случае, когда в тупиковой системе обогрева невозможно увязать между собой циркуляционные кольца. Коллекторная система обогрева дома подразумевает индивидуальное подключение каждого радиатора от коллектора, что способствует равномерному нагреву отопительных элементов. Трубы скрываются в конструкции пола, а коллекторы устанавливаются в центре дома в нишах стен или помещаются в коллекторные шкафчики. Чтобы иметь возможность отключать от циркуляции некоторые радиаторы, можно каждый отвод коллектора снабдить своей запорной арматурой (шаровыми кранами). Необходимым условием нормальной работы системы является использование циркуляционного насоса, что уменьшит разность температур теплоносителя на входе и выходе. Система станет более простой, компактной и эффективной. Недостаток коллекторного способа отопления – большая протяжность труб. Особенности монтажа отопления частных домов с верхней разводкой заключаются в том, что магистральные трубопроводы находятся выше радиаторов (под потолком верхнего этажа или на чердаке). Расширительный бачок тоже устанавливается на чердаке. Теплоноситель циркулирует при помощи насоса из нагревательного котла вверх и через стояки поступает к отопительным элементам. Отдав тепло, он попадает в обратный трубопровод, который устанавливают над полом нижнего этажа или в подвале. Нижняя разводка, установленная своими руками, имеет ряд особенностей: подающий и обратный трубопроводы монтируются в полу или над полом нижнего этажа; теплоноситель поступает в каждый радиатор независимо; обязательная установка на верхних радиаторах кранов для спуска воздуха из системы. Ее преимущества – хорошая регулировку системы, возможность отключения каждого радиатора, возможность постепенного запуска в эксплуатацию системы по мере строительства здания, отсутствие на верхнем этаже стояков и подающей трубы. От качественного проекта и монтажа системы отопления своими руками зависит комфортное обитание его жителей. Нужно учитывать тот факт, что слишком высокая и слишком низкая температуры в помещении – одинаково неприятны. Сейчас большую роль для дизайна интерьера играют тип элементов отопления и наличие видимых участков труб теплосети.
Перед тем как устанавливать систему отопления своими руками, посоветуйтесь с профессионалами в этом вопросе. Тщательно продуманный обогрев дома, правильно подобранный котел и отопительные приборы обеспечат уютное проживание в вашем доме в любую погоду.
Виды разводки магистрали
Однотрубная система. при которой все радиаторы соединяются при помощи одной трубы, на сегодняшний день считается морально устаревшей и применяется редко. Ее недостатком является неровный прогрев комнат. По мере движения воды от батареи к батарее жидкость постепенно остывает, и в последнее помещение приходит уже почти полностью холодной.
Однотрубная система отопления
Чуть исправить положение можно с помощью добавления байпасов (перемычек между трубами), оснащенных регулировочными кранами. Такую конструкцию называют «ленинградкой» .
Система отопления «ленинградка»
Однако более совершенным вариантом является двухтрубная система. при которой горячий теплоноситель идет по верхней трубе, а обратно остывшая жидкость возвращается по второй трубе. Такой метод может применяться как в системах с принудительной, так и естественной циркуляцией.
Коллекторная система является более сложным вариантом и применяется редко, в основном при оснащении многоэтажных домов большой площади. Теплоноситель в ней распределяется равномерно по всей системе, при этом интенсивность обогрева каждого радиатора можно регулировать. Иногда такой метод называют лучевым.

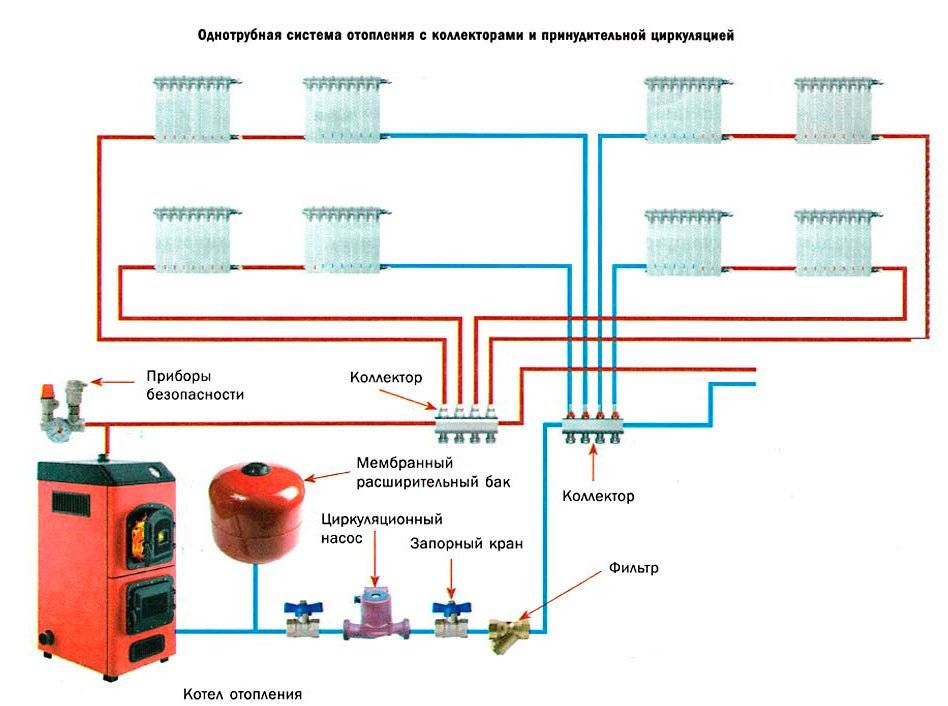

Коллекторная (лучевая) разводка
