Как подключить электричество от столба к дому

Подготовительные мероприятия перед проведением света в жилищную постройку

Процедуру начинают с составления схемы расположения питающих линий.

Для этого используют такие способы:

• чертеж на бумаге с помощью карандаша;
• специальные компьютерные системы.

Предварительно составляют план дома и вспомогательных построек.

Выбор кабеля

Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.

Полученную силу тока используют при подборе сечения по таблице:

Сечение, мм²	Сила тока, А
Открытая укладка	Укладка в 1 трубе
2 1-жильных	3 1-жильных	4 1-жильных	1 2-жильного	1 3-жильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	57	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

Определение расчетных нагрузок

После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.

Необходимые материалы и инструменты

Для монтажа дачной электропроводки потребуются:

• ножницы для резки кабелей;

• набор отверток;
• пассатижи;
• болгарка;
• молоток, зубило;
• нож;
• шпатель;
• рулетка;
• кабели нужного сечения;
• розетки, выключатели;
• приборы учета;
• защитные автоматы, УЗО;
• распределительные коробки;
• крепежные элементы;
• подрозетники.

Какие нужно соблюдать требования безопасности?

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы

Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится

Но участок, который проводится по стенам здания, нужно запрятать.
На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Подготовка

Схема правильного ввода электричества начинается с выбора конкретного типа подвода электрокабеля в дом. Существует только два типа: подземный и воздушный способы. У каждого из этих вариантов есть свои преимущества и недостатки.

Воздушный ввод кабеля

Стоит отметить, что воздушный ввод кабеля отлично подойдет тогда, если нет лишних средств и времени на установку электросети. Однако нужно понимать, что далеко не каждый дом соответствует всем требованиям, которые представлены к воздушному типу ввода электрокабеля.

• Самым главным требованием является высота, на которой должно происходить подключение дома к электросети. Высота, согласно правовому регламенту должна быть не менее 3 м, некоторые частные дома этому требованию не соответствуют.

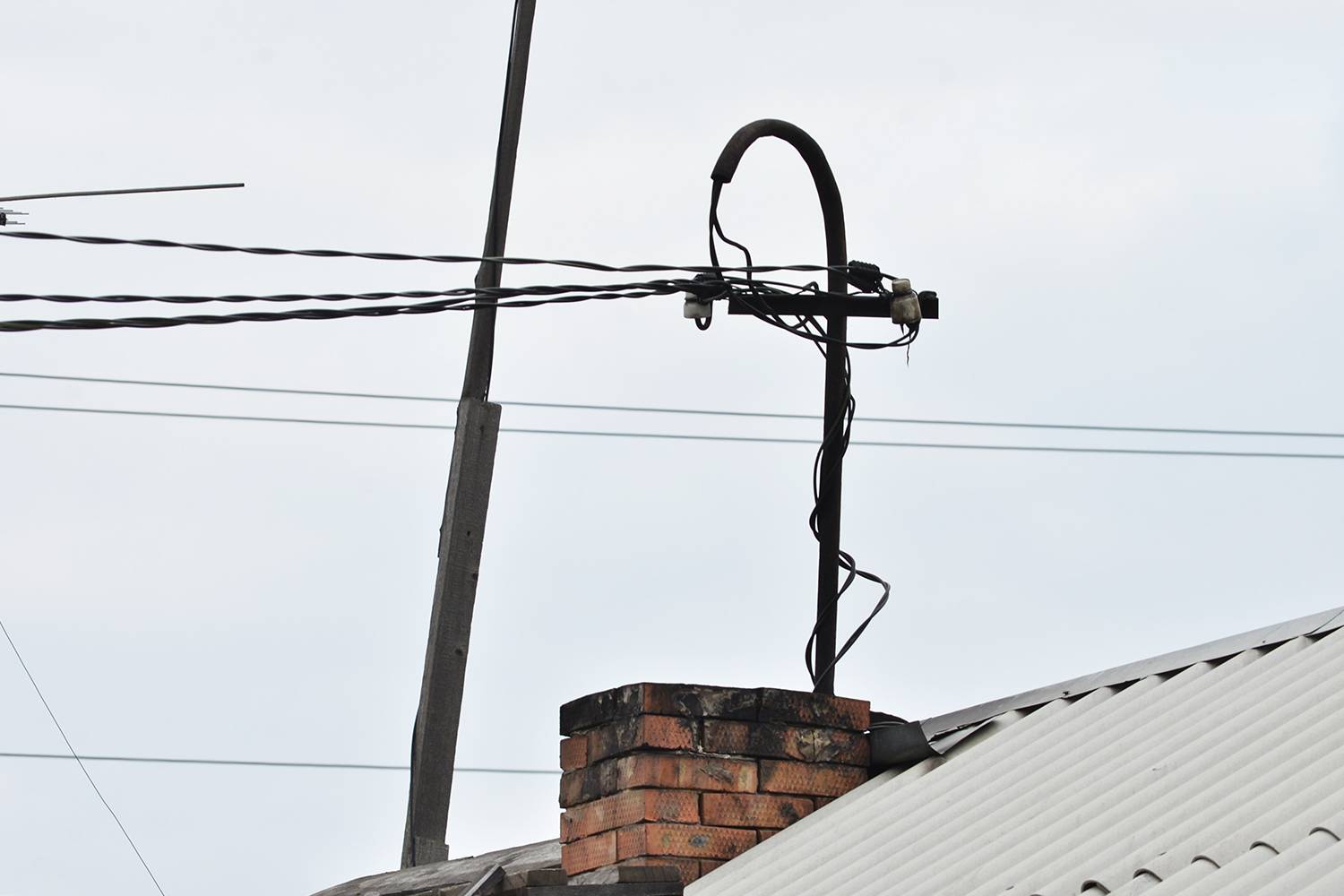

• Можно применить небольшую хитрость, монтируется надежный столб, он прикрепляется к внешней стене постройки, где будет удобнее подводить кабель от столба ЛЭП.
• Далее, к этому столбу монтируется щиток распределения, на который и подключается электрокабель. Таким образом, если высота здания не соответствует нормативам, можно использовать высокий столб, включив его в конструкцию постройки, обойдя ограничения.
• Значительно проще, если дом имеет нужную высоту, тогда на одной из внешних стен дома устанавливается щиток распределения, в которую подключается кабель, идущий от ЛЭП.

При прямом вводе электрокабеля от столба, расстояние от него до здания не должно быть больше 10 метров. В том случае, если столб находится дальше, необходимо использовать подпорку, которая устанавливается между постройкой и основным столбом, таким образом можно протянуть кабель до нужного участка.

Также из-за того, что кабели открыты, они подвержены воздействию погодных и физических воздействий, что создает риск их повреждения.

Подземный ввод кабеля

Ввод электричества в деревянный дом можно сделать посредством подземной траншеи. Этот способ более трудозатратный, требует дополнительных средств, однако он более безопасный.

Подготовка к подведению кабеля таким образом начинается с выбора типа кабеля. Рекомендуется использовать усиленный или бронированный, вне зависимости от мощности. Это обусловлено тем, что под землей на него будут воздействовать влага и прочие факторы, которые могут способствовать возникновению коррозии и повреждению кабеля.

• Углубление должно быть 70 см тогда, если используется слой дополнительной защиты в виде красного кирпича или плиты из бетона. Первоначально на дно выкладывается слой из песка, после чего выкладывается защитный слой.
• Если нет необходимости создавать дополнительную защиту, углубление для кабеля должно быть быть 100 см. Ввод кабеля осуществляется посредством металлический трубки, которая возвышается не менее, чем на 2 м над поверхностью земли.
• Эта трубка должна плотно прилегать к столбу ЛЭП, ответвление кабеля от него уходит в трубу, через которую он проходит и по траншее. Далее, также с трубой, отвод проводится в постройку, к щиту распределения. Тут есть 2 способа: провести снаружи или внутри здания.

Отведение СИП от ВЛ к дому

Для того чтобы выполнить подключение СИП провода от столба к дому, необходимо точно замерить расстояние до ближайшей опоры. Если оно превышает 25 метров, придётся ставить дополнительный электростолб – возможно, прямо во дворе.

Если же норматив соблюдён, можно прокидывать провод непосредственно от уличной опоры. Разбираемся, что для этого нужно.

Необходимая арматура

Для проведения монтажных работ требуется такая арматура:

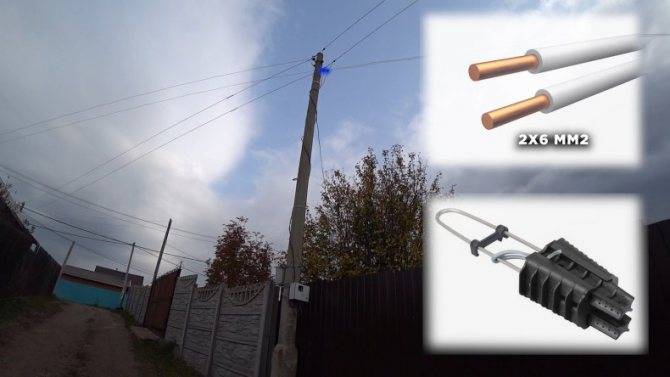

Чтобы осуществить монтаж СИП кабеля от столба к дому, нужно 2 зажима, и ещё два на дополнительную ответвительную опору, если таковая будет устанавливаться.

Лентой из оцинкованной стали осуществляется крепление СИП к столбу ЛЭП. Для одной опоры требуется 1 метр ленты.

Усиленные скрепы (букели) применяются для фиксации стального бандажа. На один кронштейн идёт 2 штуки.

Для фиксации провода ответвления на опоре потребуется 2 или 4 кронштейна. К столбу они крепятся лентой, а к фасаду здания – анкерами.

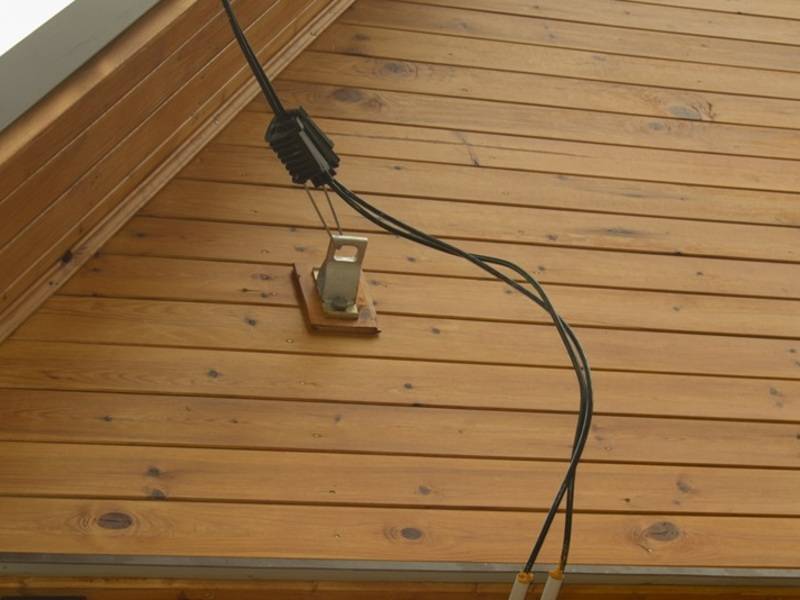

Крепление СИП к стене здания выполняется с помощью этого нехитрого приспособления. Устанавливается с интервалом 70 см, поэтому количество рассчитывается исходя из общей длины ввода.

Установка анкеров и протяжка провода

Сверлить электрическую опору нельзя, поэтому для установки кронштейнов здесь используются не анкерные болты, а бандажная лента. Её оборачивают в два ряда вокруг столба и фиксируют скрепками (букелями).

Затем из анкерного зажима вынимают клин, который на фото показан красной стрелкой, через него протягивается провод и клин вставляется обратно.

Для присоединения к ВЛ требуется установить ответвительные зажимы одной стороной на магистральный провод, а другой – к проводу, который будет идти к дому. На картинке стрелкой показан центральный болт. Его необходимо затягивать накидным ключом до тех пор, пока он не оторвётся.

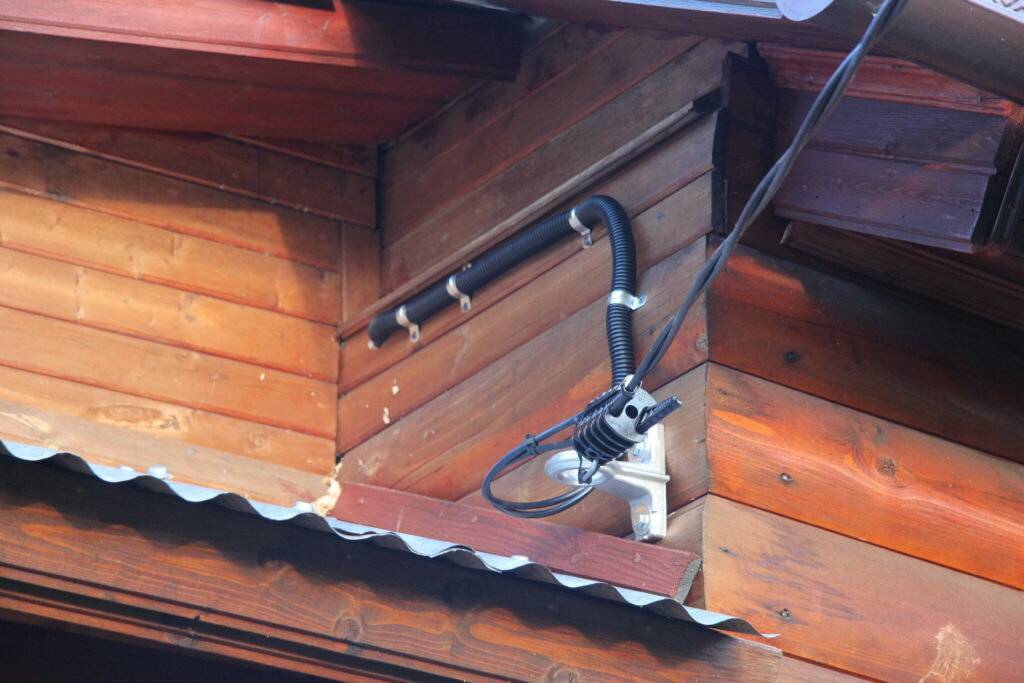

Провод прокидывается в сторону дома, где для его крепления также устанавливается кронштейн. Только здесь он будет фиксироваться не бандажом, а болтами.

Тип анкеров для монтажа на фасад подбирается исходя из стенового материала. После закрепления кронштейна, за его ушко цепляется анкерный зажим с вдетым в него проводом аналогично тому, как это делалось на противоположном конце. Установку зажима нужно выполнить так, чтобы провод между столбом и стеной дома был натянут, а не провисал.

Электрические столбы: выбор и установка

При выборе столба следует учитывать его материал и высоту. Для установки столбов используются металлические и бетонные конструкции. Металлические столбы характеризуются высокой прочностью и долговечностью, а бетонные — высокой устойчивостью к внешним воздействиям.

Перед установкой столбов необходимо решить вопрос с фундаментом. Фундаменты должны быть достаточно прочными и надежными, чтобы выдержать нагрузку от столбов и предотвратить их опрокидывание.

Стоимость установки столбов зависит от ряда факторов, в том числе от выбора материалов, высоты столба, сложности работ и удаленности от электросетей. Для получения более точной информации о стоимости целесообразно обратиться к специалисту для проведения предварительного расчета.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

• предназначение воздушной линии;
• эксплуатационные условия, местоположение прокладки, требования к безопасности;
• нужное количество фаз;
• общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
4. СИП-4: жилы изолированы, но сердечники не используются;
5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.

Видео описание

В этом видео показано, как делается прокладка вводного провода в траншее: Проводить кабель сквозь стену требуется в трубе из металла под небольшим наклоном (защита от воды). Для энергосети в 15 кВт с этим типом подключения рекомендуется применять медный ВБбШб с сечением в 10 мм². Требуется избежать пересечения электросети с линиями водопровода и газовых труб под домом.

Углубление нужно размещать параллельно фундаменту на расстоянии от 60 см, а в местах проезда машин провод должен находиться на глубине 1,25 м и быть защищён трубой. Преимуществом данного вида соединения является высокая защита кабеля от внешних механических повреждений и износа от погодных условий.

Недостаток такого подключения в трудоёмкости и денежных затратах, а также невозможности быстро произвести замену повреждённых участков.

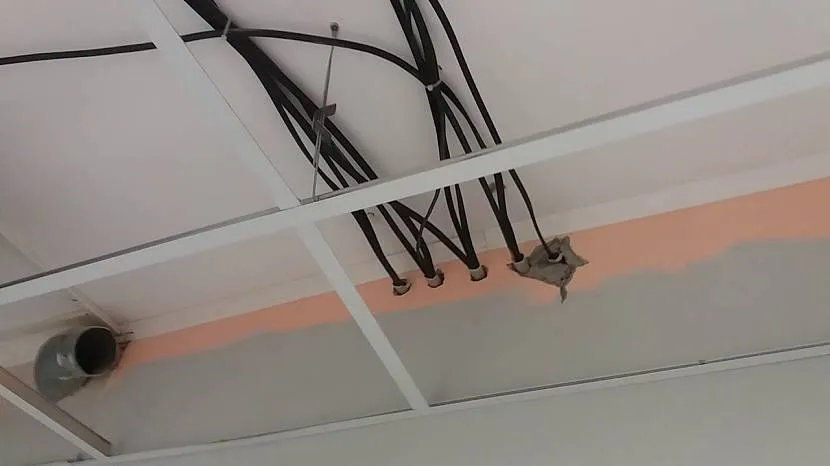

Провод, который проложен через стену Источник i.ytimg.com

Как узнать, где подключаться и кому принадлежат линии электропередач

Чтобы подключиться к электросетям, поблизости должны быть линии электропередачи. У линий есть хозяева: это может быть государственная энергосетевая компания, а еще линия может быть частной — принадлежать предприятию или даже физическому лицу. Однако частный собственник не может выставить любую вздумавшуюся цену за подключение. Ее в любом случае определяет государство.

Нужно учесть, что линии должны быть нужного напряжения. Частные дома в общем случае запитывают от сетей 0,4 кВ напрямую, либо от сетей 6—10 кВ через подстанцию.

Определить напряжение линии можно по табличкам на опорах. Как правило, в населенных пунктах подключиться можно к линиям 6—10 кВ. Такие ЛЭП внешне выглядят минималистично: деревянные или бетонные опоры, между которыми проброшен единственный черный кабель. У высоковольтных ЛЭП стальные опоры сложной конфигурации, множество неизолированных проводов и те подвешены выше.

Есть несколько способов узнать, кому принадлежат ближайшие сети:

1. Посмотреть на портале электросетевых услуг Россетей. Здесь есть подробная информация о подключении к сетям и карта центров питания — на ней можно найти ближайшую к своему дому трансформаторную подстанцию и проверить, можно ли подключиться. Здесь же можно сразу подать заявку на подключение.
2. Воспользоваться специализированными региональными порталами. Например, в Свердловской области есть региональный портал техприсоединения: можно прямо по адресу дома найти владельца ближайших сетей.
3. Обратиться в местную администрацию с запросом, кому принадлежат ЛЭП. Ответить обязаны в течение 15 дней.
4. Посмотреть название компании на ближайшей опоре, на ней должен быть порядковый номер и название обслуживающей организации.

Иногда на опоре указывают собственника линии и телефон. например в данном случае это Ютазинский РЭС (район электрических сетей). По этим данным можно понять, куда обращаться за подключением

Мы ввели адрес на региональном портале техприсоединения и выяснили, что участок свекрови находился в зоне ответственности МРСК «Урал». Воздушная линия электропередачи проходила прямо по нашей улице. По правилам техприсоединения расстояние до ЛЭП считают от границы земельного участка, но мы этого не делали, так как линия стояла очень близко. Было и так понятно, что проблем с расстоянием не будет.

На интерактивных картах часто указано, что ближайшая к дому подстанция перегружена и у нее нет резерва, чтобы подключать потребителей. Это общая проблема энергетики, которую называют дефицитом мощности: оборудование подстанций рассчитано на определенную нагрузку, и чем подстанция старее, тем меньшую мощность она может обеспечить. Но если у вас частный дом и вы запрашиваете обычную мощность 15 кВт, даже при перегруженной подстанции вам не имеют права отказать в подключении.

Закон говорит, что энергетики должны подключить частный дом независимо от того, есть или нет техническая возможность, самостоятельно решив вопрос с дефицитом мощности или реконструкцией электросетевого оборудования.

В такой ситуации в техусловиях будут прописаны требования об увеличении мощности от смежной сетевой организации и к усилению электросети: это может быть модернизация подстанции, строительство новой ЛЭП или увеличение сечения кабеля. Эти требования не касаются хозяев дома, энергетики прописывают их сами для себя.

Как правило, сетевики знают слабые места и закладывают деньги на реконструкцию изношенных линий и оборудования в своих инвестиционных программах. Там, где активно строят новые дома или выделяют участки под ИЖС, энергетики стараются сразу ставить подстанции с большим запасом мощности.

На самом деле сетевые компании делают это не в убыток себе. По закону они могут компенсировать эти затраты за счет тарифов на электроэнергию: сетевые организации так и поступают.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

через клеммную колодку;

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

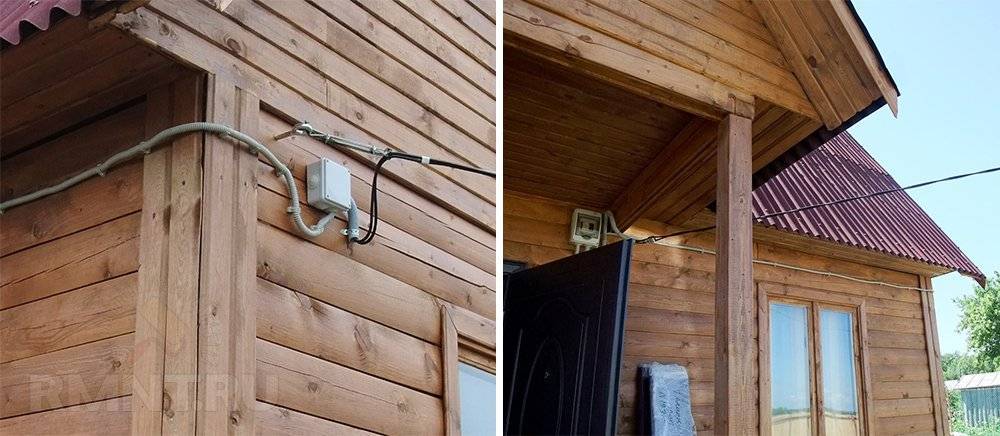

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

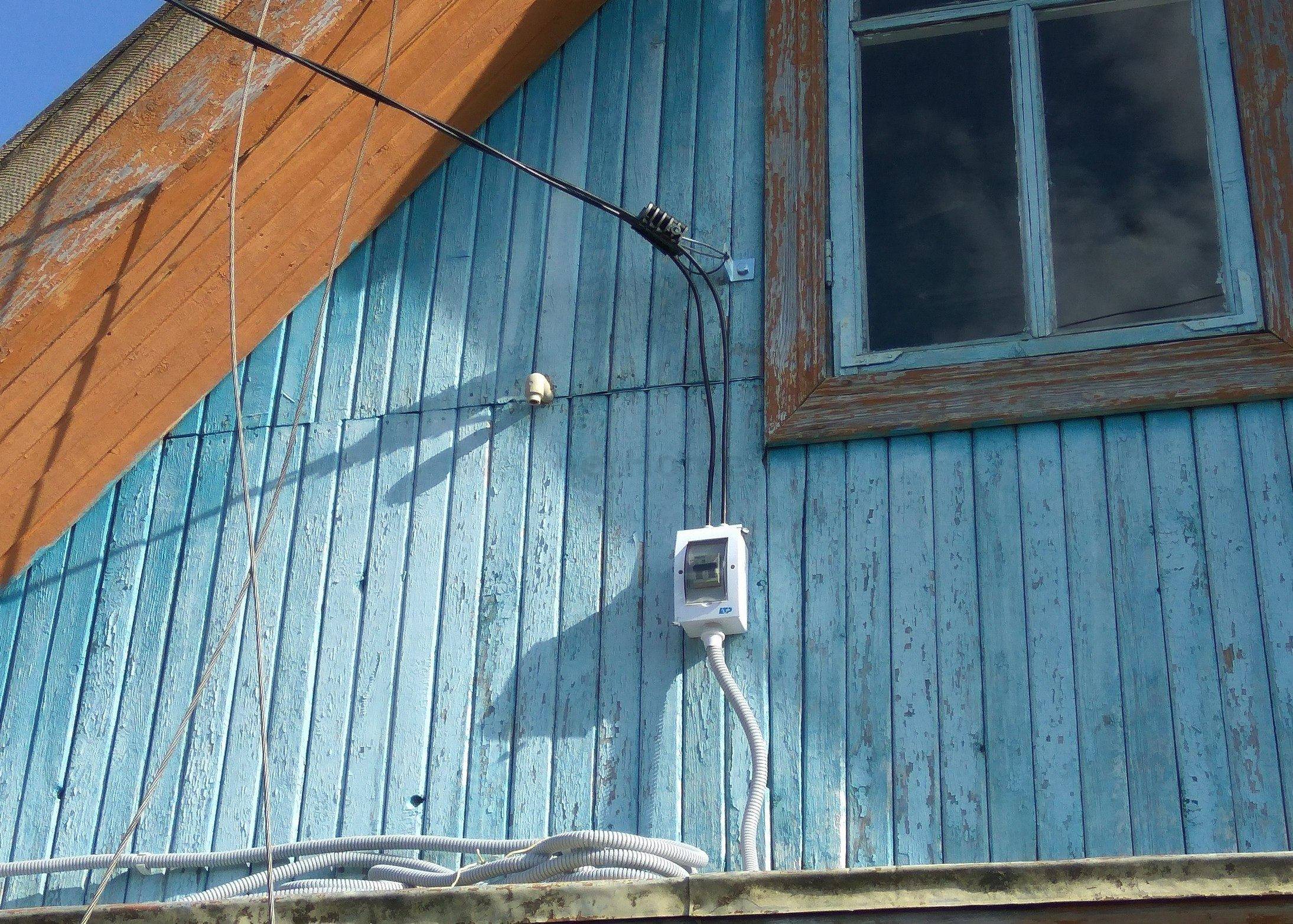

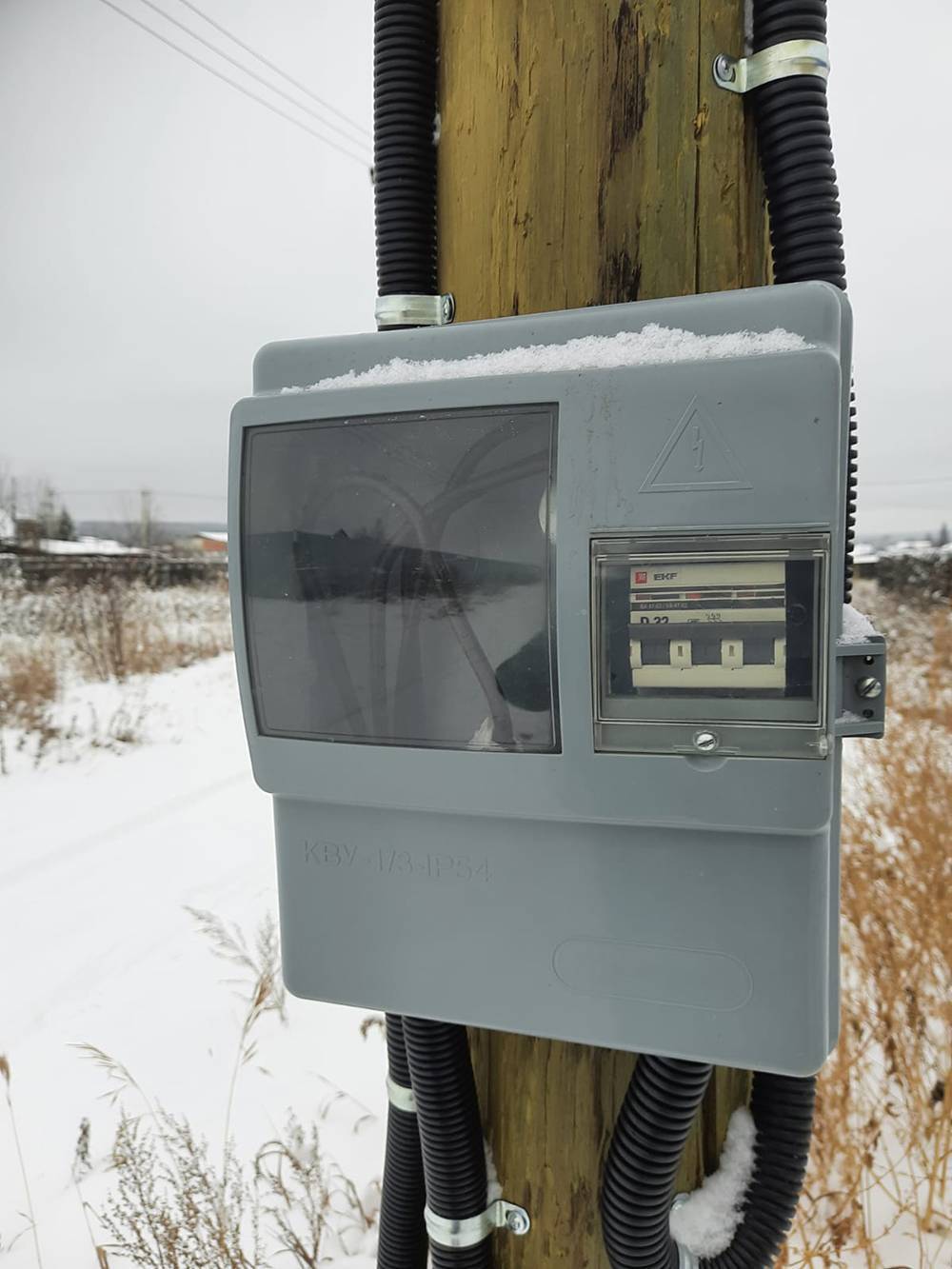

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

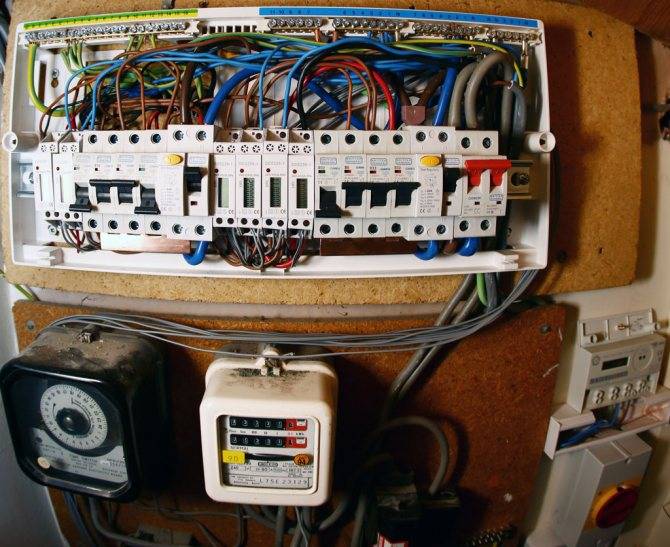

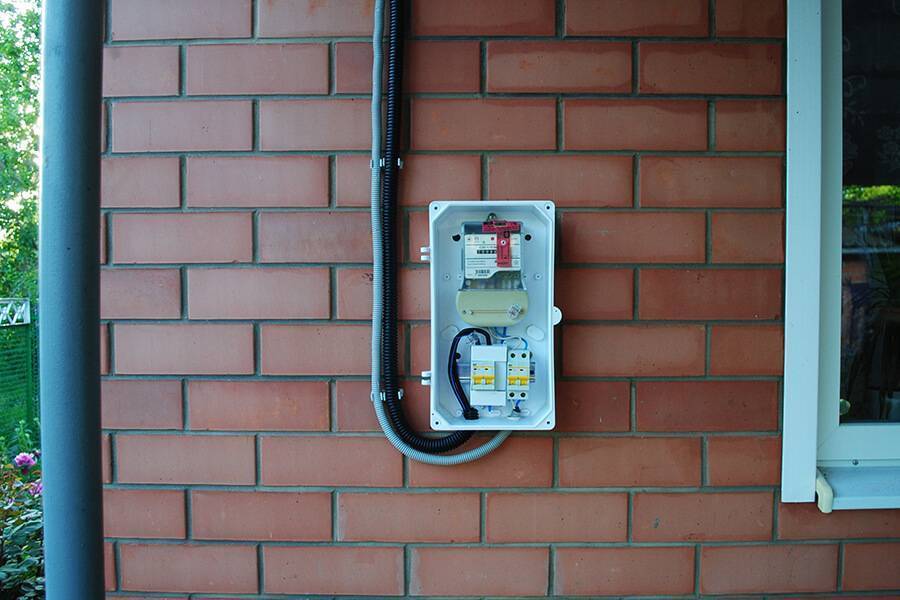

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

Требования к установке столбов инженерных коммуникаций

Первое требование — выбор подходящего места для установки столба. Они должны быть расположены таким образом, чтобы к электрооборудованию можно было легко добраться, и размещены так, чтобы не создавать помех для движения.

Важно также учитывать глубину заложения столбов. Она должна быть достаточной для обеспечения устойчивости и исключения негативного воздействия внешних факторов, таких как ветер и вспучивание почвы.1

Рекомендуется минимальная глубина 1,5 м.2.

Важно также соблюдать требования к электроизоляции. Монтаж должен производиться с использованием изоляционных материалов, чтобы исключить возможность электрического контакта и исключить аварийные ситуации

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля – прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

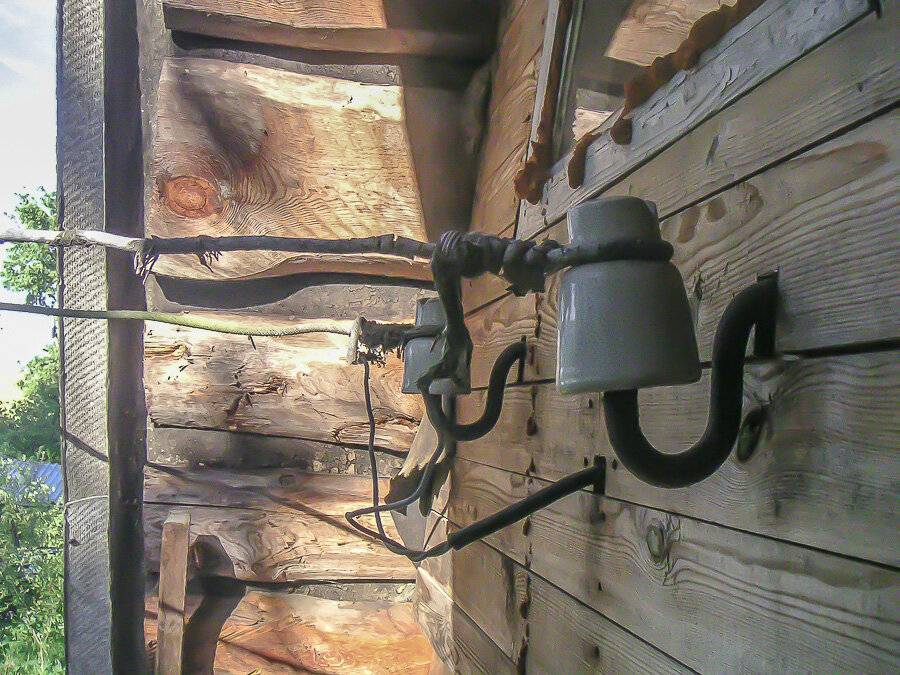

1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода – переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю – огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Этап согласования документации

Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.

На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.

После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.

Как оформляется завершение работ

Когда электричество подключили, собственник получает два документа.

Акт о технологическом присоединении. Этот документ подтверждает, что заявитель получил электричество, еще в нем прописаны категория потребителя, разрешенная мощность и уровень напряжения.

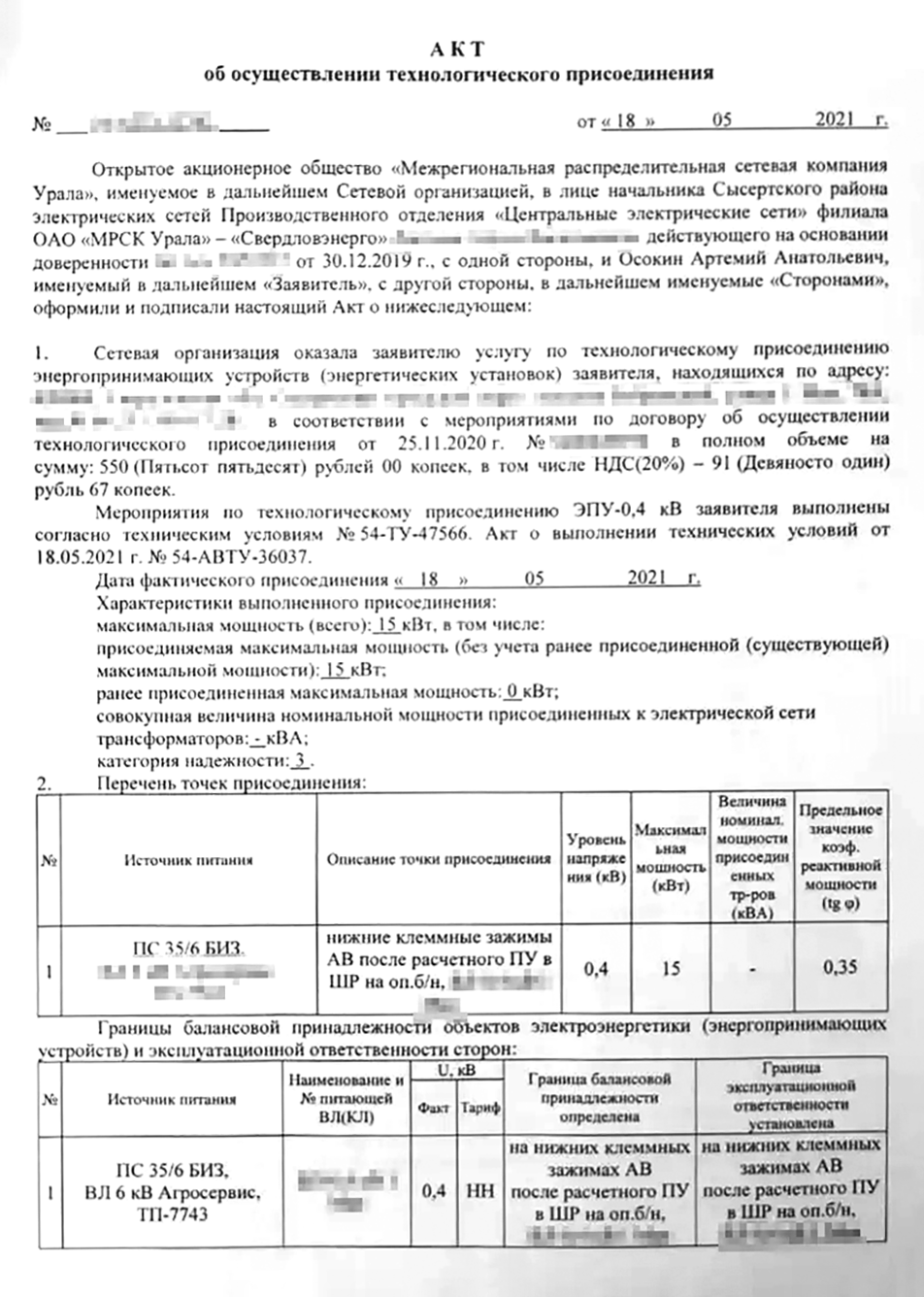

Так выглядит акт о технологическом присоединении

Акт о разграничении балансовой принадлежности. Этот акт определяет границы, где за сеть отвечают энергетики, а где собственник. К примеру, если однажды экскаватор во время работы заденет кабель, который идет от опоры к дому, — это будет проблема хозяев. А если порвет кабель между опорами — разбираться будут энергетики.

В частных домах обычно действует такое же правило, как и в квартирах: за коммуникации до счетчика отвечает поставщик, а все, что после счетчика — ответственность хозяина. В акте о разграничении балансовой принадлежности может быть прописан другой порядок или уточнен этот. Например, у нас там указано, что граница ответственности — клеммник за счетчиком, который стоит на опоре.

Иногда разграничение балансовой принадлежности прописано как пункт в акте о техподключении — это законно и нормально.

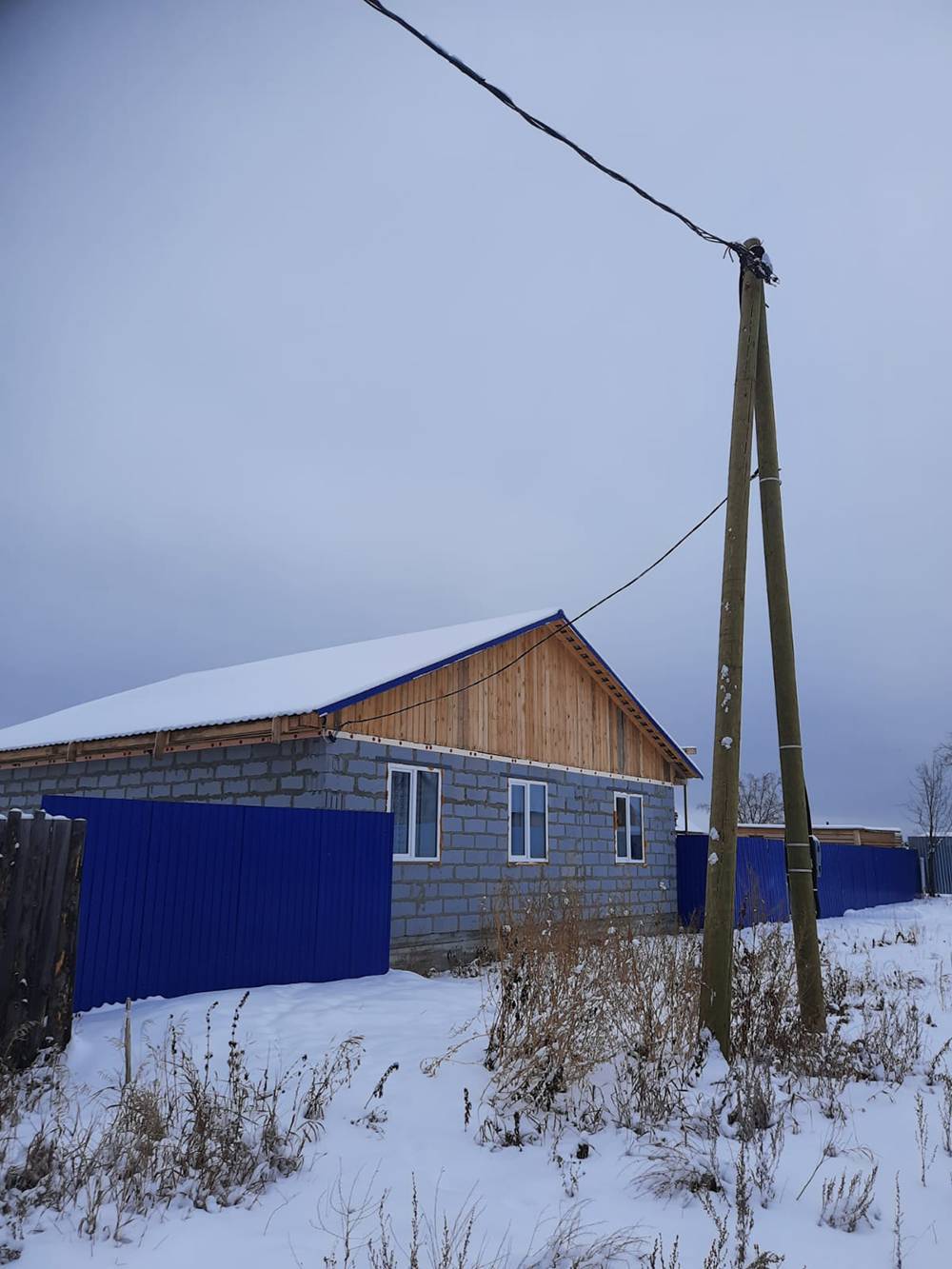

На разводку электрики в самом доме потратили 30 000 Р, а подключились всего за 550 Р Хотя в техусловиях и было прописано, что энергетики должны поставить железобетонную опору, но сетевая компания сказала нам, что тогда точно не уложится в срок и ждать придется слишком долго. Свекрам предложили деревянную опору со специальной пропиткой от гниения, и они согласились

Правила монтажа электропроводки в деревянном частном доме

Как при правильном монтаже электропроводки в частном доме, так и в квартире, нужно соблюдать единые меры безопасности. Но есть некоторые особые требования к частному дому и приусадебным строениям.

1. Металлический корпус электроприборов необходимо занулять. Это относится к однофазным электрическим плитам, бытовым электроприборам и машинам, мощность которых превышает 1,3 кВт. Также следует занулить все металлические трубы, в которые будут укладываться электропровода. Согласно правилам монтажа электропроводки в деревянном доме, зануление делается за счет прокладывания отдельного провода с сечением, равным сечению фазового провода. Этот отдельный провод должен идти от главного щитка, установленного в доме, соединяться с нулевым защитным проводником питающей сети перед счетчиком, что можно сделать со стороны ввода. Также такое соединение следует выполнить и перед любым отключающим устройством, если таковое будет предусмотрено в конструкции электропроводки.

2. В неотапливаемых помещениях (на чердаках, в подвалах, погребах, хозяйственных пристройках и т. п.) лучше делать открытый монтаж электропроводки.

3. В сырых и влажных помещениях (в ванной, туалете и на кухне) вся электропроводка должна быть скрытой. Следует соблюсти все полагающиеся меры безопасности, которые также распространяются и на проводку в квартире. По правилам монтажа электропроводки в частном доме нельзя использовать в качестве изоляционного материала стальные оболочки и металлические трубы. Розетки в сырых помещениях частного дома устанавливать категорически запрещается, лишь розетку с малой силой тока, рассчитанную на электрическую бритву, причем даже эту розетку нужно соединять с основной питающей сетью через разделяющий трансформатор.

Видео «Электричество в частном доме своими руками» наглядно демонстрирует, как самостоятельно выполняется электрификация участка и построек:

Кабель-каналы и гибкие коробы

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них

Эти требования прописаны в ПУЭ.
Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Внутренние работы

При монтаже внутреннего электроснабжения необходимо сделать временный ввод, чтобы осуществить штробление, сверление и пусконаладочные работы. Поэтому сначала нужно сделать так называемый временный ввод, а только после окончания монтажа всех внутренних соединений можно вскрыть счетчик и выполнить подключение к линии через него. Само собой, после пусконаладки обязательно прибор учета нужно опломбировать.

Кстати, пломбировка является платной, может сопровождаться различными бюрократическими проволочками. Для упрощения рядом с прибором учета ставится распределительная коробка IP55, в которую заводится проводка. Иногда допускается установка распределительного узла непосредственно со счетчиков. В этом случае удобно будет сделать несколько вводов. Например, один — в дом, второй — для уличного освещения, третий — для гаража или летней кухни.

Специфика использования СИП

Использование провода в воздушной линии Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:

• предварительно установить опоры ВЛИ, закрепив на них зажимы;
• сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
• закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
• выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
• подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.
