Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В – медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
№ | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Расчет падения напряжения
В любых проводниках при значительной длительности кабельной линии падает напряжение, поскольку им свойственно сопротивление.
По нормам Правил эксплуатации электроустановок (таблица 7), площадь сечения проdjдников должна допускать потерю напряжения до 5%. Особенно это касается линий, имеющих малое сечение.
Таблица 7.
Формулы, используемые для определения потери напряжения:
R=2*(p*L)/S,
Uпад=I*R,
U%=(Uпад/Uлин)*100,
где:
2 — коэффициент двухжильности электрической проводки, так как ток протекает по 2 жилам одновременно;
R — сопротивление в Омах;
p — удельное сопротивление проводника, Ом*мм2/м;
S — площадь сечения, мм2;
Uпад — падение напряжения, В;
U% — падение напряжения относительно к линейному напряжению в %.
Пример. Однофазный медный провод длиной 20м с сечением 1,5 мм2. Подключаем аппарат, он потребляет 7 кВт электроэнергии.
Если сила тока недостаточна, рекомендуется подключать разные приборы к разным веткам электропроводки.
Расчитывать падение напряжения будем в такой последовательности.

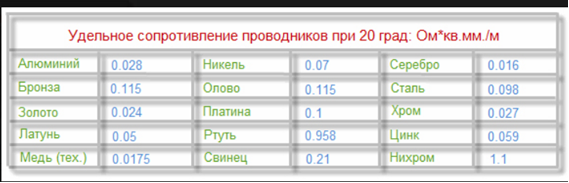

- Определим сопротивление кабеля из меди по таблице 9.
R=2×(0,0175×20м)/1,5=47 Ом.
- Найдем силу тока, которая будет проходить по проводнику.
I=7000/220=31,8 А.
- Определим падение напряжения.
Uпад=31,8×0,47=14,95 В.
- Ищем процент падения напряжения.
U%=(14,95/220)×100=6,8%.
По результатам расчетов напрашивается вывод, что данный кабель будет недостаточным для сварочного аппарата. Чтобы не происходили сбои в электросети, необходимо использовать проводку с большей площадью сечения.
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

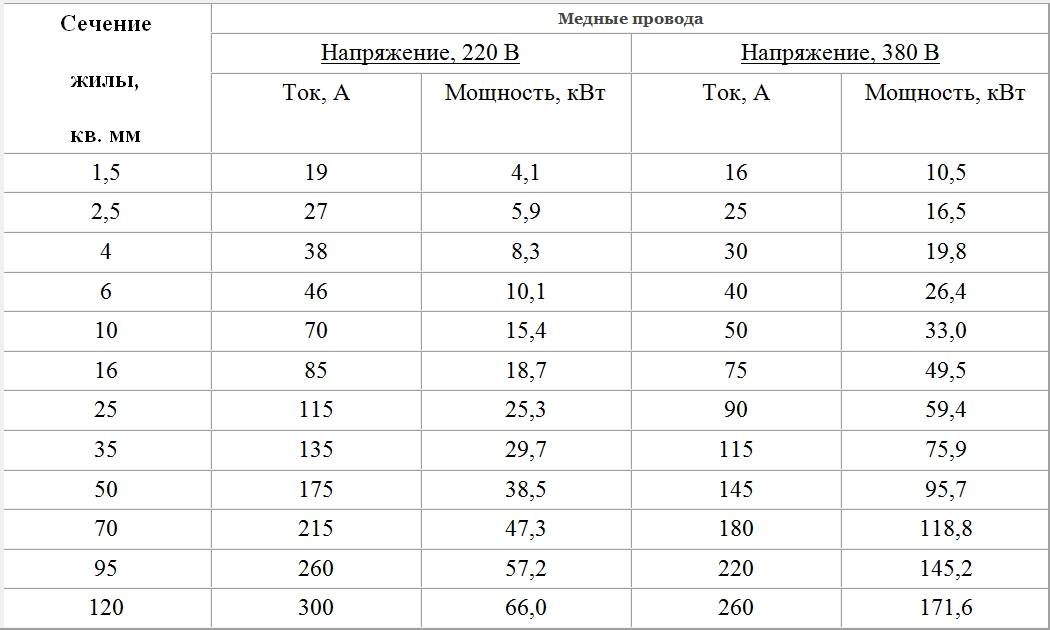

Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

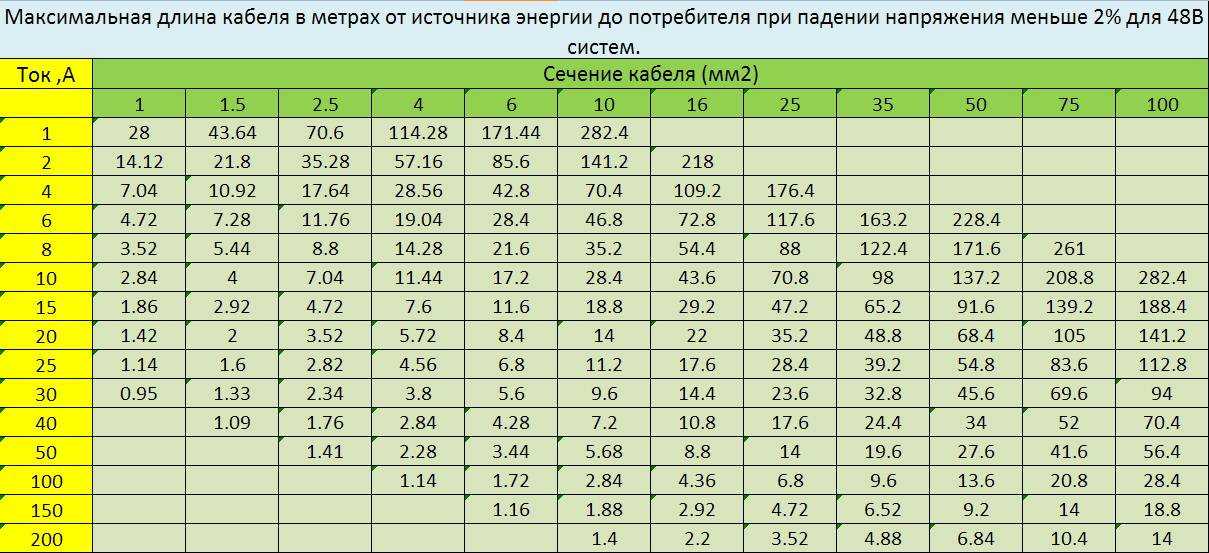

Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник
Источник
Источник
Условия теплоотдачи
Важным условием тепловой отдачи считается влажная среда, в которой находится кабель. При размещении провода в грунте теплоотвод напрямую связан со структурой и его составом, а также уровнем влажности.
Для получения наиболее точных величин придется проанализировать состав почвы, в зависимости от которого будет разным сопротивление. При помощи таблицы ищут удельное сопротивление. Благодаря качественной утрамбовке данная характеристика может быть уменьшена. Песок и гравий обладают меньшей теплопроводностью по сравнению с глиной, поэтому в идеале провода засыпают последней. Вместо глины можно использовать суглинок без примесей шлака, камней и мусора.
Важно помнить о разных условиях охлаждения кабеля с изоляцией и без нее. В первом случае тепловые потоки, исходящие при нагреве жил, вынуждены преодолевать дополнительный барьер в виде изоляционного слоя
Расположение кабеля в траншее
При подземной укладке кабеля, когда в одной траншее расположено сразу два проводника, процесс охлаждения существенно замедлится, что приведет к снижению допустимые токовых нагрузок.
С точки зрения электрической и пожарной безопасности, определение правильных длительно допустимого тока и сечения кабеля — важное условие, позволяющее исключить перегревы, нарушение изоляции и воспламенение кабельной линии. При расчетах следует быть внимательными и учесть множество дополнительных условий
Определенные корректировки нужны даже для табличных значений.
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
I= P/U
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Расчет сечения кабеля
Вычисление выбора сечения происходит по определенным алгоритмам.
Что необходимо для расчета по нагрузке и мощности
Расчет ведется за 2 этапа: для начала высчитывается суммарная мощность приборов, после чего происходит выбор сечения кабеля по мощности.
Это требует получения предварительных показателей:
- Расчет суммарной мощности приборов, подключаемых к сети. Прежде всего, это стационарно: постоянно или часто, работающие устройства: холодильник, электроплита, чайник, освещение, у многих – компьютер. Следует учитывать также более редко подключаемые электроприборы: утюг, пылесос, фен, кондиционер и другие.
- Выяснение штатного напряжения сети: 220 в или 380 в.
- Определение, какой материал использован для сердечника. Медь или алюминий.
- Проектирование варианта проводки: скрытая, поверхностная.
На 1 шаге вычисляется сумма мощностей ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз.
Кс – коэфф. спроса, он показывает насколько вероятно подключение всех в один и тот же отрезок времени, Кз – коэфф. запаса. Учитывает добавление новых устройств.
Выбор сечения кабеля по мощности
На 2ом этапе делается подбор кабеля по подходящему сечению по параметру мощности.
Удобно использовать таблицу из Правил — ПУЭ. В нее сведены показатели по типу проводки, материалам электропроводящих жил и др.
В Таблице ПУЭ можно определять сечение кабеля по мощности.
Соотношение тока и сечения
Вышеописанная таблица из ПУЭ позволяет проанализировать, как нагрузки соотносятся с площадью сечения. Нагрузка выражена в силе тока исходя из пересчета на одножильный вариант.
Расчет сечения кабеля по току происходит раздельно для сети в 220 в и для трехфазной в 380 в.
Таблица представляет виды кабеля с распространенными вариантами изоляции – резиновой и полимерной. Для бумажных изолирующих слоев, а также неизолированных проводов, есть всои таблицы соотношения сечения и силы тока.
При выборе проводится корректировка с использованием поправочных коэффициентов, связанных с местом проводов в блоке, с тепловыми нагрузками, с различным числом рядом расположенных кабелей и т.д.

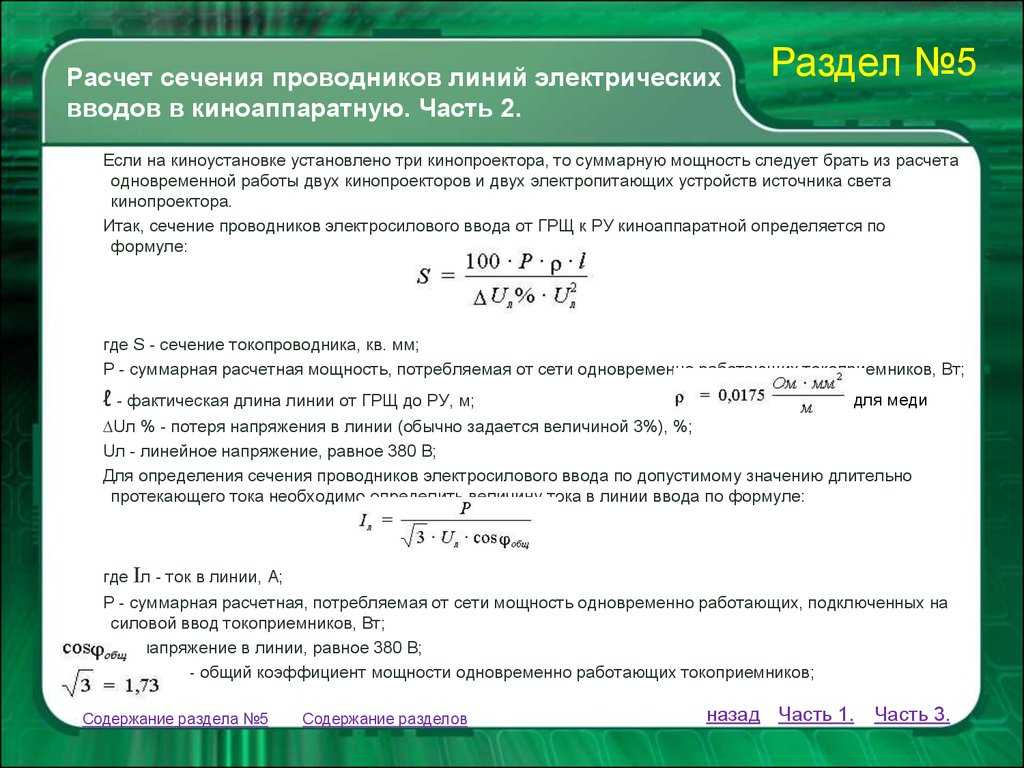

Правила расчета по длине
Предварительная информация, нужная в подсчетах:
- Метраж провода. Обозначение длины — L.
- Удельное сопротивление металла, это зависит от того, что за провода задействуются. Обозначение – ρ. Измеряется в Ом/мм2·м:
- Номинальная сила тока. Обозначается – I. Измеряется в А.
Для начала выясняется, какова номинальная сила тока. I = (P · Кс) / (U · cos ϕ) P – суммарная мощность. Измеряется в ваттах. U – 220. Единица измерения – Вольты. Кс – коэфф. спроса. cos φ – 1 для бытовых приборов |
Затем переходят к выяснению величины сечения с точки зрения длины. R = ρ L/S Учитывается такой показатель, как потеря напряжения по длине. Он не может выходить за пределы 5%. |
Эта схема просчета сечения кабеля по длине приведена для случаев одножильных проводов. Их еще называют однопроволочными или «монолитами». Если же работа идет с многожильными вариантами, длину следует считать, суммируя длины всех жил.
Для расчета сечения промеряют провод, применив какой-либо из трех методов, описанных ранее в соответствующем разделе.
Расчет сечения медных проводов и кабелей
Нужно учитывать ряд показателей. Пожалуй, наиболее ответственный из них — материал, использованный при производстве проводников. Нагрузка по потребляемой мощности существенно различается.
Сечение медного провода по мощности можно установить по таблицам ПУЭ. Для кабеля с медным сердечником.
Расчет сечения алюминиевых проводов и кабелей
Для алюминиевых токопроводящих сердечников подсчеты проводятся аналогично медным проводникам. Различия определяются свойствами металлов.
Таблица ПУЭ. Для кабеля с алюминиевым сердечником.
Выбор по таблице
Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:
Диаметр проводника, мм | Сечение проводника, мм2 |
0.8 | 0.5 |
1 | 0.75 |
1.1 | 1 |
1.2 | 1.2 |
1.4 | 1.5 |
1.6 | 2 |
1.8 | 2.5 |
2 | 3 |
2.3 | 4 |
2.5 | 5 |
2.8 | 6 |
3.2 | 8 |
3.6 | 10 |
4.5 | 16 |
Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.
В воздухе (лотки, короба,пустоты,каналы) | Сечение,кв.мм | В земле | |||||||||
Медные жилы | Алюминиевые жилы | Медные жилы | Алюминиевые жилы | ||||||||
Ток. А | Мощность, кВт | Тон. А | Мощность, кВт | Ток, А | Мощность, кВт | Ток. А | Мощность,кВт | ||||
220 (В) | 380 (В) | 220(В) | 380 (В) | 220(В) | 380 (В) | 220(В) | |||||
19 | 4.1 | 17.5 | 1,5 | 77 | 5.9 | 17.7 | |||||
35 | 5.5 | 16.4 | 19 | 4.1 | 17.5 | 7,5 | 38 | 8.3 | 75 | 79 | 6.3 |
35 | 7.7 | 73 | 77 | 5.9 | 17.7 | 4 | 49 | 10.7 | 33.S | 38 | 8.4 |
*2 | 9.7 | 77.6 | 37 | 7 | 71 | 6 | 60 | 13.3 | 39.5 | 46 | 10.1 |
55 | 17.1 | 36.7 | 47 | 9.7 | 77.6 | 10 | 90 | 19.8 | S9.7 | 70 | 15.4 |
75 | 16.5 | 49.3 | 60 | 13.7 | 39.5 | 16 | 115 | 753 | 75.7 | 90 | 19,8 |
95 | 70,9 | 67.5 | 75 | 16.5 | 49.3 | 75 | 150 | 33 | 98.7 | 115 | 75.3 |
170 | 76.4 | 78.9 | 90 | 19.8 | 59.7 | 35 | 180 | 39.6 | 118.5 | 140 | 30.8 |
145 | 31.9 | 95.4 | 110 | 74.7 | 77.4 | 50 | 775 | 493 | 148 | 175 | 38.5 |
ISO | 39.6 | 118.4 | 140 | 30.8 | 97.1 | 70 | 775 | 60.5 | 181 | 710 | 46.7 |
770 | 48.4 | 144.8 | 170 | 37.4 | 111.9 | 95 | 310 | 77.6 | 717.7 | 755 | 56.1 |
760 | 57,7 | 171.1 | 700 | 44 | 131,6 | 170 | 385 | 84.7 | 753.4 | 795 | 6S |
305 | 67.1 | 700.7 | 735 | 51.7 | 154.6 | 150 | 435 | 95.7 | 786.3 | 335 | 73.7 |
350 | 77 | 730.3 | 770 | 59.4 | 177.7 | 185 | 500 | 110 | 379 | 385 | 84.7 |
Какие есть примеры?
Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.
Схемы прокладки кабелей
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Схема трехжильной проводки
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Варианты соединения проводов
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Как делают чаще всего
При организации проводки в квартирах и частных домах набор бытовой техники и электроприборов, в основном, одинаковый и кабеля используют одинаковых диаметров. Так что выбрать диаметр кабеля можно по упрощенной методике. Например, вам надо подключить одно какое-то устройство (или несколько и вы знаете их суммарную мощность). Тогда можно воспользоваться стандартными наработками. В таблице приведены несколько подобных решений для сети 220 В. Это данные для медного кабеля скрытой прокладки (в стене, гофре или кабель канале).
Сечение кабеля | Разрешенная (рабочая) нагрузка по току | Максимальная нагрузка по току | Рабочая мощность | Максимальная мощность |
---|---|---|---|---|
1,5 мм2 | 10 А | 13 А | 2,2 кВт | 2,8 кВт |
2,5 мм2 | 16 А | 20 А | 3,5 кВт | 4,4 кВт |
4,0 мм2 | 25 А | 32 А | 5,5 кВт | 7 кВт |
6,0 мм2 | 32 А | 40 А | 7 кВт | 8,8 кВт |
10 мм2 | 50 А | 11 кВт |
Если сравнить эти данные с данными таблицы выше, можно заметить, что токи и нагрузки тут меньше. Это потому, что тут учтен «запас» и даны оптимальные значения. В данном варианте учтено, что горят кабеля с недостаточным сечением, а нормально сделанная проводка служит десятилетиями. Потому лучше не экономить и заложить большее сечение.
