Система защиты (контроля) от протечки воды: как работает и как выбрать

Установка

Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.

Несмотря на простоту установки,  у владельцев возникает два основных вопроса:

• Аквасторож устанавливает до или после счетчика?
• Нужен ли фильтр грубой очистки перед электрическим краном?

Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.

Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.

Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.

Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки

Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.

Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается

В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.

Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки

В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.

Умное решение — датчик контроля протечки

С появлением smart-устройств стало возможным не только своевременно узнавать о протечках, но и предотвращать затопление, даже если вы находитесь далеко от дома. Достаточно обезопасить кухню и санузлы путем установки следующих устройств:

• контроллер (мозг Умного дома);
• проводной или беспроводной датчик протечки;
• шаровые краны с электроприводом.

Датчики протечки устанавливаются на уровне пола. Если вода попадает на устройство, контроллер дает команду шаровым кранам перекрыть трубы. Система простая и эффективная, а при покупке беспроводного оборудования, установка не потребует много времени и труда.

Рекомендации для правильного выбора

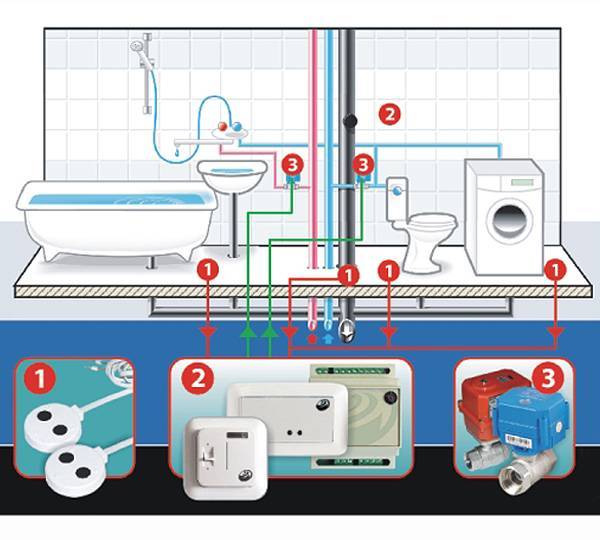

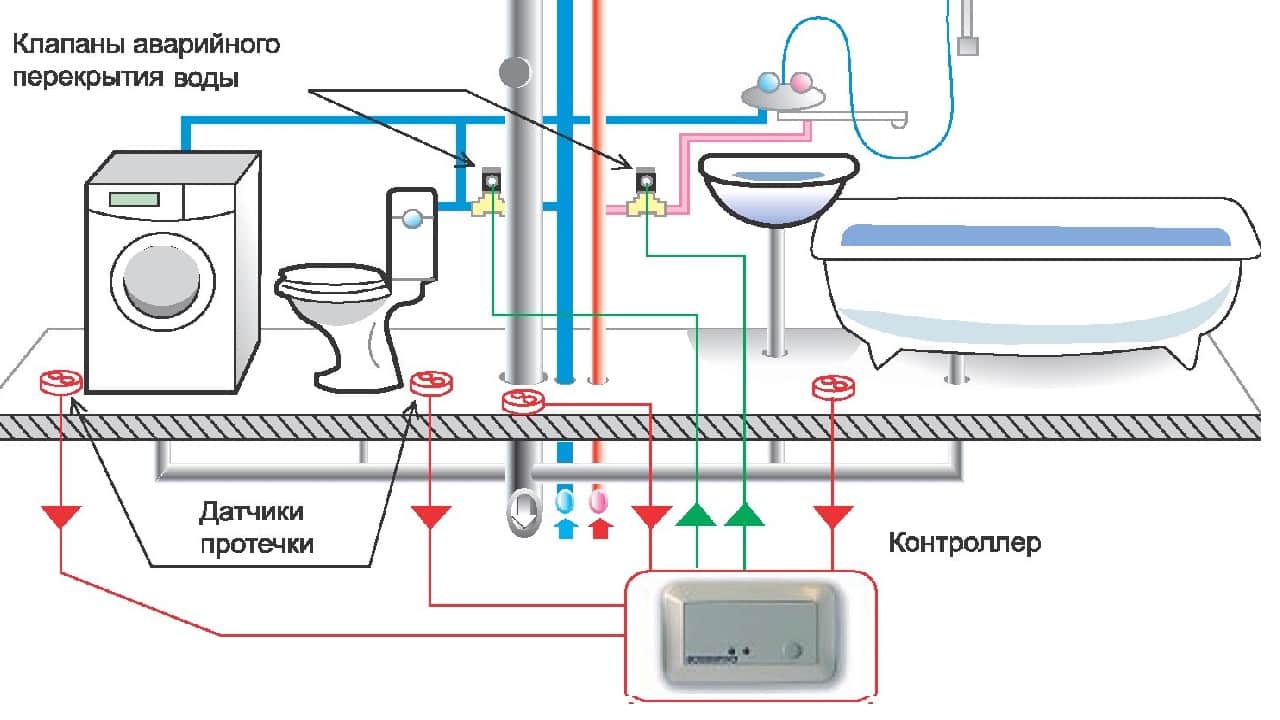

Схема расположения датчиков

Чтобы выбрать качественный комплекс, следует ориентироваться на такие показатели:

• Безопасность. Во избежание короткого замыкания корпус датчиков должен быть герметичным и влагоустойчивым.
• Надежность: отказоустойчивость, способность работать при обесточивании бытовой электросети, срабатывание при малейших признаках подтеков воды в районе установки датчика. Некоторые модели оснащаются автономным источником питания, что позволит в квартире или частном доме защититься от затопления даже в случае отключения электроэнергии.
• Скорость срабатывания. Чем быстрее запорный механизм перекрывает водоснабжение, тем меньше вероятность повреждения внутренней отделки помещений и вещей, находящихся вблизи от аварийного места.

Устройства также оснащаются дополнительными функциями. Наличие GSM-сигнализации оповестит хозяина о срабатывании защиты, а возможность работы с беспроводными датчиками позволит избавиться от необходимости прокладывать проводку. Особенно актуально это для жилья с большой площадью.

Функция обесточивания помещений – еще одно полезное дополнение, которое предотвратит короткое замыкание в том случае, если вода начнет протекать на включенные электроприборы или прямо на выключатель и розетку.

Неполная защита от протечек

Первый вид – его ещё называют «неполная или частичная защита» заключается в следующем.

В стиральной машине или посудомойке в нижней части корпуса, расположен специальный поддон для сбора воды в случае протечки какого-то из узлов оборудования. Шланги, клапана, бак стиральной машины всё это находится над расположенным в нижней части поддоне, на котором в свою очередь установлен специальный поплавок с микропереключателем. Как только вода из разрыва или негерметичного соединения начнёт накапливаться в нижнем поддоне и поплавок поднимаясь вверх включает микропереключатель, сработает система защиты от протечки.

После срабатывания микровыключателя поплавка, стиральная или посудомоечная машина перекрывает клапана залива воды , включает насос слива, так же, может включиться звуковая сигнализация.

Такая система защищает владельца от возможных протечек воды внутри самой стиральной машины, но не защищает от возможного прорыва заливного шланга ведущего от магистрали водопровода, в связи с чем ,после использования стиральной машины, для исключения протечки при прорыве шланга, необходимо перекрывать подачу воды при помощи крана.

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Датчик протечки воды какой фирмы лучше выбрать

Опросы показали, что пользователи отдают предпочтение как российским, так и зарубежным торговым маркам, которые усиленно работают в направлении инноваций, создавая новые многофункциональные устройства. В рейтинге представлена краткая информация на каждый из них:

• Aqara — товарный знак известной корпорации Xiaomi, созданный в 2020 г., и выпускающий интеллектуальные домашние товары. Все устройства, созданные брендом, изготавливаются из экологичного пластика, они пожаробезопасны и не потребляют много энергии.
• Rubetek — производитель из России, который выпускает линейки умных устройств с 2014 года. Компания создает электронику не только для дома, но и предлагает много идей для малого и среднего бизнеса, а также для застройщиков, управляющих компаний, инсталляторов.
• Digma — торговая марка принадлежит компании Nippon Klick из Великобритании, которая признана международным производителем цифровой электроники. Разработкой и созданием умных устройств Digma стала заниматься начиная с 2005 г., достигнув на сегодня немалых высот в этом направлении.
• Hiper — еще один бренд из Великобритании, который выпускает бытовую технику и электронику начиная с 2001 года. Все товары компании сертифицированы, они соответствуют современным стандартам безопасности и экологическим нормам, имея при том отличные технические характеристики.
• Ajax — международная технологическая компания из Украины, основанная в 2011 г., и выпускающая беспроводные системы безопасности. Товары Ajax представлены более чем в 90 странах и пользуются большим спросом, благодаря качеству и инновационным технологиям.
• Neptun — российская компания, производящая системы электрообогрева, электротехническую продукцию и решения для инженерной инфраструктуры с 1991 года. Торговая марка имеет множество наград и премий, в том числе международных, подтверждающих качество товара.
• Neo — еще один производитель из России, выпускающий умную технику и электронику в серийном и единичном количестве. В своих разработках компания использует современные технологии в области навигации, электропитания и беспроводной связи, которые позволяют достичь хороших результатов качества.

Системы «Аквасторож»

Эти системы российского производителя уникальны и считаются инновационным решением для защиты жилья от протечек воды, незапланированного ремонта и излишних финансовых трат. Система устроены так, которые способны произвести блокировку горячей и холодной воды. В случае возникновения аварии и попадания влаги система распознаёт утечку, реагирует мгновенно и подаёт звуковой или световой сигнал.

Подробнее

«Аквасторож» классика

Прибор имеет три датчика, мгновенно и автоматически блокирует подачу холодной и горячей воды. Защитит имущество и жилище. Световые и звуковые датчики, которые расположенные на центральном блоке мгновенно отреагируют на протечку воды и предупредят владельца.

Прибор укомплектован:

• блоком управления;
• тремя датчиками;
• шаровыми кранами – 2 шт.;
• комплектом батарей;
• комплектом проводов.

	Технические характеристики	Описание
1	Производитель:	Аквасторож
2	Страна производитель:	Россия
3	Цвет:	Белый
4	Время закрытия крана, сек:	2.5
5	Высота датчика, см:	1.3
6	Высота контроллера, см:	12
7	Выходная мощность, Вт:	40
8	Давление, бар:	16
9	Длина датчика, см:	5.3

Н«Аквасторож» классика
Достоинства:

• латунные краны;
• прибор подаёт сигнал звуком или светом;
• способ передачи сигнала — проводной;
• минимализм в стиле исполнения;
• возможно подключить несколько датчиков одновременно;
• активна функция контроля обрыва цепи;
• достаточная длина провода.

Недостатки:

не выявлено.

«Аквасторож Эксперт»

Система надёжно и эффективно защитит квартиры от потопа и его последствий, своевременно отреагирует и оповестит.

Прибор имеет мощность 40 Вт, способен в течение двух секунд отреагировать на протечку воды и заблокировать подачу воды.

Комплектация:

• блок управления;
• комплект батарей;
• шаровые краны – 2 шт;
• датчики – 4 шт;

	Технические характеристики	Описание
1	Тип	система защиты от протечек
2	сигнализация	звуковая, световая
3	Максимальное количество кранов	6
4	Максимальное количество датчиков	неограниченное
5	материал корпуса	пластик, латунь
6	давление, бар	16
7	Время срабатывания	2,5 секунд

«Аквасторож Эксперт»
Достоинства:

• возможность подключить дополнительно неограниченное количество датчиков;
• тип передачи сигнала – проводной;
• среднее время закрытия – 2,5 сек.;
• в комплектации есть батареи;
• достаточное количество датчиков в комплекте.

Недостатки:

короткий провод.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина

Обратите внимание: надо датчик подсунуть под устройство. Т.е

установить не рядом, а под ним.
В точках водосбора — самые низкие точки, куда вода поступит первой. Проводные и беспроводные датчики — основа системы антипотоп

Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
Под батареей отопления, полотенцесушителем.
Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Рейтинг датчиков протечки воды

Составить рейтинг лучших датчиков протечки воды помогли эксперты, которые провели тестирование, позволяющее выявить все достоинства и недостатки электронных устройств. Также специалистами были рассмотрены отзывы покупателей, использующих технику на протяжении долгого времени. Отбор номинантов в ТОП происходил по следующим критериям:

• Принцип работы;
• Тип соединения;
• Система питания;
• Сопряжение с другими устройствами;
• Материал корпуса;
• Длина и качество провода;
• Площадь работы;
• Функционал;
• Цена.

Изучив все перечисленные параметры эксперты смогли составить полные обзоры номинантов, попавших в ТОП. Для удобства читателей все они представлены в категориях, определяющих их тип.

Лучшие накопительные водонагреватели

Полная или частичная защита?

Машин, не имеющих защиты от протечек, сегодня практически не осталось — даже в самых простых и непритязательных моделях есть, как минимум, поддон с поплавком и, как максимум, специальный шланг с клапаном.

Проведем параллели между частичной и полной технологиями защиты:

Частичная защита предполагает установку металлического либо пластикового поддона в нижней части ПММ. Изнутри на нем фиксируется легкий пенопластовый поплавок с миниатюрным электрическим включателем: при возникновении протечки вода в поддоне начинает активно прибывать, подталкивая поплавок наружу, а он, в свою очередь, замыкает переключатель.

Блок управления мгновенно получает сигнал, выводит сообщение о неисправности на дисплей (либо активирует сигнальный индикатор) и запускает аварийный режим — процесс мытья сразу же приостанавливается, так как устройство оказывается обесточенным. Затем «эстафету» подхватывает дренажный насос, который энергично откачивает воду из бака и перенаправляет в канализацию. Чтобы восстановить штатную работу устройства, придется разобраться с причиной протечки и слить всю воду из заполненного поддона.

Полная защита, зачастую именуемая «Aqua-Control», признается гораздо более эффективной и совершенной. К поддону добавляется сверхпрочный заливной шланг, имеющий электромагнитные клапаны на обоих концах (один из блоков напрямую присоединяется к крану): они открываются ровно в тот момент, когда ПММ начинает выполнять заданный режим. Как только вода достигает установленного уровня в баке, срабатывает датчик, система управления отключает клапаны и, соответственно, обрывает контакт с водопроводом, не допуская возможности перелива.

В ситуации, когда возникает повреждение шланга или внутренняя неисправность (засорился фильтр / вышел из строя датчик уровня воды / сломался дренажный насос / использовано средство для ручного мытья, давшее избыточную пену), машину подстраховывает уже знакомый нам поддон с контрольным поплавком. Бороться с последствиями утечки приходится так же, как и при частичной технологии — опустошая резервуар (для этого в ПММ имеется кнопка автоматического сброса) и устраняя корень проблемы.

Аква-стоп — вещь, безусловно, полезная, однако благоразумнее все же предпочесть Аква-контроль: он гарантирует не только наружную, но и внутреннюю защиту, препятствуя избыточному набору воды и появлению протечек на стадии залива.

Если частичная защита выглядит не слишком надежной, целесообразно приобрести и установить специальный двойной шланг — он носит аналогичное название «Аква-стоп». Выгода в том, что внешний слой предотвращает утечку при износе внутреннего, при этом поступление воды прерывается в автоматическом режиме.

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Готовые наборы

Если вам нужна система защиты от затопления, можно пойти двумя путями — собрать собственную систему из комплектующих или подобрать один из готовых наборов. Готовые наборы собраны на основе более современных контроллеров — Base, Pro, Pro+. Все они проверяют работоспособность кранов не реже 1 раза в месяц, но работать могут с разным количеством оборудования.

Система Нептун представлен пятью базовыми наборами:

• Aquacontrol. Если вам нужна недорогая защита от протечек проверенного производителя — это нужный набор. Используется контроллер Base и шаровые краны китайского производства. В комплекте идет два крана, два проводных датчика. Как видите, система невелика, но обеспечит защитой однокомнатную квартиру или небольшую дачу.
• Base Light. Для квартир без централизованного горячего водоснабжения. В комплекте контроллер Neptun Base, один шаровый кран с электроприводом Bugatty, два проводных датчика.

• Bugatti Base. Оптимальный вариант с проводными датчиками для квартир с централизованным ГВС. Содержит два крана Bugatti и три проводных датчика.

• Bugatti Pro W. В основе — контроллер Pro W. Проводная система с дополнительным источником питания (с батарейками). Из отличий — совместимость с внешними службами, возможность подключения большого числа проводных датчиков.
• Bugatti Pro W+. В комплекте одноименный блок контроля, отличается возможностью обслуживать беспроводные датчики.

Что хорошо, в любой из комплектов можно добавить краны и датчики. Их максимальное количество обусловлено типом используемого блока управления и число подключаемого оборудования не может быть больше их возможностей. Функции и возможности также зависят от контроллера.

Как выбрать нужное устройство

На рынке представлены много вариантов системы от протечек. Чтобы выбрать нужный можно следовать следующим рекомендациям:

1. Все элементы должны быть изготовлены из прочных материалов и в то же время экологически чистых. Краны, датчики могут подвергаться механическим воздействиям и поэтому они должны иметь возможность их выдерживать.
2. Нужно заранее сделать замеры на нужные количество проводов. Ведь если провода не хватит до определенного элемента или придется ехать покупать дополнительно или менять место расположения.
3. Перед покупкой нужно рассчитать нужное количество датчиков. Если планируется объять большую площадь, то и элементов системы должны быть достаточно.

Где разместить датчики

Поскольку защита от утечки воды предназначена для защиты от затопления, датчики следует размещать во всех местах, где наиболее вероятно появление воды. Часто бывает, что система срабатывала поздно именно из-за неправильного положения датчиков. Пока вода не дошла до датчика, ее много выходило. Исходя из опыта владельцев, можно порекомендовать следующие места для установки датчиков протечки воды:

• Под каждый шланг. Именно здесь чаще всего возникают аварийные ситуации.
• Под приборами, использующими воду при работе: посудомоечная машина, стиральная машина. Примечание. Вам необходимо вставить датчик под устройство. Эти установки не рядом с ним, а под ним.
• Точки сбора — это самые низкие точки, куда вода попадет первой.

  Проводные и беспроводные датчики: основа системы защиты от затопления

• Под котлом, котел отопления, рядом с насосной станцией, в колодце, где установлен насос.
• Под радиатором, полотенцесушитель.
• Рядом (внизу) ванна, душ, умывальник, туалет.

Устанавливая датчики протечки воды, постарайтесь расположить их так, чтобы вода попадала в них первой. Например, чтобы проверить смеситель на кухне, датчик следует размещать не под шкафом, а в шкафу, под сифоном или где-нибудь на участке. Если что-то случится с водопроводными трубами, вода сначала будет в туалете, а уже потом потечет под нее.

Если вам необходимо следить за герметичностью бытовой техники — стиральных, посудомоечных машин — размещайте датчики под техникой. Не рядом, а прямо рядом с штуцером сливного шланга.

Полная защита от протечки

Другой вид защиты от протечки воды – это комплексное решение, в котором защищённым оказывается и сам заливной шланг.

В такой системе при протечке внутри корпуса стиральной машины всё так же включается перекрытие заливного клапана совместно с насосом откачки воды, а в случае повреждения заливного шланга подачу воды прекращает ещё и сам шланг.

Здесь существует несколько вариантов, отличающихся принципом работы и взаимодействием самого шланга с системой от протечек. В обеих системах, шланг имеет внутренний так сказать основной шланг и внешний представляющий из себя герметичную оболочку. Между внутренним и внешним шлангом существует зазор.

В более простой системе, в части шланга подключаемой к магистрали водопровода располагается корпус со специальным запорным клапаном, который удерживается в открытом состоянии при помощи магнита или пружины, а в действие приводится во время расширения специального абсорбента, реагирующего на влагу.

При разрыве внутреннего шланга, вода попавшая между двух оболочек шланга, затекает в корпус с запорным клапаном, расположенный под клапаном абсорбент, от попавшей воды начинает увеличиваться в объёме и тем самым приводит в действие запорный клапан шланга, который в результате воздействия на него давления, перекрывает дальнейшее поступление воды в шланг.

Минусом такой системы является то, что заливной шланг при наличии самой защиты от протечки, без перекрытия вентиля питающего водопровода остается под давлением, поэтому, при использовании такого шланга, после использования стиральной машины рекомендуется всё равно перекрывать кран.

Такие действия будут способствовать защите шланга от излишних воздействий скачков или повышенного давления в системе водопровода. Второй вариант – считается «полной системой защиты от протечек» он зарекомендовал себя как наиболее надёжный. В этой системе, так же используется поддон с поплавком и микровыключателем, который теперь взаимодействует и с самим шлангом.

Такой шланг, тоже имеет внешнюю оболочку, разница в том, что в данном шланге, в корпусе с присоединительным штуцером располагается полноценный электромагнитный клапан подключенный к электросистеме стиральной или посудомоечной машины. В естественном состоянии, клапан всё время закрыт, открывается он только во время забора воды, такой вариант защищает сам шланг от негативного воздействия во время простоя.

Производители оборудования с такой системой, утверждают что не обязательно перекрывать кран подачи воды в стиральную или посудомоечную машину после каждого их использования, а советуют это делать только если оборудование остаётся без присмотра на длительный срок.

Принцип действия такой системы защиты, отличается от предыдущей, давайте его рассмотрим. Во время работы стиральной машины, в случае повреждения внутреннего шланга, вода попавшая между двух оболочек, начинает вытекать через дренажную трубку на поддон стиральной машины, где при всплытии поплавка, срабатывает выключатель системы, после чего, тут же перекрывается клапан забора воды расположенный в шланге, а так же клапан и в самом устройстве, а так же включается насос слива воды.

Такая система на данный момент является наиболее совершенной и используется многими производителями.

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено

Суть информирования о протечке

Существуют следующие способы информирования о протечке:

• Индикация на дисплее контроллера;
• Индикация на дисплее, сопровождающаяся шумовыми сигналами;
• Шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна в том случае, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства. Ввод номера телефона производится с пульта управления. При подключении системы к интернету есть возможности рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Передача информации между контроллером и датчиками

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации посредством проводов на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны. Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается все же довольно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика имеется схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик должны настраиваться на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех. Каждый из производителей применяет собственные принципы модуляции, в связи с этим беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Датчик утечки воды Xiaomi

С подключением запорной арматуры разобрались. Но главная задача всей системы – это защита от протечки и ее нужно как-то зафиксировать.

Помогает с этим делом беспроводной датчик Xiaomi.

Он очень маленький, а значит залезет под любую ванную, душевую кабинку, раковину и т.д. Заявленный радиус действия внутри помещения – до 20 метров.

Кстати, отсутствие проводов некоторые считают не преимуществом, а недостатком.

Говорят, что беспроводные девайсы в определенных случаях могут срабатывать на помехи. У проводных экземпляров таких ложных срабатываний не бывает.

Где помимо ванной их обычно размещают? Там, где вероятность аварии самая высокая:

в местах подсоединения труб или гибкой подводки

у посудомоечной машинки

под каждой батареей в комнатах

под полотенцесушителем

в водоразборном шкафу

В комплекте с датчиком идет инструкция, в том числе на русском языке.

Внутри корпуса запрятана стандартная батарейка 2032. Чтобы добраться до нее, нужно при помощи монетки открутить нижнюю крышечку.

Все внутренние контакты надежно герметизированы резиновым уплотнителем.

Питания одной батарейки хватает минимум на год беспрерывной работы устройства. Чтобы узнать когда ее нужно менять, в MiHome зайдите в раздел – Профиль – Расходные материалы (Consumables). Там при достижении заряда батареи менее 10% появится соответствующая информация.

Сверху датчика имеется “невидимая” кнопка, которая позволяет запускать и перезагружать девайс.

При ее нажатии загорается синий светодиод.

Удерживая кнопку 5 секунд, прибор переходит в состояние готовности для встраивания в систему умный дом через хаб Aqara.

Подключение защиты от утечки через розетку

Есть еще два способа сборки подобной системы. В одном из них (“колхозный” вариант) вместо реле используется умная розетка от Xiaomi.

Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.

В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.

Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.

Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.

Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.

Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.

Вот его схемы подключения.

Гидролок

Избежать потопа в офисе, доме или квартире поможет защита от протечек Гидролок. Если в доме стоит эта система, можно быть спокойным — потопа не будет.

Даже в случае появления воды, датчик протечки подаст сигнал на блок управления, а тот, в свою очередь, немедленно отправит команду на шаровой электропривод для перекрытия подачи воды.

В системе защиты от протечек Гидролок установлены шаровые краны BUGATTI (Италия), которые отличаются высокой надежностью. Наличие источника бесперебойного питания делает систему работоспособной даже при отсутствии электричества в доме.
