Когда конкурентов на кухне нет: как сделать барбекю из кирпича своими руками

200 разных идей кирпичных мангалов с фото

Мангалы для загородного дома или дачи сильно отличаются от переносных или быстровозводимых конструкций. Один из главных плюсов – это возможность хранить все приспособления в одном месте и они не будут мешать в гараже или в доме.

Ещё один немаловажный плюс – равномерное распределение жара по всей части мангала. Благодаря этому плюсу блюда получаться более сочными и насыщенными.

Плюс в том, что мангалы из кирпича бывают закрытыми, с отдельной коптильней и плитой для казана. Это сокращает время на приготовления сразу нескольких блюд.

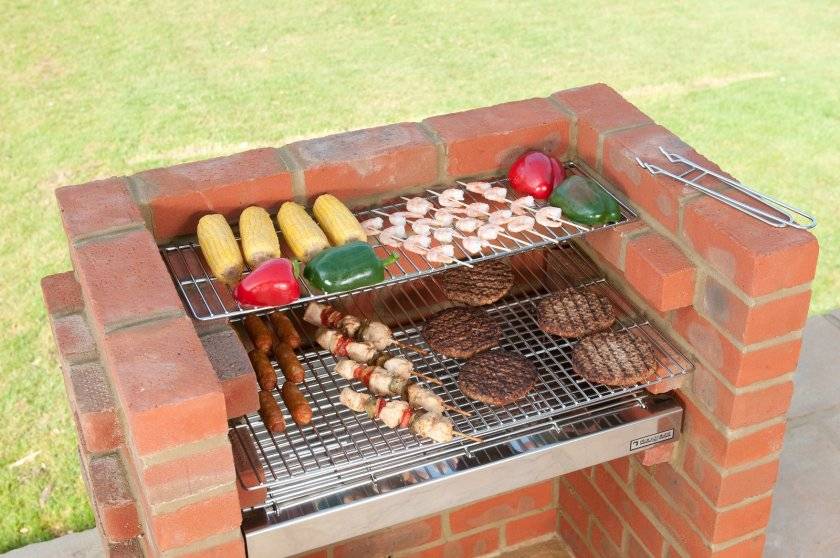

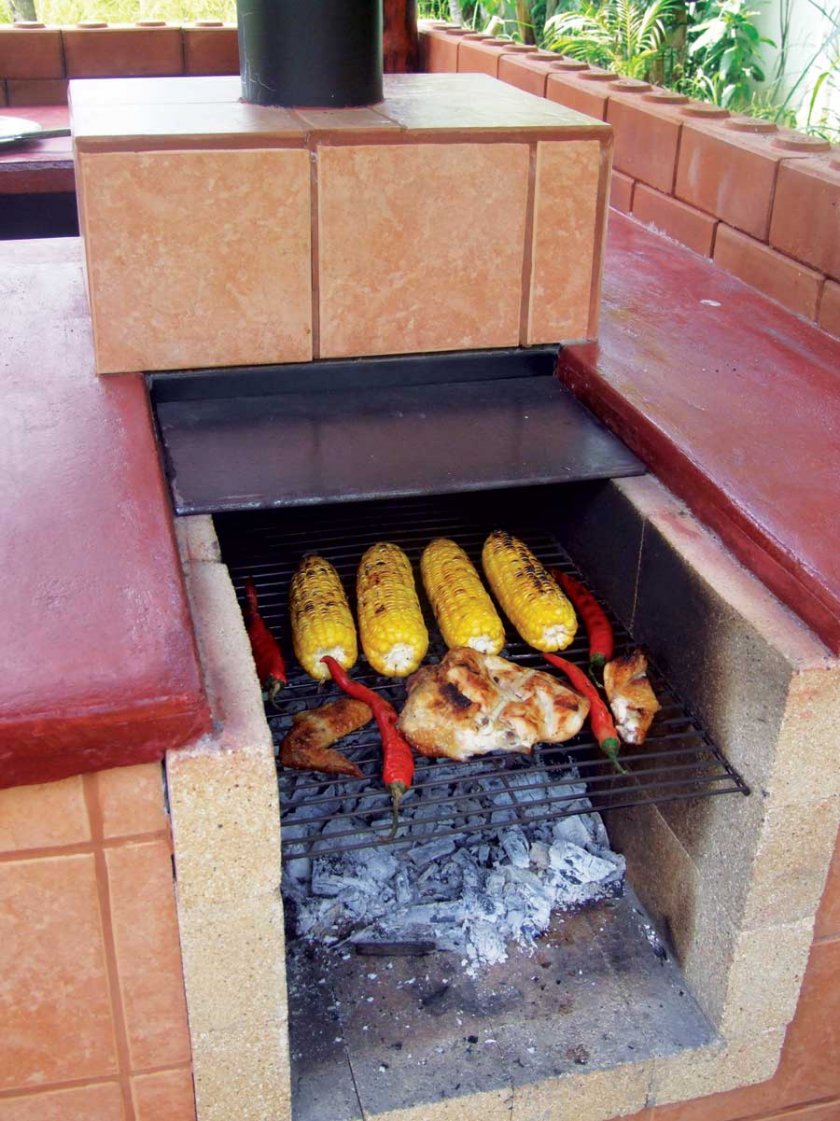

Простые варианты барбекюшницы из кирпича

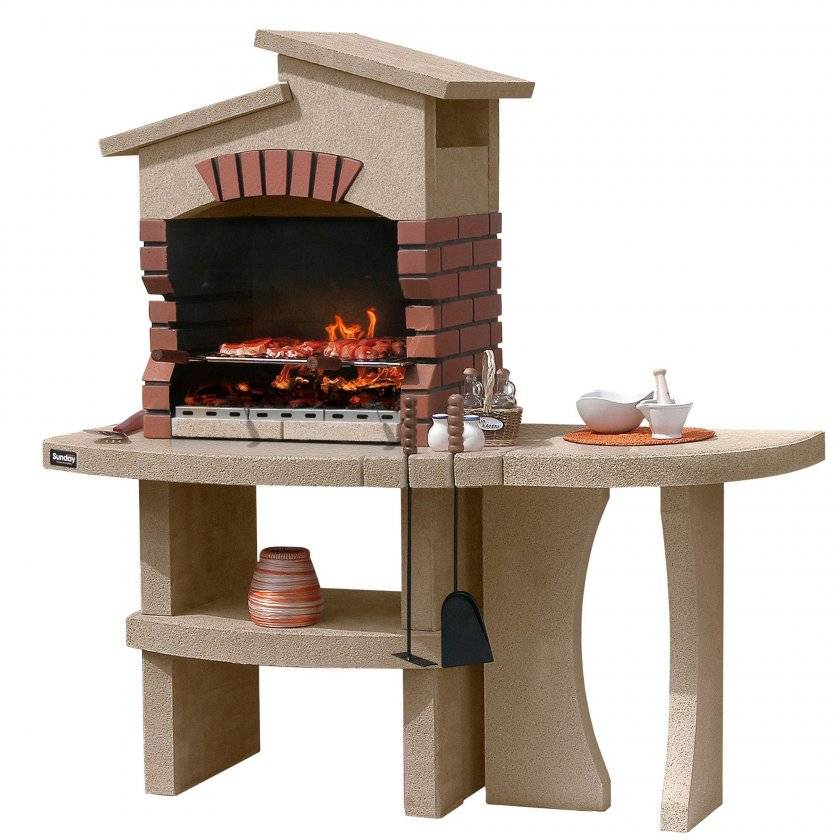

Чуть сложнее, но тоже реально сделать самостоятельно

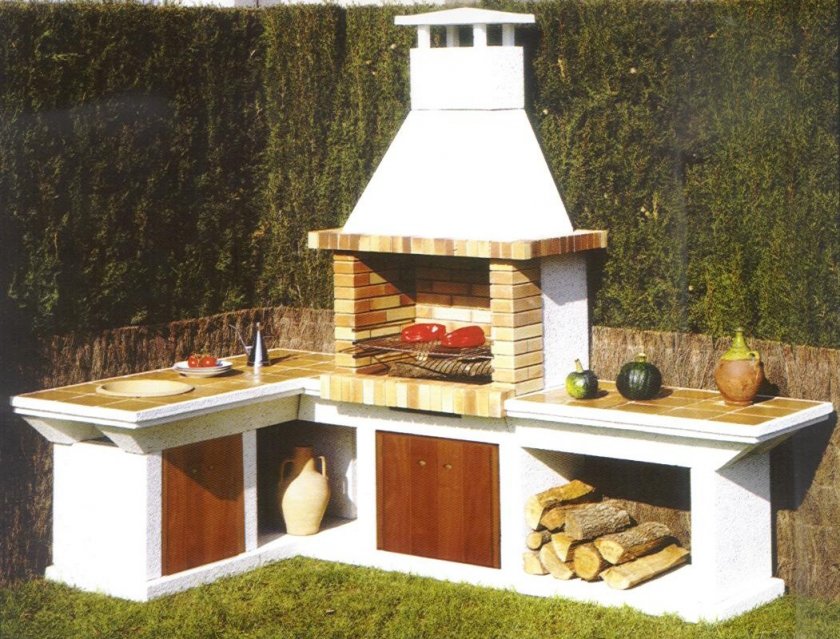

Вариации на ту же тему — отделка оригинальная

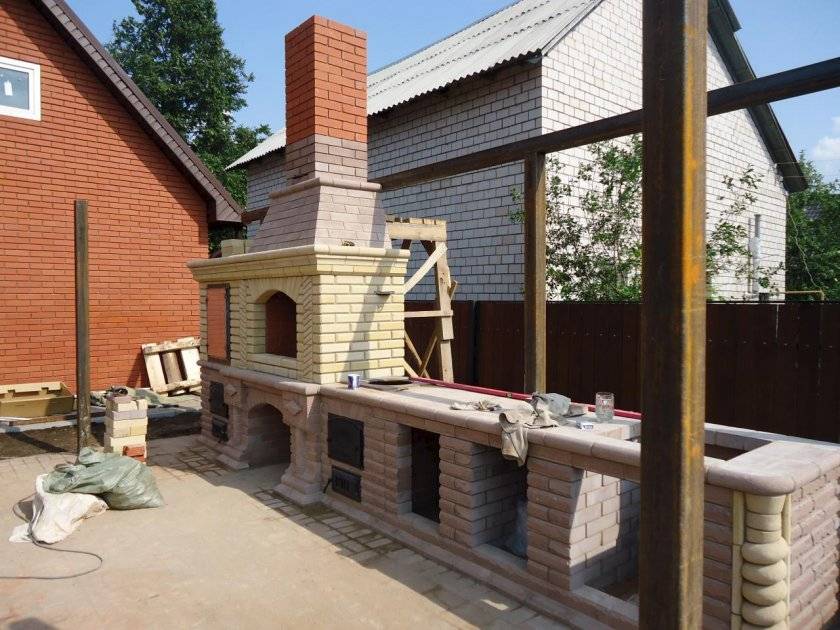

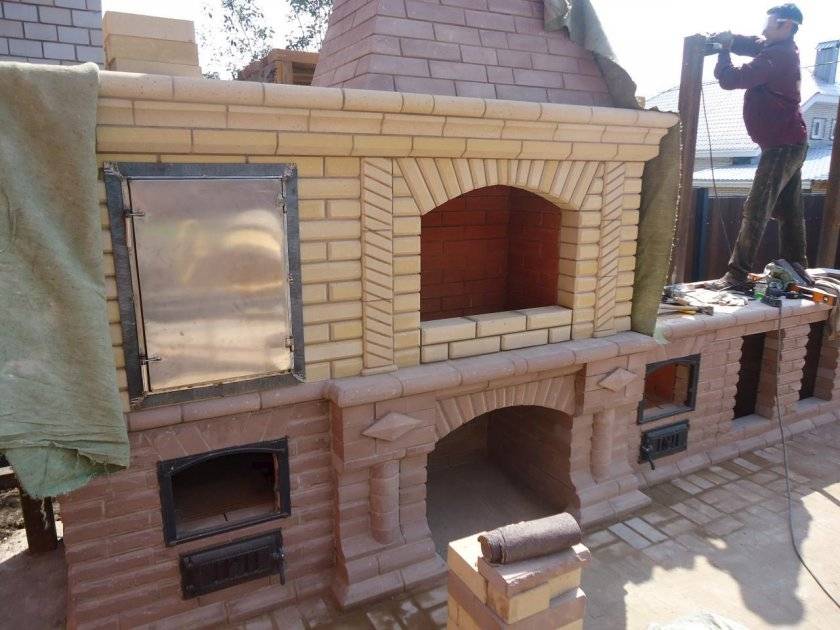

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно).

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Сам процесс возведения не очень легкий, ведь надо сделать так, чтобы коптильня не теряла тепло, и можно было одновременно пользоваться грилем. Поэтому отсеки для заброски угля делаются с двух сторон, чтобы тепло быстро не уходило и распределялось равномерно. Сверху ставится решетка и крепится к кирпичам для устойчивости.

После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.

Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.

Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабыизбежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.

Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.

Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.

Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

С чего начать?

Прежде чем приступить к строительству, надо обязательно определиться с местом расположения. Оно должно быть пожаробезопасным. Зона барбекю на даче должна находиться в достаточном удалении от располагающихся на участке построек. При этом надо учитывать розу ветров: это позволит минимизировать риск случайного возгорания дома или иных строений.

По данной теме есть похожая статья – Как сделать мангал из кирпича и из металла?

Стоит обязательно позаботиться об отсутствии вблизи сухих кустов и деревьев, способных загореться в результате случайного попадания искр. Чаще всего печь располагают прямо перед домом или коттеджем.

Когда площадка будет выбрана и уточнена ее площадь – можно приступать к разработке чертежей. На этом этапе тщательно продумываются конструктивные особенности будущего барбекю, с учетом общих рекомендаций. Так, например, гриль барбекю не стоит располагаться ниже 65 см от пола.

Высоту расположения гриля стоит выбирать таким образом, чтобы им было удобно пользоваться. Печь барбекю располагают на 10 см ниже гриля.

При разработке чертежей стоит продумать такие мелочи, как месторасположение:

• Дров и/или угля;
• Щипчиков, лопаток, металлических щеток и других предметов, которые могут потребоваться в процессе эксплуатации печи;
• Полочек и их размер.

Можно предусмотреть мангал, если планируете готовить шашлыки на шампурах. В таком случае построенное сооружение позволит приготовить все возможные типы мясных блюд.

Прорабатывая дизайн сооружения, надо обязательно учитывать особенности стилистического оформления всех располагающихся рядом сооружений. В таком случае построенное барбекю сможет гармонично вписаться в окружающее пространство, став настоящим украшением приусадебного участка, если печь будет располагаться на улице.

Видео — барбекю в рустикальном стиле:

При разработке чертежей кроме конструктивных особенностей в обязательном порядке расписывается схема кладки барбекю из кирпича. Это делается с целью исключения возможных ошибок в процессе выполнения работ.

Барбекю из кирпича

При постройке печи в летней кухне стоит учесть конструкцию и ее пожарную опасность. Соблюдайте правила пожарной безопасности. Использовать стоит специальный огнеупорный кирпич, который устойчив к большим перегревам.

Важной частью печки является правильно построенное поддувало и дымоход. Варианты можно посмотреть на фото барбекю из кирпича

Для начала стоит подготовить фундамент для печи в доме или в беседке. Продумайте вытяжную систему для высасывания дыма и печи. В качестве топлива можно использовать что угодно, это может быть электрическая печь, встроенная в каменную основу, газовая печь или использовать твёрдое топливо.

Самостоятельное строительство печи обойдется значимыми затратами на материал, но на кирпиче приготовленное мясо значительно вкуснее и полезнее.

Постройте над печью навес, который спрячет вас от дождя, а за счет дымохода и трубы, дым не будет струиться на вас. Устанавливать печь лучше отдельно от дома, это будет безопасно, и готовка будет проходить на свежем воздухе.

Раствор для кладки мангала

Из-за различных свойств кирпичей и их разной области применения в мангалах, необходимо использовать различные составы раствора для их скрепления. Выбор состава определяется характеристиками кирпичей и его способностью выдерживать определенную температуру.

Цементный раствор. Обычным раствором из цемента скрепляют внешний каркас стен, часть трубы и другие элементы мангала, которые возводятся первыми. Для приготовления такого раствора необходимо смешать песок и цемент в пропорции 3:1.

Глиняно-песчаный раствор. Чтобы обеспечить сохранение свойств при высоких температурах, необходимо использовать смесь для топки, дымосборника и мангала. Для этой смеси используется красная глина и просеянный песок в пропорции 1:2.

Шамотный раствор. Эта смесь может выдерживать температуру до 1700°С, не трескается и имеет высокую вязкость. Шамотный раствор делает работу проще, так как его нужно только развести в нужном количестве воды.

Отличие мангала от барбекю

Специалисты по мангалам, переделавшие массу печей на открытом воздухе своими руками знают, что мангал поджаривает пищу снизу за счет тлеющих углей.

Сверху пища не поджаривается. Поэтому приходиться постоянно вертеть шампур.

С барбекю все обстоит иначе. На решетку укладывается мясо, сама решетка становится чуть ниже боковых стенок. В этом заключается вся суть работы данной конструкции. В печи для барбекю поддон выглядит как сплошное полотно, без решеток.

Во время тления угля, пища постепенно поджаривается за счет отражения от стенок самой печи.

Стенки у барбекю высокие, за счет этого над продуктами образуется дымовая шапка, они слегка коптятся в нем, это придает им особый аромат. Если положить в такую печь кусок жесткой свинины, в процессе поджаривания в печи она станет мягкой, сочной.

Если обратить внимание, можно заметить, что большинство пикников на природе или на даче не обходится именно без печи барбекю, мангал не так популярен. Конструкций кирпичной печи для барбекю довольно много, с легкостью можно подобрать для себя удобный вариант

Как построить барбекю самостоятельно?

На первый взгляд, кажется, что не простое приготовление пищи в печи барбекю, означает, что конструкция сложная. Однако, это не так, построить печь своими руками довольно просто.

Именно любители дачных посиделок сооружают печи своими руками. Материалы для ее строительства всегда у каждого хозяина лежат под рукой. Кирпичи в руках держал каждый мужчина, значит, строительство печи для него не составит труда.

Сооружая печь барбекю важно задуматься о ее внешнем виде. Красиво обработанная конструкция будет лучшим украшением дачного участка

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

1. Удаление лишних предметов, растений, элементов благоустройства.
2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

• Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
• переносные (разборные, складные, неразборные) и стационарные;
• металлические, кирпичные, каменные;
• с одной или несколькими решетками;
• с получением жара от дров, угля, газа, электричества;
• длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
5. устройство гидроизоляции в два-три слоя рубероида;
6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Фундамент под мангал

Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.

Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.

С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.

Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.

На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
2. Застилают пару слоев рубероида.
3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Какой кирпич? Какой раствор?

Вы должны знать заранее размеры камня, чтобы правильно составить порядовку. Мы предлагаем использовать обожженный глиняный кирпич (красный) с размерами ДхШхВ: 257х123х55 мм. Отдавайте предпочтение полнотелым материалам, если только не планируете накрывать кладку сверху заборным камнем.

Не рекомендуется обкладывать мангал песчаником, клинкерным или рубленным кирпичом: под открытым небом на такой облицовке с высокой вероятностью появятся отслоения и трещины. Поэтому для кладки следует сортировать кирпич и отбирать камни без сколов и отбитых углов. Учтите также, что частично кирпич будет находиться при высоких температурах зоны готовки. Следовательно, шамотные и силикатные изделия для этого не подходят: один из-за потенциальной токсичности, второй из-за физико-механических недостатков.

Для приготовления раствора используется одна часть цемента марки 300 на 3,5 части мытого карьерного песка. Но и здесь есть подводный камень: у некоторых сортов кирпича коэффициент теплового расширения сильно отличается от характеристик раствора, из-за чего в зоне горения возможно появление трещин. Поэтому рекомендуется заменять цемент его смесью с шамотной глиной в пропорции 1:1.

Материалы для строительства

Как уже говорилось, основание для мангала надо бетонировать или хотя бы трамбовать и отсыпать щебнем. Поэтому первым в списки необходимых материалов стоит назвать цемент – как для бетонирования, так и для скрепления кладки. Для заливки допустимо применение марки цемента М50…М100, для кладки – М100…М150.

Так же для раствора необходим песок. При кладке из кирпича или любых блоков (кроме бутового и дикого камня) используют песок с размером зерна 2,5 мм. Для камня допустима зернистость 5 мм.

Для относительно недолговечных сооружений можно использовать практически любой кирпич или камень – хоть обломки битых блоков, оставшихся от строительства – и обычный цементный раствор. Если же постройка планируется надолго и всерьез, лучше потратиться на шамотный (огнеупорный) кирпич.

Класть его на цементно-песчаный раствор нельзя, оптимальным вариантом смеси для кладки считается глина с песком. В строительных и специализированных, ориентированных на печников, магазинах можно найти разнообразные варианты сухих смесей для кладки огнеупорного кирпича.

Решетки для мангала могут быть самыми обычными, купленными в ближайшем хозяйственном магазине, или самодельными, из черных сплавов или нержавеющей стали.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере используется шамотный кирпич разрезанный напополам

Кладка барбекю – порядовка – первый и второй ряд

3-й ряд

Кладка барбекю – порядовка – третий ряд

4-й ряд

Кладка барбекю – порядовка – четвертый ряд

5-й ряд

Кладка барбекю – порядовка – пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю – седьмой ряд

8-й ряд

Порядовка барбекю – восьмой ряд

9-й ряд

Порядовка барбекю – девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю – внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю – столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Порядовка барбекю – первый ряд топки

Установка поддона

Порядовка барбекю – поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю – 14-й ряд

15-й ряд

Порядовка барбекю – 15-й ряд

16-й ряд

Порядовка барбекю – 16-й ряд

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

17-й ряд

Кладка барбекю из кирпича – 17-й ряд

18-й ряд

Кладка барбекю из кирпича – 18-й ряд

19-й ряд

Кладка барбекю из кирпича – 19-й ряд

20-й ряд

Кладка барбекю из кирпича – 20-й ряд

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.
