Каркасный дом на винтовых сваях

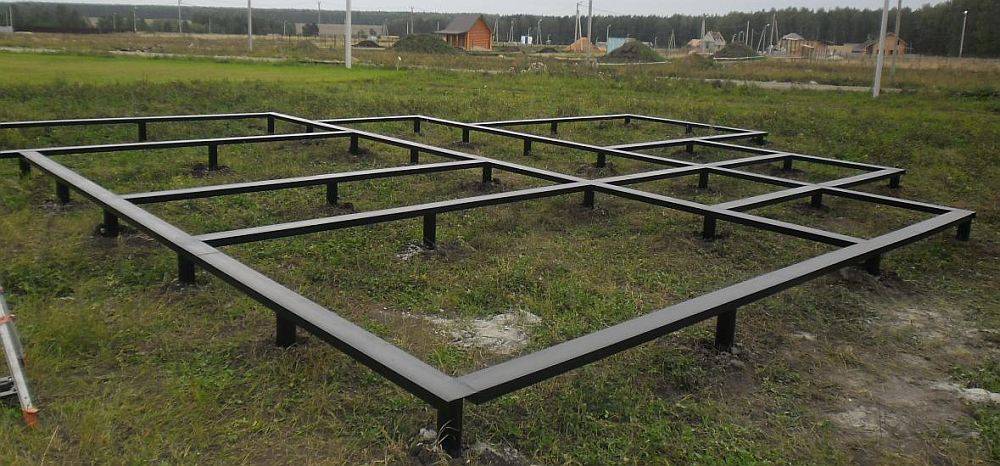

Популярным типом опор являются винтовые сваи под каркасный дом. В отличие от забивных они проще монтируются и подходят для любого типа почвы. Рабочий участок сваи выполнен в виде винта, а ее кончик имеет заостренную форму.
Винтовые сваи под каркасный дом.
Эти решения для фундамента отдаленно напоминают ледовые буры для зимней рыбалки. Винтовые сваи под каркасный дом различаются по длине (следовательно и по максимальной глубине погружения) и диаметру. Также разным бывает шаг между винтовыми лопастями. В верхней части опоры расположена площадка для крепления к элементам ростверка – оголовок.
Преимущества винтовых свай
- Быстрота устройства фундамента на винтовых сваях.
- Возможность повторного использования опор каркасного дома, поэтому винтовые изделия пригодны для возведения временных или сезонных построек.
- Фундамент удобно монтировать в любое время года и в любой климатической зоне.
- Возможность дооснастить фундамент дополнительными винтовыми сваями, если появится необходимость возведения каркасной пристройки к дому.
На заметку
Преимущества винтовых свай обуславливает низкую стоимость работ по обустройству фундамента примерно в 1,5 два раза, чем возведение классических ленточных несущих конструкций.
Недостатки винтовых свай
Кроме этого каркасный дом на винтовых сваях имеет ряд недостатков по части конструкции фундамента.
- Долгий и сложный монтаж на участках с каменистой почвой.
- Необходимость дополнительного обустройства цоколя здания из-за высоты опор над уровнем почвы.
- Обязательная антикоррозийная обработка перед погружением в землю.
- Некоторые сваи могут лопнуть в районе сварного шва.
Фундамент из винтовых опорах. Однако, сильные стороны перевешивают недостатки винтовых свай за счет того, что строительство каркасных домов не требует предварительной подготовки скважин под опоры – конструкция свай позволяет им сохранять строгое вертикальное положение даже под максимальной нагрузкой.
Плюсы и минусы свайно-винтового фундамента
Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:
- Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
- Металлические сваи в грунте подвержены коррозии.
- Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.
Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.
Беседка с купальней на винтовых сваях
В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:
- Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
- Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
- Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
- Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
- Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
- Строительство возможно в зоне развитых подземных коммуникаций – плюс.
- С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
- Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
- Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
- Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
- Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
- Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
- Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
- Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.
В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:
- Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
- Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
- Хозпостройки, навесы, шпалеры.
- Заборы.
- Распашные ворота.
Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу
Исключение – сварные металлические гаражи, но их эстетика всем известна
Исключение – сварные металлические гаражи, но их эстетика всем известна.
Собственноручное изготовление свай
Каждую сваю составляют 3 части:
- труба с диаметром как минимум 86 мм – несущий элемент сваи;
- винт, приваренный к заостренному концу трубы;
- оголовок, к которому прикрепляется брус или обвязка.
Для создания сваи берется труба с подходящим диаметром. В случае отсутствия литого наконечника нужной формы его можно смонтировать: окончания труб режутся на сектора по лекалу на нужные размеры. Потом их варят в конус с последующей рихтовкой швов. Чтобы сделать винт, используются уже отработанные диски или нарезаются новые, из стали 5-6 мм толщиной, с использованием шаблона.
Определять, каким будет внешний диаметр, нужно, учитывая расчеты особенности почвы. Чем глубже в грунт будет погружаться свая, тем меньшим нужно сделать винт. С помощью тисков зажимается заготовка винта и растягивается. Иными словами, нужный размер попросту выколачивается.
После этого его приваривают к трубе сваи. Потом свая красится или покрывается антикоррозийным средством. Для свай выполняется оголовок. Он выполняет роль основания для последующего закрепления балки или швеллера. Лопасти нужно делать более широкими, чем диаметр трубы, на 30 мм как минимум.
Производство работ
Армирование ростверка свайного фундамента выполняют сразу после сооружения опалубки. Обязательным элементом последней должны быть поперечные перемычки в верхней части, к которым, в конечном итоге, будет подвешиваться арматурный каркас.
Работы по монтажу армирования в будущем ростверке можно разбить на несколько операций.
Устройство нижнего пояса арматурного каркаса
На дне опалубки поверх гидроизоляции укладывают специальные пластиковые бобышки, на которых затем будет располагаться нижний пояс арматурного каркаса.
Если бобышек в наличии нет, их можно заменить фрагментами кирпича или деревянными брусками высотой 40 – 50 мм:
- высота всех подкладок должна быть одинаковой, чтобы стержни арматуры заняли строго горизонтальное положение;
- шаг между бобышками или элементами, используемыми в качестве альтернативы, зависит от диаметра рабочей арматуры: он должен быть таким, чтобы стержни не прогибались;
- на бобышки с равным шагом необходимо уложить рабочую арматуру нижнего пояса. Расстояние от крайних стержней до боковых поверхностей опалубки должно составлять 30 – 40 мм.
При сооружении каркаса исполнитель должен руководствоваться требованиями документов, описывающих армирование ростверка свайного фундамента: чертеж конструкции со всеми необходимыми указаниями приводится в проекте постройки.
Если лента ростверка имеет значительную длину, каждую нитку рабочего пояса набирают из нескольких арматурных стержней, соединяемых с нахлестом в 1 м.
К нижнему поясу крепят стержни поперечной арматуры или хомуты, совмещающие в себе поперечную и вертикальную арматуру.
Устройство верхнего пояса
Рабочая арматура верхнего пояса подвешивается на перемычках опалубки, о которых было упомянуто в начале раздела. Длина подвесов должна быть такой, чтобы после заливки ростверка над арматурой образовался защитный слой бетона толщиной от 30 до 40 мм.
Стержни верхнего пояса связываются с поперечной и вертикальной арматурой либо с хомутами, если таковые используются.
Затем оба рабочих пояса следует привязать к арматуре, выступающей из свай. Арматурный каркас можно считать готовым.

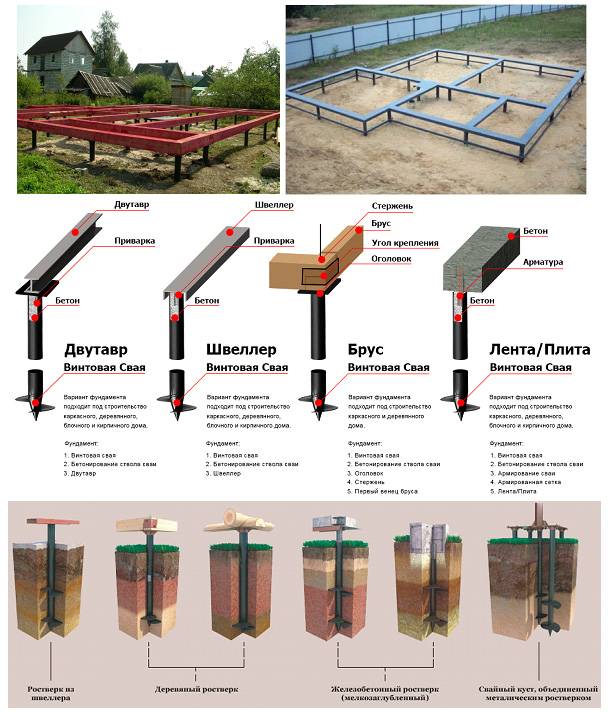

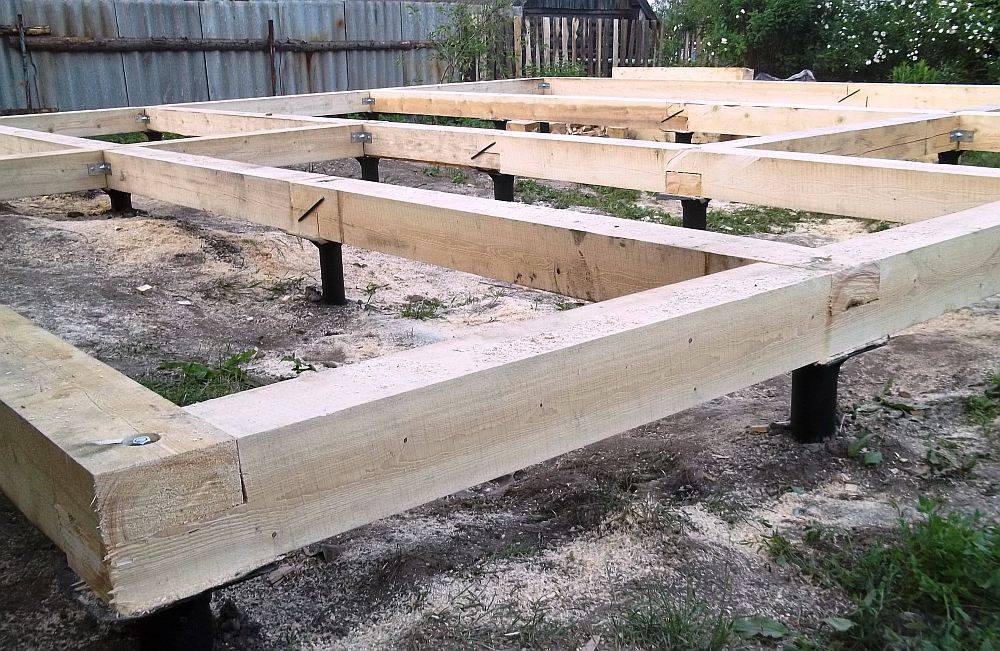

Обвязка свайного фундамента
Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.
Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.
Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.
На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.
Расчет винтовых свай для фундамента каркасного дома
Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.
Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.
Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.
Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.
Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.
Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.
Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.
Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).
Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.
Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).
Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.
Монтаж и заготовка под ростверк
Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Какими они бывают
Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.
По типу крепления лопастей они делятся на:
C литым наконечником. Такие наконечники делают на производстве, применяя метод точного литья в вакуумной среде из стали наиболее прочных марок. Толщина такого наконечника может достигать 13 мм для изделия диаметром 300 мм. Он вставляется в конец трубы и обваривается;
- Из оцинкованной трубы с таким же наконечником. Такое изделие отличается повышенной стойкостью к коррозии;
Со сварным наконечником. В отличие от литого, этот тип отличается простотой изготовления — просто к его концу приваривается острая буровая лопасть. Её толщина достигает всего 5 мм для диаметра сваи в 300 мм.
Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.
Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.
Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.
Изначально эти трубы применяются в нефте-газовой промышленности.
Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:
- Диаметром 57 мм;
- 89 мм;
- 108 мм;
- 133 мм;
- 300 мм.
Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.
Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.
Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

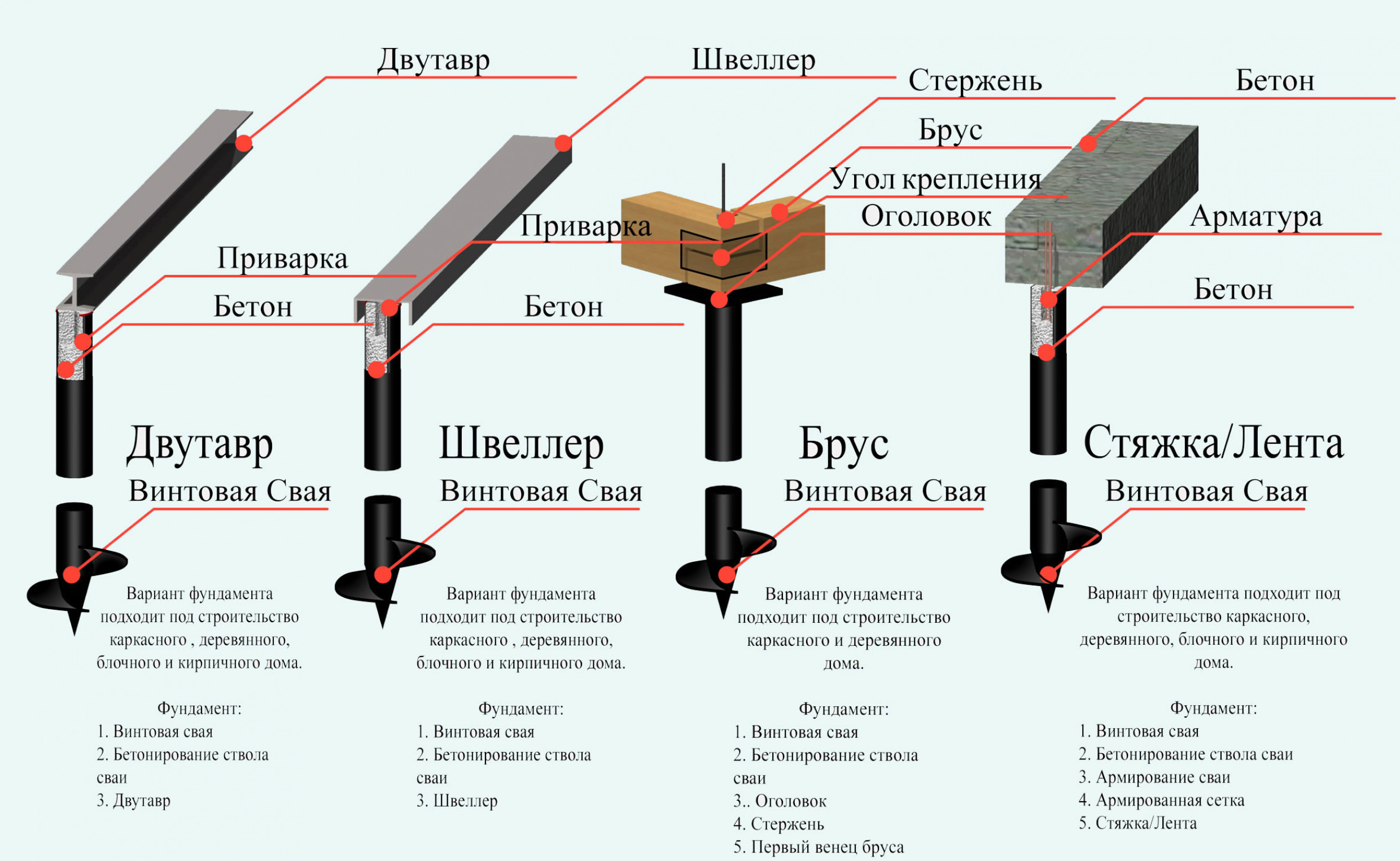

Оголовки
Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома
Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.
Оголовки делятся на несколько категорий. Во-первых, они бывают:
- Съёмными;
- Приваренными.
Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.
Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

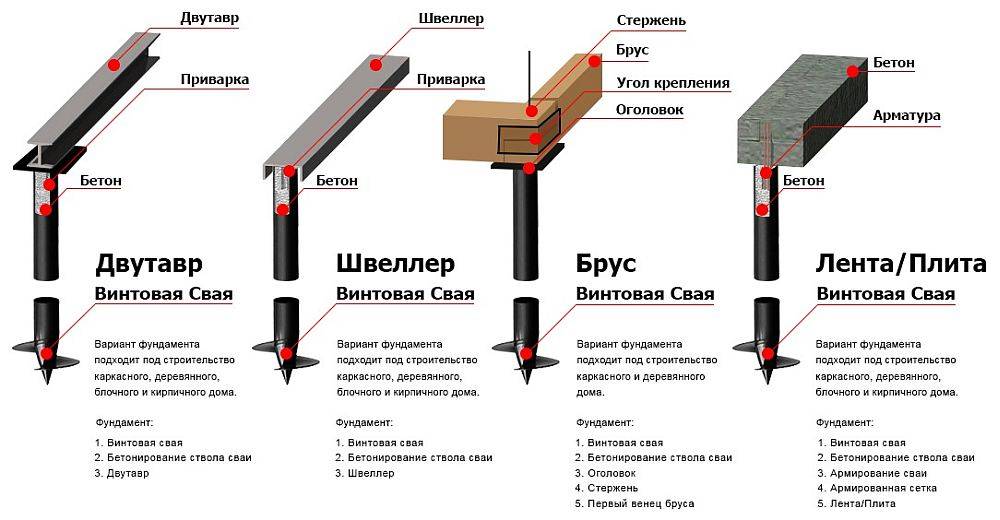

Также оголовки бывают в зависимости от формы:
- П-образными;
- Т-образными.
Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.
Что касается размеров, то они полностью зависят от диаметра сваи и удельного веса конструкции, которая будет опираться на оголовок. Их делают так, чтобы внутренний диаметр несколько превышал размер сваи. Оголовки также бывают простыми и усиленными. Последние делают с четырёхсторонними косынками и из особо прочных марок стали.
С чего начать
Для определения типа грунта необходимо вынуть почву с глубоких слоев Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.
Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.
Алгоритм монтажа фундамента
Процесс монтажа фундамента для каркасного дома включает ряд действий:
- Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
- Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
- Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.
- Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
- Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.
Процесс установки винтовых свай
Виды винтовых свай.
Во время закручивания свай в почву трубы используются в качестве рычагов. В трубу вставляется лом. Используя его, надеваются рычаги из трубы, имеющей больший диаметр.
Это довольно тяжелая физическая работа, поэтому можно использовать стройтехнику или нескольких сильных помощников.
Существует разница между использованием бура и ручным вкручиванием сваи. Если использовать бур, то земля вокруг скважины разрыхливается, что нежелательно, если вы хотите получить надежный свайный фундамент.
Ручное вкручивание, наоборот уплотняет грунт вокруг трубы. Если все же вы решили делать лидерные скважины с помощью бура, то глубина должна получиться на 1-2 метра меньше, чем общая длина сваи. Выравнивать их можно по-разному. Для этого допустимо использование лома, распорки или винтового домкрата.
Расчет ленточно-винтового фундамента
Расчет винтовых свай
В ходе расчета свай определяются следующие параметры:
- Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
- Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
- Количество винтовых свай. Рассчитывается по формуле:
К = P*k/S
где:
Р — сумма всех нагрузок;
k — коэффициент надежности = 1,75;
S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.
Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.
Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор
Расчет монолитной фундаментной ленты
Цель расчета ленточной части фундамента — определение параметров ленты:
- Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
- Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
- Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.

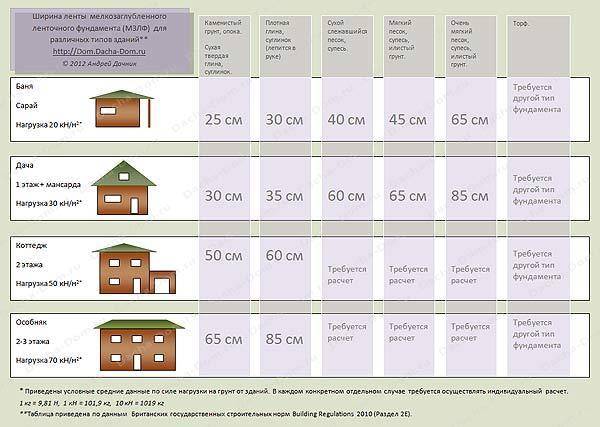

- Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:
Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.
Технология установки фундамента на винтовых сваях
Поскольку этот вид фундамента крайне прост в монтаже, можно выполнить всю работу в течение нескольких дней. Установка проводится поэтапно:
- Разметка участка.
- Завинчивание свай —угловых, затем остальных.
- Обрезка свай.
- Бетонирование.
- Установка оголовков.
Перед выполнением всех работ площадка тщательно очищается, рекомендуется выполнить анализ грунта.
Самостоятельная разметка участка
Выставляется ровный периметр, максимальный шаг установки свай составляет 3 метра. Все стены и перегородки должны стоять на сваях. При уменьшении шага увеличивается усадка фундамента.
Инструменты для качественной разметки фундамента:
- вешки;
- теодолит;
- измерительная лента.
Разметка участка под свайный фундамент.
В первую очередь на площадку переносится линия фасада. Для её обозначения в землю вбиваются колья и на них натягивается шнур. Под прямым углом от линии фасада также обозначаются боковые стены. Периметр должен быть ровным, углы 90 градусов можно установить, воспользовавшись принципом “египетского треугольника”. Если диагонали равны — углы выставлены правильно, по ним будут ввинчиваться угловые сваи.
Установка свай своими руками
Для каждого элемента на глубину 0.3-0.5 м бурится технологическое отверстие с использованием бура с соответствующей насадкой.
Оптимально использовать для установки свай мини-экскаватор, но при необходимости можно выполнить эту задачу самостоятельно – силами двух человек без применения любой специальной техники.

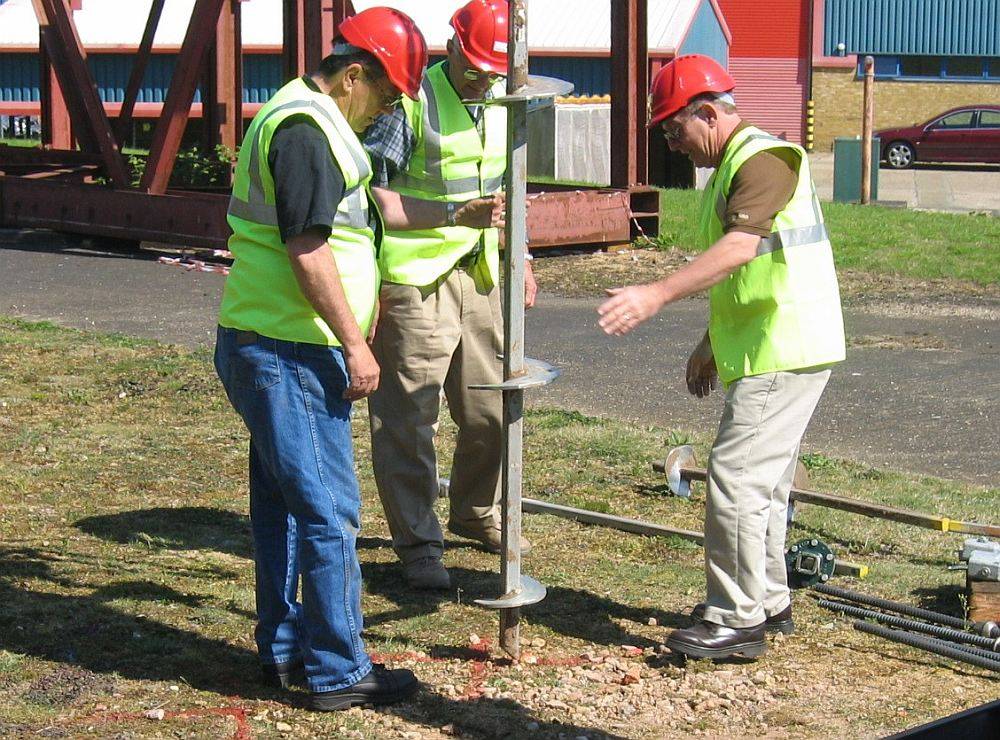

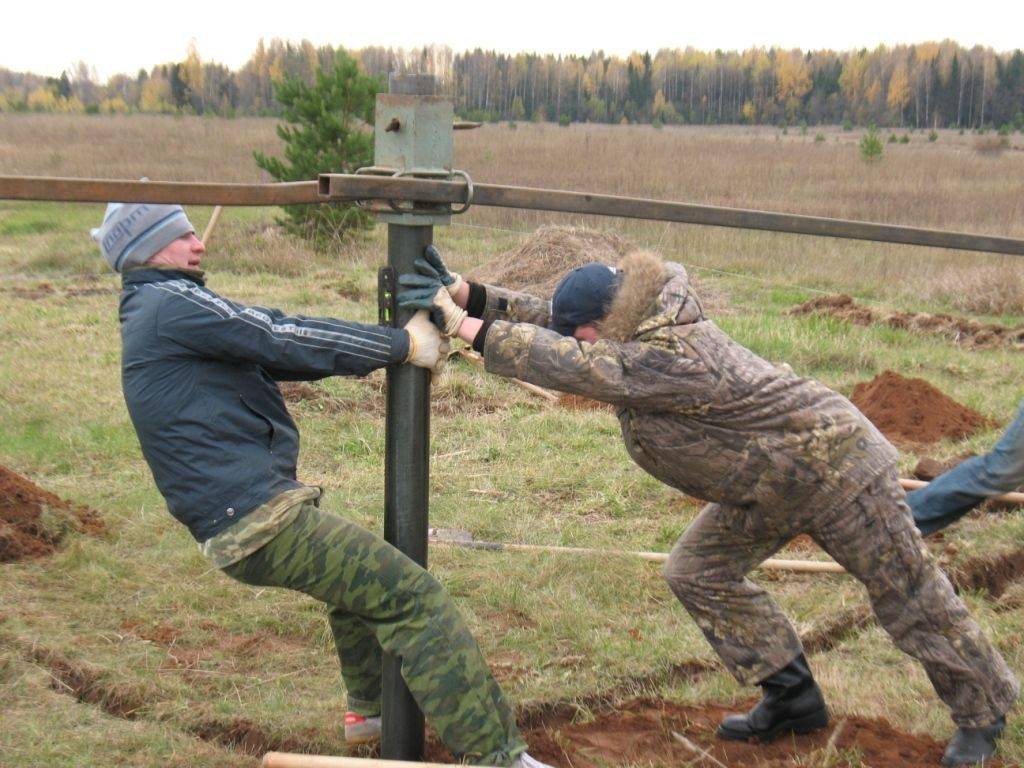

Пример ручной установки винтовой сваи силами двух человек.
Угловые сваи под брусовые постройки устанавливаются строго по центру бруса. После установки угловых вкручиваются остальные элементы.
Процедура установки сваи:
- свая вкручивается в приямок на глубину от 1.5 м;
Завершение самостоятельного монтажа свай
Сваи обрезаются на высоте около 20см с помощью нивелира или уровня. Для придания прочности фундаменту внутрь труб заливается бетонный раствор, который дополнительно обеспечит защиту внутренней поверхности металлической сваи от коррозийных процессов.
Выравнивание фундамента лазерным уровнем достаточно эффективно.
После бетонирования привариваются оголовки. Это плоские площадки, установленные на круглых трубах диаметром, немного превышающим диаметр самих свай. Оголовки надеваются на сваю сверху и привариваются. Выполняется антикоррозионная обработка и покраска швов.
Обычно фундамент свайно-винтового типа не предполагает устройство подвального помещения, но в легких домах при соблюдении определенных условий это можно реализовать. При этом подвальная яма являет собой бетонную коробку с закрытым верхом. Подвал будет очень тесным, от него до любой сваи должно быть расстояние до 1.7 м. Но и такое решение позволит обустроить небольшое помещение для хранения инвентаря или продуктов.
К преимуществам свайно-винтового фундамента следует отнести и возможность сразу же продолжать строительство, не дожидаясь усадки. На следующий день можно приступать к возведению остальной части сооружения.
Проблемы, возникшие при закручивании свай
Надежды на то, что все работы будут закончены к вечеру, улетели сразу после первых минут. Свая никак не хотела вкручиваться. Входя в землю на 70-80 см., она «ложилась на бок» или просто переставала крутиться от мощной гидравлической установки. Поэкспериментировав с бурением в разных местах, монтажники не смогли закрутить ни одной опоры. Поработав полдня, они уехали, оставив мне сваи и «головные боли» о том, что и как мне делать дальше. Да, кстати, предложили другие сваи – «саморезы», цена которых в 3 раза больше, что меня крайне не устраивало.
Сваи-саморезы
При подписании договора обговаривался пункт о пробном бурении грунта на моём участке. Я отказался по простой причине: год назад два соседа по дачам «поставили» садовые домики на винтовые сваи. Никаких проблем с монтажом основания у них не было. Полагаясь на это, мне пришлось заплатить фирме 3000 рублей только за попытку сделать мне винтовой фундамент (неустойка по договору).
После такого расклада событий, я решил заказать манипулятор на базе автомобиля или трактора. Звонил по телефонам, которые мне предоставили знакомые, а также искал на «Авито» соседних городов. Меня больше всего поразил ответ менеджеров фирм и частных владельцев манипуляторов. Выслушав меня, они задавали мне один вопрос, при этом сами на него отвечали.
Вопрос был примерно такой: «- Вы проживаете в Мысках или Междуреченске, в пойме рек Томь или Мрас-Су?» Конечно, Мрас-Су – это моя родная река и я прожил здесь более 40 лет. Результат – ни одна из фирм и ни один из частников (владельцев спецтехники) ко мне не поехали. Вывод один – они просто знали о проблемных грунтах в нашем районе. Но напрашивается разумный вопрос: почему у моих соседей всё прошло, как по маслу?
Я не остановился на этом и пошёл дальше. Решил «найти» буроям. Это буровая машина с мощным шнеком на базе трактора или грузового авто. Их чаще всего используют для бурения отверстий под установку электрических опор (столбов). Это оказалось вообще проблемой. Техника специфическая и применяется довольно редко.
Нашёл её в местной горэлектросети (есть прейскурант цен на услуги техники населению). Написал заявление, оплатил услугу. Но через несколько дней мне вежливо отказали и просто вернули деньги, аргументируя тем, что вся спецтехника очень и очень занята. Кстати, вот интересное и познавательное видео от Владимира Ефремова — это, чтобы вы отдохнули от моего рассказа…
Железобетонные сваи цены
На протяжении более чем 10-ти лет мы работаем с одним заводом по производству свай. Благодаря прямому сотрудничеству с изготовителем мы имеет возможность предоставить своим клиентам лучшие цены на железобетонные сваи в Москве и области. Предлагаем вашему вниманию цены на квадратные сваи сплошного сечения 30*30 см:
| Маркировка сваи | Длина конструкции (м) | Вес конструкции (кг) | Цена (тыс.рублей) |
| С30.30-1 | 3 | 690 | 1,950 |
| С40.30-1 | 4 | 920 | 2.600 |
| С50.30-1 | 5 | 1150 | 3.250 |
| С60.30-2 | 6 | 1380 | 3.900 |
| С70.30-4 | 7 | 1610 | 4.690 |
| С80.30-4 | 8 | 1840 | 5.360 |
| С90.30-5 | 9 | 2070 | 6.120 |
| С100.30-8 | 10 | 2300 | 7.050 |
| С110.30-9 | 11 | 2530 | 8.190 |
| С120.30-10 | 12 | 2760 | 9.480 |
Цены на составные сваи сечения 30*30 см:
| Маркировка сваи | Длина конструкции (м) | Вес конструкции (кг) | Цена (тыс.рублей) |
| ССВ(Н) 6.30-1 | 6 | 360 | 5.100 |
| СССВ(Н) 730-1 | 7 | 590 | 6 |
| ССВ(Н) 8.30-1 | 8 | 1810 | 6.800 |
| ССВ(Н) 9.30-1 | 9 | 2030 | 7.700 |
| ССВ(Н) 10.30-1 | 10 | 2260 | 8.500 |
| ССВ(Н) 12.30-1 | 12 | 2710 | 10.230 |
Важно: если вы заинтересованы в покупке качественных ЖБ свай либо работах по их погружению, обращайтесь к менеджерам нашей компании по контактным телефонам, либо воспользуйтесь опцией «Отправить заявку» и мы свяжемся с вами в течении 30-ти минут
