Размеры водопроводных труб
ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.
При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.
Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.
Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия
Трубы. ГОСТ и DIN. Отопление и водоснабжение
Для проектировщиков, снабженцев, монтажников наличие стандартов один из главных факторов успешной работы. ГОСТ и DIN всегда должны быть под рукой. Независимо от того, занимается ли компания продажей нержавеющего металлопроката, монтажом отопления или водоснабжения, проектированием канализации или кондиционирования, без стандартов не обойтись. Задача данной страницы — собрать все (или хотя бы самые популярные) DIN и ГОСТ на трубы в одном месте. Основным классифицирующим признаком для труб является материал изготовления. Именно по нему — пластиковые или металлические — будет структура этой страницы. На этой странице можно найти, посмотреть и скачать следующие стандарты на трубы:
- ГОСТ — 8732-78; 9941-81; 10704-91; 10705-80
- DIN — 1629; 2248
- ДСТУ Б — В.2.7-151:2008; В.2.7.-144:2007
Характеристики полипропилена
Одно название «полипропиленовые трубы» объединяет семейство полимерных материалов и конструкций с широким диапазоном технических характеристик и охватывающее большой спектр задач.
Для создания труб используется:
- гомополимер полипропилена (PPH) для простых задач, как базовый материал, первым введенный в эксплуатацию;
- Блок-сополимер (PPB) с увеличенной прочностью, но для низкотемпературных магистралей и трубопроводов;
- Статический сополимер пропилена с этиленом (PPRC, PPR) для горячего и холодного водоснабжения и использования в промышленных магистралях и транспортных системах;’
- Специальный полипропилен (PPs) как наиболее термостойкий и долговечный материал из семейства.
Для организации горячего и холодного водоснабжения в жилых и общественных зданиях широкое применение находят полипропиленовые трубы PPB, PPRC (PPR) и PPs.
Основное деление происходит по эксплуатационным характеристикам, таким как выдерживаемое давление и температура транспортируемой среды. Определяет это маркировка типа «PN» с цифирным обозначением, которое определяет номинальное эксплуатационное давление при температуре 20ºС.
Стандартизированный ряд включает в себя трубы с обозначением PN10, PN16, PN20, PN25 и PN32, выдерживающие от 1.0Мпа до 3.2 Мпа.
По конструкции выделяют трубы с однородными стенками, с армированием алюминием и армированием стекловолокном. С этим связаны еще две важные характеристики: кислородопроницаемость (скорость диффузии кислорода) и тепловое линейное расширение материала.
Последней характеристикой является типоразмер. Стандартами оговаривается внешний диаметр и толщина стенок, и это следует учитывать в расчетах и при проектировании коммуникаций, где будут задействованы полипропиленовые трубы. Внешний диаметр определяет общие габариты системы, способ укладки, а толщина зависит от конструкции трубы и ее класса.
Внутренний диаметр рассчитывается исходя из двух перечисленных выше. Например, для PN10 диаметром 20 мм толщина стенки составляет 1,9 мм, а для армированной алюминием или стекловолокном трубы PN25 и таким же внешним диаметром 20 мм, стенка уже 3,4 мм. Внутренний диаметр, как и пропускная способность, отличается.
В таблице отражено деление труб по классам и конструкции и характеристики.
| Марки ровка | Армирование | Номинальное давление при Т = 20ºС, МПа (бар) | Номинальное давление при Т = 75ºС | Коэфф. Температурного расширения, 10-4/К | Диффузия кислорода, мг/м2*сутки |
| PN10 | Нет | 1,0(10) | — | 1,80 | 900 |
| PN16 | Нет | 1,6(16) | — | 1,80 | 900 |
| PN20 | Нет | 2,0(20) | 0,6 | 1,80 | 900 |
| PN20 | Стекловолокно | 2,0(20) | 0,6 | 0,35 | 650-850 |
| PN25 | Стекловолокно | 2,5(25) | 1 | 0,35 | 650-900 |
| PN25 | Алюминий перфорированный | 2,5(25) | 1 | 0,26 | 450 |
| PN25 | Алюминий сплошной | 2,5(25) | 1 | 0,26 | |
| PN32 | Стекловолокно | 3,2(32) | 1,5 | 0,35 | 650-900 |
| PN32 | Алюминий перфорированный | 3,2(32) | 1,5 | 0,26 | 450 |
| PN32 | Алюминий сплошной | 3,2(32) | 1,5 | 0,26 |
Стандартный ряд размеров по внешнему диаметру: 16(1,6), 20(3,4), 25(2,3), 32(2,9), 40(3,7), 50(4,6), 63(5,8). Дополнительно указана толщина стенки для армированных труб PN20(25).
Трубы из полипропилена – разновидности и маркировка
В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.
Маркировка на трубах из полипропилена
Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.
- PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
- PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
- PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).
PPR-трубы
Армированные полипропиленовые трубы
Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi
Трубы, армированные стекловолокном, для отопления
Полипропиленовые трубы со стекловолоконным армированием
Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.
Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.
| Буквенно-цифровой код | Обозначение |
|---|---|
PN10 | Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили. |
PN16 | Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой. |
PN20 | Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения. |
PN25 | Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения. |
ПП изделия подходят для устройства отопительных систем
Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок
При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов
- Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
- Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
- Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
- Давление и температура воды в магистрали.
В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

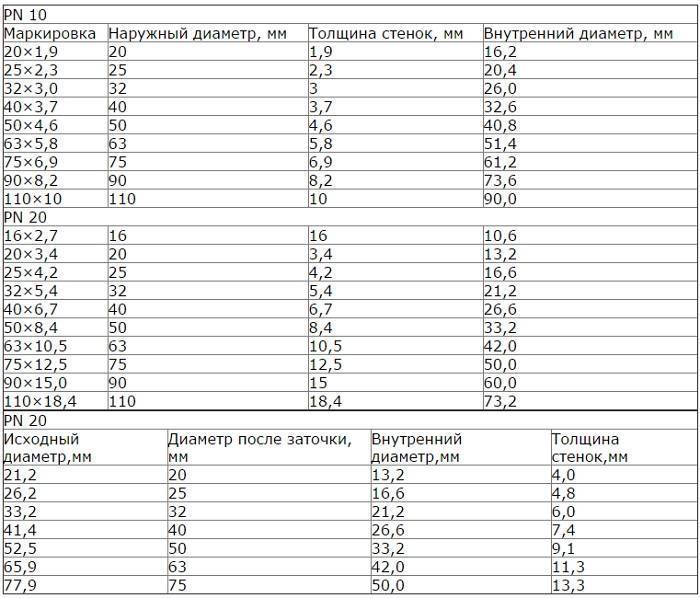

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
Соответствие диаметров стальных и полипропиленовых труб (таблица)
Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм
При этом иметь разную толщину стенки.
В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.
Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.
При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:
- У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
- Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
- Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.
Характеристики и варианты использования
Чтобы быстрее разобраться в том, что именно вам необходимо, лучше всего обратиться к таблице для полипропиленовых труб. Там нужно найти интересующую температуру, размер — та маркировка, которая соответствует нужным показателям, будет вашим ориентиром.
Указываются размеры полипропиленовых труб в дюймах и мм — это делается для удобства, так как у производителей разных стран своя система отсчета.
Варианты изделий в зависимости от особенностей использования
- РРН — гомополимеры, их стоит использовать только для холодной воды.
- РРВ — блоксополимеры, также хороши для холодной воды, иногда еще их используют при монтаже теплого пола.
- PPR — сополимер полипропилена, самый востребованный вид, может контактировать с горячей, с холодной водой, теплым полом или отоплением.
- PPs — улучшенный вариант с более высокими показателями жаропрочности. Нечасто встречается в бытовых постройках.
Таблица размеров полипропиленовых труб для отопления и водоснабжения
| Труба PPR PN10 и PN20 | Труба, армированная алюминиевой фольгой PPR-AL-PPR PN 25 | Труба с внутренним армированием PERT-AL-PPR PN 25 | Труба, армированная стекловолокном PPR-GF-PPR PN 20 |
| Тип | Номинальное давление | Наружный диаметр, мм | Область применения |
| PPR | PN 10 | 20-110 | ХВС |
| PPR | PN 20 | 20-110 | ХВС и ГВС |
| PPR-AL-PPR PN 25 | PN 25 | 20-63 | ХВС и ГВС, отопление |
| PERT-AL-PPR PN 25 | PN 20 | 20-110 | ХВС и ГВС, отопление |
| PPR-GF-PPR PN 20 | PN 25 | 20-63 | ХВС и ГВС, отопление |
Для прокладки водопровода с холодной водой, в том числе питьевой, достаточно самых тонких изделий с маркировкой PN10. Бытовой трубопровод не имеет зон высокого давления, как правило, оно не больше 1 МПа, а низкая температура воды не вызывает линейного расширения.
Полипропиленовые трубы для отопления, размеры которых в таблице выше, желательно использовать армированные, с фольгой или базальтом. Последний появился совсем недавно на рынке и с ним еще мало кто работал, но материал уже имеет положительные отзывы профи. Зачем нужно армирование? Это очень важная деталь при формировании горячего водоснабжения, потому что благодаря прокладке при воздействии высокой температуры пропилен не изменяет свою форму и размер. А значит не будет деформации, которая может стать причиной протечки. Внутренний диаметр полипропиленовых труб, таблица с которыми представлена выше, становится меньше, но зато внешне деталь остается неизменного размера.
Полипропиленовые трубы — таблица размеров
Одной из главных характеристик, которая должна учитываться при выборе стояков конкретных размеров, является напор транспортируемой среды. Если он невысокий, то монтируют магистраль с маленьким сечением . В меру увеличения количества перемещающейся воды, необходимо увеличивать диаметр труб
Поэтому, при покупке товара нужно обратить внимание на маркировку (PN 10 или иные аналогичные обозначения), чтобы представить, насколько устойчивыми будут изделия к возможным давлениям в конструкции. От этого зависит длительность функционирования системы. Поскольку сфера применения полипропиленовых элементов – достаточно широка, то и сортамент изделий отличается разнообразием
В бытовых целях наиболее популярными являются стояки сечением от 16 до 110 мм
Поскольку сфера применения полипропиленовых элементов – достаточно широка, то и сортамент изделий отличается разнообразием. В бытовых целях наиболее популярными являются стояки сечением от 16 до 110 мм.
| Величина номинального давления | PN 10 | PN 20 | PN 30 | |||
| Внешний калибр | Внутренний калибр | Толщина стенки | Внутренний калибр | Толщина стенки | Внутренний калибр | Толщина стенки |
| 16 | — | — | 10,60 | 2,70 | — | — |
| 20 | 16,20 | 1,90 | 13,22 | 3,41 | 13,22 | 3,40 |
| 25 | 20,40 | 2,30 | 16,60 | 4,20 | 16,62 | 4,19 |
| 32 | 26,00 | 3,00 | 21,22 | 5,41 | 21,20 | 3,00 |
| 40 | 32,60 | 3,70 | 26,62 | 6,70 | 26,62 | 3,70 |
| 63 | 51,40 | 5,80 | 42,00 | 10,50 | 40,20 | 5,80 |
| 75 | 61,20 | 5,90 | 50,00 | 12,50 | 50,00 | 6,90 |
| 90 | 73,60 | 8,20 | 60,00 | 15,00 | — | — |
| 110 | 90,00 | 10,00 | 73,20 | 18,40 | — | — |
Важно!
Правильное соотношение сечения трубы и толщины стенки – гарантия длительного и качеатвенного функционирования конструкции.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Размеры полипропиленовых труб в зависимости от сферы применения
Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.
Размеры полипропиленовых труб для вентиляции
Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.
Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.
Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.
Размеры полипропиленовых труб для канализации
Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.
Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.
Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.
Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.
Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.
Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:
Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.
При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).
Особые случаи
Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.
По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:
Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.
Диаметр труб водоснабжения
В той или иной степени с устройством системы водоснабжения, заменой ее труб приходилось сталкиваться большинству людей. Непрофессионалу сориентироваться в необъятном количестве предложений на рынке достаточно сложно. Нанимаете ли вы мастера или предпочитаете работать с водопроводным оборудованием самостоятельно, но разобраться в том, каким может быть диаметр труб водоснабжения, каковы различия в характеристиках изделий из различных материалов весьма полезно. А профессионалу — тем более.
Давление в трубах водоснабжения, как и ряд других параметров, напрямую влияет на выбор диаметра
Особенности и классификация
Достоинства:
- Устойчивость к минусовым температурам.
- Срок службы ≥ 50 лет.
- Экологичность материала и безопасность в работе.
- Бесшумность и гашение вибраций от движения воды по трассе.
- Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
- Простой монтаж и разборка пенопропиленовых магистралей.
- Низкая цена на изделия.
Трубы и фитинги
Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.
Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.
Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.
Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.
Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию. Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении. Как маркируются ПП-изделия
| Класс эксплуатации | Рабочая температура, С | Срок службы, лет | Максимальная температура, С | Срок службы при максимальной температуре, год | Аварийная температура, С | Срок службы при аварийной температуре, часов | Сфера использования |
| ХВ | 20 | 50 | – | – | – | – | Холодное водоснабжение |
| 1 | 60 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (60°С) |
| 2 | 70 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (70°С) |
| 3 | 30 40 | 20 25 | 50 | 4,5 | 65 | 100 | Низкотемпературное напольное отопление |
| 4 | 20 40 60 | 2,5 20 25 | 70 | 2,5 | 100 | 100 | Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами |
| 5 | 20 60 80 | 14 25 10 | 90 | 1 | 100 | 100 | Высокотемпературное отопление |
Отличия классов труб по параметрам:
- Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
- Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
- Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
- Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.
Особенности маркировки труб из пенопропилена
Как правильно выбрать
Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:
- Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях. Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.

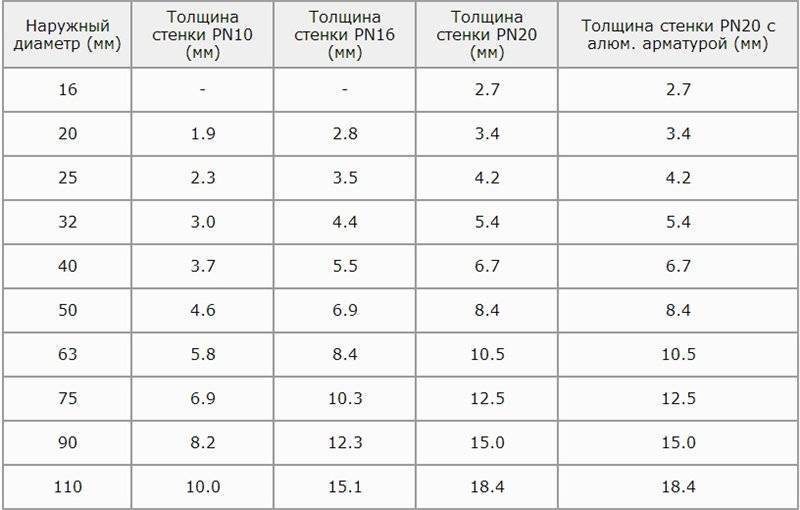

- Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.

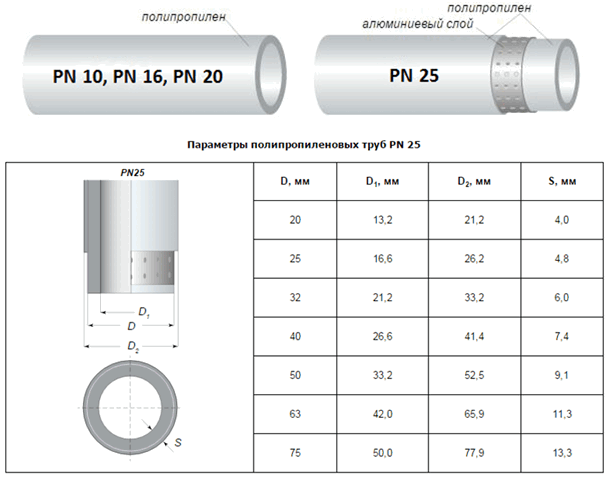

- Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.
