Изготовление мангала из жаростойкой стали
Пришло время рассмотреть третий вариант мангала из металла своими руками. На этот раз используем лист стали 5 мм – 0,6 кв.м., уголок 50-ка – 270 см, профтрубу 15х15 – 3 метра, болты 4 шт М8х50, 8 гаек М8 и 8 шайб D-8.
Первым делом необходимо выполнить чертеж мангала. Параметры конструкции будут такие:
- ширина 600 мм;
- длина 300 мм;
- высота 200 мм;
- полная высота с ножками 800 мм;
- расстояние между прорезями для шампуров – 60 мм.
- все остальные данные вы можете увидеть на схеме ниже.

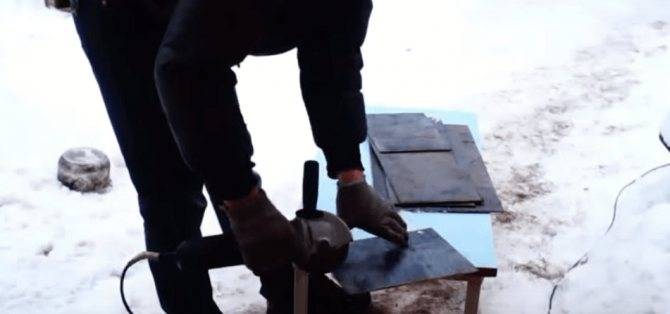

Чертеж размерами Далее мы размечаем по угольнику чертеж мангала из металла и режем болгаркой. Данной конфигурации вполне достаточно для приготовления 2.25 кг мяса за один заход (из расчета 250 гр на один шампур).
Убираем заусенцы
Совмещаем боковые пластины простого мангала из металла и делаем прихватки с помощью сварочного аппарата.
Следующим шагом необходимо будет провести разметку для будущих вентиляционных отверстий. Будем сверлить в три итерации – 5 мм, 8 мм и 12 мм, постепенно увеличивая диаметр разреза.

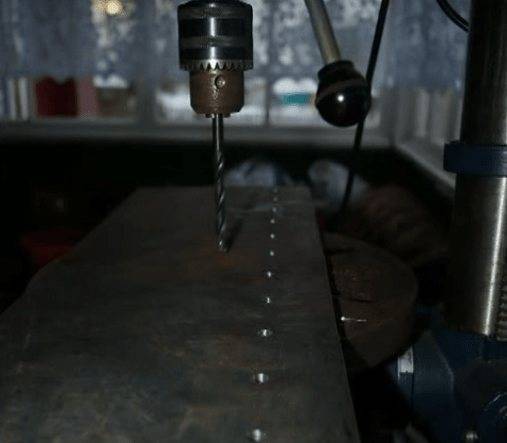

Сверлим сверлом d5 мм
Сверлим сверлом d8 мм
Сверлим сверлом d12 мм
Делаем разметку прорезей для шампуров и после вырезаем болгаркой. Расстояние между прорезями в нашем случае равно 60 мм. Сделаем 9 вырезов глубиной 8 мм.
Собираем стенки на прихватки.
Провариваем.
Привариваем ручки и ножки. Используем заранее заготовленную профтрубу 15х15 и уголки.
Полная высота 80 см.
На этом работа окончена! Предлагаем посмотреть видео мангала своими руками.
Мангал стационарный с навесом
После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).
Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.
Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.
Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.
Каким должен быть идеальный мангал?
Параметры мангала определяются пожеланиями хозяина. Стандартная модель может вместить 6–8 шампуров. Независимо от типа конструкции она должна иметь цельную внутреннюю поверхность без дыр и выпуклостей (допускаются лишь отверстия для поддувала), гладко зашлифованные края и надежное крепление деталей. Каким критериям должен соответствовать идеальный мангал?
Материал изготовления, плюсы и минусы металлических и кирпичных мангалов
Для изготовления мангалов используются такие прочные и устойчивые к неблагоприятным факторам внешней среды материалы, как металл и кирпич. Кроме долговечности, металлические конструкции ценятся за простоту ухода, возможность создания разборной конструкции, удобную транспортировку, доступную цену и т. д. Правда, сравнивая мангалы из металла и кирпича, нужно отметить, что первые хуже сохраняют тепло.
Среди недостатков этих изделий – коррозия и риск деформации стенок из-за высокотемпературного и механического воздействия, поэтому после изготовления рекомендуется покрывать их специальными термостойкими красками и обновлять покрытие по мере истирания.
Оптимально делать мангалы из стали, лучше всего нержавеющей, но ни в коем случае не из стали марок 3, 5 и 15, которые быстро ржавеют. Железо характеризуется низкой устойчивостью к коррозии и высокой температуре, а более долговечный чугун много весит и стоит дороже стали.
Кирпич используется для изготовления стационарных мангалов. Этот материал характеризуется прочностью, устойчивостью к высокой температуре, влаге и простотой ухода – копоть можно удалить мыльным раствором. Если стальные конструкции служат до 10 лет, то каменные – несколько десятков лет. Отлично сохраняя тепло, кирпичные модели требуют меньше топлива и обеспечивают лучшую прожарку мяса.
Среди недостатков каменных мангалов – трудоемкость изготовления и отсутствие мобильности
Выбирая кирпич, обязательно обращают внимание на значок «F» – показатель количества разморозок и заморозок. Иными словами, сколько зим и лет он может выдержать и не рассыпаться. Для местности с мягким климатом подойдет кирпич F15–35, для регионов с суровыми климатическими условиями – F60–100
Для местности с мягким климатом подойдет кирпич F15–35, для регионов с суровыми климатическими условиями – F60–100.
Внутренние стенки мангала выкладывают огнеупорным кирпичом, т. к. при использовании некоторых видов топлива температура внутри конструкции может достигать 1000°С. Для облицовки мангала можно использовать клинкер, а для создания постамента – силикатный кирпич, но при условии, что он не будет соприкасаться с землей, т. к. разрушается под действием влаги.
Оптимальные размеры
Для небольшой семьи подойдет мангал стандартного размера: шириной 0,3–0,4 м, длиной до 1 м и высотой 0,6–1 м вместе с ножками. Оптимальная глубина конструкции составляет 15–18 см: в мелком мангале мясо быстро подгорает, а в слишком глубоком — очень медленно готовится. Кроме этого, в него нужно часто подкладывать топливо. Толщина металла должна быть не менее 2 мм, т. к. тонкие листы не выдерживают механических нагрузок и высокой температуры и быстро деформируются.
Функционал мангала
По критерию мобильности мангалы делятся на стационарные и переносные. Последние модели также бывают разборными и складными. В зависимости от количества выполняемых функций бывают мангалы с казанами, печами, коптильнями и т. п. Кроме приготовления мяса на открытом огне, в этих моделях можно варить, тушить и коптить еду. Можно приобрести изделие с решетками для гриля и барбекю.
Некоторые конструкции оснащены поддувалом – маленькими отверстиями, обеспечивающими быстрое разжигание и равномерное горение топлива. Поддувало может располагаться в боковых стенках и на дне. Движение воздуха поддерживает огонь, благодаря чему мясо не пересыхает и во время приготовления образуется мало дыма. В то же время быстрое прогорание углей требует частого подкладывания топлива, а из-за разницы температур с одного края мангала мясо может быстро пропечься, а с другого – остаться сырым. Нужно следить, чтобы угли не вываливались через отверстия, – это может спровоцировать пожар.
Лучшие размеры для мангала
В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка
Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент. Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см
В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см
Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.
С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений
Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров. Ширина должна быть примерно на 8-10 см меньше длины шампуров
Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки
Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.
Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.
Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.
Правильный размер мангала для различных способов жарки мяса
Технология приготовления мяса предъявляет определённые требования к габаритам и конструктивным особенностям. Какие габариты будут правильным, будет зависеть от:
- температуры обработки;
- используемого инвентаря.
Предлагаем познакомиться с общими рекомендациями по выбору геометрических параметров конструкции на шампурах и с решётками барбекю.
Способ жарки может отличаться
Габариты модели для шашлыка на шампурах
При проработке схемы и выборе размера мангала для шашлыка из металла определяют оптимальную длину, ширину и глубину с учётом геометрических параметров шампуров, которыми планируют пользоваться. Если семья большая, стоит выбрать модель длиной около 1 м, чтобы иметь возможность одновременно жарить мясо на 10 шампурах.
Стандартная ширина 30–40 см. Этого достаточно, чтобы поместилось 6 – 8 кусочков мяса. Увеличение параметров неэффективно. На большинстве чертежей мангала для шашлыка считается оптимальной глубина 15 см.
Для каждого шампура предусматривается отдельное место
Модели с решетками для барбекю
Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей. В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.
Габариты решётки – основной параметр
Мастерим стационарные модели
Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.
Способ первый: с минимумом сварных швов
Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.
Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы
Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.
Сгибаете заготовку, потом завариваете швы
Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.
Дно и стенки можно усилить — чтобы их не выгибало от высоких температур
Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.
Как прикрепить к дну мангала из металла ножки из труб
Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения
Способ второй: сварки много
Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить
После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.
Способ третий: на каркасе из уголков
От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:
- свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
- к нему привариваете дно, и после — стенки.
Эти мангалы из металла сделаны на каркасе
Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.
Самодельный мангал из металла с опциями: столиком и подставкой для шампуров
А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.
Самодельный мангал под навесом с «кухонным» уголком
https://youtube.com/watch?v=9nkta7qtpFk

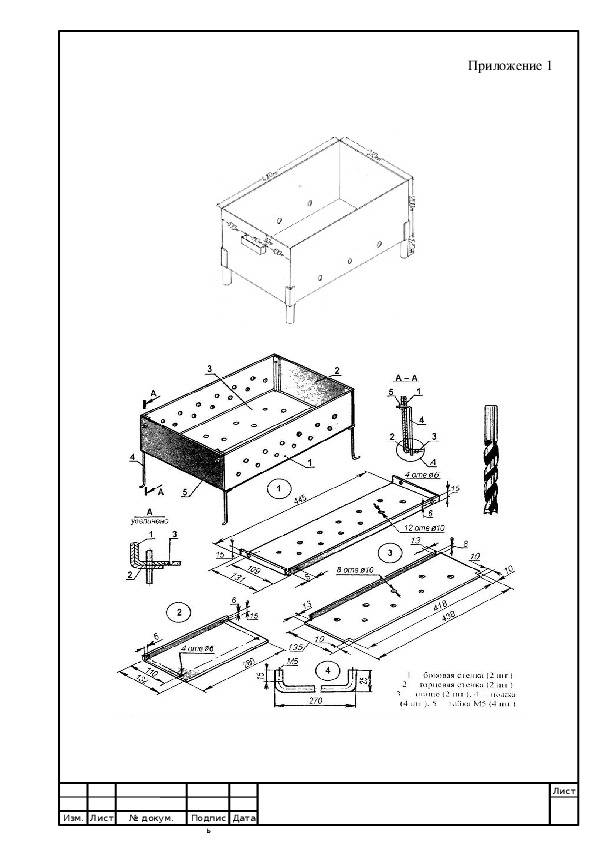

Чертеж мангала, разборный
Данный мангал разборный, чертеж выполнен в формате DWG. Чертеж мангала в формате DWG можно отдать на лазерную или плазменную резку. Вам вырежут разборный мангал, после чего вам останется его собрать как конструктор.
Подобие таких мангалов продают, в супер/гипер маркетах, но оин тонкостенные и не долговечные. Наш мангал из листа со стенкой 3мм.
Размеры жаровни разборного мангала 600х350х170мм. Стенка листа 3 мм.
Скачать чертеж — разборный мангал
В архиве для скачки находятся файлы в формате DWG, PDF и Solidworks. Если первый формат необходим для резки мангала. То два последних ознакомительные форматы, по этим чертежам без резки на ЧПУ изготовить мангал не получится.
Скачать чертеж можно нажав на ссылку или на кнопку ниже.
Этапы работы (инструкция)
Когда чертёж сделан, человек выполняет разметку металла
Важно проверить получившиеся параметры, потому что от этого будет зависеть ровность мангала. Нельзя делать кривые конструкции, иначе они будут только злить владельца и домочадцев
Нужно взять линейку, которая поможет провести разметку и предваряющий её чертёж.
«Лишние квадраты» можно вырезать при помощи болгарки. Процесс не займёт много времени. Только стоит посоветовать использовать защитные перчатки и очки. Искры полетят в разные стороны, поэтому стоит основательно подготовиться. Оборудование должно быть исправным, иначе можно столкнуться с тем, что процесс будет приостановлен.
Линии сгиба должны получить небольшие пропилы. Их выполняют с помощью болгарки. Это требуется для того, чтобы в дальнейшем было проще провести сгибы. Тоже не стоит снимать перчатки, иначе можно повредить руки. Швы необходимо зачистить. Это позволит судить в дальнейшем о безопасности, а также будет способствовать тому, чтобы создать эстетику вида. Для мангала, украшающего ландшафт, этот момент является одним из главных, ведь эстетика – успокоение души.
Когда 4 борта отогнуты, нужно сварить короб. Процедура не так сложна, как кажется. Даже не умеющие люди обращаться со сварочным оборудованием смогут его освоить, если прочитают о том, как им пользоваться. Можно попросить знакомых, которые умеют заниматься сварочными процедурами. Всё должно пройти чётко.
Останется сделать ножки. Но о них нужно написать подробно, потому что есть некоторые нюансы, которые стоит соблюсти. Тогда мангал станет радовать своего владельца.
Ножки мангала
Обычно их делают из оставшегося листа железа. Нужно болгаркой отрезать 4 одинаковых по длине пласта. Обычно ширина составляет 6-8 см. Многое зависит от того, каковы размеры жаровни.
Нужно следить за тем, чтобы части ножки не выходили за пределы углов. Это важный момент, который стоит учитывать.
«Полочка» под мангал
На высоте 5-10 см от земли можно сделать из металла специальную полочку. Она пригодится для того, чтобы держать шампуры и ножи рядом. Можно поставить тарелку. Применение каждый найдет сам, но полочка не будет лишней в устройстве мангала, что нужно учитывать.
Полка, как будет названа эта конструкция, делается из кусков листа железа. Просто создают прямоугольник, внутри которого должна быть решетка. Рёбра для неё выпиливают болгаркой. Сварка осуществляется специальным оборудованием.
Создание мангала из железной бочки
При желании можно сконструировать и более габаритный вариант – к примеру, стационарную конструкцию из бочки. Сама бочка может быть любой, главное, чтобы ее размеров хватило для приготовления шашлыка.
МангалМангал
Кроме самой бочки следует приготовить:
- стальной уголок с полкой высотой минимум 4,5 см;
- четыре резиновых колеса (желательно с металлической основой);
- два комплекта дверных петель;
- дверную ручку (железную);
- металлическую сетку;
- болгарку, диски к ней;
- сварку;
- электролобзик.
Инструкция по изготовлению
Шаг 1. Нарезаются отрезки уголка необходимой длины. Высота конструкции должна составлять примерно 1 м, а ширина соответствовать длине бочки.
Шаг 2. Боковые элементы будут состоять из двух горизонтальных и двух вертикальных стоек каждый. Первые будут установлены снизу, примерно в 25 см от нижнего края вертикальных стоек, и сверху, на уровне радиуса бочки. Стойки выкладываются на ровной поверхности и свариваются так, как показано на изображении – под углом в 90ᵒ.
Резка баллона
Шаг 3. Аналогичным образом сваривается вторая боковая часть конструкции, после чего оба элемента соединяются посредством двух уголков, установленных на уровне нижних горизонтальных стоек.
Шаг 4. К боковине крепятся колеса.
Шаг 5. Далее на готовую опору устанавливается бочка. Это нужно сделать таким образом, чтобы сливное отверстие располагалось сзади и сверху под углом в 30ᵒ, по правой стороне (в отношении к фронтальной части). Такое отверстие при эксплуатации послужит вытяжкой.
Шаг 6. При помощи мела отмечается ¼ часть бочки – крышка шашлычницы. Размеченная часть вырезается электролобзиком, края тщательно зачищаются болгаркой со шлифовальным диском.
Шаг 7. К четверти бочки крепятся дверные петли, после чего они соединяются с основанием – крышка готова. Для удобства эксплуатации к крышке крепится дверная ручка.
Шаг 8. В вытяжку вставляется труба соответствующего диаметра.
Шаг 9. Остается лишь позаботиться о внутреннем обустройстве. На внутренней поверхности корпуса привариваются специальные держатели (железные пластины размерами 3х6 см, хотя можно взять и тонкие уголки). Эти держатели устанавливаются посередине каждой из сторон, по две штуки.
Мангал из бочки. Элементы ковки
Мангал на основе металлической бочки
Нередко барбекю делают из подручных материалов. Идеально для этой цели подойдет большая металлическая бочка. Изготавливают такой простой вариант, как правило, даже без сварки. Это значительно облегчает весь процесс. Чтобы сделать такой мангал без сварки своими руками, сначала бочку необходимо уложить на бок и отрезать ее верхнюю часть, не затрагивая круглые торцы. На внутренней части с помощью болтов крепятся угловые крепления, на которых в дальнейшем будет держаться накладка для размещения шампуров или сетка для барбекю.
Кроме того, можно сделать из отрезанной части крышку, прикрепив ее к одной из сторон посредством обычных крепких петель. Со стороны одного из боковых круглых торцов можно сделать отвод для дымохода. Кроме того, здесь необходимо просверлить множество вентиляционных отверстий. В этом случае получится мангал коптильня своими руками. Для того чтобы изготовить подставку, можно использовать металлические уголки. Их можно сварить для большей устойчивости, но не запрещается использовать и обычные болты. Также можно обустроить стальной навес для мангала. Это значительно облегчит использование этой конструкции в пасмурную погоду.
Зачем делают такие столики?
Легкий, простой в постройке и эксплуатации стол с грилем позволит экспериментировать с местами для пикников и расширит ваши кулинарные возможности. Бетонная или деревянная столешница делает мангал мобильным. Сочные стейки, баварские колбаски, ароматные овощи — сколько гастрономических перспектив открывается с таким чудесным помощником.
При постройке обязательно учитывайте правила пожарной безопасности, особенно если стол с мангалом будет располагаться в беседке. Конструкция должна быть устойчивой, жар от углей не должен причинять неудобства, металл не должен нагреваться до того, чтобы люди, сидящие за столом чувствовали дискомфорт. Для этого нужно придерживаться профессиональной инструкции по созданию чудо — стола.
Мангал из кирпича своими руками
Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.
Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.
Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.
Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!
Стационарный мангал
Может быть представлен, как традиционной моделью, так и комбинированными вариантами:
- Мангал-печь, изготовленная своими руками.
- Мангал-барбекю.
- Мангал с гриль-установкой.
Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.
Модели с решетками для барбекю
Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей.
В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.
Покраска готового изделия
Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.
Для покраски применяются специальные составы, к которым предъявляются следующие требования:
- жаростойкость;
- устойчивость к перепадам температур;
- отсутствие вредных испарений.
Этим требованиям соответствуют такие покрытия:
кремний-органические эмали;
термостойкие краски различного назначения.
Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.
Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.
Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет

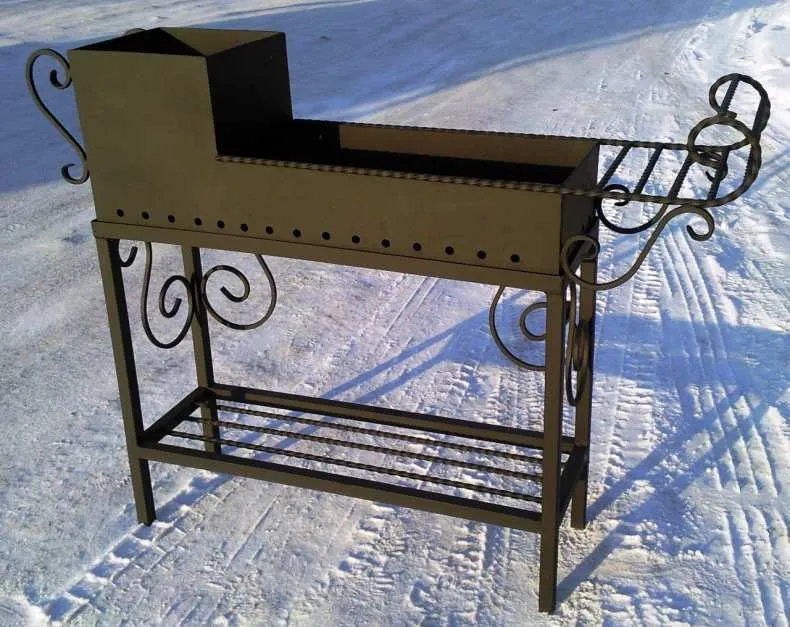

Кованые элементы
Непростая задача – создать кованые элементы на мангале. Они не являются жизненно важными деталями, однако задают стиль. Мангал сразу же преображается.
- Например, можно взять тонкие металлические трубки.
- С помощью тисков и инструмента их можно загнуть так, чтобы образовались цветки или простые раковины. Сложного в этом нет.
- Потом элементы можно разместить на внешней стороне жаровни. Иногда ими украшают ножки мангала.
Кованые элементы всегда являются украшением. Можно порекомендовать использовать их небольшое количество, потому что новички часто увлекаются. Они сваривают всё, что только можно. Мера – это основа стиля.
Мангал-чемодан
Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.
Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.
Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.
Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.
Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.
Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

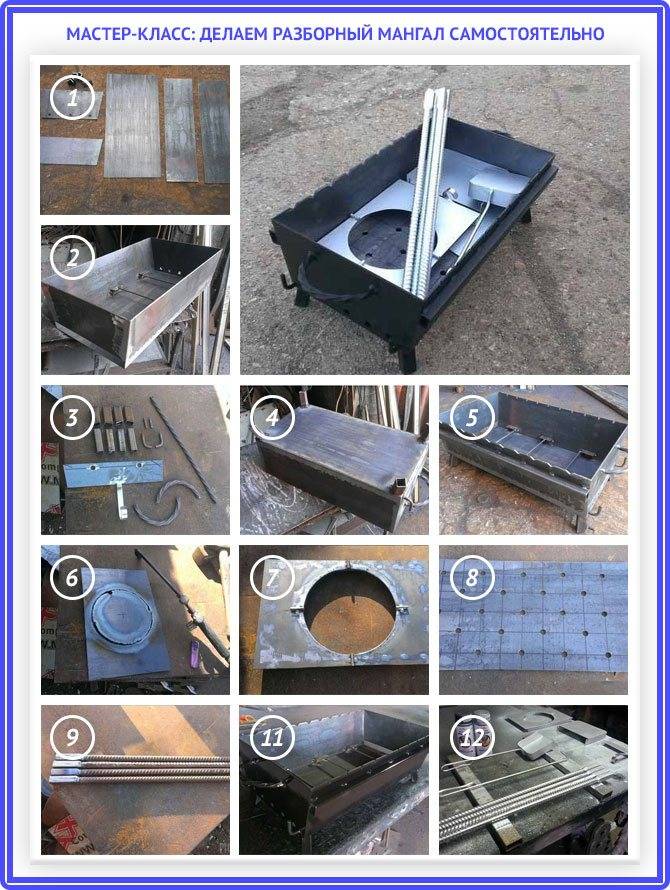

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки
Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.
Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца
Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:
- простой в изготовлении, без применения специального оборудования;
- устойчивый к перепадам температур, износостойкий, долговечный;
- огнестойкий;
- экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.
При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга
Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз.
Различают две группы мобильных очагов:
- трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
- наборы – состоят из отдельных деталей, которые соединяются в пазы.
Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно
Внимание! Чтобы тщательно зафиксировать детали в шип-паз разборного мангала, выстраивают точный чертеж для лазерной резки в программах AutoCAD, Компас или Sketchup. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда
Для фиксации ножек внутри корпуса изготавливают посадочные гнезда
Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.
Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров
Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:
- ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;
- паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;
Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:
- количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
- габариты багажника автомобиля, в котором мангал будут перевозить;
- оптимальная высота борта 13-20 см.
Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса
Какие инструменты и материалы потребуются
Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.
Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.
Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:
- подстольем;
- рабочей поверхностью;
- решеткой;
- регулируемым поддувалом;
- крышкой.
Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:
- сварочный аппарат;
- электроды;
- болгарка;
- дрель и сверла по металлу;
- уровень;
- карандаш;
- рулетка;
- ножницы по металлу;
- лист металла;
- металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.
Как не ошибиться при выборе?
Если созрело решение о необходимости иметь в хозяйстве мангал-казан, сначала нужно ответить на несколько вопросов:
- Как часто он будет использоваться?
- Будет ли он установлен на постоянное место или предполагается его хранение в гараже на всякий случай?
- Интересует ли его долговечность и сколько лет планируется его использовать?
- Важен ли его дизайн?
- Что в приоритете: стоимость, вес или результат (вкусные блюда)?
Даже ответив на предложенные вопросы, человек все равно выберет тот мангал, который ему понравится своей формой: минималист – простую геометрию, человек творческий – с дополнительными коваными или литыми деталями.
По стоимости первый и второй варианты могут отличаться в несколько раз, но в любом случае приобретение себя оправдает. Главное, после покупки обновить устройство по всем правилам и в присутствии гостей.
Следует учитывать, что современные разработчики и изготовители мангалов изначально предполагают, что в процессе приготовления блюд будет использоваться готовый древесный уголь. При активной, почти ежедневной эксплуатации, как, например, на базах отдыха, металлические мангалы благополучно служат более десяти лет, и видимых повреждений не наблюдается.
Мангал на основе металлической бочки
Нередко барбекю делают из подручных материалов. Идеально для этой цели подойдет большая металлическая бочка. Изготавливают такой простой вариант, как правило, даже без сварки. Это значительно облегчает весь процесс. Чтобы сделать такой мангал без сварки своими руками, сначала бочку необходимо уложить на бок и отрезать ее верхнюю часть, не затрагивая круглые торцы. На внутренней части с помощью болтов крепятся угловые крепления, на которых в дальнейшем будет держаться накладка для размещения шампуров или сетка для барбекю.
Кроме того, можно сделать из отрезанной части крышку, прикрепив ее к одной из сторон посредством обычных крепких петель. Со стороны одного из боковых круглых торцов можно сделать отвод для дымохода. Кроме того, здесь необходимо просверлить множество вентиляционных отверстий. В этом случае получится мангал коптильня своими руками. Для того чтобы изготовить подставку, можно использовать металлические уголки. Их можно сварить для большей устойчивости, но не запрещается использовать и обычные болты. Также можно обустроить стальной навес для мангала. Это значительно облегчит использование этой конструкции в пасмурную погоду.
