Вентиляционные пластиковые короба (воздуховоды)

Почему для воздуховодов выгодно использовать пластмассовые вентиляционные трубы

Чтобы выяснить, почему пластиком охотно пользуются при обустройстве приточных и вытяжных систем вентиляции, посмотрим, каким требованиям должны удовлетворять составляющие их элементы:

• герметичности;
• шумоизоляции, чтобы не возникало не соответствующего санитарным нормам аэродинамического гула;
• свободному прохождению рабочей среды с заданной проектной скоростью;
• поддержанию проектного напора рабочей среды;
• теплоизоляции;
• сохранения достаточного свободного пространства в помещении;
• соответствия интерьеру и эстетическим предпочтениям.

По крайней мере, для обустройства бытовой вентиляции предпочитают подбирать трубы из пластика, исходя из того, что:

• влияние коррозии никак не скажется на работоспособности системы ввиду инертности материала к ее воздействию. Неизбежное образование конденсата не приведет к образованию ржавчины и выходу вентиляции из строя;
• они инертны к воздействию агрессивных химических веществ;
• конструкция будет прочной, износостойкой и гибкой;
• поверхности приданы антистатические свойства, не позволяющие образовываться отложениям пыли и загрязняться;
• затраты на обустройство снижаются в несколько раз ввиду невысокой стоимости труб для воздуховодов пластиковых;
• малая шероховатость облегчает прохождение воздушных масс по гладкой внутренней поверхности, не требующей проведения чисток;
• монтаж проводится быстро и просто;
• изящество и легкость конструкции позволяют добиться приятного эстетического впечатления;
• достигается экологическая безопасность устанавливаемой системы, не причиняющей вреда ни окружающей среде, ни здоровью обитателей помещения;
• срок эксплуатации сопоставим со сроком использования здания без капитального ремонта, достигая пятидесяти и даже ста лет;
• разнообразие ассортимента, а трубы для вентиляции пластиковые имеют разные формы и размеры, и фасонных частей открывают обширное поле для моделирования и удовлетворения дизайнерских способностей.

Из полимерных труб устраиваются бытовые и промышленные системы вентиляции

К недостаткам пластика для вытяжной вентиляции относят незащищенность от воздействия огня. Поэтому вентиляционными трубами пластиковыми для вытяжной вентиляции не принято пользоваться на промышленных предприятиях, особенно в тех случаях, когда систему требуется провести через несколько пожароопасных секторов. Еще одним недочетом (впрочем, оспариваемым) является склонность к накоплению пыли на внешних поверхностях, чем в бытовых в помещениях, в принципе, можно пренебречь. А вот склонностью к истиранию и недостаточной прочностью – не всегда.

Основные характеристики воздуховодов

Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:

• жесткости;
• материалу изготовления;
• форме поперечнего сечения канала;
• размерам и диаметру сечения канала;
• способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.

Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»

«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду

Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.

Технически важные правила

• Стояк от вентиляции должен выходить на крышу и подниматься над ней на уровень превышающий один метр;
• При монтаже, следите, чтобы выход из вентиляции такого рода располагался не ближе 5 метров от ближайшего окна;
• Пластиковая вентиляция диаметром должна совпадать с проложенной в доме;
• Ни в коем случае нельзя объединять фановую вентиляцию с той, что проложена в доме иначе от запахов пострадает половина дома;
• Некоторые мастера рекомендуют ставить дефлекторы на окончание трубы, но в этом климате делать это не стоит – он замерзнет и станет проблемой для свободного движения воздуха.

Если вы учтете эти банальные правила и сделает все правильно, то вентиляция канализационных стояков сможет работать правильно и не даст вредным запахам попадать в комнаты. О том, что собой представляет эта технология мы поговорим далее.

Этапы выполнения работ

Монтаж воздуховода на вытяжку

Чтобы выполнить самостоятельный монтаж небольшого участка вентиляционной системы, необходимо сделать следующее:

• Отмерить расстояние от выходного отверстия вытяжки до финальной точки вентиляционной системы, которые будут соединяться между собой посредством рукава.
• Подобрать гибкий пластиковый воздуховод или рукав из алюминия нужного размера. Диаметры выходного отверстия и гибкого воздуховода должны совпадать.
• Один конец рукава соединить с вытяжкой в кухне и зафиксировать хомутом.
• Максимально растянуть гофру от точки крепления к вытяжке в сторону выходного отверстия. Сделать изгибы рекомендуемого радиуса, чтобы не нарушать давление в системе.
• При большой протяжённости магистрали рукав закрепить хомутами с резиновыми прокладками с шагом 1–1,5 м. Диаметр хомута должен совпадать с сечением рукава. Иначе пережатый рукав будет работать некорректно.

Прохождение гибкого металлизированного или ПВХ элемента через стену выполняют только с применением жёсткой гильзы. То же самое касается и утеплённой гофры для вентиляции. Все места стыков нужно обязательно герметизировать.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

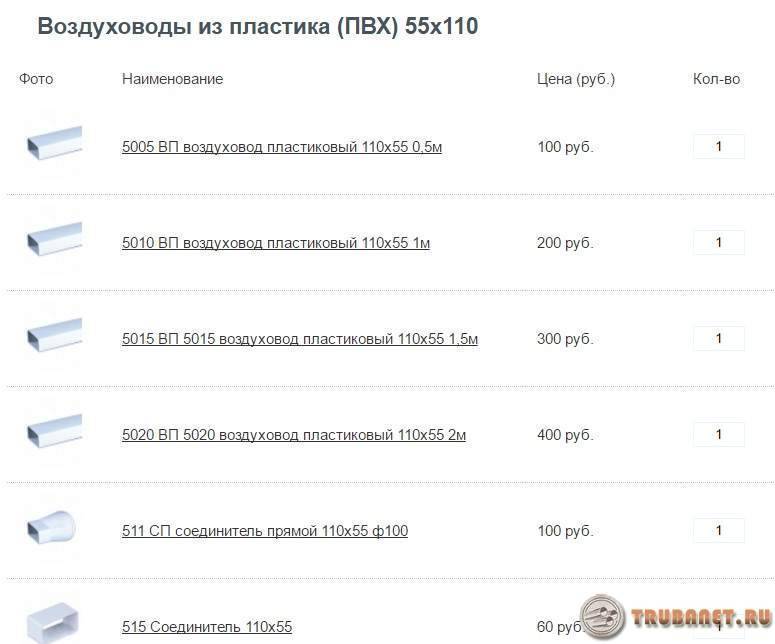

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Советы по установке

После проведения необходимых подсчетов и закупок переходим непосредственно к монтажу. Рекомендуемый порядок действий для того, чтобы максимально быстро и качественно установить вентиляционную конструкцию:

• разрезать каналы на части нужного размера (пластик легко режется ножовкой по металлу);

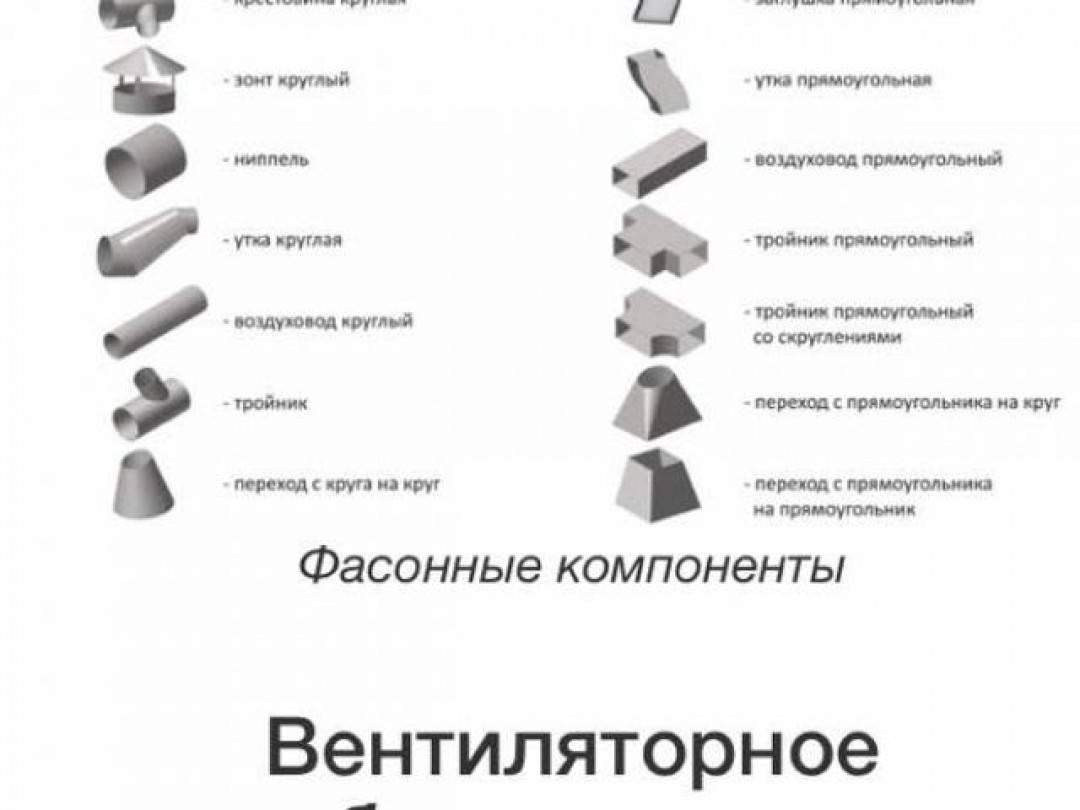

• собрать большие и сложные вентиляционные узлы с помощью фитингов. В деталях проделать отверстия, прикрепить фасонный крепеж болтами;
• с помощью специальной ленты или герметика обработать места соединений;
• на стенах и потолке сделать отметки в местах, где будут фиксироваться фасонные детали;
• поднять большие узлы к месту установки и закрепить их с помощью хомутов и скобок, прикрепленных заранее;
• установить оставшиеся мелкие детали;
• обработать каждый шов и стык герметиком.

Также скреплять части воздуховодов можно с помощью сварки, но тогда, при необходимости, вы не сможете разобрать конструкцию. При проходе короба через стену рекомендуется использовать гильзу – специальный переходник, который обеспечит прочность, и предотвратит сломы и повреждения. Между креплениями расстояние не должно превышать 1 м при горизонтальной установке, и 1,8 м при вертикальной.

Допустимое провисание метрового отрезка – не более 5 см, в противном случае посредине необходимо зафиксировать дополнительный хомут. Гофрированные воздуховоды при установке нельзя сгибать под углом более 90˚

Несмотря на то, что плоская вентиляция пластиковая устанавливается достаточно компактно, ее вид может выбиваться из общего интерьера. В этом случае вентиляционную конструкцию можно зашить пластиком нужного цвета либо «спрятать» в гипсокартонный короб, и отделать его в соответствии с вашими пожеланиями. Вариант попроще – оклеить каналы самоклеящейся пленкой подходящей расцветки.

Пластиковые прямоугольные воздуховоды для вентиляции на сегодняшний день неспроста стали востребованными и популярными при установке вентиляционной системы. В целом, они превосходят свои аналоги из металла по всем параметрам, за исключением термостойкости. При правильном составлении плана вентиляции и подборе нужного размера каналов, такая конструкция прослужит долго и порадует качеством.

Рекомендации по выбору воздухопровода

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках. Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться. Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения

Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели. Не нужно ориентироваться на низкие цены

Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий. Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

• Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
• Небольшой уровень шума при работе.
• Способность быстро и в нужном объеме удалять посторонние запахи.

Предлагаем ознакомиться Вытяжка для кухни без отвода в вентиляцию (25 фото): модели без воздуховода

Значимым критерием выбора для домовладельцев остается цена, эстетичность и эксплуатационные характеристики вентканалов отходят на второй план. Здесь однозначно побеждает гибкая гофра, она значительно дешевле остальных вариантов, да и фитинги не нужны.

Предложим свои рекомендации о том, как выбрать вентиляционный короб для вашей вытяжки:

1. Под наружную прокладку годится 2 вида каналов – пластиковые и металлические. Первые дешевле, но выглядят хуже, их лучше прятать над шкафами либо за декоративной облицовкой.

   Слева на фото монтаж вентканала за гипсокартонной обшивкой, справа – прокладка внутри мебели

2. Для скрытой прокладки можно брать любой воздуховод: гофру, ПВХ, оцинковку. Если вас не заботит уровень шума, ставьте дешевый алюминиевый рукав.
3. В дачном домике, летней кухне или веранде с плитой подключайте вытяжку гофротрубой. Пластик в таких помещениях быстро загрязняется, желтизну вывести довольно трудно.
4. Если в квартире сделан дорогой ремонт, экономить и уродовать интерьер нельзя. Подбирайте стальной короб, фитинги и решетку под цвет вытяжки. К никелированной поверхности отлично подойдет нержавейка, золотистой – медь.

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

• по материалу;
• диаметру или размерам сторон короба;
• форме сечения;
• гибкости.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

• отсутствие необходимости в добавочной теплоизоляции кровли;
• доступность самостоятельной регулировки;
• малая вероятность коррозии;
• гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
• уменьшенные потери шума и воздуха;
• срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

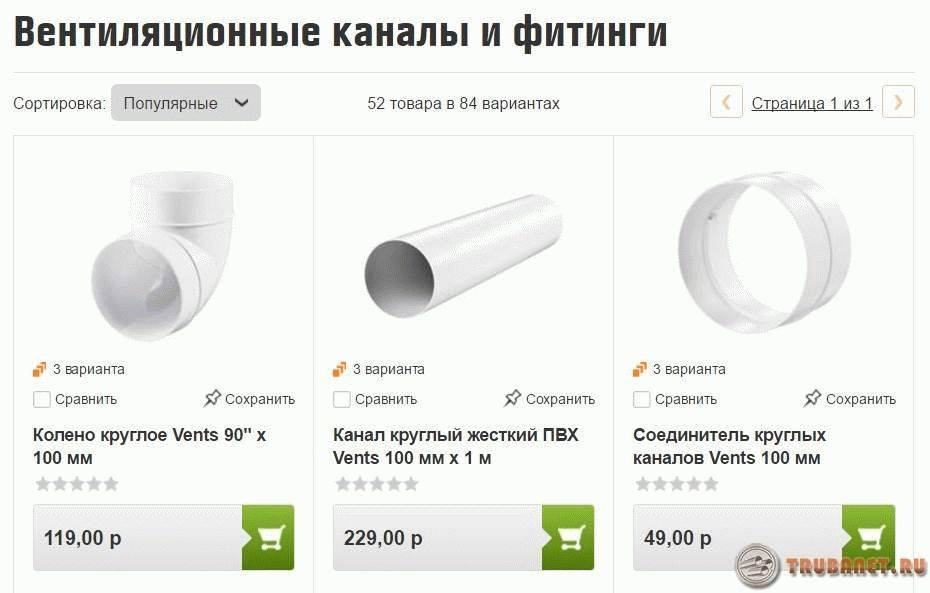

• Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.

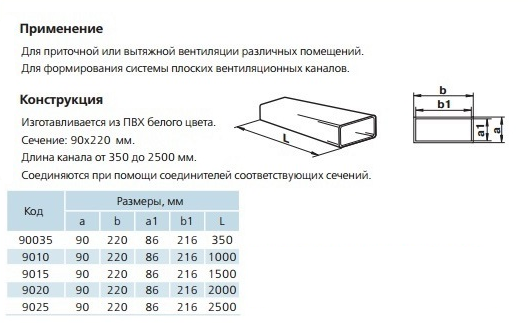

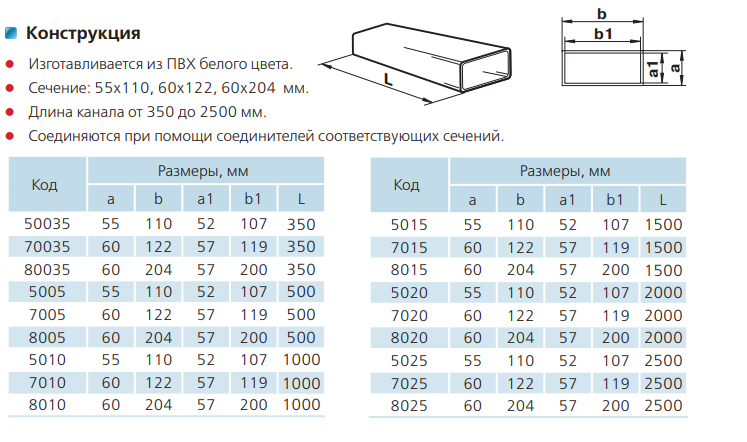

• Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
• 20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Особенности применения гладких вент труб из пластика

Используемые для создания вентиляции пластиковые изделия отличаются устойчивостью к коррозийным процессам. Благодаря наличию у них гладкой внутренней поверхности имеются все условия для беспрепятственного и бесшумного передвижения воздушных масс.

Пластиковым трубам для создания вентиляции не требуется чистка, у них большой срок эксплуатации, их можно выводить на крышу дома или через стены. Производят эти воздуховоды с сечением круглой или прямоугольной формы.

Нередко для обустройства вытяжки используют вентиляционные трубы ПВХ, поскольку обладают следующими достоинствами:

• небольшой вес;
• прочность и долгий эксплуатационный срок;
• их удобно транспортировать и монтировать самостоятельно;
• абсолютная герметичность, благодаря чему в них не собирается грязь.

Но поскольку вентиляционная труба из поливинилхлорида отличается низкой температурой плавления, ее нельзя задействовать, если воздуховод будет использоваться при температурном режиме свыше 50 градусов.

Вентиляционная пластиковая круглая труба по сравнению с продукцией прямоугольного сечения оказывает гораздо меньшее сопротивление воздушным потокам. Для стыковки элементов конструкции пользуются переходниками, имеющими Г-образную форму. Для улучшения качества соединения прямоугольной пластиковой продукции, применяемой при обустройстве вентиляции, можно пользоваться герметиком.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

ГОСТ

Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:

1. Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
2. Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.

Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Заключение

Сегодня применение пластиковых воздуховодов очень возросло. Объяснить это можно тем, что по своим техническим характеристикам эти изделия отличаются высокой прочностью и долгим сроком службы. К тому же, они не подвержены коррозии, поэтому им не страшны какие-либо маленькие царапины.

Из этой статьи вы узнали о том, какие бывают воздуховоды и как их правильно монтировать и использовать. Помните, что к их выбору нужно отнестись с особой тщательностью, ведь правильно подобранный воздуховод обеспечит практически полное отсутствие любых проблем, связанных с ним.

Внимание, только СЕГОДНЯ!

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Воздуховоды используются:

• Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
• Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.
