Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы

При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.

Общие принципы расчета

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.

Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.

Скорость движения воздуха измеряется в м/с.

Рекомендуемые скорости воздуха

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ= L / 3600*F, где

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;

F – площадь поперечного сечения трубопровода, измеряется в м2.

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

L = 3600 x F x ϑ.

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.

Несколько полезных советов и замечаний

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

• не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
• можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
• чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
• меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.

Расчёт скорости воздуха в воздуховоде: как его выполнить

Для этих вычислений используем формулу:

w = L / 3600 × S, где

• L – расход воздуха, м³/час;
• S – сечение вентиляционного короба, м².

Однако при этом стоит знать ещё и кратность воздухообмена, которая является одним из важнейших параметров. Если говорить простым языком, то это количество воздуха, которое должно пройти через 1 м3 за 1 час. Можно воспользоваться существующими таблицами, но данные в них усреднены, поэтому самостоятельные вычисления по формуле будут куда как точнее. Для расчёта необходимо знать объём комнаты в м3(W) и высчитанный объём воздуха, попадающий в помещение в течение часа (V). В этом случае используется формула: N = V / W.

Ещё каких-то 20−25 лет назад схемы были такими – о компьютерных программах можно было лишь мечтать

Задача проведения расчетов

Вычисление площади и подбор подходящих воздуховодов вентиляции будет зависеть от материала их изготовления и вида. От первого показателя зависит то, как будут циркулировать воздушные массы и какое воздействие они будут оказывать на стенки воздуховода.

Воздушные отводы в зависимости от материала изготовления подразделяются на:

• алюминиевые;
• стальные;
• матерчатые;
• пластиковые.

При этом они могут иметь различную форму. Воздуховоды выпускаются в виде овальных, квадратных и круглых устройств. Первые устройства получили наименьшее распространение, по сравнению с 2-мя последними.

Даже если разработан идеальный проект системы вентиляции, неправильно выбранное сечение воздуховода нарушит правильную воздушную циркуляцию.

Этот показатель влияет на:

• уровень герметичности крепежных элементов;
• объем и скорость передвижения масс воздуха;
• потребление электроэнергии;
• уровень шума.

Правильный расчет сечения любых видов воздуховодов позволит сразу же сэкономить деньги, так как именно благодаря этому определяется необходимое количество всех материалов. Однако кроме экономической стороны, есть еще и другой показатель, который так же очень важный — эффективность работы вентиляционной системы, ведь именно он обеспечивает комфортный микроклимат для людей, находящихся в данном помещении.

Оформление капитала: список документов и порядок получения

Прежде чем построить дом за материнский капитал, стоит собрать необходимые документы.

• сертификат на получение денег из капитала;
• разрешающие документы на ИЖС;
• документ, утверждающий права на участок земли;
• свидетельство о браке, если владелец земли и владелец маткапитала – супруги, а не один и тот же человек;
• паспорт гражданина РФ или другое удостоверение личности владельца капитала;
• письменное обязательство об оформлении будущего жилья в общее владение каждого из членов семьи;
• банковский счет, куда должна быть перечислена сумма.

Но к этому списку нужно добавить еще одну важную бумагу. Документ, который подтверждает успешное проведение основной часть работ по возведению или реконструкции жилого помещения (он выдается тем же органом власти, который дал разрешение на ИЖС).

Теперь рассмотрим порядок оформления маткапитала на жилищное строительство.

Вот его основные этапы:

1. сбор документов, которые изначально есть у семьи.
2. Получение разрешения на ИЖС в органе самоуправления по месту проживания.
3. Подача собранных бумаг в орган ПФР по месту проживания.
4. Ожидание одобрения от ПФР. Если запланированное строительство полностью соответствует закону, а территория для строительства принадлежит семье, то заявка непременно будет одобрена.
5. Получение денег. Для первого (до 50% от всей суммы) и второго получения денег процедура является идентичной.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

• плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
• наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

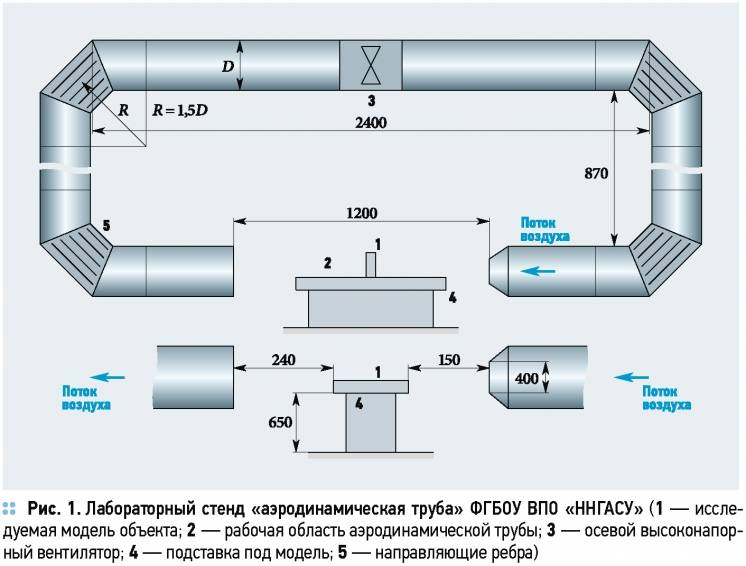

Очередность расчётов систем вентиляции

При определении противодействия движению воздуха принимается во внимание форма и свойства материала вентиляционных каналов, их суммарная длина, кинематическая схема, наличие разветвлений. Также выполняются дополнительные расчёты теплопотерь для сохранения благоприятных микроклиматических условий и сокращения расходов на обслуживание помещения в зимнее время. Площадь сечения рассчитывается согласно данным аэродинамического расчета воздуховодов

Учитывая полученные значения, выполняется:

Площадь сечения рассчитывается согласно данным аэродинамического расчета воздуховодов. Учитывая полученные значения, выполняется:

• выбор наиболее приемлемого размера поперечного сечения вентиляционного канала в зависимости от скорости перемещения потока воздуха;
• установление максимально возможного снижения давления в вентиляционной системе.

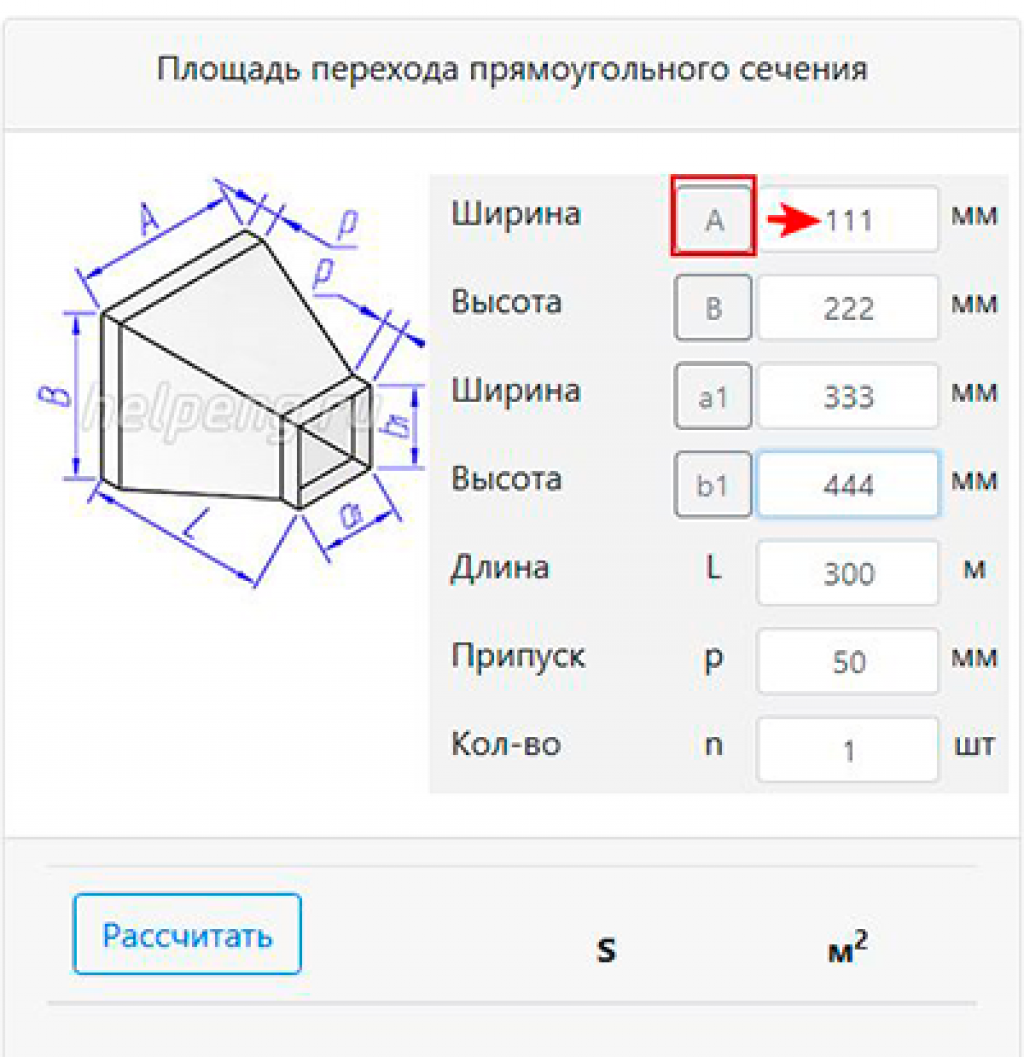

Как рассчитать площадь воздуховодов через программу, вы увидите в этом видео:

https://youtube.com/watch?v=ISJdLrFaExc

Расчет квадратуры воздуховодов выполняется с помощью формул, но проще воспользоваться онлайн-калькулятором площади воздуховодов и фасонных изделий. В него уже включены все требуемые формулы и порядок вычислений. Другая положительная сторона программы расчета площади воздуховодов — это невозможность допустить ошибку по вине человека.

Чтобы корректно рассчитать площадь воздуховода с использованием формул, необходимо в первую очередь определить сечение фасонных частей. Чаще всего они выполняются круглой (реже в форме эллипса), квадратной или прямоугольной формы.

Как производится вычисление — пошаговая инструкция

Расчет площади сечения воздуховодов производится по следующему алгоритму:

1. Создать схему вентиляционной системы. На ней нужно будет отметить размеры прямых и угловых участков, после этого посчитать общий периметр вентиляционной системы.
2. Определить кратность воздушного обмена с учетом требований санитарных норм и правил.
3. Вычислить скорость передвижения воздушного потока по трубопроводам. Этот показатель будет зависеть от того, какая вентиляция установлена (принудительная или естественная).
4. После этого уже надо рассчитывать сечение отводов и иных элементов системы.

Вычисление площади воздушного отвода

Формула, которая применяется для определения площади воздуховодов следующая:

Результатом расчета будет параметр, который измеряется в м².

Расчет фактического сечения отвода

Фактическая площадь сечения воздуховода прямоугольной формы вычисляется следующим образом:

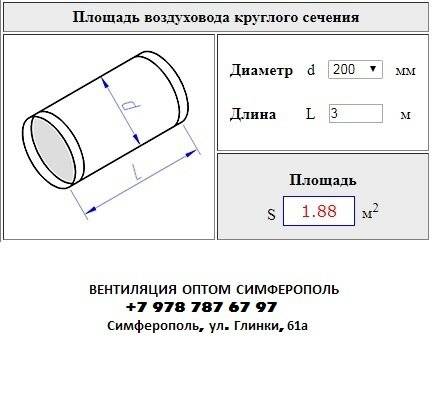

Фактическая площадь воздуховода круглого сечения вычисляется по другой формуле:

Специалисты рекомендуют увеличивать любое посчитанное сечение воздуховода на 10–20%, чтобы не ошибиться при его изготовлении. Существуют так же и иные формулы расчетов, которые позволят вычислять сечения воздуховодов.

Вычисление скорости воздушного потока

Применяя формулы или табличные данные, определяют не только площадь круглого или прямоугольного воздуховодов, а так же и скорость передвижения воздушных масс вдоль них. Основным показателем в этом случае будет кратность воздухообмена, которая определяет величину воздушного объема, требующегося для проветривания комнаты площадью 1 м.куб. за 60 минут.

Профессионалы советуют перед определением нужной кратности изучить существующие условия на конкретном производственном объекте, а именно — возможное выделение газов, ядовитых веществ и так далее. Ведь они так же влияют на показатель кратности воздухообмена. В этом случае для расчета воздухообмена можно использовать такую формулу:

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Для частных домов и квартир ситуация несколько иная, так как это личный проект, в котором можно строго не придерживаться указаний СНиП. Из-за этого продуктивность вентиляции может отклоняться от нормативных значений, так как индивидуальное представление о комфорте у каждого свое.

https://youtube.com/watch?v=khrWvneWBdQ

Цветочная клумба в тени под деревом

То, какое количество света пропускают кроны высоких насаждений, зависит от сезона года, а также от вида растений. Тень может быть:

• постоянной (если деревья, например, растут с северной стороны здания, что делает попадание под них прямых лучей почти невозможным);
• рассеянной (при прохождении света через разреженные кроны высоких деревьев);
• периодической (когда в первой или второй половине дня местность всё-таки освещается солнцем).

Перед тем, как выбрать место для будущей клумбы, обязательно следует проанализировать данный параметр. На сильно затенённых участках почва, как правило, плохо просыхает. Излишняя сырость придётся по нраву не многим растениям сада.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

1. «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
2. «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

Рекомендуем: Раскрутка сайтов в Гугле и ее отличия

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

• гостиная, детская, спальня – 1 раз в час;
• кухня с электрической плитой – 60 м³/ч;
• санузел, ванная, туалет – 25 м³/ч;
• для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
• , сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
• кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
• сушильная либо постирочная – 90 м³/ч;
• библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

1. Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
2. Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
3. Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчёт сопротивления сети воздуховода

Воздушные потоки при транспортировке по трубам испытывают сопротивление, особенно это касается труб с сечением в виде прямоугольника. Чтобы обеспечить нормальную производительность системы, необходимо подобрать вентилятор соответствующей мощности. Самостоятельно вручную определить эти параметры сложно, в проектной группе все вычисления выполняются при помощи программы.

На сопротивление не влияет количество комнат, которое обслуживает вентсистема, значение коэффициента зависит от структуры и протяжённости коммуникации.

Рекомендуем: Утепление межэтажного перекрытия по деревянным балкам

Скорость потока в прямой зависимости от сопротивления

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

• металлическими – это может быть черная сталь, оцинкованная, нержавейка;
• алюминиевыми гибкими гофрированными;
• пластиковые вентканалы – гибкие и жесткие;
• тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

• скорость протекания воздушной массы и ее объем;
• степень герметичности соединений;
• шумность вентиляционной системы;
• электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Это интересно: Обратный клапан на вентиляцию — применение и критерии выбора

Вычисление воздухообмена

Специалисты используют две основные схемы:

По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1». Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения — м3/ч (кубические метры в час). Применяют две упрощенные формулы: L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час; V – объём помещения, м3; Z – значение удельного обмена воздуха за единицу верчения, n – количество единиц измерения.

Расчёт мощности нагревания в сети

Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.

Расчёт мощности нагревательного устройства осуществляется по формуле:

Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);

Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);

Q — производительность вентиляционной системы, (м³/ч);

τv — объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).

Примеры использования воздуховодов в качестве декоративного элемента помещений
