Пластиковые воздуховоды для вентиляции: правильный выбор и качественный монтаж

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.

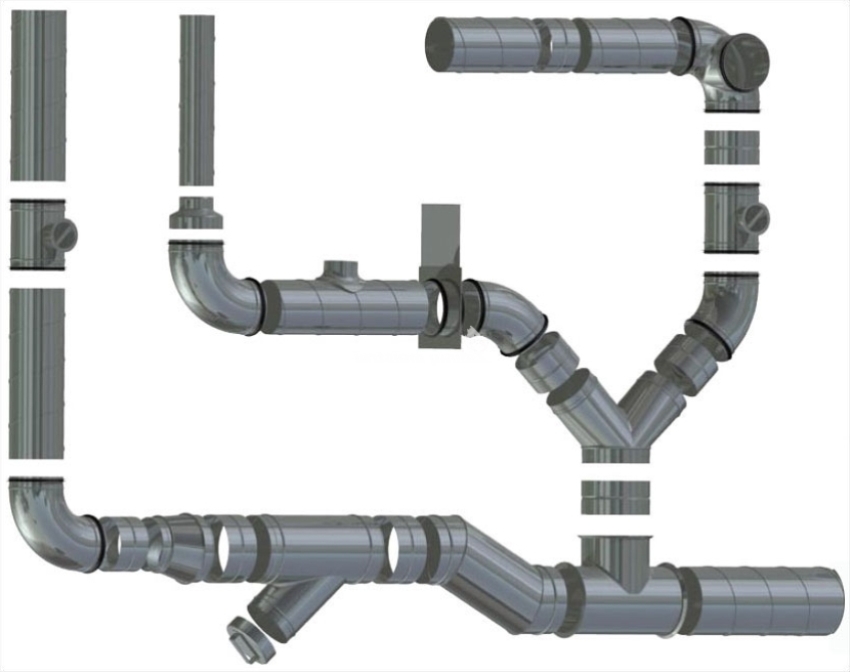

• Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Основные характеристики пластиковых воздуховодов

Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.

Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.

Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.

Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально  гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.

В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.

При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины.  Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.

Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.

Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.

Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.

Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.

При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов. В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

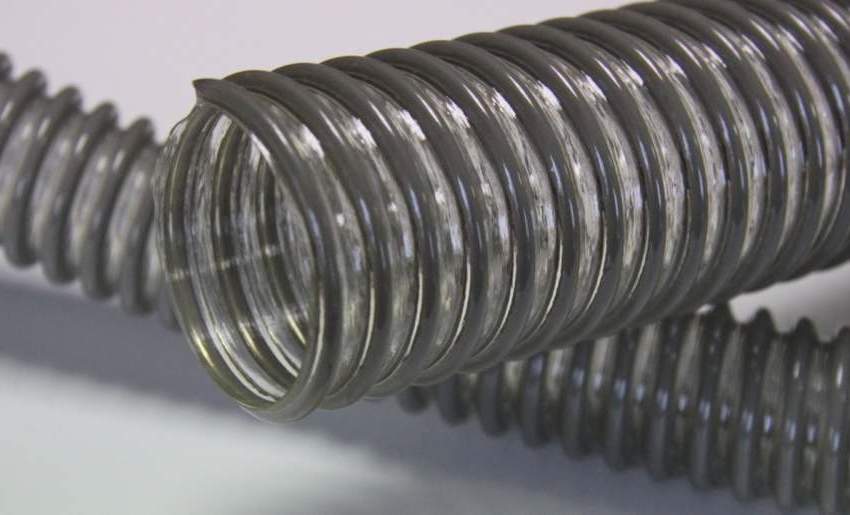

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

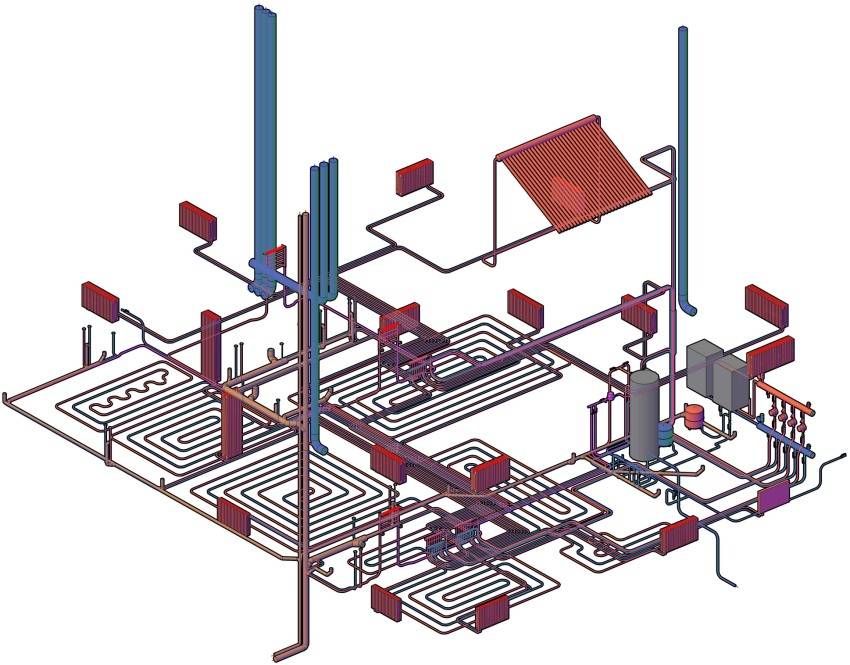

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Избавляемся от шума

Обстоятельств шума возможно пара:

• неудачная переделка короба,
• применение вентиляторов,
• в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

• в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
• может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Проведение монтажа

Проект учитывает количество, параметры и места размещения всех элементов вентиляционной системы. Проведя необходимые расчеты и приобретя материалы, можно начинать собирать и устанавливать пластиковую вентиляцию.

1. Пластиковые трубы и соединительные элементы собираются в единую систему. Должна обеспечиваться герметичность и надежность соединений, которым придется подвергаться достаточно сильному давлению воздушного потока.
2. Противоположные стены помещения обеспечиваются отверстиями под установку устройств для обеспечения вытяжки и притока воздуха.
3. Крепление собранного воздуховода производится специальными кронштейнами или с помощью хомутов.
4. На подготовленные отверстия в противоположных стенах производится установка всасывающего вентилятора и вытяжки (с обязательным наличием обратного клапана).
5. Производится соединение трубы для вытяжки и вытяжного устройства.
6. Предусмотренные схемой элементы вроде фильтра, калорифера, рекуператора, кондиционера подсоединяются к всасывающему устройству.
7. Осуществляется соединение воздуховодов и системы подачи воздуха.
8. Дополнительно возможно проведение шумоизоляции, а также теплоизоляции.

Разнообразие предлагаемого ассортимента пластиковых вентиляционных труб, отличающихся формой, материалами и размерами, позволяет выбрать наиболее подходящий вариант для обустройства системы определенного целевого назначения. Это разнообразие дополняется соответствующим наличием необходимых дополнительных элементов.

Система может быть обустроена согласно собственным эстетическим и дизайнерским предпочтениям. Главным условием оптимального функционирования пластиковой вентиляции является грамотное составление проекта. На этом этапе желательно подключение квалифицированного специалиста для проведения необходимых расчетов, иначе затраты не дадут требуемого результата. А вот успешное проведение сборки и монтажа вполне возможно и собственными силами, благо инструменты для этого нужны несложные, а крепежные элементы подбираются легко.

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов

При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной. Оптимальным считается расстояние не более 3 м

Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него

Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Enter the text or HTML code here

Основные характеристики воздуховодов

Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:

• жесткости;
• материалу изготовления;
• форме поперечнего сечения канала;
• размерам и диаметру сечения канала;
• способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.

Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»

«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду

Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.

Технология монтажа пластиковых воздуховодов

На фото ниже видно, что для аккуратного монтажа канала с изоляционным слоем предусмотрены специальные пластиковые клипсы. Конструкция закрепляется надежно и быстро с применением таких приспособлений.

Проще всего работать с технологиями, которые предлагает сам производитель вентиляционной системы

Прямоугольный канал собирают и вставляют в стандартные кронштейны. Эти типовые изделия предлагают производители соответствующих систем.

Зажимы со шпильками применяют для фиксации круглых труб

Резиновые уплотнители предотвращают соприкосновение металлических поверхностей, случайное повреждение защитных слоев. Они же демпфируют вибрации от электрических приводов.

Тяжелые узлы присоединяют к стенам, потолкам с применением перфорированной монтажной ленты

Как установить гибкую гофру без ошибок

Эти изделия часто применяют при монтаже воздуховодов для кухонных вытяжек. Если правильно подобрать длину и трассу, получится решить задачу с применением цельной трубы. Отсутствие стыков упрощает обеспечение хорошей герметичности, ускоряет рабочие процессы.

Чтобы обеспечить надежное и бережное крепление, особое внимание уделяют опорным точкам. Их устанавливают на расстоянии не менее 40 см. Применяют широкие хомуты, тщательно дозируют затягивание резьбовых креплений, чтобы не деформировать корпус гофры

Для соединения с другими компонентами применяют жесткие патрубки соответствующих размеров

Применяют широкие хомуты, тщательно дозируют затягивание резьбовых креплений, чтобы не деформировать корпус гофры. Для соединения с другими компонентами применяют жесткие патрубки соответствующих размеров.

Правильный монтаж гибких воздуховодов с изоляцией

При установке подобных изделий монтажную технологию выбирают с учетом особенностей конкретной конструкции

В данной модели изоляционный слой создан поверх трубы, которая установлена обычным способом. Если приобретено изделие в собранном виде, необходимо выполнять все действия так, чтобы не повредить отдельные части

Чтобы не уменьшить срок службы минеральной ваты и других волоконных материалов, особое внимание уделяют поверхностной защите. Она должна предотвратить проникновение внутрь воды. В помещениях с повышенной влажностью лучше использовать вспененные полимерные материалы

В помещениях с повышенной влажностью лучше использовать вспененные полимерные материалы.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Какие трубы подойдут

Существует несколько типов труб для дренажных систем:

• пластиковый. К ним относятся полиэтилен, пропилен и виниловые продукты;
• чугун;
• керамика;
• асбестовый цемент.

Вентиляция канализационных труб должна соответствовать определенным требованиям:

• малый вес. Воздуховоды устанавливаются на стенах или потолках, которые могут быть не готовы к приему дополнительной нагрузки;
• герметичность. Утечка воздуха создает ненужную нагрузку на вентиляторы и вызывает сквозняки внутри помещений;
• легкий уход, простое обслуживание;
• возможность изоляции и глушения.

Для установки вентиляции лучше всего использовать розетки из ПВХ с резиновым уплотнением. Они доступны в сером или красном цвете. Первые используются внутри помещений, вторые – для установки наружных канализационных труб. Это единственный метод установки, не требующий дополнительного оборудования или навыков. Если для вентиляции используется полиэтиленовая канализационная труба, то необходимо использовать сварку. Это усложняет работу, отнимая возможность быстрого демонтажа или переконфигурирования канализационных коллекторов.

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм и т.д.

Диапазон размеров элементов канализации:

• 110 мм;
• 160 мм;
• 200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Вентиляционная система курятника

Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:

1. Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
2. Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
3. Вторую трубу расположить на расстоянии 20 см от пола курятника.
4. Над каждой нужно установить защиту, чтобы в них не попадала вода.

Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.

Совет

Справка. Такой вентиляции будет достаточно для небольшого помещения.

Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:

другой статье

Значение труб для вентиляционной системы

В процессе воздухообмена на каждого проживающего на данной жилплощади гражданина должно поступать порядка 30 кубометров свежего воздуха. Обеспечить его обязана вентиляционная система. Трубы это артерии сложного вентиляционного механизма. По ним из наиболее подверженных загрязнению помещений (туалет, кухня, ванная комната, мастерская, пр.) пары, газы, запахи удаляются. В «благополучные» комнаты (спальня, гостиная, пр.) – подается.

При организации проветривания природным путем в зонах с образованием загрязнений для движения воздуха монтируются вертикальные каналы с выводом на крышу. По ним спертый воздушный поток уходит в атмосферу на значительной высоте: чем патрубок выше, тем эффективнее тяга. Срубы и каркасные постройки, а также здания, где не была предусмотрена вентиляция на этапе проектирования, оборудуются пластиковыми трубами.

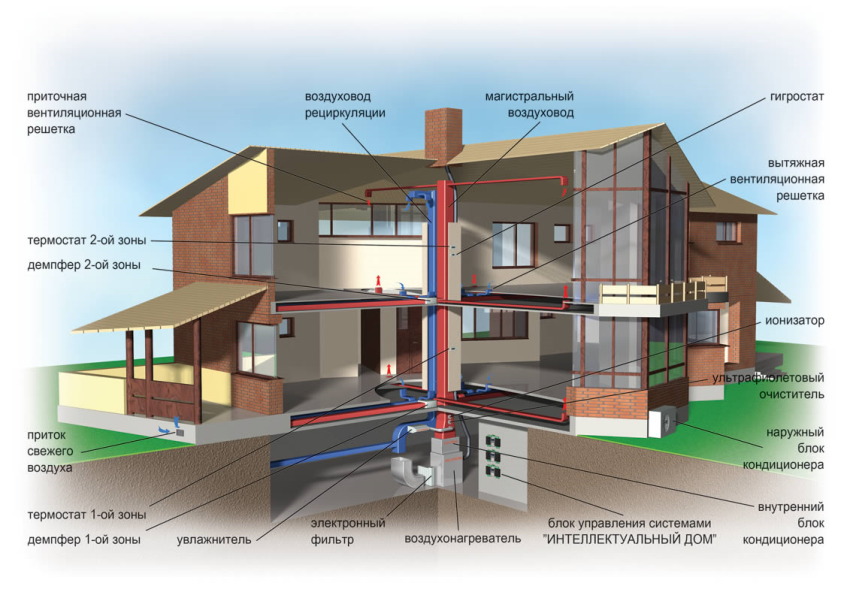

При механическом воздухообмене использование труб просто необходимо. Систему труб, шахт дополняют вентиляционные установки по притоку и вытяжке. Принудительная система состоит из специальной трубной разводки прямоугольного или круглого сечения. Подвод осуществляется к каждой комнате, производя в нем воздухообмен.

Наряду с металлическими рукавами все активнее устанавливаются трубы из пластика. Это может быть, как полиуретан, так и поливинилхлорид. Тип трубы – средний и жесткий. Температура проходящей воздушной среды не должна превышать +70°С, иначе прочность материала нарушается. Это относится, в частности, к вытяжке из кухни. Рекомендованный список помещений, где можно использовать трубы под канализацию в качестве вентиляции:

• одноэтажные жилые дома небольшой площади;
• производственные площадки малых предприятий;
• гаражи;
• бытовки;
• складские помещения;
• коридоры.

Как видно, это объекты, где к вентиляции не предъявляются повышенные требования, но она нужна, а традиционная система воздухообмена слишком дорого стоит.
